2015 TOYOTA COROLLA Betriebsanleitungen (in German)

2174-2. Hinweise zum Fahrbetrieb
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

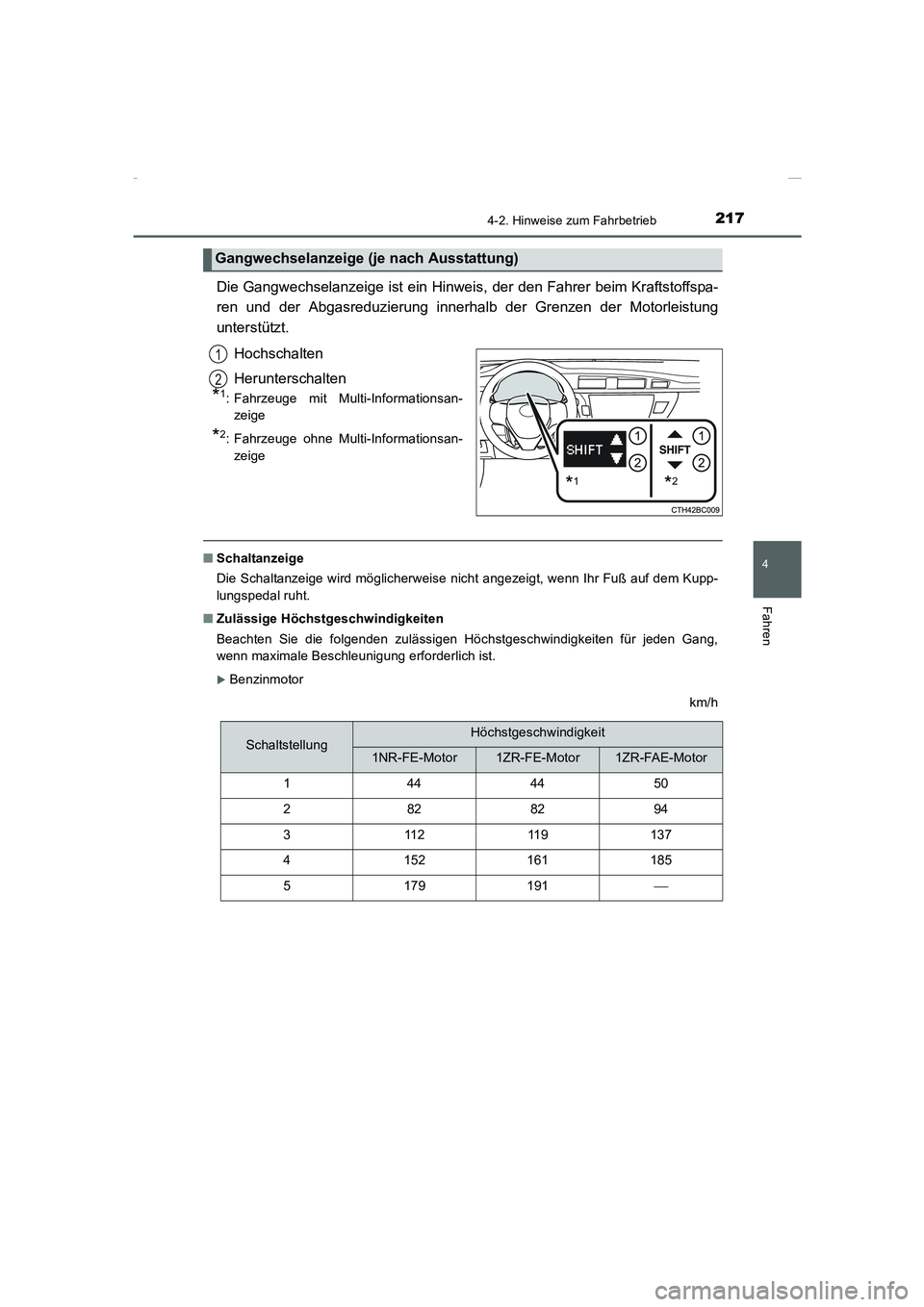

Die Gangwechselanzeige ist ein Hinweis, der den Fahrer beim Kraftstoffspa-
ren und der Abgasreduzierung innerhalb der Grenzen der Motorleistung
unterstützt.
Hochschalten
Herunterschalten
*1: Fahrzeuge mit Multi-Informationsan-
zeige
*2: Fahrzeuge ohne Multi-Informationsan-
zeige
■Schaltanzeige
Die Schaltanzeige wird möglicherweise nicht angezeigt, wenn Ihr Fuß auf dem Kupp-
lungspedal ruht.
■Zulässige Höchstgeschwindigkeiten
Beachten Sie die folgenden zulässigen Höchstgeschwindigkeiten für jeden Gang,
wenn maximale Beschleunigung erforderlich ist.
XBenzinmotor
km/h
Gangwechselanzeige (je nach Ausstattung)
*1*2
1
2
SchaltstellungHöchstgeschwindigkeit
1NR-FE-Motor1ZR-FE-Motor1ZR-FAE-Motor
1444450
2828294
311 211 9137
4152161185
5179191
Corolla TMMT_OM_EM_OM12J76M.book 217 ページ ２０１５年２月２日　月曜日　午後５時１０分

2184-2. Hinweise zum Fahrbetrieb
COROLLA_TMMT_EM (OM12J76M)

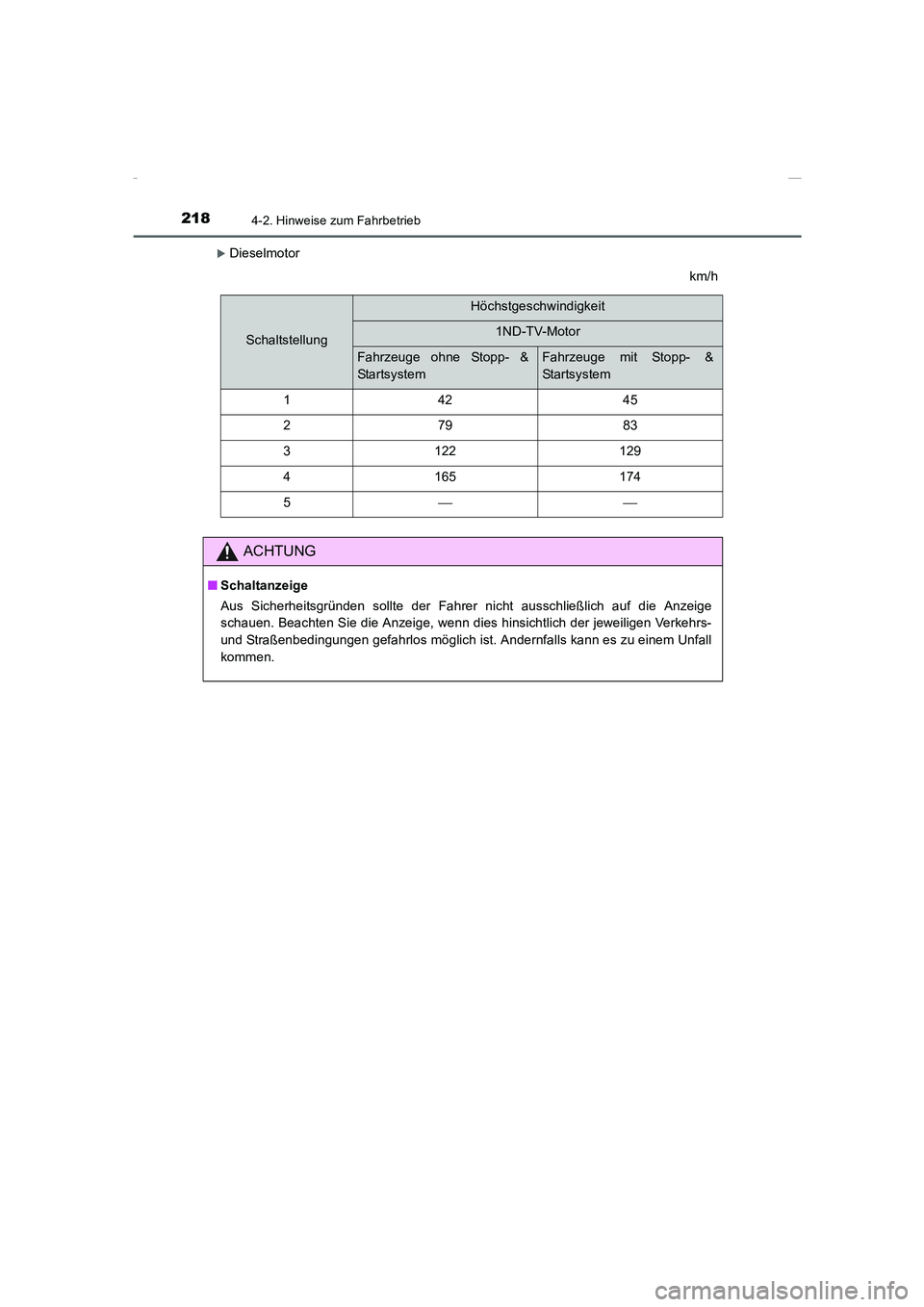

XDieselmotor
km/h
Schaltstellung
Höchstgeschwindigkeit
1ND-TV-Motor
Fahrzeuge ohne Stopp- &
StartsystemFahrzeuge mit Stopp- &
Startsystem
14245
27983
3122129
4165174
5
ACHTUNG
■Schaltanzeige
Aus Sicherheitsgründen sollte der Fahrer nicht ausschließlich auf die Anzeige
schauen. Beachten Sie die Anzeige, wenn dies hinsichtlich der jeweiligen Verkehrs-
und Straßenbedingungen gefahrlos möglich ist. Andernfalls kann es zu einem Unfall
kommen.
Corolla TMMT_OM_EM_OM12J76M.book 218 ページ ２０１５年２月２日　月曜日　午後５時１０分

2194-2. Hinweise zum Fahrbetrieb
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

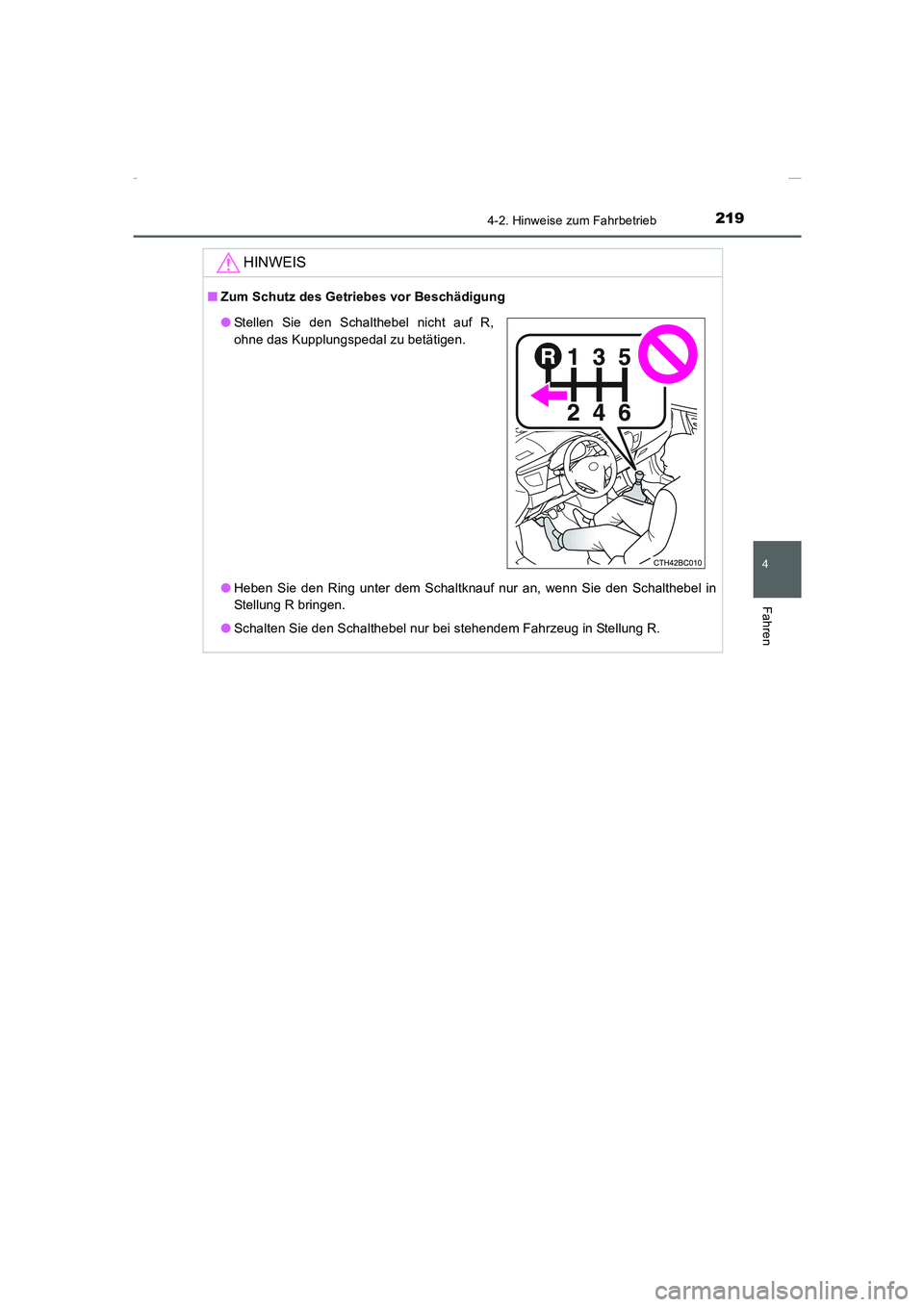

HINWEIS
■Zum Schutz des Getriebes vor Beschädigung
●Heben Sie den Ring unter dem Schaltknauf nur an, wenn Sie den Schalthebel in
Stellung R bringen.
●Schalten Sie den Schalthebel nur bei stehendem Fahrzeug in Stellung R.
●Stellen Sie den Schalthebel nicht auf R,
ohne das Kupplungspedal zu betätigen.
Corolla TMMT_OM_EM_OM12J76M.book 219 ページ ２０１５年２月２日　月曜日　午後５時１０分

2204-2. Hinweise zum Fahrbetrieb
COROLLA_TMMT_EM (OM12J76M)

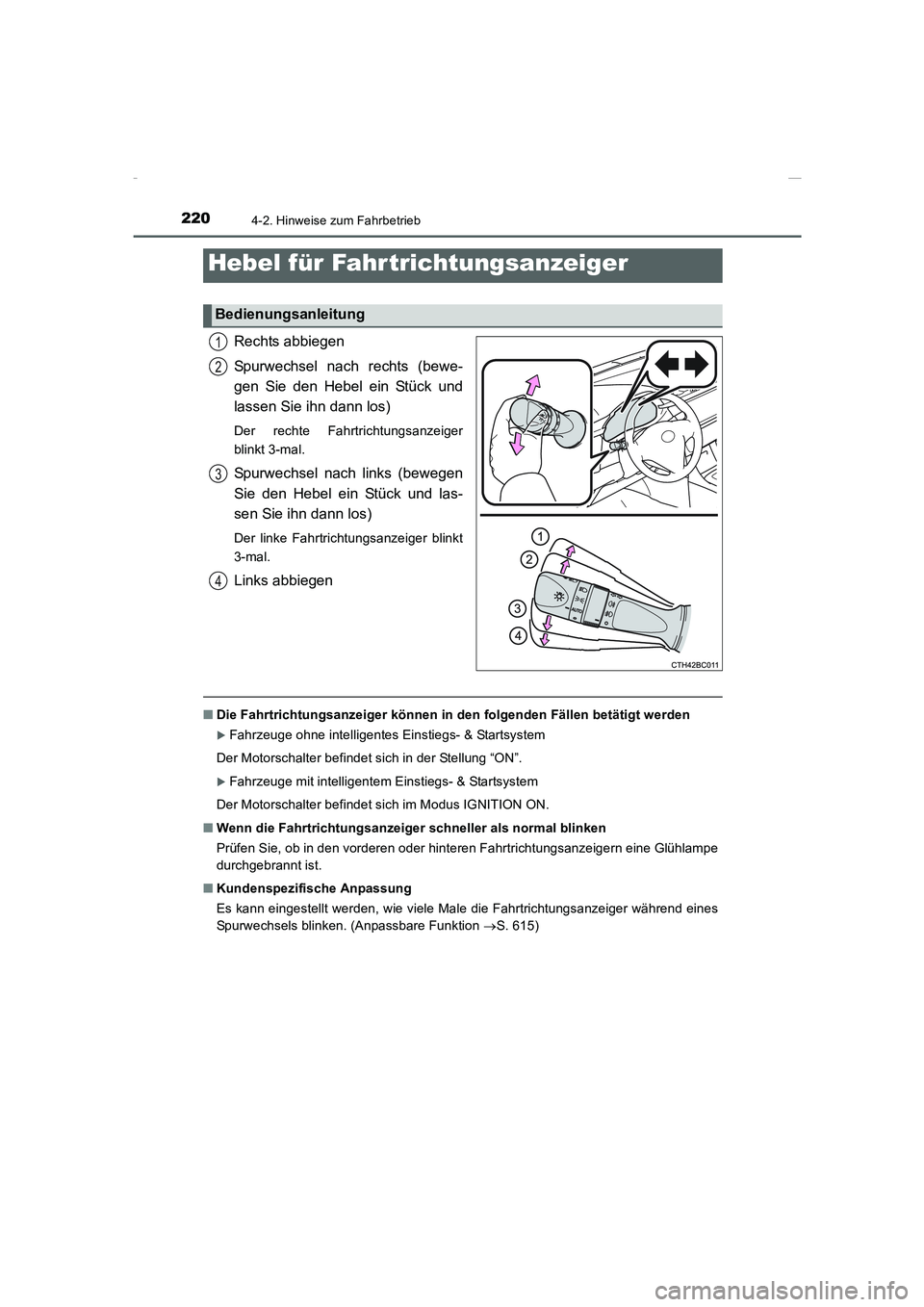

Rechts abbiegen
Spurwechsel nach rechts (bewe-
gen Sie den Hebel ein Stück und
lassen Sie ihn dann los)
Der rechte Fahrtrichtungsanzeiger
blinkt 3-mal.
Spurwechsel nach links (bewegen
Sie den Hebel ein Stück und las-
sen Sie ihn dann los)
Der linke Fahrtrichtungsanzeiger blinkt
3-mal.
Links abbiegen
■Die Fahrtrichtungsanzeiger können in den folgenden Fällen betätigt werden
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter befindet sich in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■Wenn die Fahrtrichtungsanzeiger schneller als normal blinken
Prüfen Sie, ob in den vorderen oder hinteren Fahrtrichtungsanzeigern eine Glühlampe
durchgebrannt ist.
■Kundenspezifische Anpassung
Es kann eingestellt werden, wie viele Male die Fahrtrichtungsanzeiger während eines
Spurwechsels blinken. (Anpassbare Funktion →S. 615)
Hebel für Fahr trichtungsanzeiger
Bedienungsanleitung
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 220 ページ ２０１５年２月２日　月曜日　午後５時１０分

2214-2. Hinweise zum Fahrbetrieb
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

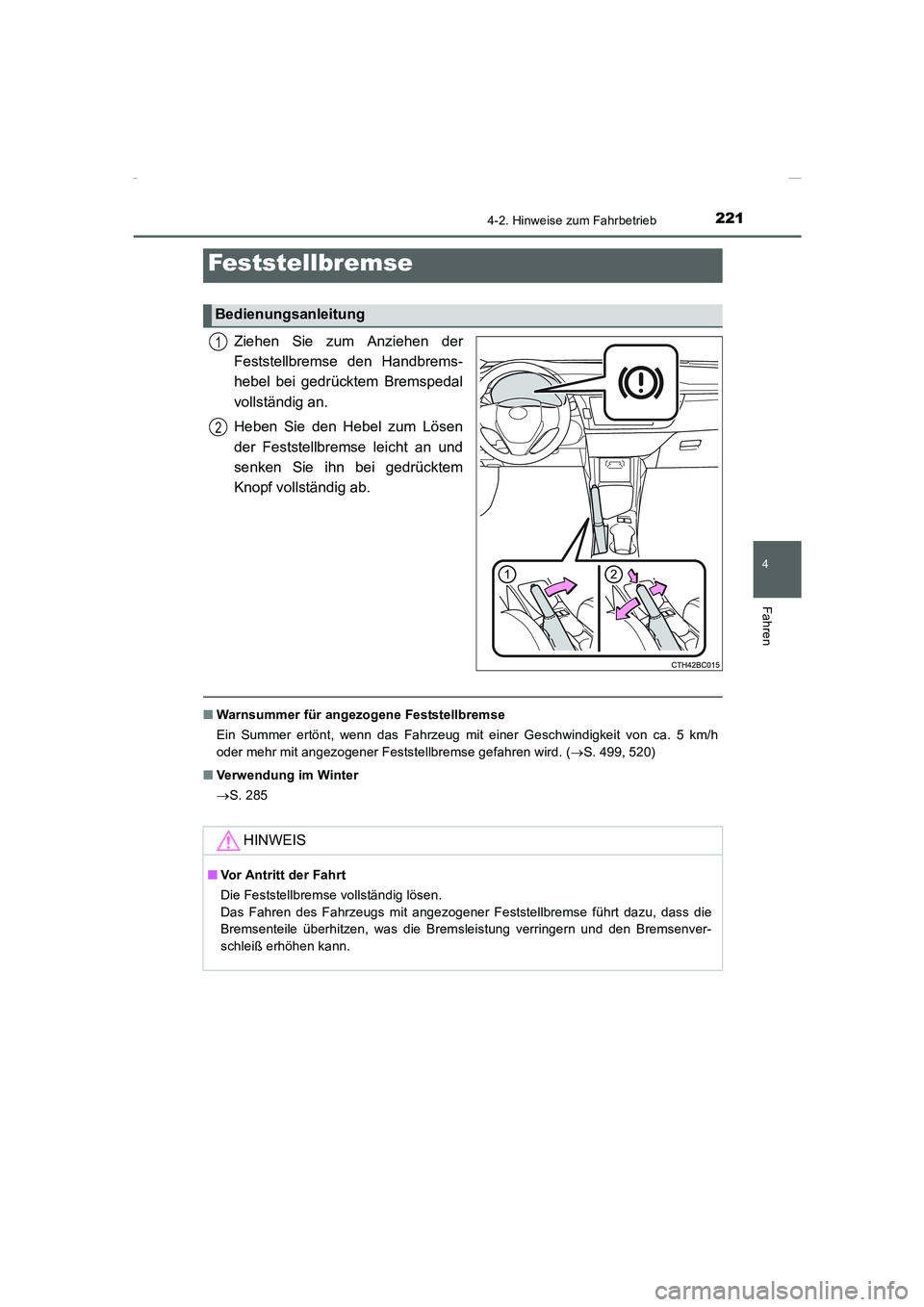

Ziehen Sie zum Anziehen der
Feststellbremse den Handbrems-
hebel bei gedrücktem Bremspedal
vollständig an.
Heben Sie den Hebel zum Lösen
der Feststellbremse leicht an und
senken Sie ihn bei gedrücktem
Knopf vollständig ab.
■Warnsummer für angezogene Feststellbremse
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h
oder mehr mit angezogener Feststellbremse gefahren wird. (→S. 499, 520)
■Verwendung im Winter
→S. 285
Feststellbremse
Bedienungsanleitung
1
2
HINWEIS
■Vor Antritt der Fahrt
Die Feststellbremse vollständig lösen.
Das Fahren des Fahrzeugs mit angezogener Feststellbremse führt dazu, dass die
Bremsenteile überhitzen, was die Bremsleistung verringern und den Bremsenver-
schleiß erhöhen kann.
Corolla TMMT_OM_EM_OM12J76M.book 221 ページ ２０１５年２月２日　月曜日　午後５時１０分

2224-2. Hinweise zum Fahrbetrieb
COROLLA_TMMT_EM (OM12J76M)

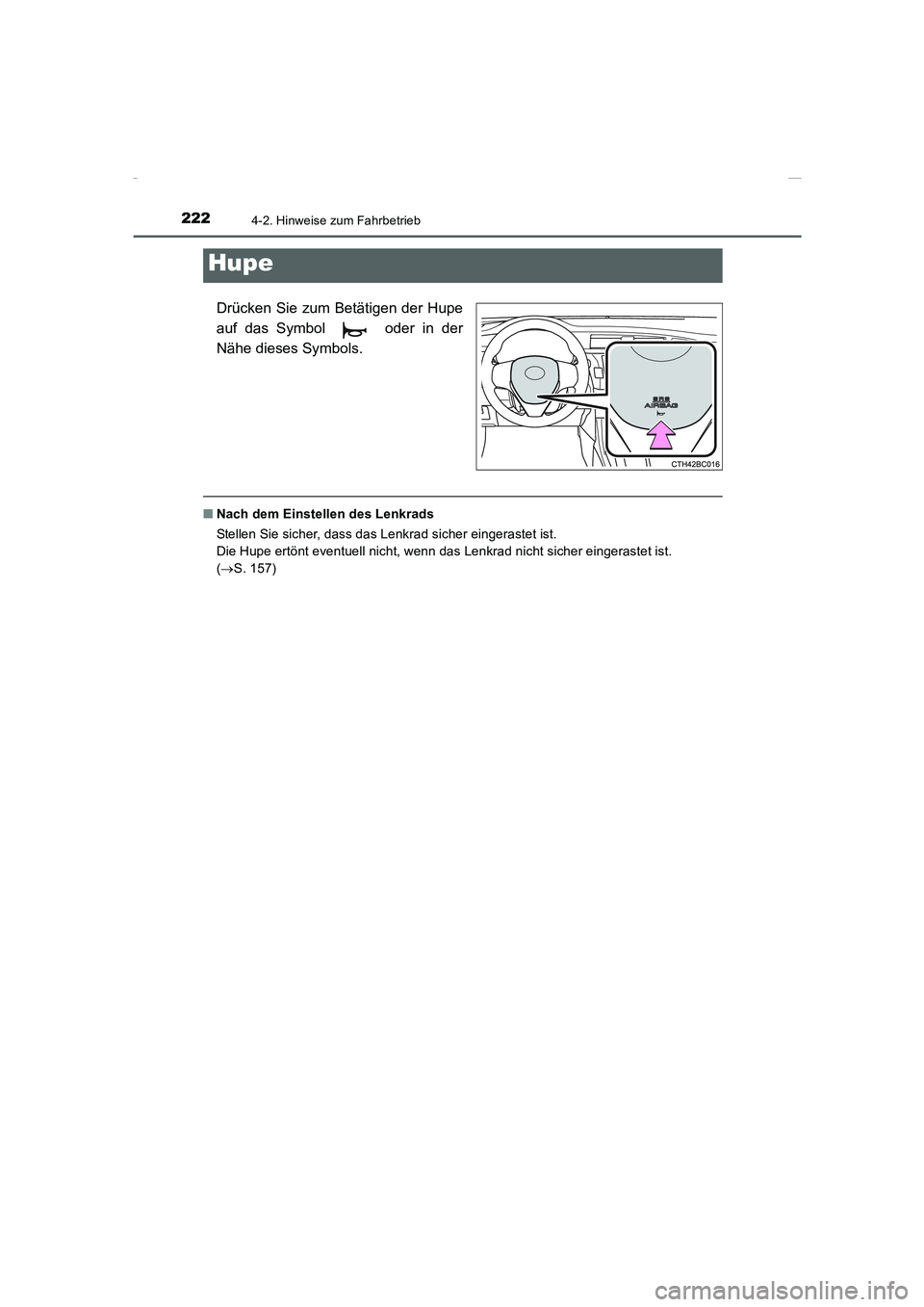

Drücken Sie zum Betätigen der Hupe
auf das Symbol oder in der
Nähe dieses Symbols.
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad sicher eingerastet ist.
Die Hupe ertönt eventuell nicht, wenn das Lenkrad nicht sicher eingerastet ist.
(→S. 157)
Hupe
Corolla TMMT_OM_EM_OM12J76M.book 222 ページ ２０１５年２月２日　月曜日　午後５時１０分

223
4
Fahren
COROLLA_TMMT_EM (OM12J76M)
4-3. Betrieb der Leuchten und Scheibenwischer

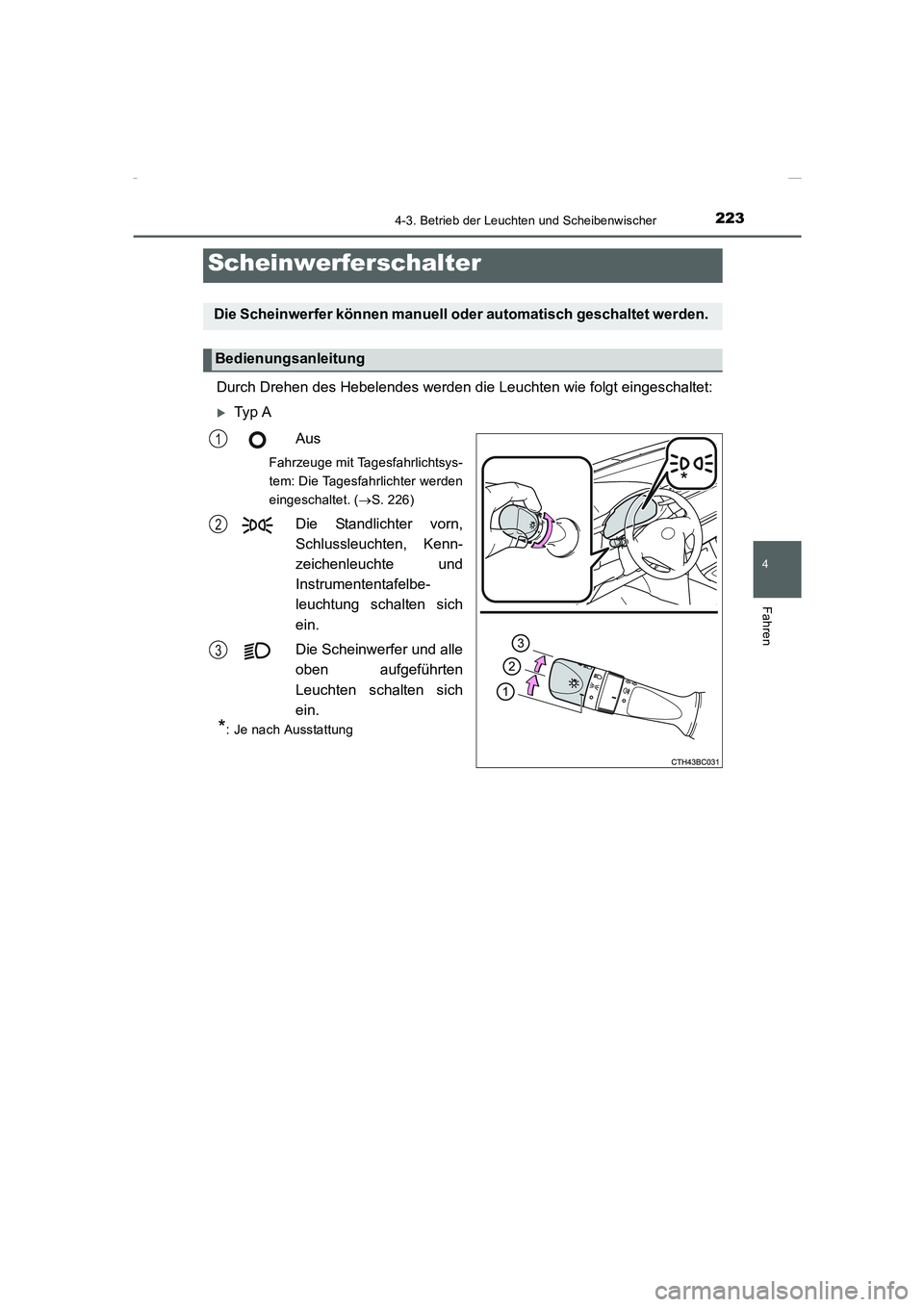

Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XTy p A
Aus
Fahrzeuge mit Tagesfahrlichtsys-
tem: Die Tagesfahrlichter werden
eingeschaltet. (→S. 226)
Die Standlichter vorn,
Schlussleuchten, Kenn-
zeichenleuchte und
Instrumententafelbe-
leuchtung schalten sich
ein.
Die Scheinwerfer und alle
oben aufgeführten
Leuchten schalten sich
ein.
*: Je nach Ausstattung
Scheinwerferschalter
Die Scheinwerfer können manuell oder automatisch geschaltet werden.
Bedienungsanleitung
*
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 223 ページ ２０１５年２月２日　月曜日　午後５時１０分

2244-3. Betrieb der Leuchten und Scheibenwischer
COROLLA_TMMT_EM (OM12J76M)

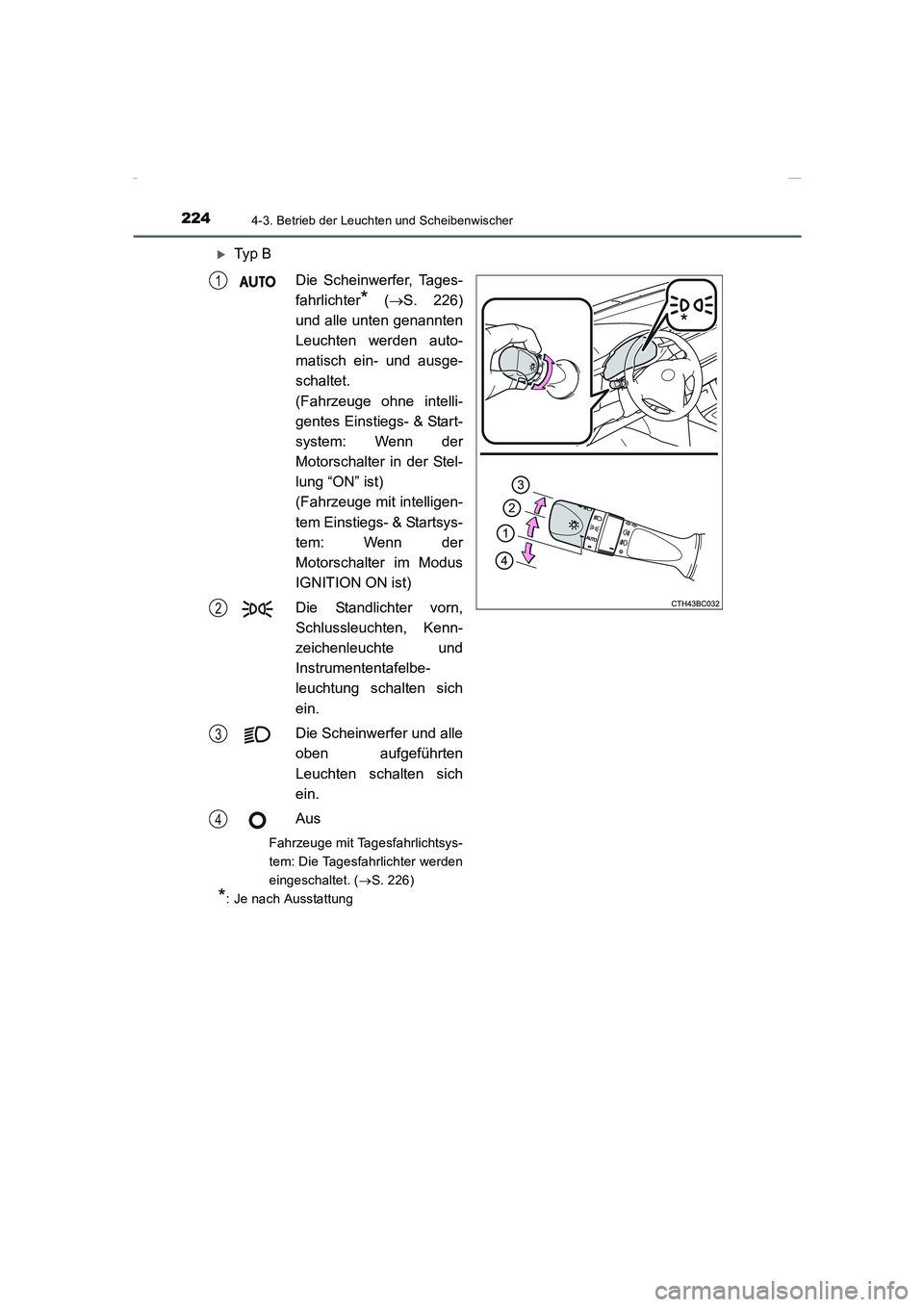

XTy p B
Die Scheinwerfer, Tages-
fahrlichter
* (→S. 226)
und alle unten genannten
Leuchten werden auto-
matisch ein- und ausge-
schaltet.
(Fahrzeuge ohne intelli-
gentes Einstiegs- & Start-
system: Wenn der
Motorschalter in der Stel-
lung “ON” ist)
(Fahrzeuge mit intelligen-
tem Einstiegs- & Startsys-
tem: Wenn der
Motorschalter im Modus
IGNITION ON ist)
Die Standlichter vorn,
Schlussleuchten, Kenn-
zeichenleuchte und
Instrumententafelbe-
leuchtung schalten sich
ein.
Die Scheinwerfer und alle
oben aufgeführten
Leuchten schalten sich
ein.
Aus
Fahrzeuge mit Tagesfahrlichtsys-
tem: Die Tagesfahrlichter werden
eingeschaltet. (→S. 226)
*: Je nach Ausstattung
*
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 224 ページ ２０１５年２月２日　月曜日　午後５時１０分
