2015 TOYOTA COROLLA Betriebsanleitungen (in German)

491-1. Für sicheren Gebrauch
1
Sicherheitsinformationen

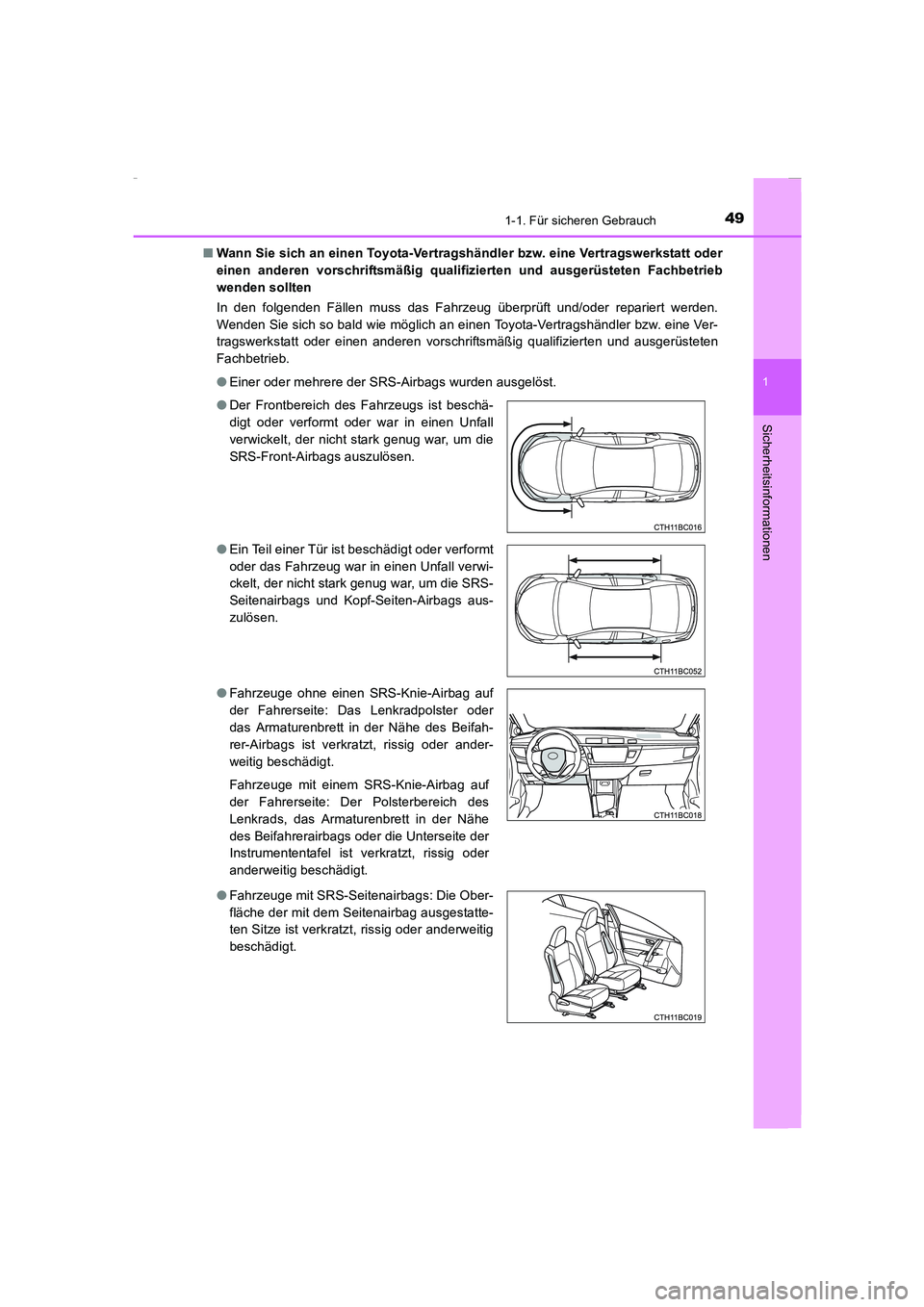

COROLLA_TMMT_EM (OM12J76M)■Wann Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
wenden sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden.
Wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
●Einer oder mehrere der SRS-Airbags wurden ausgelöst.
●Der Frontbereich des Fahrzeugs ist beschä-
digt oder verformt oder war in einen Unfall
verwickelt, der nicht stark genug war, um die
SRS-Front-Airbags auszulösen.
●Ein Teil einer Tür ist beschädigt oder verformt
oder das Fahrzeug war in einen Unfall verwi-
ckelt, der nicht stark genug war, um die SRS-
Seitenairbags und Kopf-Seiten-Airbags aus-
zulösen.
●Fahrzeuge ohne einen SRS-Knie-Airbag auf
der Fahrerseite: Das Lenkradpolster oder
das Armaturenbrett in der Nähe des Beifah-
rer-Airbags ist verkratzt, rissig oder ander-
weitig beschädigt.
Fahrzeuge mit einem SRS-Knie-Airbag auf
der Fahrerseite: Der Polsterbereich des
Lenkrads, das Armaturenbrett in der Nähe
des Beifahrerairbags oder die Unterseite der
Instrumententafel ist verkratzt, rissig oder
anderweitig beschädigt.
●Fahrzeuge mit SRS-Seitenairbags: Die Ober-
fläche der mit dem Seitenairbag ausgestatte-
ten Sitze ist verkratzt, rissig oder anderweitig
beschädigt.
Corolla TMMT_OM_EM_OM12J76M.book 49 ページ ２０１５年２月２日　月曜日　午後５時１０分

501-1. Für sicheren Gebrauch

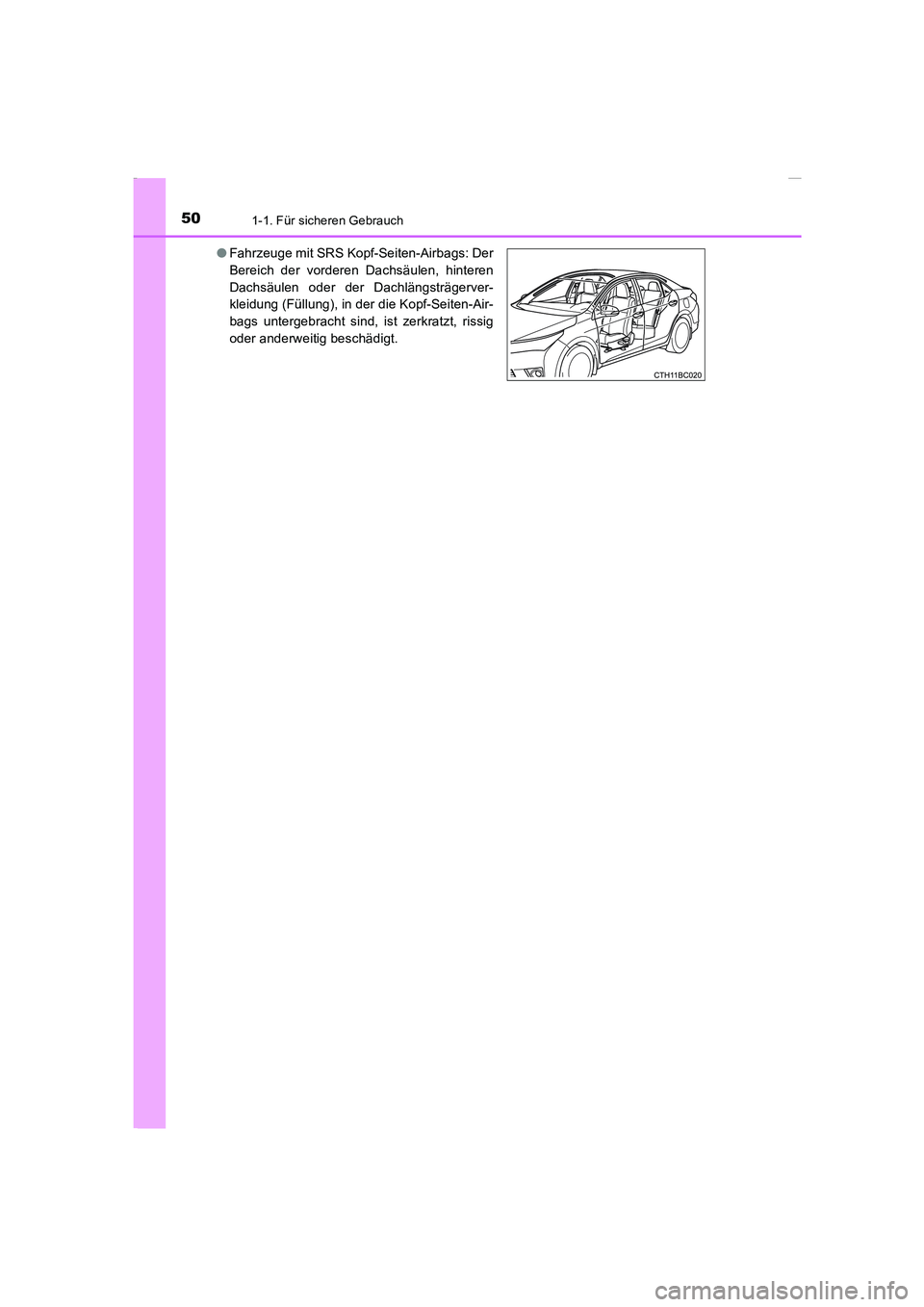

COROLLA_TMMT_EM (OM12J76M)●Fahrzeuge mit SRS Kopf-Seiten-Airbags: Der
Bereich der vorderen Dachsäulen, hinteren
Dachsäulen oder der Dachlängsträgerver-
kleidung (Füllung), in der die Kopf-Seiten-Air-
bags untergebracht sind, ist zerkratzt, rissig
oder anderweitig beschädigt.
Corolla TMMT_OM_EM_OM12J76M.book 50 ページ ２０１５年２月２日　月曜日　午後５時１０分

511-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

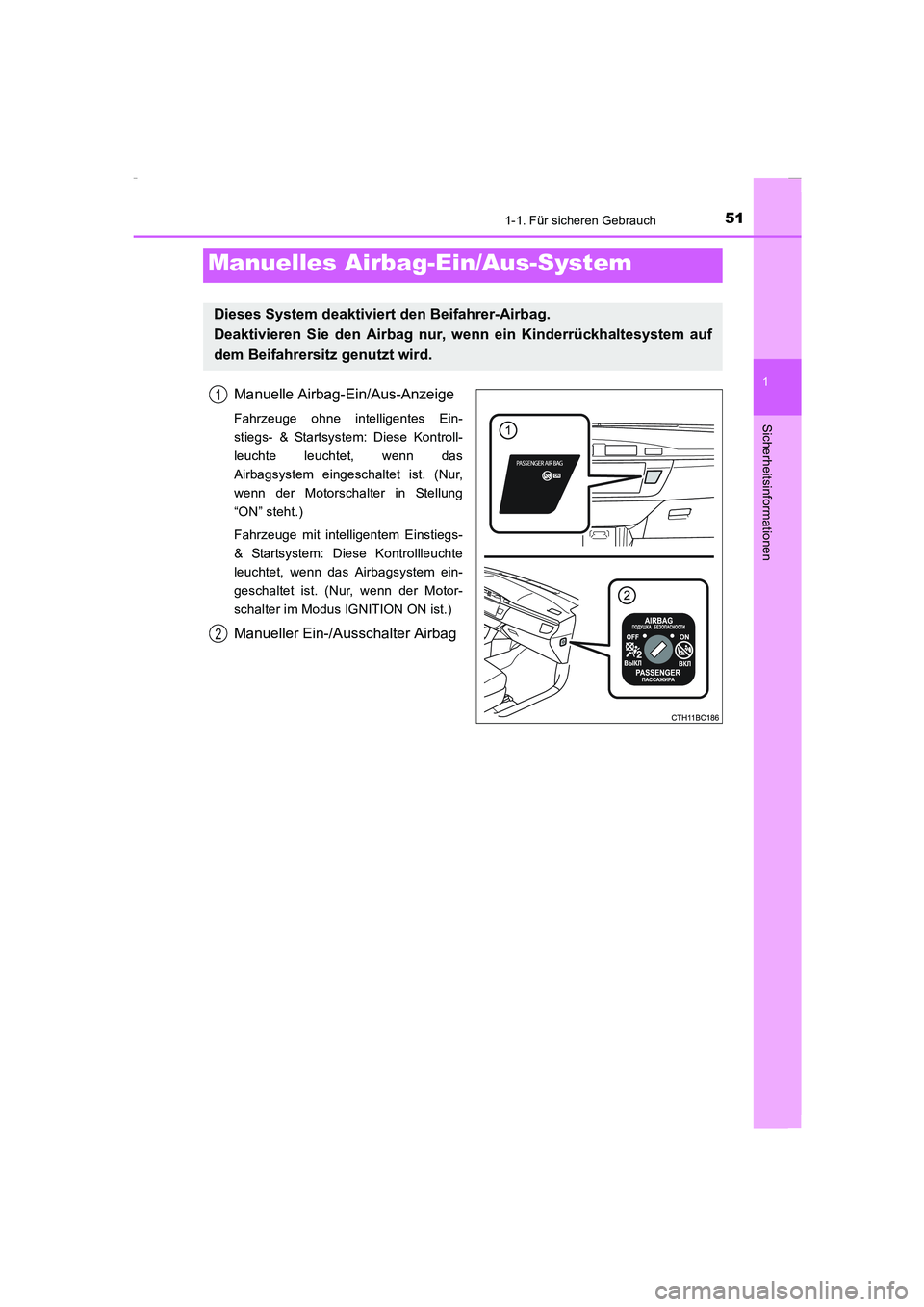

Manuelle Airbag-Ein/Aus-Anzeige
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Diese Kontroll-
leuchte leuchtet, wenn das
Airbagsystem eingeschaltet ist. (Nur,
wenn der Motorschalter in Stellung
“ON” steht.)
Fahrzeuge mit intelligentem Einstiegs-
& Startsystem: Diese Kontrollleuchte
leuchtet, wenn das Airbagsystem ein-
geschaltet ist. (Nur, wenn der Motor-
schalter im Modus IGNITION ON ist.)
Manueller Ein-/Ausschalter Airbag
Manuelles Airbag-Ein/Aus-System
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie den Airbag nur, wenn ein Kinderrückhaltesystem auf
dem Beifahrersitz genutzt wird.
1
2
Corolla TMMT_OM_EM_OM12J76M.book 51 ページ ２０１５年２月２日　月曜日　午後５時１０分

521-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)

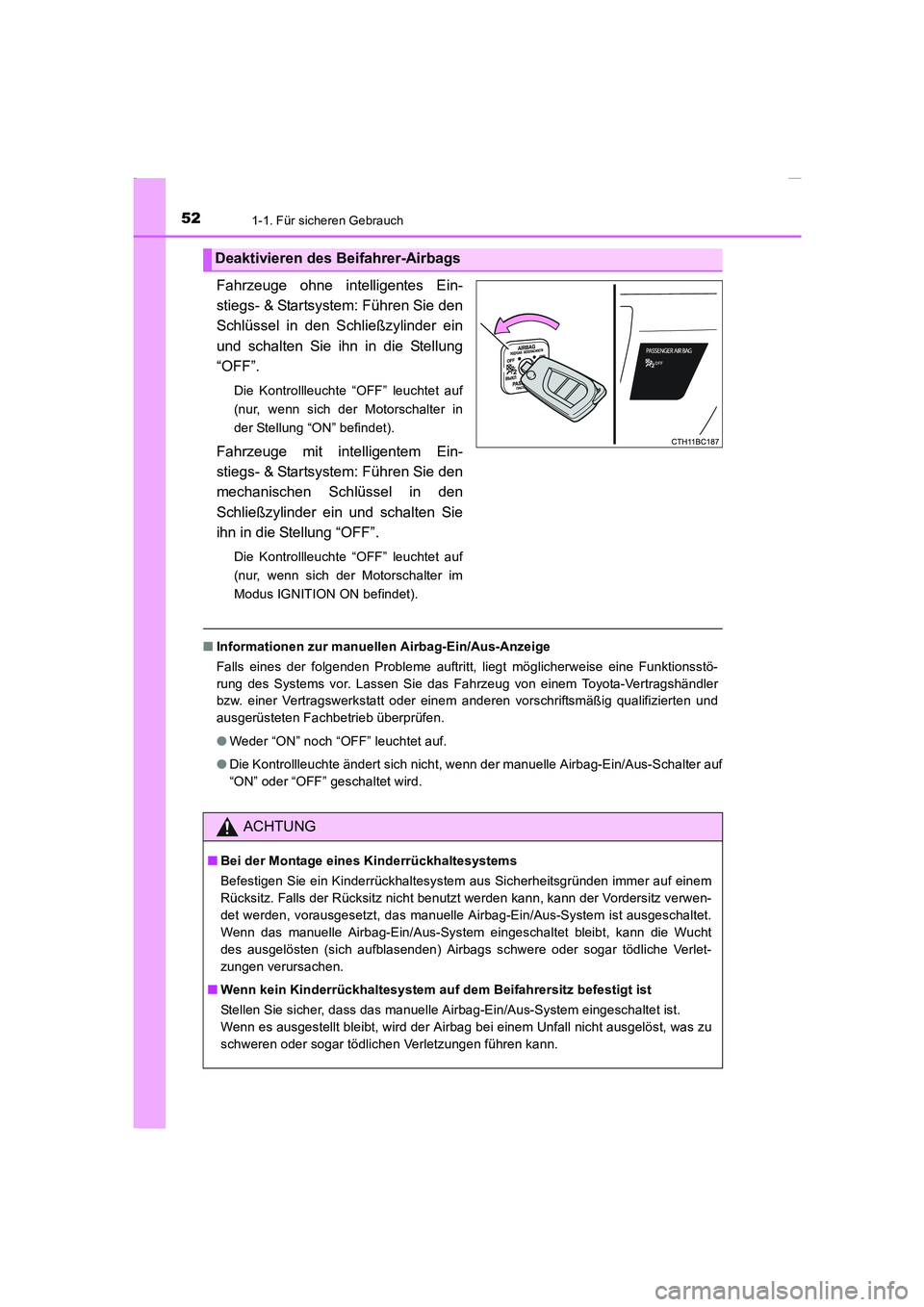

Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Führen Sie den
Schlüssel in den Schließzylinder ein
und schalten Sie ihn in die Stellung
“OFF”.
Die Kontrollleuchte “OFF” leuchtet auf
(nur, wenn sich der Motorschalter in
der Stellung “ON” befindet).
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Führen Sie den
mechanischen Schlüssel in den
Schließzylinder ein und schalten Sie
ihn in die Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf
(nur, wenn sich der Motorschalter im
Modus IGNITION ON befindet).
■Informationen zur manuellen Airbag-Ein/Aus-Anzeige
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
●Weder “ON” noch “OFF” leuchtet auf.
●Die Kontrollleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schalter auf
“ON” oder “OFF” geschaltet wird.
Deaktivieren des Beifahrer-Airbags
ACHTUNG
■Bei der Montage eines Kinderrückhaltesystems
Befestigen Sie ein Kinderrückhaltesystem aus Sicherheitsgründen immer auf einem
Rücksitz. Falls der Rücksitz nicht benutzt werden kann, kann der Vordersitz verwen-
det werden, vorausgesetzt, das manuelle Airbag-Ein/Aus-System ist ausgeschaltet.
Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann die Wucht
des ausgelösten (sich aufblasenden) Airbags schwere oder sogar tödliche Verlet-
zungen verursachen.
■Wenn kein Kinderrückhaltesystem auf dem Beifahrersitz befestigt ist
Stellen Sie sicher, dass das manuelle Airbag-Ein/Aus-System eingeschaltet ist.
Wenn es ausgestellt bleibt, wird der Airbag bei einem Unfall nicht ausgelöst, was zu
schweren oder sogar tödlichen Verletzungen führen kann.
Corolla TMMT_OM_EM_OM12J76M.book 52 ページ ２０１５年２月２日　月曜日　午後５時１０分

531-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

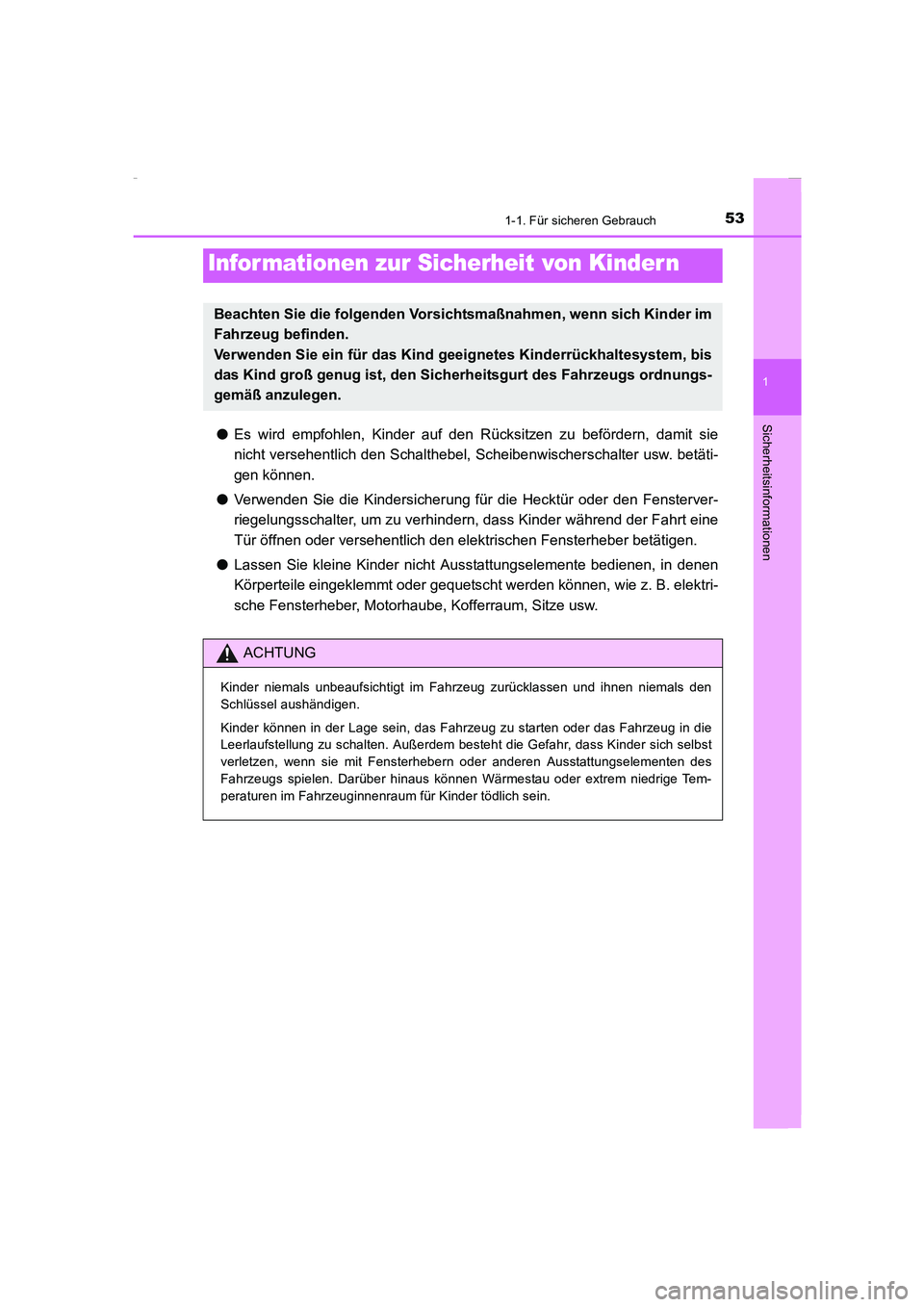

●Es wird empfohlen, Kinder auf den Rücksitzen zu befördern, damit sie
nicht versehentlich den Schalthebel, Scheibenwischerschalter usw. betäti-
gen können.
●Verwenden Sie die Kindersicherung für die Hecktür oder den Fensterver-
riegelungsschalter, um zu verhindern, dass Kinder während der Fahrt eine
Tür öffnen oder versehentlich den elektrischen Fensterheber betätigen.
●Lassen Sie kleine Kinder nicht Ausstattungselemente bedienen, in denen
Körperteile eingeklemmt oder gequetscht werden können, wie z. B. elektri-
sche Fensterheber, Motorhaube, Kofferraum, Sitze usw.
Infor mationen zur Sicherheit von Kinder n
Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis
das Kind groß genug ist, den Sicherheitsgurt des Fahrzeugs ordnungs-
gemäß anzulegen.
ACHTUNG
Kinder niemals unbeaufsichtigt im Fahrzeug zurücklassen und ihnen niemals den
Schlüssel aushändigen.
Kinder können in der Lage sein, das Fahrzeug zu starten oder das Fahrzeug in die
Leerlaufstellung zu schalten. Außerdem besteht die Gefahr, dass Kinder sich selbst
verletzen, wenn sie mit Fensterhebern oder anderen Ausstattungselementen des
Fahrzeugs spielen. Darüber hinaus können Wärmestau oder extrem niedrige Tem-
peraturen im Fahrzeuginnenraum für Kinder tödlich sein.
Corolla TMMT_OM_EM_OM12J76M.book 53 ページ ２０１５年２月２日　月曜日　午後５時１０分

541-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)

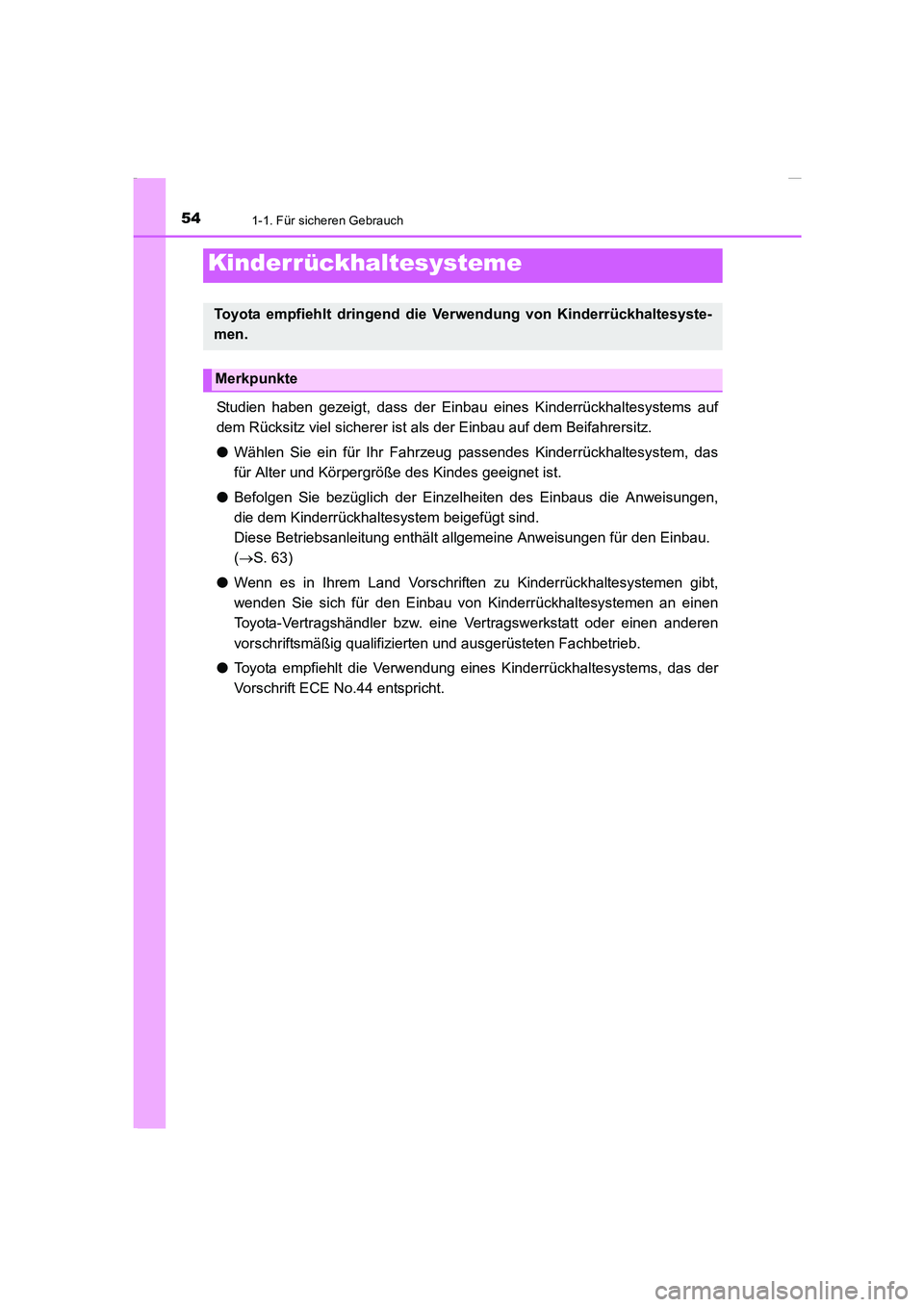

Studien haben gezeigt, dass der Einbau eines Kinderrückhaltesystems auf
dem Rücksitz viel sicherer ist als der Einbau auf dem Beifahrersitz.
●Wählen Sie ein für Ihr Fahrzeug passendes Kinderrückhaltesystem, das
für Alter und Körpergröße des Kindes geeignet ist.
●Befolgen Sie bezüglich der Einzelheiten des Einbaus die Anweisungen,
die dem Kinderrückhaltesystem beigefügt sind.
Diese Betriebsanleitung enthält allgemeine Anweisungen für den Einbau.
(→S. 63)
●Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen gibt,
wenden Sie sich für den Einbau von Kinderrückhaltesystemen an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Toyota empfiehlt die Verwendung eines Kinderrückhaltesystems, das der
Vorschrift ECE No.44 entspricht.
Kinderrückhaltesysteme
Toyota empfiehlt dringend die Verwendung von Kinderrückhaltesyste-
men.
Merkpunkte
Corolla TMMT_OM_EM_OM12J76M.book 54 ページ ２０１５年２月２日　月曜日　午後５時１０分

551-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

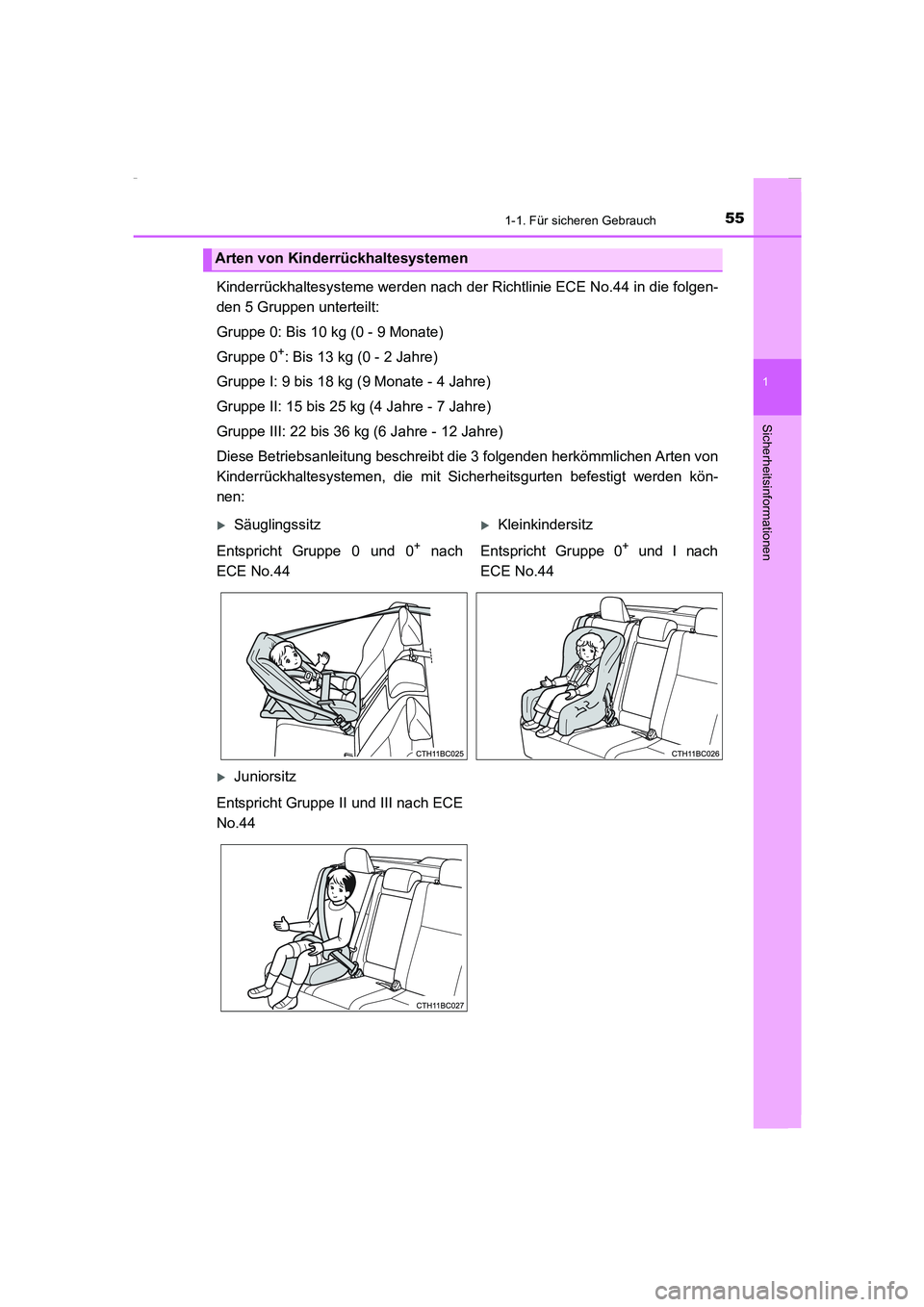

Kinderrückhaltesysteme werden nach der Richtlinie ECE No.44 in die folgen-
den 5 Gruppen unterteilt:
Gruppe 0: Bis 10 kg (0 - 9 Monate)
Gruppe 0
+: Bis 13 kg (0 - 2 Jahre)
Gruppe I: 9 bis 18 kg (9 Monate - 4 Jahre)
Gruppe II: 15 bis 25 kg (4 Jahre - 7 Jahre)
Gruppe III: 22 bis 36 kg (6 Jahre - 12 Jahre)
Diese Betriebsanleitung beschreibt die 3 folgenden herkömmlichen Arten von
Kinderrückhaltesystemen, die mit Sicherheitsgurten befestigt werden kön-
nen:
Arten von Kinderrückhaltesystemen
XSäuglingssitzXKleinkindersitz
Entspricht Gruppe 0 und 0
+ nach
ECE No.44Entspricht Gruppe 0+ und I nach
ECE No.44
XJuniorsitz
Entspricht Gruppe II und III nach ECE
No.44
Corolla TMMT_OM_EM_OM12J76M.book 55 ページ ２０１５年２月２日　月曜日　午後５時１０分

561-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)

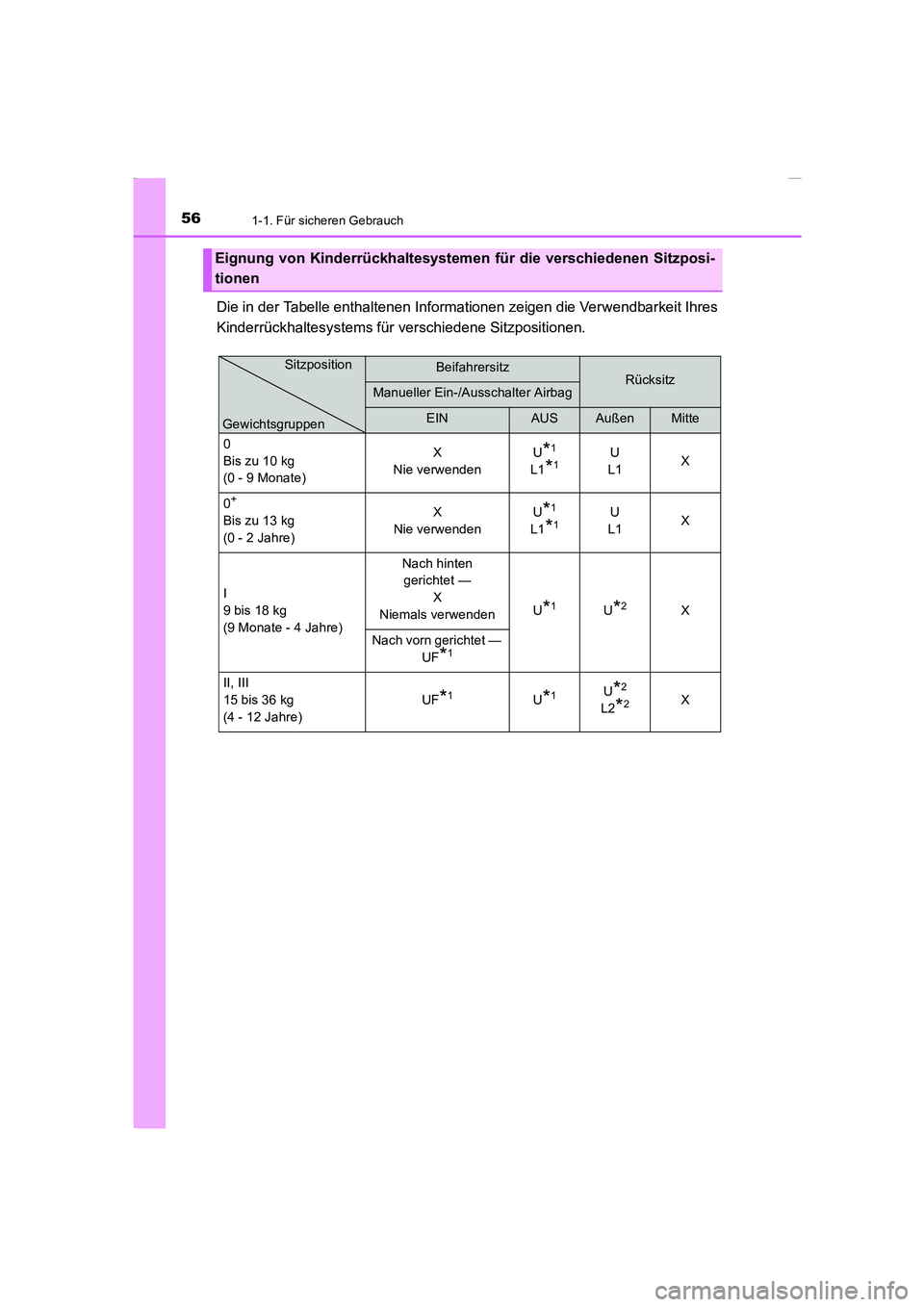

Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen
BeifahrersitzRücksitzManueller Ein-/Ausschalter Airbag
EINAUSAußenMitte
0
Bis zu 10 kg
(0 - 9 Monate)X
Nie verwendenU
*1
L1*1U
L1X
0
+
Bis zu 13 kg
(0 - 2 Jahre)X
Nie verwendenU*1
L1*1U
L1X
I
9 bis 18 kg
(9 Monate - 4 Jahre)Nach hinten
gerichtet —
X
Niemals verwendenU
*1U*2X
Nach vorn gerichtet —
UF
*1
II, III
15 bis 36 kg
(4 - 12 Jahre)UF
*1U*1U*2
L2*2X
Sitzposition
Gewichtsgruppen
Corolla TMMT_OM_EM_OM12J76M.book 56 ページ ２０１５年２月２日　月曜日　午後５時１０分
