2015 TOYOTA COROLLA Betriebsanleitungen (in German)

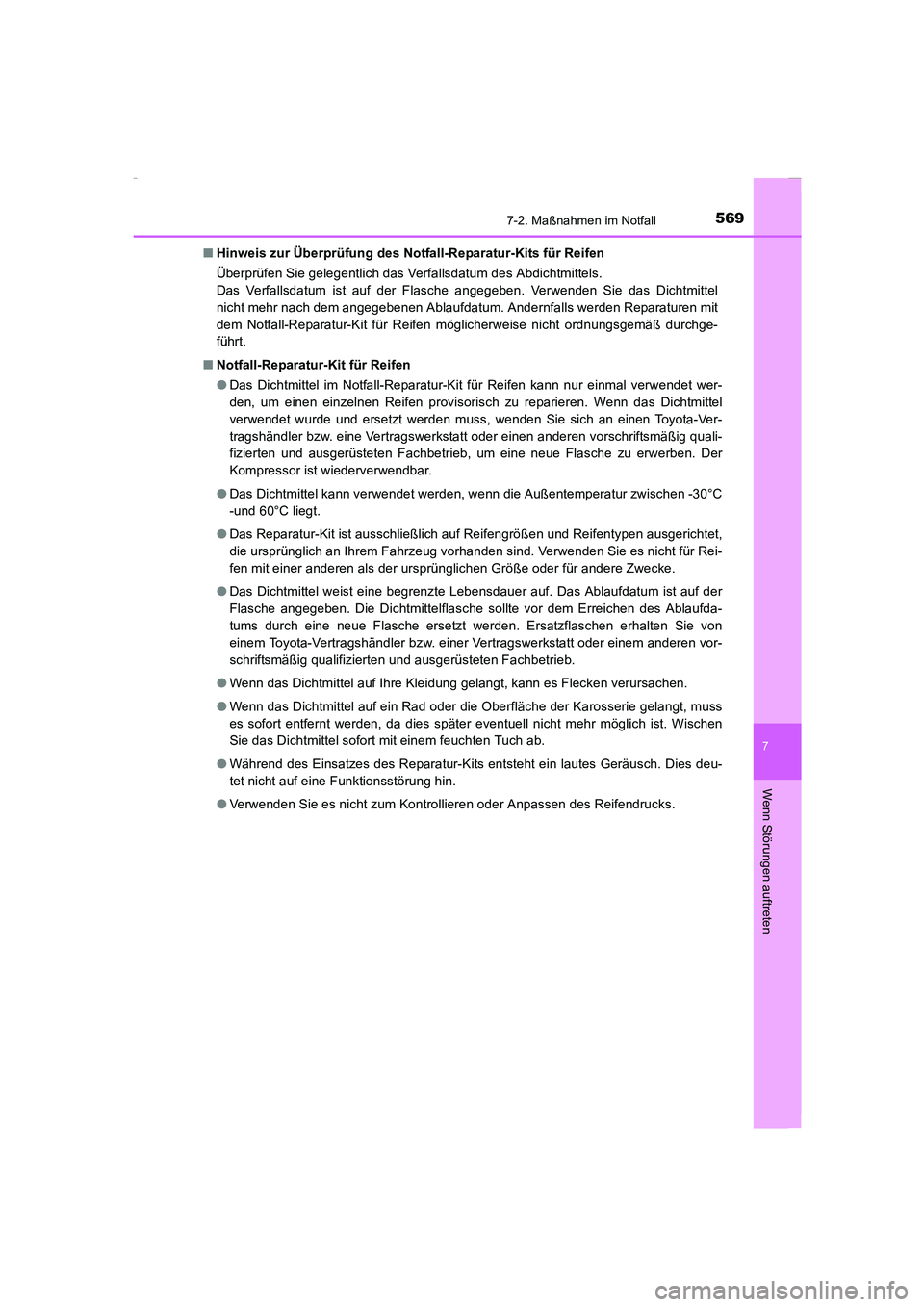

5697-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)■Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsdatum des Abdichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel
nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit
dem Notfall-Reparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchge-
führt.
■Notfall-Reparatur-Kit für Reifen
●Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet wer-
den, um einen einzelnen Reifen provisorisch zu reparieren. Wenn das Dichtmittel
verwendet wurde und ersetzt werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig quali-
fizierten und ausgerüsteten Fachbetrieb, um eine neue Flasche zu erwerben. Der
Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
-und 60°C liegt.
●Das Reparatur-Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet,
die ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Rei-
fen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor dem Erreichen des Ablaufda-
tums durch eine neue Flasche ersetzt werden. Ersatzflaschen erhalten Sie von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie gelangt, muss
es sofort entfernt werden, da dies später eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifendrucks.
Corolla TMMT_OM_EM_OM12J76M.book 569 ページ ２０１５年２月２日　月曜日　午後５時１０分

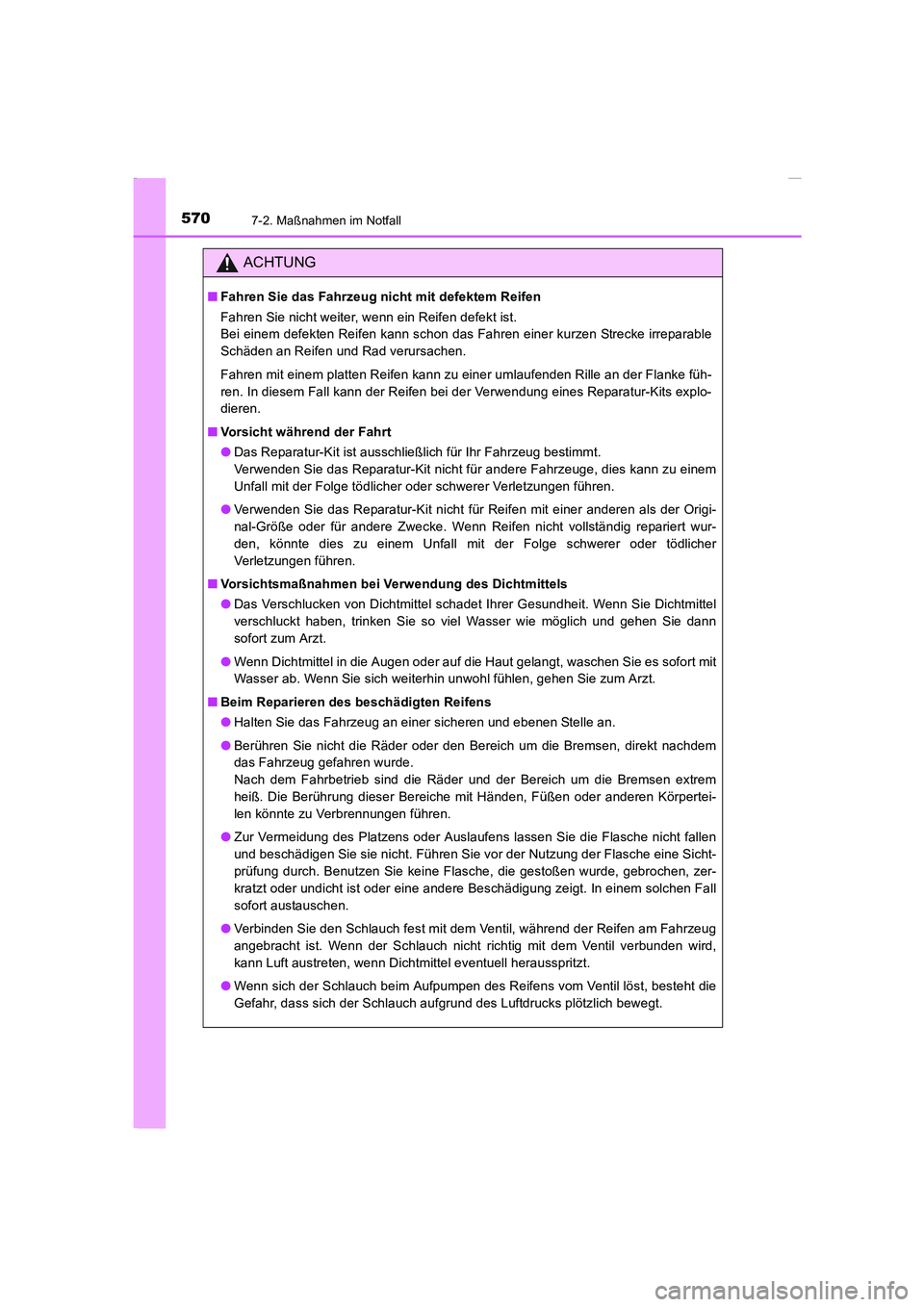

5707-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn ein Reifen defekt ist.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-
ren. In diesem Fall kann der Reifen bei der Verwendung eines Reparatur-Kits explo-
dieren.
■Vorsicht während der Fahrt
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht für andere Fahrzeuge, dies kann zu einem
Unfall mit der Folge tödlicher oder schwerer Verletzungen führen.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Origi-
nal-Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repariert wur-
den, könnte dies zu einem Unfall mit der Folge schwerer oder tödlicher
Verletzungen führen.
■Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
●Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich und gehen Sie dann
sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort mit
Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
■Beim Reparieren des beschädigten Reifens
●Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
●Zur Vermeidung des Platzens oder Auslaufens lassen Sie die Flasche nicht fallen
und beschädigen Sie sie nicht. Führen Sie vor der Nutzung der Flasche eine Sicht-
prüfung durch. Benutzen Sie keine Flasche, die gestoßen wurde, gebrochen, zer-
kratzt oder undicht ist oder eine andere Beschädigung zeigt. In einem solchen Fall
sofort austauschen.
●Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am Fahrzeug
angebracht ist. Wenn der Schlauch nicht richtig mit dem Ventil verbunden wird,
kann Luft austreten, wenn Dichtmittel eventuell herausspritzt.
●Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch aufgrund des Luftdrucks plötzlich bewegt.
Corolla TMMT_OM_EM_OM12J76M.book 570 ページ ２０１５年２月２日　月曜日　午後５時１０分

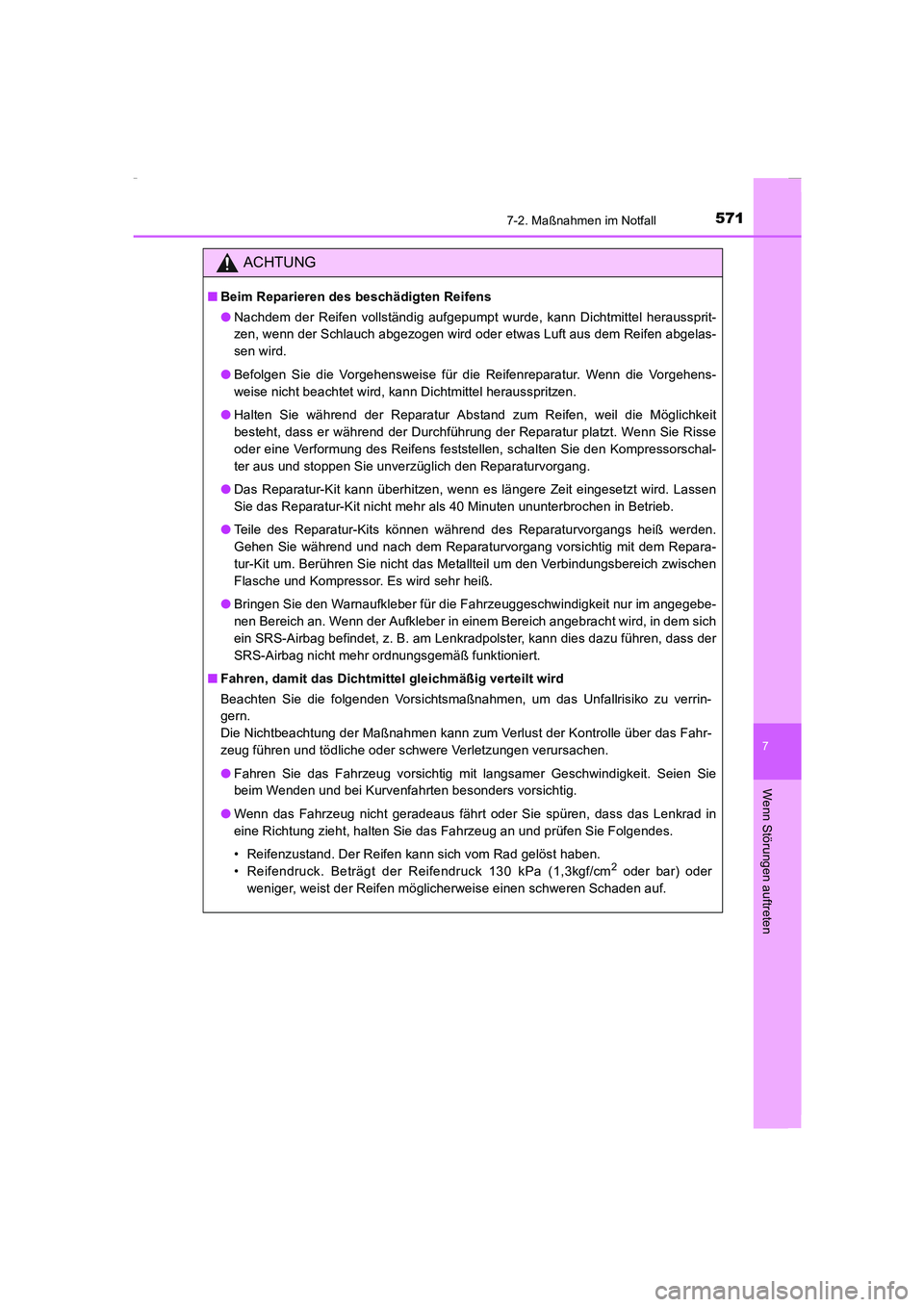

5717-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Beim Reparieren des beschädigten Reifens
●Nachdem der Reifen vollständig aufgepumpt wurde, kann Dichtmittel heraussprit-
zen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem Reifen abgelas-
sen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglichkeit
besteht, dass er während der Durchführung der Reparatur platzt. Wenn Sie Risse
oder eine Verformung des Reifens feststellen, schalten Sie den Kompressorschal-
ter aus und stoppen Sie unverzüglich den Reparaturvorgang.
●Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
●Teile des Reparatur-Kits können während des Reparaturvorgangs heiß werden.
Gehen Sie während und nach dem Reparaturvorgang vorsichtig mit dem Repara-
tur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbereich zwischen
Flasche und Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die Fahrzeuggeschwindigkeit nur im angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, in dem sich
ein SRS-Airbag befindet, z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Unfallrisiko zu verrin-
gern.
Die Nichtbeachtung der Maßnahmen kann zum Verlust der Kontrolle über das Fahr-
zeug führen und tödliche oder schwere Verletzungen verursachen.
●Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit. Seien Sie
beim Wenden und bei Kurvenfahrten besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie Folgendes.
• Reifenzustand. Der Reifen kann sich vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck 130 kPa (1,3kgf/cm
2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.
Corolla TMMT_OM_EM_OM12J76M.book 571 ページ ２０１５年２月２日　月曜日　午後５時１０分

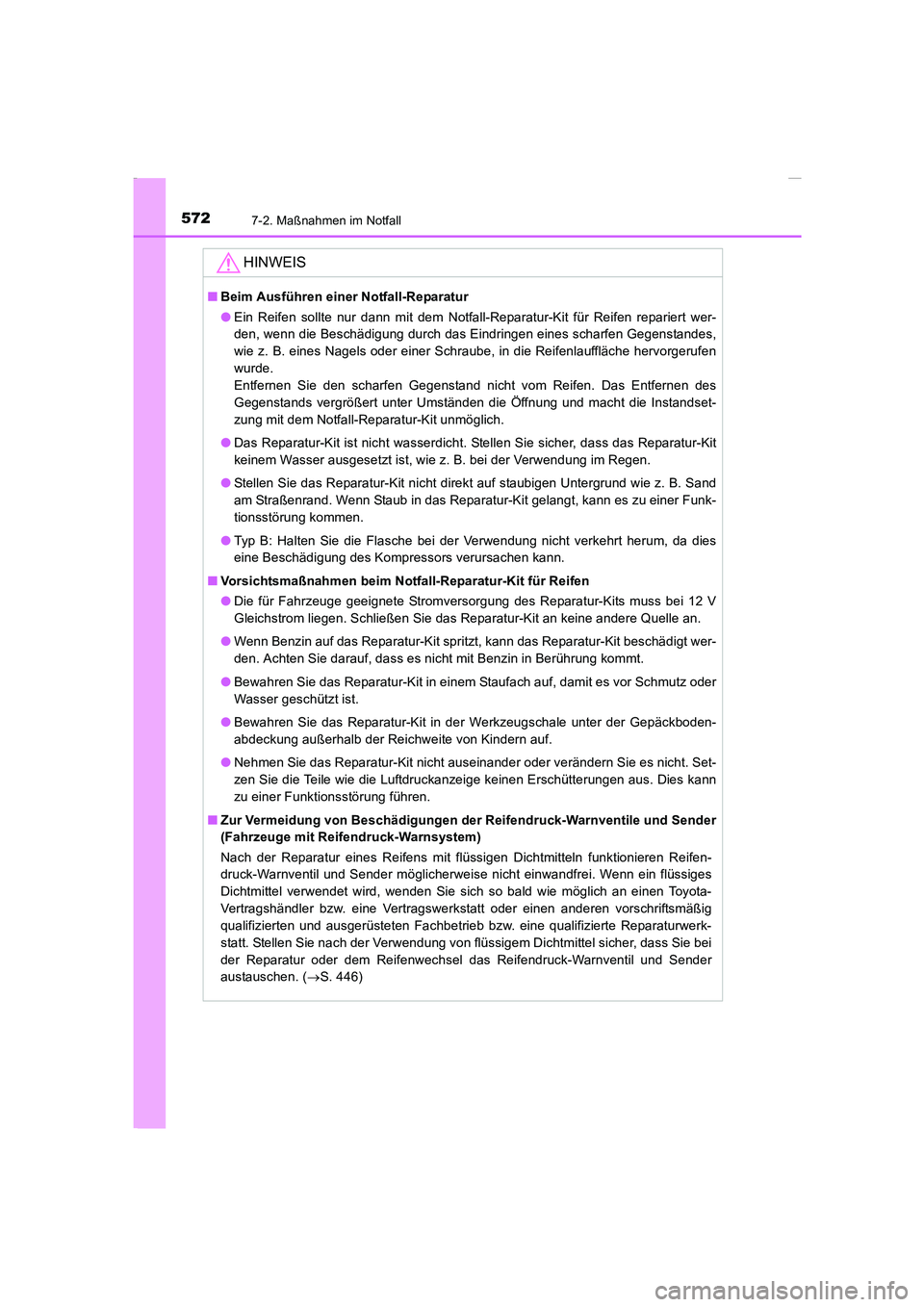

5727-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
HINWEIS
■Beim Ausführen einer Notfall-Reparatur
●Ein Reifen sollte nur dann mit dem Notfall-Reparatur-Kit für Reifen repariert wer-
den, wenn die Beschädigung durch das Eindringen eines scharfen Gegenstandes,
wie z. B. eines Nagels oder einer Schraube, in die Reifenlauffläche hervorgerufen
wurde.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Instandset-
zung mit dem Notfall-Reparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt ist, wie z. B. bei der Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand
am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funk-
tionsstörung kommen.
●Typ B: Halten Sie die Flasche bei der Verwendung nicht verkehrt herum, da dies
eine Beschädigung des Kompressors verursachen kann.
■Vorsichtsmaßnahmen beim Notfall-Reparatur-Kit für Reifen
●Die für Fahrzeuge geeignete Stromversorgung des Reparatur-Kits muss bei 12 V
Gleichstrom liegen. Schließen Sie das Reparatur-Kit an keine andere Quelle an.
●Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass es nicht mit Benzin in Berührung kommt.
●Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit in der Werkzeugschale unter der Gepäckboden-
abdeckung außerhalb der Reichweite von Kindern auf.
●Nehmen Sie das Reparatur-Kit nicht auseinander oder verändern Sie es nicht. Set-
zen Sie die Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann
zu einer Funktionsstörung führen.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb bzw. eine qualifizierte Reparaturwerk-
statt. Stellen Sie nach der Verwendung von flüssigem Dichtmittel sicher, dass Sie bei
der Reparatur oder dem Reifenwechsel das Reifendruck-Warnventil und Sender
austauschen. (→S. 446)
Corolla TMMT_OM_EM_OM12J76M.book 572 ページ ２０１５年２月２日　月曜日　午後５時１０分

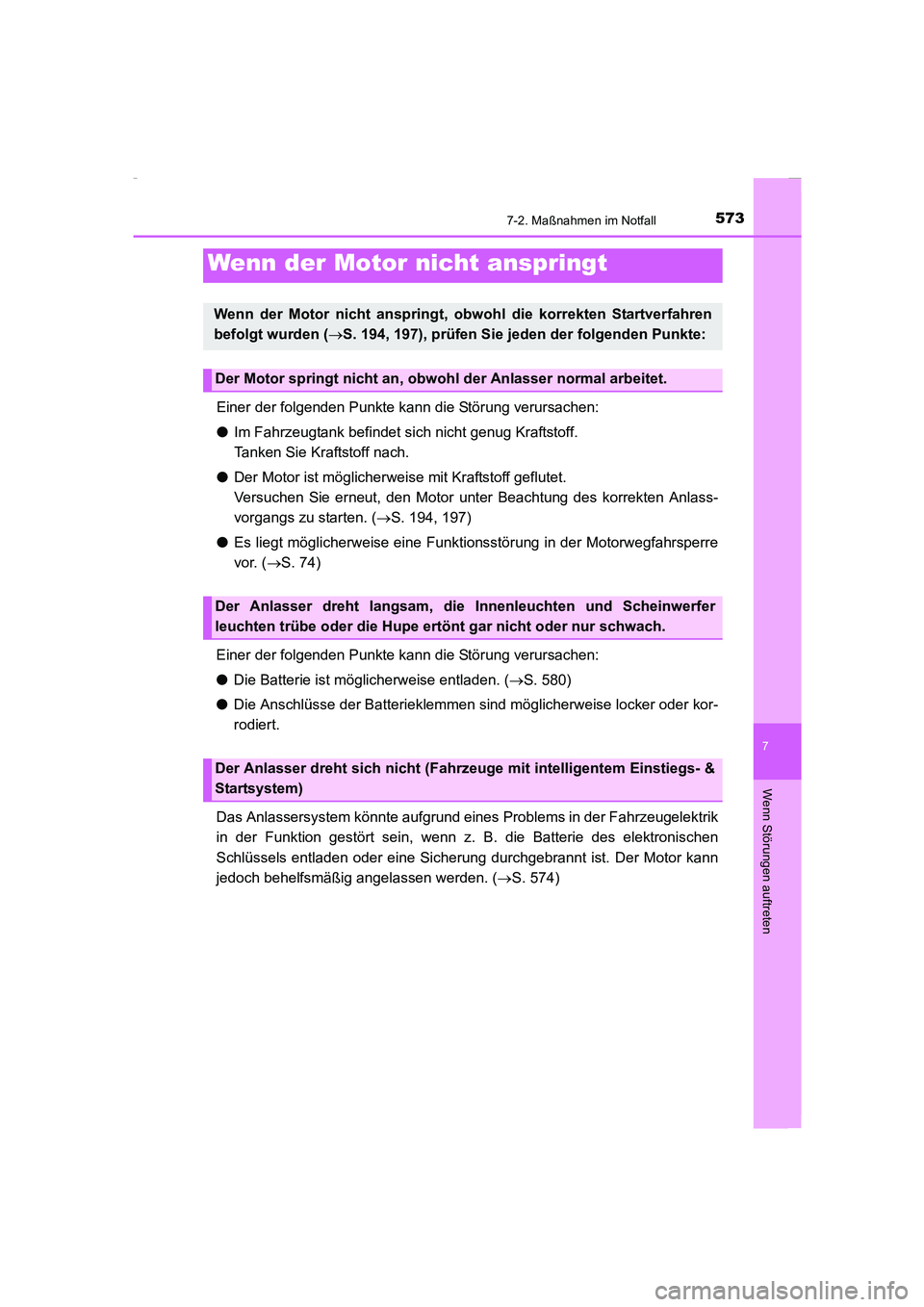

5737-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
Einer der folgenden Punkte kann die Störung verursachen:
●Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
●Der Motor ist möglicherweise mit Kraftstoff geflutet.
Versuchen Sie erneut, den Motor unter Beachtung des korrekten Anlass-
vorgangs zu starten. (→S. 194, 197)
●Es liegt möglicherweise eine Funktionsstörung in der Motorwegfahrsperre
vor. (→S. 74)
Einer der folgenden Punkte kann die Störung verursachen:
●Die Batterie ist möglicherweise entladen. (→S. 580)
●Die Anschlüsse der Batterieklemmen sind möglicherweise locker oder kor-
rodiert.
Das Anlassersystem könnte aufgrund eines Problems in der Fahrzeugelektrik
in der Funktion gestört sein, wenn z. B. die Batterie des elektronischen
Schlüssels entladen oder eine Sicherung durchgebrannt ist. Der Motor kann
jedoch behelfsmäßig angelassen werden. (→S. 574)
Wenn der Motor nicht anspringt
Wenn der Motor nicht anspringt, obwohl die korrekten Startverfahren
befolgt wurden (→S. 194, 197), prüfen Sie jeden der folgenden Punkte:
Der Motor springt nicht an, obwohl der Anlasser normal arbeitet.
Der Anlasser dreht langsam, die Innenleuchten und Scheinwerfer
leuchten trübe oder die Hupe ertönt gar nicht oder nur schwach.
Der Anlasser dreht sich nicht (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
Corolla TMMT_OM_EM_OM12J76M.book 573 ページ ２０１５年２月２日　月曜日　午後５時１０分

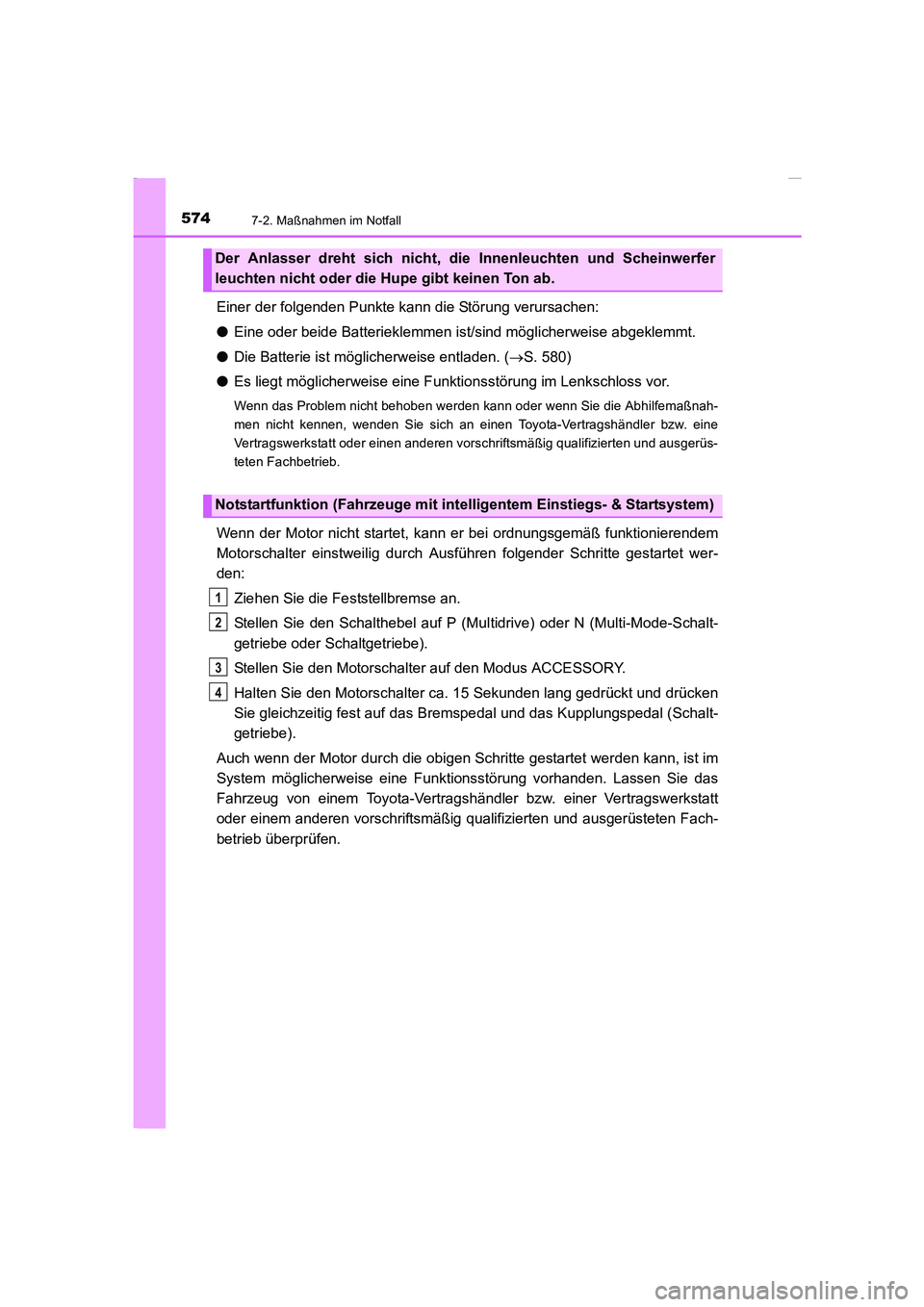

5747-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
Einer der folgenden Punkte kann die Störung verursachen:
●Eine oder beide Batterieklemmen ist/sind möglicherweise abgeklemmt.
●Die Batterie ist möglicherweise entladen. (→S. 580)
●Es liegt möglicherweise eine Funktionsstörung im Lenkschloss vor.
Wenn das Problem nicht behoben werden kann oder wenn Sie die Abhilfemaßnah-
men nicht kennen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb.
Wenn der Motor nicht startet, kann er bei ordnungsgemäß funktionierendem
Motorschalter einstweilig durch Ausführen folgender Schritte gestartet wer-
den:
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Multi-Mode-Schalt-
getriebe oder Schaltgetriebe).
Stellen Sie den Motorschalter auf den Modus ACCESSORY.
Halten Sie den Motorschalter ca. 15 Sekunden lang gedrückt und drücken
Sie gleichzeitig fest auf das Bremspedal und das Kupplungspedal (Schalt-
getriebe).
Auch wenn der Motor durch die obigen Schritte gestartet werden kann, ist im
System möglicherweise eine Funktionsstörung vorhanden. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb überprüfen.
Der Anlasser dreht sich nicht, die Innenleuchten und Scheinwerfer
leuchten nicht oder die Hupe gibt keinen Ton ab.
Notstartfunktion (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 574 ページ ２０１５年２月２日　月曜日　午後５時１０分

5757-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
Ziehen Sie die Feststellbremse an.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “ACC”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in den Modus ACCESSORY.
Drücken Sie das Bremspedal herunter.
Drücken Sie die Umgehungstaste
für die Schaltsperre.
Der Schalthebel lässt sich bewegen,
solange die Taste gedrückt wird.

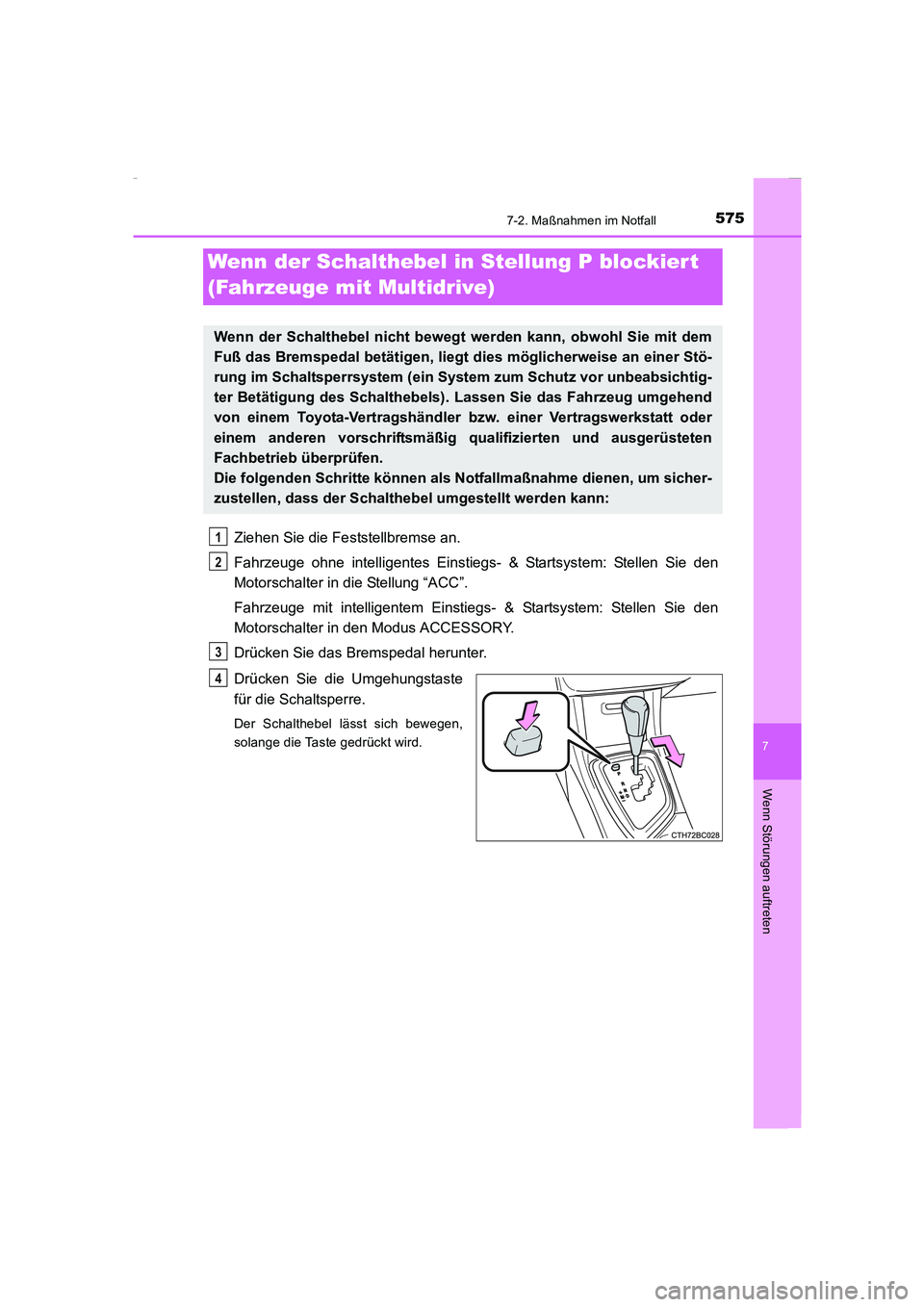

Wenn der Schalthebel in Stellung P blockier t
(Fahrzeuge mit Multidrive)
Wenn der Schalthebel nicht bewegt werden kann, obwohl Sie mit dem
Fuß das Bremspedal betätigen, liegt dies möglicherweise an einer Stö-
rung im Schaltsperrsystem (ein System zum Schutz vor unbeabsichtig-
ter Betätigung des Schalthebels). Lassen Sie das Fahrzeug umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Die folgenden Schritte können als Notfallmaßnahme dienen, um sicher-
zustellen, dass der Schalthebel umgestellt werden kann:
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 575 ページ ２０１５年２月２日　月曜日　午後５時１０分

5767-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
Ziehen Sie die Feststellbremse an.
Lassen Sie den Motor an.
Drücken Sie das Bremspedal herunter.
Drücken Sie die Umgehungstaste
für die Schaltsperre mit einem
Schlitzschraubendreher o. Ä. ein.
Der Schalthebel lässt sich bewegen,
solange die Taste gedrückt wird.

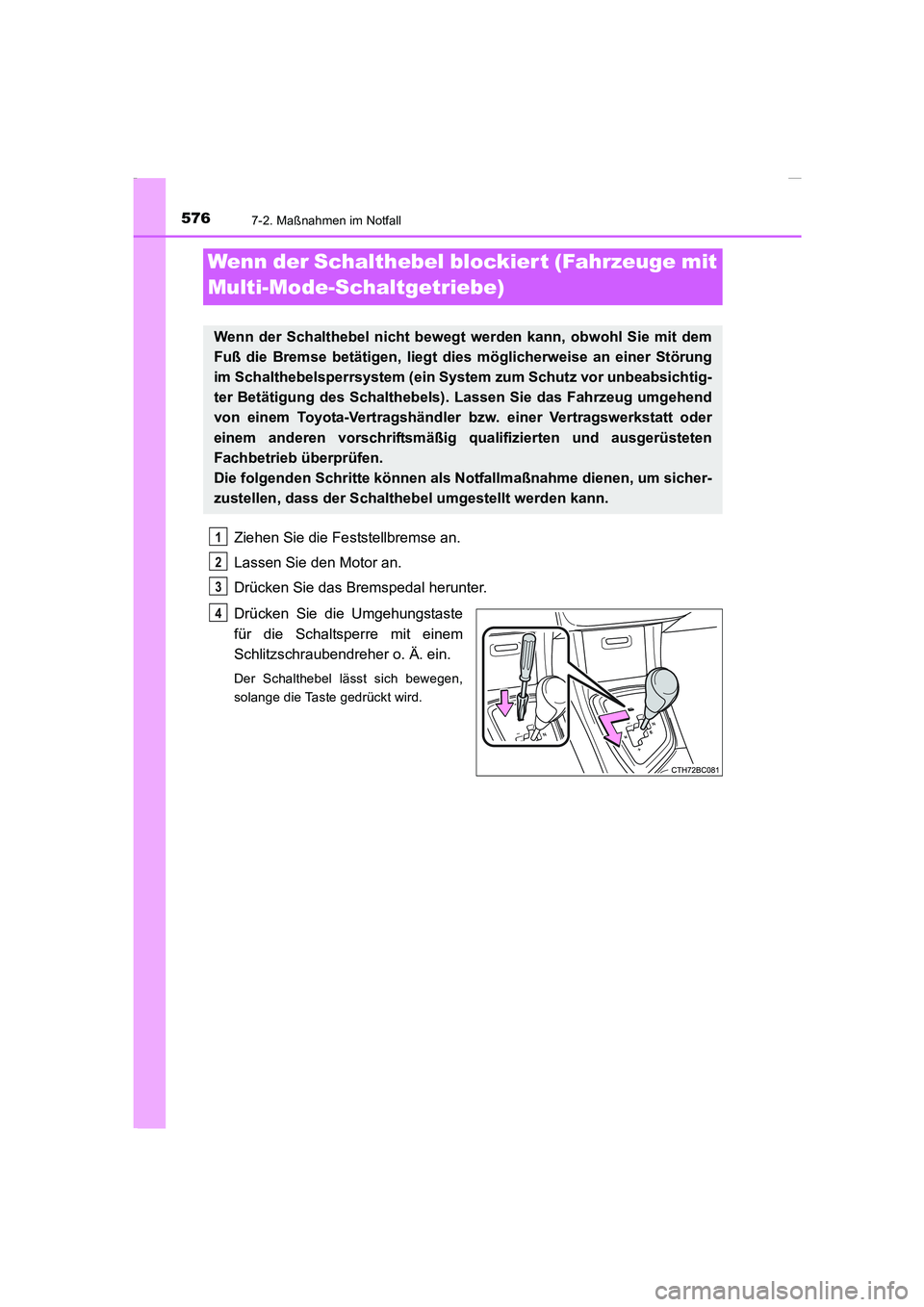

Wenn der Schalthebel blockiert (Fahrzeuge mit
Multi-Mode-Schaltgetriebe)
Wenn der Schalthebel nicht bewegt werden kann, obwohl Sie mit dem
Fuß die Bremse betätigen, liegt dies möglicherweise an einer Störung
im Schalthebelsperrsystem (ein System zum Schutz vor unbeabsichtig-
ter Betätigung des Schalthebels). Lassen Sie das Fahrzeug umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Die folgenden Schritte können als Notfallmaßnahme dienen, um sicher-
zustellen, dass der Schalthebel umgestellt werden kann.
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 576 ページ ２０１５年２月２日　月曜日　午後５時１０分
