■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
●Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
ACHTUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr
tödlicher oder schwerer Verletzungen.
■Zertifizierung für die Lithiumbatterie
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Durch Feuchtigkeit kann die Batterie Rost ansetzen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
●Verbiegen Sie die Batterieklemmen nicht.
Corolla TMMT_OM_EM_OM12J76M.book 465 ページ ２０１５年２月２日　月曜日　午後５時１０分

4666-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.

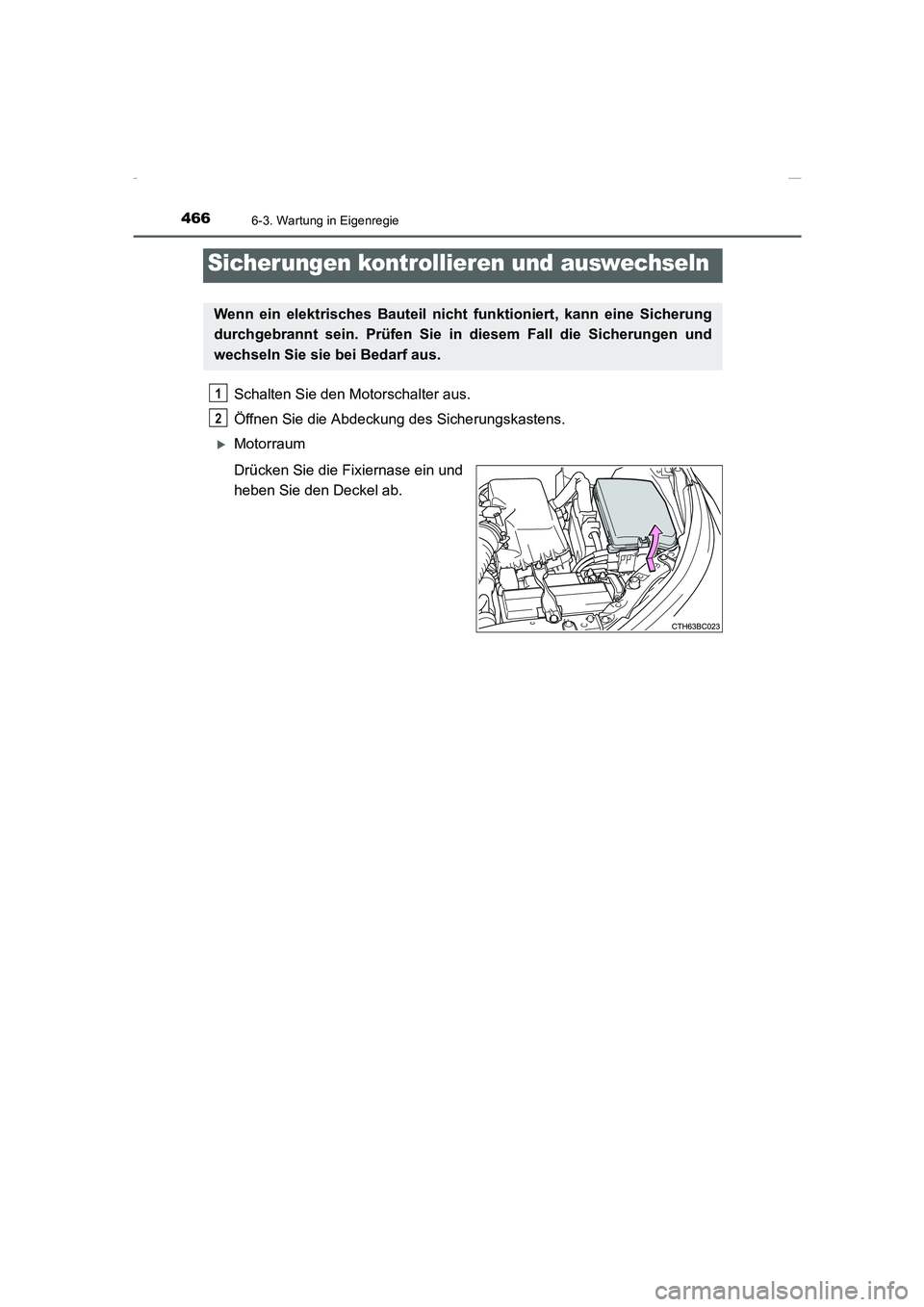

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2
Corolla TMMT_OM_EM_OM12J76M.book 466 ページ ２０１５年２月２日　月曜日　午後５時１０分

4676-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)

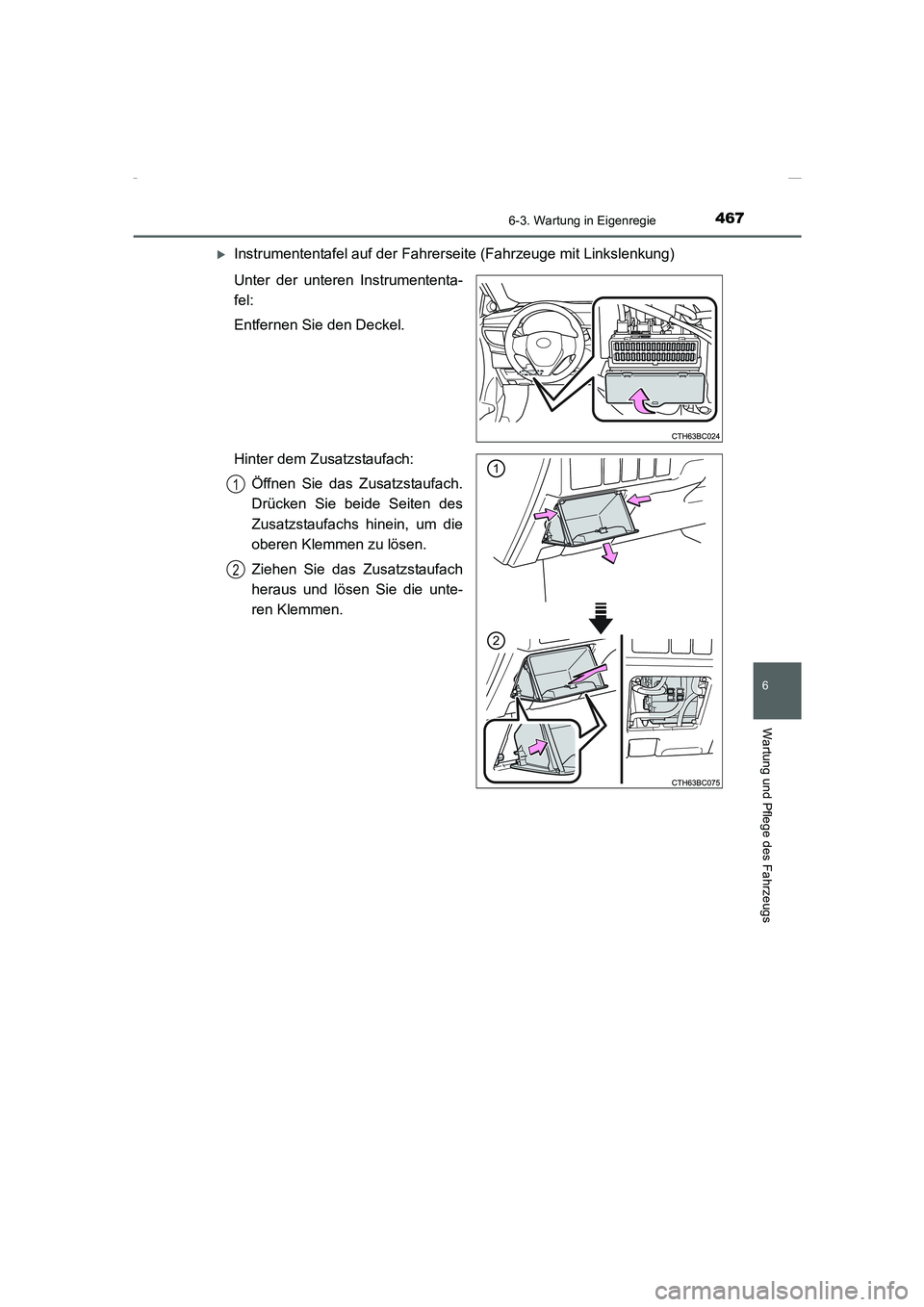

XInstrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslenkung)
Unter der unteren Instrumententa-
fel:
Entfernen Sie den Deckel.
Hinter dem Zusatzstaufach:
Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs hinein, um die
oberen Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unte-
ren Klemmen.
1
2
Corolla TMMT_OM_EM_OM12J76M.book 467 ページ ２０１５年２月２日　月曜日　午後５時１０分

4686-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
XInstrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechtslenkung)
Unter der unteren Instrumententa-
fel:
Entfernen Sie die Abdeckung und
den Deckel.
Hinter dem Handschuhfach:
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs hinein, um die
oberen Klemmen zu lösen. Zie-
hen Sie anschließend das
Handschuhfach heraus und
lösen Sie die unteren Klemmen.
1
2
Corolla TMMT_OM_EM_OM12J76M.book 468 ページ ２０１５年２月２日　月曜日　午後５時１０分

4696-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)

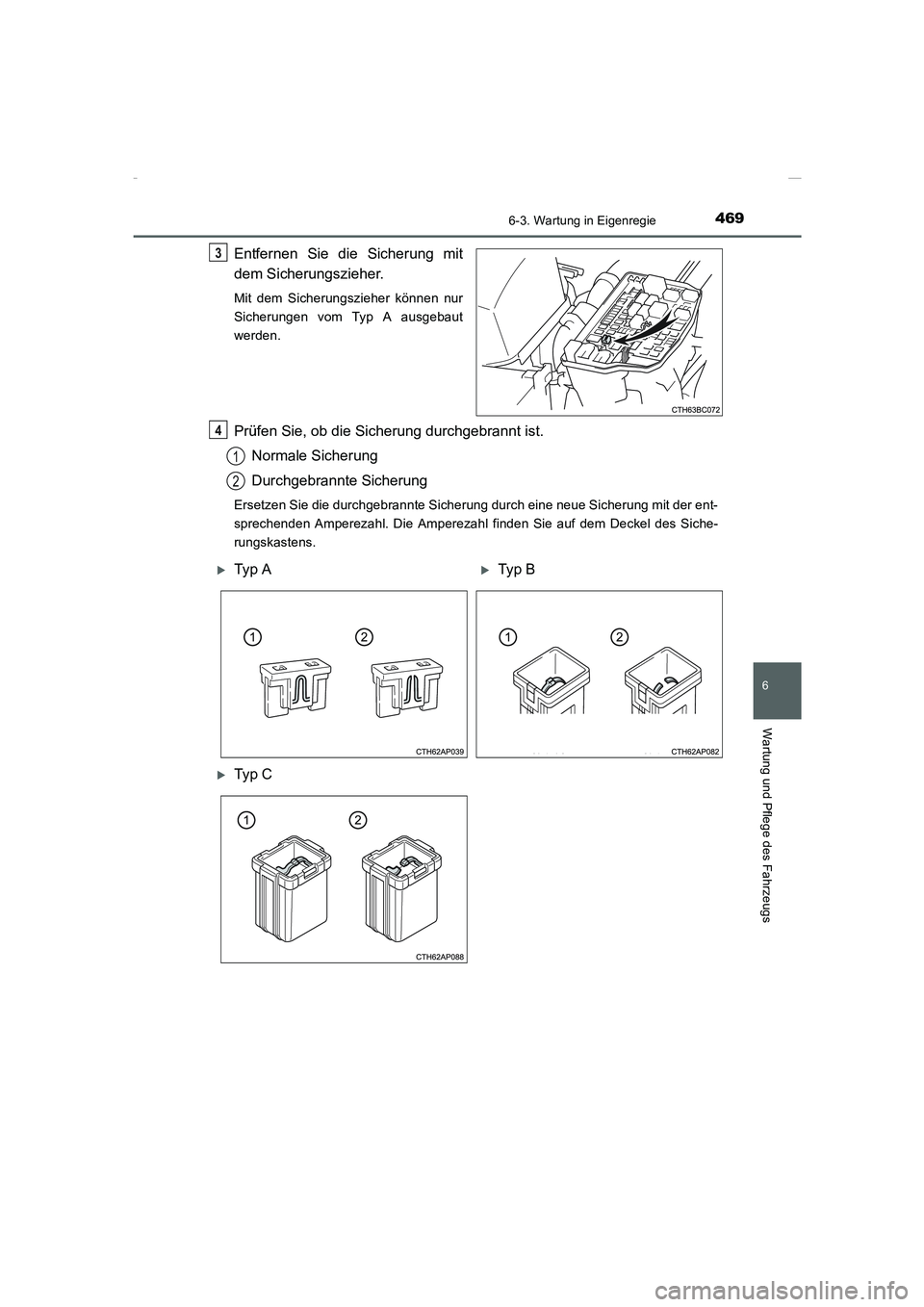

Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
3
4
1
2
XTy p AXTyp B
XTy p C
Corolla TMMT_OM_EM_OM12J76M.book 469 ページ ２０１５年２月２日　月曜日　午後５時１０分

4706-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

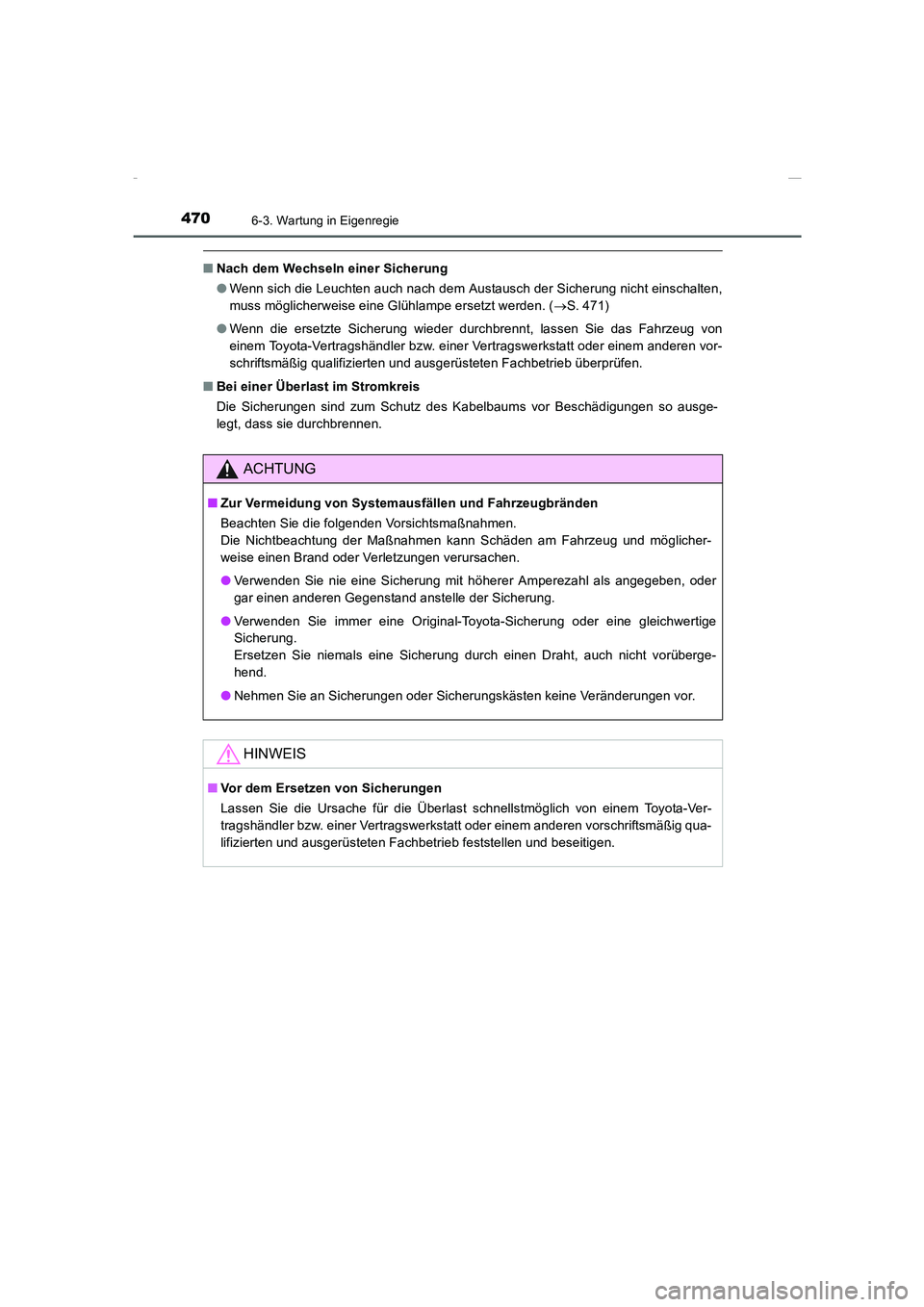

■Nach dem Wechseln einer Sicherung
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (→S. 471)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
ACHTUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung der Maßnahmen kann Schäden am Fahrzeug und möglicher-
weise einen Brand oder Verletzungen verursachen.
●Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Toyota-Sicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht vorüberge-
hend.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.
Corolla TMMT_OM_EM_OM12J76M.book 470 ページ ２０１５年２月２日　月曜日　午後５時１０分

4716-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)

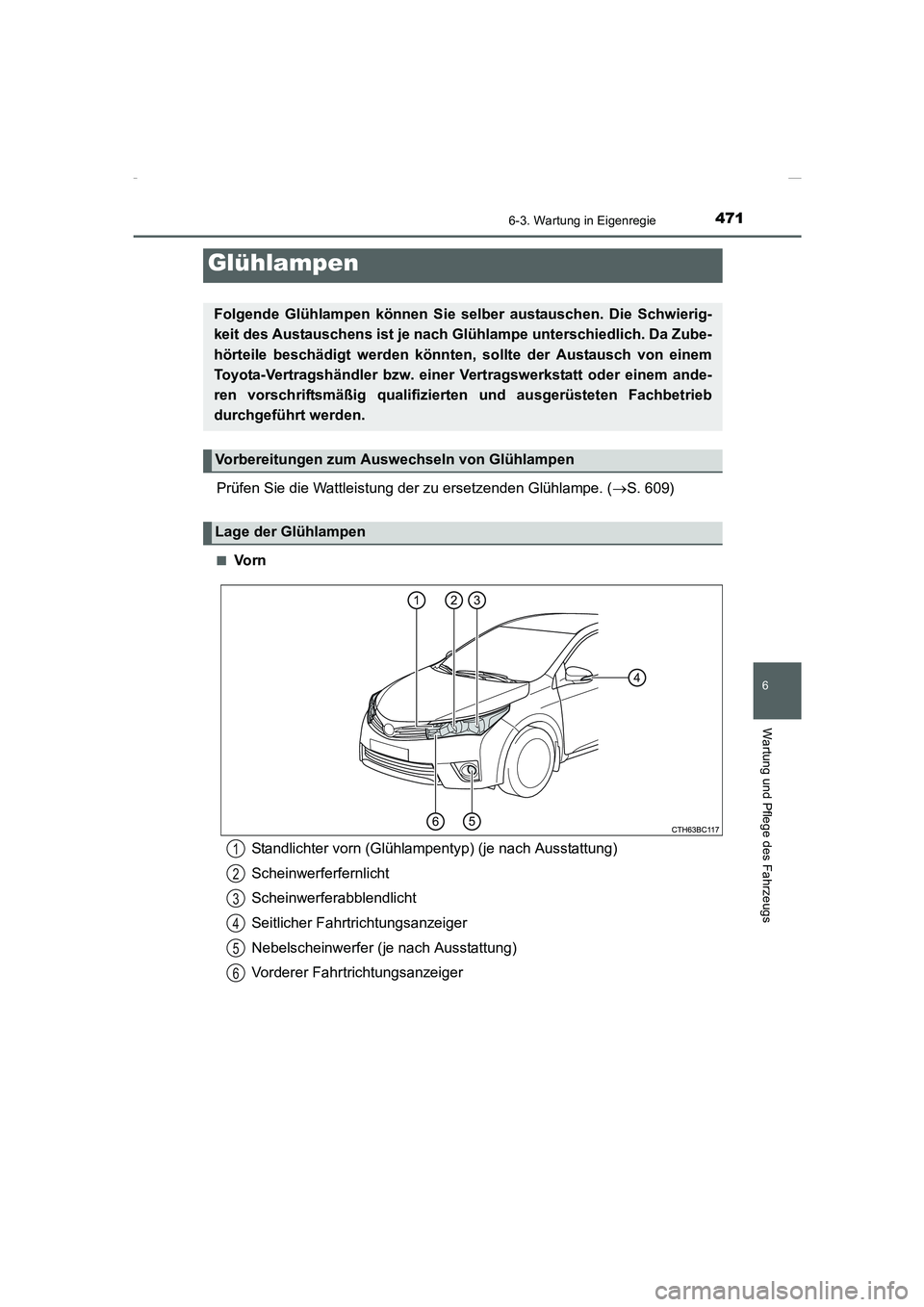

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 609)
■Vo r n
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschens ist je nach Glühlampe unterschiedlich. Da Zube-
hörteile beschädigt werden könnten, sollte der Austausch von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt werden.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Standlichter vorn (Glühlampentyp) (je nach Ausstattung)
Scheinwerferfernlicht
Scheinwerferabblendlicht
Seitlicher Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)
Vorderer Fahrtrichtungsanzeiger1
2
3
4
5
6
Corolla TMMT_OM_EM_OM12J76M.book 471 ページ ２０１５年２月２日　月曜日　午後５時１０分

4726-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)■

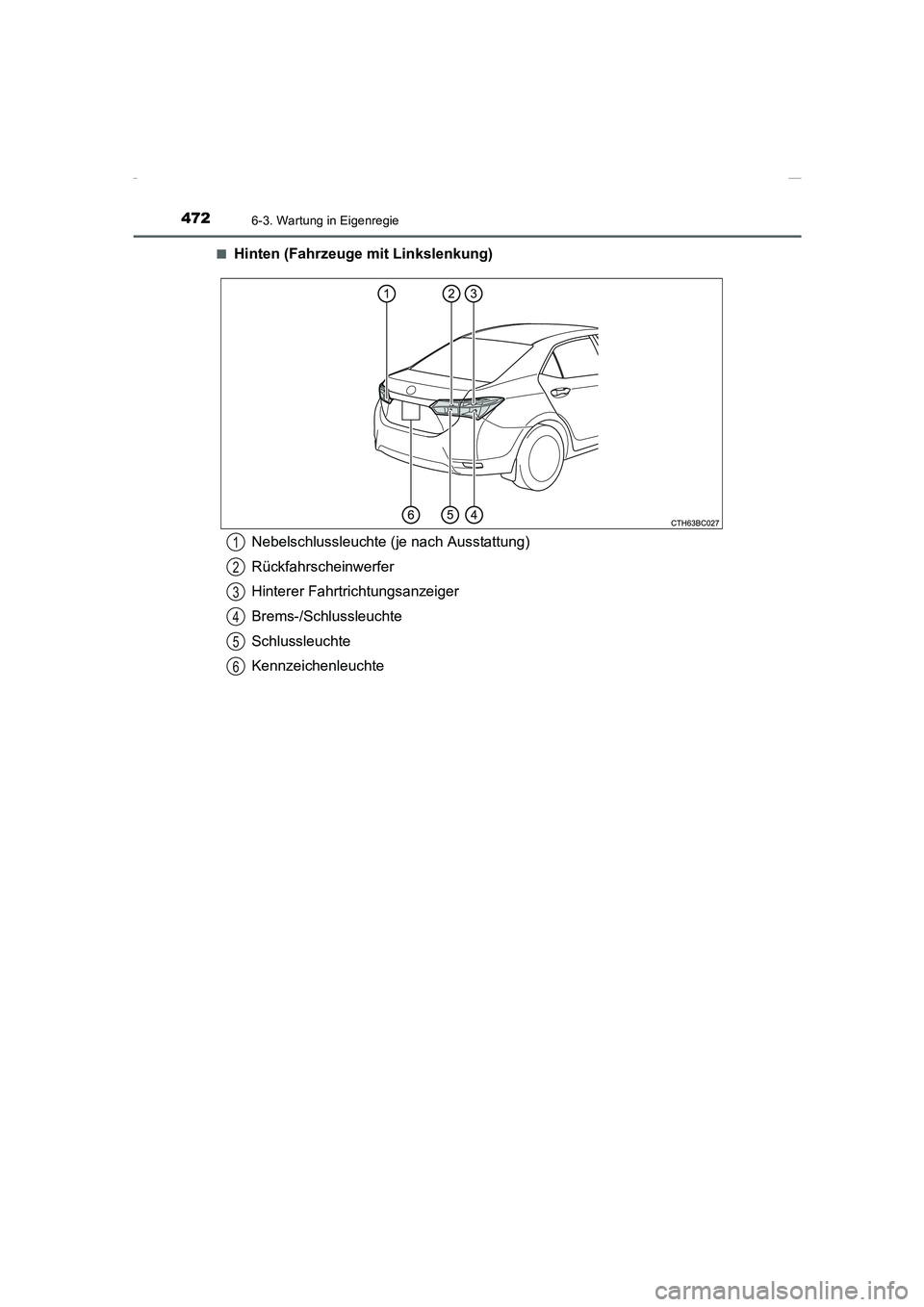

Hinten (Fahrzeuge mit Linkslenkung)
Nebelschlussleuchte (je nach Ausstattung)
Rückfahrscheinwerfer
Hinterer Fahrtrichtungsanzeiger
Brems-/Schlussleuchte
Schlussleuchte
Kennzeichenleuchte1
2
3
4
5
6
Corolla TMMT_OM_EM_OM12J76M.book 472 ページ ２０１５年２月２日　月曜日　午後５時１０分
