2013 TOYOTA VERSO Manual de utilizare (in Romanian)

5
505 5-2. Proceduri de efectuat în cazul unei urgenţe
Când apar probleme
VERSO_WE_OM64530E
Montarea roţii de rezervă
Curăţaţi noroiul sau materiile
străine de pe suprafaţa de
contact a roţii.
Dacă pe suprafaţa de contact a
roţii se depun materii străine,
piuliţele se pot slăbi în timpul
deplasării, iar roata se poate
desprinde de autoturism.
Montaţi roata şi strângeţi manual fiecare piuliţă aproximativ
până în acelaşi punct.
Înlocuirea unei roţi cu janta din oţel cu o roată cu janta din oţel
(inclusiv roata de rezervă compactă)
Strângeţi piuliţele până ce
porţiunea conică intră în contact
cu locaşul din jantă.
Înlocuirea unei roţi cu janta din aluminiu cu o roată cu janta din oţel
(inclusiv roata de rezervă compactă)
Strângeţi piuliţele până ce
porţiunea conică intră în contact
cu locaşul din jantă.
PASUL
PASUL
Porţiunea conică
Locaşul
dedicat din
corpul roţii
Porţiunea conică
Locaşul
dedicat din
corpul roţii

506 5-2. Proceduri de efectuat în cazul unei urgenţe
VERSO_WE_OM64530ECoborâţi autoturismul.
Strângeţi fiecare piuliţă de două
sau de trei ori, în ordinea
indicată în figură.
Cuplu de strângere:
103 N
·m (10,5 kgf·m, 76 ft·lbf)
La autoturismele cu jante din oţel
(cu excepţia roţii de rezervă),
remontaţi capacul roţii.
Aliniaţi decupajul din capacul roţii
cu corpul ventilului, conform
ilustraţiei.
Depozitaţi roata dezumflată, cricul şi toate sculele.
PASUL
PASUL
PASUL
PASUL

5
507 5-2. Proceduri de efectuat în cazul unei urgenţe
Când apar probleme
VERSO_WE_OM64530E
■Roata de rezervă compactă
●Roata de rezervă compactă este identificată prin eticheta „TEMPORARY
USE ONLY” (doar pentru utilizare temporară) de pe flancul anvelopei.
Folosiţi roata compactă de rezervă numai în cazuri de urgenţă.
●Ve r i f i c aţi presiunea în roata de rezervă compactă. (P. 566)
■Dacă aveţi pană pe un drum acoperit cu zăpadă sau gheaţă
Montaţi roata de rezervă compactă în partea din spate a autoturismului.
Efectuaţi următorii paşi şi montaţi lanţurile antiderapante pe roţile din faţă.
Schimbaţi o roată din spate cu roata de rezervă compactă.
Înlocuiţi roata din faţă cu pană, cu cea demontată din partea din
spate a autoturismului.
Instalaţi lanţurile antiderapante pe roţile din faţă.
PASUL
PASUL
PASUL

508 5-2. Proceduri de efectuat în cazul unei urgenţe
VERSO_WE_OM64530E

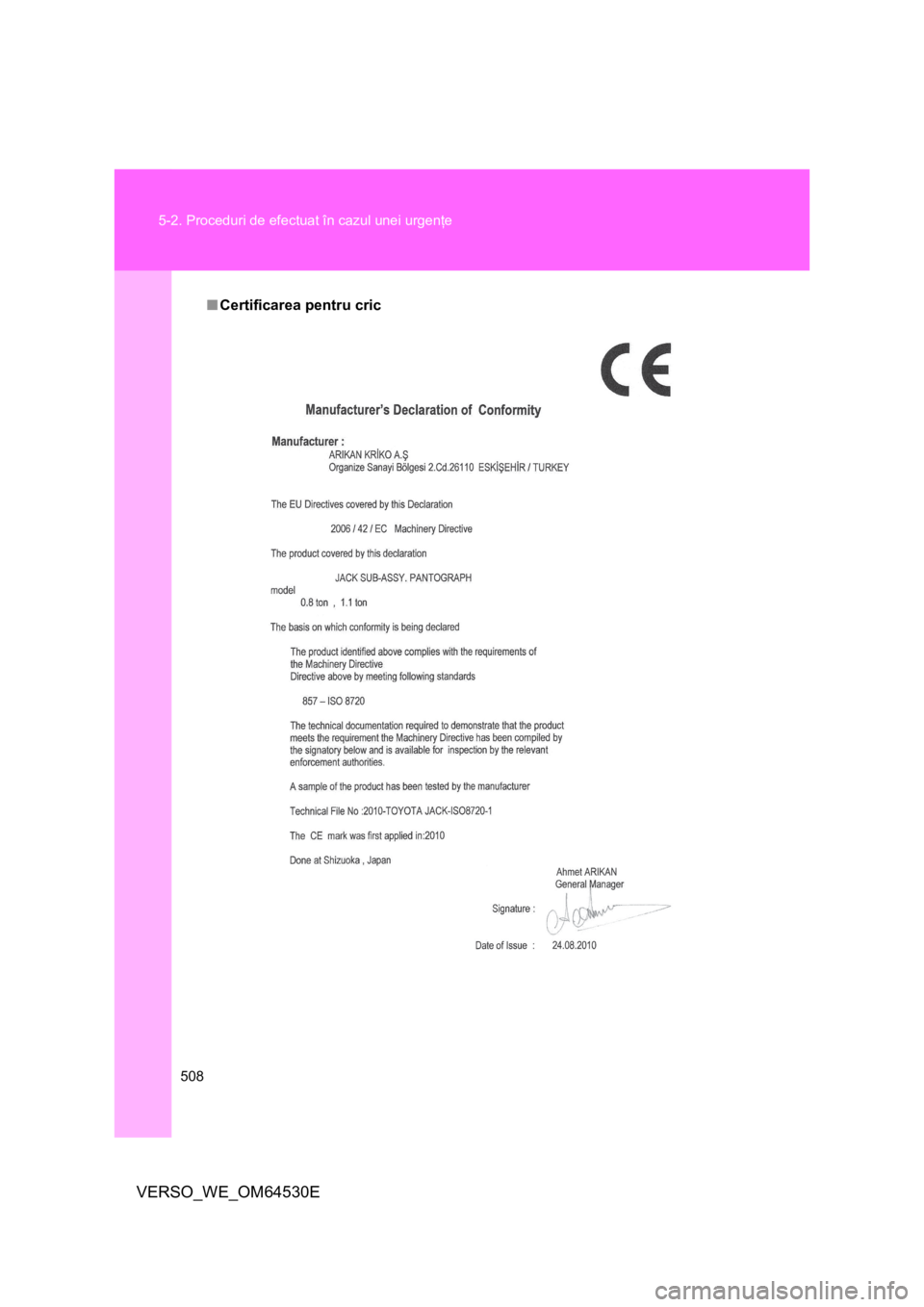

■Certificarea pentru cric

5
509 5-2. Proceduri de efectuat în cazul unei urgenţe
Când apar probleme
VERSO_WE_OM64530E
AT E NŢIE
■Utilizarea cricului
Utilizarea incorectă a cricului poate cauza răniri grave sau mortale din cauza
căderii bruşte a autoturismului de pe cric.
●Utilizaţi cricul doar pentru a înlocui roţile sau pentru a instala sau scoate
lanţurile antiderapante.
●Pentru a înlocui o roată, utilizaţi doar cricul furnizat împreună cu
autoturismul.
Nu utilizaţi cricul la alte autovehicule şi nu utilizaţi alte tipuri de cric pentru
înlocuirea roţilor acestui autoturism.
●Ve r i f i c aţi întotdeauna dacă cricul este bine fixat în punctul de ridicare.
●Nu introduceţi nicio parte a corpului sub autoturism atunci când acesta
este ridicat pe cric.
●Nu porniţi şi nu turaţi motorul cât timp autoturismul se află ridicat pe cric.
●Nu ridicaţi autoturismul cu o persoană la bord.
●Când ridicaţi autoturismul, nu aşezaţi niciun fel de obiecte pe sau sub cric.
●Nu ridicaţi autoturismul la o înălţime mai mare decât cea recomandată
pentru înlocuirea roţii.
●Utilizaţi un cric cu un suport de susţinere dacă trebuie să intraţi sub
autoturism.
Aveţ
i deosebită grijă când coborâţi autoturismul, asigurându-vă că nu
lucrează nimeni la/sau în apropierea acestuia, pentru a nu fi rănit.
■Înlocuirea unei roţi cu pană
●Respectaţi următoarele măsuri de precauţie.
Nerespectarea acestor recomandări poate conduce la răniri personale
grave:
• Nu încercaţi să scoateţi capacul roţii cu mâna. Fiţi foarte atent atunci
când demontaţi capacul roţii pentru a evita rănirea accidentală.
• Nu atingeţi jantele sau zona din jurul frânelor imediat după ce aţi
condus autoturismul.
După parcurgerea unei anumite distanţe, jantele şi zona din jurul
frânelor sunt foarte fierbinţi. Atingerea acestor zone cu mâna, piciorul
sau altă parte a corpului în timpul înlocuirii unei roţi, etc. poate provoca
arsuri.

510 5-2. Proceduri de efectuat în cazul unei urgenţe
VERSO_WE_OM64530E
AT E NŢIE
■Înlocuirea unei roţi cu pană
●Nerespectarea acestor măsuri de precauţie poate cauza slăbirea piuliţelor
roţii şi la desprinderea roţii, ceea ce poate conduce la un accident soldat
cu răniri grave sau mortale.
•După schimbarea roţii, strângeţi piuliţele la un cuplu de 103 Nm (10,5
kgf/m, 76 ft/lbf), cât mai repede posibil.
• La montarea unei roţi, utilizaţi numai piuliţe de roţi proiectate special
pentru roata respectivă.
•Dacă prezoanele de roţi, filetele piuliţelor sau orificiile pentru prezoane din
roţi prezintă fisuri sau deformări, duceţi imediat autoturismul la un dealer
autorizat Toyota sau la un service specializat, pentru a fi verificat.
• La montarea piuliţelor de roţi, asiguraţi-vă că acestea sunt montate cu
extremitatea conică spre interior. (P. 428)
• Nu instalaţi un capac de roată foarte deteriorat, deoarece se poate
desprinde de pe roată în cursul deplasării.
■Când se utilizează o roată de rezervă de dimensiuni normale
(autoturisme cu roată de rezervă cu jantă de tip diferit de cele instalate)
●Înlocuiţi roata de rezervă de dimensiuni normale cu una standard cât mai
repede posibil.
●Evitaţi accelerarea, decelerarea şi frânarea bruscă, precum şi virajele
strânse.
■Când utilizaţi roata de rezervă compactă
●Ţineţi cont că roata compactă de rezervă este concepută special pentru a
fi utilizată la autoturismul dumneavoastră. Nu utilizaţi roata compactă de
rezervă la un alt autoturism.
●Nu utilizaţi mai mult de o roată compactă de rezervă simultan.
●Înlocuiţi roata compactă de rezervă cu una standard cât mai repede
posibil.
●Evitaţi accelerarea bruscă, manevrarea rapidă a volanului, frânarea
bruscă şi operaţiile de schimbare a treptelor de viteze care pot determina
intervenţia bruscă a frânei de motor.
■Limita de viteză când utilizaţi roata de rezervă compactă
Când pe autoturism este instalată o roată de rezervă compactă, nu
conduceţi la viteze mai mari de 80 km/h (50 mph).
Roata de rezervă compactă nu este concepută pentru deplasare cu viteză
mare. Dacă nu respectaţi această măsură de precauţie, există riscul unui
accident, cauzând rănirea gravă sau mortală.

5
511 5-2. Proceduri de efectuat în cazul unei urgenţe
Când apar probleme
VERSO_WE_OM64530E
AT E NŢIE
■Când este montată roata de rezervă
Este posibil ca viteza autoturismului să nu fie corect detectată, iar
următoarele sisteme să nu funcţioneze corect:
●ABS şi asistenţă la frânare
●VSC+
●TRC
●Sistemul de control al vitezei de croazieră (dacă există în dotare)
●Sistemul de navigaţie (dacă există în dotare)
NOTĂ
■Nu conduceţi autoturismul dacă aveţi pană de cauciuc
Nu vă continuaţi drumul dacă aveţi pană de cauciuc.
Conducerea cu pană de cauciuc, chiar şi pe o distanţă scurtă, poate
provoca deteriorarea iremediabilă a anvelopei şi a jantei.
■Aveţi grijă atunci când treceţi peste denivelări, dacă aveţi roata
compactă de rezervă montată pe autoturism
Garda la sol a autoturismului este mai joasă când conduceţi cu roata de
rezervă compactă, în comparaţie cu conducerea cu toate roţile standard.
Aveţi grijă când conduceţi pe suprafeţe de drum cu denivelări.
■Conducerea cu lanţurile antiderapante şi roata de rezervă compactă
Nu montaţi lanţurile antiderapante pe roata de rezervă compactă.
Lanţ
urile antiderapante pot avaria caroseria autoturismului şi pot afecta
performanţele acestuia.

512
5-2. Proceduri de efectuat în cazul unei urgenţe
VERSO_WE_OM64530E

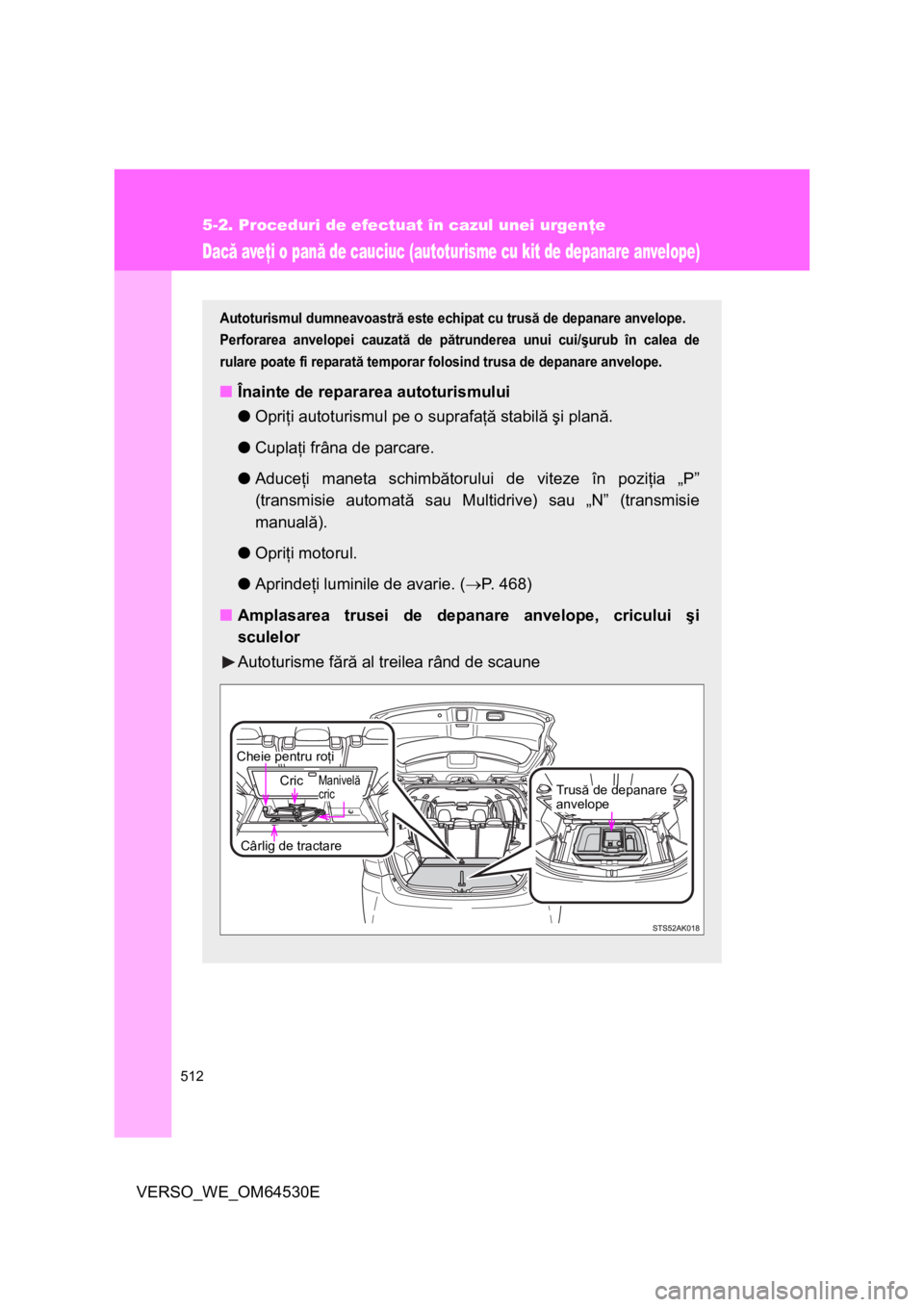

Dacă aveţi o pană de cauciuc (autoturisme cu kit de depanare anvelope)
Autoturismul dumneavoastră este echipat cu trusă de depanare anvelope.
Perforarea anvelopei cauzată de pătrunderea unui cui/şurub în calea de
rulare poate fi reparată temporar folosind trusa de depanare anvelope.
■Înainte de repararea autoturismului
●Opriţi autoturismul pe o suprafaţă stabilă şi plană.
●Cuplaţi frâna de parcare.
●Aduceţi maneta schimbătorului de viteze în poziţia „P”
(transmisie automată sau Multidrive) sau „N” (transmisie
manuală).
●Opriţi motorul.
●Aprindeţi luminile de avarie. (P. 468)
■Amplasarea trusei de depanare anvelope, cricului şi
sculelor
Autoturisme fără al treilea rând de scaune
Manivelă
cricTrusă de depanare
anvelope
Cheie pentru roţi
Cârlig de tractare
Cric
