2013 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

4-24
Durante a Condução
Painel de Instrumentos e Indicadores
Indicador do Nível de
Combustível
Quando a ignição está na posição ON,
o indicador do nível de combustível
indica aproximadamente a quantidade
de combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.
Tipo A
Tipo B
Se a luz avisadora de baixo nível de
combustível ligar ou se o indicador do
nível de combustível estiver muito baixo,
reabasteça o mais cedo possível.
Consulte Luzes Avisadoras/Indicadoras
na página 4-37.(SKYACTIV-D 2.2)
Se ocorrer uma irregularidade no
desempenho do motor ou se este se
desligar subitamente devido ao baixo
nível de combustível, reabasteça o
depósito o mais cedo possível e
adicione pelo menos 10 litros.
Iluminação do painel de
instrumentos
Rode o manípulo para ajustar a
intensidade de iluminação do painel de
instrumentos e outros indicadores.
Cheio
1/4 de depósito
Cheio
1/4 de depósito
NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o
indicador estabilizar.
Adicionalmente, o indicador poderá
variar ao efetuar uma curva ou um
declive pois o combustível move-se
no interior do depósito.
•O ecrã que indica um quarto ou
menos de combustível existente
possui mais segmentos para
visualizar o nível do combustível
existente com maior detalhe.
•A direção da seta ( ) indica que
a tampa do depósito de combustível
encontra-se no lado esquerdo
do veículo.
NOTA
•A intensidade de iluminação do
painel de instrumentos pode ser
ajustada quando as luzes dos faróis
e as luzes de presença estão ligadas.
•Quando já não for possível ajustar
mais a intensidade de iluminação do
painel de instrumentos, será ouvido
um sinal sonoro.

4-25
Durante a Condução
Painel de Instrumentos e Indicadores
Cancelar a redução de intensidade
de iluminação
Quando o interruptor dos faróis se
encontra na posição ou , a
iluminação do painel de instrumentos
diminui.
Quando conduzir em estradas cobertas de
neve ou em ambiente de nevoeiro, ou em
outras situações quando a visibilidade do
painel de instrumentos é reduzida devido
à luminosidade do ambiente circundante,
aumente a intensidade de iluminação do
painel de instrumentos.
Para cancelar a redução da intensidade de
iluminação, rode o manípulo totalmente
no sentido horário. Irá ouvir um sinal
sonoro e a redução de intensidade de
iluminação será cancelada.
Indicador da Temperatura
Exterior
Quando a ignição é colocada na posição
ON, será visualizado o indicador da
temperatura ambiente.
Escuro
ClaroNOTA
•Este símbolo ( ) indica o
manípulo para ajustar a intensidade
de iluminação do painel de
instrumentos.
•Se o manípulo de regulação da
iluminação do painel de
instrumentos for mantido na
posição de cancelamento de
redução de intensidade, a
iluminação do painel de
instrumentos não será reduzida
quando o interruptor dos faróis for
colocado novamente na posição
ou . Para ativar a redução
da intensidade de iluminação,
rode o manípulo de iluminação do
painel de instrumentos no sentido
anti-horário.
Tipo A
Tipo B

4-26
Durante a Condução
Painel de Instrumentos e Indicadores
Aviso da Temperatura Exterior*
Quando a temperatura exterior é baixa,
a indicação pisca e é ouvido um sinal
sonoro para avisar o condutor da
possibilidade de existência de gelo
na estrada.
Se a temperatura exterior for inferior
a 4 °C, a indicação da temperatura
exterior e o símbolo pisca durante
dez segundos, sendo ouvido um sinal
sonoro uma vez.
Indicador de Velocidade do
Veículo Definida no Controlo da
Velocidade de Cruzeiro
(Painel de instrumentos tipo A)*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.
Monitor da Manutenção
(Painel de instrumentos tipo A)
Ao ligar o Monitor da Manutenção,
serão indicados os seguintes avisos
da manutenção programada.
•Manutenção Programada
•Rotação dos Pneus
•Controlo da Pressão dos Pneus
O monitor da manutenção indica a
informação quando a ignição é colocada
na posição ON.
Método de configuração inicial
1. Pressione a parte ou do botão
INFO e selecione Definições, de
seguida pressione o botão INFO.
NOTA
Nas seguintes condições, o indicador
da temperatura ambiente poderá
indicar um valor diferente da
temperatura ambiente real consoante
as condições circundantes ao veículo:
•Temperaturas significativamente
baixas ou elevadas.
•Variações súbitas da temperatura
ambiente.
•O veículo está estacionado.
•O veículo é conduzido a baixa
velocidade.
NOTA
Se a temperatura exterior for inferior
a -20 °C, o sinal sonoro não opera.
Contudo, o símbolo é iluminado.
NOTA
Esta função fica inoperacional quando
o veículo estiver em movimento.
*Alguns modelos.

4-27
Durante a Condução
Painel de Instrumentos e Indicadores
2. Pressione a parte ou do botão
INFO e selecione Manutenção, de
seguida pressione o botão INFO.
3. Pressione a parte ou do botão
INFO para selecionar o item que deseja
ligar a partir do seguinte, de seguida
pressione o botão INFO.
•Programada
•Rotação dos Pneus
•Pressão dos Pneus4. Pressione a parte ou do botão
INFO e selecione Tempo ou Distância,
de seguida pressione o botão INFO.
Será indicado o ecrã para a definição
da distância ou do tempo para o
próximo serviço de manutenção.
5. Pressione a parte ou do botão
INFO para alterar a distância ou tempo
definido, de seguida pressione o botão
INFO. Se não for necessário realizar
alterações, pressione o botão INFO.
NOTA
Se um item da Manutenção
Programada tiver sido definido,
o tempo e a distância podem ser
selecionados. Para outros itens
diferentes da Manutenção Programada,
a distância ou o tempo podem ser
selecionados.
Manutenção Manutenção
VoltarPressão dos Pneus
Mensagens
Intervalo
Rotação dos Pneus
Meses restantes
12 meses
Voltar
Definir Tempo
Definir Distância
OFF
Manutenção
Programada
meseskm
INFO INFO
Manutenção
ProgramadaManutenção
Programada

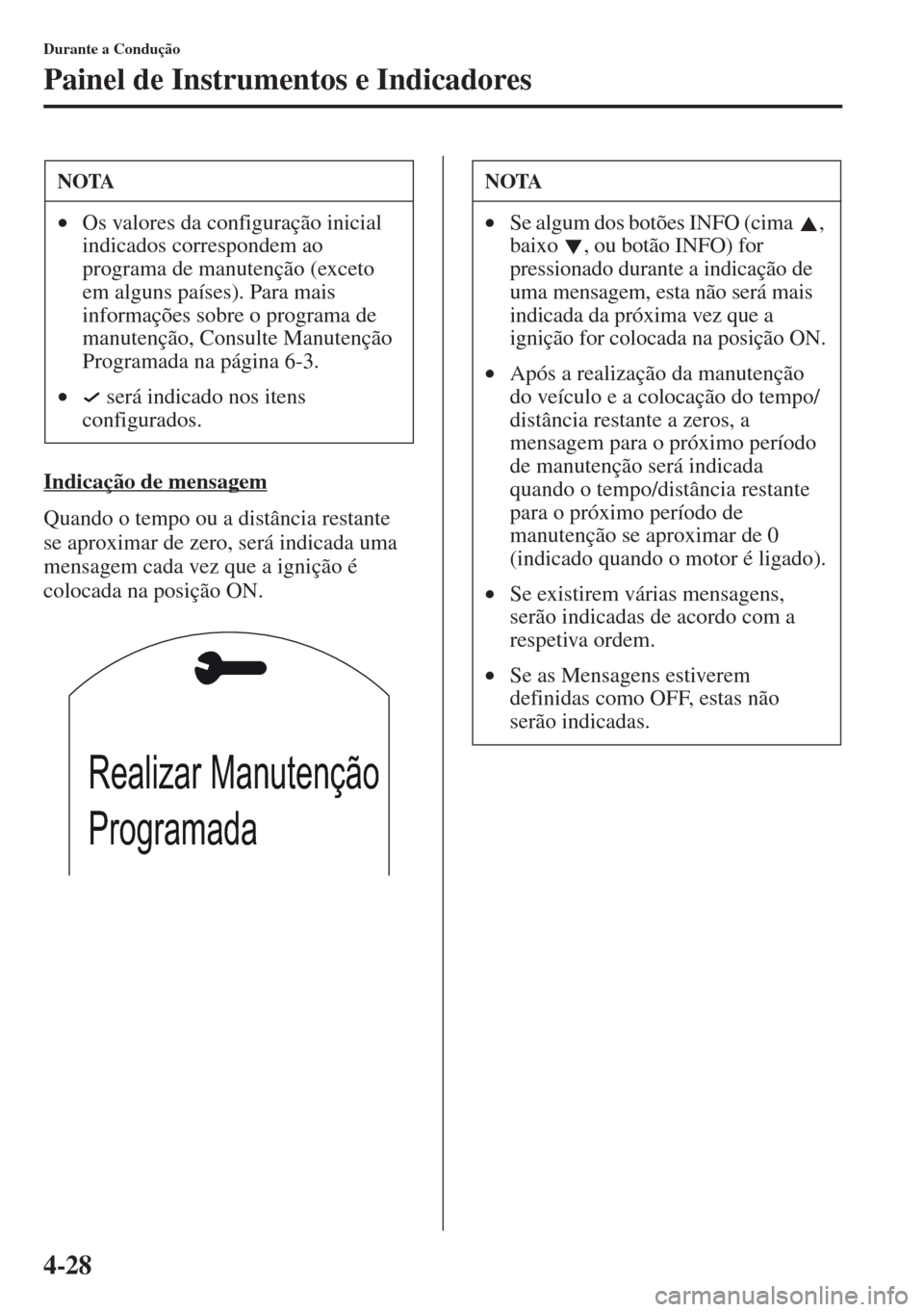

4-28
Durante a Condução
Painel de Instrumentos e Indicadores
Indicação de mensagem
Quando o tempo ou a distância restante
se aproximar de zero, será indicada uma
mensagem cada vez que a ignição é
colocada na posição ON.
NOTA
•Os valores da configuração inicial
indicados correspondem ao
programa de manutenção (exceto
em alguns países). Para mais
informações sobre o programa de
manutenção, Consulte Manutenção
Programada na página 6-3.
• será indicado nos itens
configurados.
Realizar Manutenção
Programada
NOTA
•Se algum dos botões INFO (cima ,
baixo , ou botão INFO) for
pressionado durante a indicação de
uma mensagem, esta não será mais
indicada da próxima vez que a
ignição for colocada na posição ON.
•Após a realização da manutenção
do veículo e a colocação do tempo/
distância restante a zeros, a
mensagem para o próximo período
de manutenção será indicada
quando o tempo/distância restante
para o próximo período de
manutenção se aproximar de 0
(indicado quando o motor é ligado).
•Se existirem várias mensagens,
serão indicadas de acordo com a
respetiva ordem.
•Se as Mensagens estiverem
definidas como OFF, estas não
serão indicadas.

4-29
Durante a Condução
Painel de Instrumentos e Indicadores
Indicação de mensagem
Método de colocação a zeros
Se a colocação a zeros for realizada após
a realização da manutenção programada,
será indicado um aviso do próximo
período de manutenção quando se
aproximar o momento.
1. Pressione a parte ou do botão
INFO e selecione Definições, de
seguida pressione o botão INFO.
2. Pressione a parte ou do botão
INFO e selecione Manutenção, de
seguida pressione o botão INFO.
3. Pressione a parte ou do botão
INFO para selecionar o item que deseja
colocar a zeros a partir do seguinte, de
seguida pressione o botão INFO.
•Programada
•Rotação dos Pneus
•Pressão dos Pneus4. Pressione a parte ou do botão
INFO e selecione Tempo ou Distância,
de seguida pressione o botão INFO.
Os valores de tempo e distância
restante voltam aos valores
anteriormente estabelecidos. Se não
for necessário realizar alterações,
pressione o botão INFO.
ItemInício da indicação da mensagemMensagem indicada
Manutenção
ProgramadaQuando a distância restante for inferior a
500 km, ou quando os dias restantes forem
inferiores a 15 (o que ocorrer primeiro)Realizar Manutenção Programada
Rotação dos Pneus Quando a distância restante for inferior
a500kmRealizar Rotação dos Pneus
Controlo da Pressão
dos PneusQuando os dias restantes são inferiores a 15 Aumentar a Pressão dos Pneus
Manutenção Manutenção
VoltarPressão dos Pneus
Mensagens
Intervalo
Rotação dos Pneus
NOTA
•A distância restante atual assim
como o tempo são visualizados.
•Mesmo que a distância ou os dias
restantes tenham passado o limite
“0”, o ecrã não indica um sinal
menos (–) e deixa o valor a 0.
meseskm
INFO INFO
Manutenção
ProgramadaManutenção
Programada

4-30
Durante a Condução
Painel de Instrumentos e Indicadores
Método para desligar o sistema
O monitor da manutenção pode ser
desligado mesmo após ter sido ligado.
Se desejar desligar, o cálculo da distância
e do tempo restante para o próximo
período de manutenção será interrompido,
não sendo visualizada uma mensagem
para indicar a aproximação de um período
de manutenção.
1. Pressione a parte ou do botão
INFO e selecione Definições, de
seguida pressione o botão INFO.
2. Pressione a parte ou do botão
INFO e selecione Manutenção, de
seguida pressione o botão INFO.
3. Pressione a parte ou do botão
INFO para selecionar o item que deseja
desligar a partir do seguinte, de seguida
pressione o botão INFO.
•Programada
•Rotação dos Pneus
•Pressão dos Pneus
4. Selecione OFF e pressione o
botão INFO.
Computador de Bordo e
Botão INFO
A seguinte informação pode ser selecionada
pressionando a parte ou do botão
INFO com a ignição na posição ON.
•A autonomia do veículo com base no
combustível existente no depósito
•Consumo médio de combustível
•Consumo instantâneo de combustível
•Velocidade média do veículo
•Definição da velocidade para o alarme
de velocidade do veículo*
NOTA
•Se as configurações forem alteradas
relativamente aos valores iniciais,
serão visualizados os valores
definidos por si e não os valores
iniciais.
•Mesmo que a bateria seja desligada,
a informação sobre a distância e
tempo restante não será eliminada.Manutenção Manutenção
VoltarPressão dos Pneus
Mensagens
Intervalo
Rotação dos Pneus
Voltar
Definir Tempo
Definir Distância
OFFManutenção
Programada
*Alguns modelos.

4-31
Durante a Condução
Painel de Instrumentos e Indicadores
•Tempo sob o indicador i-stop
(Painel de instrumentos tipo A)
•Indicação do sistema (LDWS) de aviso
de saída de faixa de rodagem (Painel de
instrumentos tipo A)
•Configurações (Painel de instrumentos
tipo A)
•Aviso (Painel de instrumentos tipo A)
Se ocorrer algum problema com o
computador de bordo, consulte um
reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
Modo autonomia
Este modo indica a distância aproximada
que poderá percorrer com a quantidade de
combustível atual no depósito com base
no consumo de combustível.
A autonomia será calculada e indicada a
cada segundo.
(Modelo Europeu)(Exceto modelo Europeu)
Indicação do consumo médio de
combustível
Este modo indica o consumo médio de
combustível através do cálculo do
consumo total de combustível e da
distância total percorrida desde a compra
do veículo, desde que a bateria foi ligada
após ter sido desligada ou desde a
colocação dos dados a zero. O consumo
médio de combustível será calculado e
indicado em cada minuto.
Tipo A
Tipo B
Autonomia
NOTA
•Mesmo que o indicador de autonomia
indique uma quantidade suficiente
para percorrer a distância pretendida,
reabasteça o mais cedo possível se o
nível de combustível for muito baixo
ou se a luz avisadora de baixo nível
de combustível ligar.
•O indicador não varia exceto se
adicionar mais de 10 L de
combustível.
•A autonomia é a distância
aproximada que o veículo poderá
percorrer até todos os segmentos do
indicador do nível de combustível
se desligarem.
