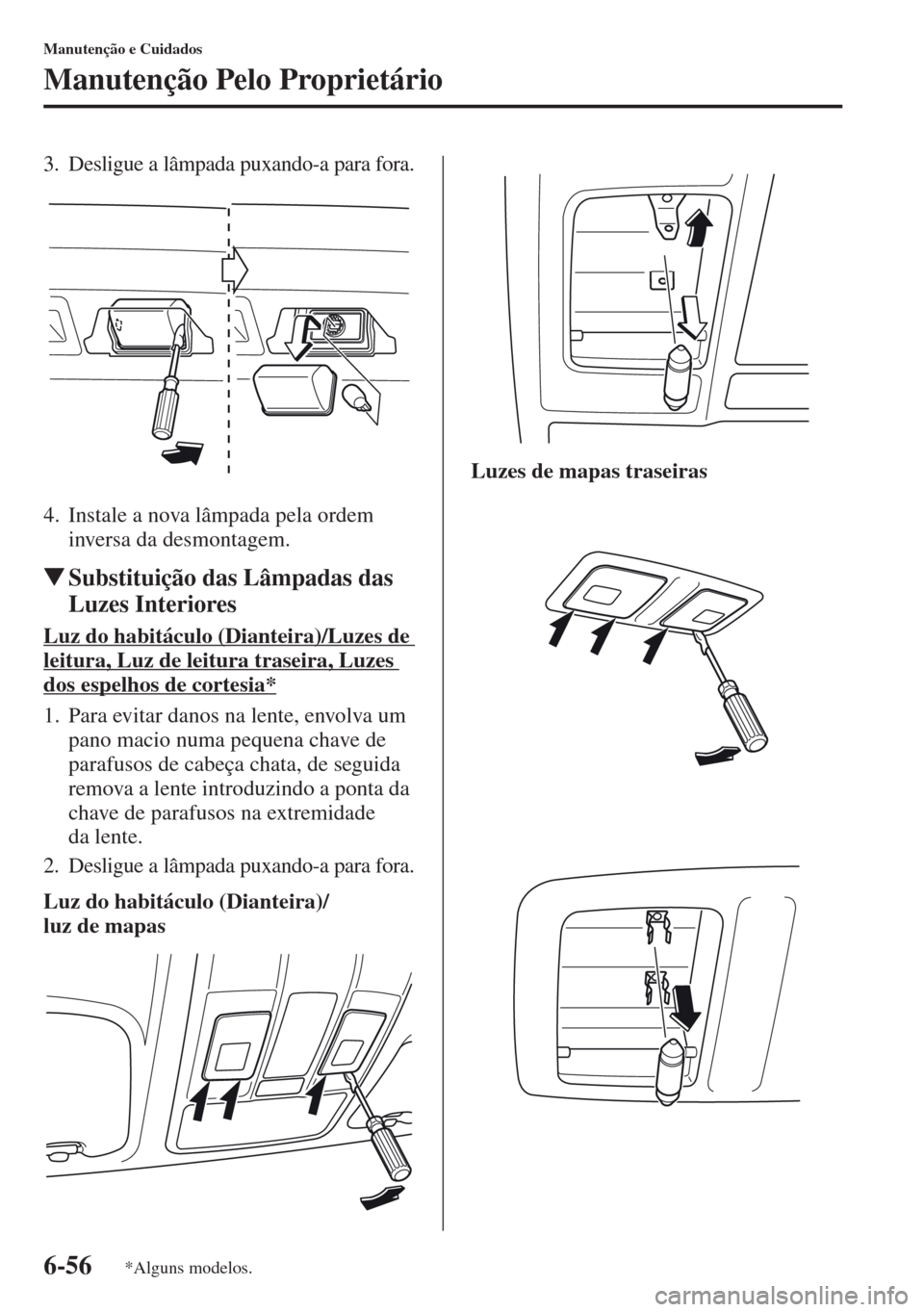

6-56
Manutenção e Cuidados
Manutenção Pelo Proprietário
3. Desligue a lâmpada puxando-a para fora.
4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Substituição das Lâmpadas das
Luzes Interiores
Luz do habitáculo (Dianteira)/Luzes de
leitura, Luz de leitura traseira, Luzes
dos espelhos de cortesia*
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade
da lente.
2. Desligue a lâmpada puxando-a para fora.
Luz do habitáculo (Dianteira)/
luz de mapasLuzes de mapas traseiras
*Alguns modelos.

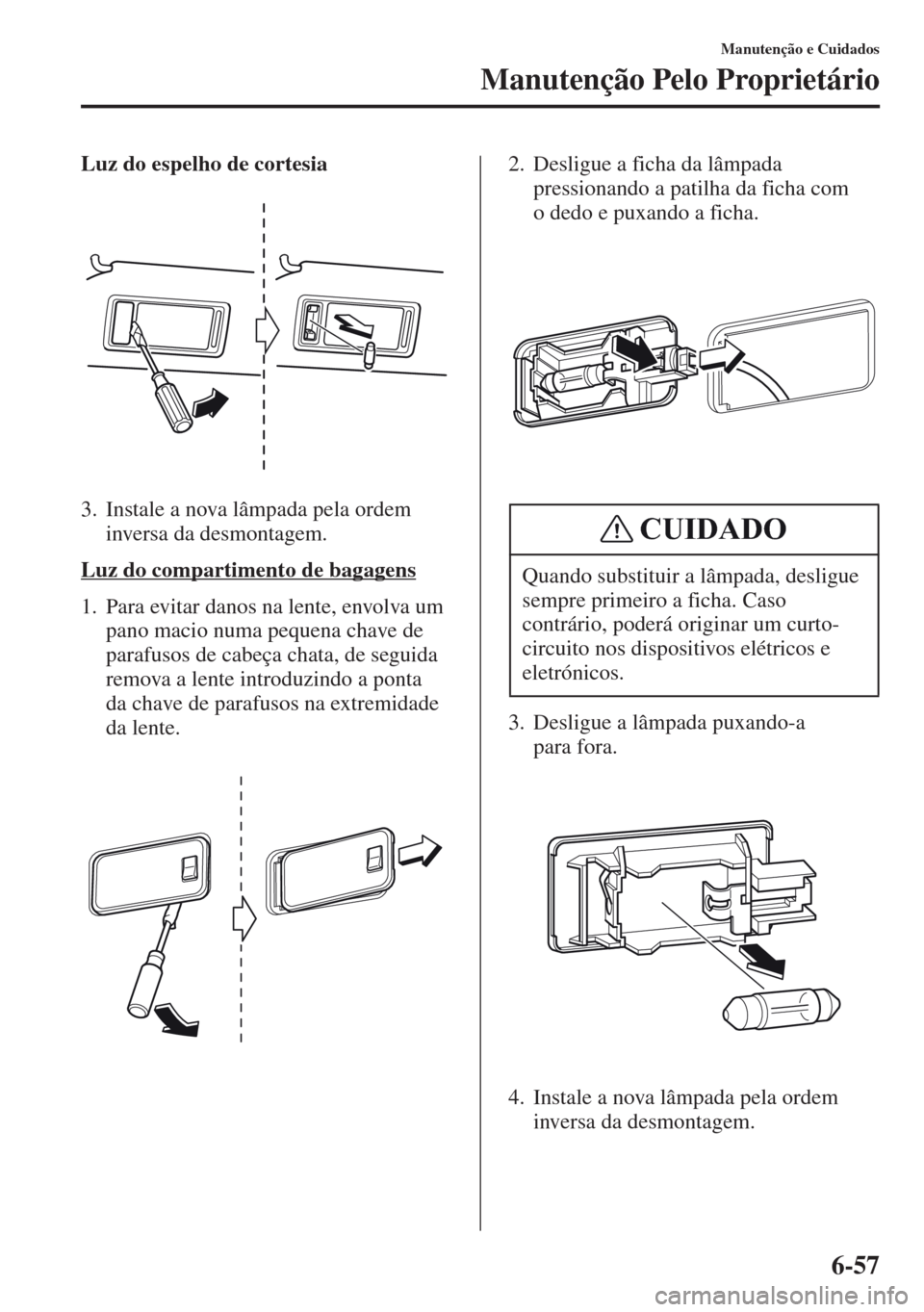

6-57
Manutenção e Cuidados
Manutenção Pelo Proprietário
Luz do espelho de cortesia
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta
da chave de parafusos na extremidade
da lente.2. Desligue a ficha da lâmpada
pressionando a patilha da ficha com
o dedo e puxando a ficha.
3. Desligue a lâmpada puxando-a
para fora.
4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Quando substituir a lâmpada, desligue
sempre primeiro a ficha. Caso
contrário, poderá originar um curto-
circuito nos dispositivos elétricos e
eletrónicos.
CUIDADO

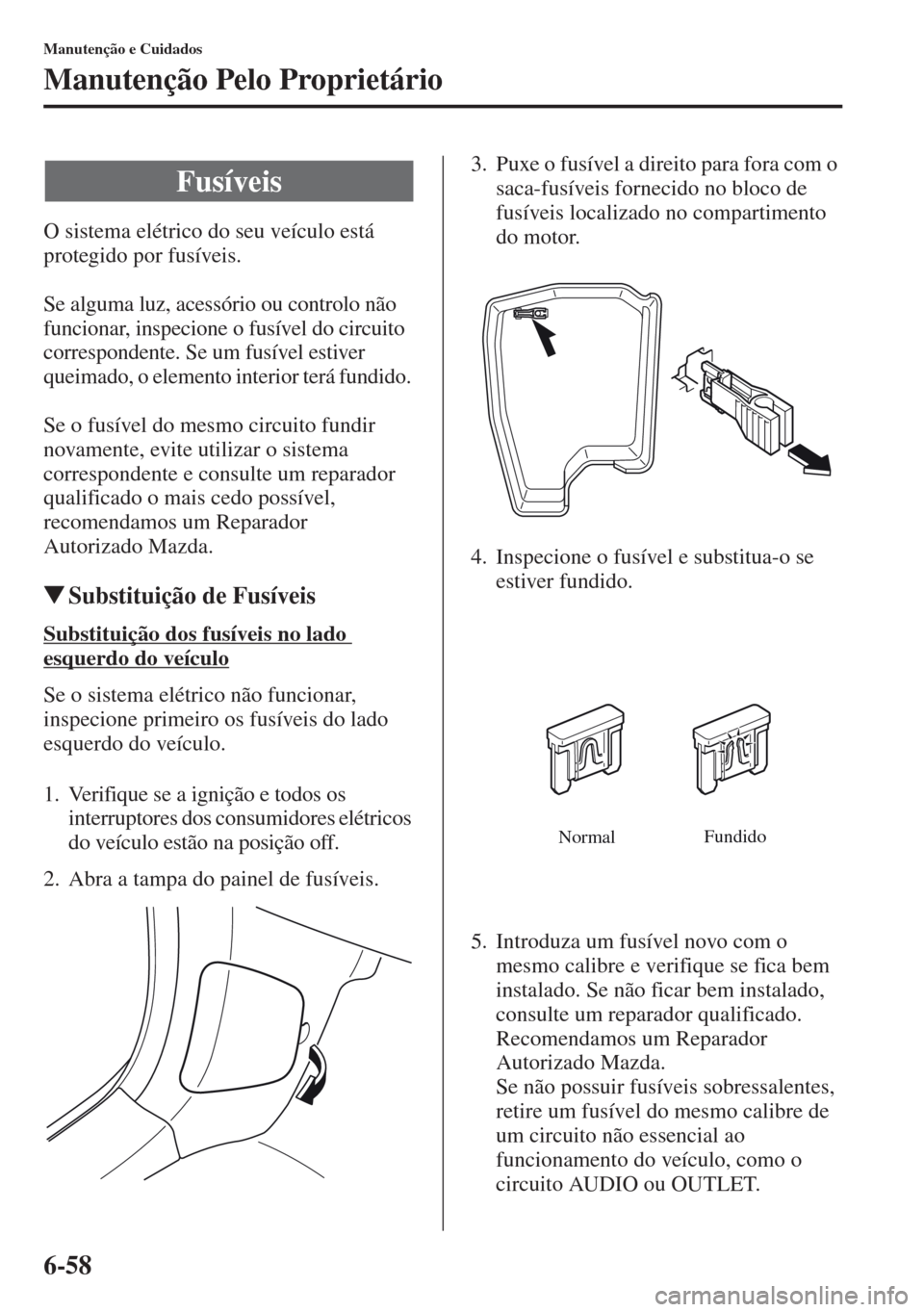

6-58
Manutenção e Cuidados
Manutenção Pelo Proprietário
O sistema elétrico do seu veículo está
protegido por fusíveis.
Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá fundido.
Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador
Autorizado Mazda.
Substituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.
1. Verifique se a ignição e todos os
interruptores dos consumidores elétricos
do veículo estão na posição off.
2. Abra a tampa do painel de fusíveis.3. Puxe o fusível a direito para fora com o
saca-fusíveis fornecido no bloco de
fusíveis localizado no compartimento
do motor.
4. Inspecione o fusível e substitua-o se
estiver fundido.
5. Introduza um fusível novo com o
mesmo calibre e verifique se fica bem
instalado. Se não ficar bem instalado,
consulte um reparador qualificado.
Recomendamos um Reparador
Autorizado Mazda.
Se não possuir fusíveis sobressalentes,
retire um fusível do mesmo calibre de
um circuito não essencial ao
funcionamento do veículo, como o
circuito AUDIO ou OUTLET.
Fusíveis
NormalFundido

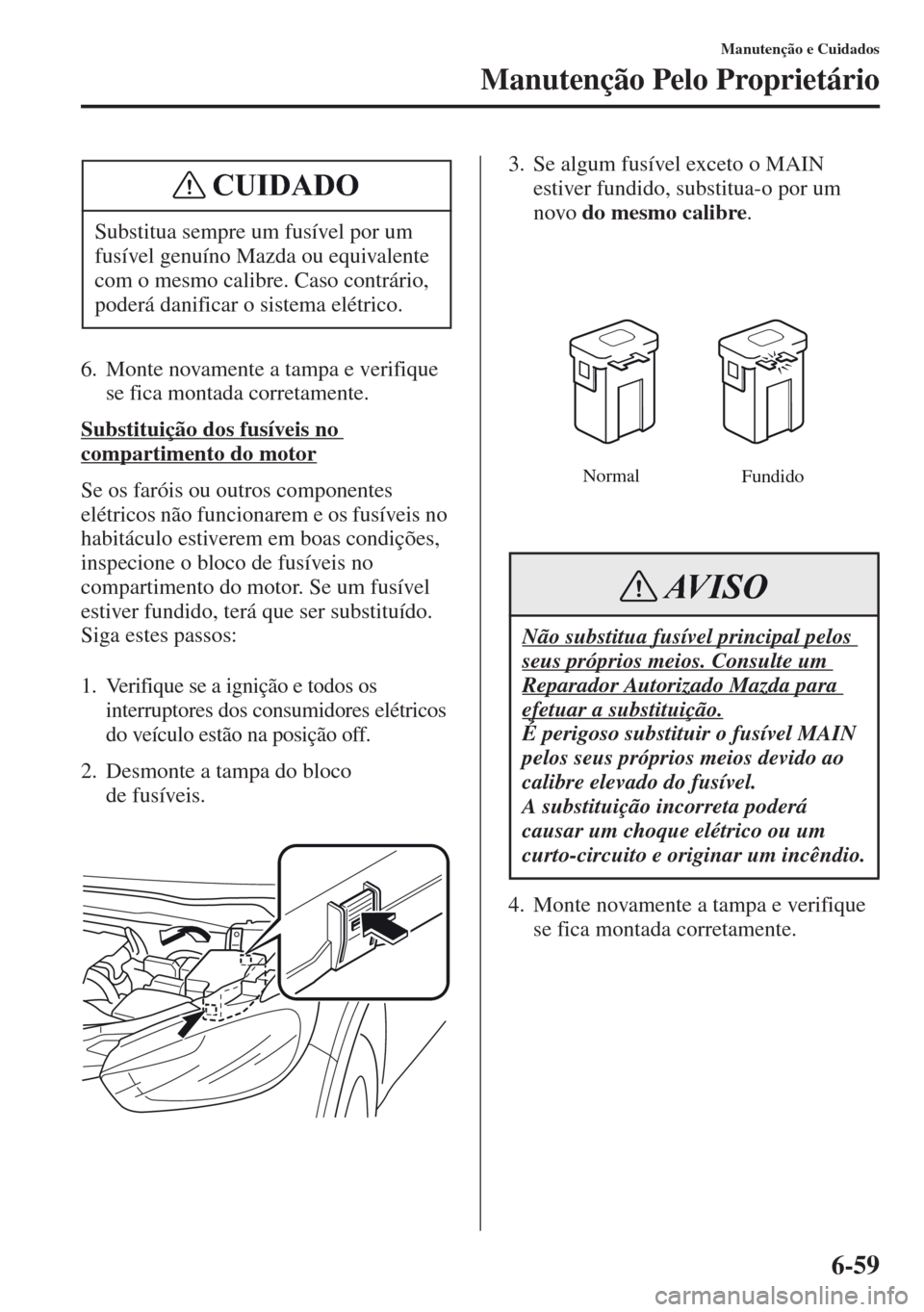

6-59
Manutenção e Cuidados
Manutenção Pelo Proprietário
6. Monte novamente a tampa e verifique
se fica montada corretamente.
Substituição dos fusíveis no
compartimento do motor
Se os faróis ou outros componentes
elétricos não funcionarem e os fusíveis no
habitáculo estiverem em boas condições,
inspecione o bloco de fusíveis no
compartimento do motor. Se um fusível
estiver fundido, terá que ser substituído.
Siga estes passos:
1. Verifique se a ignição e todos os
interruptores dos consumidores elétricos
do veículo estão na posição off.
2. Desmonte a tampa do bloco
de fusíveis.3. Se algum fusível exceto o MAIN
estiver fundido, substitua-o por um
novo do mesmo calibre.
4. Monte novamente a tampa e verifique
se fica montada corretamente. Substitua sempre um fusível por um
fusível genuíno Mazda ou equivalente
com o mesmo calibre. Caso contrário,
poderá danificar o sistema elétrico.
CUIDADO
Não substitua fusível principal pelos
seus próprios meios. Consulte um
Reparador Autorizado Mazda para
efetuar a substituição.
É perigoso substituir o fusível MAIN
pelos seus próprios meios devido ao
calibre elevado do fusível.
A substituição incorreta poderá
causar um choque elétrico ou um
curto-circuito e originar um incêndio.
Normal
Fundido
AVISO

6-60
Manutenção e Cuidados
Manutenção Pelo Proprietário
Descrição do Painel de Fusíveis
Bloco de fusíveis (Compartimento do motor)
DESCRIÇÃOCALIBRE
DO FUSÍVELCOMPONENTE PROTEGIDO
1 ADD FAN GE 30 A Ventoinha de arrefecimento*
2 IG2 30 A Para protecção de vários circuitos
3 INJECTOR 30 A Sistema de controlo do motor*
4 FAN DE 40 A Ventoinha de arrefecimento*
5 P.WINDOW1 30 A Vidros elétricos*
6— — —
7 ADD FAN DE 40 A Ventoinha de arrefecimento*
8 EVVT 20 A Sistema de controlo do motor*
9 DEFOG 40 A Desembaciador do vidro traseiro
10 DCDC DE 40 A Para proteção de vários circuitos*
11 FAN GE 30 A Ventoinha de arrefecimento*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Sistema de controlo do motor
16 ABS/DSC M 50 A ABS, Sistema de controlo dinâmico de estabilidade
17 50 A Para proteção de vários circuitos*
*Alguns modelos.

6-61
Manutenção e Cuidados
Manutenção Pelo Proprietário
*1 Com faróis de xénon
*2 Com faróis de halogéneo
DESCRIÇÃOCALIBRE
DO FUSÍVELCOMPONENTE PROTEGIDO
18 WIPER 20 A Limpa e lava pára-brisas
19 HEATER 40 A Ar condicionado
20 DCDC REG 30 A Para proteção de vários circuitos*
21 ENGINE.IG1 7,5 A Sistema de controlo do motor
22 C/U IG1 15 A Para protecção de vários circuitos
23 H/L LOW L HID L 15 A
Farol (LH)
*1, Luz de médios (LH)*2
24 H/L LOW R 15 A
Luz de médios (RH)*2
25 ENGINE3 15 A Sistema de controlo do motor
26 ENGINE2 15 A Sistema de controlo do motor
27 ENGINE1 15 A Sistema de controlo do motor
28 AT 15 A Sistema de controlo da transmissão
29 H/CLEAN 20 A Lava-faróis*
30 A/C 7,5 A Ar condicionado
31 AT PUMP 15 A Sistema de controlo da transmissão*
32 STOP 10 A Luzes de stop, Luz de nevoeiro traseira*
33 R.WIPER 15 A Limpa-vidro traseiro
34 H/L HI 20 A
Luzes de máximos
*2
35 HID R 15 A
Farol (RH)*1
36 FOG 15 A Luzes de nevoeiro dianteiras*
37 7,5 A Sistema de controlo do motor
38 AUDIO2 7,5 A Sistema de áudio
39 GLOW SIG 5 A Sistema de controlo do motor*
40 METER2 7,5 A Painel de instrumentos*
41 METER1 10 A Painel de instrumentos
42 SRS1 7,5 A Airbag
43 BOSE 25 A
Modelo equipado com sistema de áudio Bose
® *
44 AUDIO1 15 A Sistema de áudio
45 ABS/DSC S 30 A ABS, Sistema de controlo dinâmico de estabilidade
46 FUEL PUMP 15 A Sistema de combustível*
47 FUEL WARM 25 A Aquecedor de combustível*
48 TAIL 15 A Luzes de presença traseira, Luzes da matrícula
49 — — —
50 HAZARD 25 A Luzes de emergência, Luzes de mudança de direção
51 DRL 15 A —
52 R.OUTLET2 15 A Tomadas de acessórios
53 HORN 15 A Buzina
54 ROOM 15 A Luzes do habitáculo
*Alguns modelos.

6-62
Manutenção e Cuidados
Manutenção Pelo Proprietário
Bloco de fusíveis (Lado esquerdo)
DESCRIÇÃOCALIBRE
DO FUSÍVELCOMPONENTE PROTEGIDO
1 P.SEAT D 30 A Banco de regulação elétrica*
2 P.WINDOW3 30 A Vidros elétricos*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Vidros elétricos
5 SRS2/ESCL 15 A Bloqueio eletrónico da direção
6 D.LOCK 25 A Fecho central das portas
7 SEAT WARM 20 A Aquecedor do banco*
8 SUNROOF 10 A Teto de abrir*
9 F.OUTLET 15 A Tomadas de acessórios*
10 MIRROR 7,5 A Espelhos retrovisores exteriores elétricos
11 R.OUTLET1 15 A Tomadas de acessórios
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Desembaciador dos espelhos retrovisores exteriores*
18 — — —
19 — — —
*Alguns modelos.

6-63
Manutenção e Cuidados
Manutenção Pelo Proprietário
DESCRIÇÃOCALIBRE
DO FUSÍVELCOMPONENTE PROTEGIDO
20 AT IND 7,5 A Indicador de velocidade AT*
21 P.SEAT P 30 A —
*Alguns modelos.
