Page 329 of 594

5-22
Características Interiores
Sistema de Áudio
Os ficheiros AAC compatíveis são os
seguintes:
•A informação do nome da música,
nome do artista e nome do álbum no
ficheiro AAC está gravada como
designação de dados “compatível com
iTunes, m4a, Meta-Data” e é
visualizada.
•Os ficheiros AAC gravados sob
especificações diferentes das indicadas,
poderão não reproduzir normalmente
ou os nomes de ficheiros ou de pastas
poderão não ser indicados
corretamente.
•A extensão de ficheiro poderá não ser
fornecida dependendo do sistema
operativo do computador, versão,
software ou definições. Neste caso,
adicione a extensão do ficheiro “.m4a”
no fim do nome do ficheiro, de seguida
grave o CD.Sugestões de Utilização de
Dispositivo USB
Esta unidade suporta a reprodução de
ficheiros MP3/WMA/AAC gravados num
dispositivo USB.ItemConteúdo
Especificação MPEG-4 AAC
Resposta em
frequência8/11,025/12 kHz
16/22,05/24 kHz
32/44,1/48 kHz
Taxa de bits 24320 kbps
Esta unidade reproduz ficheiros de
extensão (.m4a) como ficheiro AAC.
Não utilize uma extensão de ficheiro
AAC em outro tipo de ficheiro. Caso
contrário, poderá resultar em ruído ou
avaria.
CUIDADO
NOTA
•Podem ser reproduzidos dados de
música (formato MP3/WMA/AAC
(.m4a)) armazenados num
dispositivo de armazenamento de
dados USB (como por exemplo uma
memória flash USB).
•Dependendo do tipo e da condição
da memória flash USB, poderá não
ser possível efetuar a reprodução
dos dados, mesmo que o ficheiro de
áudio esteja em conformidade com
a norma acima mencionada.
•Um ficheiro WMA/AAC protegido
por direitos de autor não poderá ser
reproduzido nesta unidade.
•A ordem dos dados de música
armazenados neste dispositivo poderá
variar da ordem de reprodução.
•Para evitar perder ou danificar os
dados armazenados, recomendamos
a realização de uma cópia de
segurança dos dados.
•Se um dispositivo exceder o valor
de corrente elétrica máximo de
500 mA, poderá não operar ou
recarregar quando for ligado.
•Não puxe um dispositivo USB para
fora durante o modo USB (puxe
apenas nos modos FM/AM radio
ou CD).
•O dispositivo não irá funcionar se os
dados e a palavra-passe estiverem
protegidos.
Page 330 of 594

5-23
Características Interiores
Sistema de Áudio
Especificação de ficheiros MP3
compatíveis
Os ficheiros MP3 compatíveis são os
seguintes:
•Os ficheiros MP3 gravados sob
especificações diferentes das indicadas,
poderão não reproduzir normalmente ou
os nomes de ficheiros ou de pastas
poderão não ser indicados corretamente.
•A extensão de ficheiro poderá não ser
fornecida dependendo do sistema
operativo do computador, versão,
software ou definições. Neste caso,
adicione a extensão do ficheiro “.mp3”
no fim do nome do ficheiro e de
seguida grave na memória.
Especificação de ficheiros WMA
compatíveis
Os ficheiros WMA compatíveis são os
seguintes:
•Os ficheiros WMA gravados sob
especificações diferentes das indicadas,
poderão não reproduzir normalmente
ou os nomes de ficheiros ou de pastas
poderão não ser indicados
corretamente.
•A extensão de ficheiro poderá não ser
fornecida dependendo do sistema
operativo do computador, versão,
software ou definições. Neste caso,
adicione a extensão do ficheiro “.wma”
no fim do nome do ficheiro e de
seguida grave na memória.
Especificação de ficheiros AAC
compatíveis
Os ficheiros AAC compatíveis são os
seguintes:
ItemConteúdo
EspecificaçãoMPEG1 AUDIO LAYER III
MPEG2 AUDIO LAYER III
MPEG2.5
Resposta em
frequência44,1/48/32 kHz (MPEG1)
22,05/24/16 kHz (MPEG2)
11,025/12/8 kHz (MPEG2.5)
Taxa de bits32320 kbps (MPEG1)
8160 kbps (MPEG2)
8160 kbps (MPEG2.5)
Esta unidade reproduz ficheiros de
extensão (.mp3) como ficheiro MP3. Não
utilize uma extensão de ficheiro MP3 em
outro tipo de ficheiro. Caso contrário,
poderá resultar em ruído ou avaria.
ItemConteúdo
EspecificaçãoWindows Media Audio Version
7.0, 8.0, 9.0 (standard)
Resposta em
frequência
8/11,025 kHz (LOW) 16/22,05 kHz
(MID) 44,1/48/32 kHz (HI)
Taxa de bits 32320 kbps
CUIDADO
Esta unidade reproduz ficheiros de
extensão (.wma) como ficheiro WMA.
Não coloque uma extensão de ficheiro
WMA em outro tipo de ficheiro. Caso
contrário, poderá resultar em ruído ou
avaria.
ItemConteúdo
Especificação MPEG4 AAC-LC
Resposta em
frequência8/11,025/12 kHz 16/22,05/24 kHz
32/44,1/48 kHz
Taxa de bits 16320 kbps
Esta unidade reproduz ficheiros de
extensão (.aac*1/.m4a) como ficheiro
AAC. Não utilize uma extensão de
ficheiro AAC em outro tipo de
ficheiro. Caso contrário, poderá
resultar em ruído ou avaria.
*1 Tipo C/Tipo D Consulte Sistemas
de Áudio (Tipo C/Tipo D) na
página 5-41.
CUIDADO
CUIDADO
Page 331 of 594

5-24
Características Interiores
Sistema de Áudio
•Os ficheiros AAC gravados sob
especificações diferentes das indicadas,
poderão não reproduzir normalmente ou
os nomes de ficheiros ou de pastas
poderão não ser indicados corretamente.
•A extensão de ficheiro poderá não ser
fornecida dependendo do sistema
operativo do computador, versão,
software ou definições. Neste caso,
adicione a extensão do ficheiro
“.aac
*1” ou “.m4a” no fim do nome do
ficheiro e de seguida grave na
memória.
*1 Tipo C/Tipo D Consulte Sistemas
de Áudio (Tipo C/Tipo D) na
página 5-41.
Sugestões de Utilização para o
iPod
Esta unidade suporta a reprodução de
ficheiros de música gravados num iPod.
•iPod é uma marca registada da Apple
Inc., nos Estados Unidos e noutros
países.
•iPod classic é uma marca registada da
Apple Inc., nos Estados Unidos e
noutros países.
•iPod nano é uma marca registada da
Apple Inc., nos Estados Unidos e
noutros países.
•iPod touch é uma marca registada da
Apple Inc., nos Estados Unidos e
noutros países.
•iPhone é uma marca registada da Apple
Inc., nos Estados Unidos e noutros
países.
Os modelos de iPod compatíveis são os
seguintes:
(Tipo A/Tipo B)
•iPod: 5G
•iPod classic
•iPod nano: 1/2/3/4/5G•iPod touch
*1: 1/2G
•iPhone
*1: 3G/3GS
*1 Apenas a função iPod
(Tipo C/Tipo D)
•iPod classic
•iPod nano: 4/5/6G
•iPod touch
*1: 2/3/4G
•iPhone*1: 3GS/4/4S
*1 Apenas a função iPod
•Retire o iPod quando não estiver em
utilização. Como o iPod não foi
concebido para suportar variações
excessivas de temperatura, se for
deixado no habitáculo, poderá
sofrer danos ou a bateria poderá
deteriorar-se devido a uma
temperatura ou humidade excessiva
no habitáculo.
•A Mazda não poderá garantir a
recuperação de quaisquer dados no
iPod se estes se perderem quando
estiver ligado à unidade.
•Se a bateria do iPod se deteriorar,
poderá não ser possível recarregar o
iPod nem reproduzir música quando
for ligado à unidade. Substitua
imediatamente a bateria do iPod.
•Tenha atenção para não entalar o
cabo de ligação do iPod quando
abrir/fechar a consola central.
•Para mais informações sobre a
utilização do iPod, consulte o
manual de instruções do iPod.
•Quando ligar o iPod a uma entrada
USB, todos os comandos são
efetuados a partir da unidade de
áudio. Não é possível controlar o
iPod através do mesmo.
CUIDADO
Page 332 of 594
5-25
Características Interiores
Sistema de Áudio

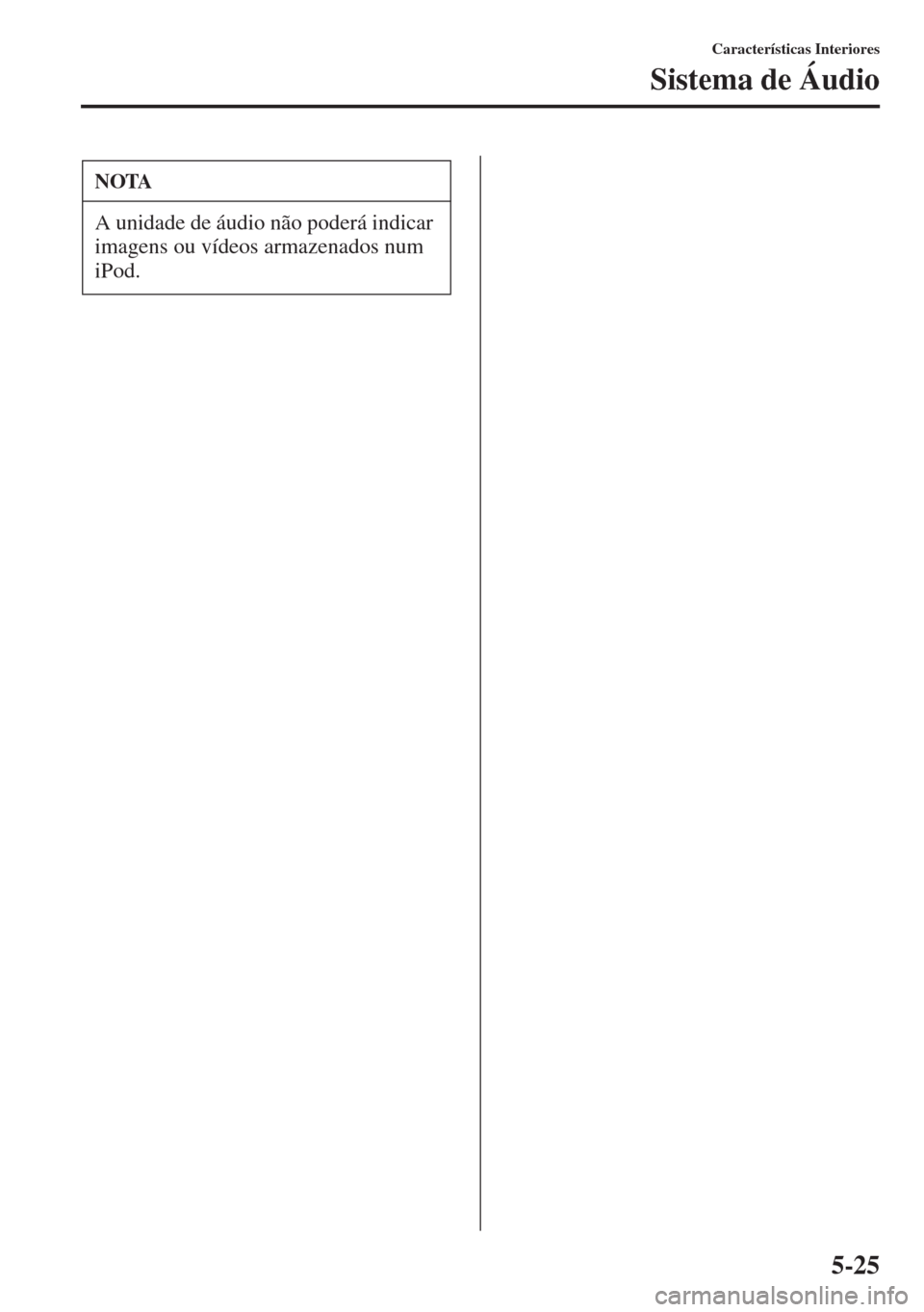

NOTA
A unidade de áudio não poderá indicar
imagens ou vídeos armazenados num
iPod.
Page 333 of 594
Page 334 of 594
5-27
Características Interiores
Sistema de Áudio
1ON-OFF/Volume/Controlo de Som ............................................................... página 5-28
2Operar o Rádio (Tipo A)................................................................................ página 5-30
3Operar o Rádio (Tipo B) ................................................................................ página 5-32
4Operar o Leitor de CD ................................................................................... página 5-36
5Entrada Auxiliar/USB.................................................................................... página 5-39
6Indicações de Erro ......................................................................................... página 5-39
Sistemas de Áudio (Tipo A/Tipo B)*
Tipo B (RDS* compatível) Tipo A (RDS* não compatível)
* Sistema de Dados de Rádio
A ilustração representa uma unidade de áudio.
*Alguns modelos.
Page 335 of 594
5-28
Características Interiores
Sistema de Áudio
ON-OFF/Volume/Controlo de Som
ON-OFF
Coloque a ignição na posição ACC ou
ON. Para ligar o sistema de áudio,
pressione o manípulo ON-OFF/Volume.
Para desligar o sistema de áudio,
pressione novamente o manípulo
ON-OFF/Volume.
Regulação do volume
Para regular o volume, rode o manípulo
ON-OFF/Volume. Para aumentar o
volume, rode o manípulo ON-OFF/
Volume para a direita, para diminuir rode
o manípulo para a esquerda.
Controlo do som
1. Para selecionar a função, pressione o
manípulo de controlo do som. A
função selecionada será indicada.2. Rode o manípulo de controlo do som
para regular as funções selecionadas do
seguinte modo:
Manípulo de controlo do somManípulo ON-OFF/Volume
A figura é um exemplo de uma unidade tipo A.
Page 336 of 594

5-29
Características Interiores
Sistema de Áudio
*1 Tipo B
Controlo Automático do Volume (ALC)
O controlo automático do volume (ALC)
varia automaticamente o volume do som
de acordo com a velocidade do veículo.
Quando maior a velocidade do veículo,
maior será o volume do som. O ALC
possui os modos ALC OFF e ALC
LEVEL 1 a 7. Em ALC LEVEL 7, a
quantidade que o volume pode aumentar
encontra-se no nível máximo. Selecione o
modo de acordo com as condições de
condução.
Configuração da Frequência
Alternativa (AF) (Tipo B)
A função AF do Sistema de Dados de
Rádio (RDS) pode ser ligada ou
desligada.
Consulte Operar o Rádio (Tipo B) na
página 5-32.
Configuração de Programa Regional
(REG) (Tipo B)
A função REG do Sistema de Dados de
Rádio (RDS) pode ser ligada ou
desligada.
Consulte Operar o Rádio (Tipo B) na
página 5-32.
Indicação
Valor de configuração
Rodar
para a
EsquerdaRodar
para a
Direita
(Ajuste automático do
volume)Diminuição
do volumeAumento
do volume
(Volume de som baixo)Diminuir
gravesAumentar
graves
(Sons agudos)Diminuir
agudosAumentar
agudos
(Equilíbrio do volume
frente/trás)Passar o
som para a
frentePassar o
som para
trás
(Equilíbrio do volume
esquerda/direita)Passar o
som para a
esquerdaPassar o
som para a
direita
(Som do sistema de
áudio)Off On
(Configuração da
frequência alternativa
(AF))
*1
Off On
(Configuração de
Programa Regional
(REG))
*1
Off On
NOTA
Cerca de 5 segundos após selecionar
qualquer modo, a função volume será
selecionada automaticamente. Para
colocar a zeros as funções BASS,
TREBLE, FADE e BALANCE,
pressione o manípulo de controlo do
som durante 2 segundos. A unidade irá
emitir um sinal sonoro e será
visualizado “CLEAR”.
