4-160
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
(Indicação das linhas auxiliares do percurso previsto do veículo)
Quando é efetuada marcha-atrás junto a um objeto tridimensional
Quando é efetuada marcha-atrás junto a um objeto suspenso, o veículo poderá embater no
objeto mesmo que a linha de percurso antecipado não toque no objeto no ecrã. A posição
do objeto indicado no ecrã é diferente da posição atual devido ao facto das linhas de
percurso antecipadas no ecrã serem indicadas com base numa superfície de estrada
horizontal. Quando é efetuada marcha-atrás junto a um objeto suspenso, verifique a
traseira do veículo e as condições circundantes diretamente com os próprios olhos.
Ajuste da Qualidade da Imagem
O ajuste da qualidade de imagem pode ser realizado quando a alavanca de velocidades se
encontra em marcha-atrás (R).
Existem quatro configurações que podem ser ajustadas, incluindo brilho, contraste, cor e
tonalidade. Quando ajustar, preste atenção suficiente à área circundante ao veículo.
1. Pressione o botão de configuração ( ) para visualizar o ecrã de ajuste da qualidade
de imagem.
2. Pressione os botões de ecrã e para alterar o valor definido.
Ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo
quando estiver parado:
Não ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo
enquanto estiver a conduzir: É perigoso ajustar a qualidade da imagem do ecrã de
monitorização da traseira do veículo como o brilho, contraste, cor e tonalidade, durante a
condução do veículo, pois poderá desviar a sua atenção da estrada e sofrer um acidente.
Por motivos de segurança, observe a zona circundante ao veículo
(Imagem no ecrã) (Vista atual)
AVISO

4-161
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Pressione o botão de ecrã para voltar à visualização da imagem da câmara.
Reconfiguração
Todos os valores de configuração do ecrã podem ser reconfigurados para os seus
valores iniciais.
1. Pressione o botão de configuração ( ) para visualizar o ecrã de ajuste da qualidade
de imagem.
2. Pressione o botão de ecrã .
3. Pressione o botão de ecrã .

4-162
Durante a Condução
Sistema de Sensores de Estacionamento
O sistema de sensores de estacionamento possui sensores de ultra-sons para detetar
obstáculos junto ao veículo quando estaciona numa garagem ou em paralelo com outros
veículo quando o veículo se movimenta a uma velocidade igual ou inferior a 10 km/h.
O sistema está equipado com um dispositivo de assistência para notificar o condutor da
distância aproximada desde o veículo à sua vizinhança, através de um sinal sonoro e de
uma indicação de deteção de obstrução*.
Sistema de Sensores de Estacionamento*
Não confie plenamente no sistema de sensores de estacionamento e confirme sempre
visualmente a presença de obstáculos à volta do veículo.
Este sistema pode auxiliar o condutor na realização de manobras do veículo enquanto
estaciona. O alcance dos sensores é limitado, portanto se confiar plenamente no
sistema sem verificar visualmente a presença de obstáculos junto ao veículo poderá
sofrer um acidente. Verifique sempre visualmente a zona circundante do veículo
quando estiver a realizar manobras.
Sensores dianteiros
Sensores de canto dianteirosSensores traseiros
Sensores de canto traseiros
AVISO
*Alguns modelos.

4-163
Durante a Condução
Sistema de Sensores de Estacionamento
NOTA
•Não monte quaisquer acessórios dentro do raio de alcance dos sensores. Poderá
afetar o funcionamento do sistema.
•Dependendo do tipo de obstáculo e das condições circundantes ao veículo, o raio de
alcance de um sensor poderá diminuir, ou os sensores poderão não detetar obstáculos.
•O sistema poderá não funcionar normalmente nas seguintes condições:
• Aderência de lama, gelo ou neve na zona do sensor (Retoma o funcionamento
normal quando removida).
• A zona do sensor contém gelo (Retoma o funcionamento normal quando o gelo
é removido).
• O sensor está coberto com uma mão.
• O sensor sofre várias pancadas.
• O veículo está excessivamente inclinado.
• Em condições climatéricas extremamente quentes ou frias.
• O veículo é conduzido em estradas com lombas, inclinações, estradas de gravilha
ou cobertas de relva.
• Qualquer dispositivo que gere ultra-sons que se encontre junto ao veículo, como
por exemplo outra buzina de um veículo, o som do motor de um motociclo, o som
dos travões pneumáticos de um veículo pesado, ou os sensores de outro veículo.
• O veículo é conduzido sob forte chuva ou em condiçõ
es de estrada causadoras de
salpicos de água.
• O veículo possui instalada uma antena de transmissor de rádio.
• O veículo move-se no sentido de um poste ou barreira de estacionamento.
• Existe um obstáculo muito próximo do sensor.
•Os obstáculos de altura inferior ao pára-choques poderão não ser detetados. Obstáculos
de altura inferior ao pára-choques ou mais estreitos que tenham sido inicialmente
detetados mas que deixam de ser detetados consoante a aproximação do veículo.
•Os seguintes tipos de obstáculos poderão não ser detetados:
• Objetos estreitos como um cabo ou corda
• Objetos que absorvem facilmente ondas sonoras como o algodão ou a neve
• Objetos com arestas
• Objetos muito altos e largos no topo
• Objetos pequenos, de comprimento reduzido
•Inspecione sempre o sistema num reparador qualificado, recomendamos um Reparador
Autorizado Mazda se os pára-choques sofrerem algum impacto, mesmo numa colisão
ligeira. Se os sensores forem desviados, não poderão detetar obstáculos.
•O sistema poderá estar avariado se o sinal sonoro não for operado ou se a luz
indicadora não ligar, quando o interruptor dos sensores de estacionamento for ligado.
Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.

4-164
Durante a Condução
Sistema de Sensores de Estacionamento

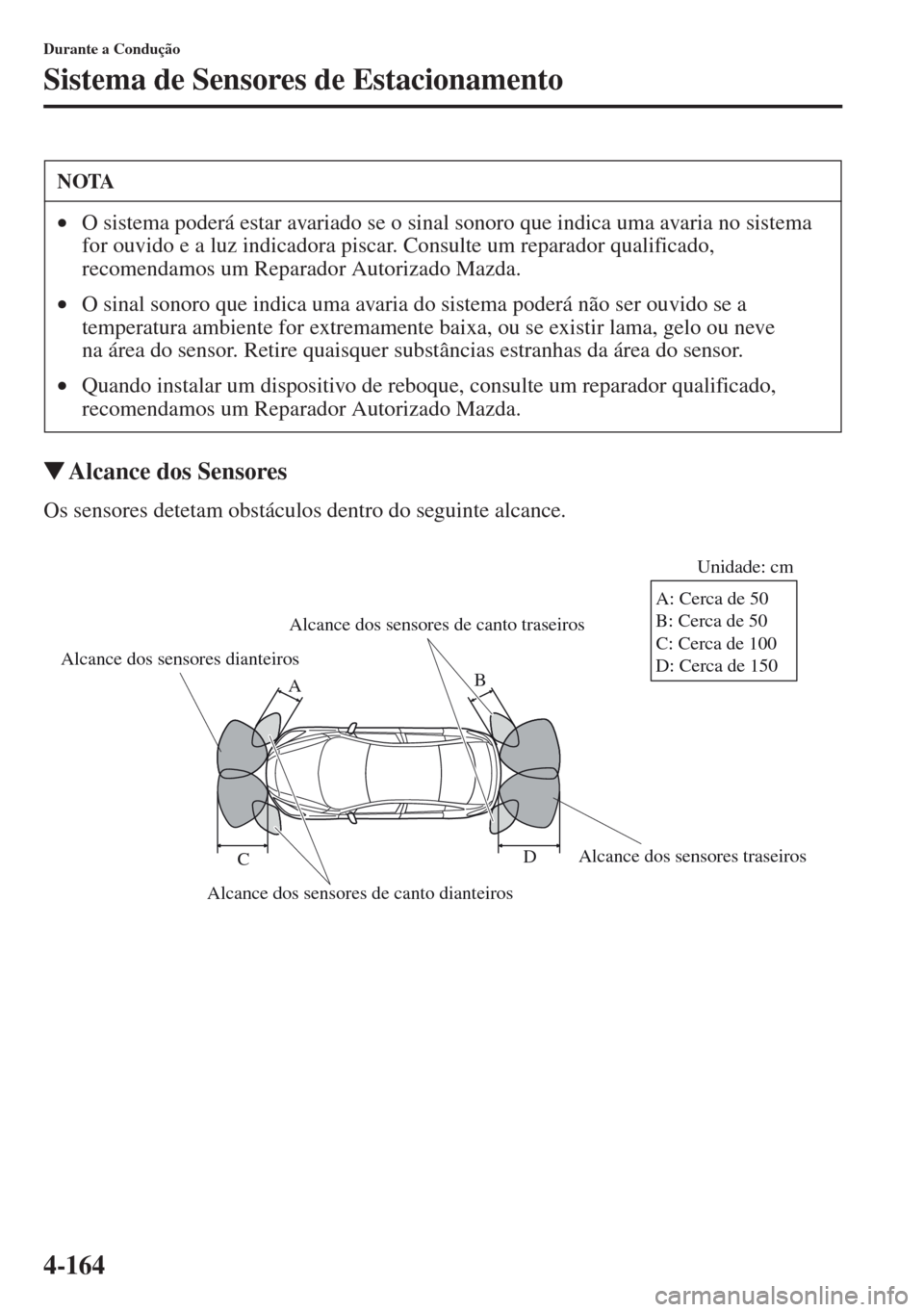

Alcance dos Sensores
Os sensores detetam obstáculos dentro do seguinte alcance.
NOTA
•O sistema poderá estar avariado se o sinal sonoro que indica uma avaria no sistema
for ouvido e a luz indicadora piscar. Consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
•O sinal sonoro que indica uma avaria do sistema poderá não ser ouvido se a
temperatura ambiente for extremamente baixa, ou se existir lama, gelo ou neve
na área do sensor. Retire quaisquer substâncias estranhas da área do sensor.
•Quando instalar um dispositivo de reboque, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Alcance dos sensores dianteiros
Alcance dos sensores de canto dianteirosAlcance dos sensores traseiros Alcance dos sensores de canto traseirosBUnidade: cm
A
D
CA: Cerca de 50
B: Cerca de 50
C: Cerca de 100
D: Cerca de 150

4-165
Durante a Condução
Sistema de Sensores de Estacionamento
Operação do Sistema de Sensores de Estacionamento
O interruptor pode ser ativado quando a ignição é comutada para a posição ON, a alavanca
de velocidades se encontra em qualquer posição exceto marcha-atrás (R) e a velocidade do
veículo é igual ou inferior a 10 km/h.
Quando o interruptor dos sensores de estacionamento é pressionado, é ouvido um sinal
sonoro, a indicação de deteção de obstrução* é visualizada no ecrã de áudio e a luz
indicadora no interruptor é ligada.
Condição de funcionamento dos sensores de estacionamento
O sistema pode ser utilizado quando a ignição está na posição ON e o Sistema de Sensores
de Estacionamento é ativado através do respetivo interruptor.
O sistema irá então operar quando a alavanca de velocidades for colocada na posição de
marcha-atrás (R).
Os sensores detetam obstáculos nas seguintes condições:
O sistema é cancelado nas seguintes condições:
•O interruptor dos sensores de estacionamento é pressionado quando o sensor de
estacionamento se encontra em funcionamento.
•A velocidade do veículo é igual ou superior a 10 km/h.
NOTA
Se o sistema for cancelado, não será restaurado automaticamente mesmo quando a
velocidade do veículo tiver diminuído para um valor igual ou inferior a 10 km/h.
SensorCondição
Sensores DianteirosA alavanca de velocidades está em qualquer posição exceto (R) e a velocidade do
veículo é igual ou inferior a 10 km/h.
Sensores de Canto
DianteirosA velocidade do veículo é igual ou inferior a 10 km/h.
Sensores Traseiros A alavanca de velocidades está na posição (R).
Sensores de Canto
TraseirosA alavanca de velocidades está na posição (R), a velocidade do veículo é igual ou
inferior a 10 km/h.
Luz indicadora
*Alguns modelos.

4-166
Durante a Condução
Sistema de Sensores de Estacionamento
Indicação de Detecção de Obstrução*
É indicada a posição de um sensor que detetou uma obstrução. O indicador liga em
diferentes zonas consoante a distância para a obstrução detetada pelo sensor.
À medida que o veículo se aproxima de uma obstrução, a zona no indicador mais próxima
do veículo é iluminada.
Para veículos com sistema de sensores de estacionamento, é visualizado no ecrã o
indicador traseiro tipo B.
Dianteiro Traseiros tipo A Traseiros tipo B
Alcance do
sensor de canto
direitoAlcance do
sensor de canto
direitoAlcance do
sensor de
canto direito
Alcance do
sensor de canto
esquerdoAlcance do
sensor de canto
esquerdo
Alcance do
s
ensor de canto
esquerdo Alcance
dos sensores
dianteirosAlcance
dos sensores
traseiros
Alcance dos sensores traseiros
*Alguns modelos.

4-167
Durante a Condução
Sistema de Sensores de Estacionamento

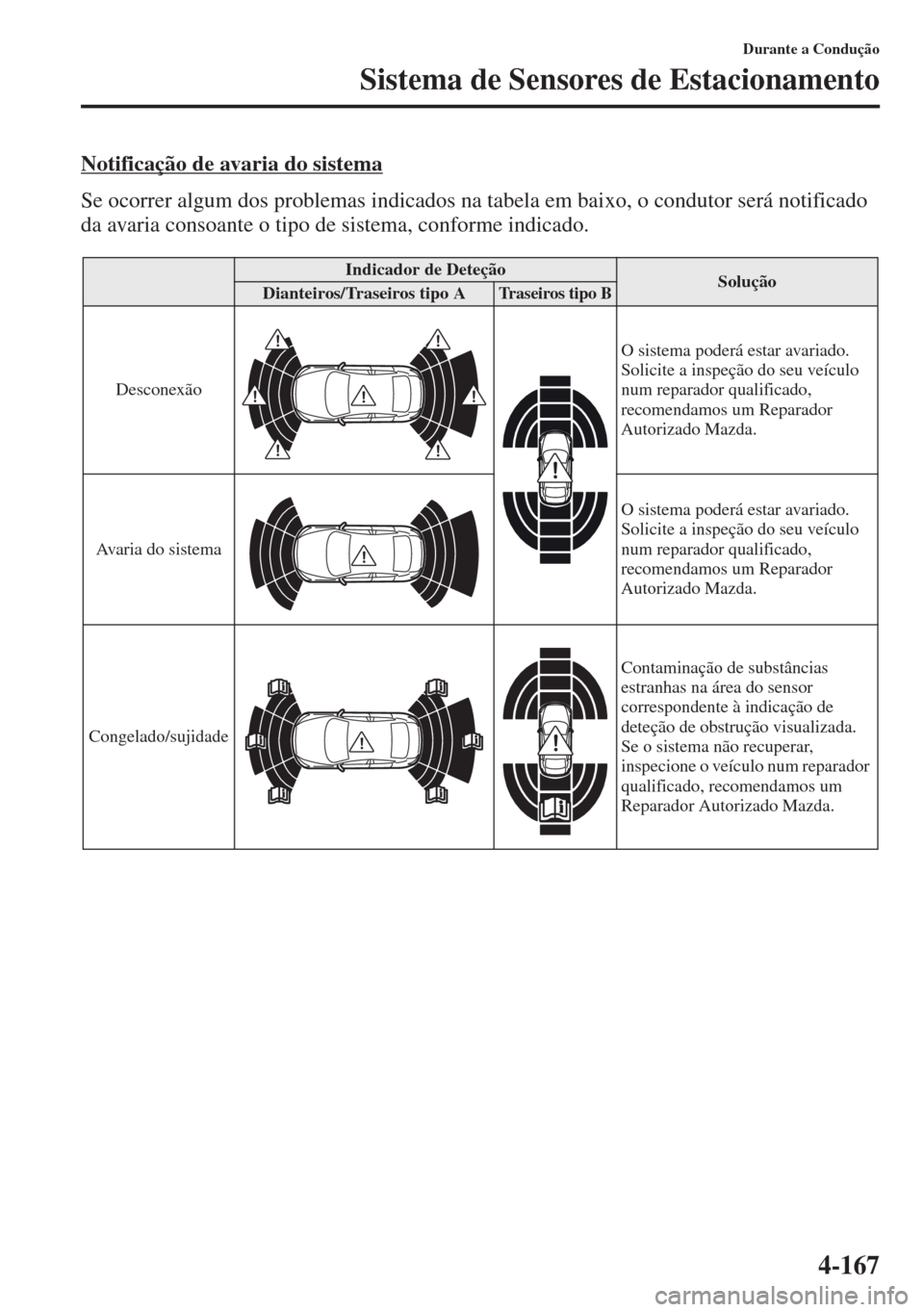

Notificação de avaria do sistema
Se ocorrer algum dos problemas indicados na tabela em baixo, o condutor será notificado
da avaria consoante o tipo de sistema, conforme indicado.
Indicador de DeteçãoSoluçãoDianteiros/Traseiros tipo ATraseiros tipo B
DesconexãoO sistema poderá estar avariado.
Solicite a inspeção do seu veículo
num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Avaria do sistemaO sistema poderá estar avariado.
Solicite a inspeção do seu veículo
num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Congelado/sujidadeContaminação de substâncias
estranhas na área do sensor
correspondente à indicação de
deteção de obstrução visualizada.
Se o sistema não recuperar,
inspecione o veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
