2013 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

4-152
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)
Por motivos de segurança, observe a zona circundante ao veículo
(Visualização da condição) (Condição do veículo)
Por motivos de segurança, observe a zona circundante ao veículo
(Visualização da condição) (Condição do veículo)

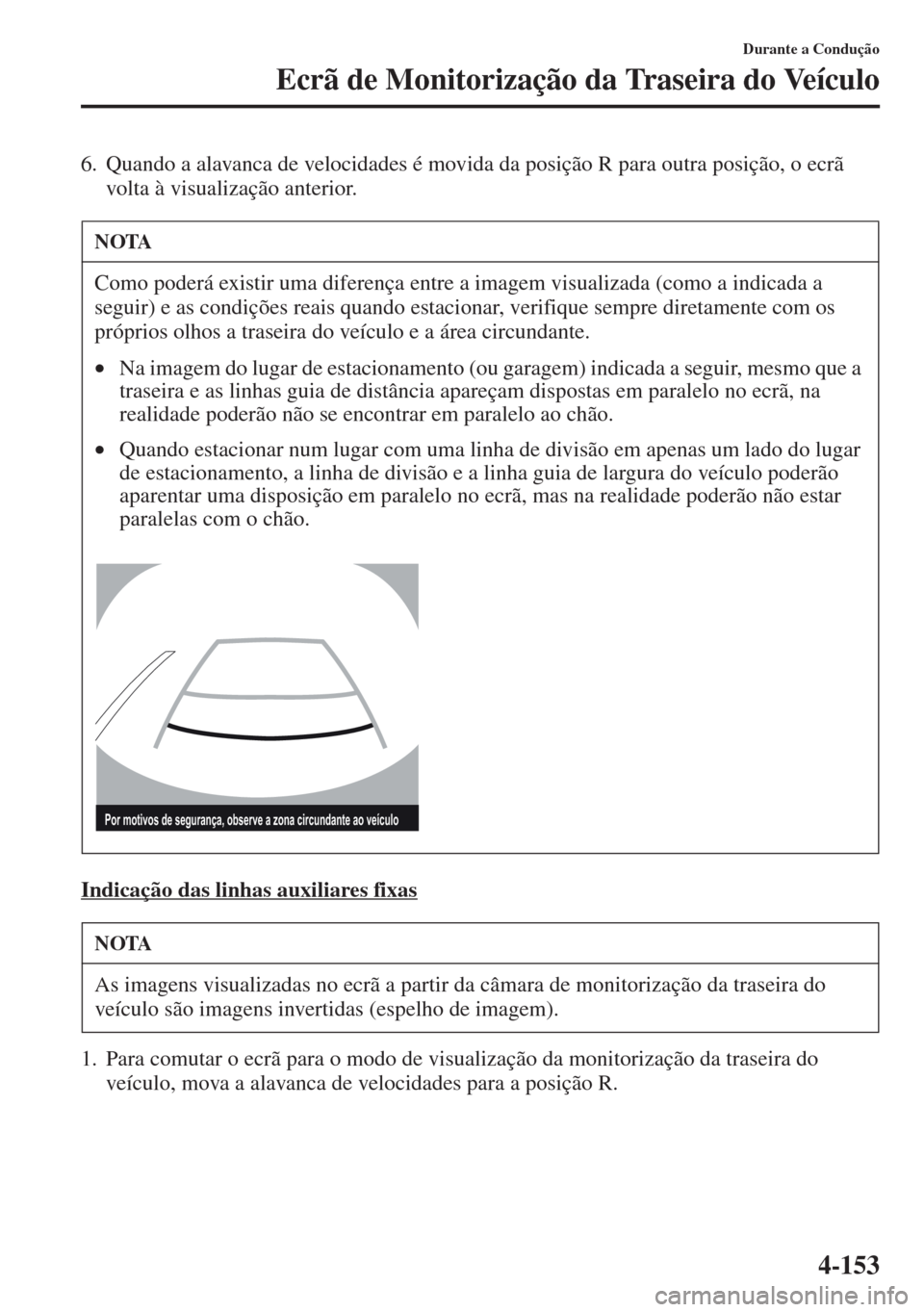

4-153
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
6. Quando a alavanca de velocidades é movida da posição R para outra posição, o ecrã
volta à visualização anterior.
Indicação das linhas auxiliares fixas
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades para a posição R.
NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada a seguir, mesmo que a
traseira e as linhas guia de distância apareçam dispostas em paralelo no ecrã, na
realidade poderão não se encontrar em paralelo ao chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar uma disposição em paralelo no ecrã, mas na realidade poderão não estar
paralelas com o chão.
NOTA
As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
Por motivos de segurança, observe a zona circundante ao veículo

4-154
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
2. Confirmando as condições circundantes, efetue marcha-atrás.
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
Por motivos de segurança, observe a zona circundante ao veículo
(Visualização da condição) (Condição do veículo)

4-155
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e
de seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)
6. Quando a alavanca de velocidades é movida da posição R para outra posição, o ecrã
volta à visualização anterior.
Por motivos de segurança, observe a zona circundante ao veículo
(Visualização da condição) (Condição do veículo)

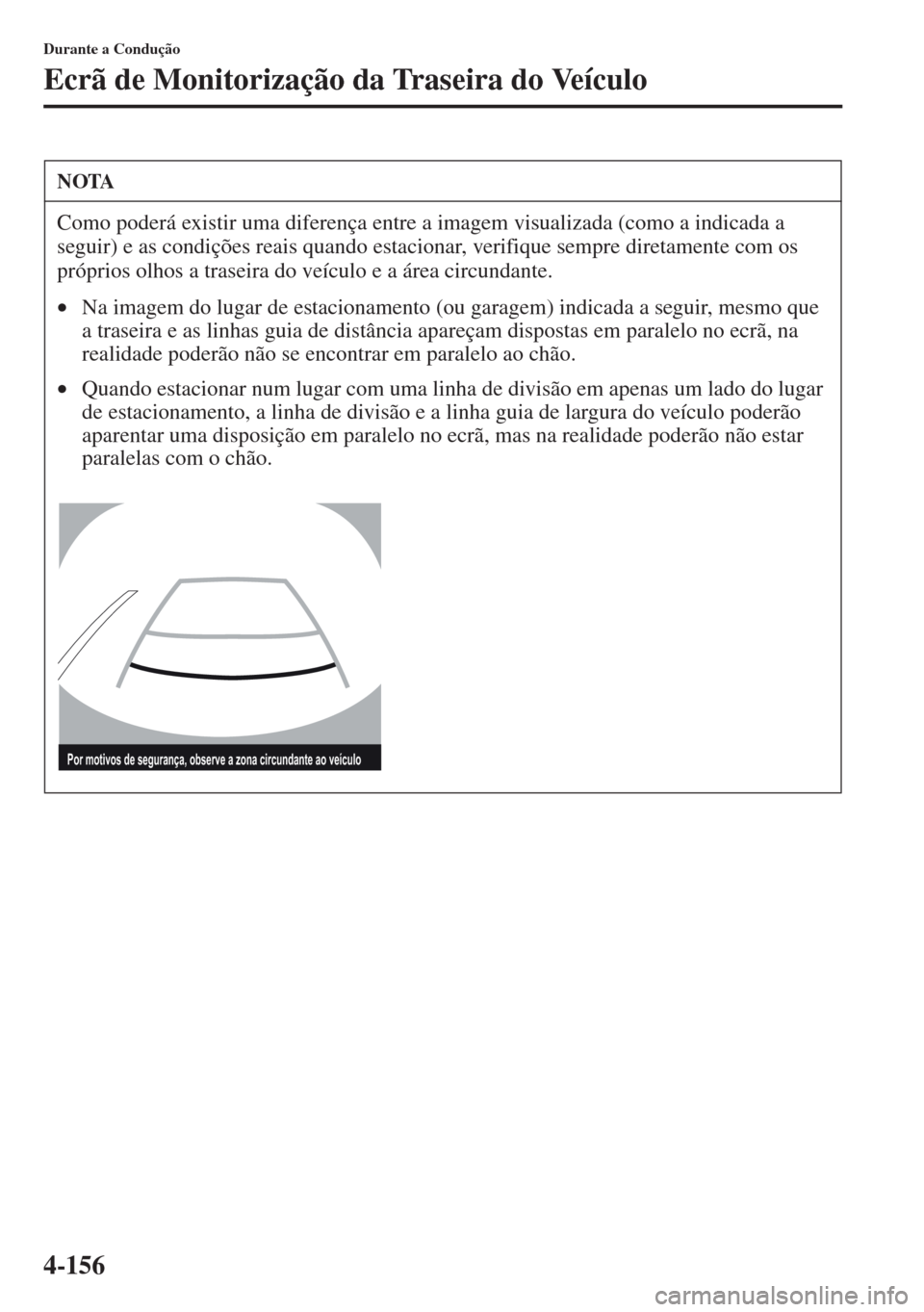

4-156
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada a seguir, mesmo que
a traseira e as linhas guia de distância apareçam dispostas em paralelo no ecrã, na
realidade poderão não se encontrar em paralelo ao chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar uma disposição em paralelo no ecrã, mas na realidade poderão não estar
paralelas com o chão.
Por motivos de segurança, observe a zona circundante ao veículo

4-157
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Variação Entre as Condições Atuais da Estrada e a Imagem Visualizada
Ocorre alguma variação entre a estrada atual e a estrada visualizada. Tal variação numa
perspetiva de distância poderá originar um acidente. Anote as seguintes condições que
possam causar uma variação da distância.
Quando o veículo é inclinado devido ao peso dos passageiros e da carga
Quando a traseira do veículo se encontra rebaixada, o objeto visualizado no ecrã aparece a
uma distância superior à distância real.
Variação Objeto

4-158
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Quando existe uma inclinação acentuada atrás do veículo
Quando existe uma inclinação acentuada (descida) atrás do veículo, o objeto visualizado
no ecrã aparenta uma distância superior (descida: mais perto) à distância a que se encontra
na realidade.
Aparenta uma
distância
superior à
distância realAparenta
uma
distância
inferior à
distância
real
Objeto na posição
atual Objeto na posição atual
Objeto no ecrã
A: Distância entre o veículo e o objeto
indicada no ecrã.
B: Distância real entre o veículo e o objeto.Objeto no ecrã

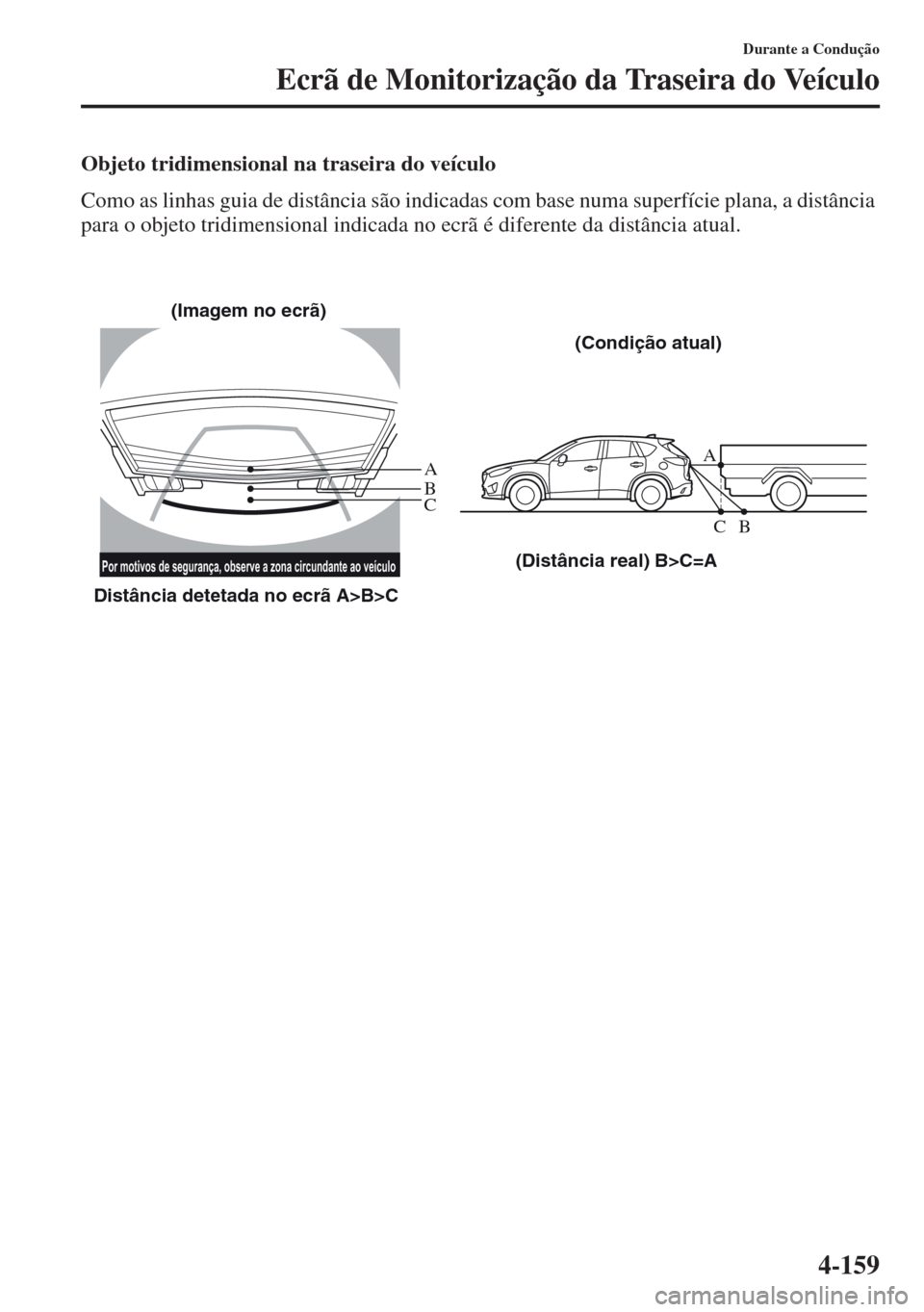

4-159
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Objeto tridimensional na traseira do veículo
Como as linhas guia de distância são indicadas com base numa superfície plana, a distância
para o objeto tridimensional indicada no ecrã é diferente da distância atual.
Por motivos de segurança, observe a zona circundante ao veículo
A
A
C B
CB
(Distância real) B>C=A
Distância detetada no ecrã A>B>C(Imagem no ecrã)
(Condição atual)
