2013 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

6-8
Manutenção e Cuidados
Manutenção Programada
Símbolos do diagrama:
I:Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R:Substituir
C:Limpar
T:Apertar
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108120132144
×1.000 km153045607590105120135150165180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 E SKYACTIV-D 2.2
Correias de acessórios
*2IIIIIIIIIIII
Óleo do motor
*3*4RRRRRRRRRRRR
Filtro de óleo do motor
*3RRRRRRRRRRRR
Filtro de ar
*5CCCRCCCRCCCR
Sistema de arrefecimento IIIIII
Líquido de arrefecimento
do motorTipo FL22
*6Substituir nos primeiros 195.000 km ou 10 anos; posteriormente,
a cada 90.000 km ou em períodos de 5 anos.
Outros Substituir a cada 2 anos.
Peso específico e nível do eletrólito da bateria IIIIIIIIIIII
Linhas, tubos e ligações dos travões IIIIIIIIIIII
Óleo dos travões
*7IRIRIRIRIRIR
Travão de estacionamento IIIIIIIIIIII
Servo-freio (Amplificador dos travões) e
tubagens dos travõesIIIIIIIIIIII
Travões de disco IIIIIIIIIIII
Tirantes e funcionamento da direçãoIIIIII
Óleo do diferencial traseiro
*8*9
Óleo da caixa de transferência*8
Suspensão dianteira e traseira, uniões esféricas
e folga axial dos rolamentos das rodasIIIIIIIIIIII
Foles dos semi-eixos IIII
Sistema de escape e blindagem ao calor Inspecionar a cada 75.000 km
Parafusos e porcas do chassis e carroçariaTTTTTTTTTTTT
Condição da carroçaria
(oxidação, corrosão e perfuração)Inspecionar anualmente.
Filtro de ar do habitáculo (se equipado)RRRRRRRRRRRR
Pneus (incluindo pneu sobressalente)
(com ajuste de pressão)IIIIIIIIIIII
Kit de reparação de pneu furado
(se equipado)
*10Inspecionar anualmente.

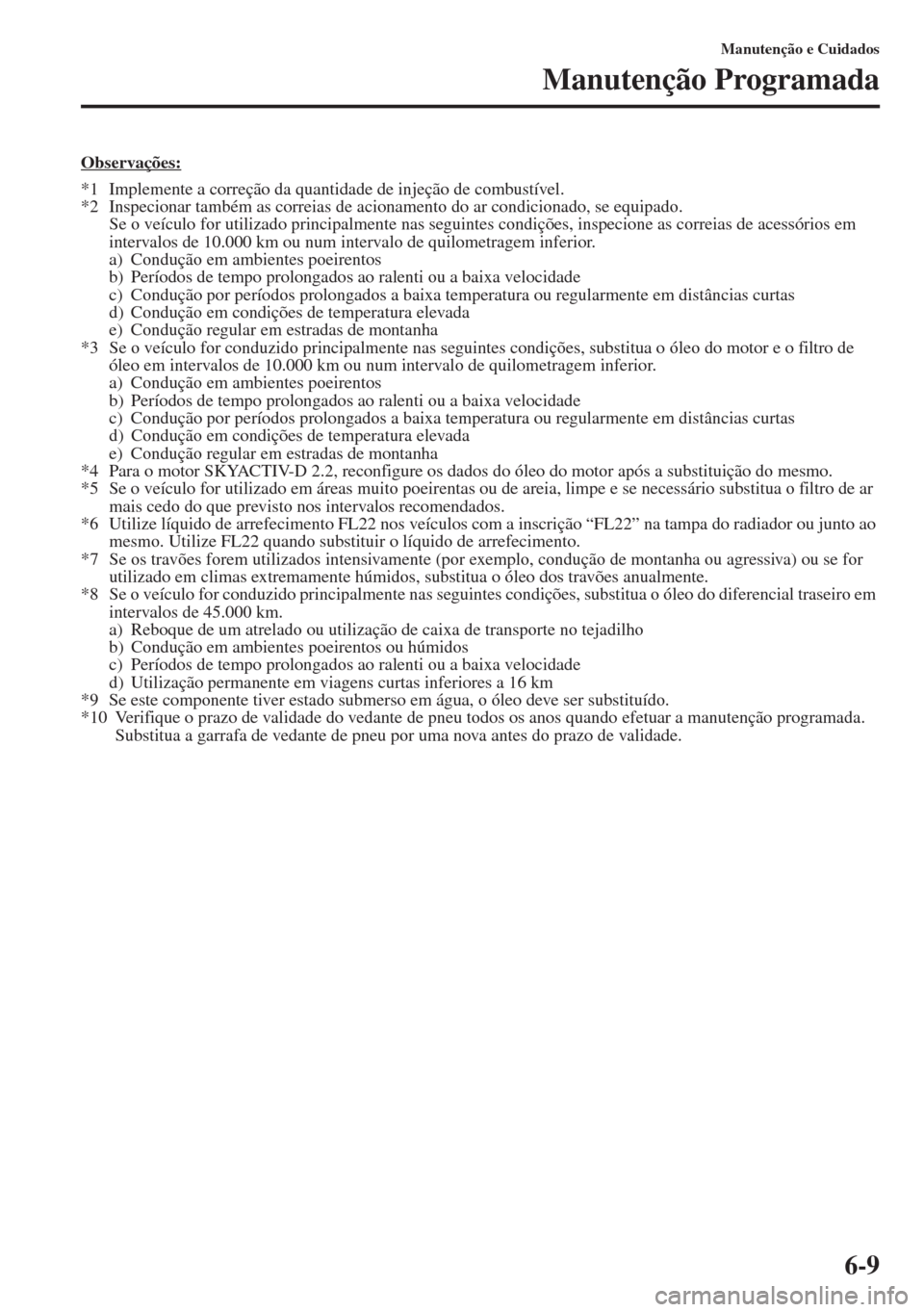

6-9
Manutenção e Cuidados
Manutenção Programada
Observações:
*1 Implemente a correção da quantidade de injeção de combustível.
*2 Inspecionar também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*3 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de
óleo em intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*4 Para o motor SKYACTIV-D 2.2, reconfigure os dados do óleo do motor apó
s a substituição do mesmo.
*5 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*6 Utilize líquido de arrefecimento FL22 nos veículos com a inscrição “FL22” na tampa do radiador ou junto ao
mesmo. Utilize FL22 quando substituir o líquido de arrefecimento.
*7 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*8 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do diferencial traseiro em
intervalos de 45.000 km.
a) Reboque de um atrelado ou utilização de caixa de transporte no tejadilho
b) Condução em ambientes poeirentos ou húmidos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Utilização permanente em viagens curtas inferiores a 16 km
*9 Se este componente tiver estado submerso em água, o óleo deve ser substituído.
*10 Verifique o prazo de v
alidade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.

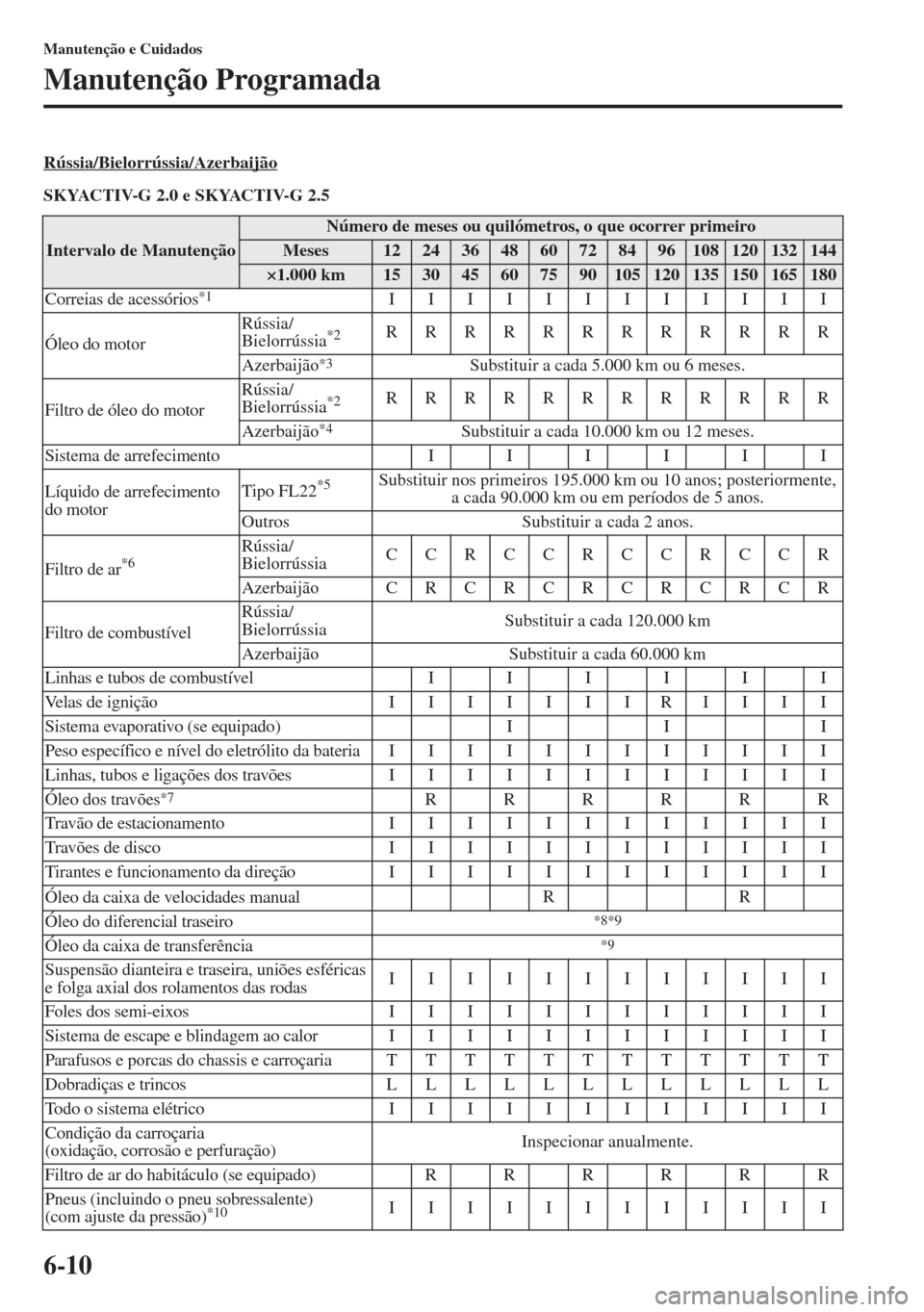

6-10
Manutenção e Cuidados
Manutenção Programada
Rússia/Bielorrússia/Azerbaijão
SKYACTIV-G 2.0 e SKYACTIV-G 2.5
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108120132144
×1.000 km153045607590105120135150165180
Correias de acessórios*1IIIIIIIIIIII
Óleo do motorRússia/
Bielorrússia
*2RRRRRRRRRRRR
Azerbaijão
*3Substituir a cada 5.000 km ou 6 meses.
Filtro de óleo do motorRússia/
Bielorrússia
*2RRRRRRRRRRRR
Azerbaijão
*4Substituir a cada 10.000 km ou 12 meses.
Sistema de arrefecimento IIIIII
Líquido de arrefecimento
do motorTipo FL22
*5Substituir nos primeiros 195.000 km ou 10 anos; posteriormente,
a cada 90.000 km ou em períodos de 5 anos.
Outros Substituir a cada 2 anos.
Filtro de ar
*6Rússia/
BielorrússiaCCRCCRCCRCCR
AzerbaijãoCRCRCRCRCRCR
Filtro de combustívelRússia/
BielorrússiaSubstituir a cada 120.000 km
Azerbaijão Substituir a cada 60.000 km
Linhas e tubos de combustívelIIIIII
Velas de ignição IIIIIIIRIIII
Sistema evaporativo (se equipado) I I I
Peso específico e nível do eletrólito da bateria IIIIIIIIIIII
Linhas, tubos e ligações dos travões IIIIIIIIIIII
Óleo dos travões
*7RRRRRR
Travão de estacionamento IIIIIIIIIIII
Travões de disco IIIIIIIIIIII
Tirantes e funcionamento da direção IIIIIIIIIIII
Óleo da caixa de velocidades manualRR
Óleo do diferencial traseiro
*8*9
Óleo da caixa de transferência*9
Suspensão dianteira e traseira, uniões esféricas
e folga axial dos rolamentos das rodasIIIIIIIIIIII
Foles dos semi-eixos IIIIIIIIIIII
Sistema de escape e blindagem ao calor IIIIIIIIIIII
Parafusos e porcas do chassis e carroçariaTTTTTTTTTTTT
Dobradiças e trincos LLLLLLLLLLLL
Todo o sistema elétrico IIIIIIIIIIII
Condição da carroçaria
(oxidação, corrosão e perfuração)Inspecionar anualmente.
Filtro de ar do habitáculo (se equipado)RRRRRR
Pneus (incluindo o pneu sobressalente)
(com ajuste da pressão)
*10IIIIIIIIIIII

6-11
Manutenção e Cuidados
Manutenção Programada
Símbolos do diagrama:
I:Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R:Substituir
C:Limpar
T:Apertar
L:Lubrificar
Observações:
*1 Inspecionar também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 7.500 km ou 6 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*2 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de
óleo em intervalos de 7.500 km ou 6 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*3 Se o veículo for utilizado principalmente nas seguintes condições, substitua o óleo do motor em intervalos de
2.500 k
m ou 3 meses.
a) Condução em ambientes poeirentos
b) P
eríodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*4 Se o veículo for utilizado principalmente nas seguintes condições, substitua o filtro do óleo do motor em
intervalos de 5.000 km ou 6 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*5 Utilize líquido de arrefecimento FL22 nos veículos com a inscrição “FL22” na tampa do radiador ou junto ao
mesmo. Utilize FL22 quando substituir o líquido de arrefecimento.
*6 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe o filtro de ar em intervalos de 7.500 km
ou 6 meses.
*7 Se os travões forem utilizados intensivamente (por e
xemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente. Kit de reparação de pneu furado
(se equipado)
*11Inspecionar anualmente.
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108120132144
×1.000 km153045607590105120135150165180

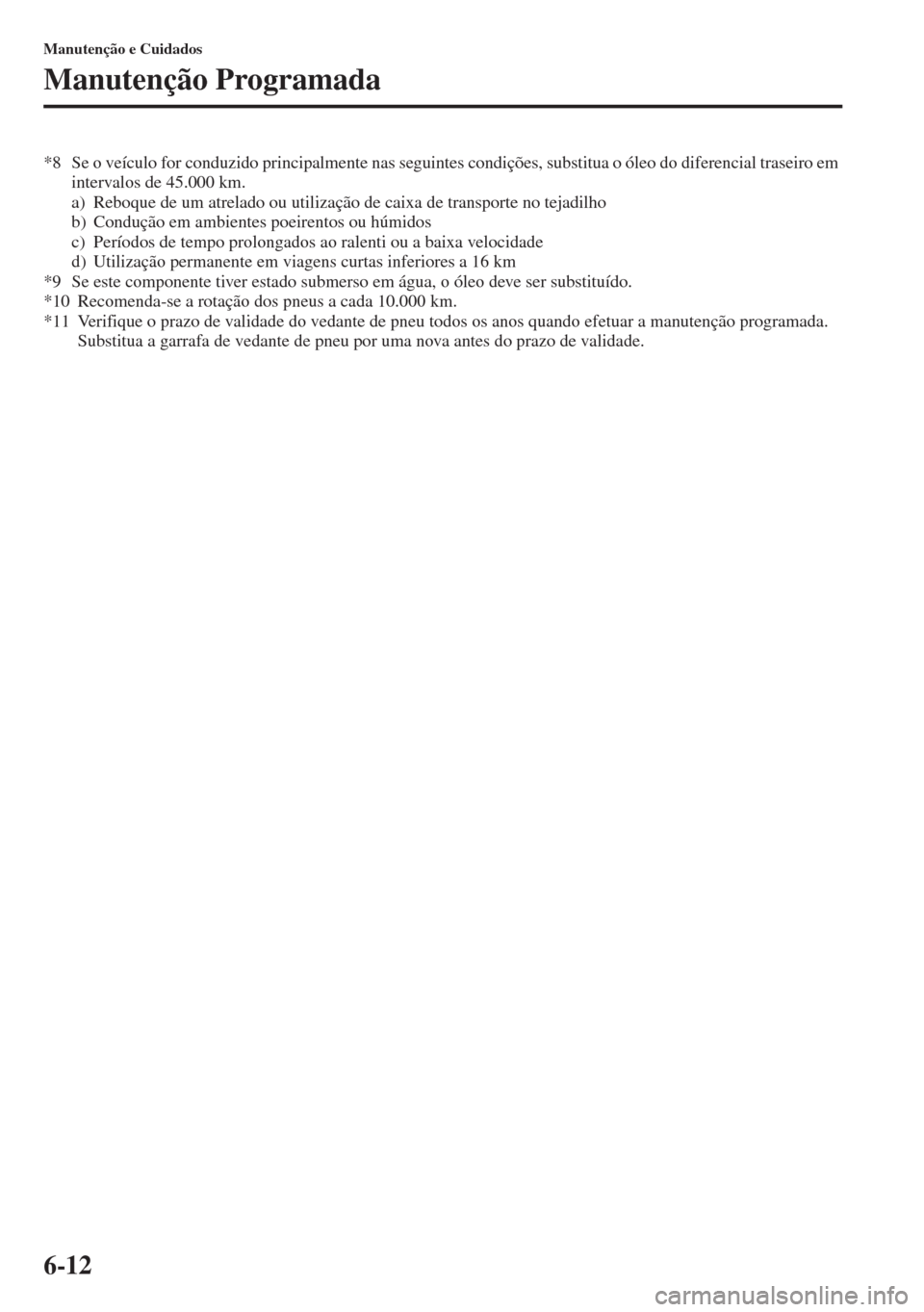

6-12
Manutenção e Cuidados
Manutenção Programada
*8 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do diferencial traseiro em
intervalos de 45.000 km.
a) Reboque de um atrelado ou utilização de caixa de transporte no tejadilho
b) Condução em ambientes poeirentos ou húmidos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Utilização permanente em viagens curtas inferiores a 16 km
*9 Se este componente tiver estado submerso em água, o óleo deve ser substituído.
*10 Recomenda-se a rotação dos pneus a cada 10.000 km.
*11 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.

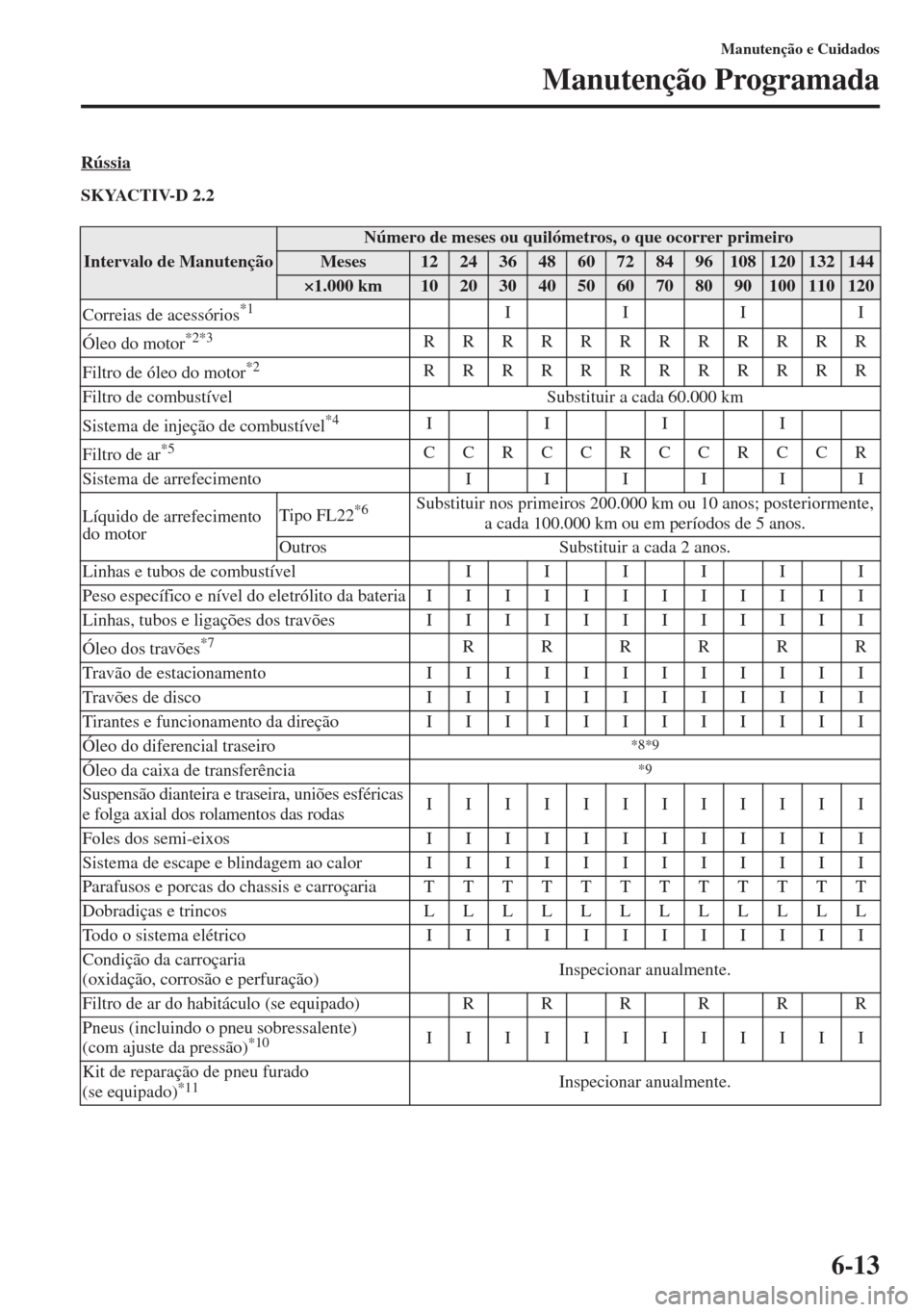

6-13
Manutenção e Cuidados
Manutenção Programada
Rússia
SKYACTIV-D 2.2
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108120132144
×1.000 km102030405060708090100110120
Correias de acessórios*1IIII
Óleo do motor
*2*3RRRRRRRRRRRR
Filtro de óleo do motor
*2RRRRRRRRRRRR
Filtro de combustível Substituir a cada 60.000 km
Sistema de injeção de combustível
*4IIII
Filtro de ar
*5CCRCCRCCRCCR
Sistema de arrefecimento IIIIII
Líquido de arrefecimento
do motorTipo FL22
*6Substituir nos primeiros 200.000 km ou 10 anos; posteriormente,
a cada 100.000 km ou em períodos de 5 anos.
Outros Substituir a cada 2 anos.
Linhas e tubos de combustívelIIIIII
Peso específico e nível do eletrólito da bateriaIIIIIIIIIIII
Linhas, tubos e ligações dos travõesIIIIIIIIIIII
Óleo dos travões
*7RRRRRR
Travão de estacionamento IIIIIIIIIIII
Travões de disco IIIIIIIIIIII
Tirantes e funcionamento da direção IIIIIIIIIIII
Óleo do diferencial traseiro
*8*9
Óleo da caixa de transferência*9
Suspensão dianteira e traseira, uniões esféricas
e folga axial dos rolamentos das rodasIIIIIIIIIIII
Foles dos semi-eixosIIIIIIIIIIII
Sistema de escape e blindagem ao calor IIIIIIIIIIII
Parafusos e porcas do chassis e carroçariaTTTTTTTTTTTT
Dobradiças e trincos LLLLLLLLLLLL
Todo o sistema elétrico IIIIIIIIIIII
Condição da carroçaria
(oxidação, corrosão e perfuração)Inspecionar anualmente.
Filtro de ar do habitáculo (se equipado)RRRRRR
Pneus (incluindo o pneu sobressalente)
(com ajuste da pressão)
*10IIIIIIIIIIII
Kit de reparação de pneu furado
(se equipado)
*11Inspecionar anualmente.

6-14
Manutenção e Cuidados
Manutenção Programada
Símbolos do diagrama:
I:Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R:Substituir
C:Limpar
T:Apertar
L:Lubrificar
Observações:
*1 Inspecionar também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 10.000 km ou 12 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*2 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de
óleo em intervalos de 5.000 km ou 6 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*3 Para o motor SKYACTIV-D 2.2, reconfigure os dados do óleo do motor apó
s a substituição do mesmo.
*4 Implemente a correção da quantidade de injeção de combustível.
*
5 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe o filtro de ar em intervalos de 5.000 km
ou 6 meses.
*6 Utilize líquido de arrefecimento FL22 nos veículos com a inscrição “FL22” na tampa do radiador ou junto ao
mesmo. Utilize FL22 quando substituir o líquido de arrefecimento.
*7 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*8 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do diferencial traseiro em
intervalos de 40.000 km.
a) Reboque de um atrelado ou utilização de caixa de transporte no tejadilho
b) Condução em ambientes poeirentos ou húmidos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Utilização permanente em viagens curtas inferiores a 16 km
*9 Se este componente tiver estado submerso em água, o óleo deve ser substituído.
*10 Recomenda-se a rotação dos pneus a cada 10.000
km.
*11 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.

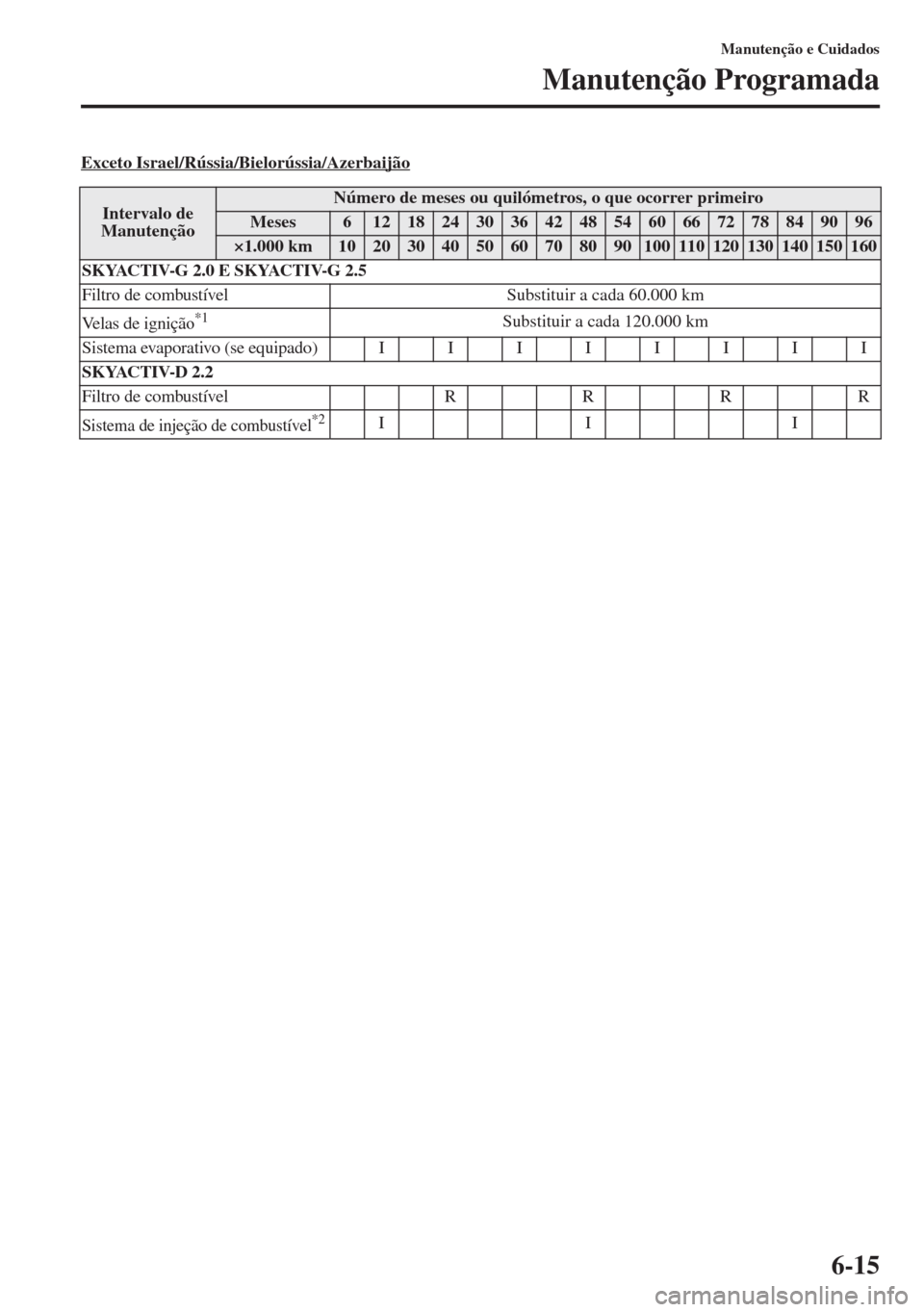

6-15
Manutenção e Cuidados
Manutenção Programada
Exceto Israel/Rússia/Bielorússia/Azerbaijão
Intervalo de
ManutençãoNúmero de meses ou quilómetros, o que ocorrer primeiro
Meses6121824303642485460667278849096
×1.000 km102030405060708090100110120130140150160
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Filtro de combustível Substituir a cada 60.000 km
Velas de ignição
*1Substituir a cada 120.000 km
Sistema evaporativo (se equipado) I I I I I I I I
SKYACTIV-D 2.2
Filtro de combustívelRRRR
Sistema de injeção de combustível*2III
