2013 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

4-56
Durante a Condução
Painel de Instrumentos e Indicadores
Avisador do cinto de segurança
Banco dianteiro
Se o veículo for conduzido com os cintos
de segurança do condutor e do passageiro
dianteiro não colocados, a luz avisadora
dos cintos de segurança liga e é emitido
um sinal de aviso.
Se o cinto de segurança do condutor ou do
passageiro dianteiro for retirado (apenas
quando o banco do passageiro dianteiro
está ocupado) e o veículo for conduzido a
uma velocidade superior a 20 km/h, a luz
avisadora pisca e é emitido um sinal
sonoro. Após um curto período de tempo,
a luz avisadora pára de piscar, mas
permanece ligada continuamente,
enquanto o sinal sonoro é desativado. Se
um cinto de segurança permanecer não
colocado, a luz avisadora pisca e o sinal
sonoro será ativado novamente durante
um certo período de tempo.
Enquanto um cinto de segurança não for
colocado ou não tiver decorrido um certo
período de tempo, o sinal sonoro
continuará a ser emitido mesmo que o
veículo desacelere para uma velocidade
inferior a 20 km/h.
NOTA
Alguns modelos não possuem a função
de aviso do cinto de segurança do
passageiro dianteiro.
NOTA
•Se o cinto de segurança do condutor
ou do passageiro dianteiro for
retirado após a desativação do sinal
sonoro (a luz avisadora permanece
ligada) e a velocidade do veículo for
superior a 20 km/h, a luz avisadora
pisca e o sinal sonoro será
novamente ativado.
•A colocação de objetos pesados no
banco do passageiro dianteiro
poderá acionar a operação da
função de aviso do cinto de
segurança do passageiro dianteiro,
consoante o peso do objeto.
•Para permitir o funcionamento
correto do sensor de peso do banco
do passageiro dianteiro, não
coloque uma almofada adicional
no banco do passageiro dianteiro.
O sensor poderá não funcionar
corretamente devido à possibilidade
de interferência no sensor causada
pela almofada adicional no banco.
•Quando uma criança de pequena
estatura se senta no banco do
passageiro dianteiro, é possível que
a luz avisadora não funcione.

4-57
Durante a Condução
Painel de Instrumentos e Indicadores
Banco traseiro*
Se os cintos de segurança do banco
traseiro não forem colocados quando a
ignição estiver na posição ON, o condutor
e o passageiro serão informados através
das luzes avisadoras.
As luzes avisadoras possuem dois tons de
cor. Quando o cinto de segurança não está
colocado, a luz avisadora liga com a cor
vermelha. Quando o cinto de segurança
está colocado, a luz liga com a cor verde.
As luzes avisadoras operam mesmo
quando não existem passageiros no banco
traseiro. O sinal de aviso apenas é emitido
se um cinto de segurança for retirado após
ter sido colocado.
Luz Avisadora/Indicação de
Aviso de Porta Aberta*
Tipo A
Esta indicação de aviso liga quando
alguma porta não estiver bem fechada.
Feche as portas corretamente antes de
conduzir o veículo.
Tipo B
Esta luz avisadora liga quando alguma
porta ou a tampa do compartimento de
bagagens não estiver bem fechada.
Feche as portas e a tampa do
compartimento de bagagens corretamente
antes de conduzir o veículo.
Indicação de Aviso de Tampa do
Compartimento de Bagagens
Aberta (Painel de instrumentos
tipo A)
Esta luz avisadora liga quando a tampa do
compartimento de bagagens não estiver
bem fechada.
Feche a tampa corretamente antes de
conduzir o veículo.
NOTA
Se os cintos de segurança do banco
traseiro não forem colocados num
durante um período especificado de
tempo após ligar o motor, todas as
luzes avisadoras desligam.
Ar condicionado
Tipo Totalmente
Automático
Tipo Manual
Tipo A
Tipo B
*Alguns modelos.

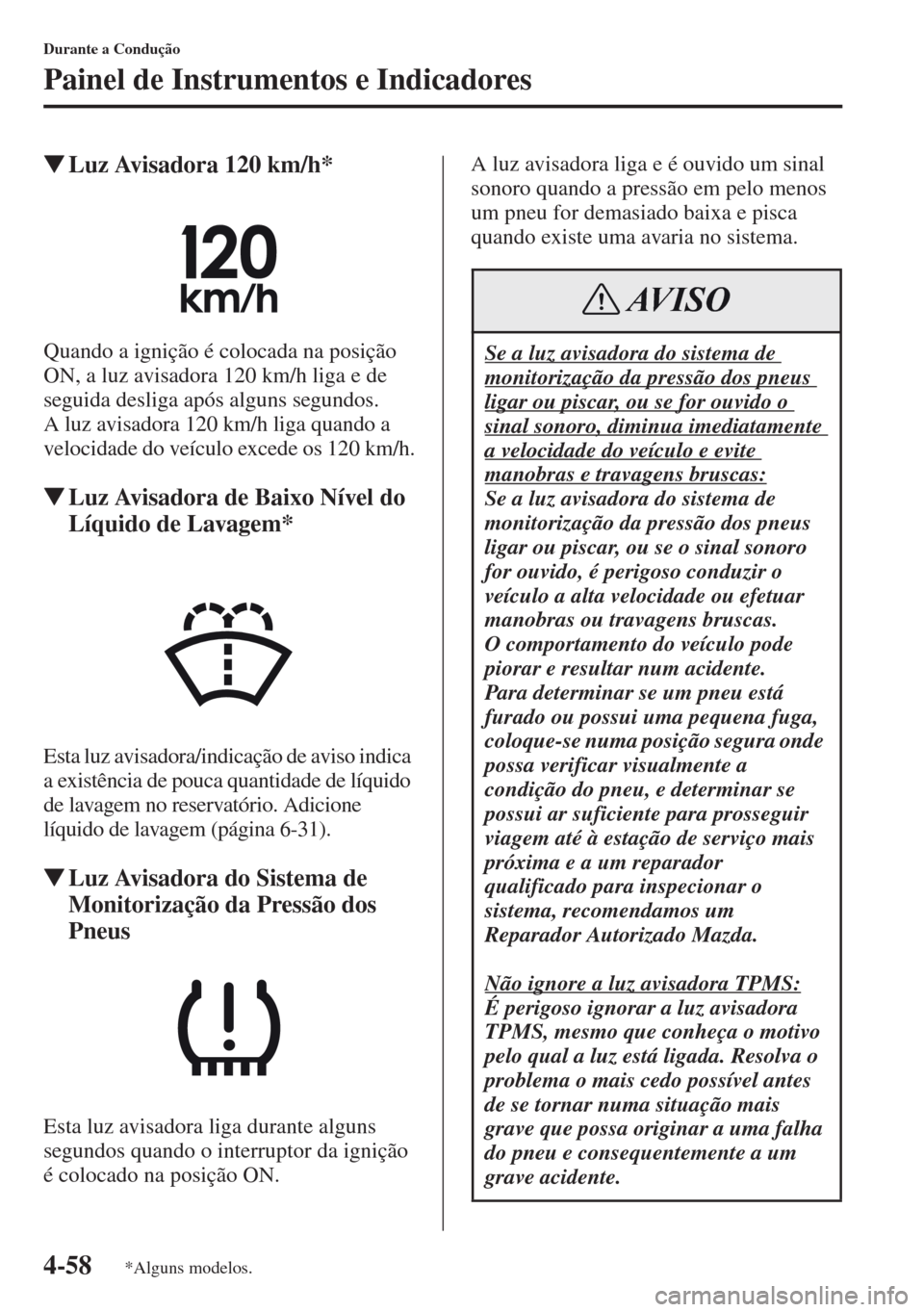

4-58
Durante a Condução
Painel de Instrumentos e Indicadores
Luz Avisadora 120 km/h*
Quando a ignição é colocada na posição
ON, a luz avisadora 120 km/h liga e de
seguida desliga após alguns segundos.
A luz avisadora 120 km/h liga quando a
velocidade do veículo excede os 120 km/h.
Luz Avisadora de Baixo Nível do
Líquido de Lavagem*
Esta luz avisadora/indicação de aviso indica
a existência de pouca quantidade de líquido
de lavagem no reservatório. Adicione
líquido de lavagem (página 6-31).
Luz Avisadora do Sistema de
Monitorização da Pressão dos
Pneus
Esta luz avisadora liga durante alguns
segundos quando o interruptor da ignição
é colocado na posição ON.A luz avisadora liga e é ouvido um sinal
sonoro quando a pressão em pelo menos
um pneu for demasiado baixa e pisca
quando existe uma avaria no sistema.
Se a luz avisadora do sistema de
monitorização da pressão dos pneus
ligar ou piscar, ou se for ouvido o
sinal sonoro, diminua imediatamente
a velocidade do veículo e evite
manobras e travagens bruscas:
Se a luz avisadora do sistema de
monitorização da pressão dos pneus
ligar ou piscar, ou se o sinal sonoro
for ouvido, é perigoso conduzir o
veículo a alta velocidade ou efetuar
manobras ou travagens bruscas.
O comportamento do veículo pode
piorar e resultar num acidente.
Para determinar se um pneu está
furado ou possui uma pequena fuga,
coloque-se numa posição segura onde
possa verificar visualmente a
condição do pneu, e determinar se
possui ar suficiente para prosseguir
viagem até à estação de serviço mais
próxima e a um reparador
qualificado para inspecionar o
sistema, recomendamos um
Reparador Autorizado Mazda.
Não ignore a luz avisadora TPMS:
É perigoso ignorar a luz avisadora
TPMS, mesmo que conheça o motivo
pelo qual a luz está ligada. Resolva o
problema o mais cedo possível antes
de se tornar numa situação mais
grave que possa originar a uma falha
do pneu e consequentemente a um
grave acidente.
AVISO
*Alguns modelos.

4-59
Durante a Condução
Painel de Instrumentos e Indicadores
Luz avisadora/Sinal sonoro
Quando a luz avisadora ligar e for ouvido
um sinal sonoro (cerca de 3 segundos),
significa que a pressão em pelo menos um
pneu é insuficiente.
Ajuste a pressão dos pneus para a pressão
correta e efetue a inicialização do TPMS.
Consulte as especificações na
(página 9-10).
Se a luz avisadora ligar novamente após o
ajuste da pressão dos pneus e a realização
da inicialização do TPMS, poderá ter um
pneu furado. Substitua o pneu furado pelo
pneu sobressalente temporário
(página 7-15).
Luz avisadora a piscar
Se o sistema de monitorização da pressão
dos pneus estiver avariado, a luz avisadora
da pressão dos pneus pisca durante
1 minuto quando a ignição é colocada na
posição ON e de seguida permanece
ligada continuamente. Solicite a inspeção
do seu veículo num reparador qualificado
o mais cedo possível, recomendamos um
Reparador Autorizado Mazda.
NOTA
•Ajuste a pressão dos pneus quando
estiverem frios. A pressão dos
pneus varia de acordo com a
temperatura, portanto deixe o
veículo em repouso durante 1 hora
ou conduza apenas uma distância
igual ou inferior a 1,6 km antes de
ajustar a pressão. Quando a pressão
é ajustada com os pneus quentes
à pressão especificada, a luz
avisadora/sinal sonoro do TPMS
poderá ligar após o arrefecimento
dos pneus devido à consequente
diminuição da pressão para um
valor inferior à especificação.
Adicionalmente, uma luz avisadora
TPMS ligada, resultante da
diminuição da pressão dos pneus
causada por uma baixa temperatura
ambiente, irá permanecer ligada
mesmo que a temperatura ambiente
aumente. Neste caso, será
necessário ajustar a pressão. Se a
luz avisadora TPMS ligar devido a
uma diminuição da pressão do
pneu, verifique e ajuste a pressão.
NOTA
•Os pneus podem perder ar
naturalmente ao longo do tempo e o
TPMS não pode avisar se os pneus
estão a perder ar ou se existe algum
pneu furado. Contudo, quando
encontrar um pneu vazio num
conjunto de quatro - significa a
existência de um problema; deverá
solicitar a ajuda de uma pessoa para
conduzir o veículo lentamente para a
frente de modo a poder inspecionar a
existência de cortes ou alguma peça
metálica a furar a banda de rodagem
ou a parede lateral do pneu. Coloque
algumas gotas de água na haste da
válvula para verificar se existe
formação de bolhas, significando a
existência de avaria na válvula. As
fugas de ar devem ser reparadas de
uma forma mais eficiente do que
simplesmente adicionar ar a um pneu
avariado, pois as fugas de ar são
perigosas - consulte um reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.

4-60
Durante a Condução
Painel de Instrumentos e Indicadores
Indicação KEY/Luz Avisadora
(Vermelha)/Luz Indicadora
(Verde)
Tipo A
É indicado
Sem ChaveŽ
Esta mensagem é indicada se o sistema de
entrada de chave avançada e o botão de
arranque do motor estiverem avariados.
Consulte um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
É indicado “Desligar Interruptor
Ignição”
Esta mensagem é indicada quando a porta
do condutor é aberta sem que a ignição
seja colocada na posição off.É indicado “Chave não encontrada”
Esta mensagem é indicada, quando
qualquer uma das seguintes operações
é realizada com a chave fora do raio de
alcance, ou colocada em zonas no
interior do habitáculo, onde seja difícil
a sua detecção.
•O botão de arranque do motor é
pressionado com a ignição na
posição off.
•A ignição foi colocada na posição ON.
•Todas as portas são fechadas sem que a
ignição seja colocada na posição off.
É indicado “Pise o Pedal de Travão e
Encoste a Chave ao Botão de
Arranque” (veículo com Caixa de
Velocidades Automática)/“Pise o Pedal
de Embraiagem e Encoste Chave ao
Botão de Arranque” (veículo com
Caixa de Velocidades Manual)
Esta mensagem é indicada, quando
qualquer uma das seguintes operações
é realizada com a chave fora do raio de
alcance, ou colocada em zonas no
interior do habitáculo, onde seja difícil
a sua detecção.
•O botão de arranque do motor é
pressionado com a ignição na
posição off.
•O pedal dos travões (Veículo com caixa
de velocidades automática)/Pedal da
embraiagem (Veículo com caixa de
velocidades manual) é pressionado
com a ignição na posição off
É indicado “Pilha da Chave está fraca”
Esta mensagem é indicada quando o nível
de carga restante da bateria da chave é
baixo e a ignição é comutada da posição
on para a posição off. Se a mensagem acima for indicada, ou
se a luz indicadora do botão de
arranque do motor (amber) piscar, o
motor poderá não ligar. Se não for
possível ligar o motor, tente ligá-lo
através do procedimento de
emergência e solicite a inspeção do
veículo o mais cedo possível num
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Consulte Operação de Emergência
para Ligar o Motor na página 4-9.
CUIDADO
*Alguns modelos.

4-61
Durante a Condução
Painel de Instrumentos e Indicadores
Tipo B
Este indicador possui duas cores.
Luz Avisadora KEY (Vermelha)
Quando está ligada
Se ocorrer alguma avaria no sistema
de entrada sem chave, a luz liga
continuamente.Quando pisca
•Se ocorrer um dos seguintes casos,
a luz avisadora KEY (vermelha)
pisca para informar o condutor que a
ignição não poderá ser comutada da
posição OFF.
•A pilha da chave está descarregada.
•A chave está fora do raio de alcance.
•A chave está colocada numa zona
com pouca captação de sinal pelo
sistema (página 3-6).
•Existe uma chave de outro
fabricante idêntica à chave do
seu veículo no raio de alcance
do sistema.
•Nas seguintes condições, a luz
avisadora KEY (vermelha) pisca
continuamente quando o botão de
arranque do motor não foi pressionado
para a posição OFF para avisar o
condutor que a chave não foi retirada.
A luz avisadora KEY (vermelha) pára
de piscar quando a chave voltar para o
interior do veículo:
A ignição não foi comutada para a
posição OFF e todas as portas e a
tampa do compartimento de bagagens
são fechadas após retirar a chave
do veículo.
NOTA
Como a chave utiliza ondas de rádio de
baixa intensidade, o Sinal de Aviso de
Chave Retirada do Veículo pode ser
ativado se a chave for transportada
juntamente com um objeto de metal ou
se for colocada numa zona de fraca
receção de sinal.
Se a luz indicadora KEY ligar ou se a
luz indicadora do botão de arranque do
motor (amber) piscar, o motor poderá
não ligar. Se não for possível ligar
o motor, tente ligá-lo através do
procedimento de emergência e
solicite a inspeção do veículo o
mais cedo possível num Reparador
Autorizado Mazda.
Consulte Operação de Emergência
para Ligar o Motor na página 4-9.
CUIDADO
NOTA
Como a chave utiliza ondas de rádio de
baixa intensidade, o Sinal de Aviso de
Chave Retirada do Veículo pode ser
ativado se a chave for transportada
juntamente com um objeto de metal ou
se for colocada numa zona de fraca
receção de sinal.

4-62
Durante a Condução
Painel de Instrumentos e Indicadores
Luz Indicadora KEY (Verde)
Quando está ligada
Quando o pedal dos travões (caixa de
velocidades automática) ou o pedal da
embraiagem (caixa de velocidades
manual) é pressionado, o sistema
confirma se a chave correta está no
interior do veículo, a luz indicadora KEY
(verde) liga e o motor pode ser ligado
(página 4-3).
Quando pisca
Quando a ignição é comutada da posição
ON para off, a luz indicadora KEY
(verde) pisca durante aproximadamente
30 segundos indicando que o nível de
carga remanescente da pilha é reduzido.
Substitua a pilha por uma nova antes que
a chave se torne inutilizável.
Consulte Substituição da pilha na
página 6-39.
Luz Avisadora HBC (Âmbar)/
Luz Indicadora HBC (Verde)*
Luz avisadora HBC (Amber)
Quando está ligada
Quando a ignição é colocada na posição
ON, a luz avisadora liga e de seguida
desliga após alguns segundos. A luz
avisadora liga se a área do para-brisas em
frente à câmara de deteção dianteira
(FSC) estiver embaciada ou obstruída.Quando pisca
Esta luz pisca se existir alguma avaria
no sistema de controlo das luzes de
máximos (HBC). Solicite a inspeção do
seu veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Luz indicadora HBC (Verde)
Esta luz indicadora liga quando o sistema
está a funcionar e desliga quando o
sistema é cancelado.
Luz Indicadora de
Pré-Aquecimento
(SKYACTIV-D 2.2)*
Esta luz liga quando a ignição é colocada
na posição ON.
Desliga quando as velas de pré-aquecimento
estão quentes. Se a ignição for deixada na
posição ON durante um longo período de
tempo sem o motor ser colocado em
funcionamento após o aquecimento das
velas de pré-aquecimento, estas poderão
voltar a aquecer e consequentemente, a luz
indicadora de pré-aquecimento no painel de
instrumentos volta a ligar.
*Alguns modelos.

4-63
Durante a Condução
Painel de Instrumentos e Indicadores
Luz Indicadora/Indicação do
Filtro de Partículas Diesel
(SKYACTIV-D 2.2)
Tipo A
Quando é indicado
fuligem no DPF demasiado elevadaŽ
As partículas não podem ser removidas
automaticamente e a quantidade de
partículas recolhidas atinge uma
quantidade específica.
Conduza o veículo a uma velocidade
igual ou superior a 40 km/h durante 10 a
15 minutos para eliminar as partículas.
Quando for indicado “Necessário
Inspecionar DPF”
Consulte um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.Tipo B
A luz avisadora permanece ligada durante
alguns segundos quando o interruptor da
ignição é colocado na posição ON.
A luz indicadora do filtro de partículas
diesel liga quando as partículas não
podem ser removidas automaticamente
e a quantidade de partículas recolhidas
atinge uma quantidade específica.
Conduza o veículo a uma velocidade
igual ou superior a 40 km/h durante 10 a
15 minutos para eliminar as partículas.
Se a luz indicadora do filtro de partículas
diesel piscar, consulte um reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
Se o veículo continuar a ser conduzido
com a mensagem “Acumulação de
fuligem no DPF demasiado elevada”
indicada no ecrã, a quantidade de
partículas (PM) aumenta e a mensagem
poderá mudar para “Necessário
Inspecionar o DPF”. Se a indicação
mudar para “Necessário Inspecionar o
DPF”, inspecione imediatamente o
veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se o veículo não for
inspecionado e continuar a utilizá-lo, o
motor poderá funcionar incorretamente.
CUIDADO
NOTA
Quando é indicado “Necessário
Inspecionar o DPF” no ecrã, a potência
disponível do motor será reduzida para
proteger o filtro de partículas diesel.
Se o veículo for conduzido
normalmente com a luz indicadora do
filtro de partículas diesel ligada, a
quantidade de partículas recolhidas
aumenta e a luz indicadora pode
começar a piscar. Se a luz indicadora do
filtro de partículas diesel começar a
piscar, inspecione imediatamente o
veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se o veículo não for
inspecionado e continuar a utilizá-lo, o
motor poderá funcionar incorretamente.
CUIDADO
