2013 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

5-118

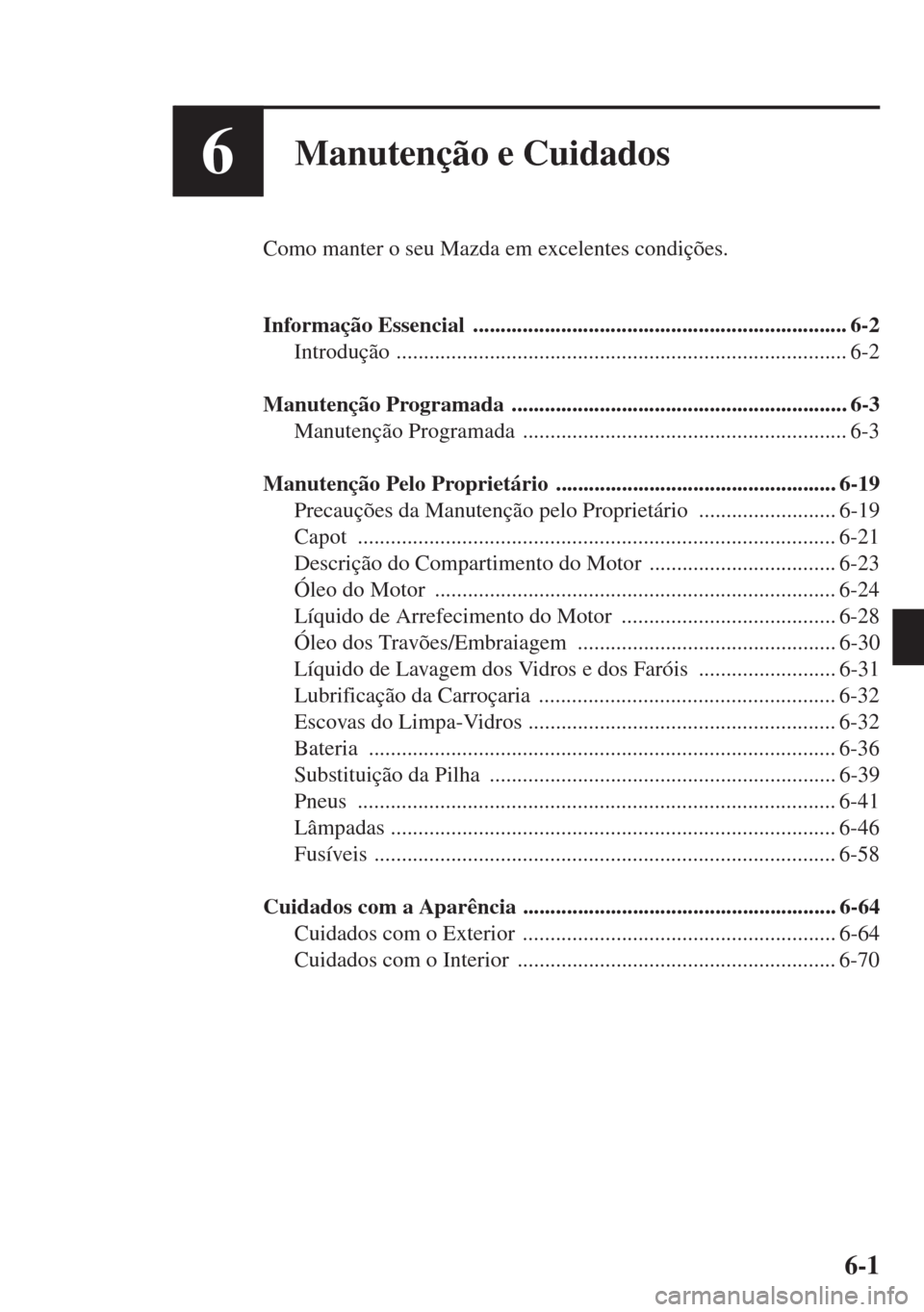

6-1
6Manutenção e Cuidados
Como manter o seu Mazda em excelentes condições.
Informação Essencial .................................................................... 6-2
Introdução .................................................................................. 6-2
Manutenção Programada ............................................................. 6-3
Manutenção Programada ........................................................... 6-3
Manutenção Pelo Proprietário ................................................... 6-19
Precauções da Manutenção pelo Proprietário ......................... 6-19
Capot ....................................................................................... 6-21
Descrição do Compartimento do Motor .................................. 6-23
Óleo do Motor ......................................................................... 6-24
Líquido de Arrefecimento do Motor ....................................... 6-28
Óleo dos Travões/Embraiagem ............................................... 6-30
Líquido de Lavagem dos Vidros e dos Faróis ......................... 6-31
Lubrificação da Carroçaria ...................................................... 6-32
Escovas do Limpa-Vidros ........................................................ 6-32
Bateria ..................................................................................... 6-36
Substituição da Pilha ............................................................... 6-39
Pneus ....................................................................................... 6-41
Lâmpadas ................................................................................. 6-46
Fusíveis .................................................................................... 6-58
Cuidados com a Aparência ......................................................... 6-64
Cuidados com o Exterior ......................................................... 6-64
Cuidados com o Interior .......................................................... 6-70

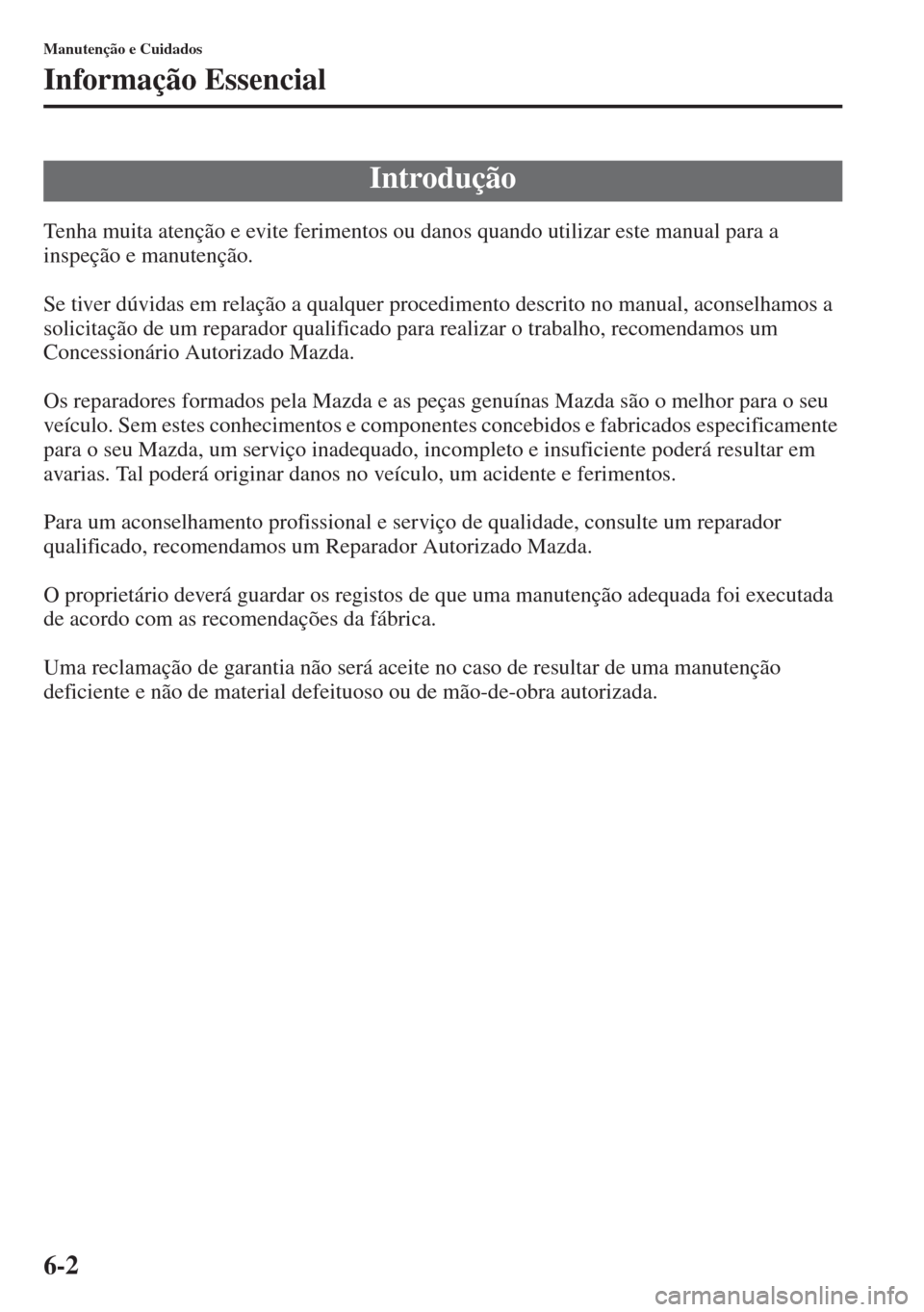

6-2
Manutenção e Cuidados
Informação Essencial
Tenha muita atenção e evite ferimentos ou danos quando utilizar este manual para a
inspeção e manutenção.
Se tiver dúvidas em relação a qualquer procedimento descrito no manual, aconselhamos a
solicitação de um reparador qualificado para realizar o trabalho, recomendamos um
Concessionário Autorizado Mazda.
Os reparadores formados pela Mazda e as peças genuínas Mazda são o melhor para o seu
veículo. Sem estes conhecimentos e componentes concebidos e fabricados especificamente
para o seu Mazda, um serviço inadequado, incompleto e insuficiente poderá resultar em
avarias. Tal poderá originar danos no veículo, um acidente e ferimentos.
Para um aconselhamento profissional e serviço de qualidade, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
O proprietário deverá guardar os registos de que uma manutenção adequada foi executada
de acordo com as recomendações da fábrica.
Uma reclamação de garantia não será aceite no caso de resultar de uma manutenção
deficiente e não de material defeituoso ou de mão-de-obra autorizada.
Introdução

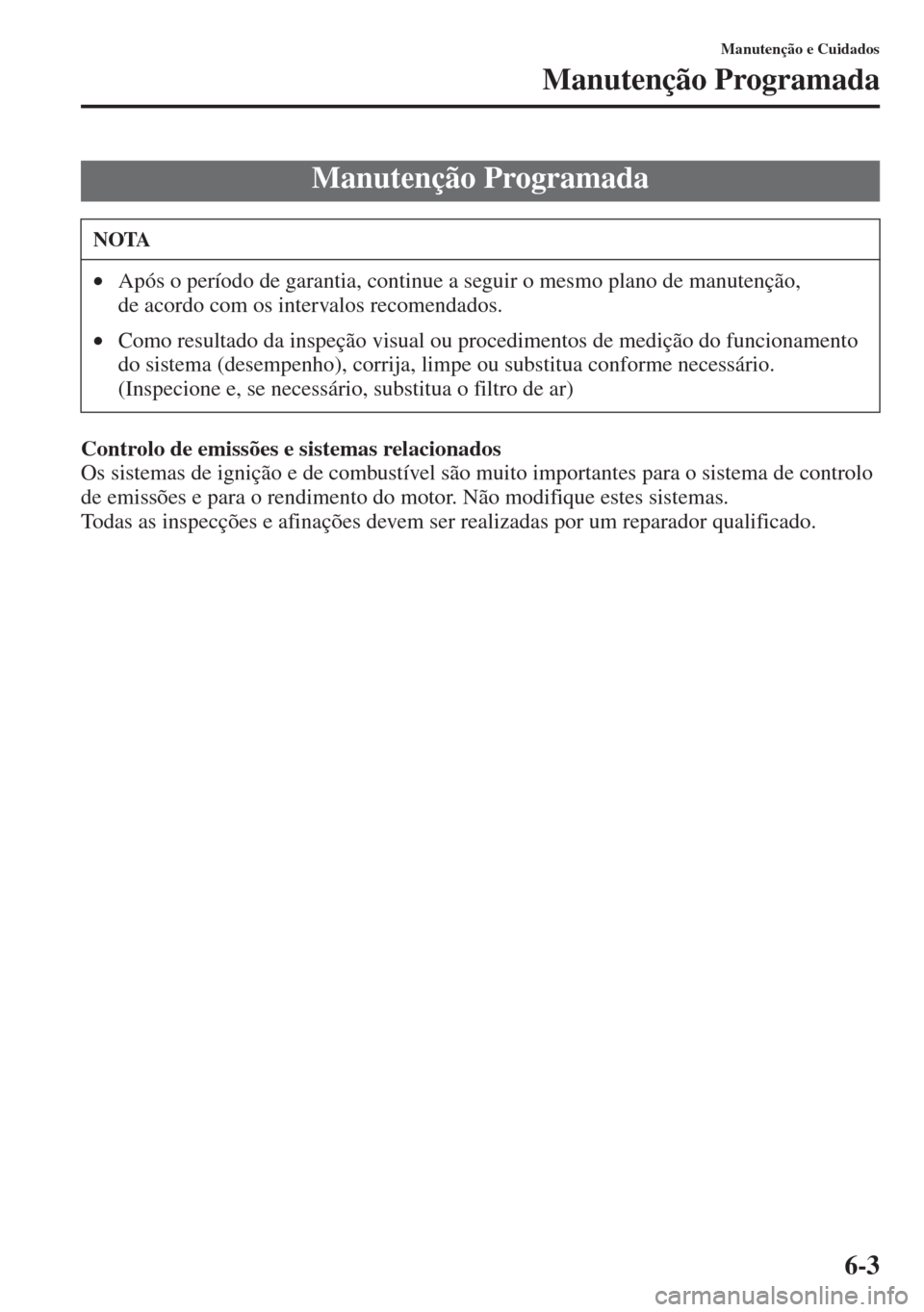

6-3
Manutenção e Cuidados
Manutenção Programada
Controlo de emissões e sistemas relacionados
Os sistemas de ignição e de combustível são muito importantes para o sistema de controlo
de emissões e para o rendimento do motor. Não modifique estes sistemas.
Todas as inspecções e afinações devem ser realizadas por um reparador qualificado.
Manutenção Programada
NOTA
•Após o período de garantia, continue a seguir o mesmo plano de manutenção,
de acordo com os intervalos recomendados.
•Como resultado da inspeção visual ou procedimentos de medição do funcionamento
do sistema (desempenho), corrija, limpe ou substitua conforme necessário.
(Inspecione e, se necessário, substitua o filtro de ar)

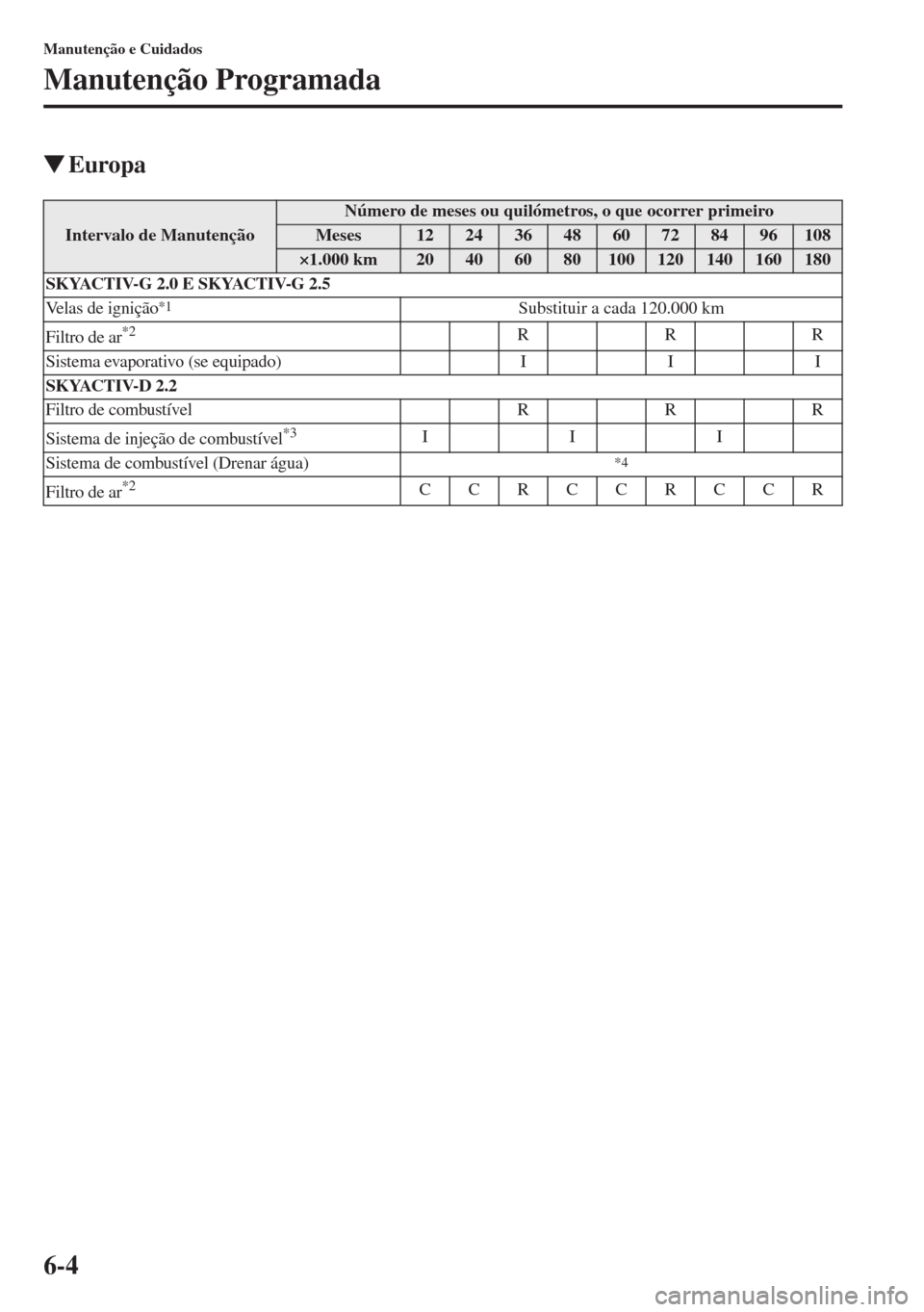

6-4
Manutenção e Cuidados
Manutenção Programada
Europa
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108
×1.000 km20406080100120140160180
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Velas de ignição
*1Substituir a cada 120.000 km
Filtro de ar
*2RRR
Sistema evaporativo (se equipado) I I I
SKYACTIV-D 2.2
Filtro de combustível R R R
Sistema de injeção de combustível
*3III
Sistema de combustível (Drenar água)
*4
Filtro de ar*2CCRCCRCCR

6-5
Manutenção e Cuidados
Manutenção Programada
Símbolos do diagrama:
I:Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R:Substituir
C:Limpar
T:Apertar
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108
×1.000 km20406080100120140160180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 E SKYACTIV-D 2.2
Correias de acessórios
*5III
Óleo do motor
*6*7RRRRRRRRR
Filtro de óleo do motor
*6RRRRRRRRR
Sistema de arrefecimento IIII
Líquido de arrefecimento
do motorTipo FL22
*8Substituir nos primeiros 200.000 km ou 10 anos;
posteriormente, a cada 100.000 km ou em períodos de 5 anos.
Outros Substituir a cada 2 anos.
Linhas e tubos de combustívelIIII
Peso específico e nível do eletrólito da bateria I I I I I I I I I
Linhas, tubos e ligações dos travões I I I I I I I I I
Óleo dos travões
*9RRRR
Travão de estacionamento IIIIIIIII
Travões de disco IIIIIIIII
Tirantes e funcionamento da direção IIII
Óleo da caixa de velocidades manual Substituir a cada 180.000 km
Óleo do diferencial traseiro
*10*11
Óleo da caixa de transferência*11
Suspensão dianteira e traseira, uniões esféricas e
folga axial dos rolamentos das rodasIIII
Foles dos semi-eixosIIII
Sistema de escape e blindagem ao calor Inspecionar a cada 80.000 km ou 5 anos.
Parafusos e porcas do chassis e carroçariaTTTT
Condição da carroçaria
(oxidação, corrosão e perfuração)Inspecionar anualmente
Filtro de ar do habitáculo (se equipado)RRRR
Pneus (incluindo o pneu sobressalente)
(com ajuste da pressão)
*12IIIIIIIII
Kit de reparação de pneu furado (se equipado)
*13Inspecionar anualmente

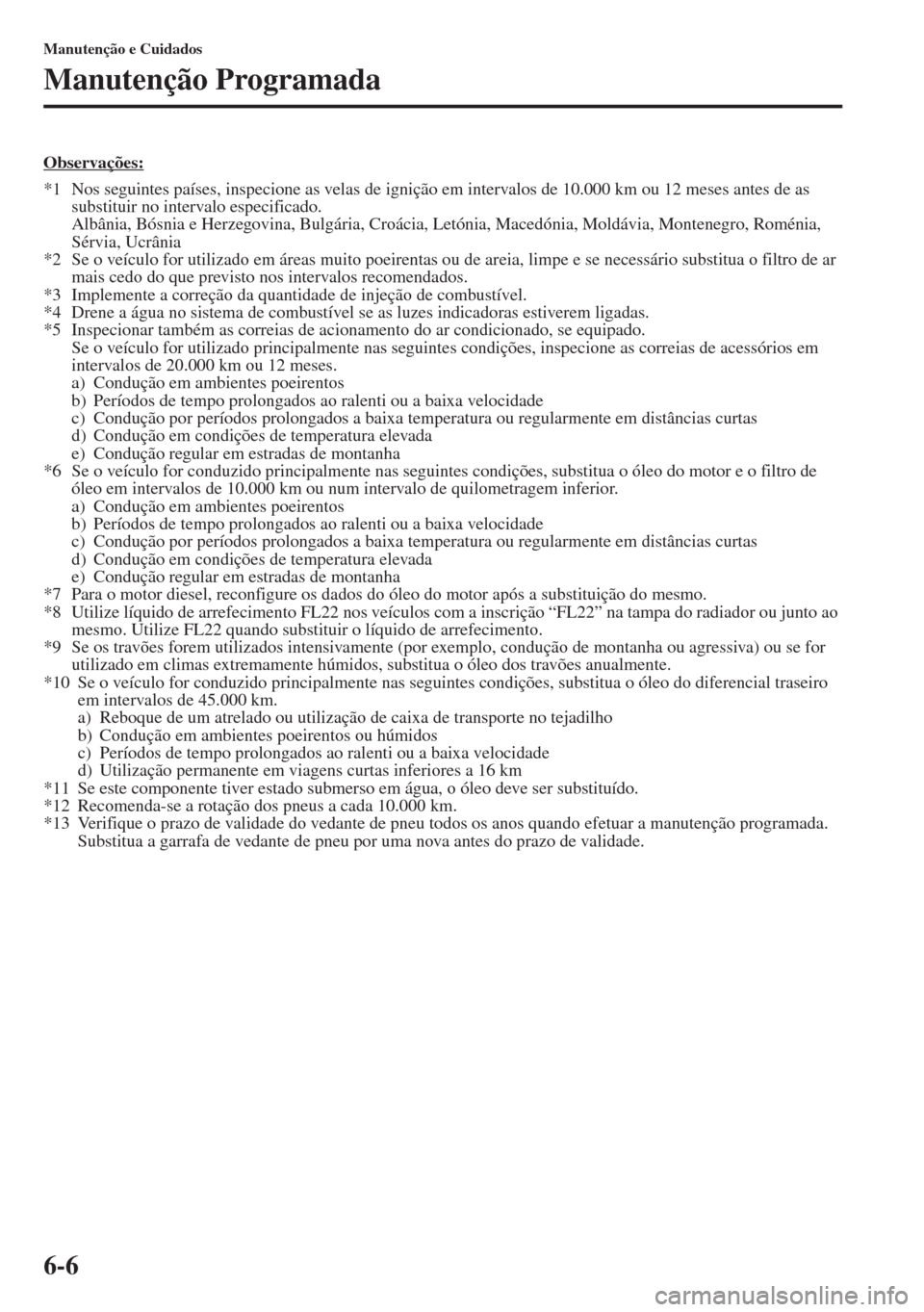

6-6
Manutenção e Cuidados
Manutenção Programada
Observações:
*1 Nos seguintes países, inspecione as velas de ignição em intervalos de 10.000 km ou 12 meses antes de as
substituir no intervalo especificado.
Albânia, Bósnia e Herzegovina, Bulgária, Croácia, Letónia, Macedónia, Moldávia, Montenegro, Roménia,
Sérvia, Ucrânia
*2 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*3 Implemente a correção da quantidade de injeção de combustível.
*4 Drene a água no sistema de combustível se as luzes indicadoras estiverem ligadas.
*5 Inspecionar também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 20.000 km ou 12 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*6 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de
óleo em intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixa temperatura ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*7 Para o motor diesel, reconfigure os dados do óleo do motor após a substituição do mesmo.
*8 Utilize líquido de arrefecimento FL22 nos veículos com a inscrição “FL22” na tampa do radiador ou junto ao
mesmo. Utilize FL22 quando substituir o líquido de arrefecimento.
*9 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*10 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do diferencial traseiro
em intervalos de 45.000 km.
a) Reboque de um atrelado ou utilização de caixa de transporte no tejadilho
b) Condução em ambientes poeirentos ou húmidos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Utilização permanente em viagens curtas inferiores a 16 km
*11 Se este componente ti
ver estado submerso em água, o óleo deve ser substituído.
*12 Recomenda-se a rotação dos pneus a cada 10.000 km.
*13 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.

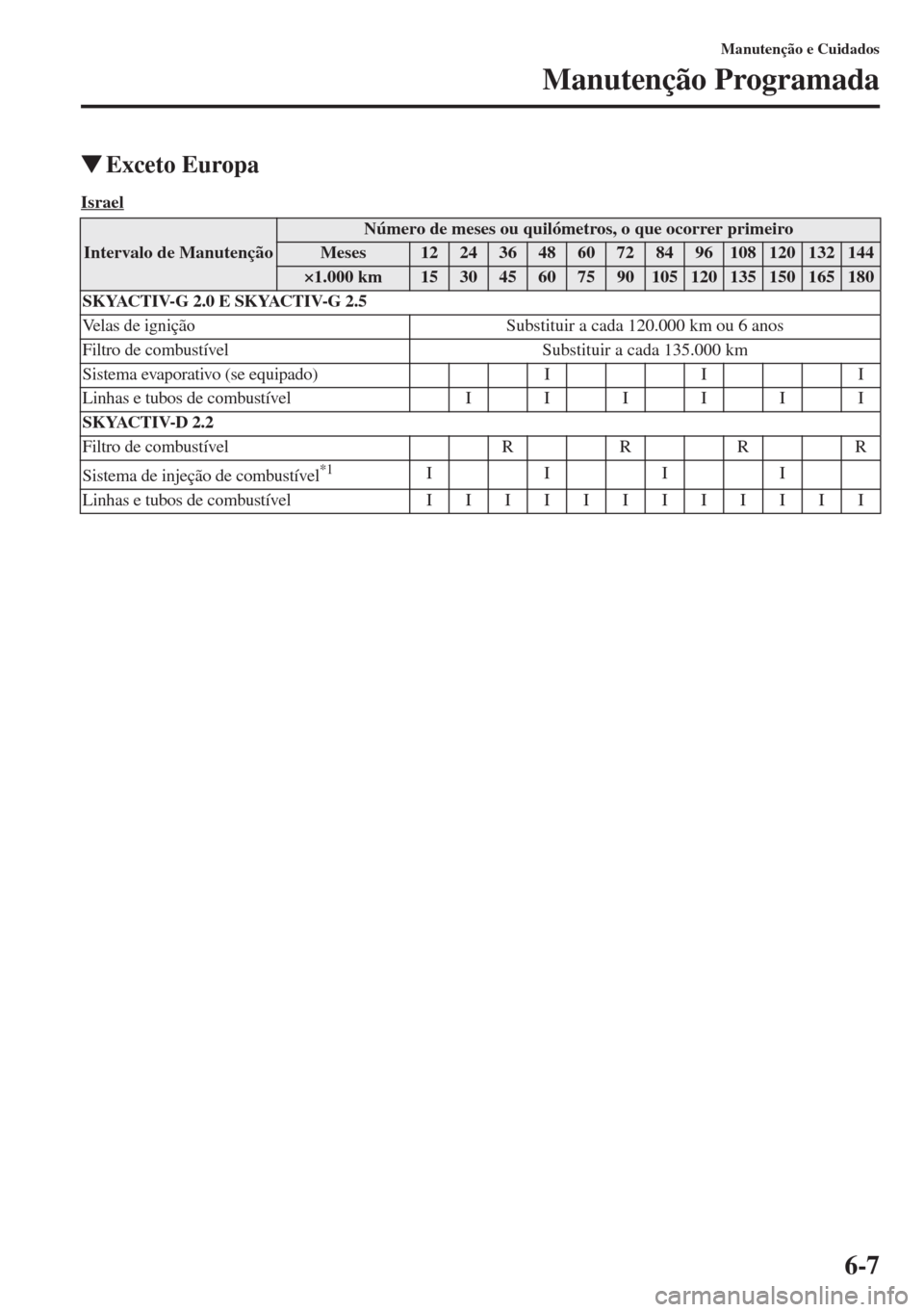

6-7
Manutenção e Cuidados
Manutenção Programada
Exceto Europa
Israel
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108120132144
×1.000 km153045607590105120135150165180
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Velas de ignição Substituir a cada 120.000 km ou 6 anos
Filtro de combustível Substituir a cada 135.000 km
Sistema evaporativo (se equipado) I I I
Linhas e tubos de combustívelIIIIII
SKYACTIV-D 2.2
Filtro de combustívelRRRR
Sistema de injeção de combustível
*1IIII
Linhas e tubos de combustívelIIIIIIIIIIII
