Page 225 of 594

4-88
Durante a Condução
Interruptores e Comandos

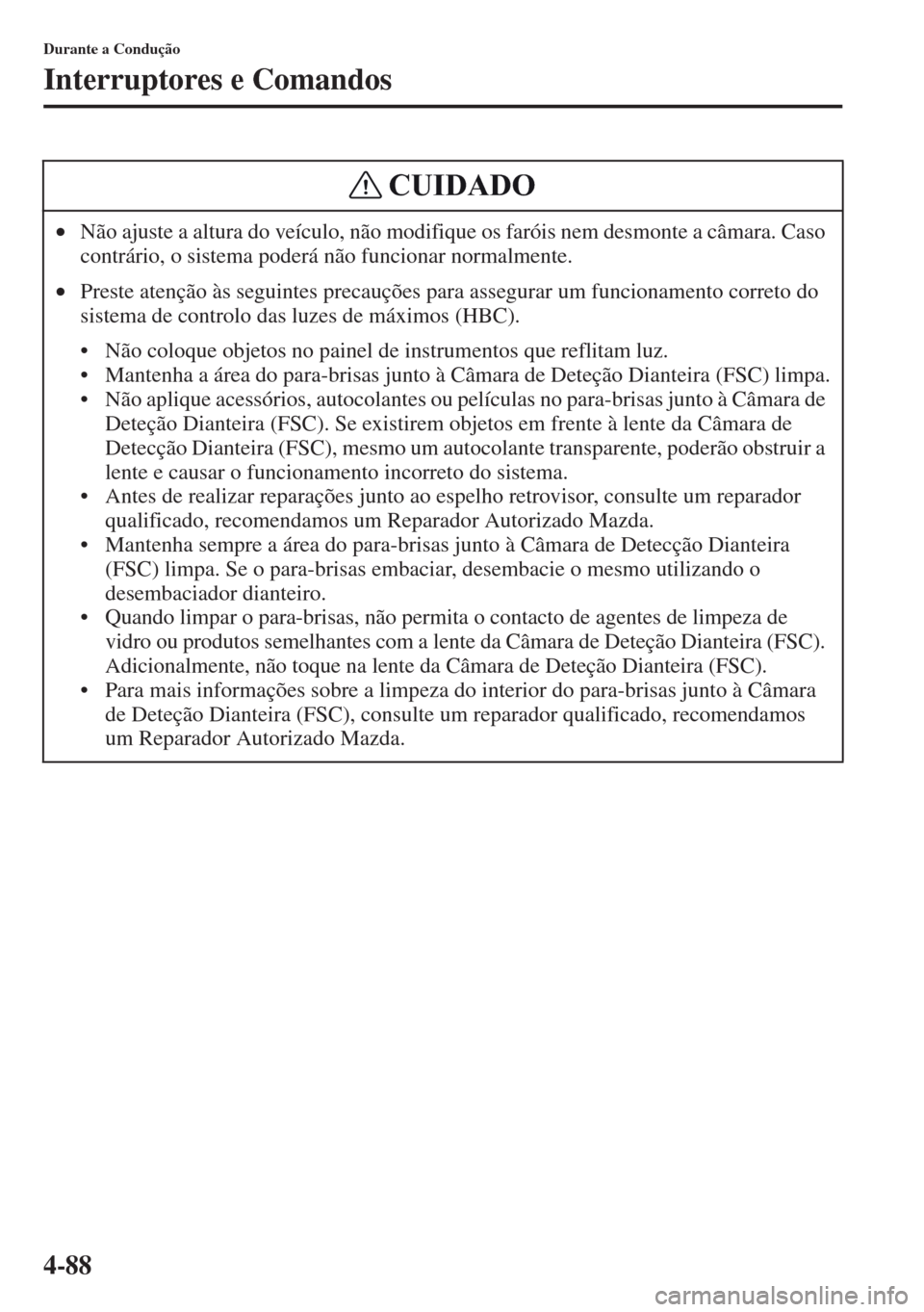

•Não ajuste a altura do veículo, não modifique os faróis nem desmonte a câmara. Caso
contrário, o sistema poderá não funcionar normalmente.
•Preste atenção às seguintes precauções para assegurar um funcionamento correto do
sistema de controlo das luzes de máximos (HBC).
• Não coloque objetos no painel de instrumentos que reflitam luz.
• Mantenha a área do para-brisas junto à Câmara de Deteção Dianteira (FSC) limpa.
• Não aplique acessórios, autocolantes ou películas no para-brisas junto à Câmara de
Deteção Dianteira (FSC). Se existirem objetos em frente à lente da Câmara de
Detecção Dianteira (FSC), mesmo um autocolante transparente, poderão obstruir a
lente e causar o funcionamento incorreto do sistema.
• Antes de realizar reparações junto ao espelho retrovisor, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
• Mantenha sempre a área do para-brisas junto à Câmara de Detecção Dianteira
(FSC) limpa. Se o para-brisas embaciar, desembacie o mesmo utilizando o
desembaciador dianteiro.
• Quando limpar o para-brisas, não permita o contacto de agentes de limpeza de
vidro ou produtos semelhantes com a lente da Câmara de Deteção Dianteira
(
FSC).
Adicionalmente, não toque na lente da Câmara de Deteção Dianteira (FSC).
• Para mais informações sobre a limpeza do interior do para-brisas junto à Câmara
de Deteção Dianteira (FSC), consulte um reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
CUIDADO
Page 226 of 594

4-89
Durante a Condução
Interruptores e Comandos
Câmara de Deteção Dianteira (FSC)
A câmara do Sistema de Controlo das Luzes de Máximos (HBC), localizada junto ao
espelho retrovisor, também funciona como Câmara de Detecção Dianteira (FSC) para o
Sistema (LDWS) de Aviso de Saída de Faixa de Rodagem.
NOTA
Nas seguintes condições, o instante no qual o sistema comuta os faróis, é alterado. Se o
sistema não comutar os faróis de forma apropriada, comute manualmente entre as luzes
de máximos e médios de acordo com a visibilidade, condições da estrada e de tráfego.
•Quando existirem fontes de luz na área circundante tais como candeeiros de
iluminação pública, quadros de informação luminosos e sinais de tráfego.
•Quando existirem objetos refletores, na área circundante, tais como placas e
sinais refletores.
•Quando a visibilidade for reduzida em condições de chuva, neve e nevoeiro.
•Quando conduzir em estradas com curvas apertadas ou ondulações.
•Quando os faróis/farolins traseiros dos veículos que se encontram à sua frente ou na
faixa adjacente possuem uma iluminação fraca ou ausência da mesma.
•Quando existir escuridão suficiente como, por exemplo, ao anoitecer ou à sombra.
•Quando o compartimento de bagagens está carregado com objetos pesados ou
quando os bancos traseiros estão ocupados.
•Quando a visibilidade é reduzida, devido à presença de um veículo que se encontra à
sua frente a salpicar água dos pneus para o seu para-brisas.
Câmara de Deteção Dianteira (FSC)
Page 227 of 594

4-90
Durante a Condução
Interruptores e Comandos

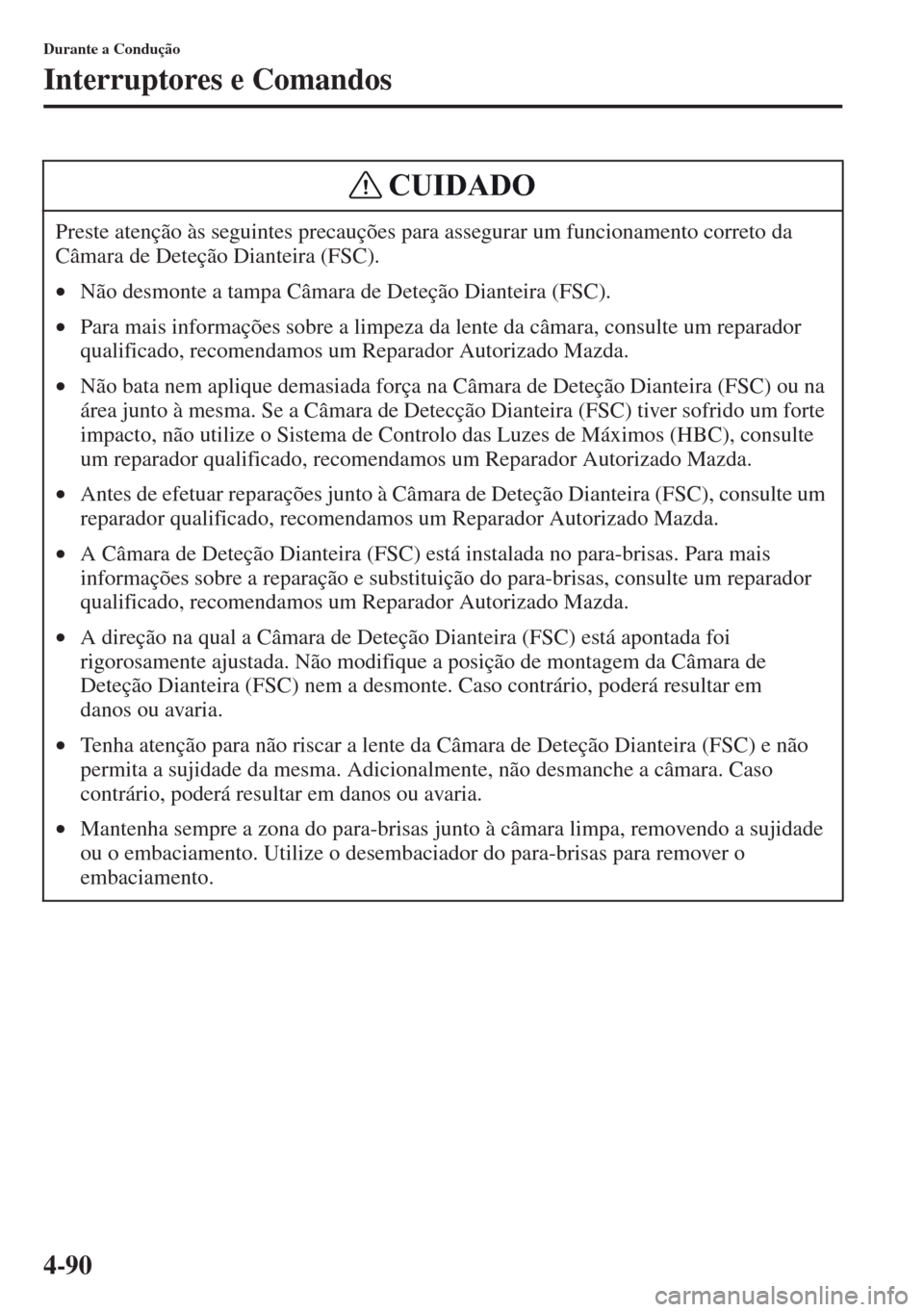

Preste atenção às seguintes precauções para assegurar um funcionamento correto da
Câmara de Deteção Dianteira (FSC).
•Não desmonte a tampa Câmara de Deteção Dianteira (FSC).
•Para mais informações sobre a limpeza da lente da câmara, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
•Não bata nem aplique demasiada força na Câmara de Deteção Dianteira (FSC) ou na
área junto à mesma. Se a Câmara de Detecção Dianteira (FSC) tiver sofrido um forte
impacto, não utilize o Sistema de Controlo das Luzes de Máximos (HBC), consulte
um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•Antes de efetuar reparações junto à Câmara de Deteção Dianteira (FSC), consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•A Câmara de Deteção Dianteira (FSC) está instalada no para-brisas. Para mais
informações sobre a reparação e substituição do para-brisas, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
•A direção na qual a Câmara de Deteção Dianteira (FSC) está apontada foi
rigorosamente aj
ustada. Não modifique a posição de montagem da C
âmara de
Deteção Dianteira (FSC) nem a desmonte. Caso contrário, poderá resultar em
danos ou avaria.
•Tenha atenção para não riscar a lente da Câmara de Deteção Dianteira (FSC) e não
permita a sujidade da mesma. Adicionalmente, não desmanche a câmara. Caso
contrário, poderá resultar em danos ou avaria.
•Mantenha sempre a zona do para-brisas junto à câmara limpa, removendo a sujidade
ou o embaciamento. Utilize o desembaciador do para-brisas para remover o
embaciamento.
CUIDADO
Page 228 of 594

4-91
Durante a Condução
Interruptores e Comandos
Para Operar o Sistema
O Sistema de Controlo das Luzes de
Máximos (HBC) opera para comutar os
faróis automaticamente entre luzes de
máximos e luzes de médios, após a
ignição ser colocada na posição ON e o
interruptor dos faróis na posição AUTO e
em luzes de máximos. Ao mesmo tempo,
a luz indicadora do Sistema de Controlo
das Luzes de Máximos (HBC) (verde) no
painel de instrumentos liga.
Consulte Luzes Avisadoras/Indicadoras
na página 4-37.
O Sistema de Controlo das Luzes de
Máximos (HBC) determina se é de noite
com base na intensidade de iluminação da
área circundante.
Quando o Sistema Cancela
a Operação
Comutação para luzes de médios
Coloque a alavanca de velocidades na
posição de luzes de médios.
A luz indicadora (Verde) do Sistema
de Controlo das Luzes de Máximos
(HBC) desliga.
Comutação para luzes de máximos
Rode o interruptor dos faróis para a
posição .
A luz indicadora (Verde) do Sistema de
Controlo das Luzes de Máximos (HBC)
desliga e o é ligado.
NOTA
•Quando a velocidade do veículo é
igual ou superior a 30 km/h, os faróis
são comutados automaticamente
para luzes de máximos quando não
existem veículos em frente ao seu
veículo ou em aproximação no
sentido contrário.
Quando a velocidade do veículo for
inferior a 20 km/h, o Sistema de
Controlo das Luzes de Máximos
(HBC) comuta os faróis para as luzes
de médios.
•As luzes de médios poderão não
comutar para as luzes de máximos
quando o veículo percorre
uma curva.
•A operação da função do Sistema de
Controlo das Luzes de Máximos
(HBC) pode ser desativada. Consulte
Características de Personalização na
página 9-13.
Page 229 of 594

4-92
Durante a Condução
Interruptores e Comandos

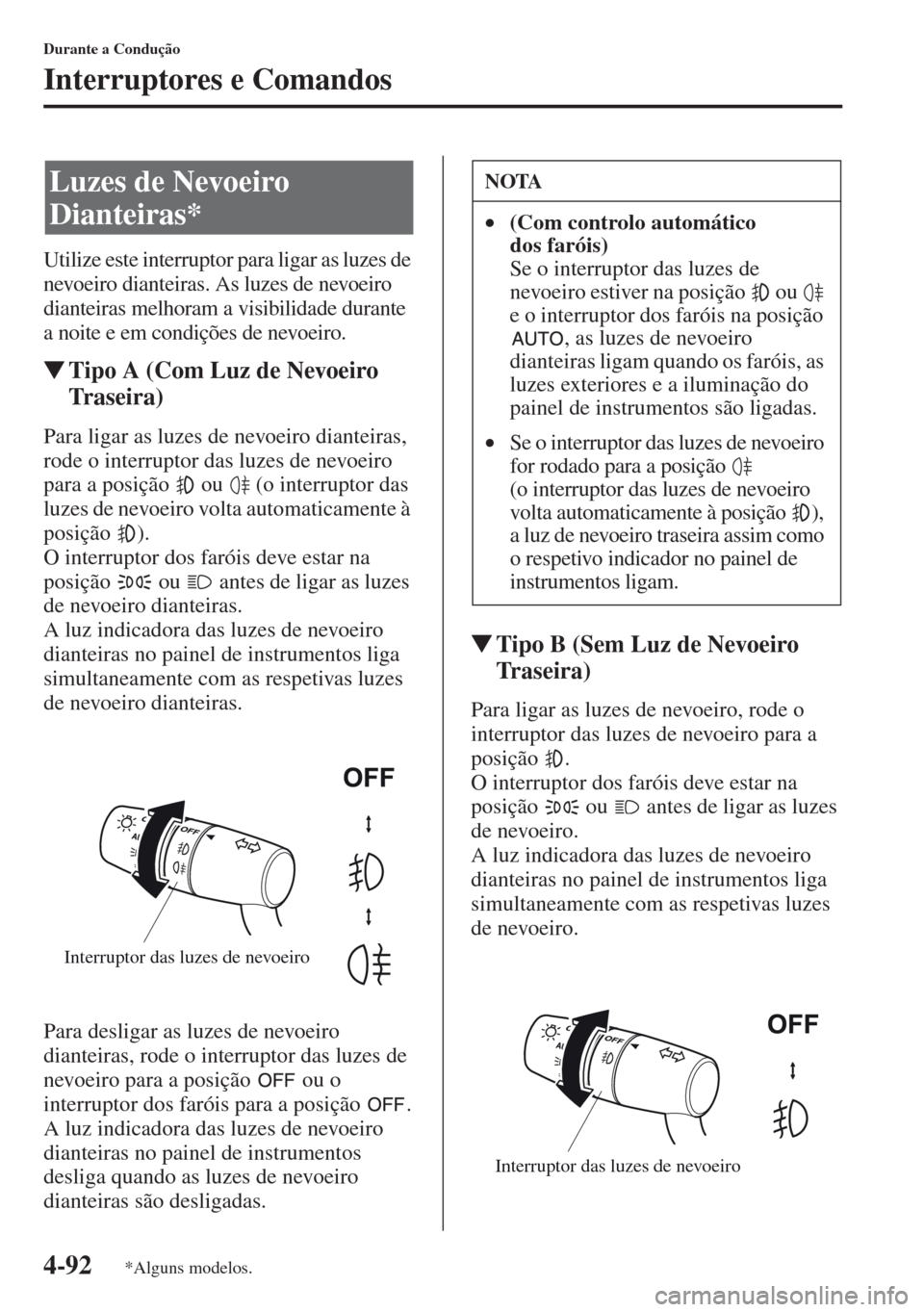

Utilize este interruptor para ligar as luzes de
nevoeiro dianteiras. As luzes de nevoeiro
dianteiras melhoram a visibilidade durante
a noite e em condições de nevoeiro.
Tipo A (Com Luz de Nevoeiro
Tr a s e i r a )
Para ligar as luzes de nevoeiro dianteiras,
rode o interruptor das luzes de nevoeiro
para a posição ou (o interruptor das
luzes de nevoeiro volta automaticamente à
posição ).
O interruptor dos faróis deve estar na
posição ou antes de ligar as luzes
de nevoeiro dianteiras.
A luz indicadora das luzes de nevoeiro
dianteiras no painel de instrumentos liga
simultaneamente com as respetivas luzes
de nevoeiro dianteiras.
Para desligar as luzes de nevoeiro
dianteiras, rode o interruptor das luzes de
nevoeiro para a posição ou o
interruptor dos faróis para a posição .
A luz indicadora das luzes de nevoeiro
dianteiras no painel de instrumentos
desliga quando as luzes de nevoeiro
dianteiras são desligadas.
Tipo B (Sem Luz de Nevoeiro
Tr a s e i r a )
Para ligar as luzes de nevoeiro, rode o
interruptor das luzes de nevoeiro para a
posição .
O interruptor dos faróis deve estar na
posição ou antes de ligar as luzes
de nevoeiro.
A luz indicadora das luzes de nevoeiro
dianteiras no painel de instrumentos liga
simultaneamente com as respetivas luzes
de nevoeiro.
Luzes de Nevoeiro
Dianteiras*
Interruptor das luzes de nevoeiro
NOTA
•(Com controlo automático
dos faróis)
Se o interruptor das luzes de
nevoeiro estiver na posição ou
e o interruptor dos faróis na posição
, as luzes de nevoeiro
dianteiras ligam quando os faróis, as
luzes exteriores e a iluminação do
painel de instrumentos são ligadas.
•Se o interruptor das luzes de nevoeiro
for rodado para a posição
(o interruptor das luzes de nevoeiro
volta automaticamente à posição ),
a luz de nevoeiro traseira assim como
o respetivo indicador no painel de
instrumentos ligam.
Interruptor das luzes de nevoeiro
*Alguns modelos.
Page 230 of 594

4-93
Durante a Condução
Interruptores e Comandos

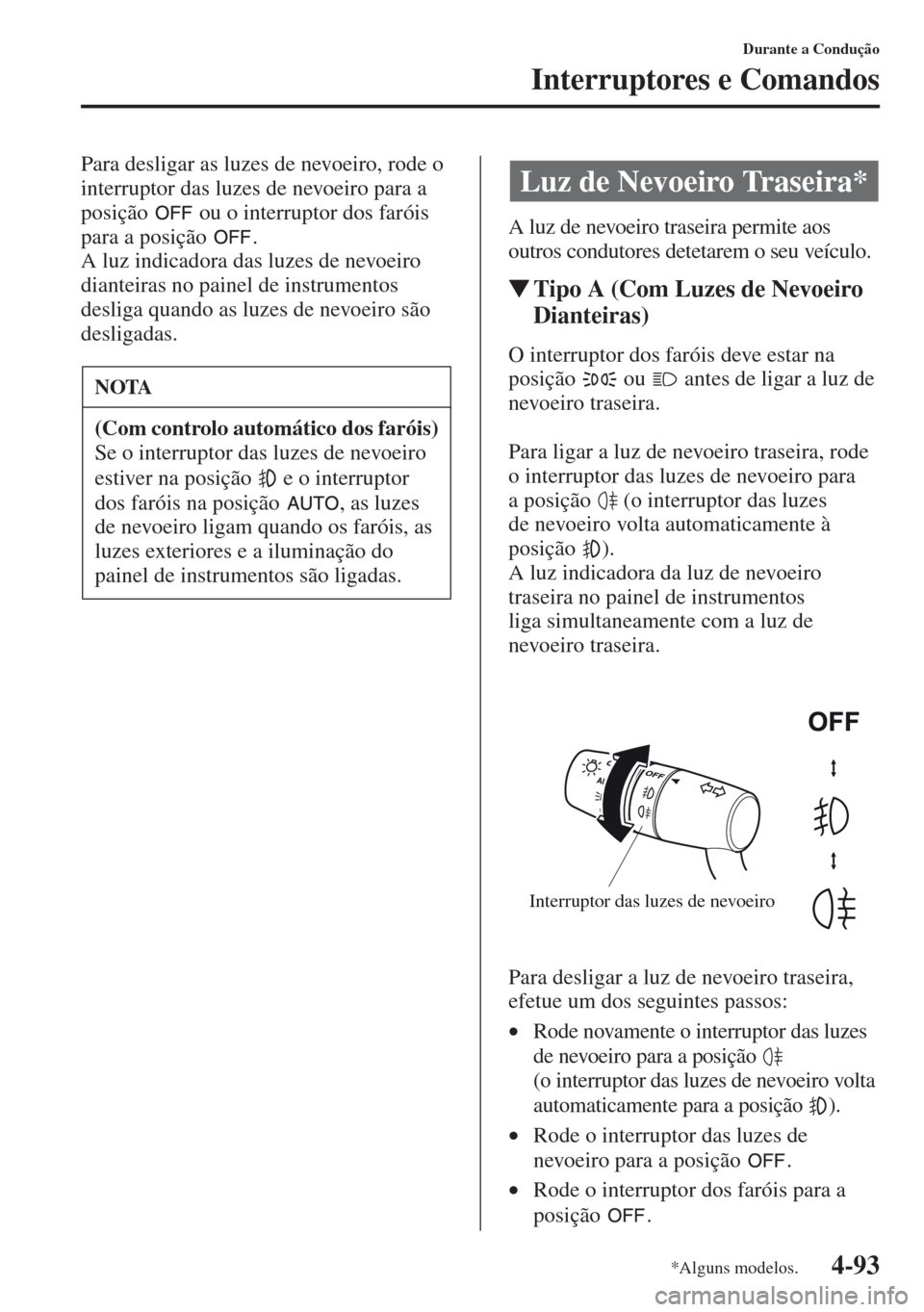

Para desligar as luzes de nevoeiro, rode o
interruptor das luzes de nevoeiro para a
posição ou o interruptor dos faróis
para a posição .
A luz indicadora das luzes de nevoeiro
dianteiras no painel de instrumentos
desliga quando as luzes de nevoeiro são
desligadas.
A luz de nevoeiro traseira permite aos
outros condutores detetarem o seu veículo.
Tipo A (Com Luzes de Nevoeiro
Dianteiras)
O interruptor dos faróis deve estar na
posição ou antes de ligar a luz de
nevoeiro traseira.
Para ligar a luz de nevoeiro traseira, rode
o interruptor das luzes de nevoeiro para
a posição (o interruptor das luzes
de nevoeiro volta automaticamente à
posição ).
A luz indicadora da luz de nevoeiro
traseira no painel de instrumentos
liga simultaneamente com a luz de
nevoeiro traseira.
Para desligar a luz de nevoeiro traseira,
efetue um dos seguintes passos:
•Rode novamente o interruptor das luzes
de nevoeiro para a posição
(o interruptor das luzes de nevoeiro volta
automaticamente para a posição ).
•Rode o interruptor das luzes de
nevoeiro para a posição .
•Rode o interruptor dos faróis para a
posição .
NOTA
(Com controlo automático dos faróis)
Se o interruptor das luzes de nevoeiro
estiver na posição e o interruptor
dos faróis na posição , as luzes
de nevoeiro ligam quando os faróis, as
luzes exteriores e a iluminação do
painel de instrumentos são ligadas.
Luz de Nevoeiro Traseira*
Interruptor das luzes de nevoeiro
*Alguns modelos.
Page 231 of 594

4-94
Durante a Condução
Interruptores e Comandos

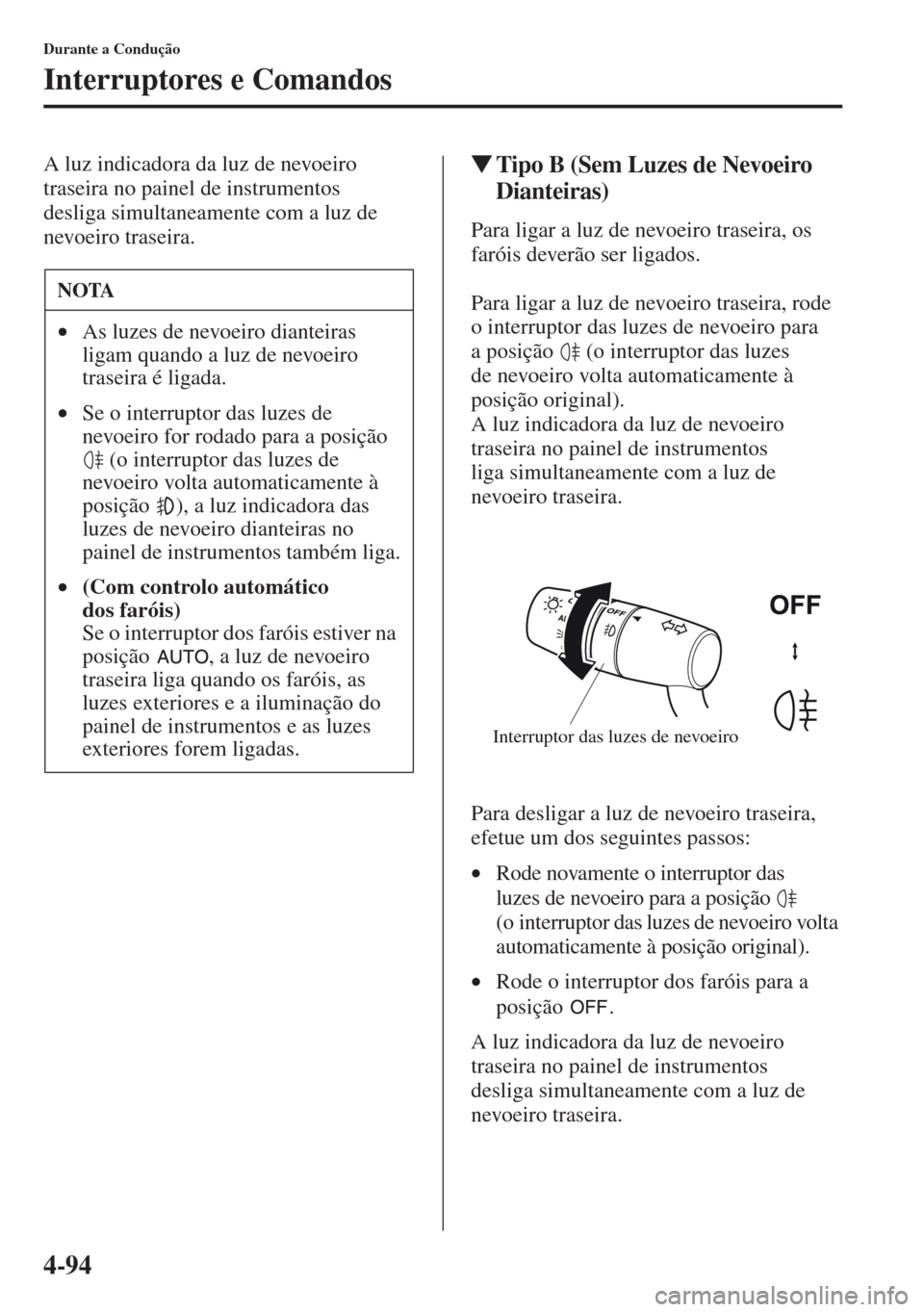

A luz indicadora da luz de nevoeiro
traseira no painel de instrumentos
desliga simultaneamente com a luz de
nevoeiro traseira.Tipo B (Sem Luzes de Nevoeiro
Dianteiras)
Para ligar a luz de nevoeiro traseira, os
faróis deverão ser ligados.
Para ligar a luz de nevoeiro traseira, rode
o interruptor das luzes de nevoeiro para
a posição (o interruptor das luzes
de nevoeiro volta automaticamente à
posição original).
A luz indicadora da luz de nevoeiro
traseira no painel de instrumentos
liga simultaneamente com a luz de
nevoeiro traseira.
Para desligar a luz de nevoeiro traseira,
efetue um dos seguintes passos:
•Rode novamente o interruptor das
luzes de nevoeiro para a posição
(o interruptor das luzes de nevoeiro volta
automaticamente à posição original).
•Rode o interruptor dos faróis para a
posição .
A luz indicadora da luz de nevoeiro
traseira no painel de instrumentos
desliga simultaneamente com a luz de
nevoeiro traseira.
NOTA
•As luzes de nevoeiro dianteiras
ligam quando a luz de nevoeiro
traseira é ligada.
•Se o interruptor das luzes de
nevoeiro for rodado para a posição
(o interruptor das luzes de
nevoeiro volta automaticamente à
posição ), a luz indicadora das
luzes de nevoeiro dianteiras no
painel de instrumentos também liga.
•(Com controlo automático
dos faróis)
Se o interruptor dos faróis estiver na
posição , a luz de nevoeiro
traseira liga quando os faróis, as
luzes exteriores e a iluminação do
painel de instrumentos e as luzes
exteriores forem ligadas.
Interruptor das luzes de nevoeiro

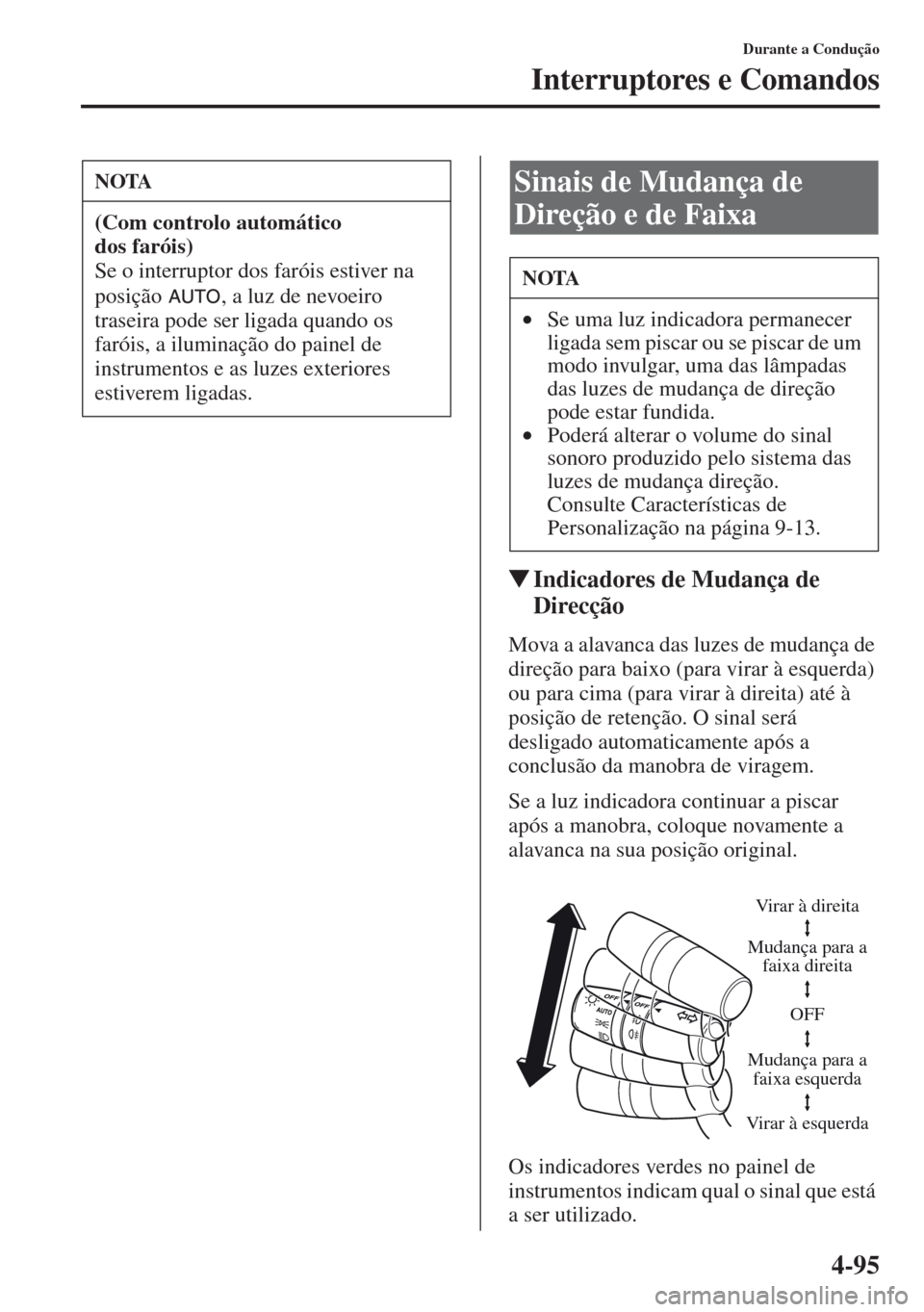

Page 232 of 594

4-95
Durante a Condução
Interruptores e Comandos
Indicadores de Mudança de
Direcção
Mova a alavanca das luzes de mudança de
direção para baixo (para virar à esquerda)
ou para cima (para virar à direita) até à
posição de retenção. O sinal será
desligado automaticamente após a
conclusão da manobra de viragem.
Se a luz indicadora continuar a piscar
após a manobra, coloque novamente a
alavanca na sua posição original.
Os indicadores verdes no painel de
instrumentos indicam qual o sinal que está
a ser utilizado.
NOTA
(Com controlo automático
dos faróis)
Se o interruptor dos faróis estiver na
posição , a luz de nevoeiro
traseira pode ser ligada quando os
faróis, a iluminação do painel de
instrumentos e as luzes exteriores
estiverem ligadas.
Sinais de Mudança de
Direção e de Faixa
NOTA
•Se uma luz indicadora permanecer
ligada sem piscar ou se piscar de um
modo invulgar, uma das lâmpadas
das luzes de mudança de direção
pode estar fundida.
•Poderá alterar o volume do sinal
sonoro produzido pelo sistema das
luzes de mudança direção.
Consulte Características de
Personalização na página 9-13.
Virar à direita
Virar à esquerda Mudança para a
faixa direita
Mudança para a
faixa esquerda OFF
