2011 TOYOTA TUNDRA Manuel du propriétaire (in French)

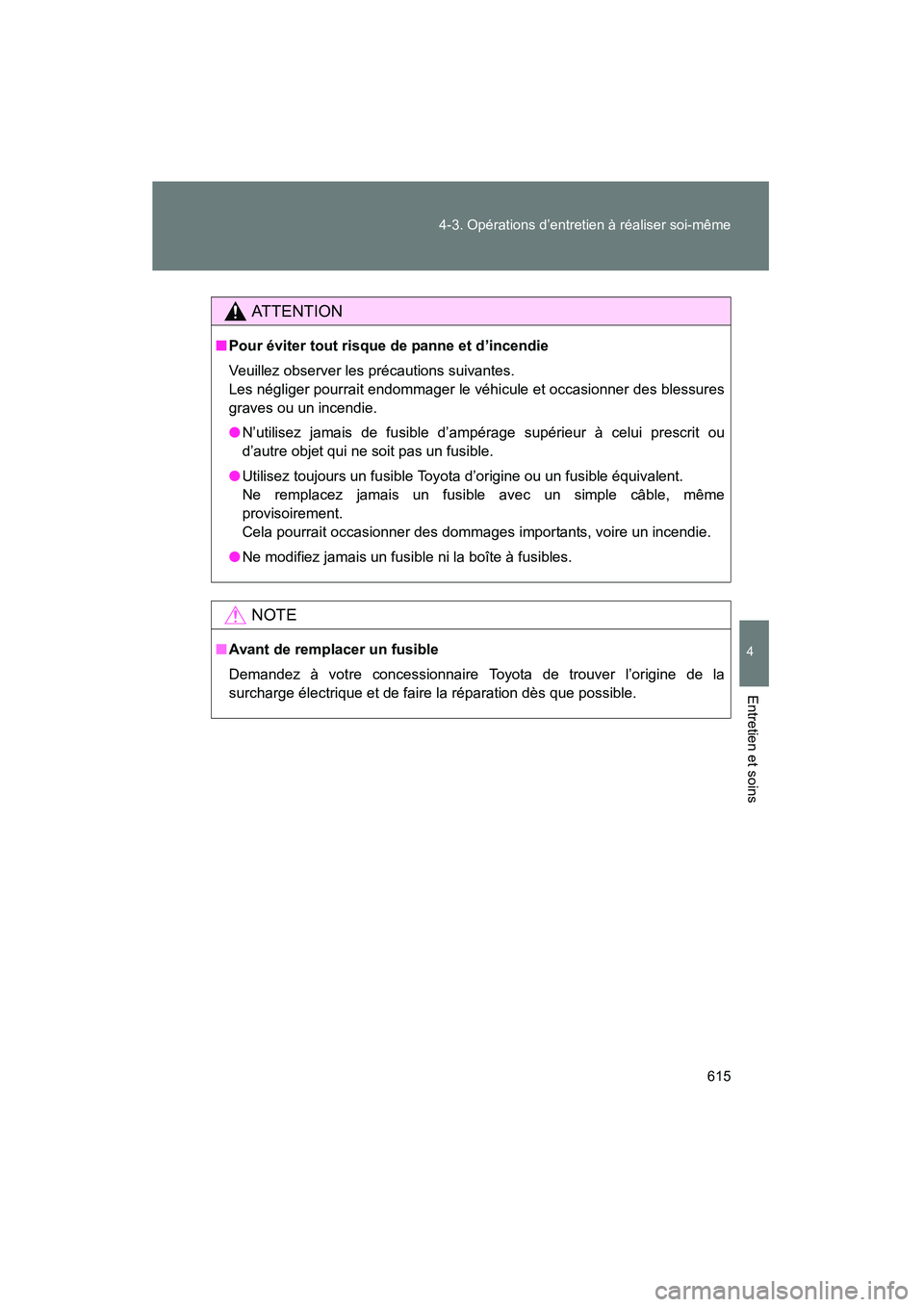

615
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
TUNDRA_D_34510D
AT T E N T I O N
■
Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez jamais un fusible ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation dès que possible.
TUNDRA_D.book 615 ページ ２０１３年７月１０日　水曜日　午後２時３６分

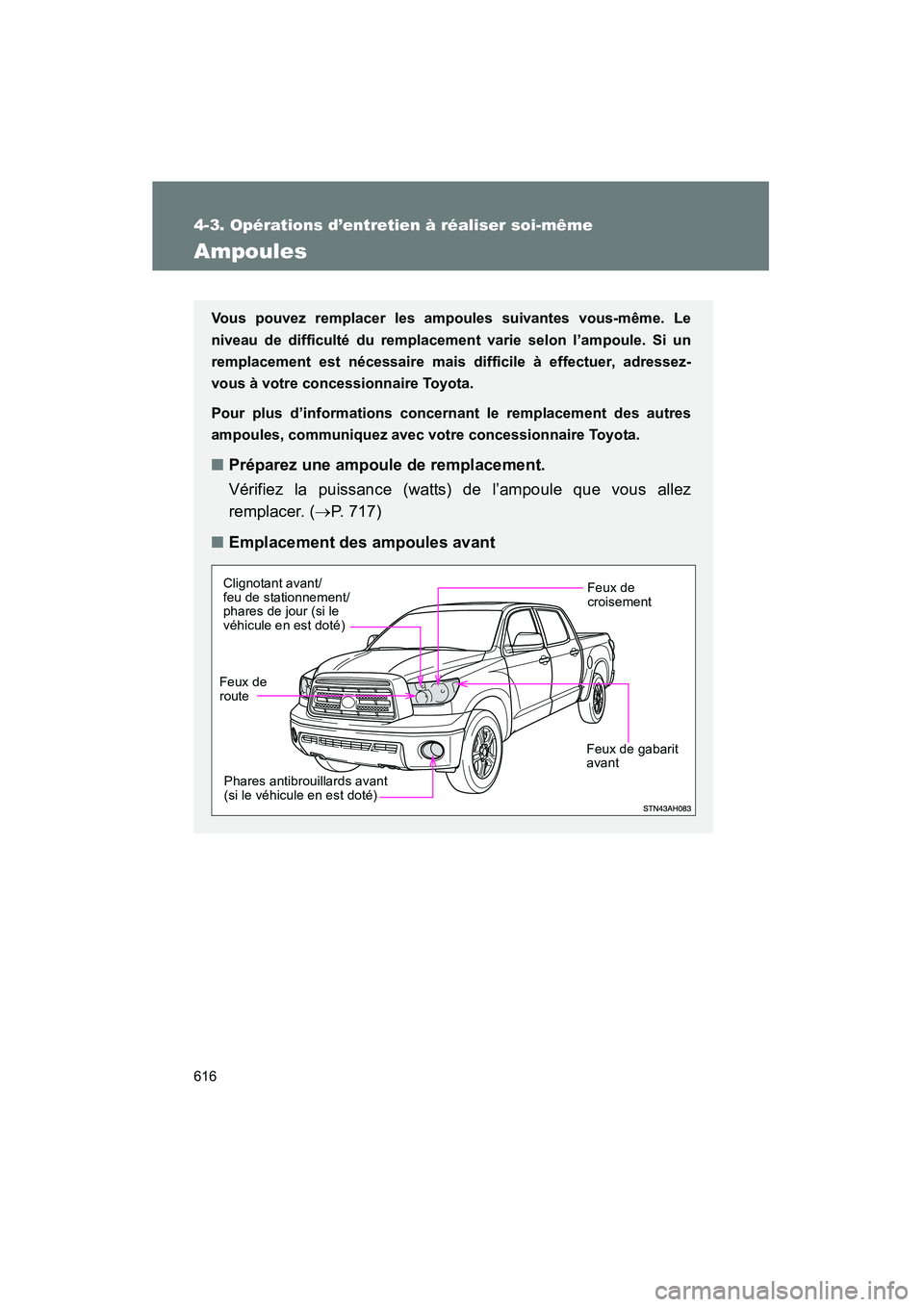

616
4-3. Opérations d’entretien à réaliser soi-même
TUNDRA_D_34510D
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, communiquez avec votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 717)
■ Emplacement des ampoules avant
Feux de
croisement
Feux de gabarit
avant
Feux de
route Phares antibrouillards avant
(si le véhicule en est doté)
Clignotant avant/
feu de stationnement/
phares de jour (si le
véhicule en est doté)
TUNDRA_D.book 616 ページ ２０１３年７月１０日　水曜日　午後２時３６分

617
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
TUNDRA_D_34510D
Remplacement des ampoules
■ Feux de route
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
■Emplacement des ampoules arrière
Feu d’arrêt surélevé et
éclairage pour la caisse
Éclairage de la plaque
d’immatriculation
Feux de recul
Clignotants arrière
Feux stop/arrière et
feux latéraux arrière
TUNDRA_D.book 617 ページ ２０１３年７月１０日　水曜日　午後２時３６分

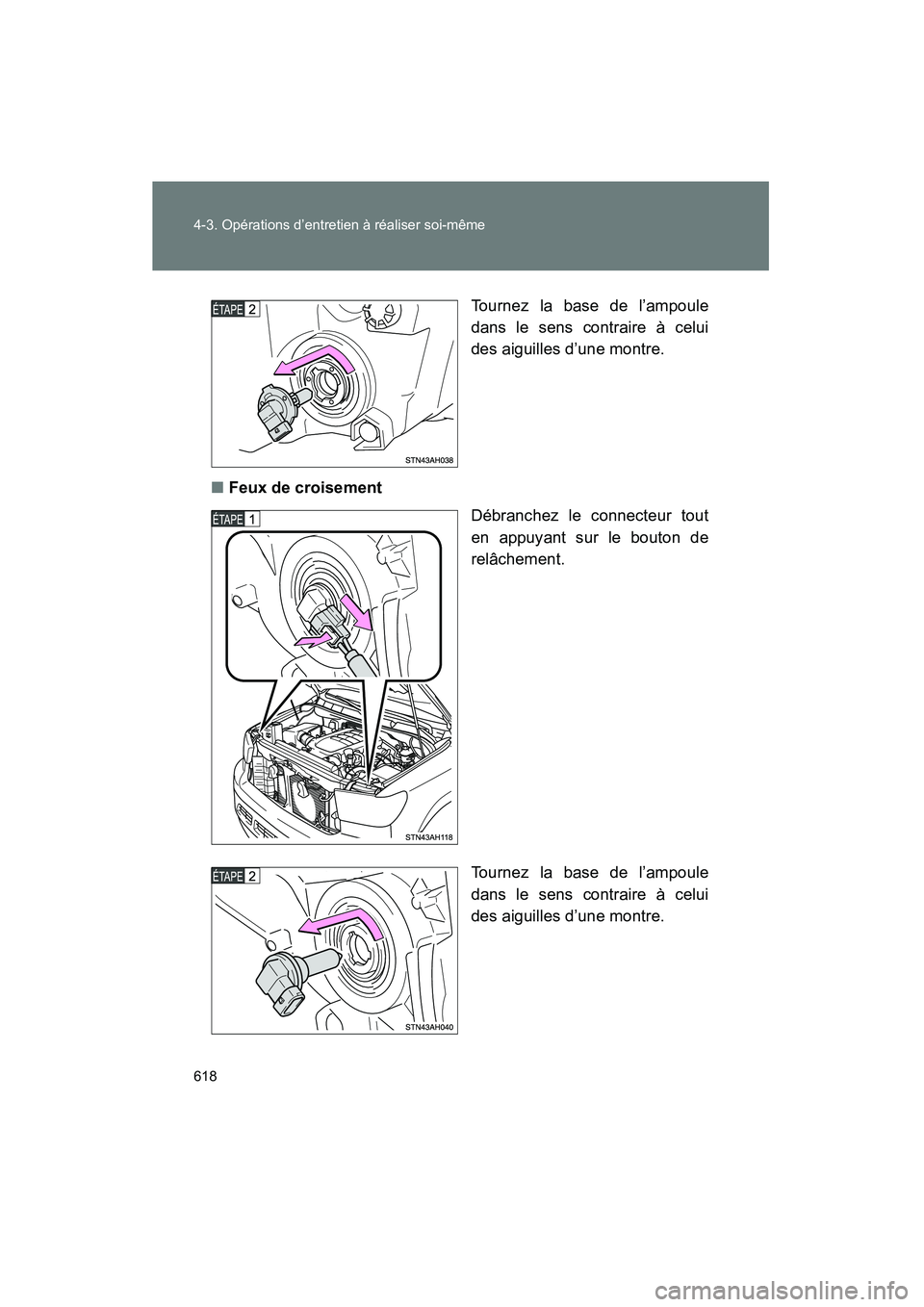

618 4-3. Opérations d’entretien à réaliser soi-même
TUNDRA_D_34510DTournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
■ Feux de croisement
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
TUNDRA_D.book 618 ページ ２０１３年７月１０日　水曜日　午後２時３６分

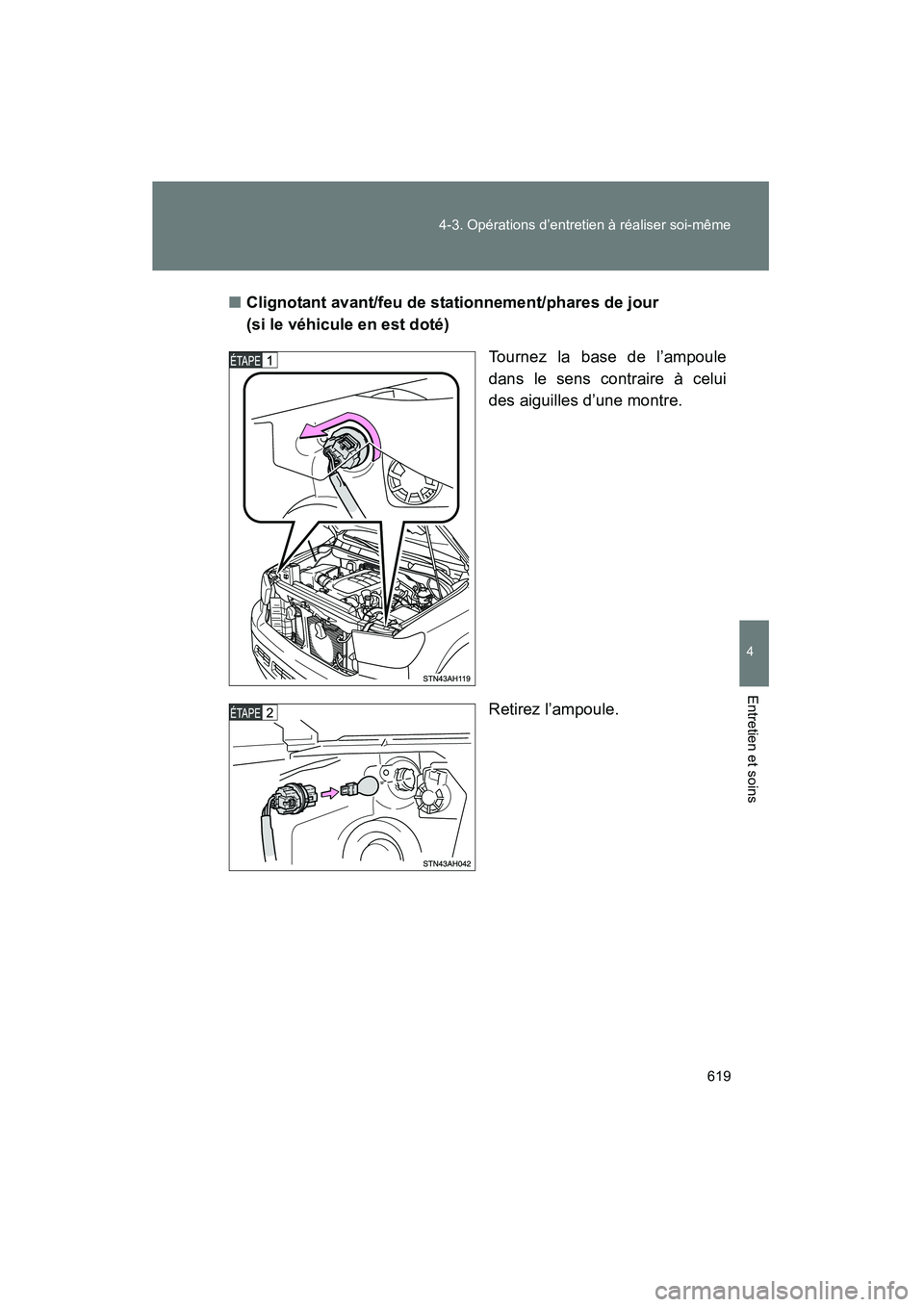

619
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
TUNDRA_D_34510D
■
Clignotant avant/feu de stationnement/phares de jour
(si le véhicule en est doté)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
TUNDRA_D.book 619 ページ ２０１３年７月１０日　水曜日　午後２時３６分

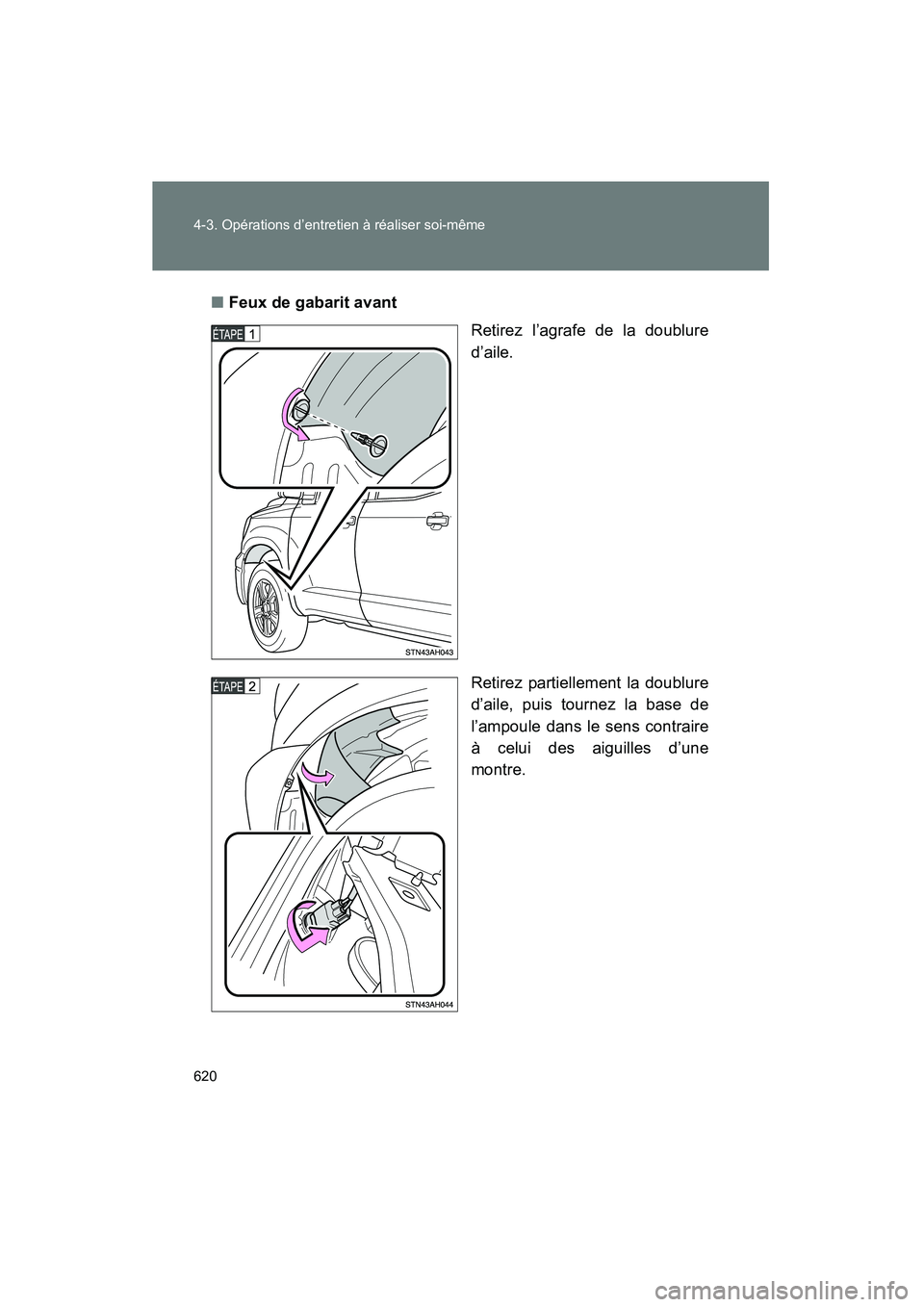

620 4-3. Opérations d’entretien à réaliser soi-même
TUNDRA_D_34510D■
Feux de gabarit avant
Retirez l’agrafe de la doublure
d’aile.
Retirez partiellement la doublure
d’aile, puis tournez la base de
l’ampoule dans le sens contraire
à celui des aiguilles d’une
montre.
TUNDRA_D.book 620 ページ ２０１３年７月１０日　水曜日　午後２時３６分

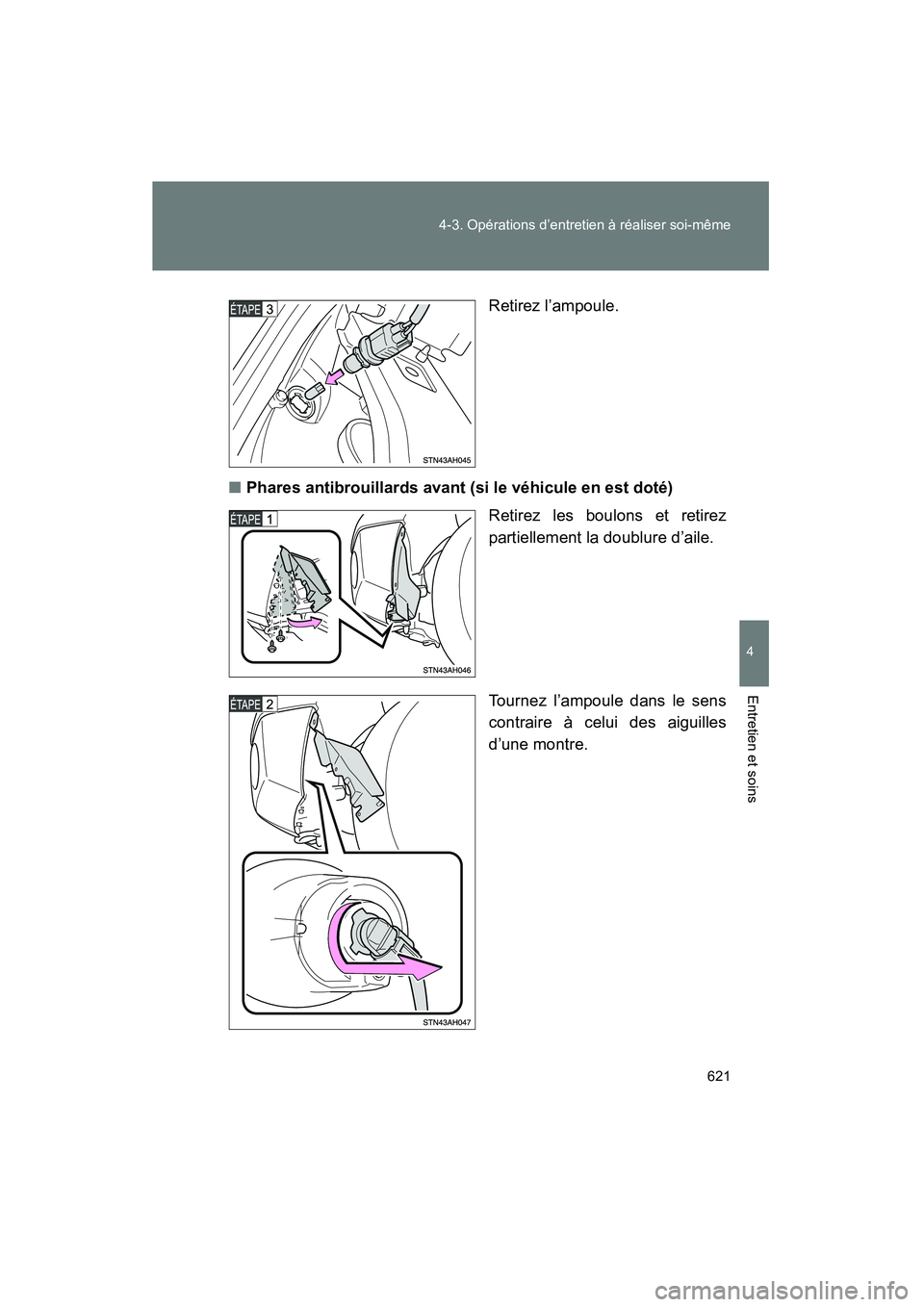

621
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
TUNDRA_D_34510D
Retirez l’ampoule.
■ Phares antibrouillards avant (si le véhicule en est doté)
Retirez les boulons et retirez
partiellement la doublure d’aile.
Tournez l’ampoule dans le sens
contraire à celui des aiguilles
d’une montre.
TUNDRA_D.book 621 ページ ２０１３年７月１０日　水曜日　午後２時３６分

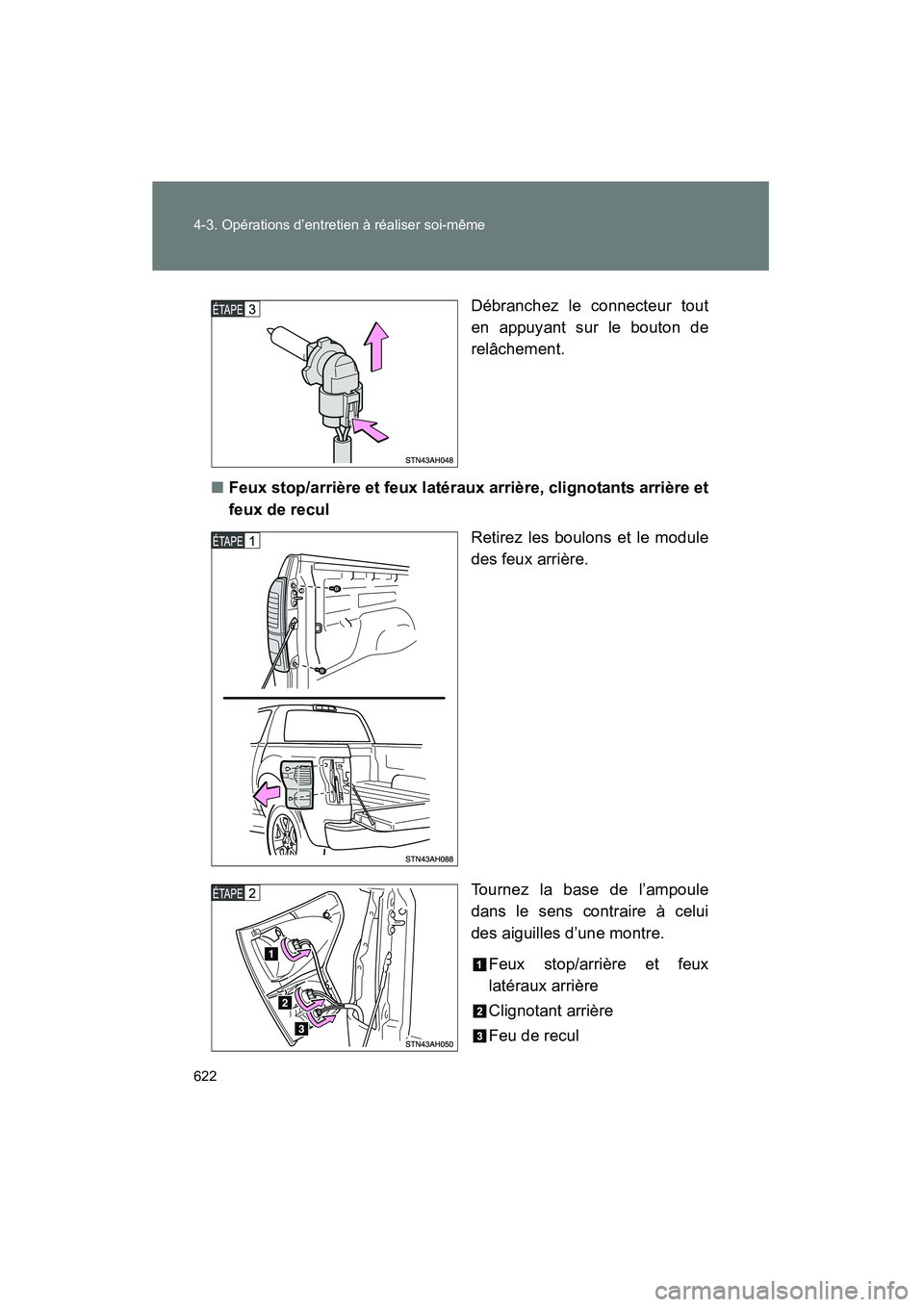

622 4-3. Opérations d’entretien à réaliser soi-même
TUNDRA_D_34510DDébranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
■ Feux stop/arrière et feux latéraux arrière, clignotants arrière et
feux de recul
Retirez les boulons et le module
des feux arrière.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Feux stop/arrière et feux
latéraux arrière
Clignotant arrière
Feu de recul
