WARTUNGSDATENSPEC
2 - 42
WA RT U N G S DAT E N
MOTOR
Bezeichnung Spezifikation Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 77,00–77,01 mm
(3,0315–3,0319 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antrieb Steuerkette (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellen-Außendurchmesser 21,967–21,980 mm
(0,8648–0,8654 in)----
Lagerspiel 0,020–0,054 mm
(0,0008–0,0021 in)0,08 mm
(0,003 in)
Nockenabmessungen
Einlaß“A”30,296–30,346 mm
(1,1923–1,1947 in)30,196 mm
(1,1888 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Auslaß“A”30,399–30,499 mm
(1,1968–1,2007 in)30,299 mm
(1,1929 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Max. Nockenwellenschlag ---- 0,03 mm
(0,0012 in)
A
B

WARTUNGSDATENSPEC
2 - 43 Steuerkette:
Typ/Gliederzahl 92RH2010-114M/114 ----
Kettenspannung automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlaß0,10–0,15 mm
(0,0039–0,0059 in)----
Auslaß0,17–0,22 mm
(0,0067–0,0087 in)----
Ventilabmessungen:
Ventiltellerdurchmesser “A”Einlaß22,9–23,1 mm
(0,9016–0,9094 in)----
Auslaß24,4–24,6 mm
(0,9606–0,9685 in)----
Ventilkegelbreite “B”Einlaß2,26 mm (0,089 in) ----
Auslaß2,26 mm (0,089 in) ----
Ventilsitzbreite “C”Einlaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventiltellerstärke “D”Einlaß0,8 mm (0,0315 in) ----
Auslaß0,7 mm (0,0276 in) ----
Ventilschaftdurchmesser Einlaß3,975–3,990 mm
(0,1565–0,1571 in)3,945 mm
(0,1553 in)
Auslaß4,460–4,475 mm
(0,1756–0,1762 in)4,430 mm
(0,1744 in)
Ventilführungsdurchmesser Einlaß4,000–4,012 mm
(0,1575–0,1580 in)4,050 mm
(0,1594 in)
Auslaß4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Ventilschaftspiel Einlaß0,010–0,037 mm
(0,0004–0,0015 in)
0,025–0,052 mm
(0,0010–0,0020 in)0,08 mm
(0,003 in)
Auslaß0,10 mm
(0,004 in) Bezeichnung Spezifikation Grenzwert
BC
DA
Ventiltellerdurchmesser Ventilkegelbreite Ventilsitzbreite Ventiltellerstärke

WARTUNGSDATENSPEC
2 - 44 Max. Ventilschaftschlag ---- 0,01 mm
(0,0004 in)
Ventilsitzbreite Einlaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilfeder:
Ungespannte Länge Einlaß37,81 mm (1,49 in) 36,81 mm
(1,45 in)
Auslaß37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Einbaulänge (Ventil geschlossen)
Einlaß29,13 mm (1,15 in) ----
Auslaß29,30 mm (1,15 in) ----
Druckkraft (eingebaut) Einlaß99–114 N–29,13 mm
(9,9–11,4 kg–29,13 mm,
22,27–25,57 lb–1,15 in)----
Auslaß126–144 N–29,30 mm
(12,6–14,4 kg–29,30 mm,
28,44–32,41 lb–1,15 in)----
Rechtwinkligkeitsgrenze Einlaß----
2,5°/ 1,7 mm
(2,5°/0,067 in)
Auslaß----2,5°/1,6 mm
(2,5°/0,063 in)
Wicklungsrichtung (Draufsicht) EinlaßIm Uhrzeigersinn ----
AuslaßIm Uhrzeigersinn ----
Ko l b en :
Kolbenlaufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbendurchmesser “D”76,955–76,970 mm
(3,0297–3,0303 in)----
Meßpunkt “H”8 mm (0,31 in) ----
Kolbenbolzenversatz 0,5 mm (0,020 in)/côté AD ---- Bezeichnung Spezifikation Grenzwert
*
H
D

WARTUNGSDATENSPEC
2 - 45 Kolbenbolzenaugen-Durchmesser 16,002–16,013 mm
(0,6300–0,6304 in)16,043 mm
(0,6316 in)
Kolbenbolzen-Durchmesser 15,991–16,000 mm
(0,6296–0,6299 in)15,971 mm
(0,6288 in)
Kolbenringe:
1. Kompressionsring (Topring)
Ausführung abgerundet ----
Abmessungen (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Stoßspiel (eingebaut) 0,15–0,25 mm
(0,006–0,010 in)0,50 mm
(0,020 in)
Ringnutspiel (eingebaut) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring
Ausführung Minutenring ----
Abmessungen (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Stoßspiel (eingebaut) 0,30–0,45 mm
(0,012–0,018 in)0,80 mm
(0,031 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring
Abmessungen (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Stoßspiel (eingebaut) 0,10–0,40 mm (0,004–0,016 in) ----
Kurbelwelle:
Kurbelbreite “A”55,95–56,00 mm
(2,203–2,205 in)----
Kurbelwellenschlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Kippspiel “F”0,4–1,0 mm (0,02–0,04 in) 2,0 mm
(0,08 in) Bezeichnung Spezifikation Grenzwert
T
B
B
T
B
T

WARTUNGSDATENSPEC
2 - 46 Kupplung:
Reibscheiben Stärke 2,9–3,1 mm (0,114–0,122 in) 2,7 mm
(0,106 in)
Anzahl 9 ----
Kupplungsscheiben Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Verzug ---- 0,1 mm
(0,004 in)
Kupplungsfeder ungesp.
Länge 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Anzahl 5 ----
Kupplungsgehäuse Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Kupplungs-Ausrückmechanismus Schraubenspindel/Druckstange ----
Schaltung:
Schaltmechanismus Schaltwalze/Führungsstange ----
Max. Führungsstangenschlag ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Rastenmechanismus ----
Ve r g a s e r :
USAEUROPE, CDN,
ZA, AUS, NZ
Modell/Hersteller FCR-MX37/KEIHIN←
Kennzeichnung 5UM5 50 5UM6 60
Hauptdüse (M.J) Nr. 175 Nr. 170
Hauptluftdüse (M.A.J)ø2,0←
Düsennadel (J.N) OBDUS-4 OBEKQ-4
Konus (C.A) 1,5←
Leerlaufluftdüse (P.J) Nr. 40←
Leerlaufauslaß(P.A.J) Nr. 70 Nr. 60
Leerlaufdüse (P.O)ø0,9←
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S)21 1/2
Teillastbohrung (B.P)ø1,0←
Ventilsitzgröße (V.S)ø3,8←
Kaltstartdüse (G.S) Nr. 72←
Leckdüse (Acc.P) Nr. 70 Nr. 90
Schwimmerhöhe (F.H) 8 mm (0,31 in)←
Laufdrehzahl 1.900–2.100 U/min←
Ansaugunterdruck 26,7–32,0 kPa
(200–240 mmHg,
7,87–9,45 inHg)←
Spiel des Heißstarter-Hebels 3–6 mm
(0,12–0,24 in)← Bezeichnung Spezifikation Grenzwert

WARTUNGSDATENSPEC
2 - 47 Schmiersystem:
Ölfilter Papiertyp ----
Ölpumpe Rotorpumpe ----
Radialspiel 0,12 mm oder weniger
(0,0047 in oder weniger)0,20 mm
(0,008 in)
Axialspiel 0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Gehäuse und Rotorabstand 0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,0067 in)
Kühlsystem:
Kühlerabmessungen
Breite 117,8 mm (4,6 in) ----
Höhe 220 mm (8,7 in) ----
Tiefe 32 mm (1,26 in) ----
Kühlerverschlußdeckel-Öffnungsdruck 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühlsystem-Fassungsvermögen
(Gesamtmenge)0,6 L (0,53 Imp qt, 0,63 US qt) ----
Was ser pum pe
Bauart Kreiselpumpe mit einfacher
Zulauföffnung---- Bezeichnung Spezifikation Grenzwert

WARTUNGSDATENSPEC
2 - 48 Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft·lb
Zündkerze M10S × 1,0 1 13 1,3 9,4
Zündkerzenstecker M6 × 1,0 10 10 1,0 7,2
Zylinderkopf-Blindstopfenschraube M12 × 1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M6 × 1,0 2 7 0,7 5,1
(Stiftschraube) M8 × 1,25 1 15 1,5 11
(Schraube) M9 × 1,25 4 38 3,8 27
(Mutter) M6 × 1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6 × 1,0 2 10 1,0 7,2
Zylinder M6 × 1,0 1 10 1,0 7,2
Ausgleichergewicht M6 × 1,0 2 10 1,0 7,2
Ausgleichswellen-Abtriebsrad M14 × 1,0 1 50 5,0 36
Steuerkettenführung (Einlaßseite) M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Steuerketten-Spannkappenschraube M6 × 1,0 1 7 0,7 5,1
Flügelrad M8 × 1,25 1 14 1,4 10
Kühlwasserschlauchschelle M6 × 1,0 8 2 0,2 1,4
Kühlmittel-Ablaßschraube M6 × 1,0 1 10 1,0 7,2
Wasserpumpengehäuse M6 × 1,0 4 10 1,0 7,2
Kühler M6 × 1,0 6 10 1,0 7,2
Kühlerschutz M6 × 1,0 2 10 1,0 7,2
Kühlerleitung M6 × 1,0 1 10 1,0 7,2
Ölpumpendeckel M4 × 0,7 1 2 0,2 1,4
Ölpumpe M6 × 1,0 3 10 1,0 7,2
Ölfiltereinsatz-Ablaufstutzen M6 × 1,0 1 10 1,0 7,2
Ölfilterelement-Abdeckung M6 × 1,0 2 10 1,0 7,2
Ölfilter M6 × 1,0 2 10 1,0 7,2
Ölzufuhrleitung 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Ölschlauch M6 × 1,0 2 8 0,8 5,8
Ölschlauchschelle—220,21,4
Ölfilter und Rahmen M14 × 1,5 1 70 7,0 50
Vergaserverbindung-Klammer M4 × 0,7 2 3 0,3 2,2
Ansaugluftstutzen-Schlauchschelle M6 × 1,0 1 3 0,3 2,2
Gaszug (Zug) M6 × 1,0 1 4 0,4 2,9
Gaszug (Rückzug) M12 × 1,0 1 11 1,1 8,0
Gaszug-Abdeckung M5 × 0,8 2 4 0,4 2,9
Heißstarter-Plunger M12 × 1,0 1 2 0,2 1,4
Luftfiltergehäuse M6 × 1,0 2 8 0,8 5,8
Luftfilterverbindung und Luftfiltergehäuse M5 × 0,8 1 4 0,4 2,9
Krümmer (Mutter) M8 × 1,25 1 13 1,3 9,4
(Schraube) M8 × 1,25 1 24 2,4 17
Krümmerschutz M6 × 1,0 3 10 1,0 7,2

WARTUNGSDATENSPEC
2 - 49

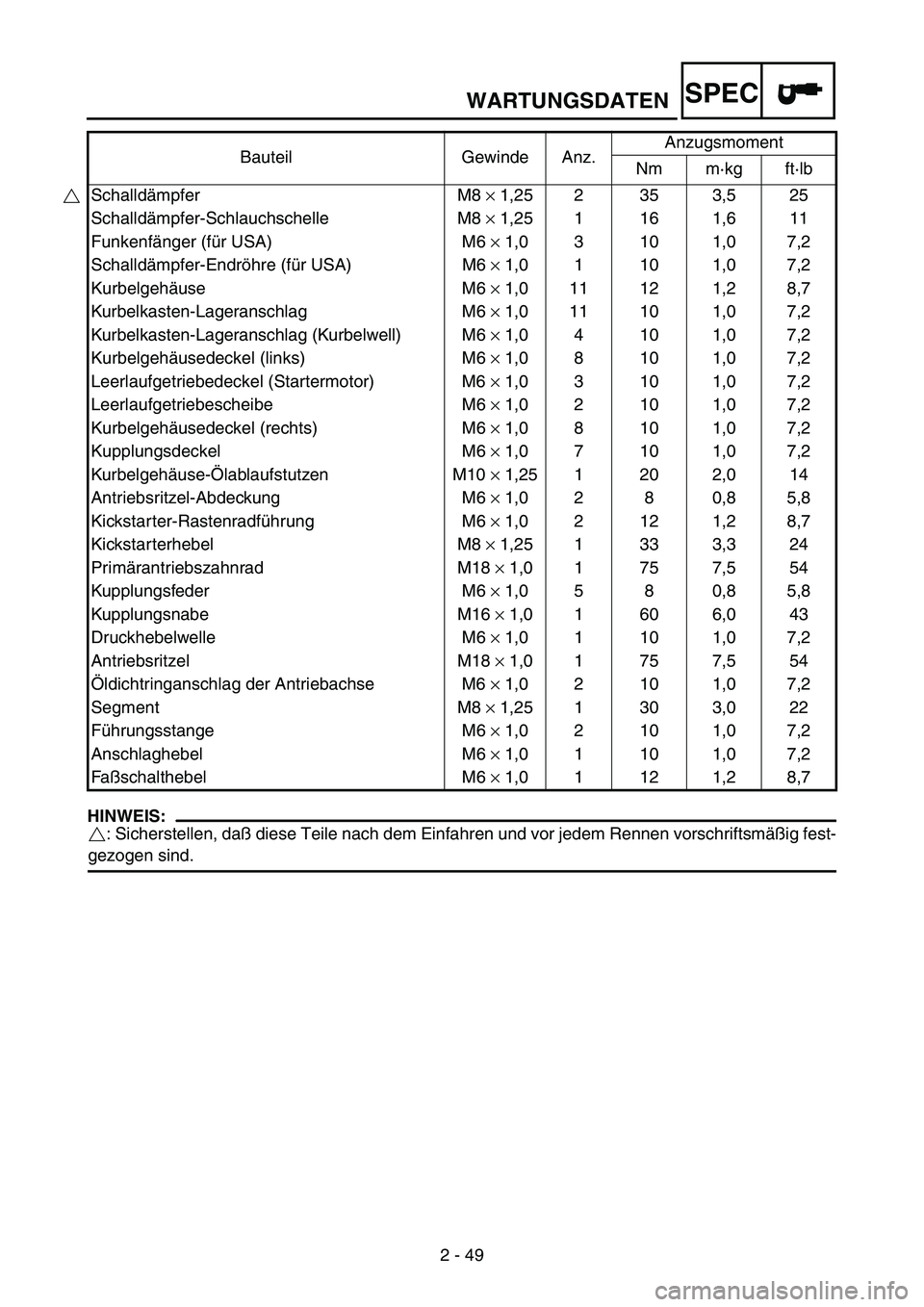

HINWEIS:
: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig fest-
gezogen sind.Schalldämpfer M8 × 1,25 2 35 3,5 25
Schalldämpfer-Schlauchschelle M8 × 1,25 1 16 1,6 11
Funkenfänger (für USA) M6 × 1,0 3 10 1,0 7,2
Schalldämpfer-Endröhre (für USA) M6 × 1,0 1 10 1,0 7,2
Kurbelgehäuse M6 × 1,0 11 12 1,2 8,7
Kurbelkasten-Lageranschlag M6 × 1,0 11 10 1,0 7,2
Kurbelkasten-Lageranschlag (Kurbelwell) M6 × 1,0 4 10 1,0 7,2
Kurbelgehäusedeckel (links) M6 × 1,0 8 10 1,0 7,2
Leerlaufgetriebedeckel (Startermotor) M6 × 1,0 3 10 1,0 7,2
Leerlaufgetriebescheibe M6 × 1,0 2 10 1,0 7,2
Kurbelgehäusedeckel (rechts) M6 × 1,0 8 10 1,0 7,2
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2
Kurbelgehäuse-Ölablaufstutzen M10 × 1,25 1 20 2,0 14
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Kickstarter-Rastenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Primärantriebszahnrad M18 × 1,0 1 75 7,5 54
Kupplungsfeder M6 × 1,0 5 8 0,8 5,8
Kupplungsnabe M16 × 1,0 1 60 6,0 43
Druckhebelwelle M6 × 1,0 1 10 1,0 7,2
Antriebsritzel M18 × 1,0 1 75 7,5 54
Öldichtringanschlag der Antriebachse M6 × 1,0 2 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22
Führungsstange M6 × 1,0 2 10 1,0 7,2
Anschlaghebel M6 × 1,0 1 10 1,0 7,2
Faßschalthebel M6 × 1,0 1 12 1,2 8,7 Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft·lb
