WARTUNGSDATENSPEC
2 - 50 FAHRWERKL
Bauteil Spezifikation Grenzwert
Lenkung:
Lenkkopflager Kegelrollenlager ----
Federelement vorn: USA, CDN EUROPE AUS, NZ, ZA
Federweg 300 mm (11,8 in)←←
Gabelfeder, ungespannte Länge 460 mm (18,1 in)←←
Standard-Federrate K = 4,31 N/mm
(0,44 kg/mm,
24,6 Ib/in)K = 4,12 N/mm
(0,42 kg/mm,
23,5 lb/in)K = 4,22 N/mm
(0,43 kg/mm,
24,1 lb/in)
Umrüstmöglichkeiten Ja←←
Ölmenge 578 cm
3
(20,3 Imp oz,
19,5 US oz)573 cm3
(20,2 Imp oz,
19,4 US oz)←
Füllhöhe 125 mm (4,92 in) 130 mm (5,12 in)←

(gemessen von der Oberkante des
Standrohres, Gabel und Dämpferrohr
vollständig eingefedert, ohne Gabel-
feder)80–150 mm
(3,15–5,91 in)←←
Ölsorte Teleskopgabelöl
“01”←←
Standrohr-Durchmesser 46 mm (1,81 in)←←
Position der oberen Gabelbrücke 5 mm (0,20 in)←10 mm (0,39 in)
Federelement hinten: USA, CDN, AUS,
NZ, ZAEUROPE
Federweg 132 mm (5,20 in)←----
Feder, ungespannte Länge
260 mm (10,24 in)←----
Einbaulänge 245 mm (9,65 in)
246,5 mm (9,70 in)----
240,5–258,5 mm
(9,47–10,18 in)←----
Standard-Federrate K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)----
Umrüstmöglichkeiten Ja←----
Gasdruck
1.000 kPa
(10 kg/cm², 142 psi)←----
Schwinge:
Max. Spiel
Axial ---- 1,0 mm
(0,04 in)

WARTUNGSDATENSPEC
2 - 51 Räder: USA, CDN, ZA EUROPE, AUS, NZ
Bauart: Vorderrad Speichenrad←----
Hinterrad Speichenrad←----
Felgendimension/-material
Vorderrad
21 × 1,60/Aluminium←----
Hinterrad
18 × 1,85/Aluminium 18 × 2,15/Aluminium----
Max. Felgenschlag
Höhenschlag ---- ---- 2,0 mm
(0,08 in)
Seitenschlag ---- ---- 2,0 mm
(0,08 in)
Antriebskette:
Typ/Hersteller DID520VM/DAIDO ----
Anzahl der Kettenglieder 113 + Kettenschloß----
Kettendurchhang 40–50 mm (1,6–2,0 in) ----
Länge von 10 Antriebskettengliedern ----
150,1 mm
(5,91 in)
Vorderradbremse:
Bremsscheibe: Durchmesser ×
Stärke250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Bremsbelagstärke 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Durchmesser 11,0 mm (0,433 in) ----
Bremszylinder-Durchmesser 27,0 mm (1,063 in) × 2 ----
Bremsflüssigkeit DOT 4 ----
Hinterradbremse:
Bremsscheibe: Durchmesser ×
Stärke245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Max. Bremsscheibenverzug ---- 0,15 mm
(0,006 in)
Bremsbelagstärke 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Durchmesser 11,0 mm (0,433 in) ----
Bremszylinder-Durchmesser 25,4 mm (1,000 in) × 1 ----
Bremsflüssigkeit DOT 4 ----
Hand- und Fußbremshebel:
Handbremshebelposition 95 mm (3,74 in) ----
Fußbremshebelposition
(Abstand zur Fußrasten-Oberkante)5 mm (0,20 in) ----
Kupplungszugspiel (Hebelende) 8–13 mm (0,31–0,51 in) ----
Gaszugspiel am Drehgriff 3–5 mm (0,12–0,20 in) ---- Bauteil Spezifikation Grenzwert

WARTUNGSDATENSPEC
2 - 52
HINWEIS:
1. Zuerst die Lenkkopfmutter auf etwa 38 Nm (3,8 m  kg, 27 ft  lb) mit dem Standard-Lenkkopf-
mutternschlüssel festziehen, und dann die Lenkkopfmutter um eine Umdrehung lösen.
2. Die Lenkkopfmutter auf 7 Nm (0,7 m  kg, 5,1 ft  lb) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft·lb
Oberbügel und Außenröhre M8 × 1,25 4 23 2,3 17
Unterbügel und Außenröhre M8 × 1,25 4 20 2,0 14
Oberbügel und Lenkschaft M24 × 1,0 1 145 14,5 105
Oberer Lenkerhalter und Oberbügel M8 × 1,25 4 28 2,8 20
Lenkschaft und Lenkringmutter M28 × 1,0 1 Siehe HINWEIS.
Telegabel und Telegabelkappenschraube M48 × 1,0 2 30 3,0 22
Telegabel und Basisventil M30 × 1,0 2 55 5,5 40
Telegabelkappenschraube und Dämpferstange M12 × 1,25 2 29 2,9 21
Telegabelentlüftungsschraube und Telegabel-
kappenschraubeM5 × 0,8 2 1 0,1 0,7
Telegabel und Telegabelschutz M6 × 1,0 6 10 1,0 7,2
Telegabel und Bremsschlauchhalter M6 × 1,0 2 10 1,0 7,2
Telegabel und Bremsschlauchabdeckung (M8) M8 × 1,25 1 16 1,6 11
(M6) M6 × 1,0 1 7 0,7 5,1
Gasdrehgriffkappe M5 × 0,8 2 4 0,4 2,9
Frontbrems-Hauptzylinder M6 × 1,0 2 9 0,9 6,5
Bremshebel-Befestigungsschraube M6 × 1,0 1 6 0,6 4,3
Bremshebel-Befestigungsmutter M6 × 1,0 1 6 0,6 4,3
Bremshebel-Positionierungssperrmutter M6 × 1,0 1 5 0,5 3,6
Front-Bremsschlauchführung M5 × 0,8 2 4 0,4 2,9
Kupplungshebelhalter M5 × 0,8 2 4 0,4 2,9
Kupplungshebel-Befestigungsmutter M6 × 1,0 1 4 0,4 2,9
Heißstarter-Hebelhalter M5 × 0,8 2 4 0,4 2,9
Heißstarter-Hebelbefestigungsmutter M5 × 0,8 1 2 0,2 1,4
Frontbremsen-Hauptzylinderkappe M4 × 0,7 2 2 0,2 1,4
Frontbremsschlauch-Verbindungsschraube M10 × 1,25 2 30 3,0 22
Frontbremssattel M8 × 1,25 2 23 2,3 17
Bremklotzstopfen M10 × 1,0 2 3 0,3 2,2
Frontbremssattel und Bremsklotz M10 × 1,0 1 18 1,8 13
Hinterradbremssattel und Bremsklotz M10 × 1,0 1 18 1,8 13
Bremssattel und Entlüftungsschraube M8 × 1,25 2 6 0,6 4,3
Vorderradachse und Achsmutter M16 × 1,5 1 105 10,5 75
Vorderradachshalter M8 × 1,25 4 23 2,3 17
Vorderradbremsscheibe M6 × 1,0 6 12 1,2 8,7
Hinterradbremsscheibe M6 × 1,0 6 14 1,4 10
Bremspedal M8 × 1,25 1 26 2,6 19
Hinterradbrems-Hauptzylinder M6 × 1,0 2 11 1,1 8,0
Hinterer Bremshauptzylinder-Deckel M4 × 0,7 2 2 0,2 1,4
Hinterradbremsschlauch-Verbindungsschraube M10 × 1,25 2 30 3,0 2,2
Hinterradachse und Achsmutter M20 × 1,5 1 125 12,5 90

WARTUNGSDATENSPEC
2 - 53 Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft.lb
Nippel (Speiche)—72 3 0,3 2,2
Hinterrad-Speiche M8 × 1,25 6 50 5,0 36
Hinterrad-Bremsscheibendeckel M6 × 1,0 2 7 0,7 5,1
Hinterrad-Bremssattelschutz M6 × 1,0 2 7 0,7 5,1
Antriebskettenspanner-Einstellschraube und
GegenmutterM8 × 1,25 2 16 1,6 11
Motorhalterung
Motor und Motorbügel (vorne) M10 × 1,25 1 69 6,9 50
Motor und Rahmen (unten) M10 × 1,25 1 69 6,9 50
Motorbügel und Rahmen M8 × 1,25 6 34 3,4 24
Motor und Motorbügel (oben) M10 × 1,25 1 55 5,5 40
Pare-moteur inférieur M6 × 1,0 3 10 1,0 7,2
Linker Motorschutz M8 × 1,25 2 23 2,3 17
Rechter Motorschutz M8 × 1,25 2 23 2,3 17
Reguliererbügel und -rahmen M6 × 1,0 2 7 0,7 5,1
Regulierer M6 × 1,0 2 7 0,7 5,1
Drehzapfenwelle und Mutter M16 × 1,5 1 85 8,5 61
Relaisarm und Schwinge M14 × 1,5 1 80 8,0 58
Relaisarm und Pleuelstange M14 × 1,5 1 80 8,0 58
Pleuelstange und Rahmen M14 × 1,5 1 80 8,0 58
Hinterer Stoßdämpfer und Rahmen M10 × 1,25 1 56 5,6 40
Hinterer Stoßdämpfer und Relaisarm M10 × 1,25 1 53 5,3 38
Hinterer Rahmen (oben) M8 × 1,25 1 32 3,2 23
Hinterer Rahmen (unten) M8 × 1,25 2 29 2,9 21
Schwinge und Bremsschlauchhalter M5 × 0,8 4 1 0,1 0,7
Schwinge und Zwischenscheibe M4 × 0,7 4 2 0,2 1,4
Oberer Antriebskettenspanner M8 × 1,25 1 19 1,9 13
Unterer Antriebskettenspanner M8 × 1,25 1 20 2,0 14
Antriebskettenschutzträger M6 × 1,0 3 7 0,7 5,1
Dichtungsschutz und Schwinge M5 × 0,8 4 6 0,6 4,3
Kraftstofftank M6 × 1,0 2 10 1,0 7,2
Kraftstoffhahn M6 × 1,0 2 7 0,7 5,1
Sitzstellklammer und Kraftstofftank M6 × 1,0 1 7 0,7 5,1
Hakenschraube (Paßband) und Kraftstofftank M6 × 1,0 1 7 0,7 5,1
Kraftstofftankbügel und Kraftstofftank M6 × 1,0 4 7 0,7 5,1
Lufthutze und Kraftstofftank M6 × 1,0 6 6 0,6 4,3
Lufthutze und Kühlerschutz M6 × 1,0 2 6 0,6 4,3
Vorderes Schutzblech M6 × 1,0 4 7 0,7 5,1
Hinterer Schutzblech (vorne) M6 × 1,0 2 7 0,7 5,1
Hinterer Schutzblech (hinten) M6 × 1,0 2 11 1,1 8,0
Seitenabdeckung M6 × 1,0 2 7 0,7 5,1
Sitz M8 × 1,25 2 23 2,3 17
Tageskilometerzähler M6 × 1,0 2 7 0,7 5,1
Instrumentenkabelhalter und Telegabel-Schutz M5 × 0,8 2 4 0,4 2,9

WARTUNGSDATENSPEC
2 - 54
HINWEIS:
: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig fest-
gezogen sind.Scheinwerferstrebe (unten) und Unterbügel M8 × 1,25 2 7 0,7 5,1
Scheinwerfergehäuse und Scheinwerfereinheit M6 × 1,0 2 7 0,7 5,1
Scheinwerfer (links und rechts) M6 × 1,0 2 10 1,0 7,2
Scheinwerfer (unten) M6 × 1,0 1 7 0,7 5,1
Rücklicht M6 × 1,0 3 4 0,4 2,9
Rücklichtleitungsklammer und hinteres SchutzblechM4 × 1,59 2 0,5 0,05 0,36
Kühlmittelbehälter M6 × 1,0 2 7 0,7 5,1
Seitenständerbügel und Rahmen M10 × 1,25 2 66 6,6 48
Antriebskettenanschlag und Seitenständerbü-
gelM6 × 1,0 1 7 0,7 5,1
Seitenständer M8 × 1,25 1 25 2,5 18 Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft.lb

WARTUNGSDATENSPEC
2 - 55 ELEKTRISCHE ANLAGE
Bauteil Spezifikation Grenzwert
Zündsystem:
Zündversteller elektrisch ----
CDI:
Impulsgeber-Widerstand (Farbe) 248–372 Ω bei 20 °C (68 °F)
(weiß – rot)----
CDI-Zündbox: Modell/Hersteller 5UM-50/YAMAHA (USA)
5UM-60/YAMAHA (Nicht USA)----
Zündspule:
Modell/Hersteller 5UL-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Systemtyp AC Magnetzünder ----
Modell (stator)/Hersteller 5UM-00/YAMAHA ----
Normalausgang 14 V/120 W bei 5.000 U/min ----
Ladepulenwiderstand (Farbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(weiß – masse)----
Lichtspulenwiderstand (Farbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(gelb – masse)----
Gleichrichter/Regulierer:
Regulierertyp Halbleiter-Kurzschluß----
Modell/Hersteller SH712AA/SHINDENGEN ----
Lastfreie Regelspannung (AC) 13,0–14,0 V ----
Lastfreie Regelspannung (DC) 14,1–14,9 V ----
Gleichrichter-Kapazität (AC) 12 A ----
Gleichrichter-Kapazität (DC) 8 A ----
Elektrostartersystem:
Typ Synchrongetriebe
Startermotor
Modell/Hersteller 5UM01/YAMAHA ----
Betriebsspannung 12 V ----
Ausgang 0,35 kW ----
Ankerspulenwiderstand 0,0189– 0,0231 Ω bei 20 °C
(68 °F)----
Bürstengesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Bürstenzahl 2 Stk. ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kommutatordurchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Glimmerunterschneidung (Tiefe) 1,5 mm (0,06 in) ----

WARTUNGSDATENSPEC
2 - 56
HINWEIS:
Die Rotormutter auf 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, lösen und dann erneut auf 65 Nm
(6,5 mkg, 47 ft  lb) festziehen. Starterrelais:
Modell/Hersteller 2768090-A/JIDECO ----
Stromstärke 180 A ----
Spulenwicklungswiderstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Starterkreis-Unterbrecherrelais:
Modell/Hersteller ACM33221 M06/MATSUSHITA ----
Spulenwicklungswiderstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherung (Stärke × Anzahl):
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Halter (AC-Magnetzünderleitung) M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Siehe HINWEIS.
Leerlaufschalter M5 × 0,8 2 4 0,4 2,9
Zündspule M6 × 1,0 2 10 1,0 7,2
Starterrelais-Klemme M6 × 1,0 2 4 0,4 2,9
Minus-Kabel und Zylinderkopf M6 × 1,0 1 10 1,0 7,2 Bauteil Spezifikation Grenzwert

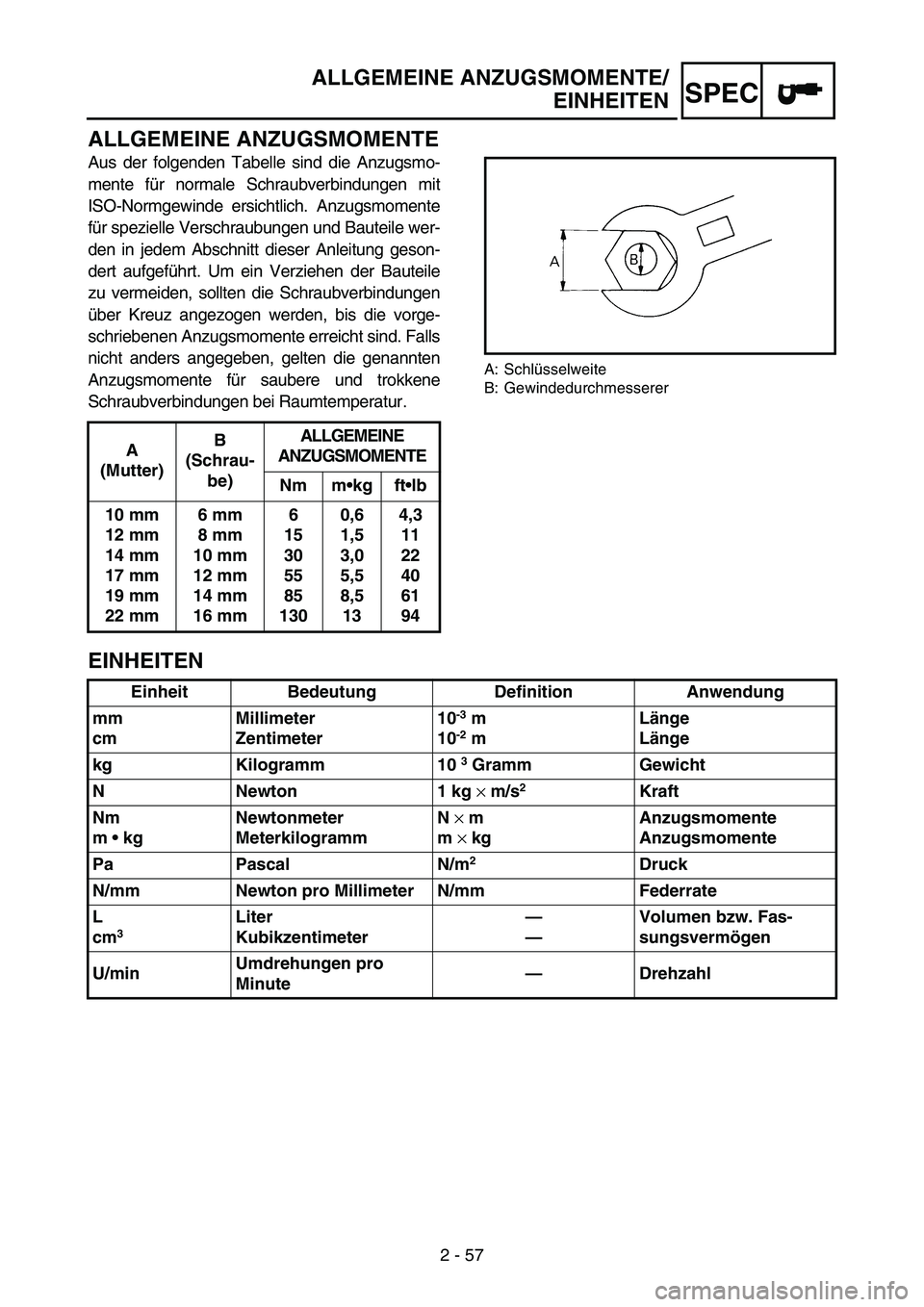

ALLGEMEINE ANZUGSMOMENTE/
EINHEITEN
SPEC
2 - 57
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmomente
für spezielle Verschraubungen und Bauteile wer-
den in jedem Abschnitt dieser Anleitung geson-
dert aufgeführt. Um ein Verziehen der Bauteile
zu vermeiden, sollten die Schraubverbindungen
über Kreuz angezogen werden, bis die vorge-
schriebenen Anzugsmomente erreicht sind. Falls
nicht anders angegeben, gelten die genannten
Anzugsmomente für saubere und trokkene
Schraubverbindungen bei Raumtemperatur.
A: Schlüsselweite
B: Gewindedurchmesserer
EINHEITEN
A
(Mutter)B
(Schrau-
be)ALLGEMEINE
ANZUGSMOMENTE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Einheit Bedeutung Definition Anwendung
mm
cmMillimeter
Zentimeter10
-3 m
10-2 mLänge
Länge
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg
× m/s
2 Kraft
Nm
m  kgNewtonmeter
MeterkilogrammN
× m
m
× kgAnzugsmomente
Anzugsmomente
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3 Liter
Kubikzentimeter—
—Volumen bzw. Fas-
sungsvermögen
U/minUmdrehungen pro
Minute—Drehzahl
