4 - 12
ENG
PRÜFUNG
Schalldämpfer und krümmer
1. Kontrollieren:
Dichtung
1
Beschädigung
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Schalldämpfer und krümmer
1. Montieren:
Dichtung
Krümmer
1
Mutter (Krümmer)
2
Schraube (Krümmer)
3
HINWEIS:
Zunächst die Mutter (Krümmer) pro-
visorisch anziehen und dann die
Schraube (Krümmer) auf 20 Nm
(2,0 mkg, 14 ftlb) festziehen.
Danach die Mutter (Krümmer) auf
13 Nm (1,3 mkg, 9,4 ftlb) und-
anschließend die Schraube (Krüm-
mer) auf 24 Nm (2,4 mkg,
17 ftlb) festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
New
2. Montieren:
Schalldämpferschelle
1
Dichtung
2
Schalldämpfer
3
Unterlegscheibe
4
Schraube (Schalldämpfer)
5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
New
ISPEZIONE
Silenziatore e tubo di scarico
1. Ispezionare:
Guarnizione 1
Danni → Sostituire.
MONTAGGIO ED
INSTALLAZIONE
Silenziatore e tubo di scarico
1. Installare:
Guarnizione
Tubo di scarico 1
Dado (tubo di scarico) 2
Bullone (tubo di scarico) 3
NOTA:
Innanzitutto, serrare temporaneamente il
dado (tubo di scarico), quindi serrare il
bullone (tubo di scarico) 20 Nm
(2,0 mkg, 14 ftlb). Poi serrare nuo-
vamente il dado (tubo di scarico) 13 Nm
(1,3 mkg, 9,4 ftlb) e quindi il bul-
lone (tubo di scarico) 24 Nm (2,4 mkg,
17 ftlb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
New
2. Installare:
Morsetto silenziatore 1
Guarnizione 2
Silenziatore 3
Rondella 4
Bullone (silenziatore) 5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
New
INSPECCIÓN
Silenciador y tubo de escape
1. Inspeccionar:
Junta
1
Daños
→ Reemplazar.
MONTAJE E INSTALACIÓN
Silenciador y tubo de escape
1. Instalar:
Junta
Tubo de escape
1
Tuerca (tubo de escape)
2
Perno (tubo de escape)
3
NOTA:
Primero, apriete provisionalmente la
tuerca (tubo de escape), y luego
apriete el perno (tubo de escape) a
20 Nm (2,0 mkg, 14 ftlb). Des-
pués, vuelva a apretar la tuerca (tubo
de escape) 13 Nm (1,3 mkg,
9,4 ftlb) y luego el perno (tubo de
escape) 24 Nm (2,4 mkg,
17 ftlb).
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
New
2. Instalar:
Abrazadera del silenciador
1
Junta
2
Silenciador
3
Arandela
4
Perno (silenciador)
5
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
New
KRÜMMER UND SCHALLDÄMPFER
TUBO DI SCARICO E SILENZIATORE
TUBO DE ESCAPE Y SILENCIADOR

4 - 13
ENGRADIATOR
EC450001
RADIATOR
Extent of removal:
1 Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Seat, fuel tank and left side cover Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
1 Radiator guard 2
2 Radiator hose clamp 8 Only loosening.
3 Radiator hose 1 1
4 Left radiator 1
5 Radiator hose 3 1
6 Coolant reservoir hose 1
7 Right radiator 1
8 Radiator hose 2 1
9 Radiator hose 4 1
10 Radiator pipe 1
11 Coolant reservoir breather hose 1
12 Coolant reservoir 1
1

4 - 14
ENG
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Selle, réservoir de carburant et cache latéral
gaucheSe reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX”.
1 Protection de radiateur 2
2 Bride de durit de radiateur 8 Desserrer uniquement.
3 Durit de radiateur 1 1
4 Radiateur gauche 1
5 Durit de radiateur 3 1
6 Durit de vase d’expansion 1
7 Radiateur droit 1
8 Durit de radiateur 2 1
9 Durit de radiateur 4 1
10 Tuyau de radiateur 1
11 Durit de mise à l’air de vase d’expansion 1
12 Vase d’expansion 1
1
KÜHLER
Demontage-Arbeiten:
1 Kühler demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den Ausbau Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Sitz, Kraftstofftank und linke
SeitenabdekkungSiehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1Kühlerschutz 2
2Kühlerschlauchschelle 8 Nur lockern.
3Kühlerschlauch 1 1
4 Linker Kühler 1
5Kühlerschlauch 3 1
6Kühlmittelausgleichsbehälter-Schlauch 1
7 Rechter Kühler 1
8Kühlerschlauch 2 1
9Kühlerschlauch 4 1
10 Kühlerleitung 1
11 Kühlmittelausgleichsbehälter-
Lüftungsschlauch1
12 Kühlmittelausgleichsbehälter 1
1
RADIATEUR
KÜHLER

4 - 15
ENG
RADIATORE
Portata dello smontaggio:1 Rimozione radiatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL RADIATORE
Preparazione per lo smontaggio Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE
LIQUIDO DI RAFFREDDAMENTO” nel CAPITOLO
3.
Sella, serbatoio del carburante e
carenatura laterale sinistraFare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E CARENATURA LATERALE”.
1 Riparo del radiatore 2
2 Morsetti del tubo flessibile radiatore 8 Allentare soltanto.
3 Flessibile radiatore 1 1
4 Radiatore sinistro 1
5 Flessibile radiatore 3 1
6 Tubo flessibile del serbatoio del liquido di
raffreddamento1
7 Radiatore destro 1
8 Flessibile radiatore 2 1
9 Flessibile radiatore 4 1
10 Tubazione del radiatore 1
11 Tubetto di sfiato del serbatoio del liquido di
raffreddamento1
12 Serbatoio del liquido di raffreddamento 1
1
RADIATORE

4 - 16
ENG

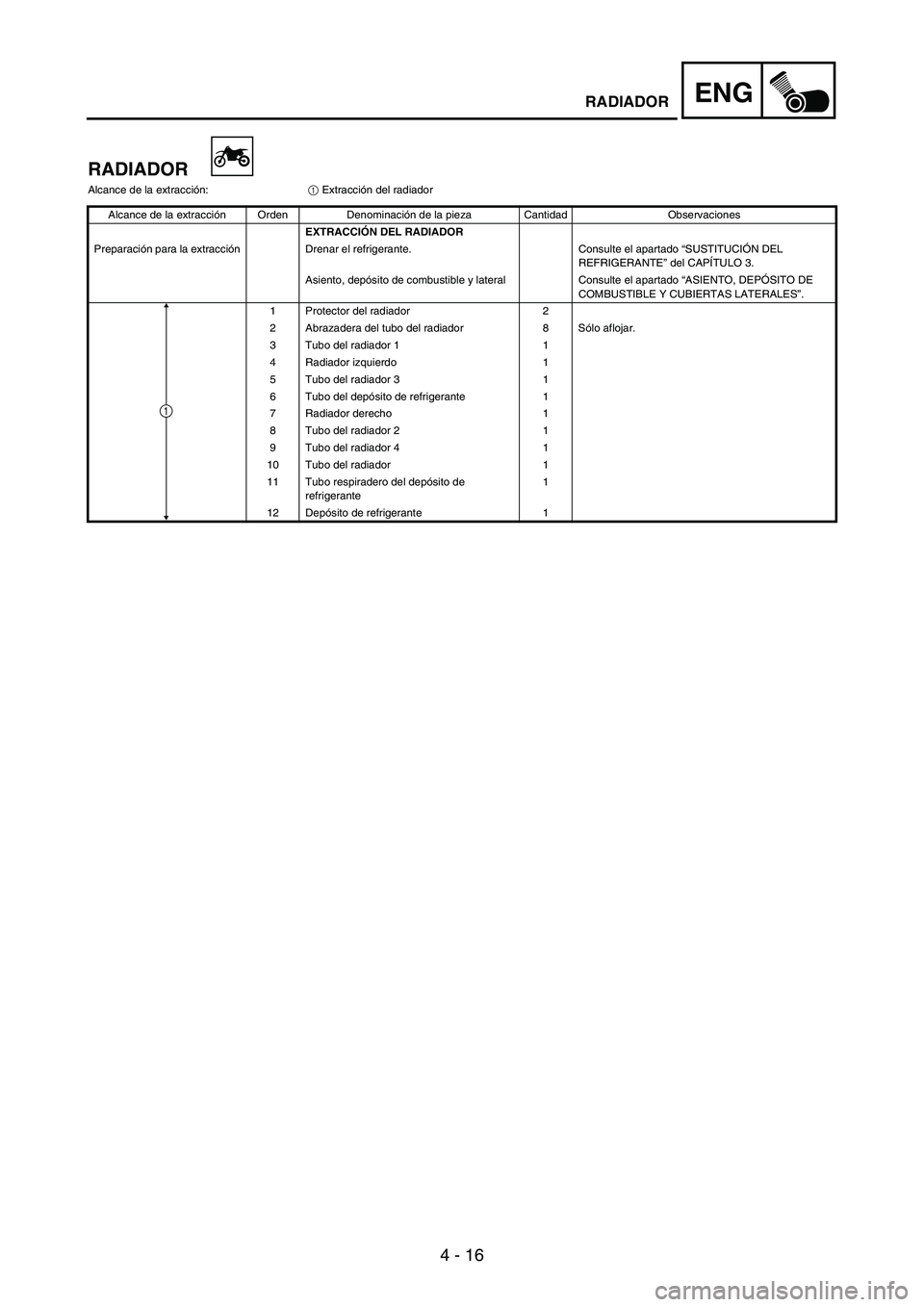

RADIADOR
Alcance de la extracción:
1 Extracción del radiador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL RADIADOR
Preparación para la extracción Drenar el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL
REFRIGERANTE” del CAPÍTULO 3.
Asiento, depósito de combustible y lateral Consulte el apartado “ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES”.
1 Protector del radiador 2
2 Abrazadera del tubo del radiador 8 Sólo aflojar.
3 Tubo del radiador 1 1
4 Radiador izquierdo 1
5 Tubo del radiador 3 1
6 Tubo del depósito de refrigerante 1
7 Radiador derecho 1
8 Tubo del radiador 2 1
9 Tubo del radiador 4 1
10 Tubo del radiador 1
11 Tubo respiradero del depósito de
refrigerante1
12 Depósito de refrigerante 1
1
RADIADOR

4 - 17
ENGRADIATOR
EC456000HANDLING NOTE
WARNING
Do not remove the radiator cap
when the engine and radiator are
hot. Scalding hot fluid and steam
may be blown out under pressure,
which could cause serious injury.
When the engine has cooled, open
the radiator cap by the following
procedure:
Place a thick rag, like a towel, over
the radiator cap, slowly rotate the
cap counterclockwise to the
detent. This procedure allows any
residual pressure to escape. When
the hissing sound has stopped,
press down on the cap while turn-
ing counterclockwise and remove
it.
EC454000INSPECTIONEC444100Radiator
1. Inspect:
Radiator core
1
Obstruction
→ Blow out with
compressed air through rear of
the radiator.
Bent fin
→ Repair/replace.
EC455000ASSEMBLY AND INSTALLATION
Radiator
1. Install:
O-ring
1
Radiator pipe
2
Bolt (radiator pipe)
3
NOTE:Apply the lithium soap base grease
on the O-ring.
2. Install:
Radiator hose 4 (longer)
1
Radiator hose 2 (shorter)
2
To right radiator
3.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur et le radia-
teur sont chauds. Du liquide bouillon-
nant et de la vapeur risquent de jaillir
sous forte pression, ce qui est très dan-
gereux.
Une fois le moteur refroidi, enlever le
bouchon du radiateur en procédant
comme suit:
Quand le moteur est froid, mettre un
chiffon épais tel qu’une serviette sur
ce bouchon puis le tourner lentement
vers la gauche jusqu’au point de
détente. Cette procédure permet d’éli-
miner toute pression résiduelle.
Quand le sifflement s’est arrêté,
appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Carcasse 1
Encrassé → Nettoyer en soufflant
de l’air comprimé par l’arrière du
radiateur.
Lamelle tordue → Réparer/rem-
placer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Joint torique 1
Tuyau de radiateur 2
Boulon (tuyau de radiateur) 3
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Monter:
Durit de radiateur 4 (plus longue)
1
Durit de radiateur 2 (plus courte)
2
Au radiateur droite 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
RADIATEUR

4 - 18
ENG
HANDHABUNGSHINWEIS
WARNUNG
Der heiße Kühler steht unter
Druck. Daher den Kühlerver-
schlußdeckel niemals bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrü-
hungen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen:
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und den Deckel langsam gegen
den Uhrzeigersinn bis zum
Anschlag drehen, damit der restli-
che Druck entweichen kann. Wenn
kein Zischen mehr zu vernehmen
ist, auf den Deckel drücken und
ihn gegen den Uhrzeigersinn
abschrauben.
PRÜFUNG
Kühler
1. Kontrollieren:
Kühlerblock
1
Lamellen zugesetzt
→ Von
hinten mit Druckluft ausbla-
sen.
Lamellen verformt
→ Instand
setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
O-Ring
1
Kühlerleitung
2
Schraube (Kühlerleitung)
3
HINWEIS:Lithiumfett auf den O-Ring auftragen.
2. Montieren:
Kühlerschlauch 4 (länger)
1
Kühlerschlauch 2 (kürzer)
2
(zum Rechter Kühler
3)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA PER LA MANIPOLAZIONE
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore e radiatore caldi. Si potrebbe
verificare la fuoriuscita di fluido bol-
lente, che potrebbe provocare infor-
tuni gravi.
Quando il motore si è raffreddato,
aprire il tappo del radiatore nel modo
seguente:
Posizionare uno straccio spesso, ad
esempio un asciugamano, sul tappo
del radiatore e far ruotare lentamente
il tappo in senso opposto al fermo.
Questa procedura consentirà la fuo-
riuscita della pressione residua.
Quando non si sente più il sibilo carat-
teristico, premere sul tappo del radia-
tore e svitarlo in senso antiorario per
rimuoverlo.
ISPEZIONE
Radiatore
1. Ispezionare:
Massa radiante 1
Ostruzioni → Pulire con aria
compressa insufflata dal retro del
radiatore.
Aletta piegata → Riparare/sosti-
tuire.
MONTAGGIO ED
INSTALLAZIONE
Radiatore
1. Installare:
O-ring 1
Tubazione del radiatore 2
Bullone (tubazione del radiatore)
3
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
2. Installare:
Flessibile radiatore 4 (più lungo) 1
Flessibile radiatore 2 (più corto) 2
Sul radiatore destro 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA DE MANEJO
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor y el radiador
estén calientes. Podría salir
líquido y vapor hirviendo a pre-
sión, lo cual puede provocar
daños graves.
Cuando el motor se haya enfriado,
abra la tapa del radiador mediante
el siguiente procedimiento:
Coloque un paño grueso, por
ejemplo una toalla, sobre la tapa
del radiador. Gire lentamente la
tapa hacia la izquierda hasta que
se detenga. Este procedimiento
permite que salga cualquier pre-
sión residual que quede. Cuando
se haya detenido el silbido, pre-
sione la tapa mientras la gira hacia
la izquierda y retírela.
INSPECCIÓN
Radiador
1. Inspeccionar:
Rodete del radiador
1
Obstrucción
→ Soplar con aire
a presión a través de la parte
trasera del radiador.
Bent fin
→ Reparar/reempla-
zar.
MONTAJE E INSTALACIÓN
Radiador
1. Instalar:
Junta tórica
1
Tubo del radiador
2
Perno (tubo del radiador)
3
NOTA:
Aplique grasa con base de jabón de
litio a la junta tórica.
2. Instalar:
Tubo del radiador 4 (largo)
1
Tubo del radiador 2 (corto)
2
Al radiador derecho
3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
KÜHLER
RADIATORE
RADIADOR

4 - 19
ENGRADIATOR
3. Install:
Right radiator
1
Bolt (right radiator)
2
Radiator hose 3
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Left radiator
1
Bolt (left radiator)
2
Radiator hose 1
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
5. Tighten:
Radiator hose clamp
4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
6. Install:
Radiator guard
1
Bolt (radiator guard)
2
NOTE:Fit the hook
a on the inner side first
into the radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Install:
Coolant reservoir
1
Bolt (coolant reservoir)
2
Coolant reservoir hose
3
Coolant reservoir breather
hose
4
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
8. Fill:
Radiator
Engine
Coolant reservoir
Refer to “COOLANT
REPLACEMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
LOWFULLCOOLANT32
1
4
3. Monter:
Radiateur de droite 1
Boulon (radiateur droite) 2
Durit de radiateur 3 3
Se reporter à la section“CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section“CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
5. Serrer:
Bride de durit de radiateur 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Monter:
Protection de radiateur 1
Boulon (protection de radiateur)
2
N.B.:
Accrocher le panneau d’abord à l’inté-
rieur a puis à l’extérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Monter:
Vase d’expansion 1
Boulon (vase d’expansion) 2
Durit de vase d’expansion 3
Durit de mise à l’air de vase
d’expansion 4
Se reporter à la section “CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
8. Remplir:
Radiateur
Moteur
Vase d’expansion
Se reporter à la section
“CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au
CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
RADIATEUR
