3 - 18
INSP
ADJ
WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN
Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und Rennfahrt überprüft
werden.
Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
Bezeichnung Ausführung Seite
KühlflüssigkeitDer Kühler muß bis zum Rand des Einfüllstutzens mit
Kühlflüssigkeit befüllt sein.
Kühlsystem auf Undichtigkeit prüfen.P.3-22–30
KraftstoffKraftstofftank mit frischem Benzin befüllen.
Kraftstoffleitung auf Undichtigkeit prüfen.P.1-36
MotorölÖlstand kontrollieren.
Kurbelgehäuse und Öltank (Rahmen) auf Undichtigkeit prüfen.P.3-40–48
Getriebe und Kupplung Schaltbarkeit der Gänge und Funktion der Kupplung prüfen. P.3-30–32
GasdrehgriffFunktion und Spiel des Gasdrehgriffs prüfen.
Gasdrehgriff nach Bedarf schmieren.P.3-32–34
BremsenHandbremshebelspiel kontrollieren.
Funktion beider Bremsen prüfen.P.3-66–78
AntriebsketteDurchhang und Ausrichtung prüfen.
Kette nach Bedarf schmieren.P.3-80–84
RäderReifen auf übermäßigen Verschleiß und Luftdruck prüfen.
Speichernspannung kontrollieren.P.3-100–102
Lenkung Auf Schwergängigkeit und übermäßiges Spiel prüfen. P.3-102–104
Teleskopgabel und
FederbeinFunktion, auf Undichtigkeit prüfen. P.3-86–98
SeilzügeKupplungs-, Brems- und Gaszüge auf Schwergängigkeit prüfen.
Sicherstellen, daß die Seilzüge bei eingeschlagenem Lenker
und eingefederter Gabel nicht behindert werden.—
Schalldämpfer Festen Sitz, auf Rißbildung prüfen. P.4-8–12
Kettenrad Schrauben auf festen Sitz prüfen. P.3-78
Allgemeine Schmierung Die Funktion der zu schmierenden Teile prüfen, ggf. schmieren. P.3-106
Schraubverbindungen am
FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen. P.1-47
SteckverbinderSteckverbinder von AC-Magnetzünder und -Zündbox sowie
Zündspule auf festen Sitz prüfen.P.1-10
Einstellungen und
AbstimmungSicherstellen, daß die Maschine auf die Rennstrecke sowie die
herrschenden Wetter- und Fahrbedingungen abgestimmt ist.
Dabei die im Probelauf erzielten Ergebnisse berücksichtigen.
Alle Kontrollen und Wartungsarbeiten müssen sachgemäß
durchgeführt worden sein.P.7-1–46
WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN

3 - 19
INSP
ADJ

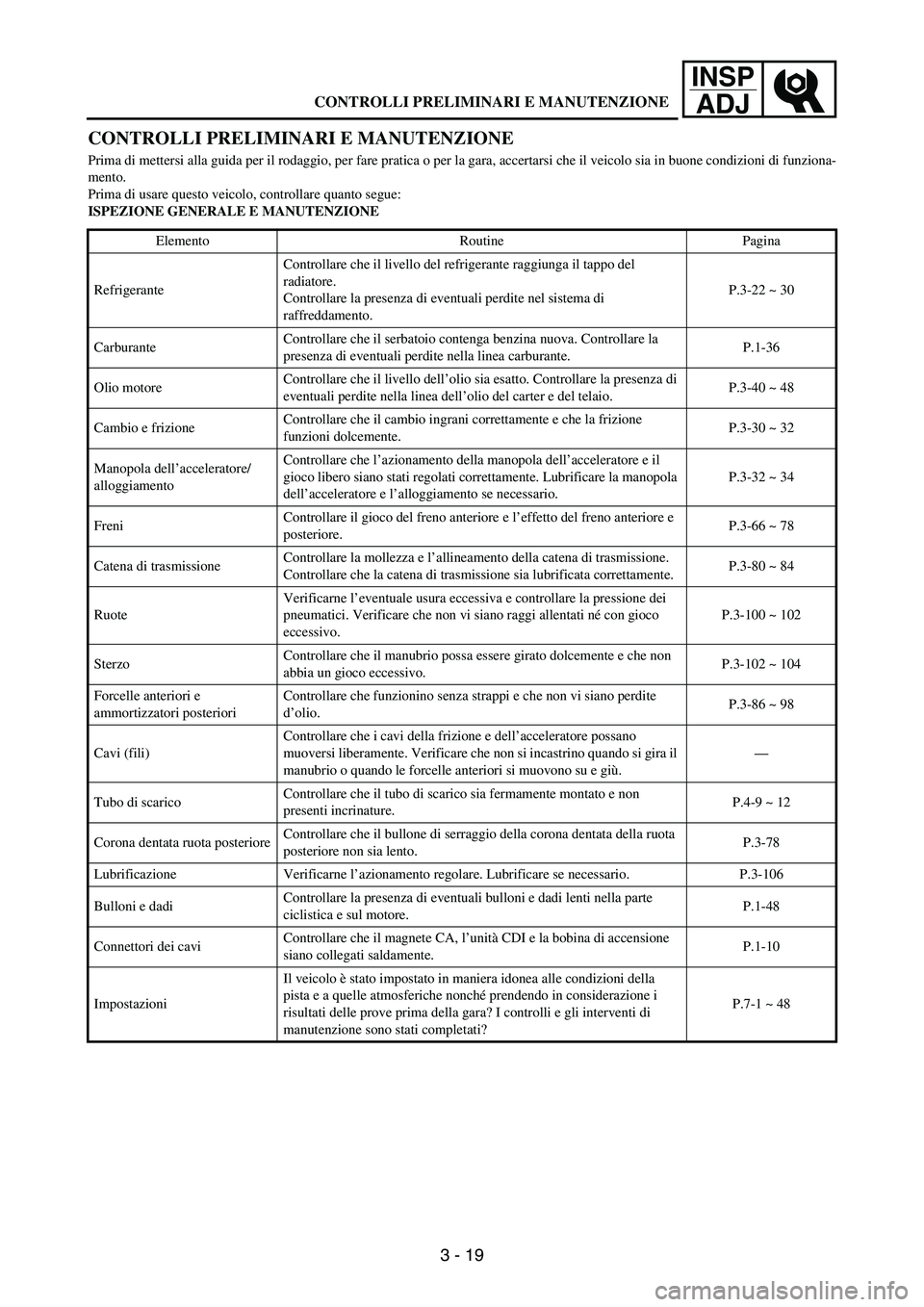

CONTROLLI PRELIMINARI E MANUTENZIONE
Prima di mettersi alla guida per il rodaggio, per fare pratica o per la gara, accertarsi che il veicolo sia in buone condizioni di funziona-
mento.
Prima di usare questo veicolo, controllare quanto segue:
ISPEZIONE GENERALE E MANUTENZIONE
Elemento Routine Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il tappo del
radiatore.
Controllare la presenza di eventuali perdite nel sistema di
raffreddamento.P.3-22 ~ 30
CarburanteControllare che il serbatoio contenga benzina nuova. Controllare la
presenza di eventuali perdite nella linea carburante.P.1-36
Olio motoreControllare che il livello dell’olio sia esatto. Controllare la presenza di
eventuali perdite nella linea dell’olio del carter e del telaio.P.3-40 ~ 48
Cambio e frizioneControllare che il cambio ingrani correttamente e che la frizione
funzioni dolcemente.P.3-30 ~ 32
Manopola dell’acceleratore/
alloggiamentoControllare che l’azionamento della manopola dell’acceleratore e il
gioco libero siano stati regolati correttamente. Lubrificare la manopola
dell’acceleratore e l’alloggiamento se necessario.P.3-32 ~ 34
FreniControllare il gioco del freno anteriore e l’effetto del freno anteriore e
posteriore.P.3-66 ~ 78
Catena di trasmissioneControllare la mollezza e l’allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia lubrificata correttamente.P.3-80 ~ 84
RuoteVerificarne l’eventuale usura eccessiva e controllare la pressione dei
pneumatici. Verificare che non vi siano raggi allentati né con gioco
eccessivo.P.3-100 ~ 102
SterzoControllare che il manubrio possa essere girato dolcemente e che non
abbia un gioco eccessivo.P.3-102 ~ 104
Forcelle anteriori e
ammortizzatori posterioriControllare che funzionino senza strappi e che non vi siano perdite
d’olio.P.3-86 ~ 98
Cavi (fili)Controllare che i cavi della frizione e dell’acceleratore possano
muoversi liberamente. Verificare che non si incastrino quando si gira il
manubrio o quando le forcelle anteriori si muovono su e giù.—
Tubo di scaricoControllare che il tubo di scarico sia fermamente montato e non
presenti incrinature.P.4-9 ~ 12
Corona dentata ruota posterioreControllare che il bullone di serraggio della corona dentata della ruota
posteriore non sia lento.P.3-78
Lubrificazione Verificarne l’azionamento regolare. Lubrificare se necessario. P.3-106
Bulloni e dadiControllare la presenza di eventuali bulloni e dadi lenti nella parte
ciclistica e sul motore.P.1-48
Connettori dei caviControllare che il magnete CA, l’unità CDI e la bobina di accensione
siano collegati saldamente.P.1-10
ImpostazioniIl veicolo è stato impostato in maniera idonea alle condizioni della
pista e a quelle atmosferiche nonché prendendo in considerazione i
risultati delle prove prima della gara? I controlli e gli interventi di
manutenzione sono stati completati?P.7-1 ~ 48
CONTROLLI PRELIMINARI E MANUTENZIONE

3 - 20
INSP
ADJ
INSPECCIÓN Y MANTENIMIENTO PREVIOS A LA CONDUCCIÓN
Antes de conducir el vehículo para llevar a cabo el rodaje, practicar o participar en una carrera, asegúrese de que el vehí-
culo esté en buenas condiciones de funcionamiento.
Antes de utilizar el vehículo, compruebe los siguientes puntos.
INSPECCIÓN Y MANTENIMIENTO GENERALES
Ítem Rutina Página
RefrigeranteComprobar que el refrigerante alcance el nivel de la tapa del
radiador.
Comprobar la existencia de fugas en el sistema de refrigeración.P.3-22 ~ 30
CombustibleComprobar que haya gasolina nueva en el depósito de
combustible. Comprobar la existencia de fugas en los tubos de
combustible.P.1-36
Aceite de motorComprobar que el nivel de aceite sea el correcto. Comprobar la
existencia de fugas en el cárter y en el tubo de aceite del
bastidor.P.3-40 ~ 48
Selector de engranajes y
embragueComprobar que puede cambiar los engranajes correctamente
en el orden apropiado y que el embrague funciona con
suavidad.P.3-30 ~ 32
Empuñadura del acelerador/
CajaComprobar que el funcionamiento de la empuñadura y el juego
libre están correctamente ajustados. En caso necesario, lubricar
la empuñadura del acelerador y la caja.P.3-32 ~ 34
FrenosComprobar el juego del freno delantero y el efecto del freno
delantero y trasero.P.3-66 ~ 78
Cadena de la caja de
cambiosComprobar la holgura y alineación de la cadena de transmisión.
Comprobar que la cadena de transmisión esté correctamente
lubricada.P.3-80 ~ 84
RuedasComprobar el desgaste excesivo y la presión del neumático.
Comprobar la existencia de radios flojos y el juego excesivo.P.3-100 ~ 102
DirecciónComprobar que puede girar el manillar suavemente y que no
hay un juego excesivo.P.3-102 ~ 104
Horquillas delanteras y
amortiguador traseroComprobar que funcionan con suavidad y la existencia de fugas. P.3-86 ~ 98
Cables (cableado)Comprobar que los cables del embrague y del acelerador se
mueven suavemente. Comprobar que no se enganchen cuando
gire los manillares o cuando las horquillas delanteras se muevan
hacia arriba o hacia abajo.—
Tubo de escapeComprobar que el tubo de escape esté montado firmemente y
que no tenga grietas.P.4-10 ~ 12
Piñón de la rueda traseraComprobar que el perno de apriete del piñón de la rueda trasera
no está flojo.P.3-78
LubricaciónComprobar que el funcionamiento sea suave. Lubricar en caso
necesario.P.3-106
Pernos y tuercasComprobar la existencia de pernos y tuercas sueltos en el motor
y en el chasis.P.1-49
Conectores de cablesComprobar que el magneto de CA, la unidad CDI y la bobina de
encendido estén firmemente conectados.P.1-10
Ajustes¿Está el vehículo correctamente ajustado como para estar en
condiciones de participar en una carrera o se deben tener en
cuenta los resultados de las conducciones de prueba antes de
la carrera?¿Se han realizado completamente la inspección y el
mantenimiento?P.7-1 ~ 50
INSPECCIÓN Y MANTENIMIENTO PREVIOS A LA CONDUCCIÓN

3 - 21
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon du radia-
teur 1
, le boulon de vidange et les
tuyaux quand le moteur et le radia-
teur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjectés
sous pression, ce qui pourrait causer
de graves brûlures.
Quand le moteur est froid, mettre un
chiffon épais sur le bouchon du radia-
teur et tourner lentement le bouchon à
gauche jusqu’au point de détente.
Cette procédure permet de faire tom-
ber toute pression résiduelle. Quand le
sifflement s’est arrêté, appuyer sur le
bouchon tout en le tournant à droite
pour le déposer.
ATTENTION:
L’eau calcaire et l’eau salée sont nuisi-
bles pour les pièces du moteur. Si on
ne dispose pas d’eau douce, on peut
utiliser de l’eau distillée.
1. Placer la machine sur un sol de
niveau, puis tenir bien vertical.
2. Contrôler:
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement devrait se trouver entre
les lignes de maximum a et de
minimum b.
Le niveau du liquide de refroidis-
sement est en dessous de la ligne
de niveau “LOW” → ajouter de
l’eau douce (eau de robinet)
jusqu’au niveau correct.
3. Démarrer le moteur et le laisser
chauffer quelques minutes.
4. Arrêtez le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide de refroidissement soit
reposé.
ENGINE
MOTEUR

INSP
ADJ
3 - 22
MOTOR
KÜHLFLÜSSIGKEITSTAND
KONTROLLIEREN
WARNUNG
Der heiße Kühler steht unter Druck.
Daher niemals den Kühlerverschluß-
deckel 1, die Ablaßschraube oder
Kühlsystemschläuche bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssigkeit
könnten ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlußdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den Küh-
lerverschlußdeckel legen und den
Deckel langsam gegen den Uhrzei-
gersinn bis zum Anschlag drehen,
damit der restliche Druck entwei-
chen kann. Wenn kein Zischen mehr
zu vernehmen ist, auf den Dekkel
drücken und ihn gegen den Uhrzei-
gersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Destilliertes Wasser, am besten
jedoch Kühlflüssigkeit verwenden.
1. Das Motorrad auf eine ebene
Fläche stellen und vollständig
gerade halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen der Maxi-
malstand-Markierung
a und
für Minimalstand-Markierung
b befinden.
Unter halb der Minimalstand-
Markierung
→ Kühlflüssigkeit
der empfohlenen bis zum vor-
geschriebenen Stand auffül-
len.
3. Den Motor starten und einige
Minuten warmlaufen lassen.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstands einige Minuten warten,
damit sich die Kühlflüssigkeit setzen
kann.
MOTORE
CONTROLLO DEL LIVELLO DI
REFRIGERANTE
AVVERTENZA
Non rimuovere il tappo del radiatore
1
, il bullone di scarico e i flessibili
quando il motore ed il radiatore sono
caldi. Si potrebbe verificare la fuoriu-
scita sotto pressione di liquido e
vapori bollenti, che potrebbe provo-
care infortuni gravi.
Dopo che il motore si è raffreddato,
posizionare un asciugamano spesso sul
tappo del radiatore e far ruotare len-
tamente il tappo in senso opposto al
fermo. Questa procedura consentirà la
fuoriuscita della pressione residua.
Quando non si sente più il sibilo carat-
teristico, premere sul tappo del radia-
tore e svitarlo in senso antiorario per
rimuoverlo.
ATTENZIONE:
L’acqua dura o salata è dannosa per i
componenti del motore. È possibile
usare acqua distillata, se non è dispo-
nibile acqua dolce.
1. Posizionare il veicolo su una super-
ficie piana e tenerlo in posizione
eretta.
2. Ispezionare:
Livello liquido di raffreddamento
Il livello del liquido di raffredda-
mento deve trovarsi tra i riferi-
menti di livello massimo a e di
livello minimo b.
Il livello del liquido di raffredda-
mento è inferiore al riferimento
del minimo “LOW” → Aggiun-
gere acqua dolce (acqua del rubi-
netto) fino al livello corretto.
3. Avviare il motore e farlo riscaldare
per alcuni minuti.
4. Spegnere il motore e ricontrollare il
livello del liquido di raffredda-
mento.
NOTA:
Prima di controlla il livello del liquido di
raffreddamento, attendere qualche
minuto per lasciare depositare il liquido
di raffreddamento.
MOTOR
INSPECCIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador 1,
el perno de drenaje y los tubos
cuando el motor y el radiador
estén calientes. Podría salir
líquido y vapor hirviendo a pre-
sión, lo cual puede provocar
daños graves.
Cuando el motor se haya enfriado,
abra la tapa mediante el siguiente
procedimiento: Coloque un paño
grueso por ejemplo una toalla,
sobre la tapa del radiador, gire
lentamente la tapa hacia la
izquierda hasta que se detenga.
Este procedimiento permite que
se escape cualquier presión resi-
dual que quede. Cuando se haya
detenido el silbido, presione la
tapa mientras la gira hacia la
izquierda y retírela.
ATENCION:
Tanto el agua pesada como el
agua salada son perjudiciales
para las piezas del motor. Puede
utilizar agua destilada en caso de
que no consiga agua blanda.
1. Coloque la motocicleta en una
superficie nivelada y manténgala
en posición vertical.
2. Inspeccionar:
Nivel de refrigerante
El nivel de refrigerante debe
estar entre las marcas de
máximo
a y mínimo
b.
El nivel de refrigerante está
por debajo de la línea de nivel
bajo “LOW”
→ Añadir agua
blanda (agua del grifo) hasta
el nivel adecuado.
3. Ponga en marcha el motor y
deje que se caliente durante
unos minutos.
4. Apague el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos hasta
que se haya asentado.
MOTOR
MOTORE
MOTOR

3 - 23
INSP
ADJ
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap
when the engine is hot.
CAUTION:
Take care so that coolant does not
splash on painted surfaces. If it
splashes, wash it away with water.
1. Place a container under the
engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose
1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard
1
Coolant drain bolt
2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling
system with clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
ATTENTION:
Prendre garde à ne pas verser de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, nettoyer à l’eau.
1. Mettre un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger complètement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange de refroidisse-
ment 2
6. Déposer:
Bouchon du radiateur
Vidanger complètement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Bien rincer le circuit de refroidis-
sement avec de l’eau du robinet.
8. Monter:
Rondelle en cuivre
Boulon de vidange de refroidisse-
ment
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ENGINE
MOTEUR

INSP
ADJ
3 - 24
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem
Motor abnehmen.
ACHTUNG:
Darauf achten, daß keine Kühlflüs-
sigkeit auf lackierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter den
Motor stellen.
2. Demontieren:
Sitzbank
Siehe Abschnitt “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN” in
KAPITEL 4.
3. Lösen:
Kühlflüssigkeitsbehälters-
Schlauch
1
Kühlflüssigkeitsbehälter ablas-
sen.
4. Anschließen:
Kühlflüssigkeitsbehälters-
Schlauch
5. Demontieren:
Motorschutz
1
Kühlflüssigkeits-Ablaß-
schraube
2
6. Demontieren:
Kühlerverschlußdeckel
Das Kühlflüssigkeit vollstän-
dig ablassen.
7. Reinigen:
Kühlsystem
Die Kühlsystem gründlich mit
Leitungswasser spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaß-
schraube
Motorschutz
Schraube [Motorschutz (Vorn)]
Schraube
[Motorschutz (Hinten)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
SOSTITUZIONE LIQUIDO DI
RAFFREDDAMENTO
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore caldo.
ATTENZIONE:
Fare attenzione a non far cadere refri-
gerante sulle superfici verniciate.
Eventualmente, lavarlo via con acqua.
1. Posizionare un contenitore sotto al
motore.
2. Rimuovere:
Sella
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E CARENATURE
LATERALI” nel CAPITOLO 4.
3. Scollegare:
Tubo flessibile del serbatoio del
liquido di raffreddamento 1
Scaricare completamente il
liquido di raffreddamento.
4. Collegare:
Tubo flessibile del serbatoio del
liquido di raffreddamento
5. Rimuovere:
Protezione motore 1
Bullone di scarico del liquido di
raffreddamento 2
6. Rimuovere:
Tappo del radiatore
Scaricare completamente il
liquido di raffreddamento.
7. Pulire:
Sistema di raffreddamento
Lavare accuratamente il sistema
di raffreddamento con acqua cor-
rente pulita.
8. Installare:
Rondella di rame
Bullone di scarico del liquido di
raffreddamento
Protezione motore
Bullone
[protezione motore (anteriore)]
Bullone
[protezione motore (posteriore)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
SUSTITUCIÓN DEL
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor esté caliente.
ATENCION:
Evite que el refrigerante se
derrame sobre las superficies pin-
tadas. En caso de que ocurra, lím-
pielas con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Asiento
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
3. Desconectar:
Tubo del depósito de refrige-
rante
1
Drenar completamente el refri-
gerante.
4. Conectar:
Tubo del depósito de refrige-
rante
5. Extraer:
Protección del motor
1
Perno de drenaje del refrige-
rante
2
6. Extraer:
Tapa del radiador
Drenar completamente el refri-
gerante.
7. Limpiar:
Sistema de refrigeración
Limpie cuidadosamente el sis-
tema de refrigerante con agua
limpia.
8. Instalar:
Arandela de cobre
Perno de drenaje del refrige-
rante
Protección del motor
Perno [protección del motor
(delantero)]
Perno [protección del motor
(trasero)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
MOTOR
MOTORE
MOTOR

3 - 25
INSP
ADJ
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type
of ethylene glycol antifreeze
containing corrosion inhibitors
for aluminum engine.
Do not use water containing
impurities or oil.
Recommended coolant:
High quality ethylene
glycol anti-freeze con-
taining anti-corrosion
for aluminum engine
Coolant 1 and water
(soft water) 2 mixing
ratio:
50%/50%
Coolant capacity:
1.3 L
(1.14 Imp qt,
1.37 US qt)
Handling notes of coolant:
The coolant is harmful so it should
be handled with special care.
WARNING
When coolant splashes to
your eye.
Thoroughly wash your eye
with water and see your doc-
tor.
When coolant splashes to
your clothes.
Quickly wash it away with
water and then with soap.
When coolant is swallowed.
Quickly make him vomit and
take him to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway
a between maximum
and minimum marks on the
tank.
LOWFULLCOOLANTa
9. Remplir:
Radiateur
Moteur
Au niveau spécifié.
ATTENTION:
Ne pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
Ne pas utiliser d’eau contenant des
impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent anticor-
rosion pour moteurs en
aluminium
Taux du mélange liquide de
refroidissement 1/eau (eau
douce) 2:
50 %/50 %
Capacité de
refroidissement:
1,3 L
(1,14 Imp qt, 1,37 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas d’éclaboussures de
liquide de refroidissement dans
les yeux: Rincer soigneusement les
yeux à l’eau et consulter un méde-
cin dans les plus brefs délais.
En cas d’éclaboussures de
liquide de refroidissement sur les
vêtements: Eliminer rapidement
à l’eau puis à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement: Provoquer rapi-
dement un vomissement puis
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon de radiateur
11. Remplir:
Vase d’expansion
A mi-chemin a entre les repères
de niveau minimum et maximum
du réservoir.
ENGINE
MOTEUR
