8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Einer der folgenden Punkte kann die
Störung verursachen:
 Das Ladekabel ist möglicherweise
noch mit dem Fahrzeug verbunden.
( S.109)
 Der elektronische Schlüssel funktio-
niert möglicherweise nicht richtig.*
( S.546)
 Die Traktionsbatterie ist möglicher-
weise vollständig entladen. Laden
Sie die Traktionsbatterie. ( S.105)
 Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor.* ( S.79)
 Es liegt möglicherweise eine Funkti-
onsstörung im Schaltsteuerungssy-
stem vor.* ( S.239, 530)
 Bei einigen Modellen: Es liegt mögli-
cherweise eine Funktionsstörung im
Lenkschloss vor.
 Das EV-System weist möglicher-
weise aufgrund eines elektrischen
Problems eine Funktionsstörung auf.
Das kann z.B. vorkommen, wenn die
Batterie des elektronischen Schlüs-
sels leer ist oder eine Sicherung
durchgebrannt ist. Es gibt jedoch je
nach Art der Funktionsstörung
behelfsmäßige Möglichkeiten, um
das EV-System zu starten. ( S.544)
 Die Temperatur der Traktionsbatterie
ist möglicherweise extrem niedrig
(unter ca. -30°C). ( S.92, 238)
*: Möglicherweise kann die Schaltstellung
nicht von P zu einer anderen Stellung
geändert werden.
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.548)
 Die Anschlüsse der Pole der 12-Volt-
Batterie sind möglicherweise locker
oder korrodiert. ( S.472)
Einer der folgenden Punkte kann die
Störung verursachen:
 Ein Pol oder beide Pole der 12-Volt-
Batterie ist/sind möglicherweise
Wenn das EV-System nicht
star tet
Die Ursachen für ein nicht starten-
des EV-System können je nach
Situation unterschiedlich sein.
Prüfen Sie Folgendes und führen
Sie geeignete Maßnahmen durch:
Wenn das Problem nicht behoben
werden kann oder wenn die ent-
sprechenden Reparaturmaßnah-
men nicht bekannt sind, wenden
Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen
kompetenten Fachbetrieb.
Das EV-System startet nicht,
selbst wenn der korrekte Start-
vorgang eingehalten wird.
( S.237)
Die Innenleuchten und Schein-
werfer leuchten schwach und
die Hupe ertönt nicht oder
kaum hörbar.
Die Innenbeleuchtung und
Scheinwerfer schalten sich
nicht ein oder die Hupe ertönt
nicht.

544
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

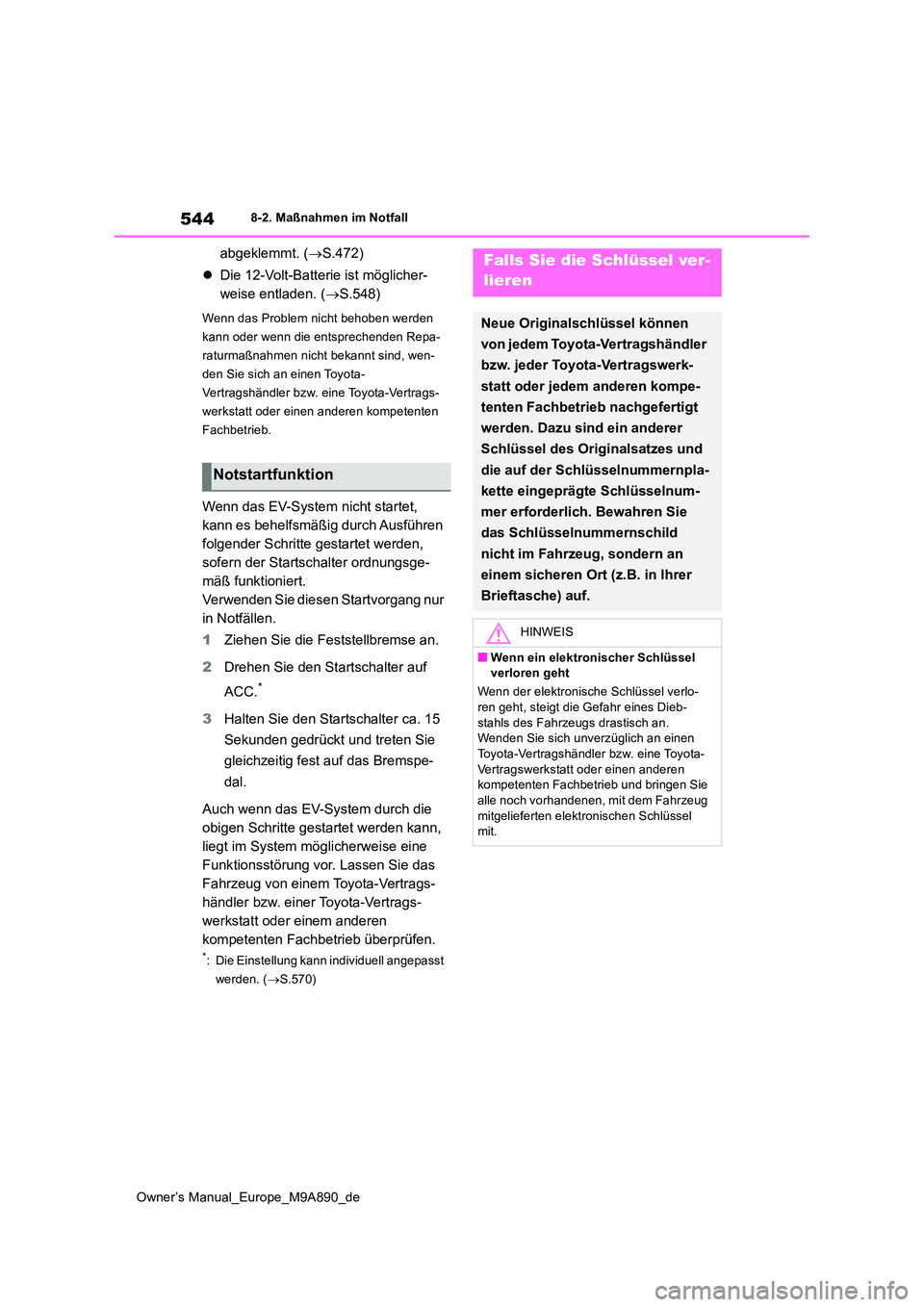

abgeklemmt. (S.472)
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.548)
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn das EV-System nicht startet,
kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden,
sofern der Startschalter ordnungsge-
mäß funktioniert.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie die Feststellbremse an.
2 Drehen Sie den Startschalter auf
ACC.*
3 Halten Sie den Startschalter ca. 15
Sekunden gedrückt und treten Sie
gleichzeitig fest auf das Bremspe-
dal.
Auch wenn das EV-System durch die
obigen Schritte gestartet werden kann,
liegt im System möglicherweise eine
Funktionsstörung vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*: Die Einstellung kann individuell angepasst
werden. ( S.570)
Notstartfunktion
Falls Sie die Schlüssel ver-
lieren
Neue Originalschlüssel können
von jedem Toyota-Vertragshändler
bzw. jeder Toyota-Vertragswerk-
statt oder jedem anderen kompe-
tenten Fachbetrieb nachgefertigt
werden. Dazu sind ein anderer
Schlüssel des Originalsatzes und
die auf der Schlüsselnummernpla-
kette eingeprägte Schlüsselnum-
mer erforderlich. Bewahren Sie
das Schlüsselnummernschild
nicht im Fahrzeug, sondern an
einem sicheren Ort (z.B. in Ihrer
Brieftasche) auf.
HINWEIS
■Wenn ein elektronischer Schlüssel verloren geht
Wenn der elektronische Schlüssel verlo-
ren geht, steigt die Gefahr eines Dieb- stahls des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie
alle noch vorhandenen, mit dem Fahrzeug mitgelieferten elektronischen Schlüssel mit.

545
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

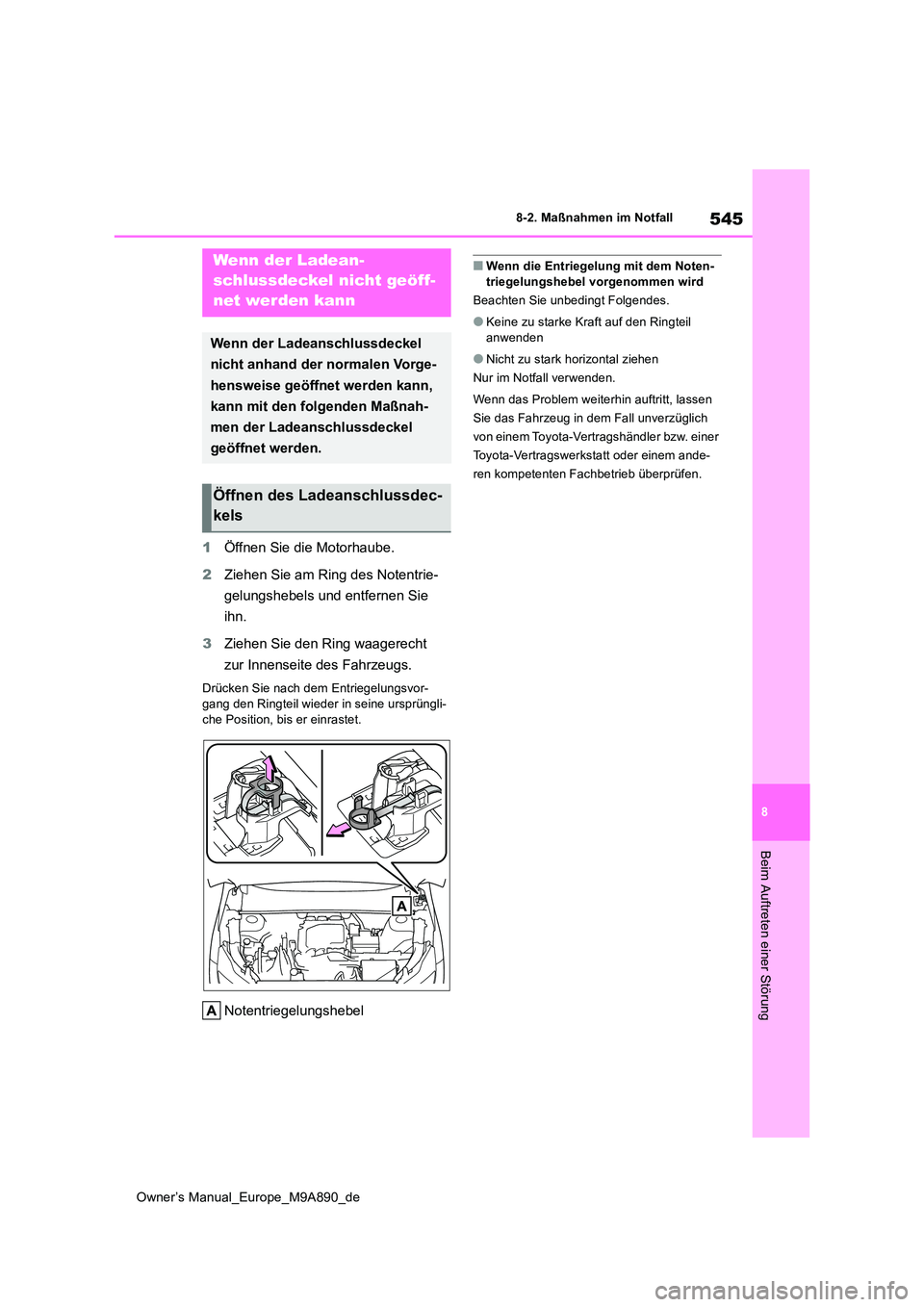

1Öffnen Sie die Motorhaube.
2 Ziehen Sie am Ring des Notentrie-
gelungshebels und entfernen Sie
ihn.
3 Ziehen Sie den Ring waagerecht
zur Innenseite des Fahrzeugs.
Drücken Sie nach dem Entriegelungsvor-
gang den Ringteil wieder in seine ursprüngli- che Position, bis er einrastet.
Notentriegelungshebel
■Wenn die Entriegelung mit dem Noten-triegelungshebel vorgenommen wird
Beachten Sie unbedingt Folgendes.
●Keine zu starke Kraft auf den Ringteil anwenden
●Nicht zu stark horizontal ziehen
Nur im Notfall verwenden.
Wenn das Problem weiterhin auftritt, lassen
Sie das Fahrzeug in dem Fall unverzüglich
von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Wenn der Ladean-
schlussdeckel nicht geöff-
net werden kann
Wenn der Ladeanschlussdeckel
nicht anhand der normalen Vorge-
hensweise geöffnet werden kann,
kann mit den folgenden Maßnah-
men der Ladeanschlussdeckel
geöffnet werden.
Öffnen des Ladeanschlussdec-
kels

546
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

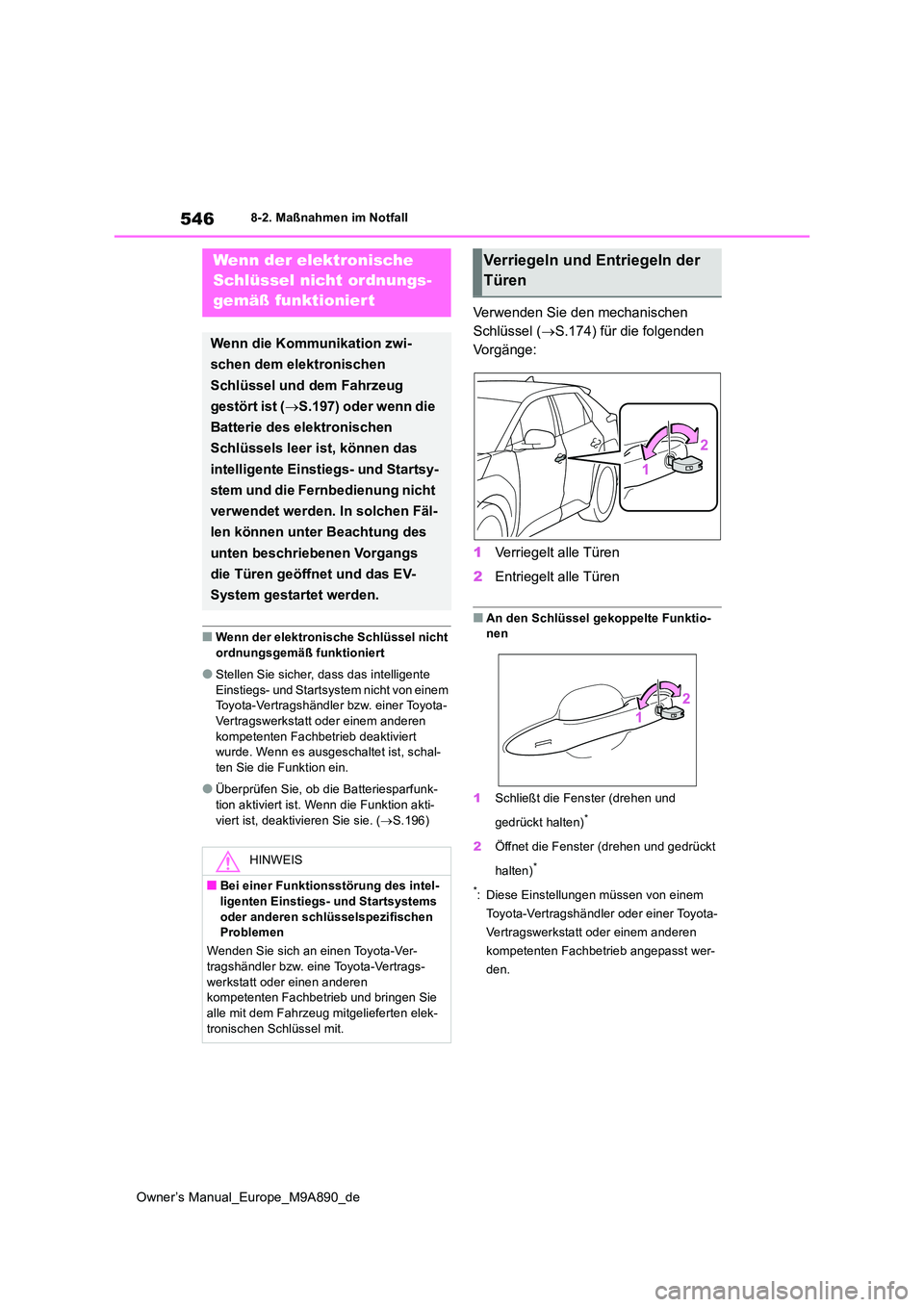

■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- und Startsystem nicht von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb deaktiviert wurde. Wenn es ausgeschaltet ist, schal-ten Sie die Funktion ein.
●Überprüfen Sie, ob die Batteriesparfunk-tion aktiviert ist. Wenn die Funktion akti-
viert ist, deaktivieren Sie sie. ( S.196)
Verwenden Sie den mechanischen
Schlüssel ( S.174) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio- nen
1 Schließt die Fenster (drehen und
gedrückt halten)*
2 Öffnet die Fenster (drehen und gedrückt
halten)*
*: Diese Einstellungen müssen von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
Wenn der elektronische
Schlüssel nicht ordnungs-
gemäß funktionier t
Wenn die Kommunikation zwi-
schen dem elektronischen
Schlüssel und dem Fahrzeug
gestört ist ( S.197) oder wenn die
Batterie des elektronischen
Schlüssels leer ist, können das
intelligente Einstiegs- und Startsy-
stem und die Fernbedienung nicht
verwendet werden. In solchen Fäl-
len können unter Beachtung des
unten beschriebenen Vorgangs
die Türen geöffnet und das EV-
System gestartet werden.
HINWEIS
■Bei einer Funktionsstörung des intel- ligenten Einstiegs- und Startsystems
oder anderen schlüsselspezifischen Problemen
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem Fahrzeug mitgelieferten elek-
tronischen Schlüssel mit.
Verriegeln und Entriegeln der
Türen

547
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

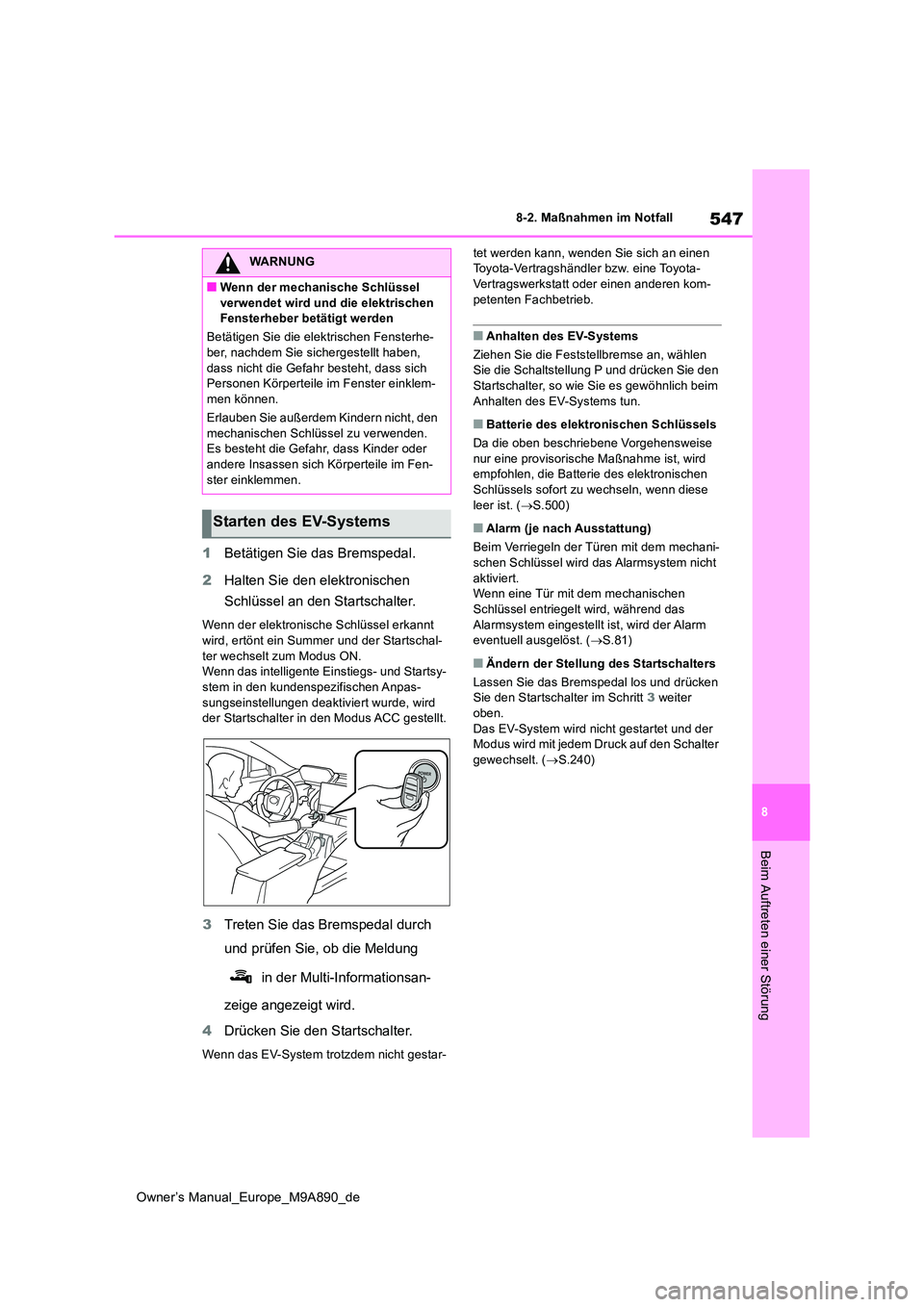

1Betätigen Sie das Bremspedal.
2 Halten Sie den elektronischen
Schlüssel an den Startschalter.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und der Startschal-
ter wechselt zum Modus ON. Wenn das intelligente Einstiegs- und Startsy-stem in den kundenspezifischen Anpas-
sungseinstellungen deaktiviert wurde, wird der Startschalter in den Modus ACC gestellt.
3 Treten Sie das Bremspedal durch
und prüfen Sie, ob die Meldung
in der Multi-Informationsan-
zeige angezeigt wird.
4 Drücken Sie den Startschalter.
Wenn das EV-System trotzdem nicht gestar-
tet werden kann, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
■Anhalten des EV-Systems
Ziehen Sie die Feststellbremse an, wählen Sie die Schaltstellung P und drücken Sie den Startschalter, so wie Sie es gewöhnlich beim
Anhalten des EV-Systems tun.
■Batterie des elektronischen Schlüssels
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist, wird empfohlen, die Batterie des elektronischen
Schlüssels sofort zu wechseln, wenn diese leer ist. ( S.500)
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechani- schen Schlüssel wird das Alarmsystem nicht
aktiviert. Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während das
Alarmsystem eingestellt ist, wird der Alarm eventuell ausgelöst. ( S.81)
■Ändern der Stellung des Startschalters
Lassen Sie das Bremspedal los und drücken Sie den Startschalter im Schritt 3 weiter
oben. Das EV-System wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter
gewechselt. ( S.240)
WARNUNG
■Wenn der mechanische Schlüssel
verwendet wird und die elektrischen Fensterheber betätigt werden
Betätigen Sie die elektrischen Fensterhe- ber, nachdem Sie sichergestellt haben,
dass nicht die Gefahr besteht, dass sich Personen Körperteile im Fenster einklem-men können.
Erlauben Sie außerdem Kindern nicht, den
mechanischen Schlüssel zu verwenden. Es besteht die Gefahr, dass Kinder oder andere Insassen sich Körperteile im Fen-
ster einklemmen.
Starten des EV-Systems

548
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

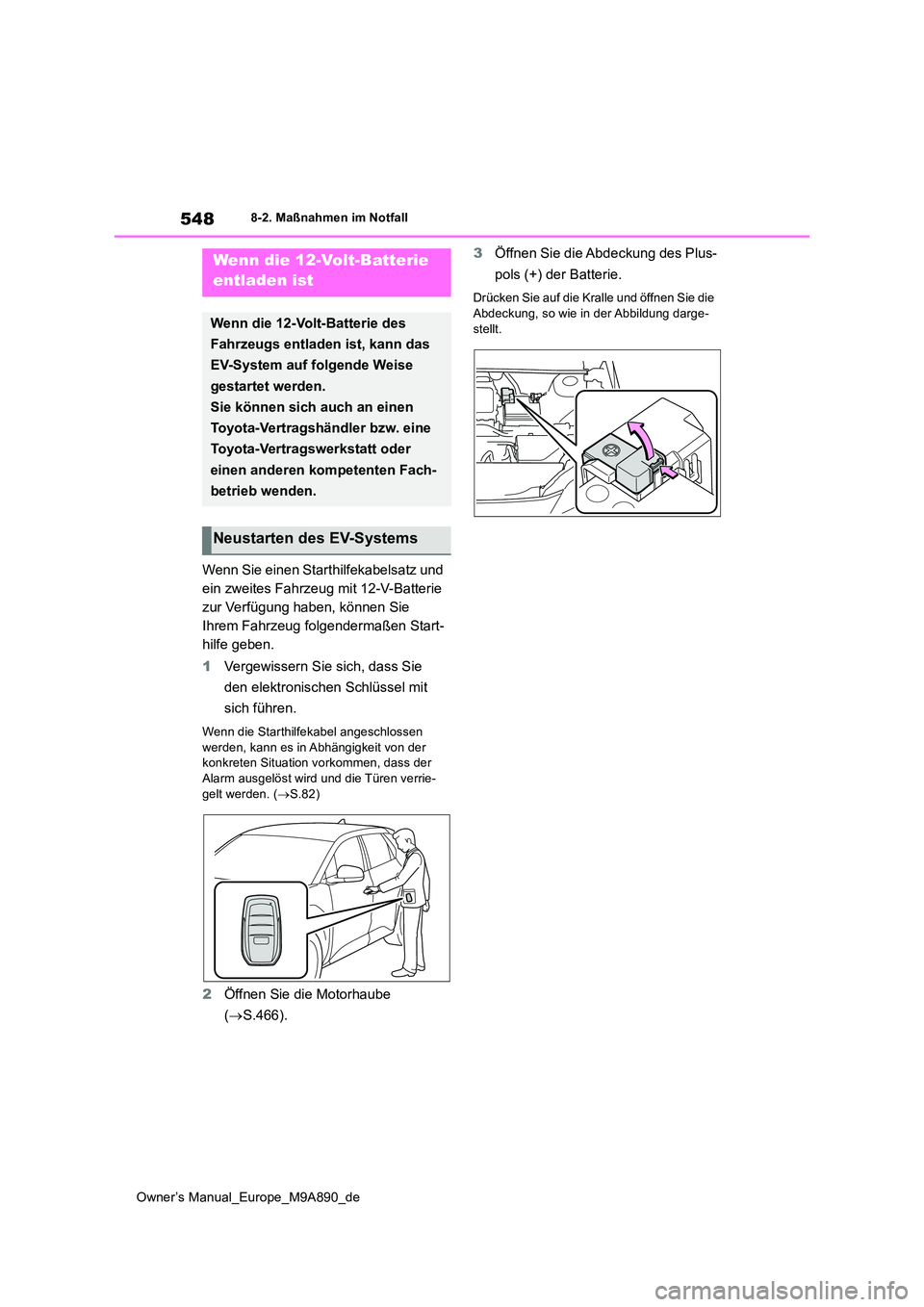

Wenn Sie einen Starthilfekabelsatz und
ein zweites Fahrzeug mit 12-V-Batterie
zur Verfügung haben, können Sie
Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
1 Vergewissern Sie sich, dass Sie
den elektronischen Schlüssel mit
sich führen.
Wenn die Starthilfekabel angeschlossen werden, kann es in Abhängigkeit von der konkreten Situation vorkommen, dass der
Alarm ausgelöst wird und die Türen verrie- gelt werden. ( S.82)
2Öffnen Sie die Motorhaube
( S.466).
3 Öffnen Sie die Abdeckung des Plus-
pols (+) der Batterie.
Drücken Sie auf die Kralle und öffnen Sie die
Abdeckung, so wie in der Abbildung darge- stellt.
Wenn die 12-Volt-Batterie
entladen ist
Wenn die 12-Volt-Batterie des
Fahrzeugs entladen ist, kann das
EV-System auf folgende Weise
gestartet werden.
Sie können sich auch an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb wenden.
Neustarten des EV-Systems

549
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

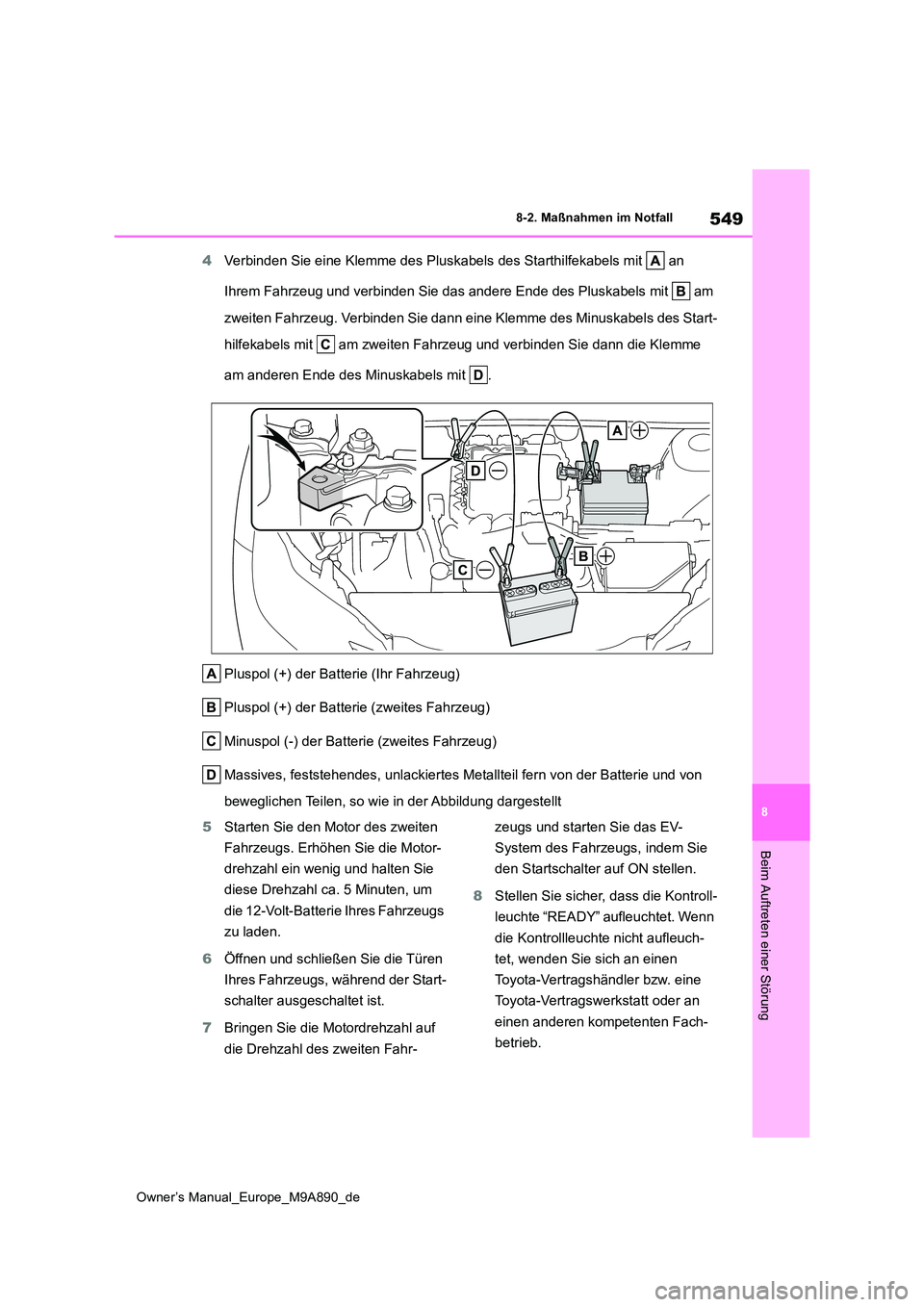

4Verbinden Sie eine Klemme des Pluskabels des Starthilfekabels mit an
Ihrem Fahrzeug und verbinden Sie das andere Ende des Pluskabels mit am
zweiten Fahrzeug. Verbinden Sie dann eine Klemme des Minuskabel s des Start-
hilfekabels mit am zweiten Fahrzeug und verbinden Sie dann die Klemme
am anderen Ende des Minuskabels mit .
Pluspol (+) der Batterie (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)
Massives, feststehendes, unlackiertes Metallteil fern von der B atterie und von
beweglichen Teilen, so wie in der Abbildung dargestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl ca. 5 Minuten, um
die 12-Volt-Batterie Ihres Fahrzeugs
zu laden.
6 Öffnen und schließen Sie die Türen
Ihres Fahrzeugs, während der Start-
schalter ausgeschaltet ist.
7 Bringen Sie die Motordrehzahl auf
die Drehzahl des zweiten Fahr-
zeugs und starten Sie das EV-
System des Fahrzeugs, indem Sie
den Startschalter auf ON stellen.
8 Stellen Sie sicher, dass die Kontroll-
leuchte “READY” aufleuchtet. Wenn
die Kontrollleuchte nicht aufleuch-
tet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an
einen anderen kompetenten Fach-
betrieb.

550
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
9Sobald das EV-System gestartet
wurde, entfernen Sie die Starthilfe-
kabel in genau umgekehrter Rei-
henfolge zu der, in der sie
angebracht wurden.
10 Schließen Sie die Abdeckung des
Pluspols (+) der Batterie.
Sobald das EV-System gestartet wer-
den kann, lassen Sie das Fahrzeug so
schnell wie möglich von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Starten des EV-Systems mit entladener
12-Volt Batterie
Das EV-System kann nicht durch Anschieben bzw. Anschleppen des Fahrzeugs gestartet werden.
■Vermeiden des Entladens der 12-Volt-
Batterie
●Schalten Sie die Scheinwerfer, die Klima-
anlage, das Audiosystem usw. aus, wäh- rend das EV-System abgeschaltet ist.
●Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit niedrigen Drehzahlen fährt, z. B. bei star-
kem Verkehr usw.
■Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elek- trizität entlädt sich nach und nach, auch wenn das Fahrzeug nicht betrieben wird. Grund
dafür ist die natürliche Entladung und die Tat- sache, dass bestimmte elektrische Vorrich-tungen auch bei abgestelltem Fahrzeug
Strom ziehen. Wenn das Fahrzeug über einen längeren Zeitraum nicht bewegt wird, kann sich die 12-Volt-Batterie entladen. Das
hat zur Folge, dass das EV-System unter Umständen nicht gestartet werden kann. (Die 12-Volt-Batterie lädt sich automatisch auf,
wenn das EV-System in Betrieb ist.)
■Wenn die 12-Volt-Batterie ausgebaut oder entladen wurde
●Die im Steuergerät gespeicherten Informa-
tionen werden gelöscht. Wenn die 12-Volt- Batterie leer ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
●In manchen Fällen ist es nicht möglich, die Türen bei entladener 12-Volt-Batterie mit
dem intelligenten Einstiegs- und Startsy- stem zu entriegeln. Ver- oder entriegeln Sie die Türen mit dem mechanischen
Schlüssel oder mit der Fernbedienung.
●Das EV-System startet nach dem Aufladen
der 12-Volt-Batterie unter Umständen nicht beim ersten Versuch, wird jedoch nach dem zweiten Versuch normal eingeschal-
tet. Dies ist keine Funktionsstörung.
●Der Modus des Startschalters wird vom
Fahrzeug gespeichert. Wenn die 12-Volt- Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der vor
dem Entladen der 12-Volt-Batterie aktiv war. Schalten Sie vor dem Abklemmen der 12-Volt-Batterie den Startschalter aus.
Wenn Ihnen nicht bekannt ist, in welchem Modus sich der Startschalter vor dem Ent-laden der 12-Volt-Batterie befand, seien
Sie besonders vorsichtig beim Wiederan- schließen der 12-Volt-Batterie.
●Wenn die 12-Volt-Batterie entladen ist, kann unter Umständen die Schaltstellung nicht geändert werden. In diesem Fall kann
das Fahrzeug nur mit angehobenen Vor- derrädern abgeschleppt werden, da diese blockiert sind.
●Wenn die elektrische Heckklappe (je nach Ausstattung) initialisiert werden muss.
( S.189)
■Wenn die 12-Volt-Batterie ausgetauscht wird
●Verwenden Sie eine 12-Volt-Batterie, die den europäischen Bestimmungen ent-spricht.
●Verwenden Sie eine 12-Volt-Batterie mit derselben Größe, wie die zuvor verwen-
dete Batterie (LN1), deren 20-Stunden- Bereitstellungskapazität (20HR) (45Ah) oder größer ist und deren Leistungswert
(CCA) (286A) oder größer ist.
