2023 TOYOTA BZ4X Betriebsanleitungen (in German)

255
5
Owner’s Manual_Europe_M9A890_de

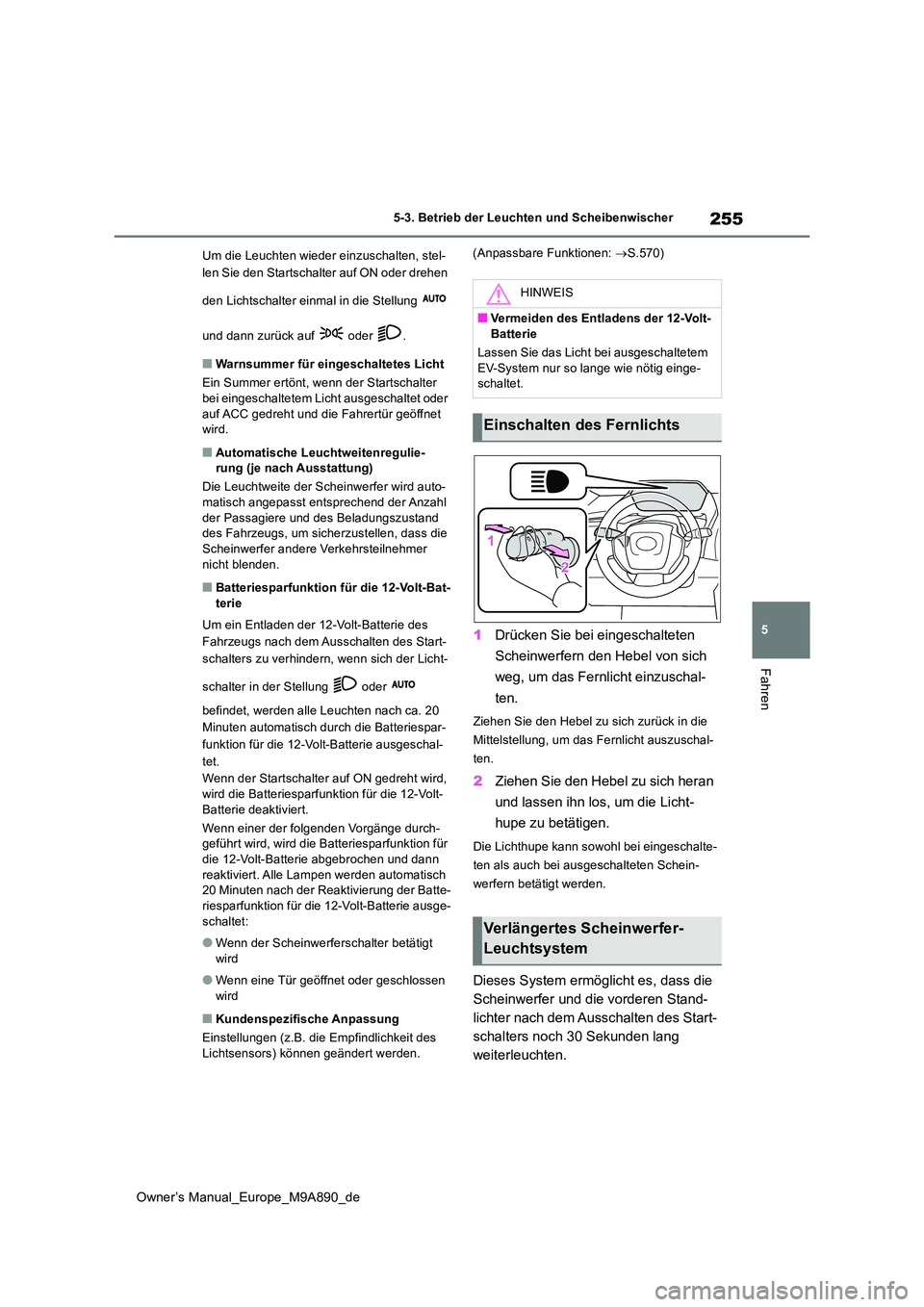

5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
Um die Leuchten wieder einzuschalten, stel-
len Sie den Startschalter auf ON oder drehen
den Lichtschalter einmal in die Stellung
und dann zurück auf oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn der Startschalter bei eingeschaltetem Licht ausgeschaltet oder
auf ACC gedreht und die Fahrertür geöffnet wird.
■Automatische Leuchtweitenregulie-rung (je nach Ausstattung)
Die Leuchtweite der Scheinwerfer wird auto-
matisch angepasst entsprechend der Anzahl der Passagiere und des Beladungszustand des Fahrzeugs, um sicherzustellen, dass die
Scheinwerfer andere Verkehrsteilnehmer nicht blenden.
■Batteriesparfunktion für die 12-Volt-Bat-terie
Um ein Entladen der 12-Volt-Batterie des
Fahrzeugs nach dem Ausschalten des Start-
schalters zu verhindern, wenn sich der Licht-
schalter in der Stellung oder
befindet, werden alle Leuchten nach ca. 20
Minuten automatisch durch die Batteriespar-
funktion für die 12-Volt-Batterie ausgeschal-
tet.
Wenn der Startschalter auf ON gedreht wird,
wird die Batteriesparf unktion für die 12-Volt- Batterie deaktiviert.
Wenn einer der folgenden Vorgänge durch- geführt wird, wird die Batteriesparfunktion für
die 12-Volt-Batterie abgebrochen und dann reaktiviert. Alle Lampen werden automatisch 20 Minuten nach der Reaktivierung der Batte-
riesparfunktion für die 12-Volt-Batterie ausge- schaltet:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des
Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S.570)
1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen ihn los, um die Licht-
hupe zu betätigen.
Die Lichthupe kann sowohl bei eingeschalte-
ten als auch bei ausgeschalteten Schein-
werfern betätigt werden.
Dieses System ermöglicht es, dass die
Scheinwerfer und die vorderen Stand-
lichter nach dem Ausschalten des Start-
schalters noch 30 Sekunden lang
weiterleuchten.
HINWEIS
■Vermeiden des Entladens der 12-Volt- Batterie
Lassen Sie das Licht bei ausgeschaltetem
EV-System nur so lange wie nötig einge- schaltet.
Einschalten des Fernlichts
Verlängertes Scheinwerfer-
Leuchtsystem

256
Owner’s Manual_Europe_M9A890_de

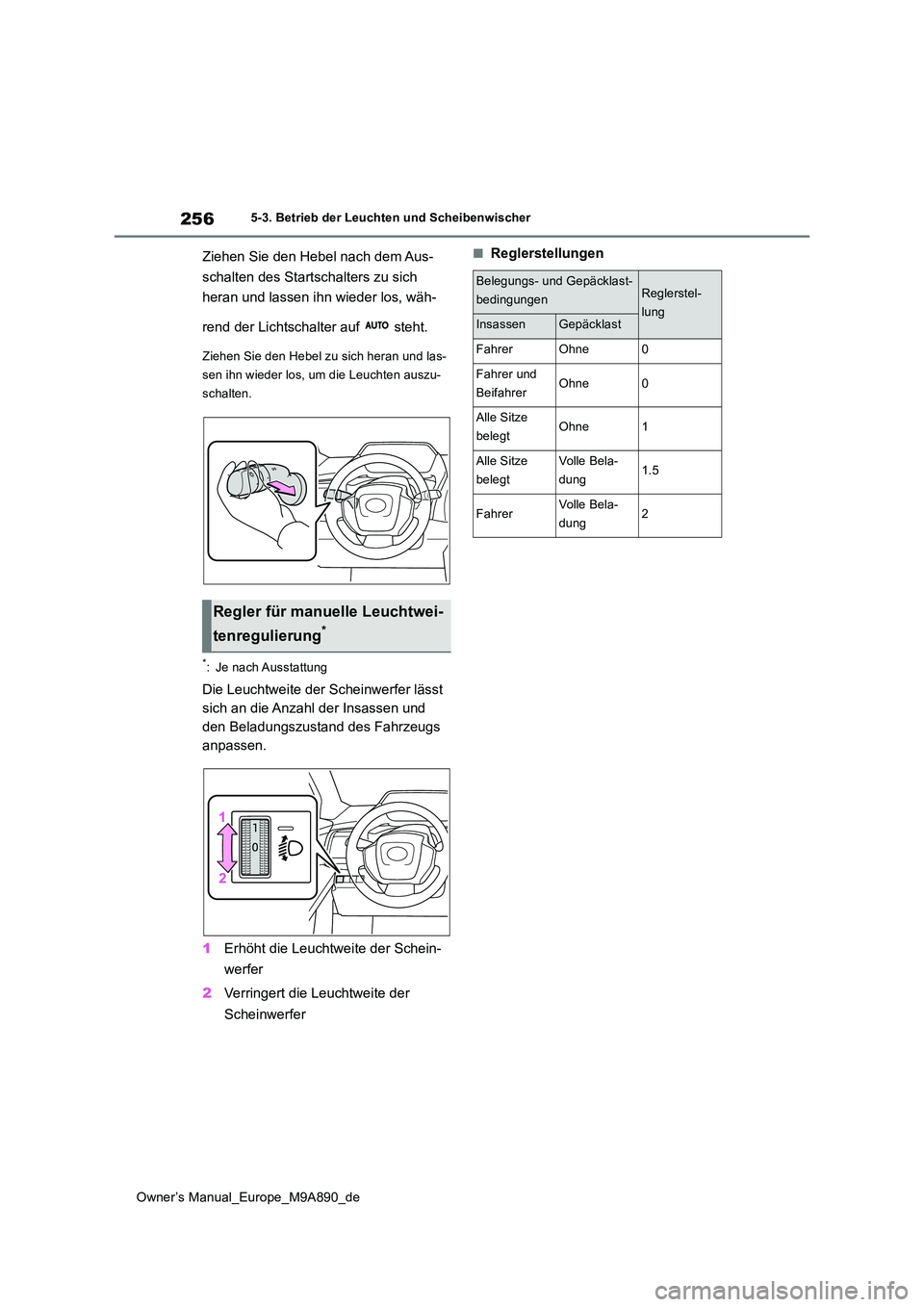

5-3. Betrieb der Leuchten und Scheibenwischer
Ziehen Sie den Hebel nach dem Aus-
schalten des Startschalters zu sich
heran und lassen ihn wieder los, wäh-
rend der Lichtschalter auf steht.
Ziehen Sie den Hebel zu sich heran und las-
sen ihn wieder los, um die Leuchten auszu-
schalten.
*: Je nach Ausstattung
Die Leuchtweite der Scheinwerfer lässt
sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs
anpassen.
1 Erhöht die Leuchtweite der Schein-
werfer
2 Verringert die Leuchtweite der
Scheinwerfer
■Reglerstellungen
Regler für manuelle Leuchtwei-
tenregulierung*
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lungInsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0
Alle Sitze
belegtOhne1
Alle Sitze
belegt
Vo ll e Be l a -
dung1.5
FahrerVo ll e Be l a -
dung2

257
5
Owner’s Manual_Europe_M9A890_de

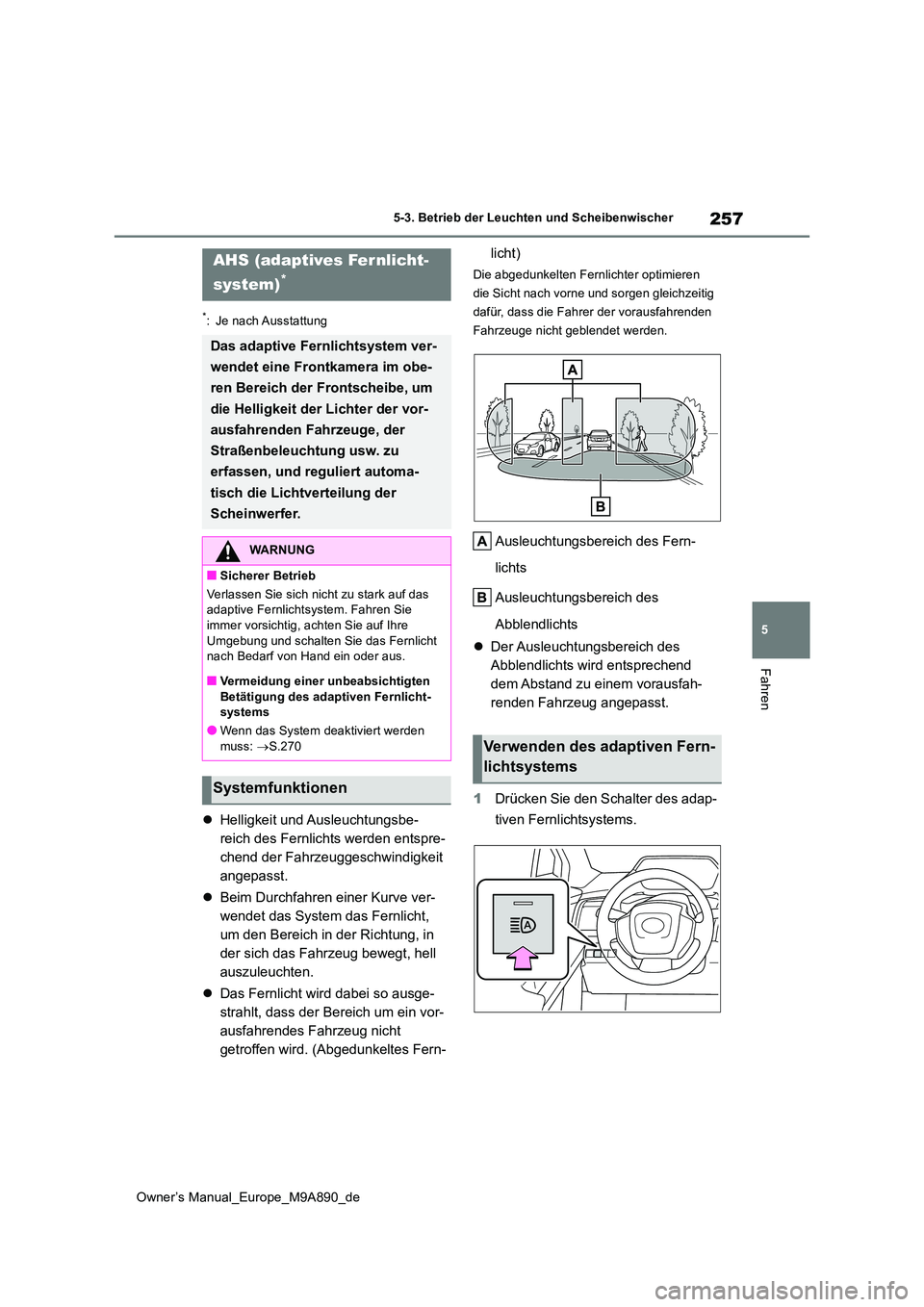

5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
*: Je nach Ausstattung
Helligkeit und Ausleuchtungsbe-
reich des Fernlichts werden entspre-
chend der Fahrzeuggeschwindigkeit
angepasst.
 Beim Durchfahren einer Kurve ver-
wendet das System das Fernlicht,
um den Bereich in der Richtung, in
der sich das Fahrzeug bewegt, hell
auszuleuchten.
 Das Fernlicht wird dabei so ausge-
strahlt, dass der Bereich um ein vor-
ausfahrendes Fahrzeug nicht
getroffen wird. (Abgedunkeltes Fern-
licht)
Die abgedunkelten Fernlichter optimieren
die Sicht nach vorne und sorgen gleichzeitig
dafür, dass die Fahrer der vorausfahrenden
Fahrzeuge nicht geblendet werden.
Ausleuchtungsbereich des Fern-
lichts
Ausleuchtungsbereich des
Abblendlichts
 Der Ausleuchtungsbereich des
Abblendlichts wird entsprechend
dem Abstand zu einem vorausfah-
renden Fahrzeug angepasst.
1 Drücken Sie den Schalter des adap-
tiven Fernlichtsystems.
AHS (adaptives Fer nlicht-
system)*
Das adaptive Fernlichtsystem ver-
wendet eine Frontkamera im obe-
ren Bereich der Frontscheibe, um
die Helligkeit der Lichter der vor-
ausfahrenden Fahrzeuge, der
Straßenbeleuchtung usw. zu
erfassen, und reguliert automa-
tisch die Lichtverteilung der
Scheinwerfer.
WARNUNG
■Sicherer Betrieb
Verlassen Sie sich nicht zu stark auf das adaptive Fernlichtsystem. Fahren Sie immer vorsichtig, achten Sie auf Ihre
Umgebung und schalten Sie das Fernlicht nach Bedarf von Hand ein oder aus.
■Vermeidung einer unbeabsichtigten
Betätigung des adaptiven Fernlicht- systems
●Wenn das System deaktiviert werden muss: S.270
Systemfunktionen
Verwenden des adaptiven Fern-
lichtsystems

258
Owner’s Manual_Europe_M9A890_de

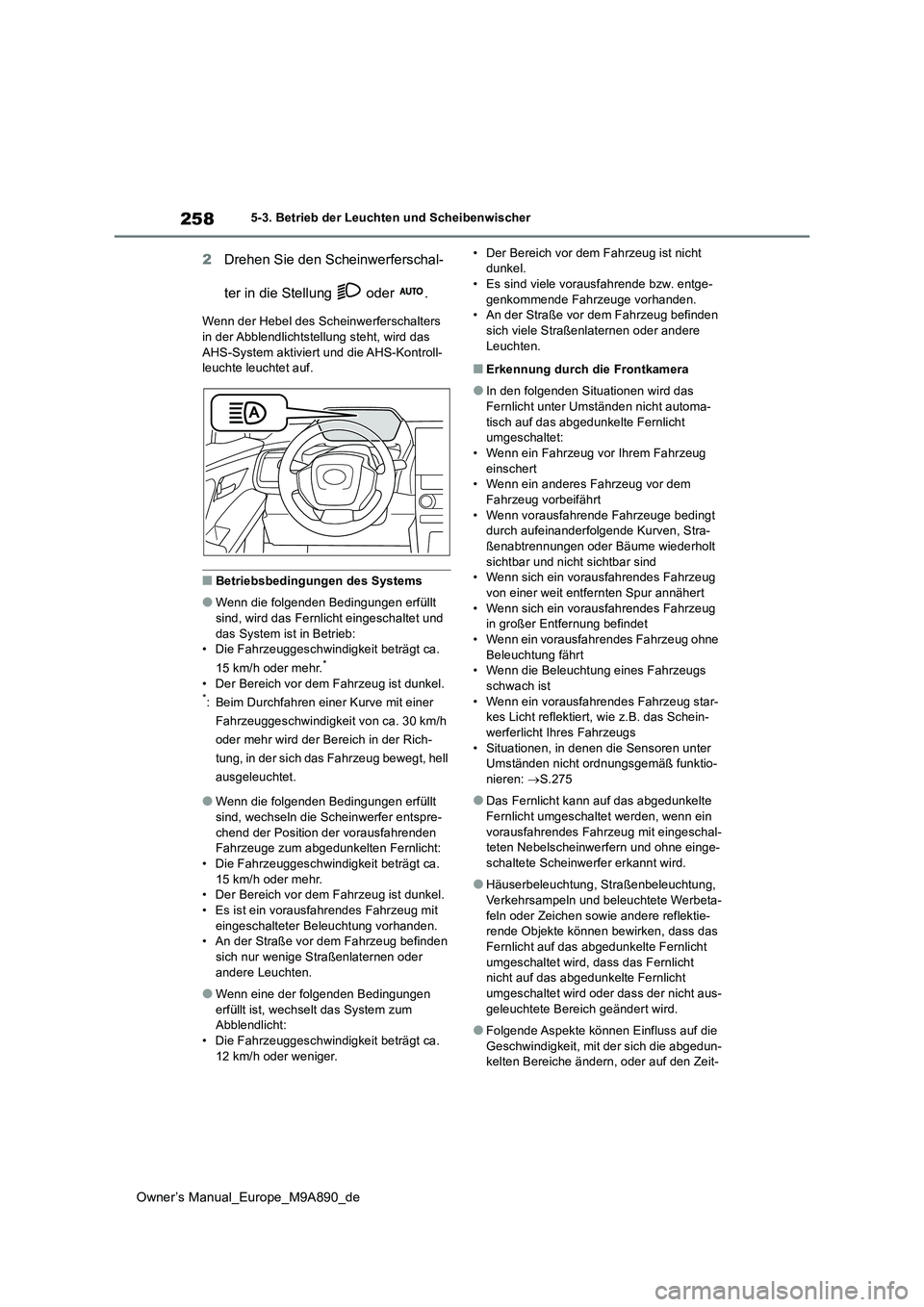

5-3. Betrieb der Leuchten und Scheibenwischer
2Drehen Sie den Scheinwerferschal-
ter in die Stellung oder .
Wenn der Hebel des Scheinwerferschalters in der Abblendlichtstellung steht, wird das
AHS-System aktiviert und die AHS-Kontroll- leuchte leuchtet auf.
■Betriebsbedingungen des Systems
●Wenn die folgenden Bedingungen erfüllt
sind, wird das Fernlicht eingeschaltet und das System ist in Betrieb:• Die Fahrzeuggeschwindigkeit beträgt ca.
15 km/h oder mehr.*
• Der Bereich vor dem Fahrzeug ist dunkel.*: Beim Durchfahren einer Kurve mit einer
Fahrzeuggeschwindigkeit von ca. 30 km/h
oder mehr wird der Bereich in der Rich-
tung, in der sich das Fahrzeug bewegt, hell
ausgeleuchtet.
●Wenn die folgenden Bedingungen erfüllt sind, wechseln die Scheinwerfer entspre-
chend der Position der vorausfahrenden Fahrzeuge zum abgedunkelten Fernlicht:• Die Fahrzeuggeschwindigkeit beträgt ca.
15 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.• Es ist ein vorausfahrendes Fahrzeug mit
eingeschalteter Beleuchtung vorhanden. • An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlaternen oder
andere Leuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wechselt das System zum Abblendlicht:• Die Fahrzeuggeschwindigkeit beträgt ca.
12 km/h oder weniger.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.• Es sind viele vorausfahrende bzw. entge-
genkommende Fahrzeuge vorhanden. • An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen oder andere
Leuchten.
■Erkennung durch die Frontkamera
●In den folgenden Situationen wird das
Fernlicht unter Umständen nicht automa- tisch auf das abgedunkelte Fernlicht umgeschaltet:
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert• Wenn ein anderes Fahrzeug vor dem
Fahrzeug vorbeifährt • Wenn vorausfahrende Fahrzeuge bedingt durch aufeinanderfolgende Kurven, Stra-
ßenabtrennungen oder Bäume wiederholt sichtbar und nicht sichtbar sind• Wenn sich ein vorausfahrendes Fahrzeug
von einer weit entfernten Spur annähert • Wenn sich ein vorausfahrendes Fahrzeug in großer Entfernung befindet
• Wenn ein vorausfahrendes Fahrzeug ohne Beleuchtung fährt• Wenn die Beleuchtung eines Fahrzeugs
schwach ist • Wenn ein vorausfahrendes Fahrzeug star-kes Licht reflektiert, wie z.B. das Schein-
werferlicht Ihres Fahrzeugs • Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktio-
nieren: S.275
●Das Fernlicht kann auf das abgedunkelte
Fernlicht umgeschaltet werden, wenn ein vorausfahrendes Fahrzeug mit eingeschal-teten Nebelscheinwerfern und ohne einge-
schaltete Scheinwerfer erkannt wird.
●Häuserbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Werbeta- feln oder Zeichen sowie andere reflektie-rende Objekte können bewirken, dass das
Fernlicht auf das abgedunkelte Fernlicht umgeschaltet wird, dass das Fernlicht nicht auf das abgedunkelte Fernlicht
umgeschaltet wird oder dass der nicht aus- geleuchtete Bereich geändert wird.
●Folgende Aspekte können Einfluss auf die Geschwindigkeit, mit der sich die abgedun-kelten Bereiche ändern, oder auf den Zeit-

259
5
Owner’s Manual_Europe_M9A890_de
5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
punkt, zu dem die Scheinwerfer zum Abblendlicht wechseln, haben:• Die Helligkeit der Lichter der vorausfahren-
den Fahrzeuge • Die Bewegung und Richtung von voraus-fahrenden Fahrzeugen
• Der Abstand zwischen dem Fahrzeug und einem vorausfahrenden Fahrzeug• Wenn die Beleuchtung eines vorausfah-
renden Fahrzeugs nur auf einer Seite funk- tioniert• Wenn es sich beim vorausfahrenden Fahr-
zeug um ein Zweiradfahrzeug handelt • Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
●Die Lichtverteilungssteuerung der Schein-werfer kann anders als vom Fahrer erwar-tet erfolgen
●Fahrräder oder andere kleine Fahrzeuge werden unter Umständen nicht erkannt.
●In den folgenden Situationen kann das System unter Umständen die Helligkeit der
Umgebung nicht präzise einschätzen. Das kann dazu führen, dass das Abblendlicht eingeschaltet bleibt oder dass Fußgänger
oder vorausfahrende bzw. entgegenkom- mende Fahrzeuge vom Fernlicht geblendet werden. In diesem Fall muss manuell zwi-
schen Fern- und Abblendlicht gewechselt werden.• Wenn in der Umgebung Lichter vorhanden
sind, die Scheinwerfern oder Schlus- sleuchten ähneln.• Wenn Scheinwerfer oder Schlussleuchten
von entgegenkommenden bzw. vorausfah- renden Fahrzeugen ausgeschaltet, ver-schmutzt, verfärbt oder nicht korrekt
eingestellt sind • Wenn die Scheinwerfer wiederholt zwi-schen Fernlicht und Abblendlicht umge-
schaltet werden. • Wenn die Verwendung des Fernlichts nicht angebracht ist oder wenn das Fernlicht
Fußgänger oder andere Fahrer blenden könnte.• Wenn das Fahrzeug in einem Land bewegt
wird, in dem der Verkehr in die entgegen- gesetzte Richtung fährt, wie z.B. wenn ein Rechtslenker-Fahrzeug in einem Land mit
Linksverkehr oder umgekehrt gefahren
wird • Wenn das System deaktiviert werden muss: S.270
• Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktio-nieren: S.275
■Kundenspezifische Anpassung
Die Einstellungen einiger Funktionen können
geändert werden. ( S.570)
■Umschalten auf Fernlicht
Drücken Sie den Hebel nach vorn.
Die AHS-Kontrollleuchte erlischt und die
Kontrollleuchte für das Fernlicht leuchtet auf.
Ziehen Sie den Hebel in seine Ausgangs-
stellung, um das adaptive Fernlichtsystem
wieder zu aktivieren.
■Umschalten auf Abblendlicht
Drücken Sie den Schalter des adapti-
ven Fernlichtsystems.
Die AHS-Kontrollleuchte erlischt.
Drücken Sie den Schalter, um das adaptive
Fernlichtsystem wieder zu aktivieren.
Manuelles Ein-/Ausschalten
des Fernlichts

260
Owner’s Manual_Europe_M9A890_de

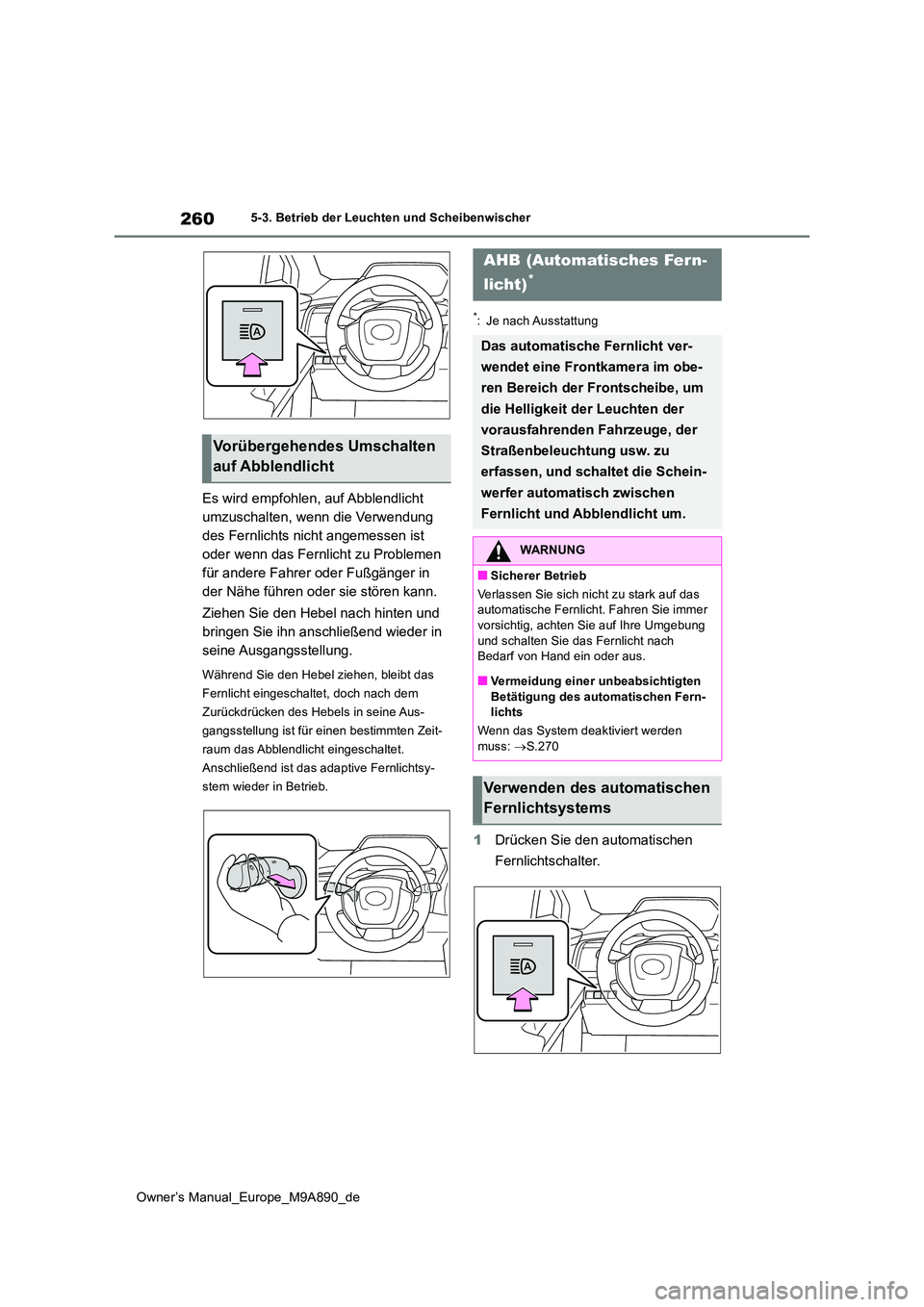

5-3. Betrieb der Leuchten und Scheibenwischer
Es wird empfohlen, auf Abblendlicht
umzuschalten, wenn die Verwendung
des Fernlichts nicht angemessen ist
oder wenn das Fernlicht zu Problemen
für andere Fahrer oder Fußgänger in
der Nähe führen oder sie stören kann.
Ziehen Sie den Hebel nach hinten und
bringen Sie ihn anschließend wieder in
seine Ausgangsstellung.
Während Sie den Hebel ziehen, bleibt das
Fernlicht eingeschaltet, doch nach dem
Zurückdrücken des Hebels in seine Aus-
gangsstellung ist für einen bestimmten Zeit-
raum das Abblendlicht eingeschaltet.
Anschließend ist das adaptive Fernlichtsy-
stem wieder in Betrieb.
*: Je nach Ausstattung
1 Drücken Sie den automatischen
Fernlichtschalter.
Vorübergehendes Umschalten
auf Abblendlicht
AHB (Automatisches Fern-
licht)*
Das automatische Fernlicht ver-
wendet eine Frontkamera im obe-
ren Bereich der Frontscheibe, um
die Helligkeit der Leuchten der
vorausfahrenden Fahrzeuge, der
Straßenbeleuchtung usw. zu
erfassen, und schaltet die Schein-
werfer automatisch zwischen
Fernlicht und Abblendlicht um.
WARNUNG
■Sicherer Betrieb
Verlassen Sie sich nicht zu stark auf das automatische Fernlicht. Fahren Sie immer vorsichtig, achten Sie auf Ihre Umgebung
und schalten Sie das Fernlicht nach Bedarf von Hand ein oder aus.
■Vermeidung einer unbeabsichtigten
Betätigung des automatischen Fern- lichts
Wenn das System deaktiviert werden muss: S.270
Verwenden des automatischen
Fernlichtsystems

261
5
Owner’s Manual_Europe_M9A890_de

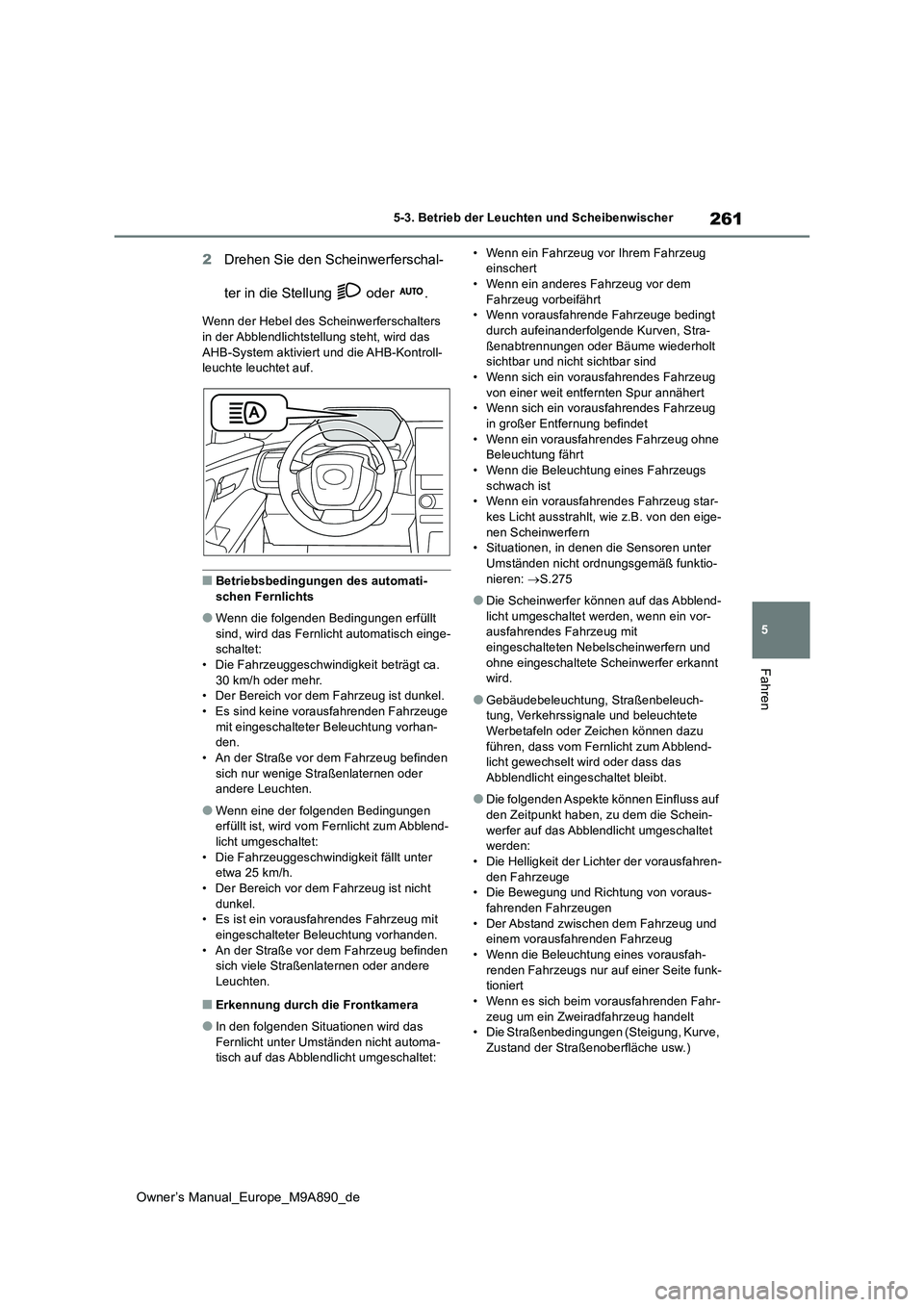

5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
2Drehen Sie den Scheinwerferschal-
ter in die Stellung oder .
Wenn der Hebel des Scheinwerferschalters in der Abblendlichtstellung steht, wird das
AHB-System aktiviert und die AHB-Kontroll- leuchte leuchtet auf.
■Betriebsbedingungen des automati-schen Fernlichts
●Wenn die folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-schaltet:
• Die Fahrzeuggeschwindigkeit beträgt ca. 30 km/h oder mehr.• Der Bereich vor dem Fahrzeug ist dunkel.
• Es sind keine vorausfahrenden Fahrzeuge mit eingeschalteter Beleuchtung vorhan-den.
• An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlaternen oder andere Leuchten.
●Wenn eine der folgenden Bedingungen erfüllt ist, wird vom Fernlicht zum Abblend-
licht umgeschaltet: • Die Fahrzeuggeschwindigkeit fällt unter etwa 25 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.• Es ist ein vorausfahrendes Fahrzeug mit
eingeschalteter Beleuchtung vorhanden. • An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen oder andere
Leuchten.
■Erkennung durch die Frontkamera
●In den folgenden Situationen wird das
Fernlicht unter Umständen nicht automa- tisch auf das Abblendlicht umgeschaltet:
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert• Wenn ein anderes Fahrzeug vor dem
Fahrzeug vorbeifährt • Wenn vorausfahrende Fahrzeuge bedingt durch aufeinanderfolgende Kurven, Stra-
ßenabtrennungen oder Bäume wiederholt sichtbar und nicht sichtbar sind• Wenn sich ein vorausfahrendes Fahrzeug
von einer weit entfernten Spur annähert • Wenn sich ein vorausfahrendes Fahrzeug in großer Entfernung befindet
• Wenn ein vorausfahrendes Fahrzeug ohne Beleuchtung fährt• Wenn die Beleuchtung eines Fahrzeugs
schwach ist • Wenn ein vorausfahrendes Fahrzeug star-kes Licht ausstrahlt, wie z.B. von den eige-
nen Scheinwerfern • Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktio-
nieren: S.275
●Die Scheinwerfer können auf das Abblend-
licht umgeschaltet werden, wenn ein vor- ausfahrendes Fahrzeug mit eingeschalteten Nebelscheinwerfern und
ohne eingeschaltete Scheinwerfer erkannt wird.
●Gebäudebeleuchtung, Straßenbeleuch-tung, Verkehrssignale und beleuchtete Werbetafeln oder Zeichen können dazu
führen, dass vom Fernlicht zum Abblend- licht gewechselt wird oder dass das Abblendlicht eingeschaltet bleibt.
●Die folgenden Aspekte können Einfluss auf den Zeitpunkt haben, zu dem die Schein-
werfer auf das Abblendlicht umgeschaltet werden:• Die Helligkeit der Lichter der vorausfahren-
den Fahrzeuge • Die Bewegung und Richtung von voraus-fahrenden Fahrzeugen
• Der Abstand zwischen dem Fahrzeug und einem vorausfahrenden Fahrzeug• Wenn die Beleuchtung eines vorausfah-
renden Fahrzeugs nur auf einer Seite funk- tioniert• Wenn es sich beim vorausfahrenden Fahr-
zeug um ein Zweiradfahrzeug handelt • Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)

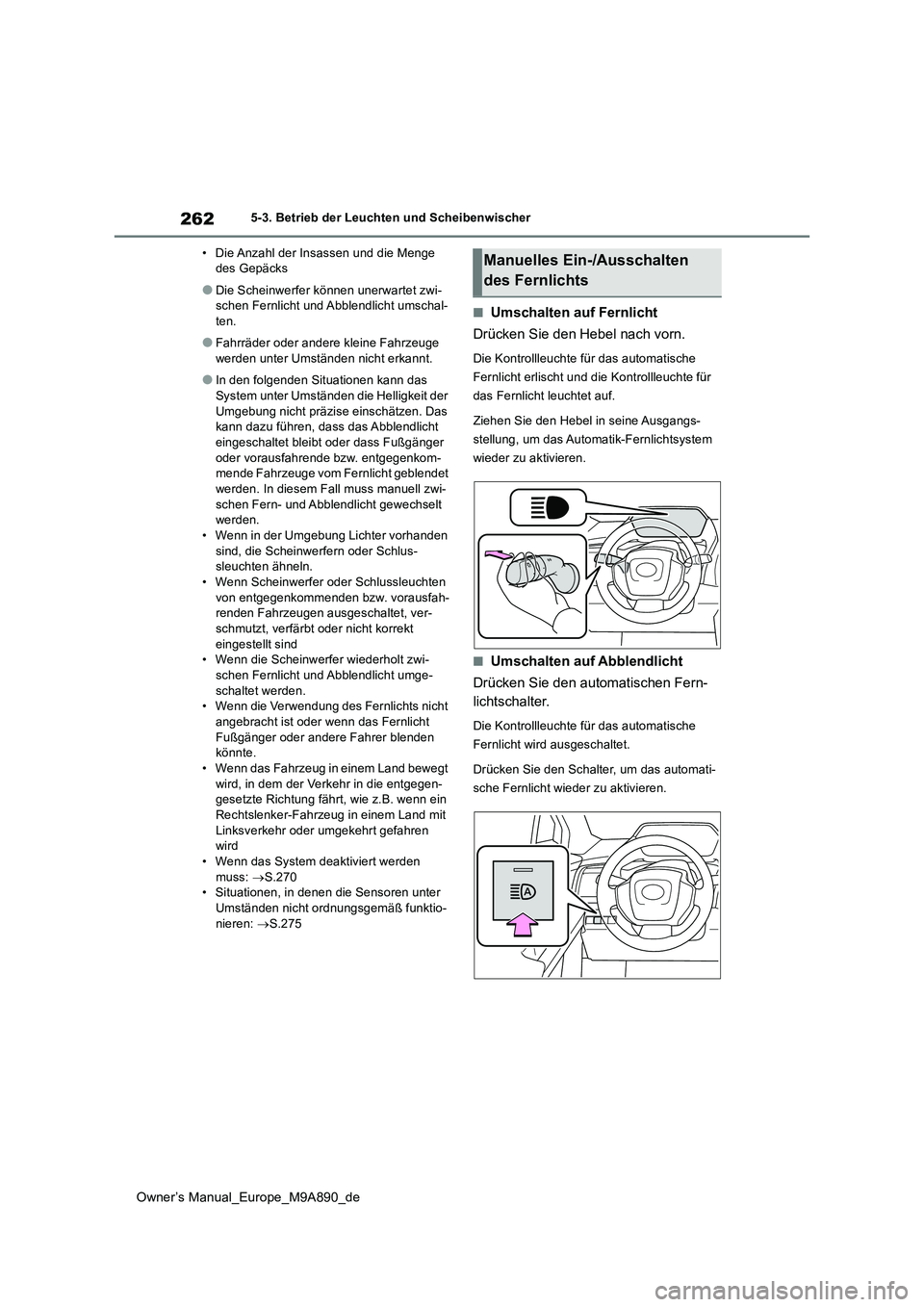

262
Owner’s Manual_Europe_M9A890_de
5-3. Betrieb der Leuchten und Scheibenwischer
• Die Anzahl der Insassen und die Menge des Gepäcks
●Die Scheinwerfer können unerwartet zwi-schen Fernlicht und Abblendlicht umschal-ten.
●Fahrräder oder andere kleine Fahrzeuge werden unter Umständen nicht erkannt.
●In den folgenden Situationen kann das System unter Umständen die Helligkeit der
Umgebung nicht präzise einschätzen. Das kann dazu führen, dass das Abblendlicht eingeschaltet bleibt oder dass Fußgänger
oder vorausfahrende bzw. entgegenkom- mende Fahrzeuge vom Fernlicht geblendet werden. In diesem Fall muss manuell zwi-
schen Fern- und Abblendlicht gewechselt werden.• Wenn in der Umgebung Lichter vorhanden
sind, die Scheinwerfern oder Schlus- sleuchten ähneln.• Wenn Scheinwerfer oder Schlussleuchten
von entgegenkommenden bzw. vorausfah- renden Fahrzeugen ausgeschaltet, ver-schmutzt, verfärbt oder nicht korrekt
eingestellt sind • Wenn die Scheinwerfer wiederholt zwi-schen Fernlicht und Abblendlicht umge-
schaltet werden. • Wenn die Verwendung des Fernlichts nicht angebracht ist oder wenn das Fernlicht
Fußgänger oder andere Fahrer blenden könnte.• Wenn das Fahrzeug in einem Land bewegt
wird, in dem der Verkehr in die entgegen- gesetzte Richtung fährt, wie z.B. wenn ein Rechtslenker-Fahrzeug in einem Land mit
Linksverkehr oder umgekehrt gefahren wird• Wenn das System deaktiviert werden
muss: S.270 • Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktio-
nieren: S.275
■Umschalten auf Fernlicht
Drücken Sie den Hebel nach vorn.
Die Kontrollleuchte für das automatische
Fernlicht erlischt und die Kontrollleuchte für
das Fernlicht leuchtet auf.
Ziehen Sie den Hebel in seine Ausgangs-
stellung, um das Automatik-Fernlichtsystem
wieder zu aktivieren.
■Umschalten auf Abblendlicht
Drücken Sie den automatischen Fern-
lichtschalter.
Die Kontrollleuchte für das automatische
Fernlicht wird ausgeschaltet.
Drücken Sie den Schalter, um das automati-
sche Fernlicht wieder zu aktivieren.
Manuelles Ein-/Ausschalten
des Fernlichts
