2023 TOYOTA BZ4X Betriebsanleitungen (in German)

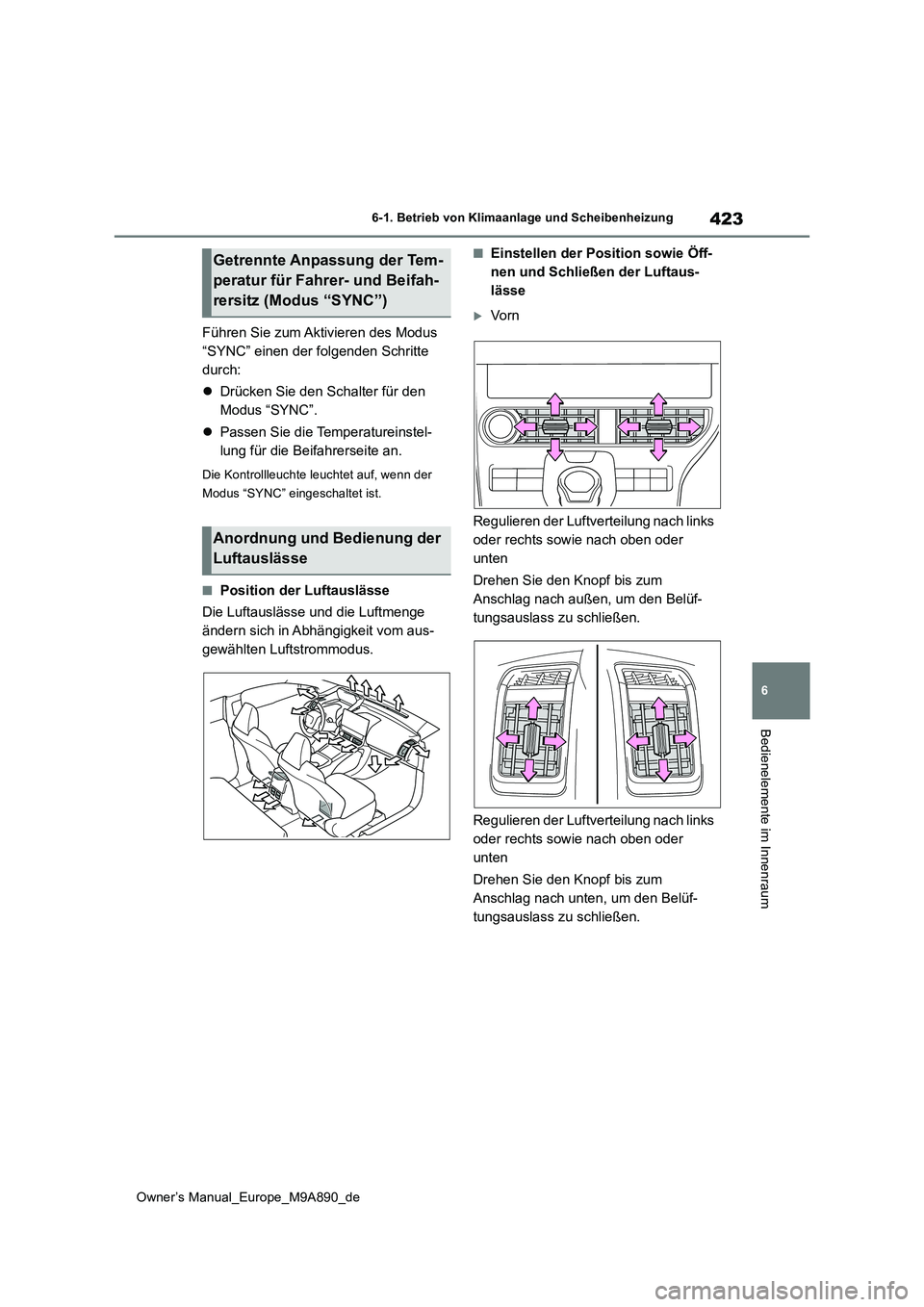

423
6
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Bedienelemente im Innenraum
Führen Sie zum Aktivieren des Modus
“SYNC” einen der folgenden Schritte
durch:
 Drücken Sie den Schalter für den
Modus “SYNC”.
 Passen Sie die Temperatureinstel-
lung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der
Modus “SYNC” eingeschaltet ist.
■Position der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich in Abhängigkeit vom aus-
gewählten Luftstrommodus.
■Einstellen der Position sowie Öff-
nen und Schließen der Luftaus-
lässe
Vo r n
Regulieren der Luftverteilung nach links
oder rechts sowie nach oben oder
unten
Drehen Sie den Knopf bis zum
Anschlag nach außen, um den Belüf-
tungsauslass zu schließen.
Regulieren der Luftverteilung nach links
oder rechts sowie nach oben oder
unten
Drehen Sie den Knopf bis zum
Anschlag nach unten, um den Belüf-
tungsauslass zu schließen.
Getrennte Anpassung der Tem-
peratur für Fahrer- und Beifah-
rersitz (Modus “SYNC”)
Anordnung und Bedienung der
Luftauslässe

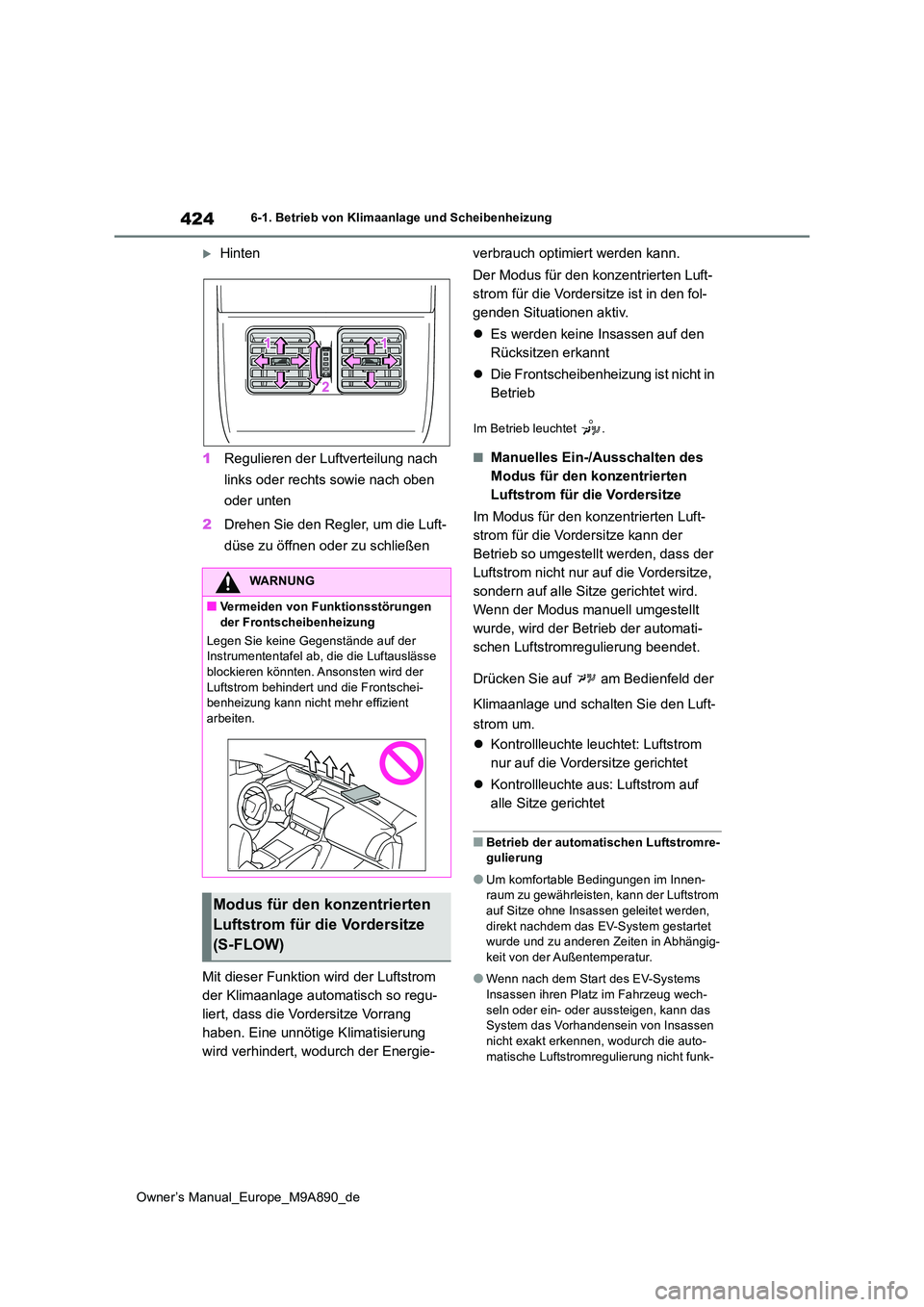

424
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Hinten
1 Regulieren der Luftverteilung nach
links oder rechts sowie nach oben
oder unten
2 Drehen Sie den Regler, um die Luft-
düse zu öffnen oder zu schließen
Mit dieser Funktion wird der Luftstrom
der Klimaanlage automatisch so regu-
liert, dass die Vordersitze Vorrang
haben. Eine unnötige Klimatisierung
wird verhindert, wodurch der Energie-
verbrauch optimiert werden kann.
Der Modus für den konzentrierten Luft-
strom für die Vordersitze ist in den fol-
genden Situationen aktiv.
 Es werden keine Insassen auf den
Rücksitzen erkannt
 Die Frontscheibenheizung ist nicht in
Betrieb
Im Betrieb leuchtet .
■Manuelles Ein-/Ausschalten des
Modus für den konzentrierten
Luftstrom für die Vordersitze
Im Modus für den konzentrierten Luft-
strom für die Vordersitze kann der
Betrieb so umgestellt werden, dass der
Luftstrom nicht nur auf die Vordersitze,
sondern auf alle Sitze gerichtet wird.
Wenn der Modus manuell umgestellt
wurde, wird der Betrieb der automati-
schen Luftstromregulierung beendet.
Drücken Sie auf am Bedienfeld der
Klimaanlage und schalten Sie den Luft-
strom um.
 Kontrollleuchte leuchtet: Luftstrom
nur auf die Vordersitze gerichtet
 Kontrollleuchte aus: Luftstrom auf
alle Sitze gerichtet
■Betrieb der automatischen Luftstromre- gulierung
●Um komfortable Bedingungen im Innen-raum zu gewährleisten, kann der Luftstrom auf Sitze ohne Insassen geleitet werden,
direkt nachdem das EV-System gestartet wurde und zu anderen Zeiten in Abhängig-keit von der Außentemperatur.
●Wenn nach dem Start des EV-Systems Insassen ihren Platz im Fahrzeug wech-
seln oder ein- oder aussteigen, kann das System das Vorhandensein von Insassen nicht exakt erkennen, wodurch die auto-
matische Luftstromregulierung nicht funk-
WARNUNG
■Vermeiden von Funktionsstörungen der Frontscheibenheizung
Legen Sie keine Gegenstände auf der Instrumententafel ab, die die Luftauslässe
blockieren könnten. Ansonsten wird der Luftstrom behindert und die Frontschei-benheizung kann nicht mehr effizient
arbeiten.
Modus für den konzentrierten
Luftstrom für die Vordersitze
(S-FLOW)

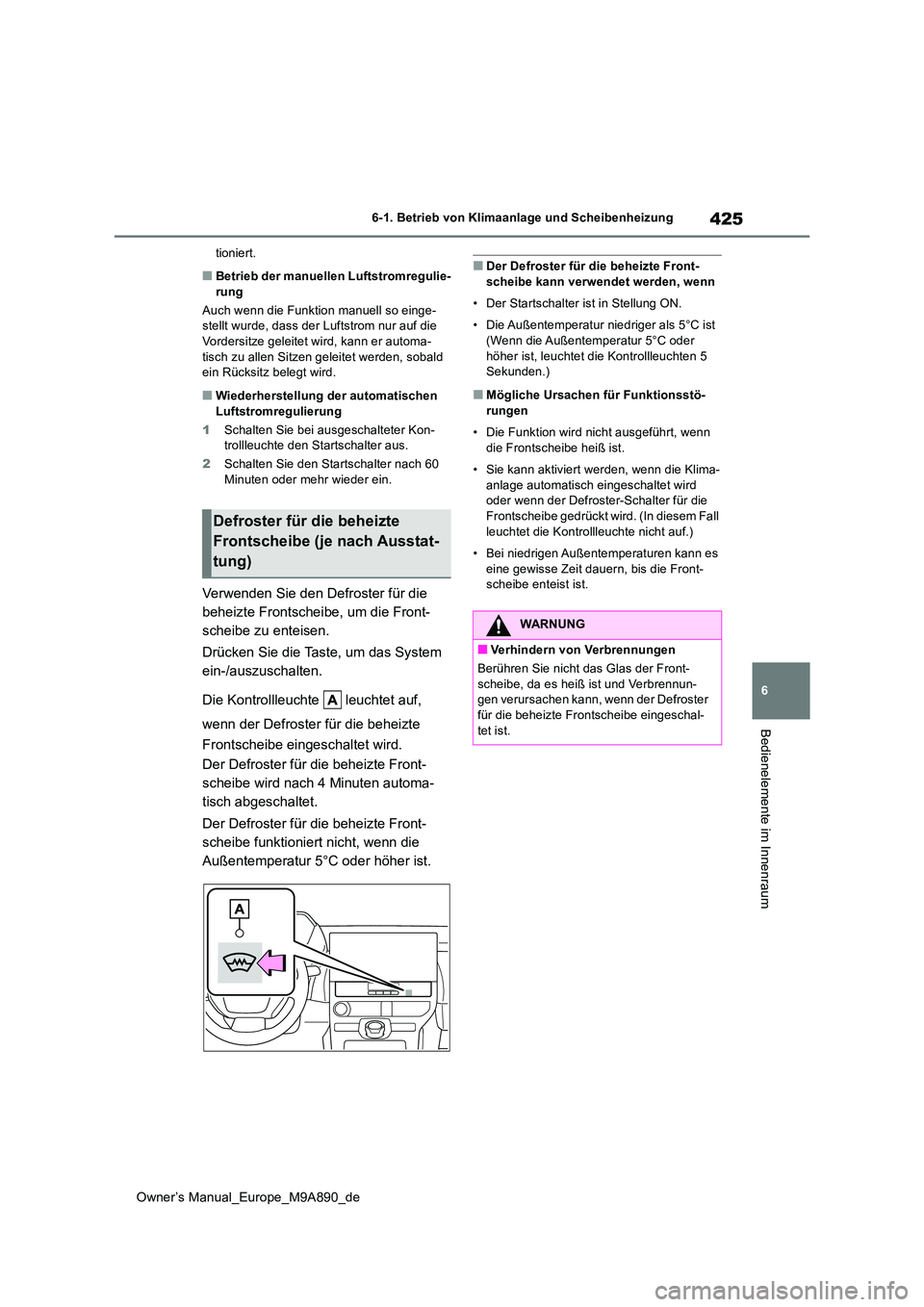

425
6
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Bedienelemente im Innenraum
tioniert.
■Betrieb der manuellen Luftstromregulie- rung
Auch wenn die Funktion manuell so einge- stellt wurde, dass der Luftstrom nur auf die
Vordersitze geleitet wird, kann er automa- tisch zu allen Sitzen geleitet werden, sobald ein Rücksitz belegt wird.
■Wiederherstellung der automatischen
Luftstromregulierung
1 Schalten Sie bei ausgeschalteter Kon- trollleuchte den Startschalter aus.
2 Schalten Sie den Startschalter nach 60 Minuten oder mehr wieder ein.
Verwenden Sie den Defroster für die
beheizte Frontscheibe, um die Front-
scheibe zu enteisen.
Drücken Sie die Taste, um das System
ein-/auszuschalten.
Die Kontrollleuchte leuchtet auf,
wenn der Defroster für die beheizte
Frontscheibe eingeschaltet wird.
Der Defroster für die beheizte Front-
scheibe wird nach 4 Minuten automa-
tisch abgeschaltet.
Der Defroster für die beheizte Front-
scheibe funktioniert nicht, wenn die
Außentemperatur 5°C oder höher ist.
■Der Defroster für die beheizte Front- scheibe kann verwendet werden, wenn
• Der Startschalter ist in Stellung ON.
• Die Außentemperatur niedriger als 5°C ist
(Wenn die Außentemperatur 5°C oder höher ist, leuchtet die Kontrollleuchten 5 Sekunden.)
■Mögliche Ursachen für Funktionsstö-
rungen
• Die Funktion wird nicht ausgeführt, wenn
die Frontscheibe heiß ist.
• Sie kann aktiviert werden, wenn die Klima-
anlage automatisch eingeschaltet wird oder wenn der Defroster-Schalter für die Frontscheibe gedrückt wird. (In diesem Fall
leuchtet die Kontrollleuchte nicht auf.)
• Bei niedrigen Außentemperaturen kann es
eine gewisse Zeit dauern, bis die Front- scheibe enteist ist.
Defroster für die beheizte
Frontscheibe (je nach Ausstat-
tung)
WARNUNG
■Verhindern von Verbrennungen
Berühren Sie nicht das Glas der Front-
scheibe, da es heiß ist und Verbrennun- gen verursachen kann, wenn der Defroster für die beheizte Frontscheibe eingeschal-
tet ist.

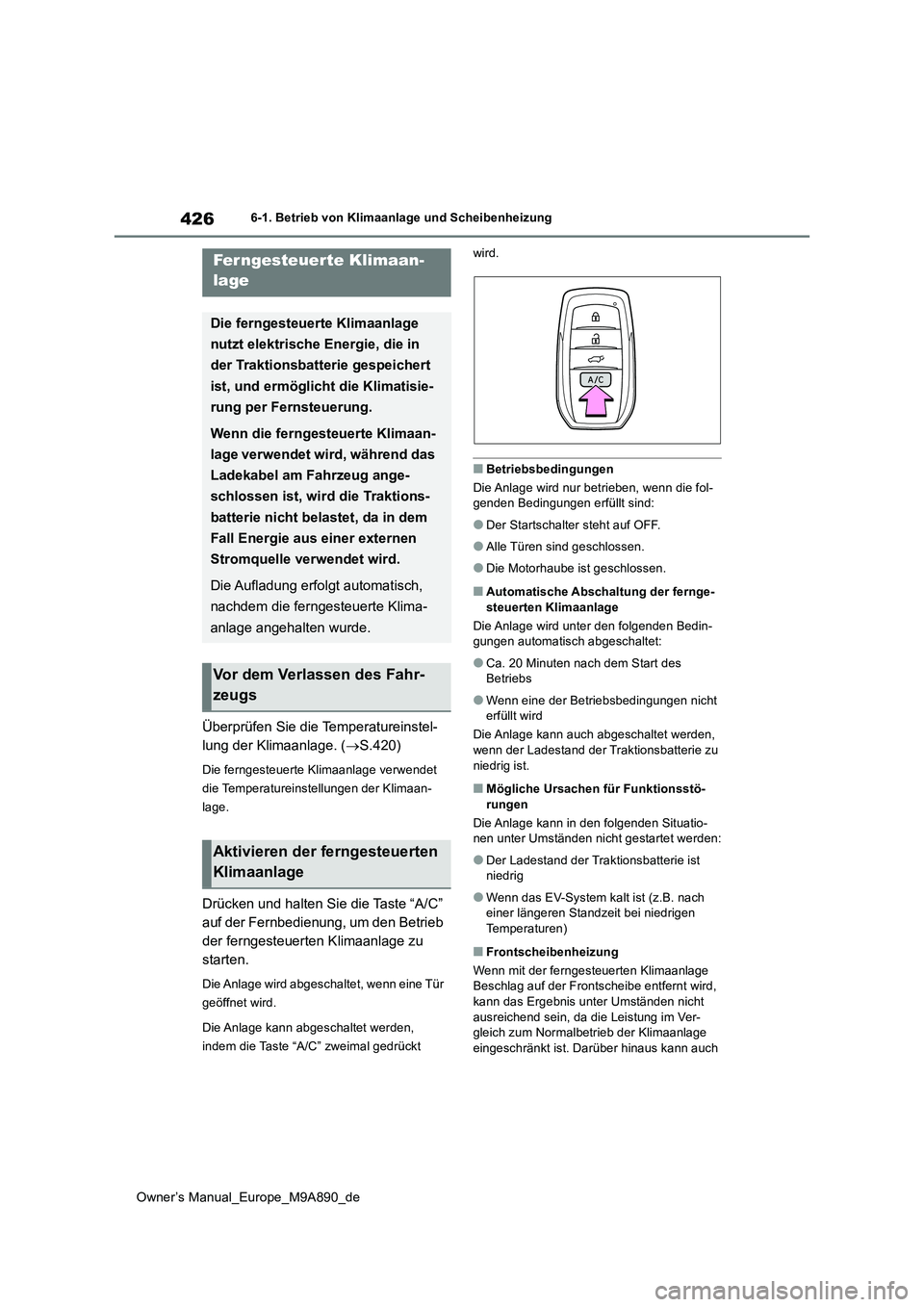

426
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Überprüfen Sie die Temperatureinstel-
lung der Klimaanlage. ( S.420)
Die ferngesteuerte Klimaanlage verwendet
die Temperatureinstellungen der Klimaan-
lage.
Drücken und halten Sie die Taste “A/C”
auf der Fernbedienung, um den Betrieb
der ferngesteuerten Klimaanlage zu
starten.
Die Anlage wird abgeschaltet, wenn eine Tür
geöffnet wird.
Die Anlage kann abgeschaltet werden,
indem die Taste “A/C” zweimal gedrückt
wird.
■Betriebsbedingungen
Die Anlage wird nur betrieben, wenn die fol- genden Bedingungen erfüllt sind:
●Der Startschalter steht auf OFF.
●Alle Türen sind geschlossen.
●Die Motorhaube ist geschlossen.
■Automatische Abschaltung der fernge-
steuerten Klimaanlage
Die Anlage wird unter den folgenden Bedin- gungen automatisch abgeschaltet:
●Ca. 20 Minuten nach dem Start des Betriebs
●Wenn eine der Betriebsbedingungen nicht erfüllt wird
Die Anlage kann auch abgeschaltet werden, wenn der Ladestand der Traktionsbatterie zu
niedrig ist.
■Mögliche Ursachen für Funktionsstö- rungen
Die Anlage kann in den folgenden Situatio- nen unter Umständen nicht gestartet werden:
●Der Ladestand der Traktionsbatterie ist niedrig
●Wenn das EV-System kalt ist (z.B. nach einer längeren Standzeit bei niedrigen
Temperaturen)
■Frontscheibenheizung
Wenn mit der ferngesteuerten Klimaanlage Beschlag auf der Frontscheibe entfernt wird, kann das Ergebnis unter Umständen nicht
ausreichend sein, da die Leistung im Ver- gleich zum Normalbetrieb der Klimaanlage eingeschränkt ist. Dar über hinaus kann auch
Ferngesteuerte Klimaan-
lage
Die ferngesteuerte Klimaanlage
nutzt elektrische Energie, die in
der Traktionsbatterie gespeichert
ist, und ermöglicht die Klimatisie-
rung per Fernsteuerung.
Wenn die ferngesteuerte Klimaan-
lage verwendet wird, während das
Ladekabel am Fahrzeug ange-
schlossen ist, wird die Traktions-
batterie nicht belastet, da in dem
Fall Energie aus einer externen
Stromquelle verwendet wird.
Die Aufladung erfolgt automatisch,
nachdem die ferngesteuerte Klima-
anlage angehalten wurde.
Vor dem Verlassen des Fahr-
zeugs
Aktivieren der ferngesteuerten
Klimaanlage

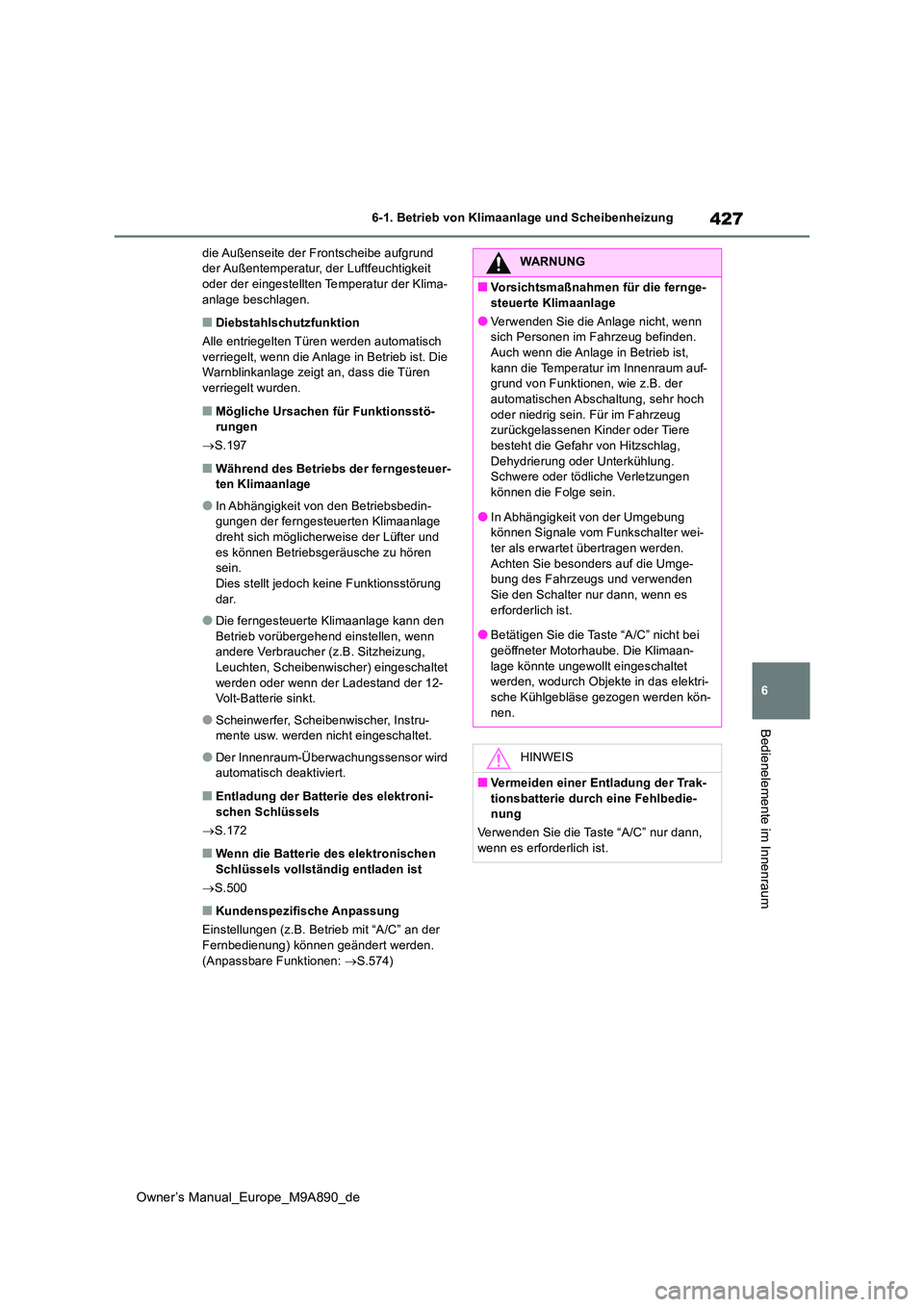

427
6
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Bedienelemente im Innenraum
die Außenseite der Frontscheibe aufgrund der Außentemperatur, der Luftfeuchtigkeit oder der eingestellten Te mperatur der Klima-
anlage beschlagen.
■Diebstahlschutzfunktion
Alle entriegelten Türen werden automatisch verriegelt, wenn die Anlage in Betrieb ist. Die Warnblinkanlage zeigt an, dass die Türen
verriegelt wurden.
■Mögliche Ursachen für Funktionsstö- rungen
 S.197
■Während des Betriebs der ferngesteuer- ten Klimaanlage
●In Abhängigkeit von den Betriebsbedin-gungen der ferngesteuerten Klimaanlage
dreht sich möglicherweise der Lüfter und es können Betriebsgeräusche zu hören sein.
Dies stellt jedoch keine Funktionsstörung dar.
●Die ferngesteuerte Klimaanlage kann den Betrieb vorübergehend einstellen, wenn andere Verbraucher (z.B. Sitzheizung,
Leuchten, Scheibenwischer) eingeschaltet werden oder wenn der Ladestand der 12-Volt-Batterie sinkt.
●Scheinwerfer, Scheibenwischer, Instru-mente usw. werden nicht eingeschaltet.
●Der Innenraum-Überwachungssensor wird automatisch deaktiviert.
■Entladung der Batterie des elektroni-
schen Schlüssels
 S.172
■Wenn die Batterie des elektronischen Schlüssels vollständig entladen ist
 S.500
■Kundenspezifische Anpassung
Einstellungen (z.B. Betrieb mit “A/C” an der Fernbedienung) können geändert werden.
(Anpassbare Funktionen: S.574)
WARNUNG
■Vorsichtsmaßnahmen für die fernge-
steuerte Klimaanlage
●Verwenden Sie die Anlage nicht, wenn sich Personen im Fahrzeug befinden.Auch wenn die Anlage in Betrieb ist,
kann die Temperatur im Innenraum auf- grund von Funktionen, wie z.B. der automatischen Abschaltung, sehr hoch
oder niedrig sein. Für im Fahrzeug zurückgelassenen Kinder oder Tiere besteht die Gefahr von Hitzschlag,
Dehydrierung oder Unterkühlung. Schwere oder tödliche Verletzungen können die Folge sein.
●In Abhängigkeit von der Umgebung können Signale vom Funkschalter wei-ter als erwartet übertragen werden.
Achten Sie besonders auf die Umge- bung des Fahrzeugs und verwenden Sie den Schalter nur dann, wenn es
erforderlich ist.
●Betätigen Sie die Taste “A/C” nicht bei geöffneter Motorhaube. Die Klimaan-
lage könnte ungewollt eingeschaltet werden, wodurch Objekte in das elektri-sche Kühlgebläse gezogen werden kön-
nen.
HINWEIS
■Vermeiden einer Entladung der Trak-
tionsbatterie durch eine Fehlbedie- nung
Verwenden Sie die Taste “A/C” nur dann, wenn es erforderlich ist.

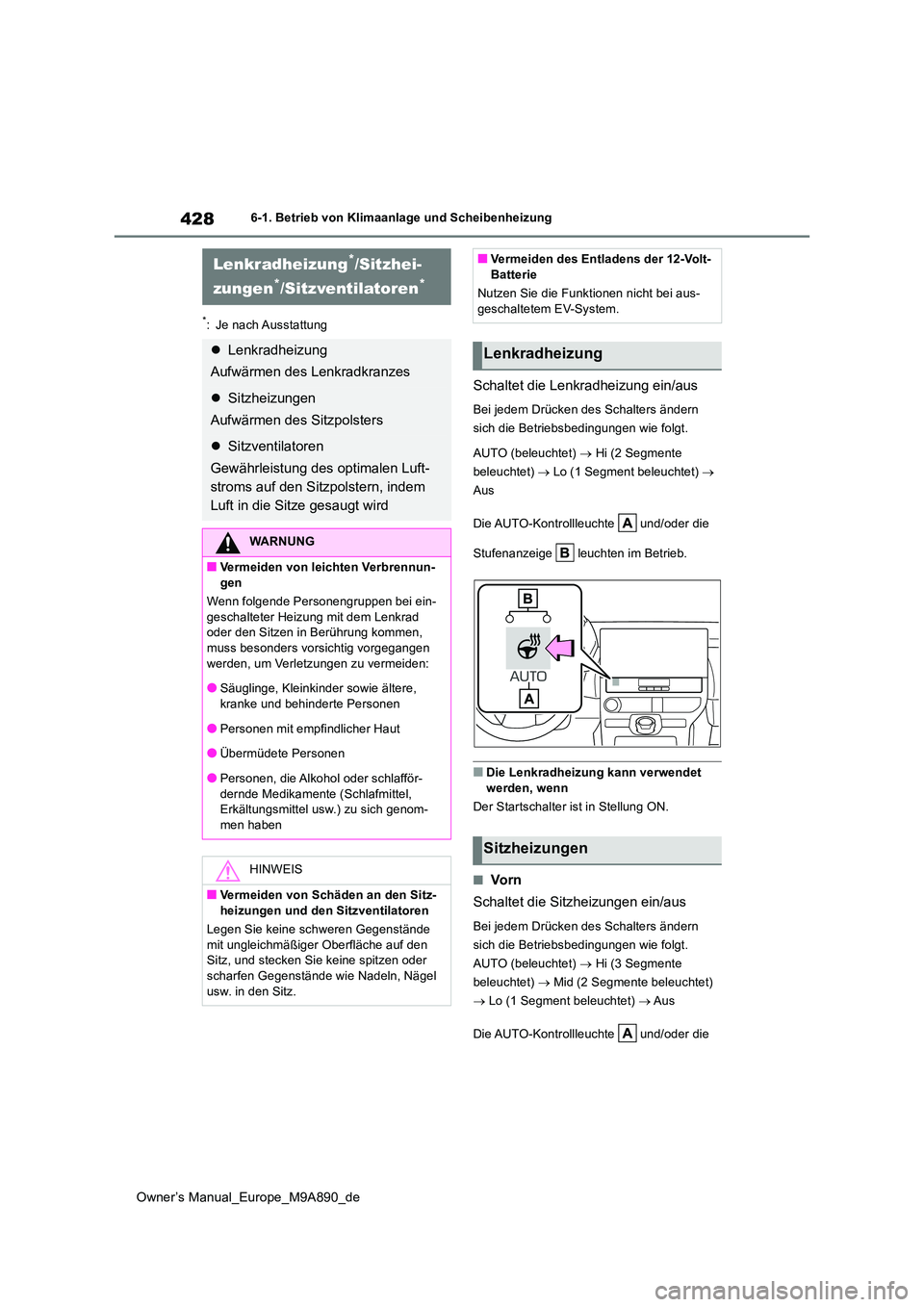

428
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
*: Je nach Ausstattung
Schaltet die Lenkradheizung ein/aus
Bei jedem Drücken des Schalters ändern
sich die Betriebsbedingungen wie folgt.
AUTO (beleuchtet)  Hi (2 Segmente
beleuchtet)  Lo (1 Segment beleuchtet) 
Aus
Die AUTO-Kontrollleuchte und/oder die
Stufenanzeige leuchten im Betrieb.
■Die Lenkradheizung kann verwendet werden, wenn
Der Startschalter ist in Stellung ON.
■Vo r n
Schaltet die Sitzheizungen ein/aus
Bei jedem Drücken des Schalters ändern
sich die Betriebsbedingungen wie folgt.
AUTO (beleuchtet)  Hi (3 Segmente
beleuchtet)  Mid (2 Segmente beleuchtet)
 Lo (1 Segment beleuchtet)  A u s
Die AUTO-Kontrollleuchte und/oder die
Lenkradheizung*/Sitzhei-
zungen*/Sitzventilatoren*
 Lenkradheizung
Aufwärmen des Lenkradkranzes
 Sitzheizungen
Aufwärmen des Sitzpolsters
 Sitzventilatoren
Gewährleistung des optimalen Luft-
stroms auf den Sitzpolstern, indem
Luft in die Sitze gesaugt wird
WARNUNG
■Vermeiden von leichten Verbrennun-
gen
Wenn folgende Personengruppen bei ein- geschalteter Heizung mit dem Lenkrad oder den Sitzen in Berührung kommen,
muss besonders vorsichtig vorgegangen werden, um Verletzungen zu vermeiden:
●Säuglinge, Kleinkinder sowie ältere,
kranke und behinderte Personen
●Personen mit empfindlicher Haut
●Übermüdete Personen
●Personen, die Alkohol oder schlafför- dernde Medikamente (Schlafmittel, Erkältungsmittel usw.) zu sich genom-
men haben
HINWEIS
■Vermeiden von Schäden an den Sitz- heizungen und den Sitzventilatoren
Legen Sie keine schweren Gegenstände
mit ungleichmäßiger Oberfläche auf den Sitz, und stecken Sie keine spitzen oder scharfen Gegenstände wie Nadeln, Nägel
usw. in den Sitz.
■Vermeiden des Entladens der 12-Volt- Batterie
Nutzen Sie die Funktionen nicht bei aus-
geschaltetem EV-System.
Lenkradheizung
Sitzheizungen

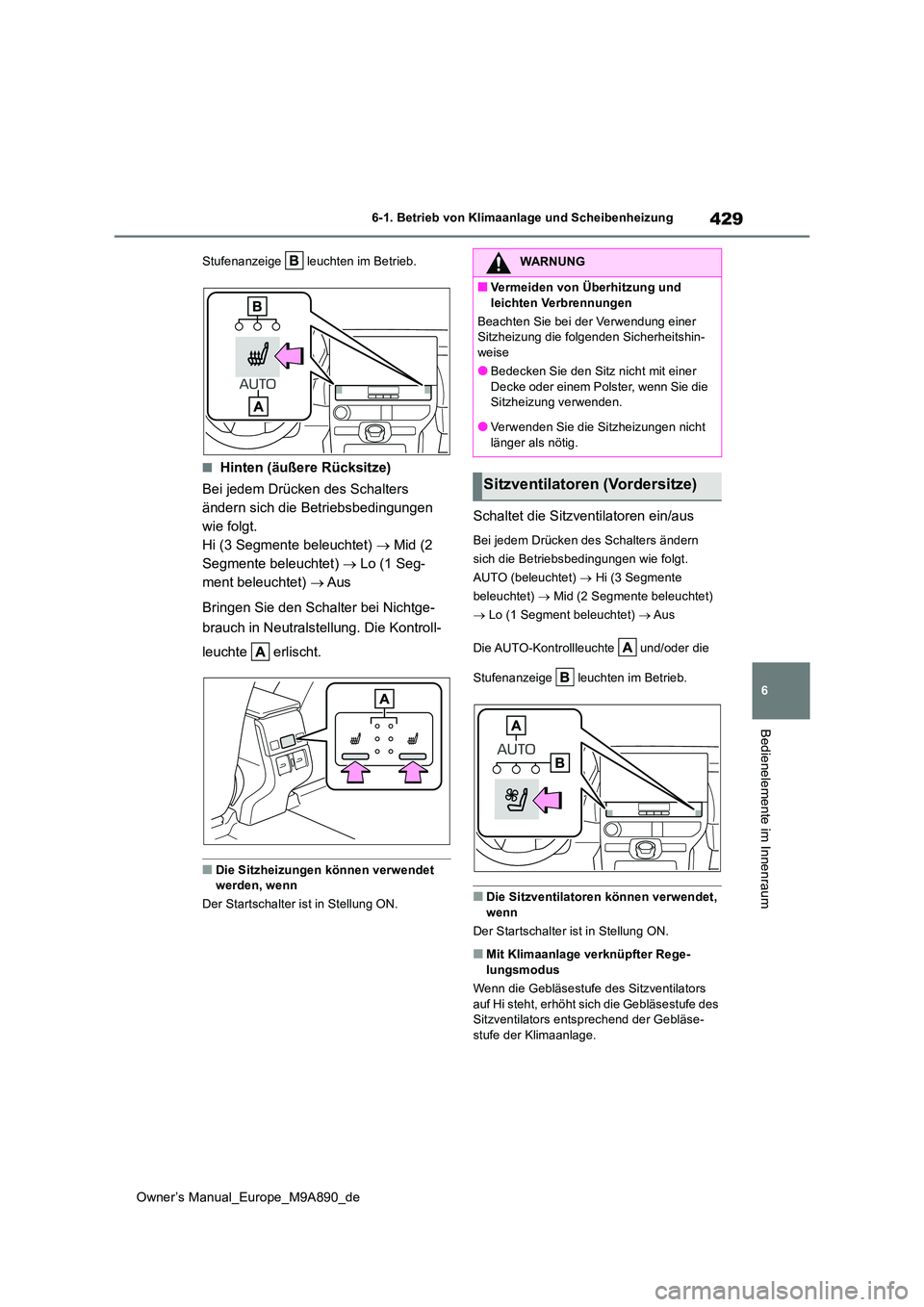

429
6
Owner’s Manual_Europe_M9A890_de
6-1. Betrieb von Klimaanlage und Scheibenheizung
Bedienelemente im Innenraum
Stufenanzeige leuchten im Betrieb.
■Hinten (äußere Rücksitze)
Bei jedem Drücken des Schalters
ändern sich die Betriebsbedingungen
wie folgt.
Hi (3 Segmente beleuchtet)  Mid (2
Segmente beleuchtet)  Lo (1 Seg-
ment beleuchtet)  A u s
Bringen Sie den Schalter bei Nichtge-
brauch in Neutralstellung. Die Kontroll-
leuchte erlischt.
■Die Sitzheizungen können verwendet werden, wenn
Der Startschalter ist in Stellung ON.
Schaltet die Sitzventilatoren ein/aus
Bei jedem Drücken des Schalters ändern
sich die Betriebsbedingungen wie folgt.
AUTO (beleuchtet)  Hi (3 Segmente
beleuchtet)  Mid (2 Segmente beleuchtet)
 Lo (1 Segment beleuchtet)  A u s
Die AUTO-Kontrollleuchte und/oder die
Stufenanzeige leuchten im Betrieb.
■Die Sitzventilatoren können verwendet, wenn
Der Startschalter ist in Stellung ON.
■Mit Klimaanlage verknüpfter Rege- lungsmodus
Wenn die Gebläsestufe des Sitzventilators
auf Hi steht, erhöht sich die Gebläsestufe des Sitzventilators entsprechend der Gebläse-stufe der Klimaanlage.
WARNUNG
■Vermeiden von Überhitzung und
leichten Verbrennungen
Beachten Sie bei der Verwendung einer Sitzheizung die folgenden Sicherheitshin-weise
●Bedecken Sie den Sitz nicht mit einer
Decke oder einem Polster, wenn Sie die Sitzheizung verwenden.
●Verwenden Sie die Sitzheizungen nicht
länger als nötig.
Sitzventilatoren (Vordersitze)

430
Owner’s Manual_Europe_M9A890_de

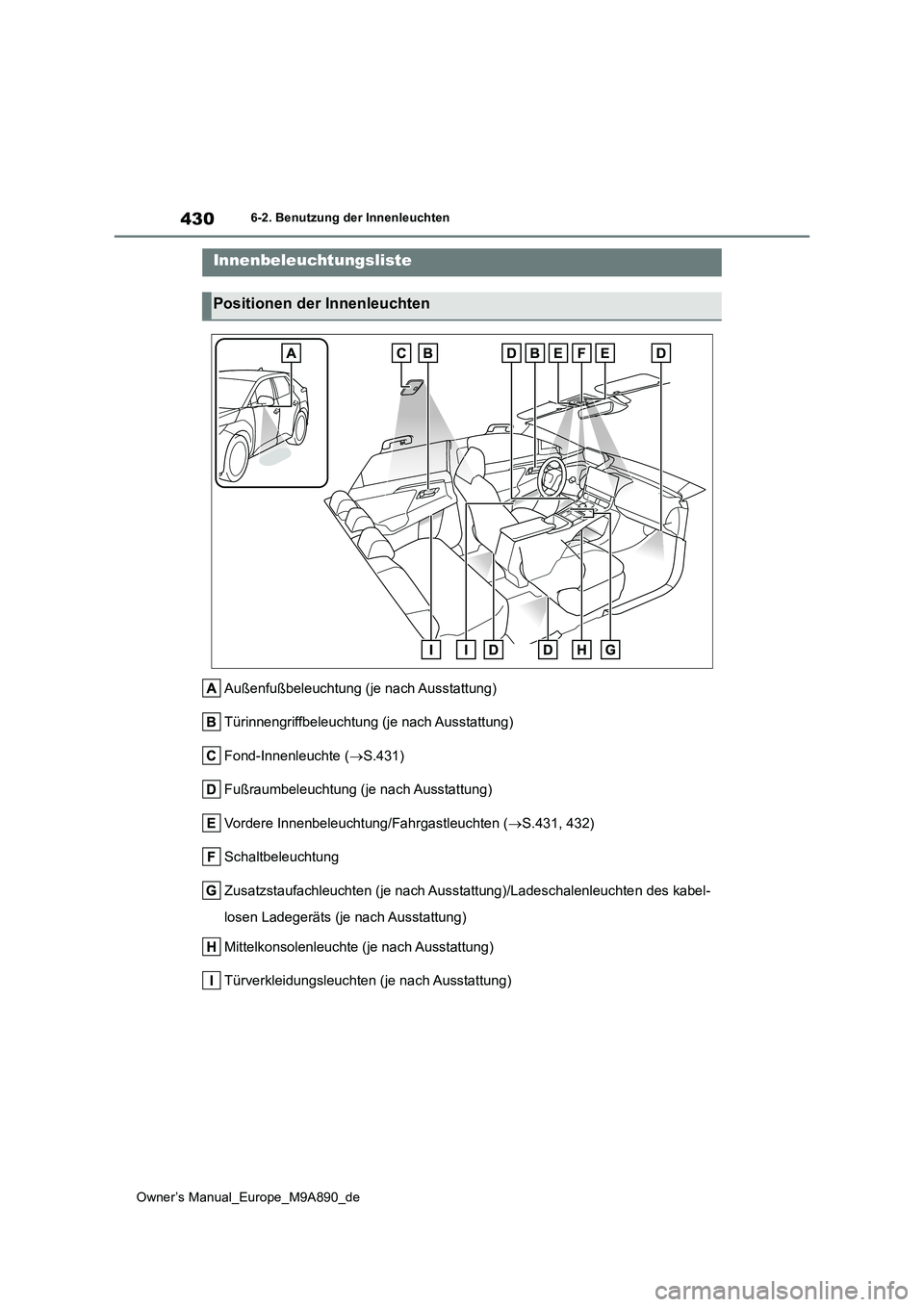

6-2. Benutzung der Innenleuchten
6-2.Benutzun g d er Innenleu chten
Außenfußbeleuchtung (je nach Ausstattung)
Türinnengriffbeleuchtung (je nach Ausstattung)
Fond-Innenleuchte ( S.431)
Fußraumbeleuchtung (je nach Ausstattung)
Vordere Innenbeleuchtung/Fahrgastleuchten ( S.431, 432)
Schaltbeleuchtung
Zusatzstaufachleuchten (je nach Ausstattung)/Ladeschalenleuchte n des kabel-
losen Ladegeräts (je nach Ausstattung)
Mittelkonsolenleuchte (je nach Ausstattung)
Türverkleidungsleuchten (je nach Ausstattung)
Innenbeleuchtungsliste
Positionen der Innenleuchten
