2023 TOYOTA BZ4X Betriebsanleitungen (in German)

143
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
Informieren Sie sich in der folgenden Tabelle über mögliche Ursachen und führen
Sie die entsprechende Behebungsmaßnahme durch.
■Die Ladekontrollleuchte des Ladeanschlusses leuchtet nicht, obw ohl der
Ladestecker angeschlossen ist.
Wenn der Ladevorgang nicht durchgeführ t werden kann
Wenn der Ladevorgang trotz Einhaltung der normalen Vorgehenswei se
nicht gestartet wird, überprüfen Sie Folgendes. Wenn eine Meldu ng in der
Multi-Informationsanzeige angezeigt wird, siehe auch S.151.
Wenn der Ladevorgang nicht durchgeführt werden kann
Mögliche UrsacheBehebungsmaßnahme
Stecker wurde nicht ordnungsgemäß in die
Steckdose eingesetzt
Überprüfen Sie, ob der Stecker ordnungsge-
mäß in der Steckdose sitzt.
Stromversorgung unterbrochen
Wenn die Stromversorgung wieder funktio-
niert, führen Sie den Ladevorgang erneut
durch.
Fernschalter ist ausWenn ein Fernschalter vorhanden ist, schal-
ten Sie ihn ein.
Gebäudeschutzschalter hat ausgelöst und
Stromversorgung ist unterbrochen
Prüfen Sie den Anschlussstatus des Schutz-
schalters. Wenn es keine Anomalien gibt, prü-
fen Sie, ob an einer anderen Steckdose
aufgeladen werden kann. Wenn keine andere
Steckdose in der Nähe ist, wenden Sie sich an
einen autorisierten Toyota-Vertragshändler
oder eine Toyota-Vertragswerkstatt oder an
einen kompetenten Fachbetrieb. Wenn die
Aufladung möglich ist, ist möglicherweise die
zuerst angeschlossene Steckdose defekt.
Wenden Sie sich an den Gebäudemana-
ger/Geräteverwalter oder den Elektriker.

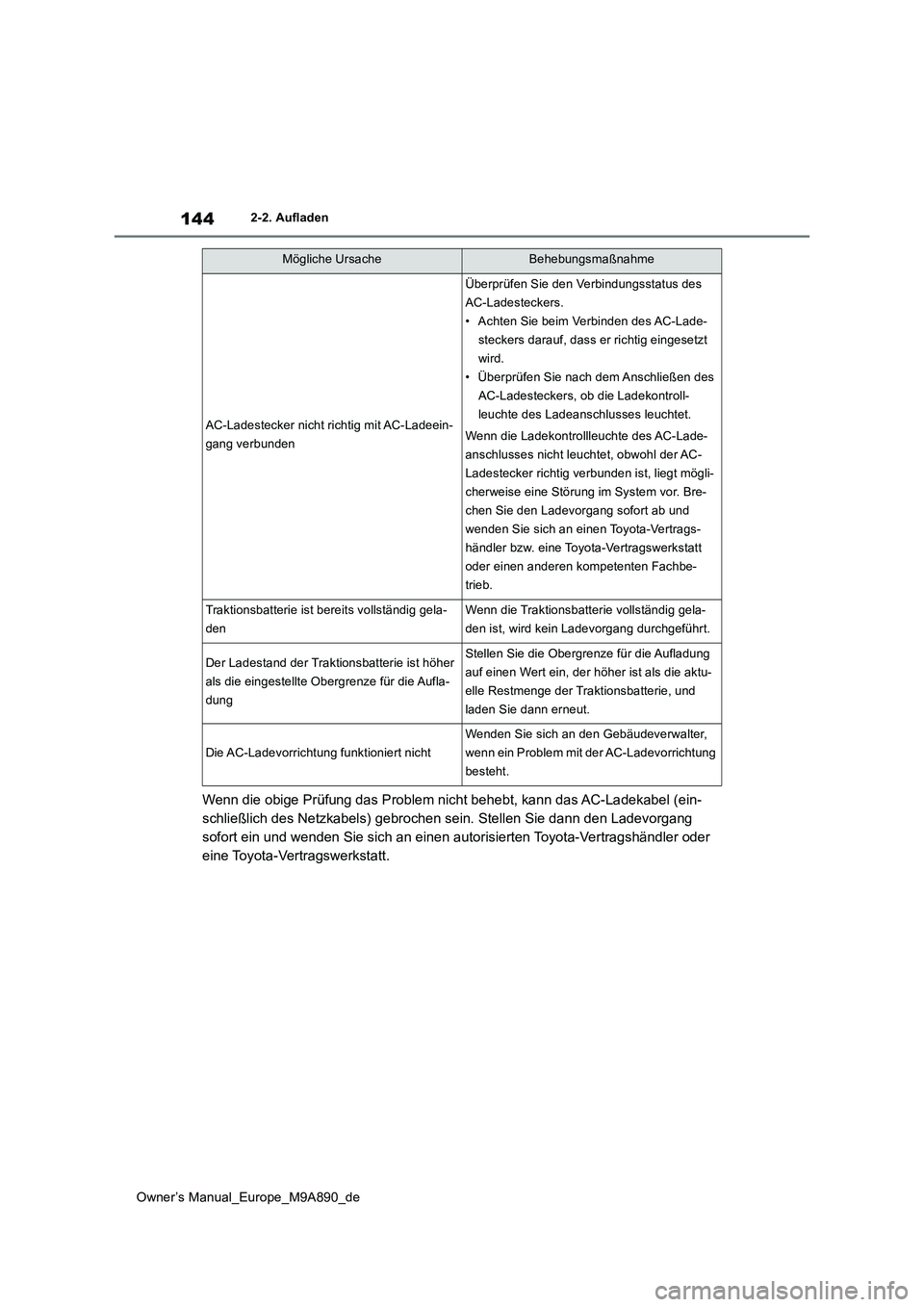

144
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Wenn die obige Prüfung das Problem nicht behebt, kann das AC-Ladekabel (ein-
schließlich des Netzkabels) gebrochen sein. Stellen Sie dann de n Ladevorgang
sofort ein und wenden Sie sich an einen autorisierten Toyota-Ve rtragshändler oder
eine Toyota-Vertragswerkstatt.
AC-Ladestecker nicht richtig mit AC-Ladeein-
gang verbunden
Überprüfen Sie den Verbindungsstatus des
AC-Ladesteckers.
• Achten Sie beim Verbinden des AC-Lade-
steckers darauf, dass er richtig eingesetzt
wird.
• Überprüfen Sie nach dem Anschließen des
AC-Ladesteckers, ob die Ladekontroll-
leuchte des Ladeanschlusses leuchtet.
Wenn die Ladekontrollleuchte des AC-Lade-
anschlusses nicht leuchtet, obwohl der AC-
Ladestecker richtig verbunden ist, liegt mögli-
cherweise eine Störung im System vor. Bre-
chen Sie den Ladevorgang sofort ab und
wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe-
trieb.
Traktionsbatterie ist bereits vollständig gela-
den
Wenn die Traktionsbatterie vollständig gela-
den ist, wird kein Ladevorgang durchgeführt.
Der Ladestand der Traktionsbatterie ist höher
als die eingestellte Obergrenze für die Aufla-
dung
Stellen Sie die Obergrenze für die Aufladung
auf einen Wert ein, der höher ist als die aktu-
elle Restmenge der Traktionsbatterie, und
laden Sie dann erneut.
Die AC-Ladevorrichtung funktioniert nicht
Wenden Sie sich an den Gebäudeverwalter,
wenn ein Problem mit der AC-Ladevorrichtung
besteht.
Mögliche UrsacheBehebungsmaßnahme

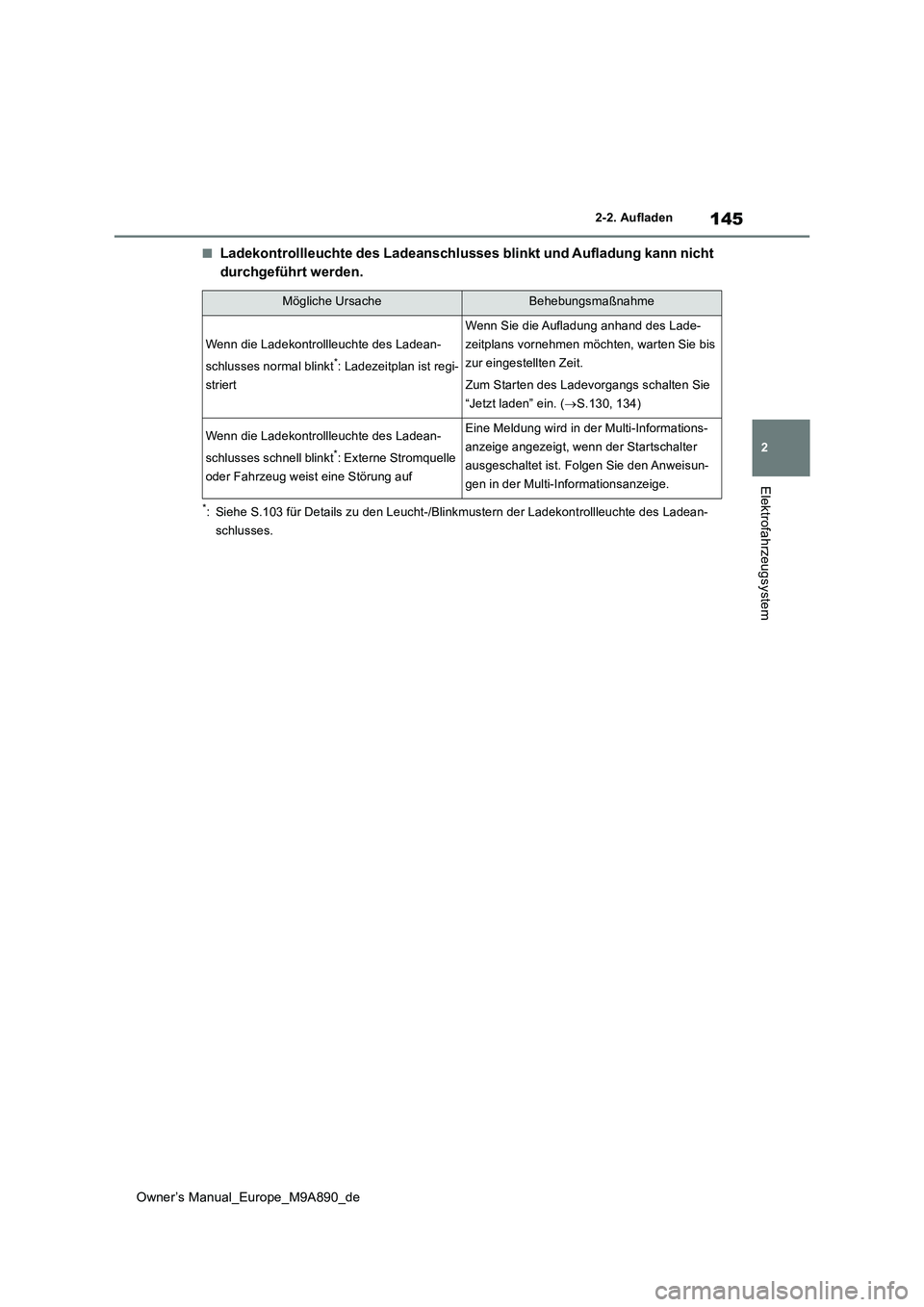

145
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
■Ladekontrollleuchte des Ladeanschlusses blinkt und Aufladung kann nicht
durchgeführt werden.
*: Siehe S.103 für Details zu den Leucht-/Blinkmustern der Ladekon trollleuchte des Ladean-
schlusses.
Mögliche UrsacheBehebungsmaßnahme
Wenn die Ladekontrollleuchte des Ladean-
schlusses normal blinkt*: Ladezeitplan ist regi-
striert
Wenn Sie die Aufladung anhand des Lade-
zeitplans vornehmen möchten, warten Sie bis
zur eingestellten Zeit.
Zum Starten des Ladevorgangs schalten Sie
“Jetzt laden” ein. ( S.130, 134)
Wenn die Ladekontrollleuchte des Ladean-
schlusses schnell blinkt*: Externe Stromquelle
oder Fahrzeug weist eine Störung auf
Eine Meldung wird in der Multi-Informations-
anzeige angezeigt, wenn der Startschalter
ausgeschaltet ist. Folgen Sie den Anweisun-
gen in der Multi-Informationsanzeige.

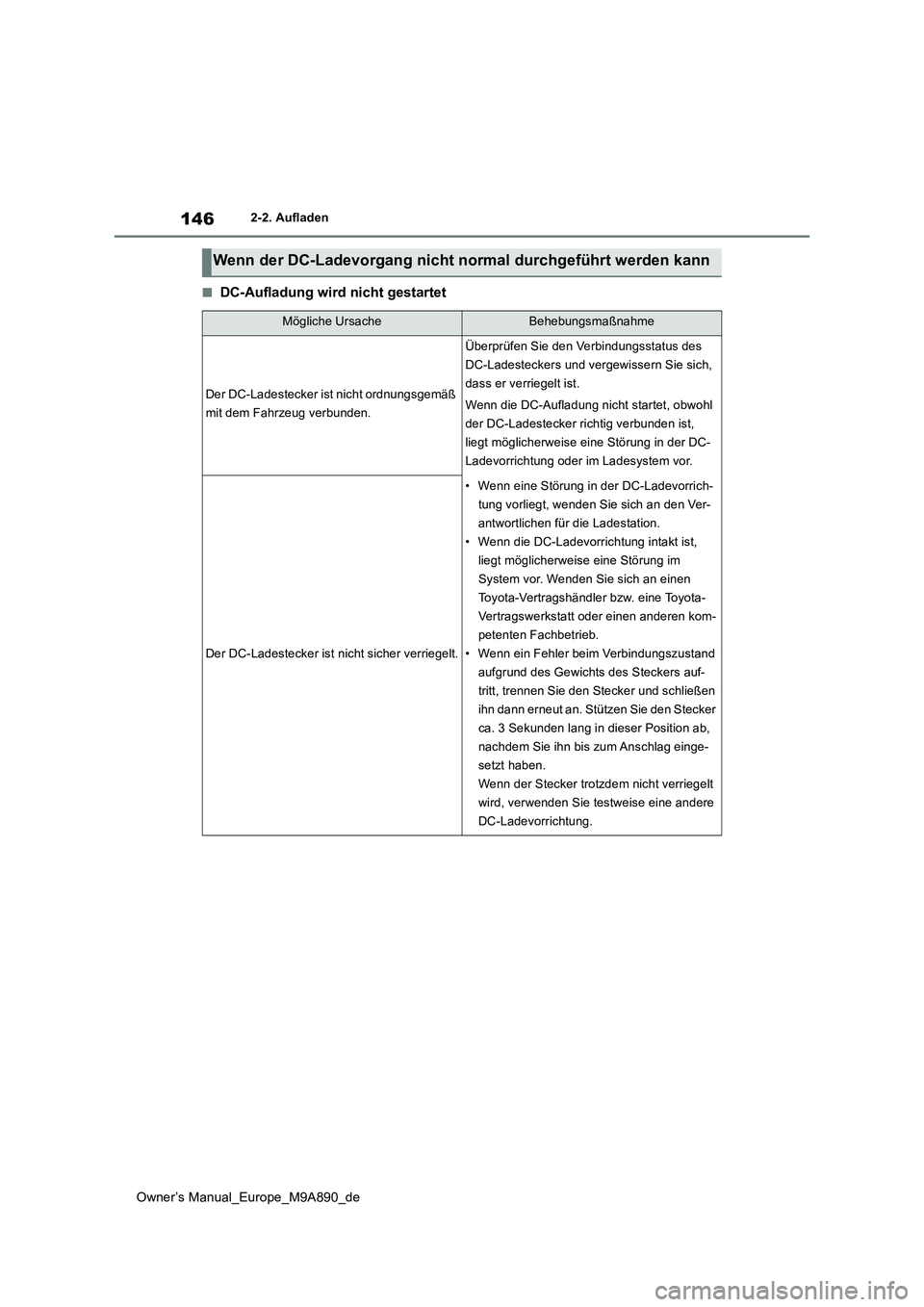

146
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
■DC-Aufladung wird nicht gestartet
Wenn der DC-Ladevorgang nicht normal durchgeführt werden kann
Mögliche UrsacheBehebungsmaßnahme
Der DC-Ladestecker ist nicht ordnungsgemäß
mit dem Fahrzeug verbunden.
Überprüfen Sie den Verbindungsstatus des
DC-Ladesteckers und vergewissern Sie sich,
dass er verriegelt ist.
Wenn die DC-Aufladung nicht startet, obwohl
der DC-Ladestecker richtig verbunden ist,
liegt möglicherweise eine Störung in der DC-
Ladevorrichtung oder im Ladesystem vor.
Der DC-Ladestecker ist nicht sicher verriegelt.
• Wenn eine Störung in der DC-Ladevorrich-
tung vorliegt, wenden Sie sich an den Ver-
antwortlichen für die Ladestation.
• Wenn die DC-Ladevorrichtung intakt ist,
liegt möglicherweise eine Störung im
System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
• Wenn ein Fehler beim Verbindungszustand
aufgrund des Gewichts des Steckers auf-
tritt, tr ennen Sie den Stecker und schließen
ihn dann erneut an. Stützen Sie den Stecker
ca. 3 Sekunden lang in dieser Position ab,
nachdem Sie ihn bis zum Anschlag einge-
setzt haben.
Wenn der Stecker trotzdem nicht verriegelt
wird, verwenden Sie testweise eine andere
DC-Ladevorrichtung.

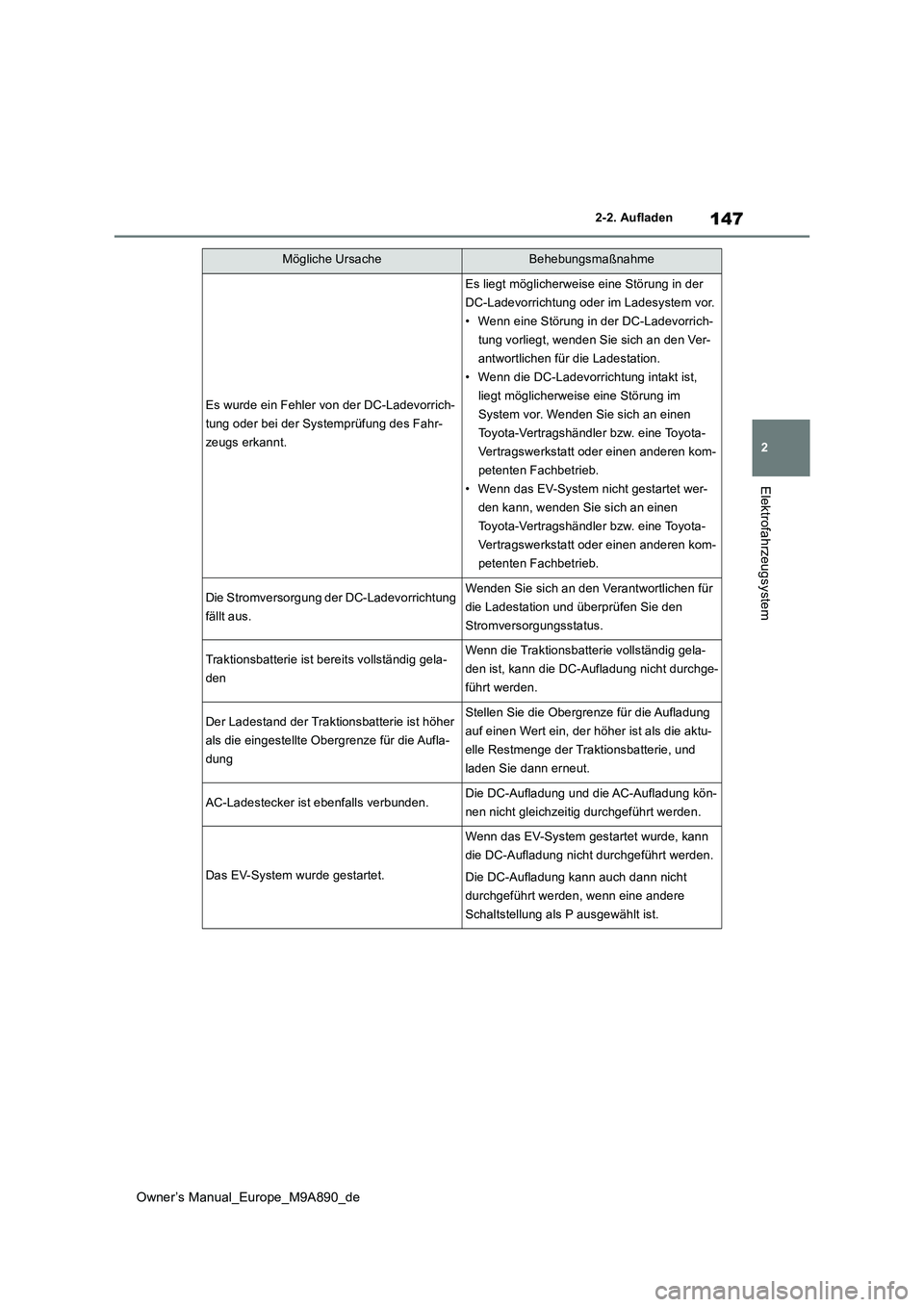

147
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
Es wurde ein Fehler von der DC-Ladevorrich-
tung oder bei der Systemprüfung des Fahr-
zeugs erkannt.
Es liegt möglicherweise eine Störung in der
DC-Ladevorrichtung oder im Ladesystem vor.
• Wenn eine Störung in der DC-Ladevorrich-
tung vorliegt, wenden Sie sich an den Ver-
antwortlichen für die Ladestation.
• Wenn die DC-Ladevorrichtung intakt ist,
liegt möglicherweise eine Störung im
System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
• Wenn das EV-System nicht gestartet wer-
den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
Die Stromversorgung der DC-Ladevorrichtung
fällt aus.
Wenden Sie sich an den Verantwortlichen für
die Ladestation und überprüfen Sie den
Stromversorgungsstatus.
Traktionsbatterie ist bereits vollständig gela-
den
Wenn die Traktionsbatterie vollständig gela-
den ist, kann die DC-Aufladung nicht durchge-
führt werden.
Der Ladestand der Traktionsbatterie ist höher
als die eingestellte Obergrenze für die Aufla-
dung
Stellen Sie die Obergrenze für die Aufladung
auf einen Wert ein, der höher ist als die aktu-
elle Restmenge der Traktionsbatterie, und
laden Sie dann erneut.
AC-Ladestecker ist ebenfalls verbunden.Die DC-Aufladung und die AC-Aufladung kön-
nen nicht gleichzeitig durchgeführt werden.
Das EV-System wurde gestartet.
Wenn das EV-System gestartet wurde, kann
die DC-Aufladung nicht durchgeführt werden.
Die DC-Aufladung kann auch dann nicht
durchgeführt werden, wenn eine andere
Schaltstellung als P ausgewählt ist.
Mögliche UrsacheBehebungsmaßnahme

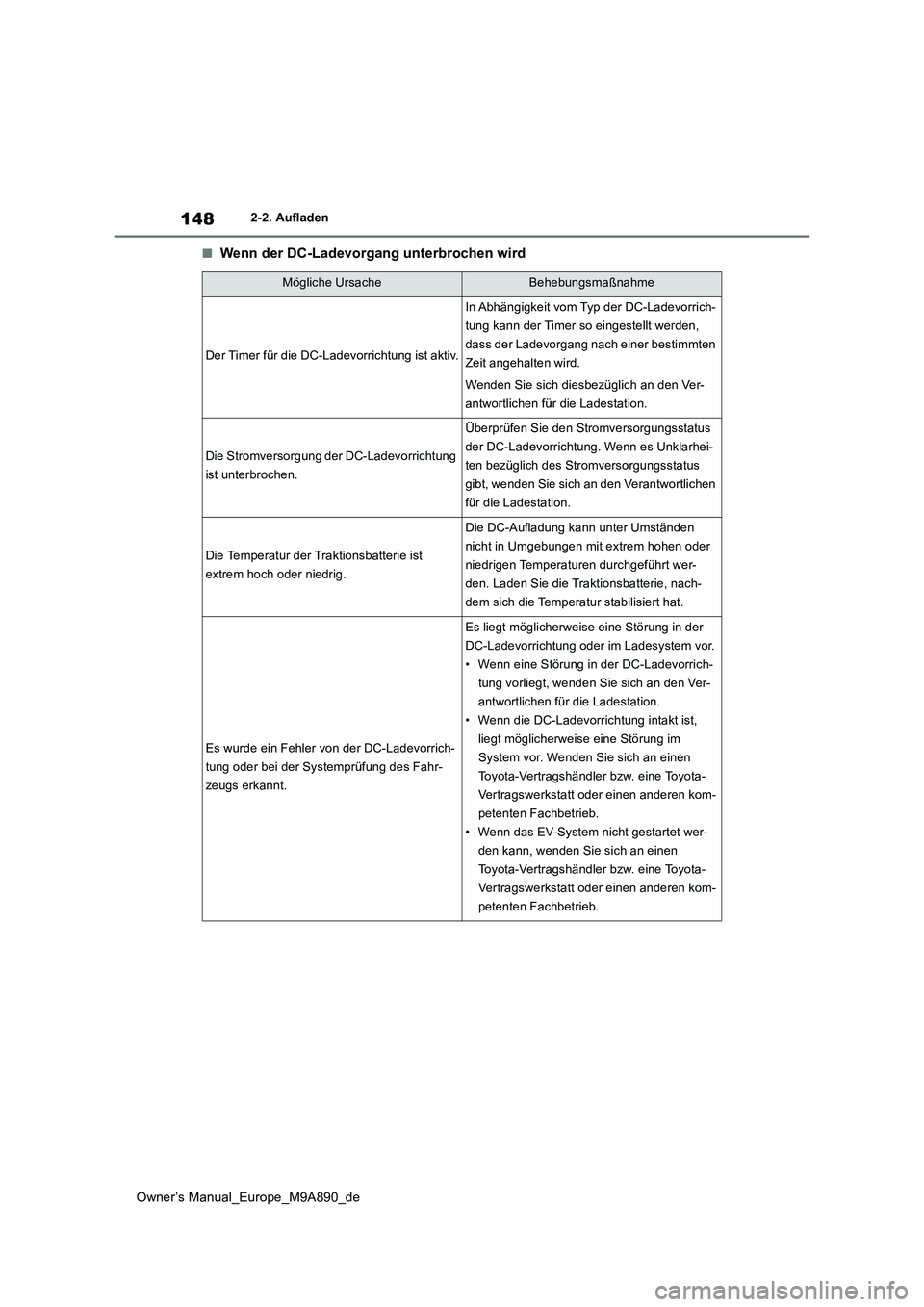

148
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
■Wenn der DC-Ladevorgang unterbrochen wird
Mögliche UrsacheBehebungsmaßnahme
Der Timer für die DC-Ladevorrichtung ist aktiv.
In Abhängigkeit vom Typ der DC-Ladevorrich-
tung kann der Timer so eingestellt werden,
dass der Ladevorgang nach einer bestimmten
Zeit angehalten wird.
Wenden Sie sich diesbezüglich an den Ver-
antwortlichen für die Ladestation.
Die Stromversorgung der DC-Ladevorrichtung
ist unterbrochen.
Überprüfen Sie den Stromversorgungsstatus
der DC-Ladevorrichtung. Wenn es Unklarhei-
ten bezüglich des Stromversorgungsstatus
gibt, wenden Sie sich an den Verantwortlichen
für die Ladestation.
Die Temperatur der Traktionsbatterie ist
extrem hoch oder niedrig.
Die DC-Aufladung kann unter Umständen
nicht in Umgebungen mit extrem hohen oder
niedrigen Temperaturen durchgeführt wer-
den. Laden Sie die Traktionsbatterie, nach-
dem sich die Temperatur stabilisiert hat.
Es wurde ein Fehler von der DC-Ladevorrich-
tung oder bei der Systemprüfung des Fahr-
zeugs erkannt.
Es liegt möglicherweise eine Störung in der
DC-Ladevorrichtung oder im Ladesystem vor.
• Wenn eine Störung in der DC-Ladevorrich-
tung vorliegt, wenden Sie sich an den Ver-
antwortlichen für die Ladestation.
• Wenn die DC-Ladevorrichtung intakt ist,
liegt möglicherweise eine Störung im
System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
• Wenn das EV-System nicht gestartet wer-
den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.

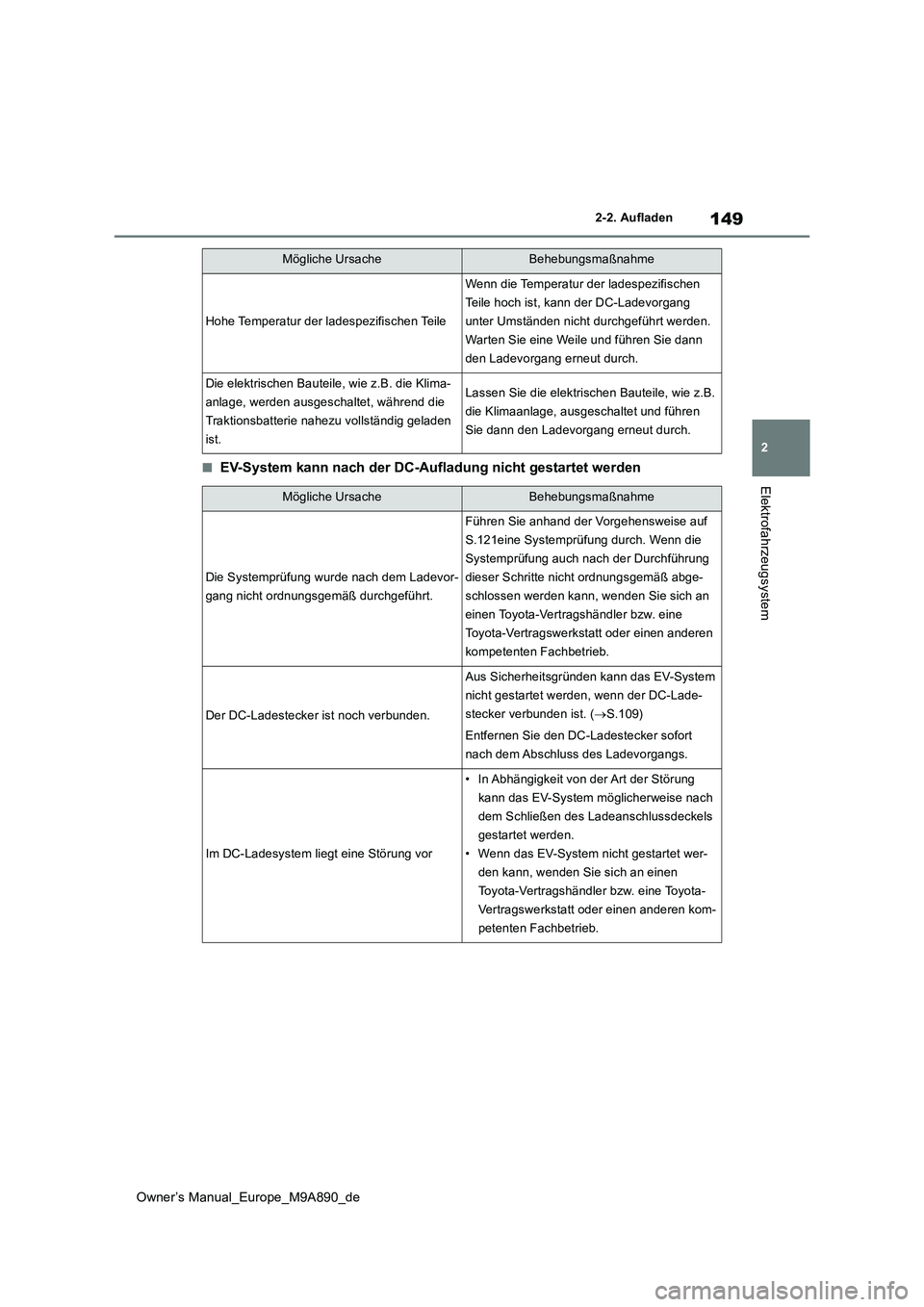

149
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem■EV-System kann nach der DC-Aufladung nicht gestartet werden
Hohe Temperatur der ladespezifischen Teile
Wenn die Temperatur der ladespezifischen
Teile hoch ist, kann der DC-Ladevorgang
unter Umständen nicht durchgeführt werden.
Warten Sie eine Weile und führen Sie dann
den Ladevorgang erneut durch.
Die elektrischen Bauteile, wie z.B. die Klima-
anlage, werden ausgeschaltet, während die
Traktionsbatterie nahezu vollständig geladen
ist.
Lassen Sie die elektrischen Bauteile, wie z.B.
die Klimaanlage, ausgeschaltet und führen
Sie dann den Ladevorgang erneut durch.
Mögliche UrsacheBehebungsmaßnahme
Mögliche UrsacheBehebungsmaßnahme
Die Systemprüfung wurde nach dem Ladevor-
gang nicht ordnungsgemäß durchgeführt.
Führen Sie anhand der Vorgehensweise auf
S.121eine Systemprüfung durch. Wenn die
Systemprüfung auch nach der Durchführung
dieser Schritte nicht ordnungsgemäß abge-
schlossen werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Der DC-Ladestecker ist noch verbunden.
Aus Sicherheitsgründen kann das EV-System
nicht gestartet werden, wenn der DC-Lade-
stecker verbunden ist. ( S.109)
Entfernen Sie den DC-Ladestecker sofort
nach dem Abschluss des Ladevorgangs.
Im DC-Ladesystem liegt eine Störung vor
• In Abhängigkeit von der Art der Störung
kann das EV-System möglicherweise nach
dem Schließen des Ladeanschlussdeckels
gestartet werden.
• Wenn das EV-System nicht gestartet wer-
den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.

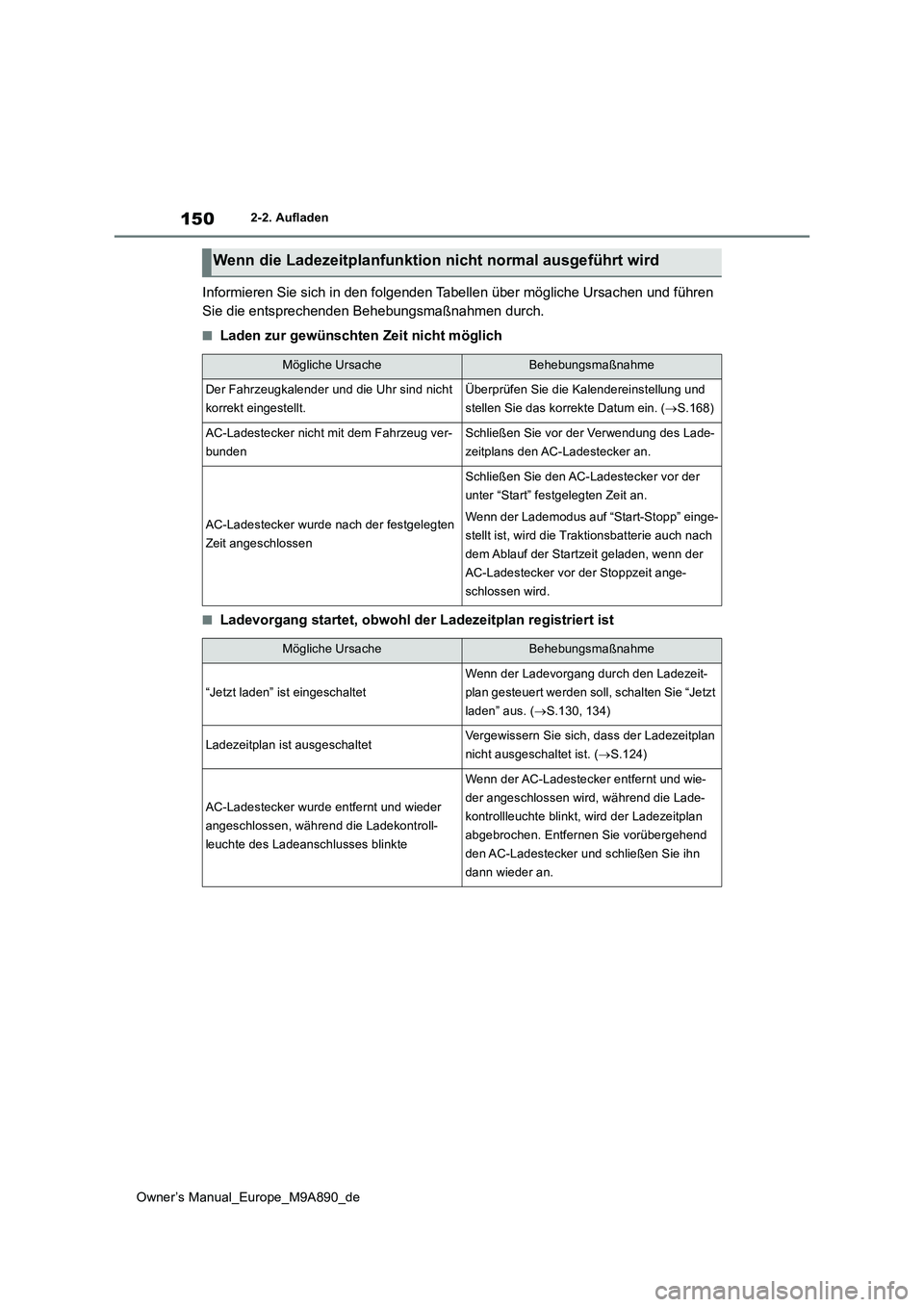

150
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Informieren Sie sich in den folgenden Tabellen über mögliche Ursachen und führen
Sie die entsprechenden Behebungsmaßnahmen durch.
■Laden zur gewünschten Zeit nicht möglich
■Ladevorgang startet, obwohl der Ladezeitplan registriert ist
Wenn die Ladezeitplanfunktion nicht normal ausgeführt wird
Mögliche UrsacheBehebungsmaßnahme
Der Fahrzeugkalender und die Uhr sind nicht
korrekt eingestellt.
Überprüfen Sie die Kalendereinstellung und
stellen Sie das korrekte Datum ein. ( S.168)
AC-Ladestecker nicht mit dem Fahrzeug ver-
bunden
Schließen Sie vor der Verwendung des Lade-
zeitplans den AC-Ladestecker an.
AC-Ladestecker wurde nac h der festgelegten
Zeit angeschlossen
Schließen Sie den AC-Ladestecker vor der
unter “Start” festgelegten Zeit an.
Wenn der Lademodus auf “Start-Stopp” einge-
stellt ist, wird die Traktionsbatterie auch nach
dem Ablauf der Startzeit geladen, wenn der
AC-Ladestecker vor der Stoppzeit ange-
schlossen wird.
Mögliche UrsacheBehebungsmaßnahme
“Jetzt laden” ist eingeschaltet
Wenn der Ladevorgang durch den Ladezeit-
plan gesteuert werden soll, schalten Sie “Jetzt
laden” aus. ( S.130, 134)
Ladezeitplan ist ausgeschaltetVergewissern Sie sich, dass der Ladezeitplan
nicht ausgeschaltet ist. ( S.124)
AC-Ladestecker wurde entfernt und wieder
angeschlossen, während die Ladekontroll-
leuchte des Ladeanschlusses blinkte
Wenn der AC-Ladestecker entfernt und wie-
der angeschlossen wird, während die Lade-
kontrollleuchte blinkt, wird der Ladezeitplan
abgebrochen. Entfernen Sie vorübergehend
den AC-Ladestecker und schließen Sie ihn
dann wieder an.
