2023 TOYOTA BZ4X Betriebsanleitungen (in German)

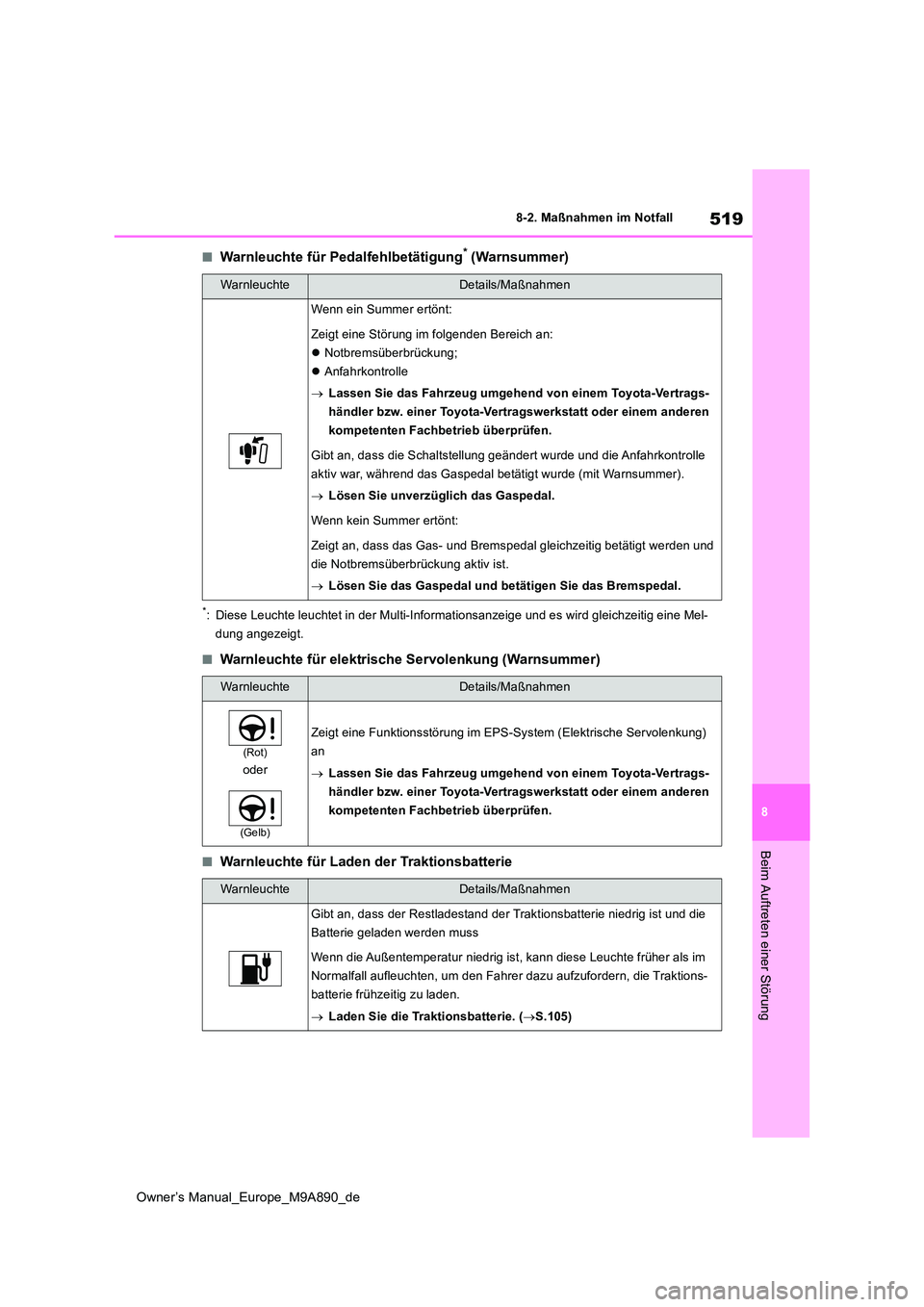

519
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Warnleuchte für Pedalfehlbetätigung* (Warnsummer)
*: Diese Leuchte leuchtet in der Multi-Informationsanzeige und es wird gleichzeitig eine Mel-
dung angezeigt.
■Warnleuchte für elektrische Servolenkung (Warnsummer)
■Warnleuchte für Laden der Traktionsbatterie
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
Zeigt eine Störung im folgenden Bereich an:
 Notbremsüberbrückung;
 Anfahrkontrolle
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Gibt an, dass die Schaltstellung geändert wurde und die Anfahrk ontrolle
aktiv war, während das Gaspedal bet ätigt wurde (mit Warnsummer).
 Lösen Sie unverzüglich das Gaspedal.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und Bremspedal gleichzeitig betätigt we rden und
die Notbremsüberbrückung aktiv ist.
 Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
Gibt an, dass der Restladestand der Traktionsbatterie niedrig i st und die
Batterie geladen werden muss
Wenn die Außentemperatur niedr ig ist, kann diese Leuchte früher als im
Normalfall aufleuchten, um den Fahrer dazu aufzufordern, die Tr aktions-
batterie frühzeitig zu laden.
 Laden Sie die Traktionsbatterie. (S.105)

520
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
■Warnleuchte für Sicherheitsgurt des Fahrer- und Beifahrersitzes
(Warnsummer*)
*: Warnsummer für Sicherheitsgur te des Fahrers und Beifahrers:
Der Sicherheitsgurt-Warnsummer für Fahrer und Beifahrer ertönt, um Fahrer und Beifahrer
darauf aufmerksam zu machen, da ss der Sicherheitsgurt nicht angelegt ist. Wenn der Sicher-
heitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in Intervallen, nachdem das
Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Warnleuchten für Sicherheitsgur te der Rücksitze (Warnsummer*)
*: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Sicherheitsgurt-Warnsummer für die Rücksitze ertönt, um die Fondpassagiere darauf hin-
zuweisen, dass die Sicherheitsgurte nicht angelegt sind. Wenn d er Sicherheitsgurt nicht ange-
legt ist, ertönt der Summer eine Zeit lang in Intervallen, nach dem das Fahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
WarnleuchteDetails/Maßnahmen
Weist den Fahrer und/oder Beifahr er darauf hin, dass der Sicherheitsgurt
nicht angelegt ist
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt des
Beifahrersitzes angelegt werden. Erst dann wird die Warnleuchte
(der Warnsummer) ausgeschaltet.
WarnleuchteDetails/Maßnahmen
Macht Fahrgäste im Fond darauf aufmerksam, dass die Sicherheits gurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

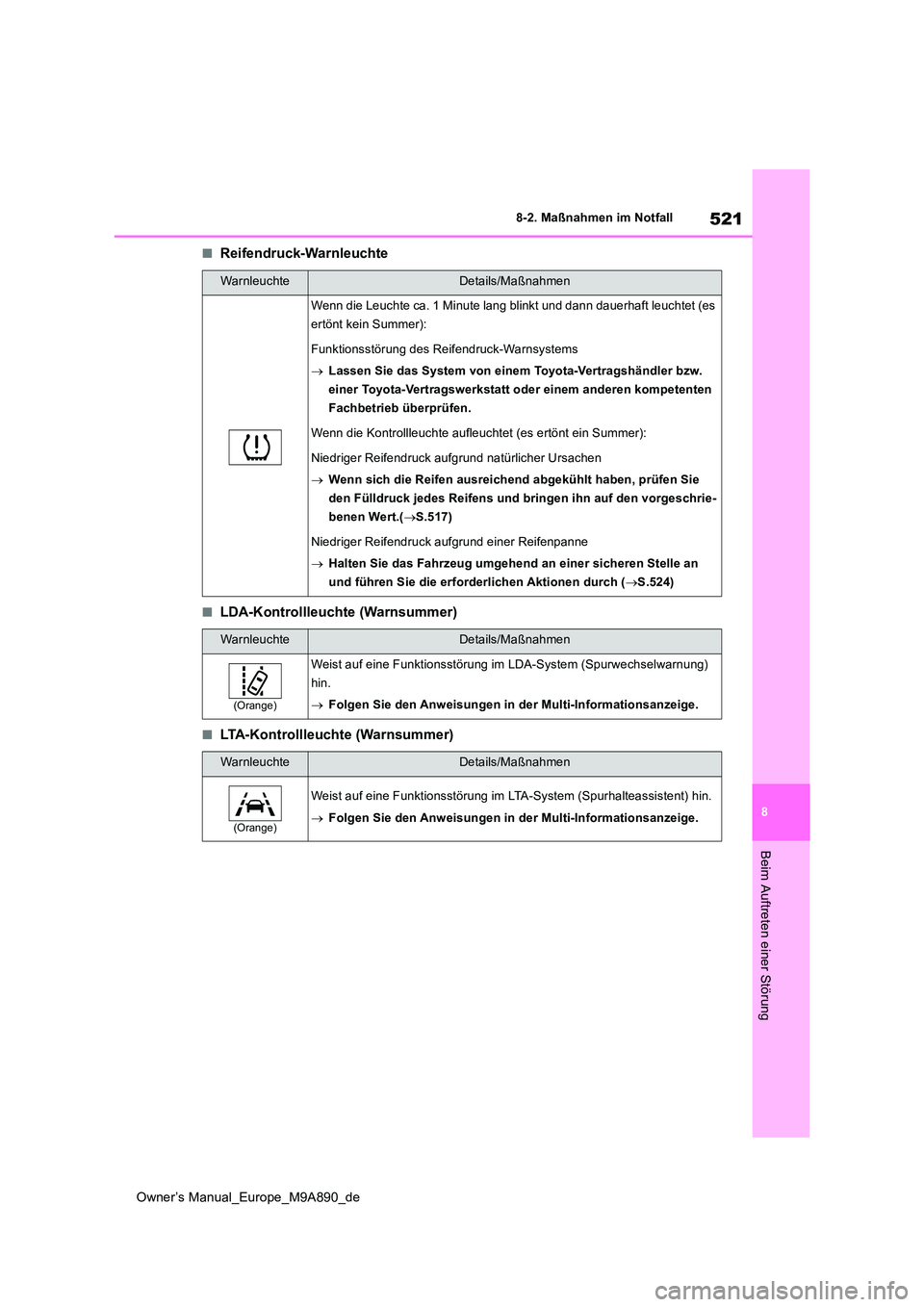

521
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Reifendruck-Warnleuchte
■LDA-Kontrollleuchte (Warnsummer)
■LTA-Kontrollleuchte (Warnsummer)
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte ca. 1 Minute lang blinkt und dann dauerhaft leuchtet (es
ertönt kein Summer):
Funktionsstörung des Reifendruck-Warnsystems
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Wenn die Kontrollleuchte aufleuchtet (es ertönt ein Summer):
Niedriger Reifendruck aufgr und natürlicher Ursachen
 Wenn sich die Reifen ausreichend abgekühlt haben, prüfen Sie
den Fülldruck jedes Reifens und bringen ihn auf den vorgeschrie -
benen Wert.( S.517)
Niedriger Reifendruck aufgrund einer Reifenpanne
 Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an
und führen Sie die erforderlichen Aktionen durch ( S.524)
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im LDA-System (Spurwechselwarnung)
hin.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im LTA-System (Spurhalteassistent) hin.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.

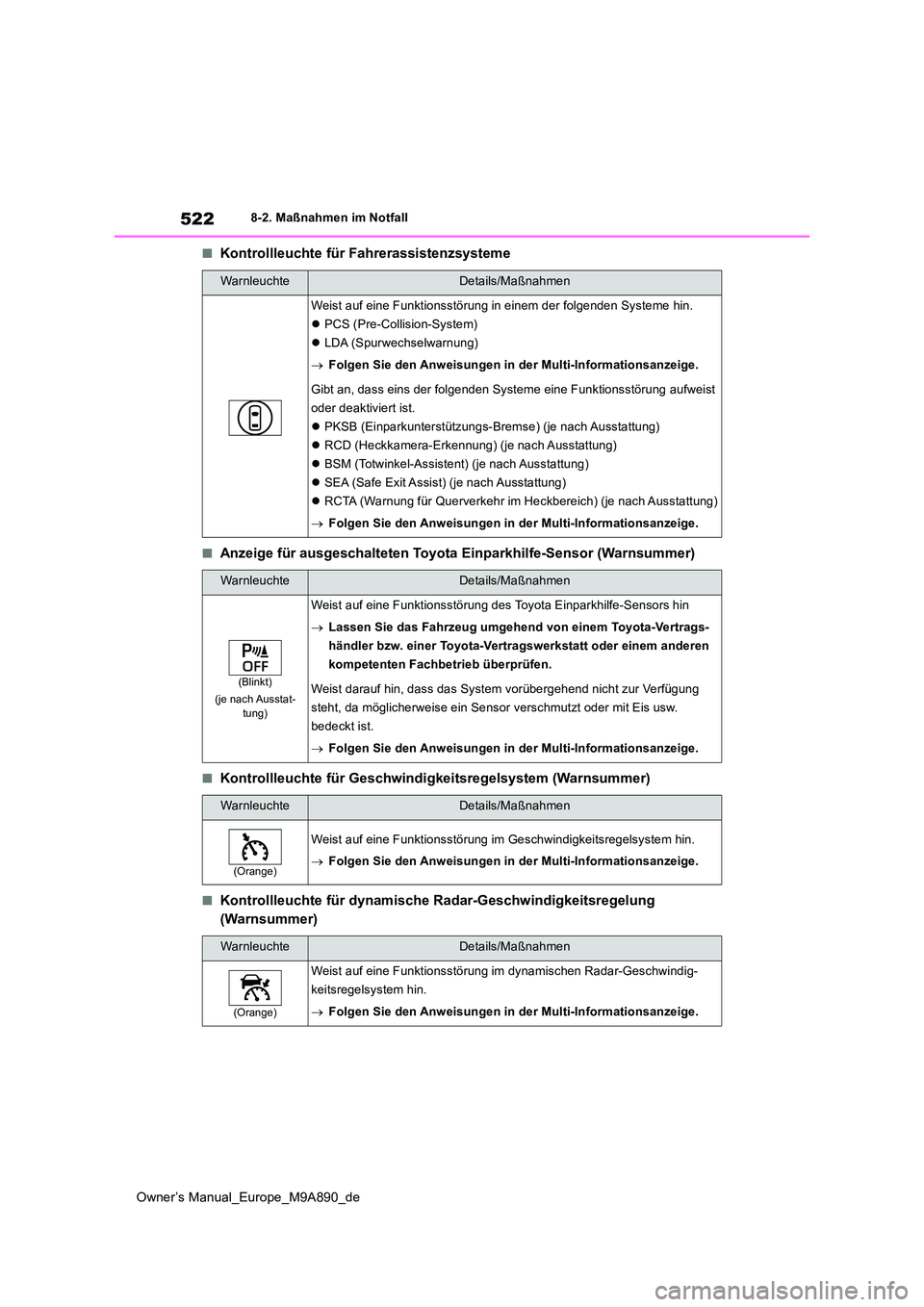

522
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
■Kontrollleuchte für Fahrerassistenzsysteme
■Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor (Warnsummer)
■Kontrollleuchte für Geschwindigkeitsregelsystem (Warnsummer)
■Kontrollleuchte für dynamische Radar-Geschwindigkeitsregelung
(Warnsummer)
WarnleuchteDetails/Maßnahmen
Weist auf eine Funktionsstörung in einem der folgenden Systeme hin.
 PCS (Pre-Collision-System)
 LDA (Spurwechselwarnung)
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
Gibt an, dass eins der folgenden Systeme eine Funktionsstörung aufweist
oder deaktiviert ist.
 PKSB (Einparkunterstützungs-Bremse) (je nach Ausstattung)
 RCD (Heckkamera-Erkennung) (je nach Ausstattung)
 BSM (Totwinkel-Assistent) (je nach Ausstattung)
 SEA (Safe Exit Assist) (je nach Ausstattung)
 RCTA (Warnung für Querverkehr im Heckbereich) (je nach Ausstattung)
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des Toyota Einparkhilfe-Sensors hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfü gung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis us w.
bedeckt ist.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im Geschwindigkeitsregelsystem hin.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im dynamischen Radar-Geschwindig-
keitsregelsystem hin.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.

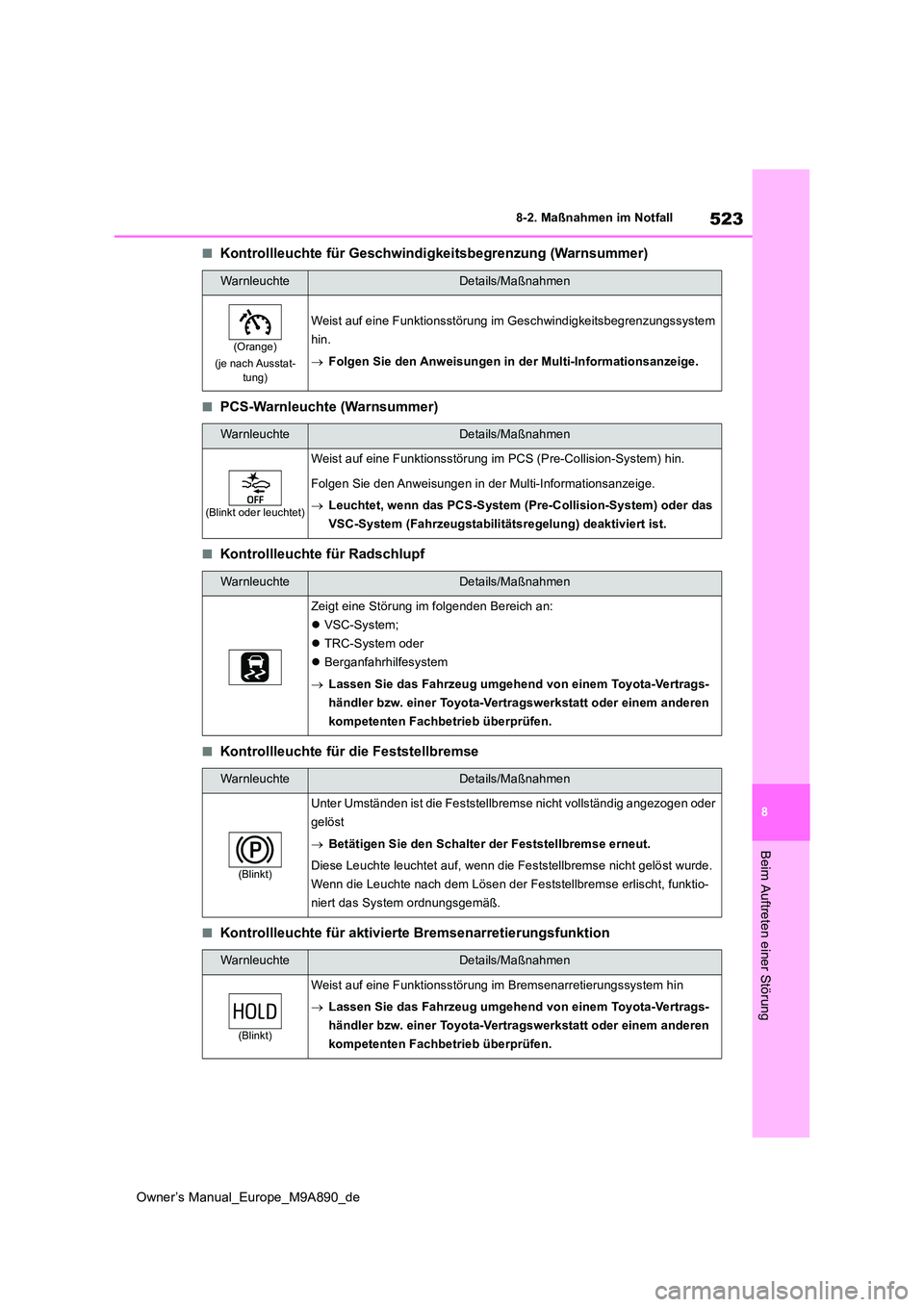

523
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Kontrollleuchte für Geschwindigkeitsbegrenzung (Warnsummer)
■PCS-Warnleuchte (Warnsummer)
■Kontrollleuchte für Radschlupf
■Kontrollleuchte für die Feststellbremse
■Kontrollleuchte für aktivierte Bremsenarretierungsfunktion
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im Geschwindigkeitsbegrenzungssystem
hin.
 Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
Weist auf eine Funktionsstörung im PCS (Pre-Collision-System) hin.
Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
 Leuchtet, wenn das PCS-System (Pre-Collision-System) oder das
VSC-System (Fahrzeugstabilitätsregelung) deaktiviert ist.
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
 VSC-System;
 TRC-System oder
 Berganfahrhilfesystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Unter Umständen ist die Feststellbremse nicht vollständig angez ogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelö st wurde.
Wenn die Leuchte nach dem Lösen der Feststellbremse erlischt, f unktio-
niert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hi n
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.

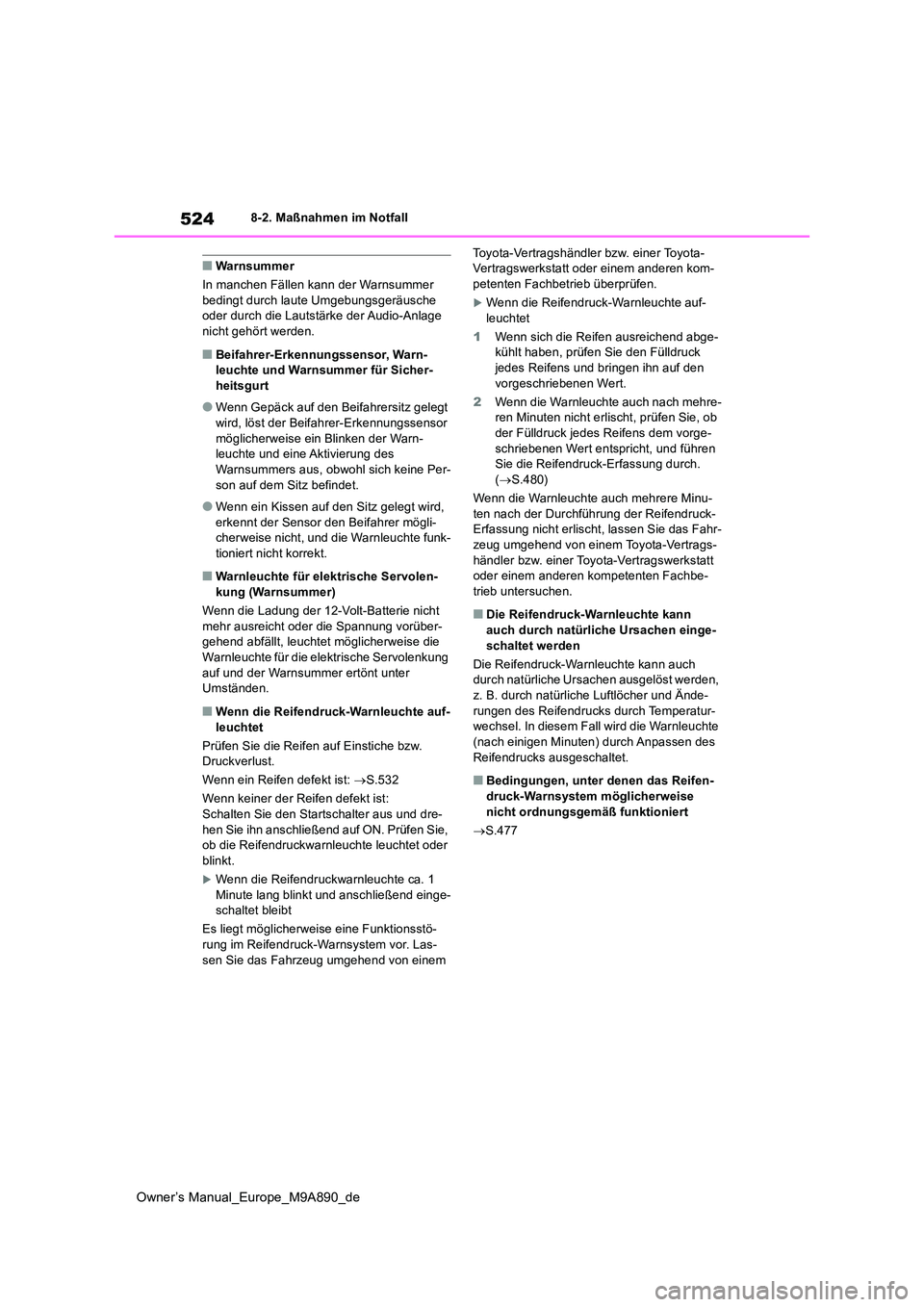

524
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
■Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche oder durch die Lautstärke der Audio-Anlage
nicht gehört werden.
■Beifahrer-Erkennungssensor, Warn- leuchte und Warnsummer für Sicher-heitsgurt
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beif ahrer-Erkennungssensor
möglicherweise ein Blinken der Warn- leuchte und eine Aktivierung des Warnsummers aus, obwohl sich keine Per-
son auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird,
erkennt der Sensor den Beifahrer mögli- cherweise nicht, und die Warnleuchte funk-tioniert nicht korrekt.
■Warnleuchte für elektrische Servolen-
kung (Warnsummer)
Wenn die Ladung der 12-Volt-Batterie nicht mehr ausreicht oder die Spannung vorüber-gehend abfällt, leuchtet möglicherweise die
Warnleuchte für die elektrische Servolenkung auf und der Warnsummer ertönt unter Umständen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet
Prüfen Sie die Reifen auf Einstiche bzw. Druckverlust.
Wenn ein Reifen defekt ist: S.532
Wenn keiner der Reifen defekt ist: Schalten Sie den Startschalter aus und dre-
hen Sie ihn anschließend auf ON. Prüfen Sie, ob die Reifendruckwarnleuchte leuchtet oder blinkt.
Wenn die Reifendruckwarnleuchte ca. 1
Minute lang blinkt und anschließend einge- schaltet bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kom-petenten Fachbetrieb überprüfen.
Wenn die Reifendruck-Warnleuchte auf-
leuchtet
1 Wenn sich die Reifen ausreichend abge- kühlt haben, prüfen Sie den Fülldruck jedes Reifens und bringen ihn auf den
vorgeschriebenen Wert.
2 Wenn die Warnleuchte auch nach mehre- ren Minuten nicht erlischt, prüfen Sie, ob der Fülldruck jedes Reifens dem vorge-
schriebenen Wert entspricht, und führen Sie die Reifendruck-Erfassung durch. ( S.480)
Wenn die Warnleuchte auch mehrere Minu-
ten nach der Durchführung der Reifendruck- Erfassung nicht erlischt, lassen Sie das Fahr-zeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-trieb untersuchen.
■Die Reifendruck-Warnleuchte kann
auch durch natürliche Ursachen einge- schaltet werden
Die Reifendruck-Warnleuchte kann auch durch natürliche Ursa chen ausgelöst werden,
z. B. durch natürliche Luftlöcher und Ände- rungen des Reifendrucks durch Temperatur-wechsel. In diesem Fall wird die Warnleuchte
(nach einigen Minuten) durch Anpassen des Reifendrucks ausgeschaltet.
■Bedingungen, unter denen das Reifen-druck-Warnsystem möglicherweise
nicht ordnungsgemäß funktioniert
 S.477

525
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Wenn die ABS-Warnleuchte und die
Warnleuchte für das Bremssystem dauerhaft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Das Fahrzeug wird beim Bremsen extrem instabil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder
sogar tödlichen Verletzungen führen kann.
■Wenn die Warnleuchte für die elektri- sche Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die
Lenkkraftunterstützung eingeschränkt. Wenn die Leuchte rot leuchtet, ist die Lenkkraftunterstützung nicht verfügbar,
wodurch sich das Lenkrad extrem schwer betätigen lässt.Wenn sich das Lenkrad schwerer als im
Normalfall betätigen lässt, fassen Sie es mit festem Griff und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb
der Fall ist.
■Wenn die Reifendruck-Warnleuchte
aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen.Werden diese Vorsichtsmaßnahmen nicht
beachtet, kann dies zum Verlust der Kon- trolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzun-
gen verursachen.
●Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an.
Passen Sie den Reifendruck umge- hend an.
●Wenn die Reifendruck-Warnleuchte
auch nach dem Anpassen des Reifen- drucks aufleuchtet, haben Sie mögli-cherweise einen Platten. Überprüfen
Sie die Reifen. Wenn ein Reifen defekt ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reifen.
●Vermeiden Sie abrupte Manöver und Bremsvorgänge.
Wenn die Reifen des Fahrzeugs schlechter werden, können Sie die Kon-trolle über das Lenkrad oder die Brem-
sen verlieren.
■Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruck-Warnsystem wird even-
tuell nicht sofort aktiviert.
HINWEIS
■Gewährleistung des ordnungsgemä- ßen Betriebs des Reifendruck-Warn-systems
Montieren Sie keine Reifen mit unter-
schiedlichen Spezifikationen oder von unterschiedlichen Herstellern, da das Rei-fendruck-Warnsystem in dem Fall unter
Umständen nicht ordnungsgemäß funktio- niert.

526
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen in Abhängigkeit von den Betriebsbedin- gungen und den technischen Daten des Fahrzeugs von den tatsächlichen Meldungen
abweichen.
■Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche oder durch die Lautstärke der Audio-Anlage
nicht gehört werden.
■Wenn “EV-System ausgeschaltet Geringe Lenkkraft- unterstützung” angezeigt wird
Diese Meldung wird angezeigt, wenn das EV-
System während der Fahrt angehalten wurde.
Wenn sich das Lenkrad schwerer als im Nor- malfall betätigen lässt, fassen Sie es mit
festem Griff und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb der Fall ist.
■Wenn “EV-System über- hitzt. Verrin-gerte Leistung” angezeigt wird
Diese Meldung kann beim Fahren unter
schweren Betriebsbedingungen angezeigt werden. (Beispielsweise beim Fahren auf einer langen, steilen Bergaufstrecke.)
Fehlerbehandlung: S.552
■Wenn “Fehlfunktion des Schaltsystems Schalten nicht möglich Zu sicherer Stelle fahren und anhalten” oder “Fehl-
funktion des Schaltsystems Fahren nicht möglich” angezeigt wird
Es liegt eine Funktionsstörung im Schalt- steuerungssystem vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
■Wenn “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben” angezeigt wird
Das Gaspedal wurde betätigt, während die
Schaltstellung N ausgewählt war.
Lösen Sie das Gaspedal und wählen Sie die Schaltstellung D oder R.
■Wenn “Bremse treten, wenn Fahrzeug steht EV-System kann überhitzen”
angezeigt wird
Die Meldung wird möglicherweise angezeigt, wenn das Gaspedal betätigt wird, um das Fahrzeug in Position zu halten, während das
Fahrzeug an einer Steigung usw. angehalten wurde. Das EV-System kann überhitzen. Lösen Sie das Gaspedal und betätigen Sie
das Bremspedal.
■Wenn “Stromversorgung ausgeschal- tet, um Batterie zu schonen.” angezeigt wird
Das System wurde durch die automatische

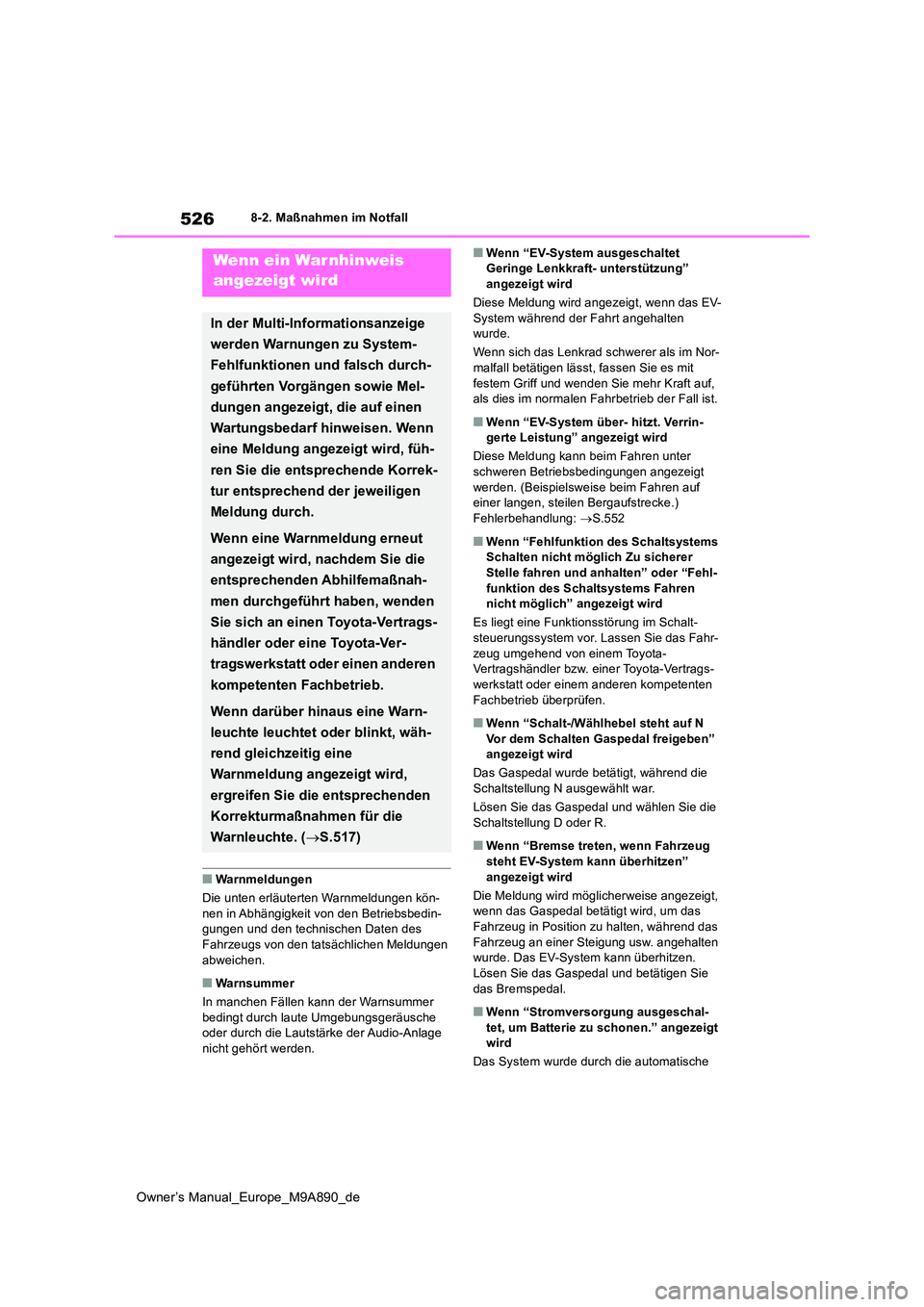

Wenn ein War nhinweis
angezeigt wird
In der Multi-Informationsanzeige
werden Warnungen zu System-
Fehlfunktionen und falsch durch-
geführten Vorgängen sowie Mel-
dungen angezeigt, die auf einen
Wartungsbedarf hinweisen. Wenn
eine Meldung angezeigt wird, füh-
ren Sie die entsprechende Korrek-
tur entsprechend der jeweiligen
Meldung durch.
Wenn eine Warnmeldung erneut
angezeigt wird, nachdem Sie die
entsprechenden Abhilfemaßnah-
men durchgeführt haben, wenden
Sie sich an einen Toyota-Vertrags-
händler oder eine Toyota-Ver-
tragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Wenn darüber hinaus eine Warn-
leuchte leuchtet oder blinkt, wäh-
rend gleichzeitig eine
Warnmeldung angezeigt wird,
ergreifen Sie die entsprechenden
Korrekturmaßnahmen für die
Warnleuchte. ( S.517)
