Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

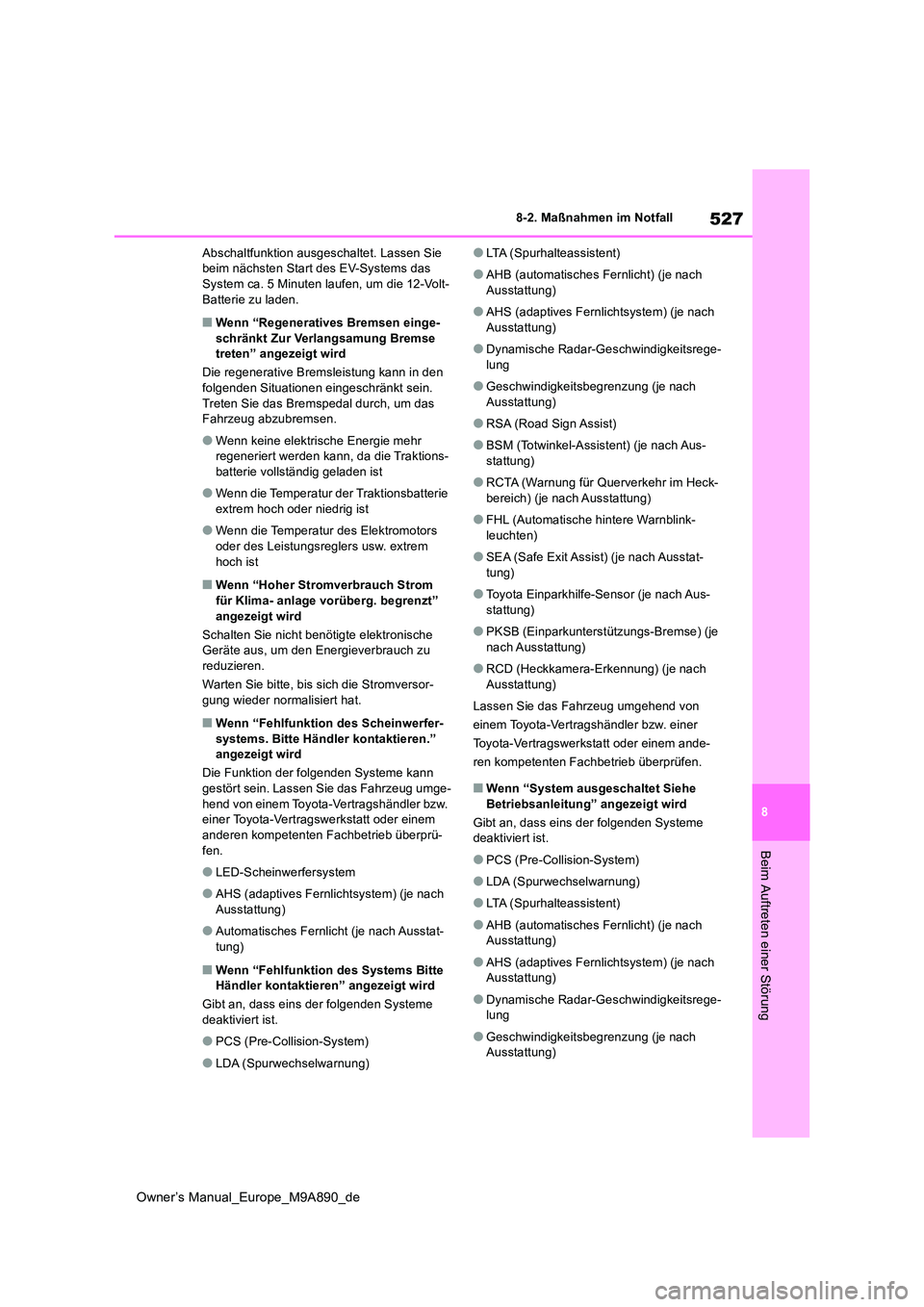

Abschaltfunktion ausgeschaltet. Lassen Sie beim nächsten Start des EV-Systems das System ca. 5 Minuten laufen, um die 12-Volt-
Batterie zu laden.
■Wenn “Regeneratives Bremsen einge- schränkt Zur Verlangsamung Bremse treten” angezeigt wird
Die regenerative Bremsleistung kann in den
folgenden Situationen eingeschränkt sein. Treten Sie das Bremspedal durch, um das Fahrzeug abzubremsen.
●Wenn keine elektrische Energie mehr regeneriert werden kann, da die Traktions-
batterie vollständig geladen ist
●Wenn die Temperatur der Traktionsbatterie
extrem hoch oder niedrig ist
●Wenn die Temperatur des Elektromotors
oder des Leistungsreglers usw. extrem hoch ist
■Wenn “Hoher Stromverbrauch Strom für Klima- anlage vorüberg. begrenzt”
angezeigt wird
Schalten Sie nicht benötigte elektronische Geräte aus, um den Energieverbrauch zu reduzieren.
Warten Sie bitte, bis sich die Stromversor-
gung wieder normalisiert hat.
■Wenn “Fehlfunktion des Scheinwerfer- systems. Bitte Händler kontaktieren.” angezeigt wird
Die Funktion der folgenden Systeme kann
gestört sein. Lassen Sie das Fahrzeug umge- hend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü- fen.
●LED-Scheinwerfersystem
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Automatisches Fernlicht (je nach Ausstat-
tung)
■Wenn “Fehlfunktion des Systems Bitte Händler kontaktieren” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach
Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung
●Geschwindigkeitsbegrenzung (je nach
Ausstattung)
●RSA (Road Sign Assist)
●BSM (Totwinkel-Assistent) (je nach Aus- stattung)
●RCTA (Warnung für Querverkehr im Heck-bereich) (je nach Ausstattung)
●FHL (Automatische hintere Warnblink-leuchten)
●SEA (Safe Exit Assist) (je nach Ausstat-tung)
●Toyota Einparkhilfe-Sensor (je nach Aus-stattung)
●PKSB (Einparkunterstützungs-Bremse) (je nach Ausstattung)
●RCD (Heckkamera-Erkennung) (je nach Ausstattung)
Lassen Sie das Fahrzeug umgehend von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■Wenn “System ausgeschaltet Siehe Betriebsanleitung” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-lung
●Geschwindigkeitsbegrenzung (je nach Ausstattung)

528
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

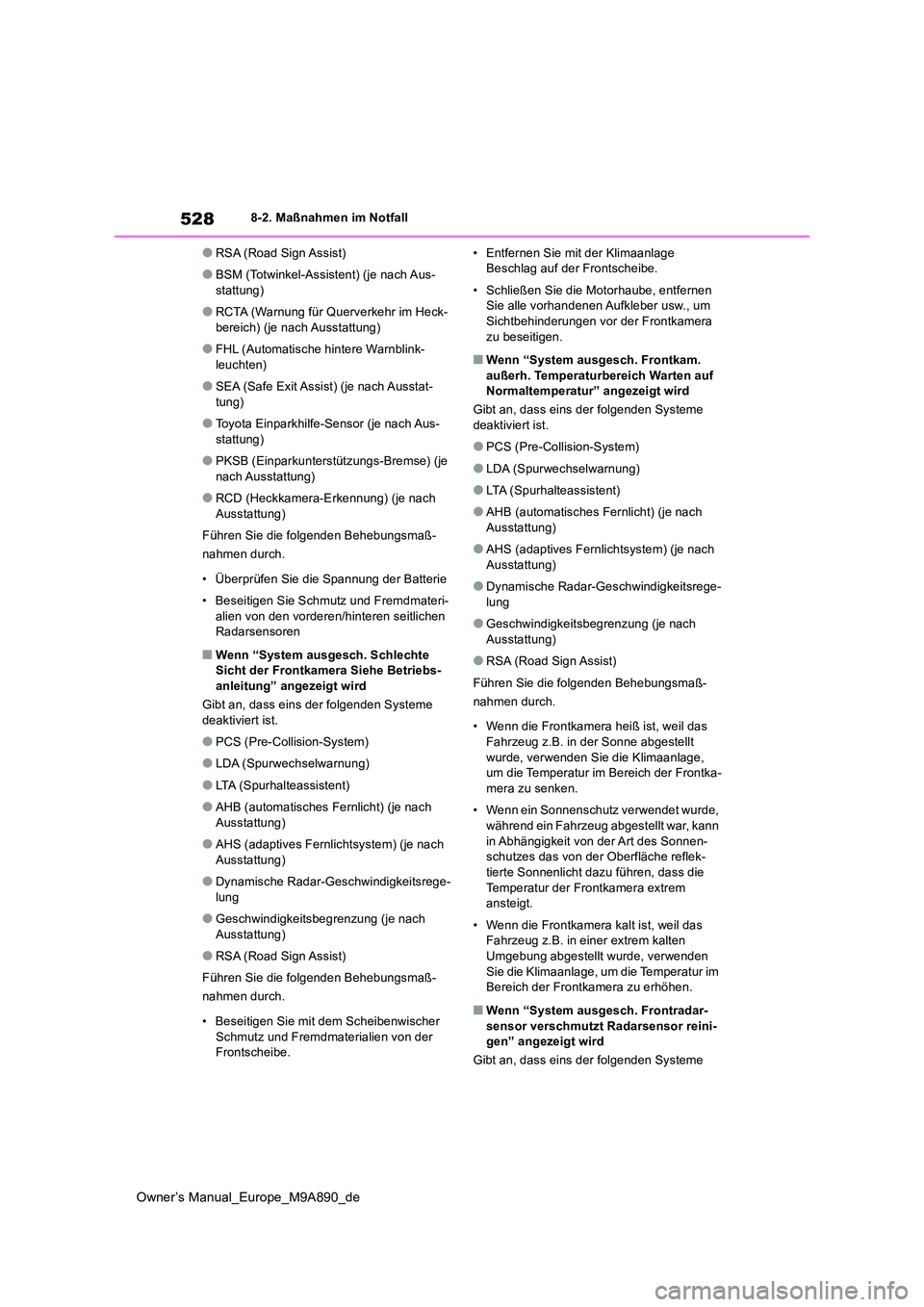

●RSA (Road Sign Assist)
●BSM (Totwinkel-Assistent) (je nach Aus-
stattung)
●RCTA (Warnung für Querverkehr im Heck-
bereich) (je nach Ausstattung)
●FHL (Automatische hintere Warnblink-
leuchten)
●SEA (Safe Exit Assist) (je nach Ausstat-
tung)
●Toyota Einparkhilfe-Sensor (je nach Aus-
stattung)
●PKSB (Einparkunterstützungs-Bremse) (je
nach Ausstattung)
●RCD (Heckkamera-Erkennung) (je nach
Ausstattung)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Überprüfen Sie die Spannung der Batterie
• Beseitigen Sie Schmutz und Fremdmateri-
alien von den vorderen/hinteren seitlichen Radarsensoren
■Wenn “System ausgesch. Schlechte Sicht der Frontkamera Siehe Betriebs-
anleitung” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-lung
●Geschwindigkeitsbegrenzung (je nach Ausstattung)
●RSA (Road Sign Assist)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Beseitigen Sie mit dem Scheibenwischer Schmutz und Fremdmaterialien von der Frontscheibe.
• Entfernen Sie mit der Klimaanlage Beschlag auf der Frontscheibe.
• Schließen Sie die Motorhaube, entfernen Sie alle vorhandenen Aufkleber usw., um Sichtbehinderungen vor der Frontkamera
zu beseitigen.
■Wenn “System ausgesch. Frontkam. außerh. Temperaturbereich Warten auf Normaltemperatur” angezeigt wird
Gibt an, dass eins der folgenden Systeme
deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach
Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung
●Geschwindigkeitsbegrenzung (je nach
Ausstattung)
●RSA (Road Sign Assist)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Wenn die Frontkamera heiß ist, weil das
Fahrzeug z.B. in der Sonne abgestellt wurde, verwenden Sie die Klimaanlage, um die Temperatur im Bereich der Frontka-
mera zu senken.
• Wenn ein Sonnenschutz verwendet wurde,
während ein Fahrzeug abgestellt war, kann in Abhängigkeit von der Art des Sonnen-schutzes das von der Oberfläche reflek-
tierte Sonnenlicht dazu führen, dass die Temperatur der Frontkamera extrem ansteigt.
• Wenn die Frontkamera kalt ist, weil das Fahrzeug z.B. in einer extrem kalten
Umgebung abgestellt wurde, verwenden Sie die Klimaanlage, um die Temperatur im Bereich der Frontkamera zu erhöhen.
■Wenn “System ausgesch. Frontradar-
sensor verschmutzt Radarsensor reini- gen” angezeigt wird
Gibt an, dass eins der folgenden Systeme

529
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach
Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung
●Geschwindigkeitsbegrenzung (je nach
Ausstattung)
●RSA (Road Sign Assist)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Überprüfen Sie, ob Fremdmaterialien am
Radarsensor oder an der Radarsensorab- deckung anhaften, und beseitigen Sie diese gegebenenfalls ( S.272)
• Diese Meldung kann angezeigt werden, wenn Sie in einem offenen Bereich fahren,
in dem sich wenige Fahrzeuge oder bauli- che Strukturen im näheren Umfeld befin-den, wie z.B. in einer Wüste, auf einer
Wiese, in ländlichen Gebieten usw.
Die Meldung kann gelöscht werden, indem
das Fahrzeug in einen Bereich gefahren wird,
in dem sich bauliche Strukturen, Fahrzeuge
usw. im näheren Umfeld befinden.
■Wenn “System ausgesch. Frontrad.
außerh. Temperaturbereich Warten auf Normaltemperatur” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-lung
●Geschwindigkeitsbegrenzung (je nach Ausstattung)
●RSA (Road Sign Assist)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Die Temperatur des Radarsensors liegt außerhalb des Betriebsbereichs. Warten Sie, bis sich die Temperatur normalisiert
hat.
■Wenn “System ausgesch. Frontradar- sensor in Selbstkalibr. Siehe Betriebs-anleitung” angezeigt wird
Gibt an, dass eins der folgenden Systeme
deaktiviert ist.
●PCS (Pre-Collision-System)
●LDA (Spurwechselwarnung)
●LTA (Spurhalteassistent)
●AHB (automatisches Fernlicht) (je nach
Ausstattung)
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung
●Geschwindigkeitsbegrenzung (je nach
Ausstattung)
●RSA (Road Sign Assist)
Führen Sie die folgenden Behebungsmaß-
nahmen durch.
• Überprüfen Sie, ob Fremdmaterialien am
Radarsensor oder an der Radarsensorab- deckung anhaften, und beseitigen Sie diese gegebenenfalls ( S.272)
• Der Radarsensor ist unter Umständen falsch ausgerichtet und wird automatisch
während der Fahrt eingestellt. Fahren Sie das Fahrzeug eine Weile.
■Wenn “Geschwindigkeits- regelung nicht verfügbar Siehe Betriebsanlei-
tung” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●Dynamische Radar-Geschwindigkeitsrege-lung

530
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

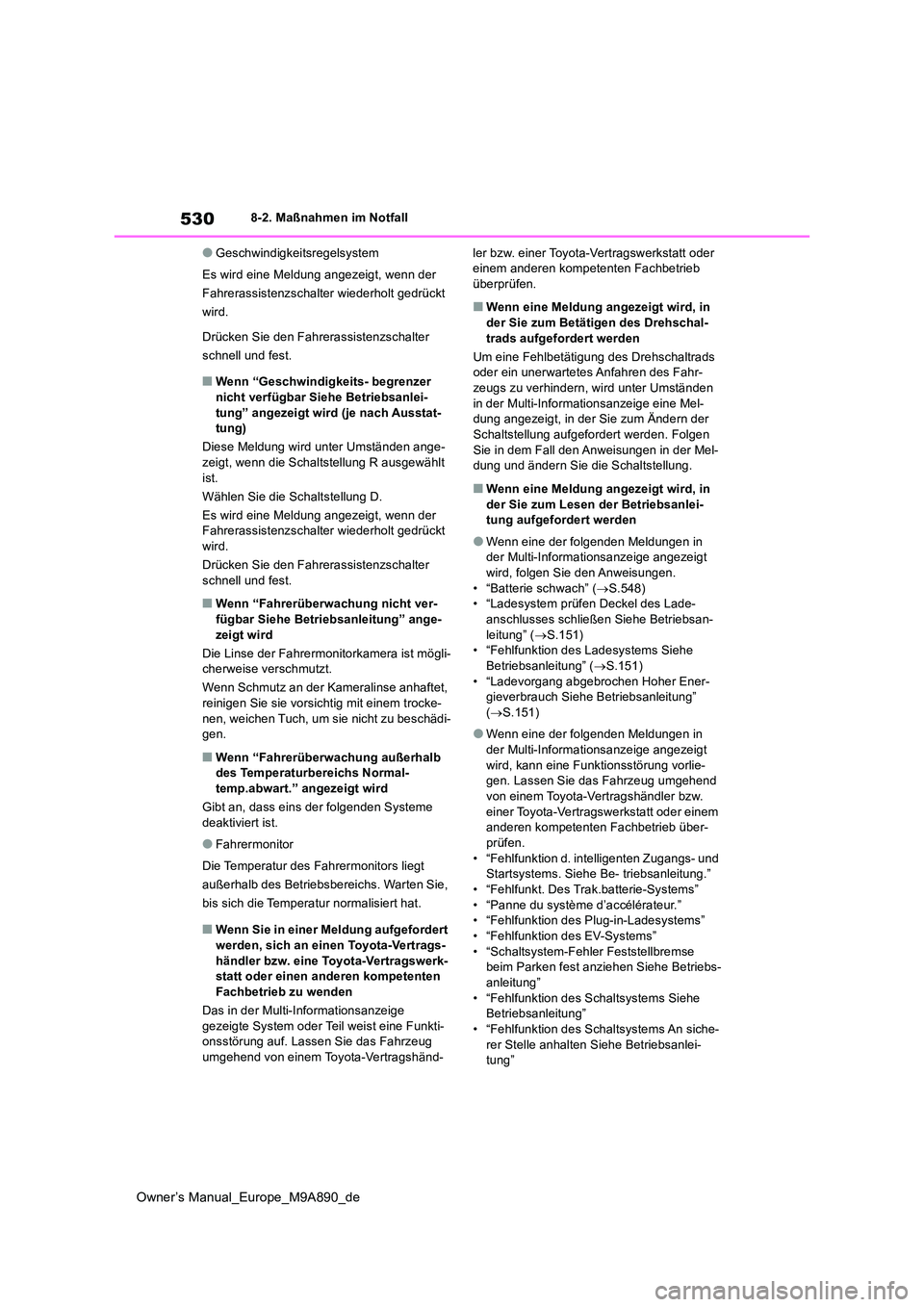

●Geschwindigkeitsregelsystem
Es wird eine Meldung angezeigt, wenn der
Fahrerassistenzschalter wiederholt gedrückt
wird.
Drücken Sie den Fahrerassistenzschalter
schnell und fest.
■Wenn “Geschwindigkeits- begrenzer
nicht verfügbar Siehe Betriebsanlei- tung” angezeigt wird (je nach Ausstat-tung)
Diese Meldung wird unter Umständen ange-
zeigt, wenn die Schaltstellung R ausgewählt ist.
Wählen Sie die Schaltstellung D.
Es wird eine Meldung angezeigt, wenn der Fahrerassistenzschalter wiederholt gedrückt
wird.
Drücken Sie den Fahrerassistenzschalter schnell und fest.
■Wenn “Fahrerüberwachung nicht ver-fügbar Siehe Betriebsanleitung” ange-
zeigt wird
Die Linse der Fahrermonitorkamera ist mögli- cherweise verschmutzt.
Wenn Schmutz an der Kameralinse anhaftet, reinigen Sie sie vorsichtig mit einem trocke-
nen, weichen Tuch, um sie nicht zu beschädi- gen.
■Wenn “Fahrerüberwachung außerhalb des Temperaturbereichs Normal-
temp.abwart.” angezeigt wird
Gibt an, dass eins der folgenden Systeme deaktiviert ist.
●Fahrermonitor
Die Temperatur des Fahr ermonitors liegt
außerhalb des Betriebsbereichs. Warten Sie,
bis sich die Temperatur normalisiert hat.
■Wenn Sie in einer Meldung aufgefordert werden, sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb zu wenden
Das in der Multi-Informationsanzeige
gezeigte System oder Teil weist eine Funkti- onsstörung auf. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Wenn eine Meldung angezeigt wird, in
der Sie zum Betätigen des Drehschal- trads aufgefordert werden
Um eine Fehlbetätigung des Drehschaltrads oder ein unerwartetes Anfahren des Fahr-
zeugs zu verhindern, wird unter Umständen in der Multi-Informationsanzeige eine Mel-dung angezeigt, in der Sie zum Ändern der
Schaltstellung aufgefordert werden. Folgen Sie in dem Fall den Anweisungen in der Mel-dung und ändern Sie die Schaltstellung.
■Wenn eine Meldung angezeigt wird, in
der Sie zum Lesen der Betriebsanlei- tung aufgefordert werden
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt wird, folgen Sie den Anweisungen.
• “Batterie schwach” ( S.548) • “Ladesystem prüfen Deckel des Lade-anschlusses schließen Siehe Betriebsan-
leitung” ( S.151) • “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” ( S.151)
• “Ladevorgang abgebrochen Hoher Ener- gieverbrauch Siehe Betriebsanleitung” ( S.151)
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt
wird, kann eine Funktionsstörung vorlie- gen. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems. Siehe Be- triebsanleitung.”• “Fehlfunkt. Des Trak.batterie-Systems”
• “Panne du système d’accélérateur.” • “Fehlfunktion des Plug-in-Ladesystems”• “Fehlfunktion des EV-Systems”
• “Schaltsystem-Fehler Feststellbremse beim Parken fest anziehen Siehe Betriebs-anleitung”
• “Fehlfunktion des Schaltsystems Siehe Betriebsanleitung”• “Fehlfunktion des Schaltsystems An siche-
rer Stelle anhalten Siehe Betriebsanlei- tung”

531
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

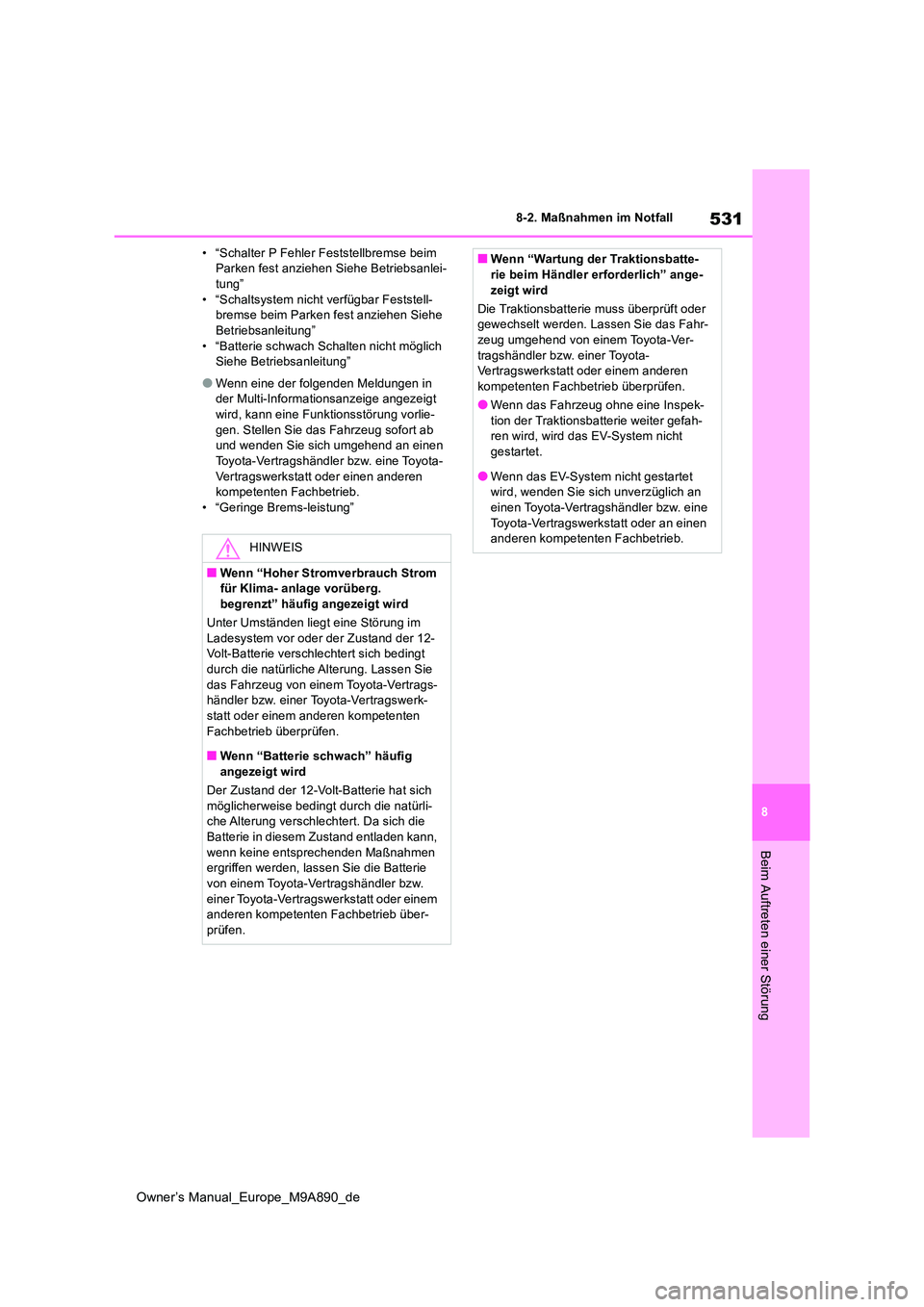

• “Schalter P Fehler Feststellbremse beim Parken fest anziehen Siehe Betriebsanlei-tung”
• “Schaltsystem nicht verfügbar Feststell- bremse beim Parken fest anziehen Siehe Betriebsanleitung”
• “Batterie schwach Schalten nicht möglich Siehe Betriebsanleitung”
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt wird, kann eine Funktionsstörung vorlie-
gen. Stellen Sie das Fahrzeug sofort ab und wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.• “Geringe Brems-leistung”
HINWEIS
■Wenn “Hoher Stromverbrauch Strom für Klima- anlage vorüberg. begrenzt” häufig angezeigt wird
Unter Umständen liegt eine Störung im
Ladesystem vor oder der Zustand der 12- Volt-Batterie verschlechtert sich bedingt durch die natürliche Alterung. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Wenn “Batterie schwach” häufig
angezeigt wird
Der Zustand der 12-Volt-Batterie hat sich möglicherweise bedingt durch die natürli-che Alterung verschlechtert. Da sich die
Batterie in diesem Zustand entladen kann, wenn keine entsprechenden Maßnahmen ergriffen werden, lassen Sie die Batterie
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.
■Wenn “Wartung der Traktionsbatte- rie beim Händler erforderlich” ange-
zeigt wird
Die Traktionsbatterie muss überprüft oder gewechselt werden. Lassen Sie das Fahr- zeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
●Wenn das Fahrzeug ohne eine Inspek-
tion der Traktionsbatterie weiter gefah- ren wird, wird das EV-System nicht gestartet.
●Wenn das EV-System nicht gestartet wird, wenden Sie sich unverzüglich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.

532
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall

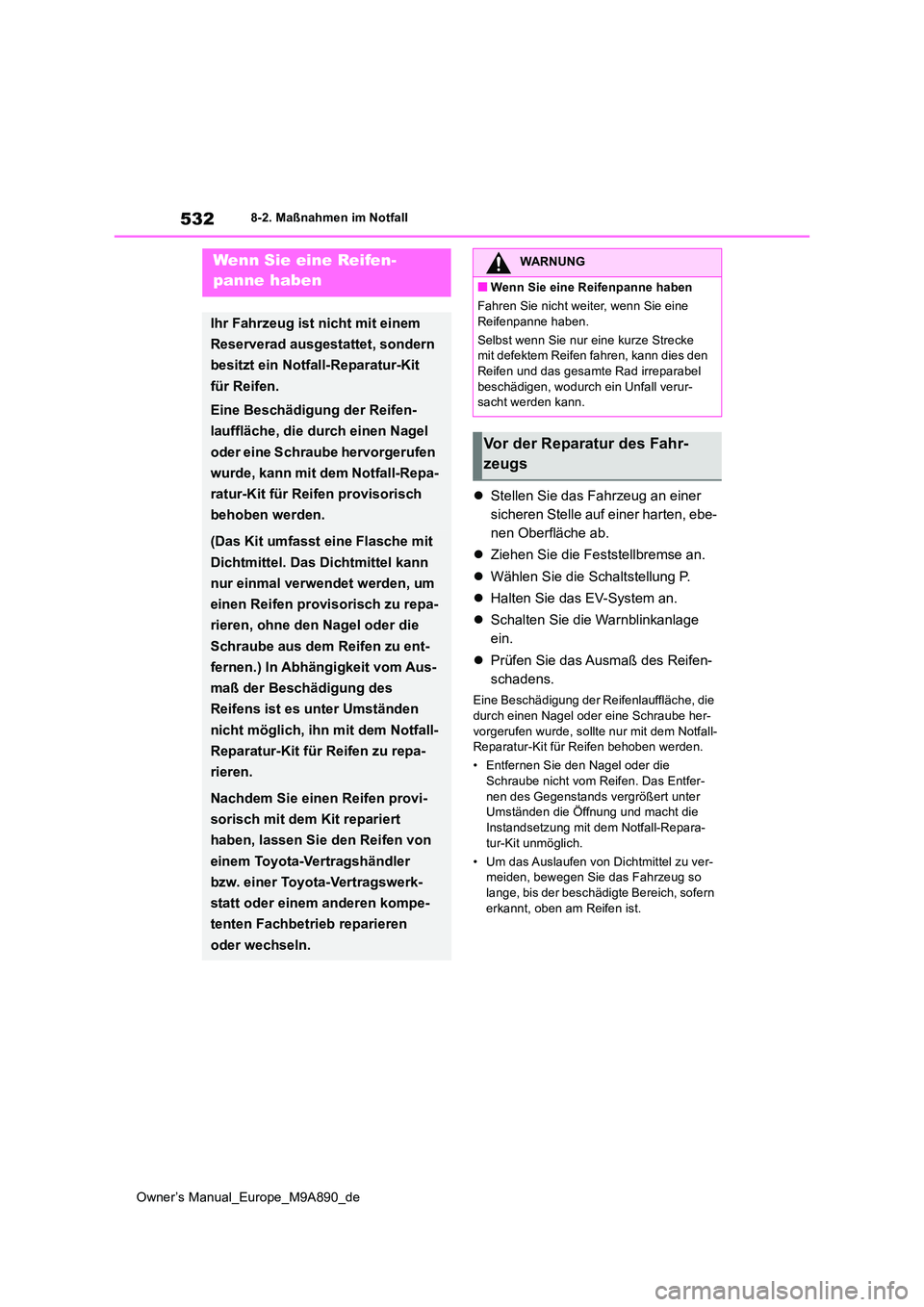

Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Wählen Sie die Schaltstellung P.
 Halten Sie das EV-System an.
 Schalten Sie die Warnblinkanlage
ein.
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Eine Beschädigung der Reifenlauffläche, die
durch einen Nagel oder eine Schraube her- vorgerufen wurde, sollte nur mit dem Notfall-Reparatur-Kit für Reifen behoben werden.
• Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das Entfer- nen des Gegenstands vergrößert unter Umständen die Öffnung und macht die
Instandsetzung mit dem Notfall-Repara- tur-Kit unmöglich.
• Um das Auslaufen von Dichtmittel zu ver- meiden, bewegen Sie das Fahrzeug so
lange, bis der beschädigte Bereich, sofern erkannt, oben am Reifen ist.
Wenn Sie eine Reifen-
panne haben
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit
für Reifen.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgerufen
wurde, kann mit dem Notfall-Repa-
ratur-Kit für Reifen provisorisch
behoben werden.
(Das Kit umfasst eine Flasche mit
Dichtmittel. Das Dichtmittel kann
nur einmal verwendet werden, um
einen Reifen provisorisch zu repa-
rieren, ohne den Nagel oder die
Schraube aus dem Reifen zu ent-
fernen.) In Abhängigkeit vom Aus-
maß der Beschädigung des
Reifens ist es unter Umständen
nicht möglich, ihn mit dem Notfall-
Reparatur-Kit für Reifen zu repa-
rieren.
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb reparieren
oder wechseln.
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine
Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel
beschädigen, wodurch ein Unfall verur- sacht werden kann.
Vor der Reparatur des Fahr-
zeugs

533
8
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

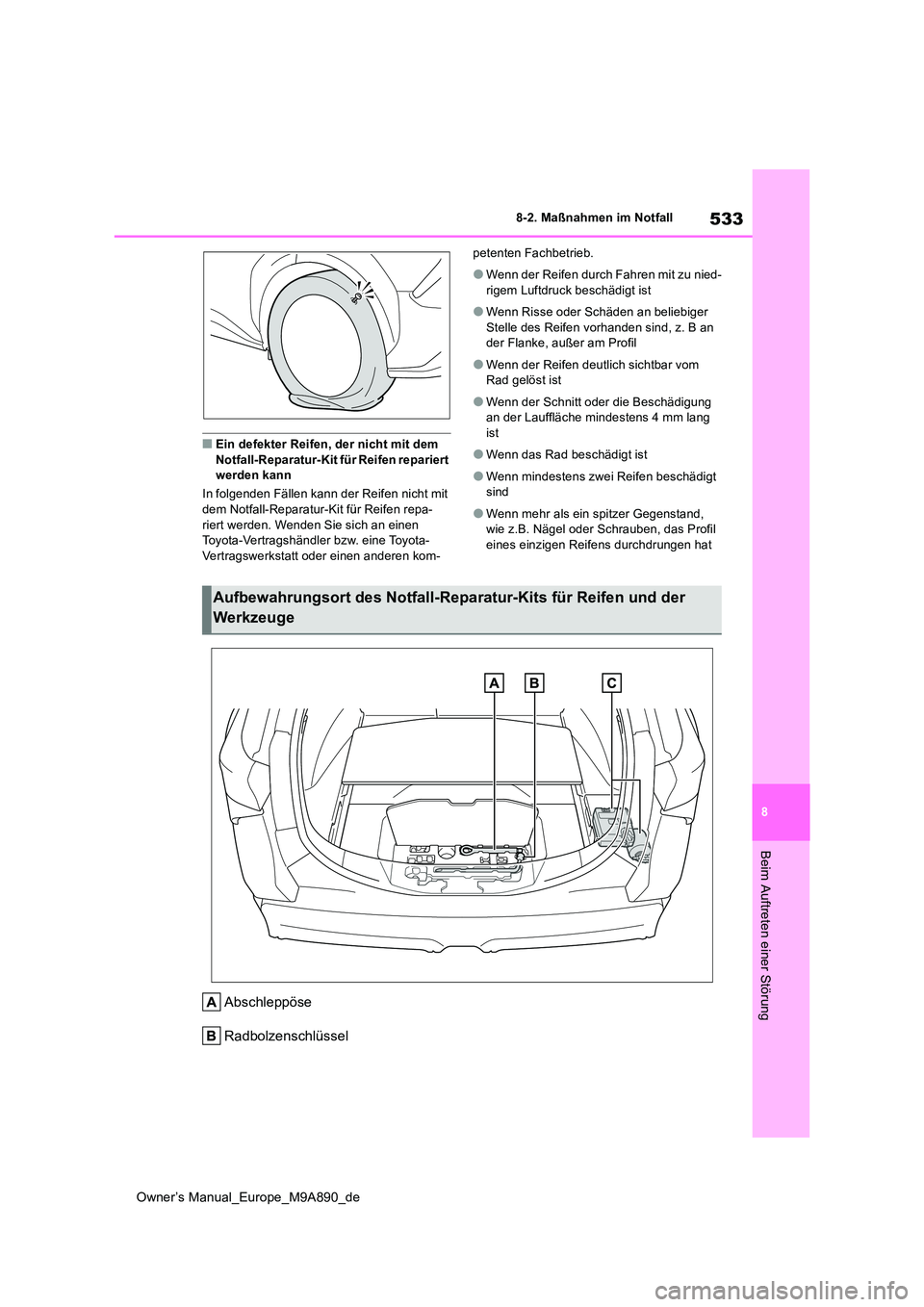

■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert werden kann
In folgenden Fällen kann der Reifen nicht mit
dem Notfall-Reparatur-Kit für Reifen repa- riert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu nied-
rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger
Stelle des Reifen vorhanden sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang ist
●Wenn das Rad beschädigt ist
●Wenn mindestens zwei Reifen beschädigt sind
●Wenn mehr als ein spitzer Gegenstand, wie z.B. Nägel oder Schrauben, das Profil eines einzigen Reifens durchdrungen hat
Abschleppöse
Radbolzenschlüssel
Aufbewahrungsort des Notfall-Reparatur-Kits für Reifen und der
Werkzeuge

534
Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Notfall-Reparatur-Kit für Reifen
■Flasche
Aufkleber
■Kompressor
Luftdruckmesser
Kompressorschalter
Stecker
Schlauch
Kappe des Luftauslasses
■Notfall-Reparatur-Kit für Reifen
●Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-
ren. Wurden das Dichtmittel in der Flasche bzw. andere Teile des Kits verbraucht und müssen ersetzt werden, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb.
●Der Kompressor kann wiederholt verwen-det werden.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -
40°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert sind. Verwenden Sie es nicht für Reifen mit
einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt, muss es sofort entfernt werden,
da dies später nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies
deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren
oder Anpassen des Reifendrucks.
■Hinweis zur Überprüfung des Notfall- Reparatur-Kits für Reifen
●Prüfen Sie das Ablaufdatum des Dichtmit-tels gelegentlich. Das Ablaufdatum ist auf der Flasche angegeben.
Komponenten des Notfall-
Reparatur-Kits für Reifen
