8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
●Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicher- weise nicht ordnungsgemäß durchgeführt.
●Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel
muss vor dem Ablaufdatum ausgetauscht werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb.
1 Öffnen Sie die Bodenplatte.
2 Entfernen Sie die Abdeckung.
WARNUNG
■Wenn Sie eine Reifenpanne haben
Selbst wenn Sie nur eine kurze Strecke
mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel beschädigen.
Fahren mit einem platten Reifen kann zu
einer umlaufenden Rille an der Flanke füh- ren. In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodie-
ren.
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf. Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungsgefahr.
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparatur-Kit nicht an anderen
Fahrzeugen, dies könnte schwerwie- gende Verletzungen oder sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der ursprünglichen Größe oder für andere
Zwecke. Wenn Reifen nicht vollständig repariert wurden, könnte dies schwer-wiegende Verletzungen oder sogar den
Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen- dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-
det Ihrer Gesundheit. Wenn Sie Dicht- mittel verschluckt haben, trinken Sie so viel Wasser wie möglich und suchen Sie
sofort einen Arzt auf.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es
sofort mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen

536

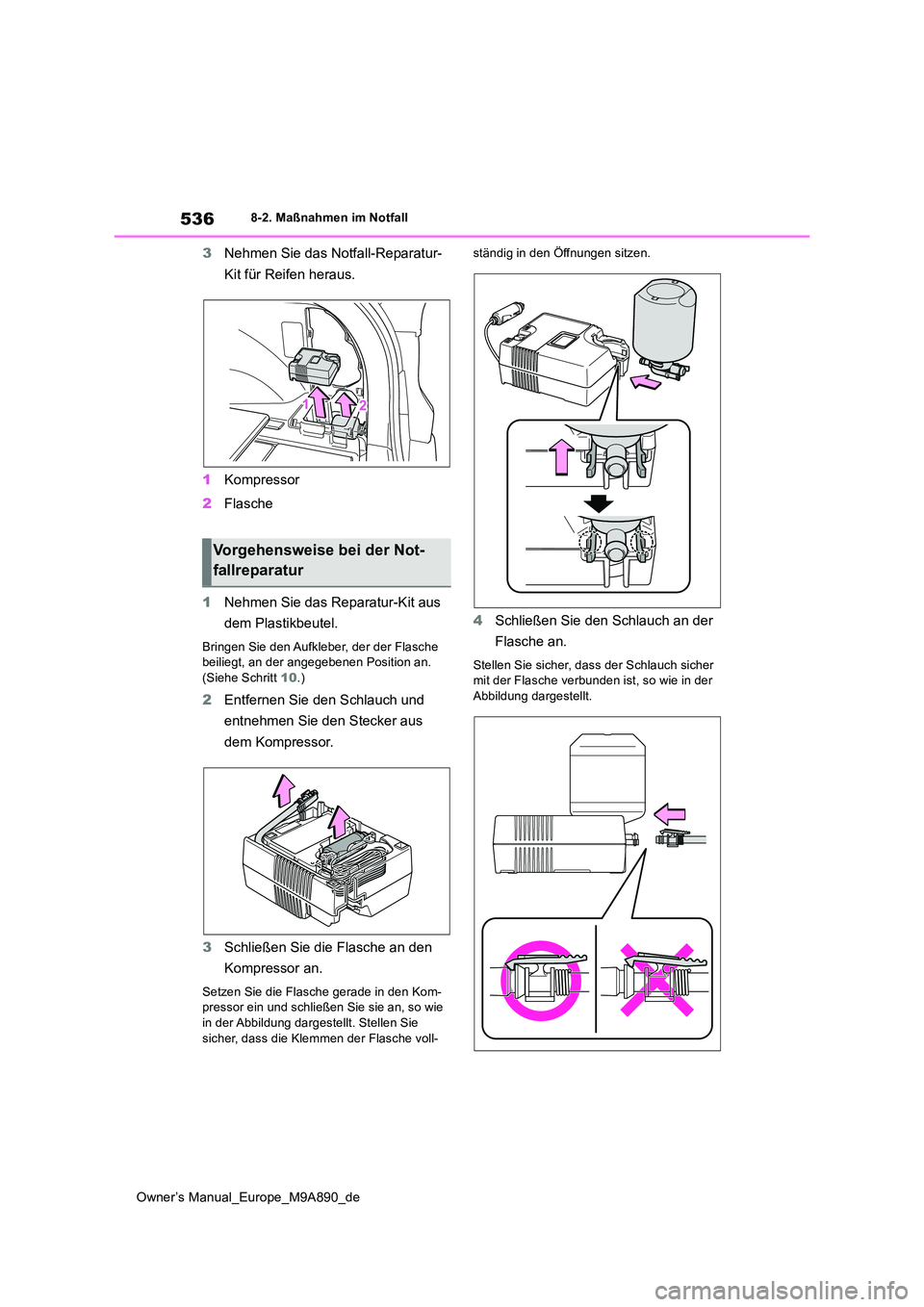

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
3Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus.
1 Kompressor
2 Flasche
1 Nehmen Sie das Reparatur-Kit aus
dem Plastikbeutel.
Bringen Sie den Aufkleber, der der Flasche beiliegt, an der angegebenen Position an.
(Siehe Schritt 10.)
2Entfernen Sie den Schlauch und
entnehmen Sie den Stecker aus
dem Kompressor.
3 Schließen Sie die Flasche an den
Kompressor an.
Setzen Sie die Flasche gerade in den Kom- pressor ein und schließen Sie sie an, so wie
in der Abbildung dargestellt. Stellen Sie sicher, dass die Klemmen der Flasche voll-
ständig in den Öffnungen sitzen.
4 Schließen Sie den Schlauch an der
Flasche an.
Stellen Sie sicher, dass der Schlauch sicher mit der Flasche verbunden ist, so wie in der Abbildung dargestellt.
Vorgehensweise bei der Not-
fallreparatur

537
8

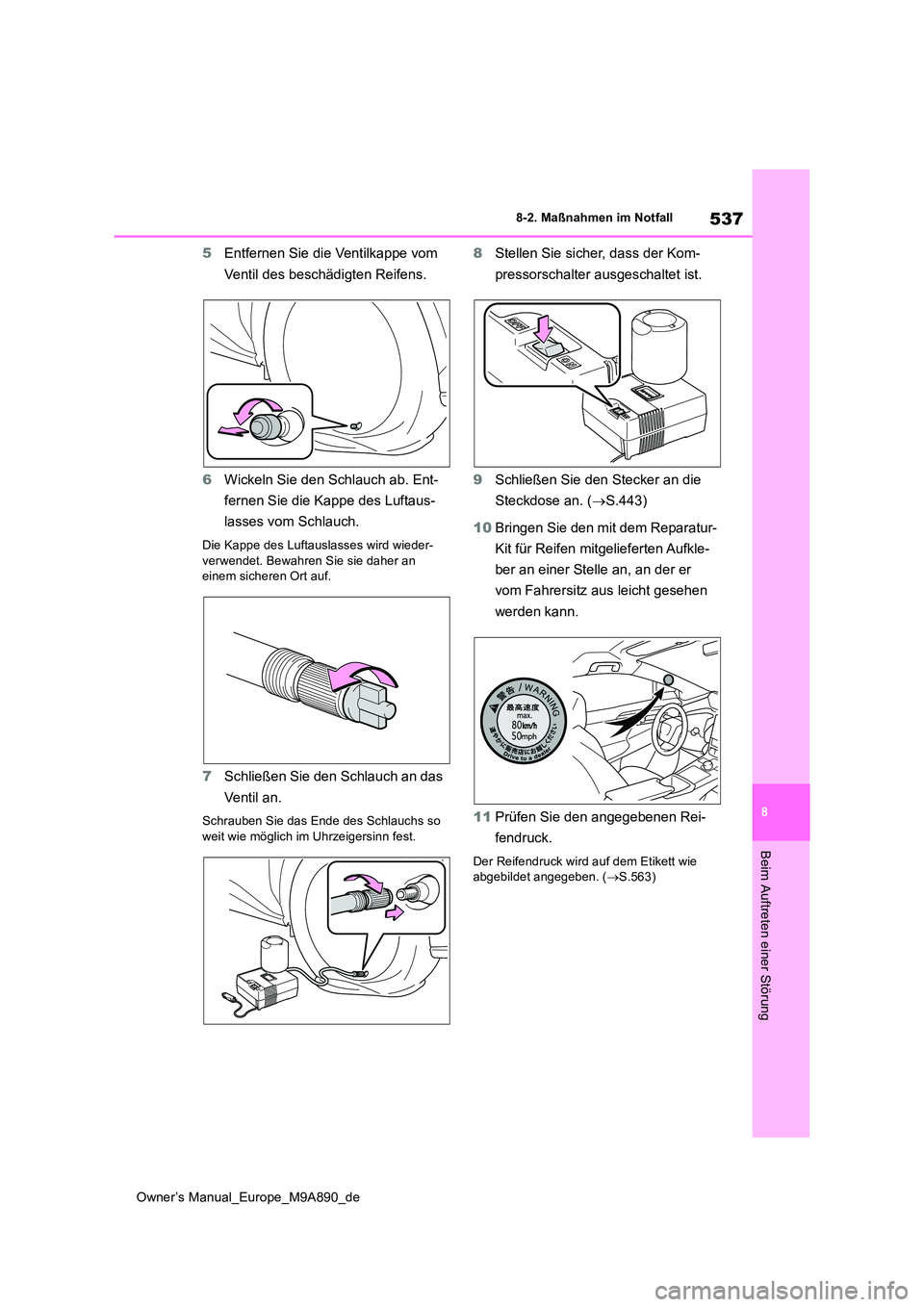

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
5Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
6 Wickeln Sie den Schlauch ab. Ent-
fernen Sie die Kappe des Luftaus-
lasses vom Schlauch.
Die Kappe des Luftauslasses wird wieder-
verwendet. Bewahren Sie sie daher an einem sicheren Ort auf.
7 Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn fest.
8 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
9 Schließen Sie den Stecker an die
Steckdose an. ( S.443)
10 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
vom Fahrersitz aus leicht gesehen
werden kann.
11 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck wird auf dem Etikett wie abgebildet angegeben. ( S.563)

538

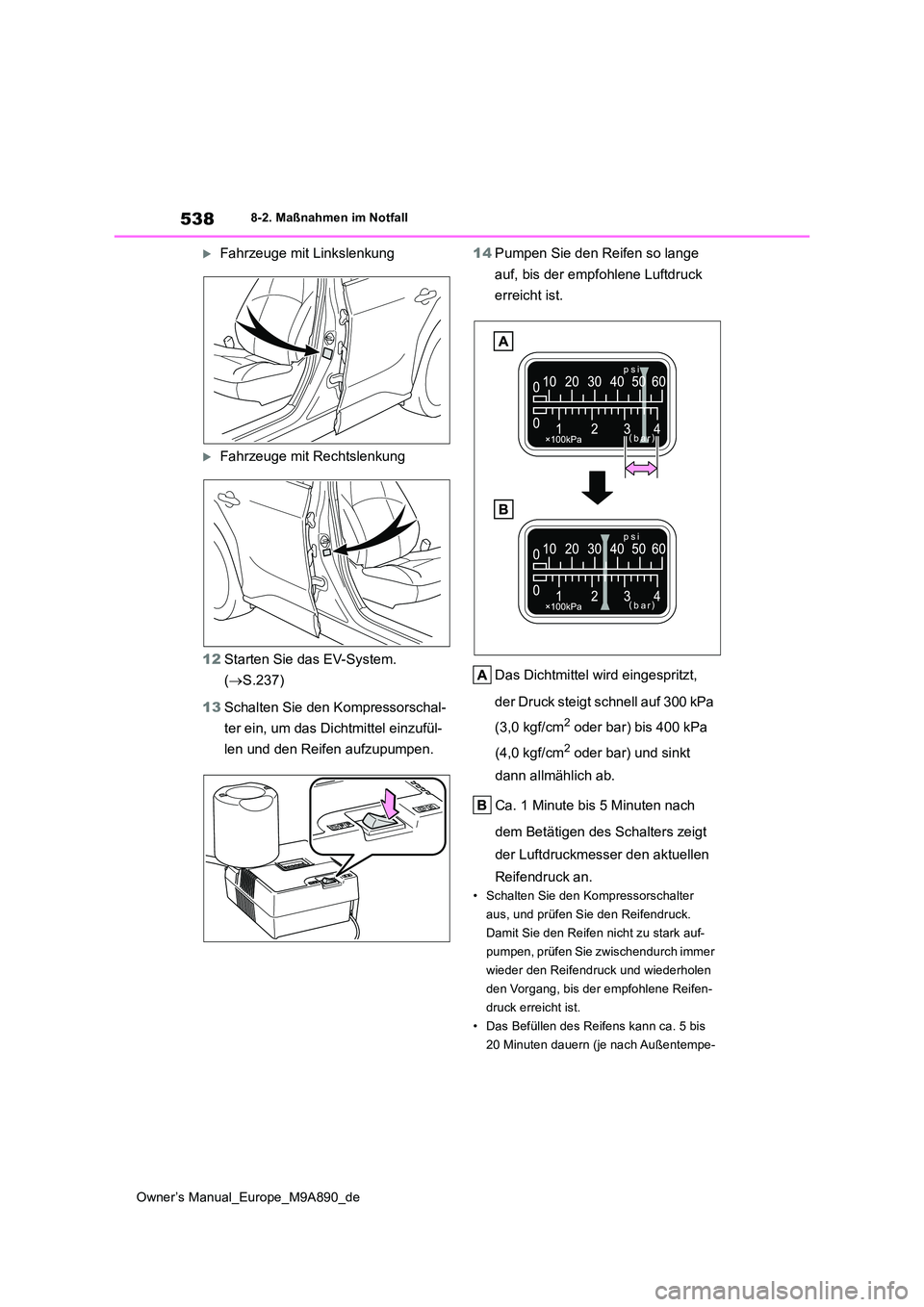

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
12 Starten Sie das EV-System.
( S.237)
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzufül-
len und den Reifen aufzupumpen.
14 Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingespritzt,
der Druck steigt schnell auf 300 kPa
(3,0 kgf/cm2 oder bar) bis 400 kPa
(4,0 kgf/cm2 oder bar) und sinkt
dann allmählich ab.
Ca. 1 Minute bis 5 Minuten nach
dem Betätigen des Schalters zeigt
der Luftdruckmesser den aktuellen
Reifendruck an.
• Schalten Sie den Kompressorschalter
aus, und prüfen Sie den Reifendruck.
Damit Sie den Reifen nicht zu stark auf-
pumpen, prüfen Sie zwischendurch immer
wieder den Reifendruck und wiederholen
den Vorgang, bis der empfohlene Reifen-
druck erreicht ist.
• Das Befüllen des Reifens kann ca. 5 bis
20 Minuten dauern (je nach Außentempe-

539
8

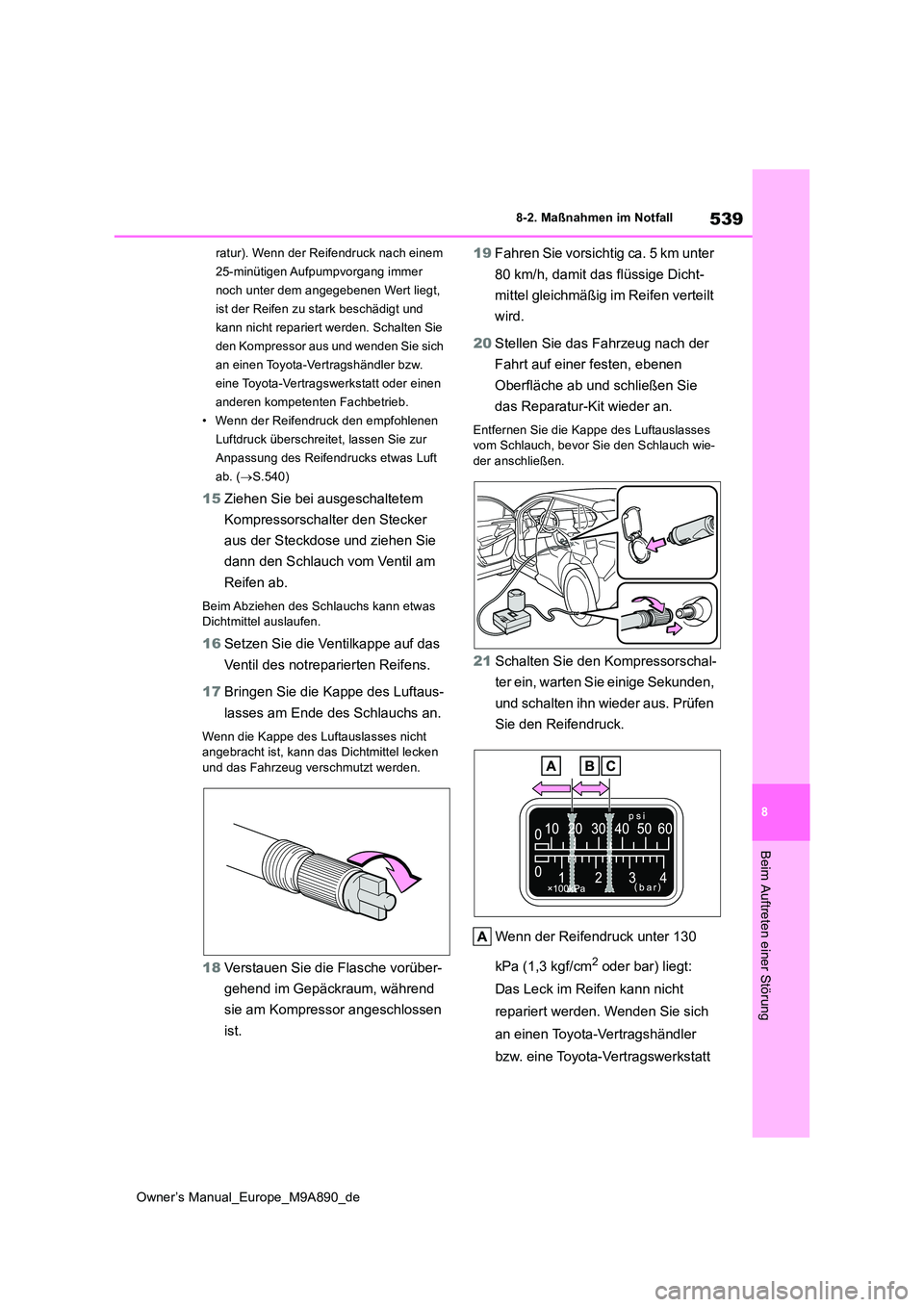

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
ratur). Wenn der Reifendruck nach einem
25-minütigen Aufpumpvorgang immer
noch unter dem angegebenen Wert liegt,
ist der Reifen zu stark beschädigt und
kann nicht repariert werden. Schalten Sie
den Kompressor aus und wenden Sie sich
an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
• Wenn der Reifendruck den empfohlenen
Luftdruck überschreitet, lassen Sie zur
Anpassung des Reifendrucks etwas Luft
ab. ( S.540)
15Ziehen Sie bei ausgeschaltetem
Kompressorschalter den Stecker
aus der Steckdose und ziehen Sie
dann den Schlauch vom Ventil am
Reifen ab.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
16 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
17 Bringen Sie die Kappe des Luftaus-
lasses am Ende des Schlauchs an.
Wenn die Kappe des Luftauslasses nicht angebracht ist, kann das Dichtmittel lecken und das Fahrzeug verschmutzt werden.
18 Verstauen Sie die Flasche vorüber-
gehend im Gepäckraum, während
sie am Kompressor angeschlossen
ist.
19 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
20 Stellen Sie das Fahrzeug nach der
Fahrt auf einer festen, ebenen
Oberfläche ab und schließen Sie
das Reparatur-Kit wieder an.
Entfernen Sie die Kappe des Luftauslasses vom Schlauch, bevor Sie den Schlauch wie-der anschließen.
21 Schalten Sie den Kompressorschal-
ter ein, warten Sie einige Sekunden,
und schalten ihn wieder aus. Prüfen
Sie den Reifendruck.
Wenn der Reifendruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt

540

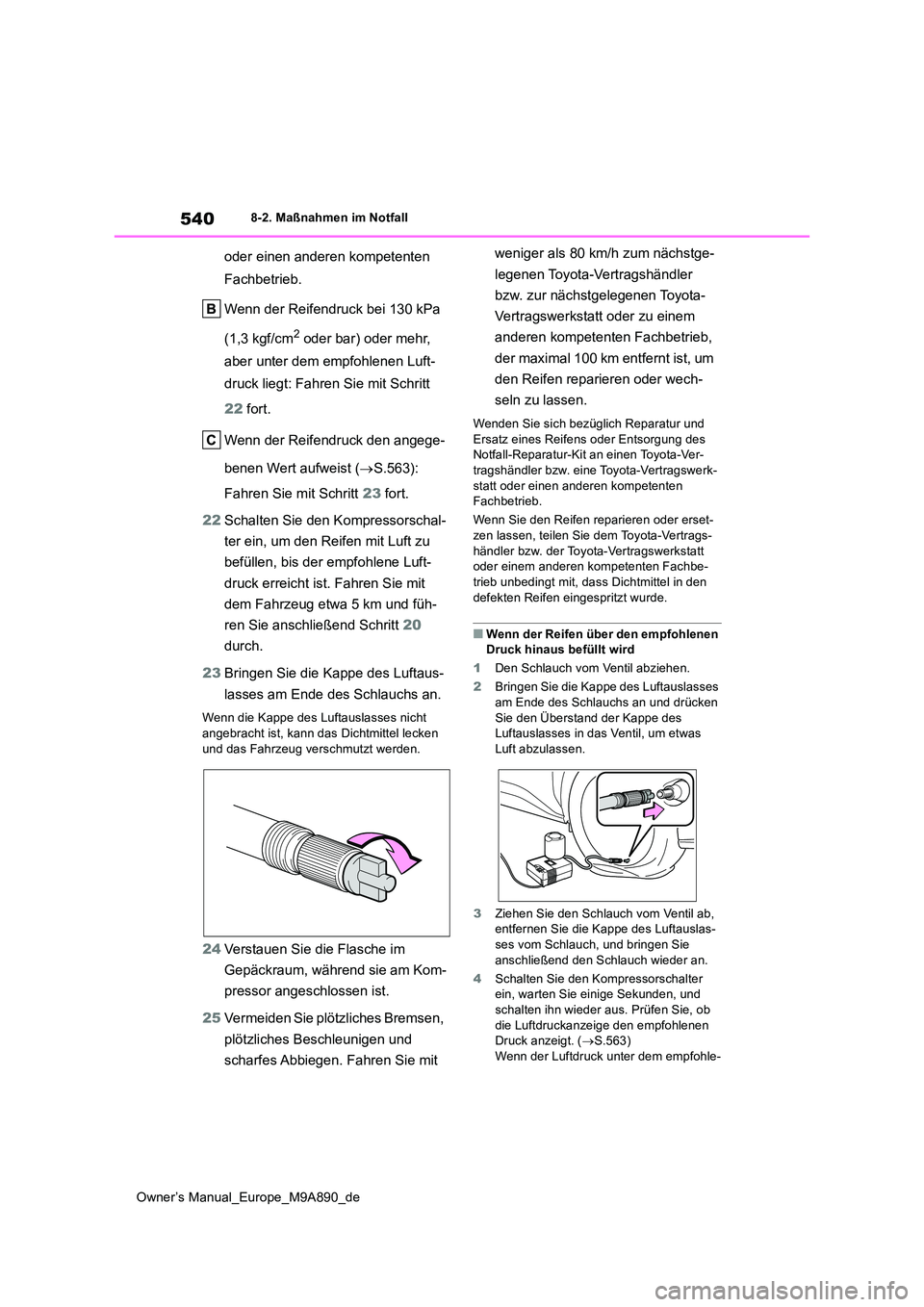

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
oder einen anderen kompetenten
Fachbetrieb.
Wenn der Reifendruck bei 130 kPa
(1,3 kgf/cm2 oder bar) oder mehr,
aber unter dem empfohlenen Luft-
druck liegt: Fahren Sie mit Schritt
22 fort.
Wenn der Reifendruck den angege-
benen Wert aufweist ( S.563):
Fahren Sie mit Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein, um den Reifen mit Luft zu
befüllen, bis der empfohlene Luft-
druck erreicht ist. Fahren Sie mit
dem Fahrzeug etwa 5 km und füh-
ren Sie anschließend Schritt 20
durch.
23 Bringen Sie die Kappe des Luftaus-
lasses am Ende des Schlauchs an.
Wenn die Kappe des Luftauslasses nicht
angebracht ist, kann das Dichtmittel lecken und das Fahrzeug verschmutzt werden.
24 Verstauen Sie die Flasche im
Gepäckraum, während sie am Kom-
pressor angeschlossen ist.
25 Vermeiden Sie plötzliches Bremsen,
plötzliches Beschleunigen und
scharfes Abbiegen. Fahren Sie mit
weniger als 80 km/h zum nächstge-
legenen Toyota-Vertragshändler
bzw. zur nächstgelegenen Toyota-
Vertragswerkstatt oder zu einem
anderen kompetenten Fachbetrieb,
der maximal 100 km entfernt ist, um
den Reifen reparieren oder wech-
seln zu lassen.
Wenden Sie sich bezüglich Reparatur und
Ersatz eines Reifens oder Entsorgung des Notfall-Reparatur-Kit an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
Wenn Sie den Reifen reparieren oder erset- zen lassen, teilen Sie dem Toyota-Vertrags-
händler bzw. der Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-trieb unbedingt mit, dass Dichtmittel in den
defekten Reifen eingespritzt wurde.
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
1 Den Schlauch vom Ventil abziehen.
2 Bringen Sie die Kappe des Luftauslasses am Ende des Schlauchs an und drücken
Sie den Überstand der Kappe des Luftauslasses in das Ventil, um etwas Luft abzulassen.
3 Ziehen Sie den Schlauch vom Ventil ab, entfernen Sie die Kappe des Luftauslas-
ses vom Schlauch, und bringen Sie anschließend den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie einige Sekunden, und
schalten ihn wieder aus. Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck anzeigt. ( S.563)
Wenn der Luftdruck unter dem empfohle-

541
8

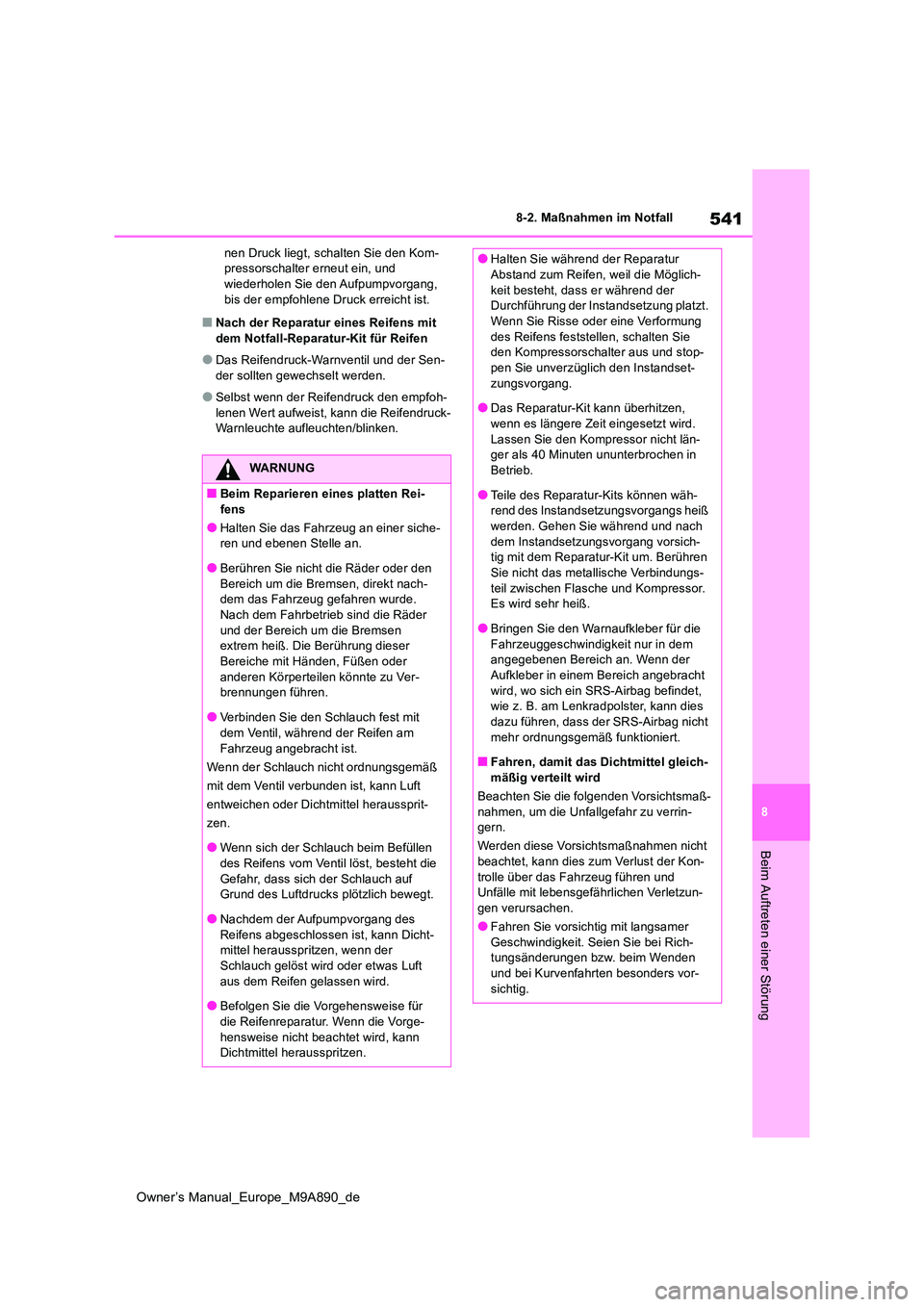

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
nen Druck liegt, schalten Sie den Kom- pressorschalter erneut ein, und wiederholen Sie den Aufpumpvorgang,
bis der empfohlene Druck erreicht ist.
■Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen
●Das Reifendruck-Warnventil und der Sen-der sollten gewechselt werden.
●Selbst wenn der Reifendruck den empfoh-lenen Wert aufweist, kann die Reifendruck-Warnleuchte aufleuchten/blinken.
WARNUNG
■Beim Reparieren eines platten Rei-fens
●Halten Sie das Fahrzeug an einer siche-ren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nach-dem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem heiß. Die Berührung dieser
Bereiche mit Händen, Füßen oder anderen Körperteilen könnte zu Ver-brennungen führen.
●Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am
Fahrzeug angebracht ist.
Wenn der Schlauch nicht ordnungsgemäß
mit dem Ventil verbunden ist, kann Luft
entweichen oder Dichtmittel heraussprit-
zen.
●Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
●Nachdem der Aufpumpvorgang des
Reifens abgeschlossen ist, kann Dicht- mittel herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft
aus dem Reifen gelassen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorge-
hensweise nicht beachtet wird, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglich-
keit besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie Risse oder eine Verformung
des Reifens feststellen, schalten Sie den Kompressorschalter aus und stop-pen Sie unverzüglich den Instandset-
zungsvorgang.
●Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird.
Lassen Sie den Kompressor nicht län- ger als 40 Minuten ununterbrochen in Betrieb.
●Teile des Reparatur-Kits können wäh-rend des Instandsetzungsvorgangs heiß werden. Gehen Sie während und nach
dem Instandsetzungsvorgang vorsich- tig mit dem Reparatur-Kit um. Berühren Sie nicht das metallische Verbindungs-
teil zwischen Flasche und Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die
Fahrzeuggeschwindigkeit nur in dem angegebenen Bereich an. Wenn der Aufkleber in einem Bereich angebracht
wird, wo sich ein SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu führen, dass der SRS-Airbag nicht
mehr ordnungsgemäß funktioniert.
■Fahren, damit das Dichtmittel gleich- mäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um die Unfallgefahr zu verrin- gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kon-
trolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzun-gen verursachen.
●Fahren Sie vorsichtig mit langsamer
Geschwindigkeit. Seien Sie bei Rich- tungsänderungen bzw. beim Wenden und bei Kurvenfahrten besonders vor-
sichtig.

542

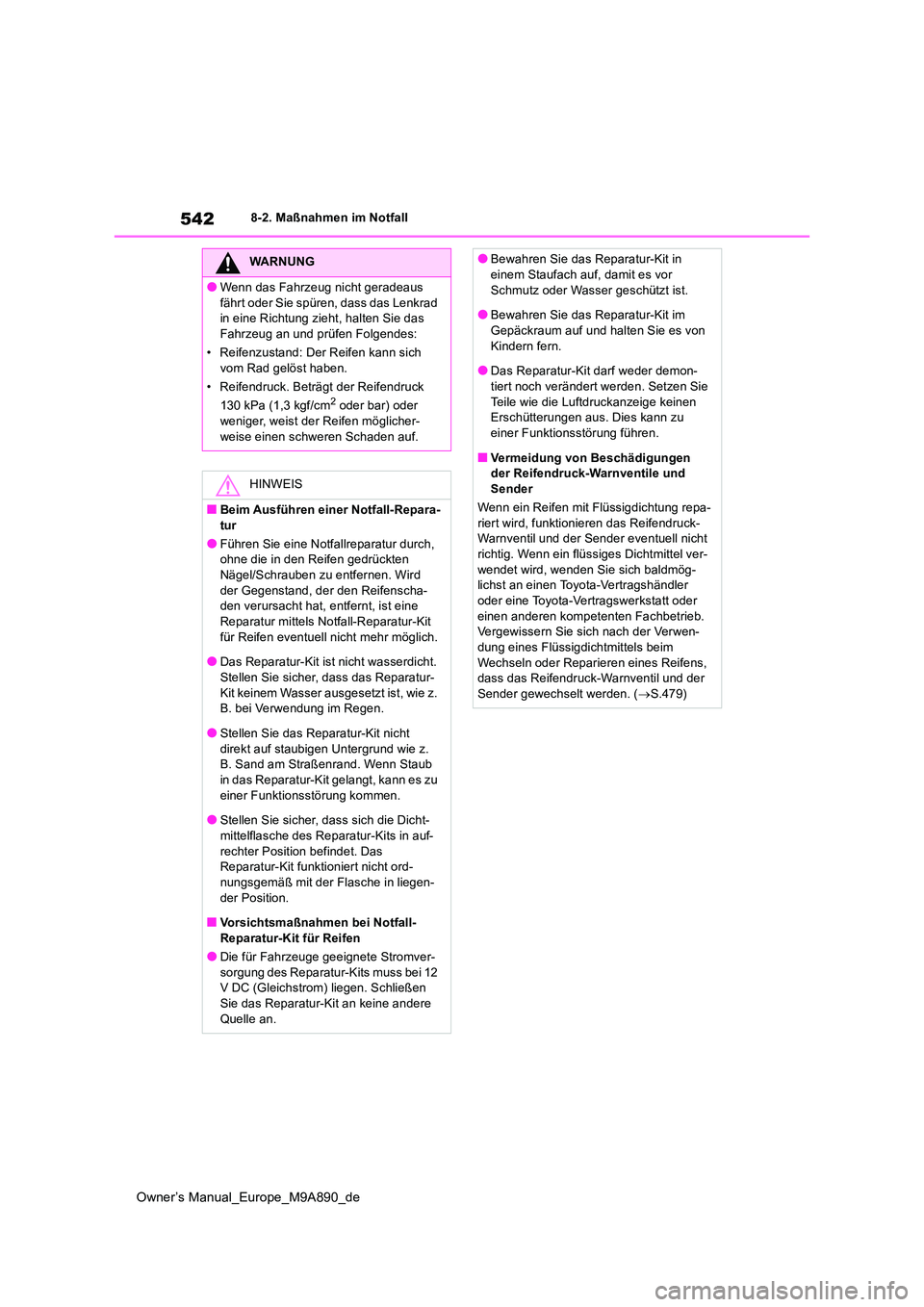

Owner’s Manual_Europe_M9A890_de
8-2. Maßnahmen im Notfall
WARNUNG
●Wenn das Fahrzeug nicht geradeaus
fährt oder Sie spüren, dass das Lenkrad in eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes:
• Reifenzustand: Der Reifen kann sich
vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder weniger, weist der Reifen möglicher-
weise einen schweren Schaden auf.
HINWEIS
■Beim Ausführen einer Notfall-Repara- tur
●Führen Sie eine Notfallreparatur durch, ohne die in den Reifen gedrückten
Nägel/Schrauben zu entfernen. Wird der Gegenstand, der den Reifenscha-den verursacht hat, entfernt, ist eine
Reparatur mittels Notfall-Reparatur-Kit für Reifen eventuell nicht mehr möglich.
●Das Reparatur-Kit ist nicht wasserdicht.
Stellen Sie sicher, dass das Reparatur- Kit keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand am Straßenrand. Wenn Staub
in das Reparatur-Kit gelangt, kann es zu einer Funktionsstörung kommen.
●Stellen Sie sicher, dass sich die Dicht-
mittelflasche des Reparatur-Kits in auf- rechter Position befindet. Das Reparatur-Kit funktioniert nicht ord-
nungsgemäß mit der Flasche in liegen- der Position.
■Vorsichtsmaßnahmen bei Notfall-
Reparatur-Kit für Reifen
●Die für Fahrzeuge geeignete Stromver- sorgung des Reparatur-Kits muss bei 12 V DC (Gleichstrom) liegen. Schließen
Sie das Reparatur-Kit an keine andere Quelle an.
●Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor
Schmutz oder Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit im Gepäckraum auf und halten Sie es von
Kindern fern.
●Das Reparatur-Kit darf weder demon- tiert noch verändert werden. Setzen Sie
Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funktionsstörung führen.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repa-
riert wird, funktionieren das Reifendruck- Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmög- lichst an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb. Vergewissern Sie sich nach der Verwen-dung eines Flüssigdichtmittels beim
Wechseln oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( S.479)
