2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

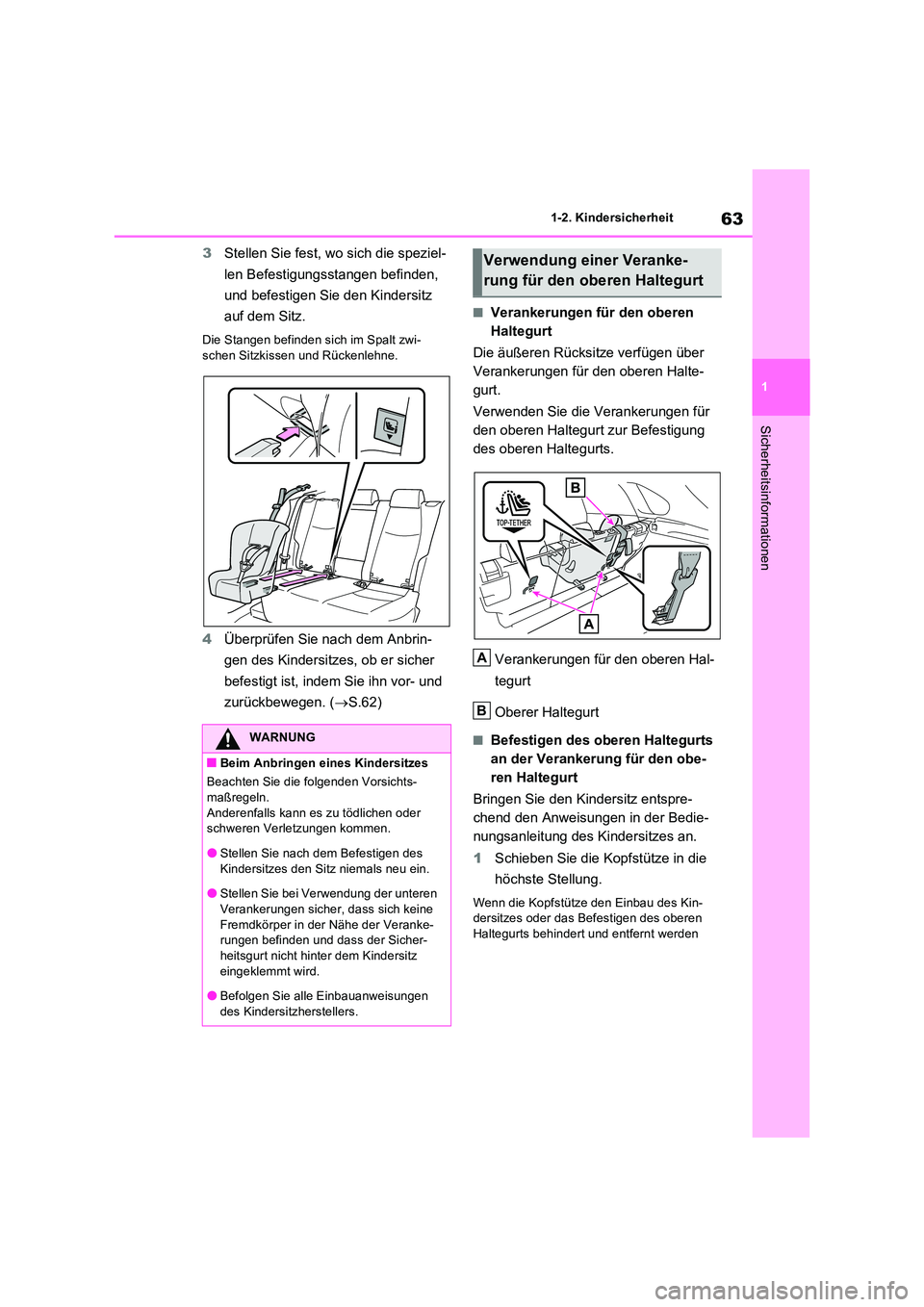

63
1
1-2. Kindersicherheit
Sicherheitsinformationen
3 Stellen Sie fest, wo sich die speziel-
len Befestigungsstangen befinden,
und befestigen Sie den Kindersitz
auf dem Sitz.
Die Stangen befinden sich im Spalt zwi-
schen Sitzkissen und Rückenlehne.
4 Überprüfen Sie nach dem Anbrin-
gen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und
zurückbewegen. ( S.62)
QVerankerungen für den oberen
Haltegurt
Die äußeren Rücksitze verfügen über
Verankerungen für den oberen Halte-
gurt.
Verwenden Sie die Verankerungen für
den oberen Haltegurt zur Befestigung
des oberen Haltegurts.
Verankerungen für den oberen Hal-
tegurt
Oberer Haltegurt
QBefestigen des oberen Haltegurts
an der Verankerung für den obe-
ren Haltegurt
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
1 Schieben Sie die Kopfstütze in die
höchste Stellung.
Wenn die Kopfstütze den Einbau des Kin- dersitzes oder das Befestigen des oberen Haltegurts behindert und entfernt werden
WARNUNG
QBeim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OStellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
OStellen Sie bei Verwendung der unteren
Verankerungen sicher, dass sich keine Fremdkörper in der Nähe der Veranke-rungen befinden und dass der Sicher-
heitsgurt nicht hinter dem Kindersitz eingeklemmt wird.
OBefolgen Sie alle Einbauanweisungen
des Kindersitzherstellers.
Verwendung einer Veranke-
rung für den oberen Haltegurt
A
B

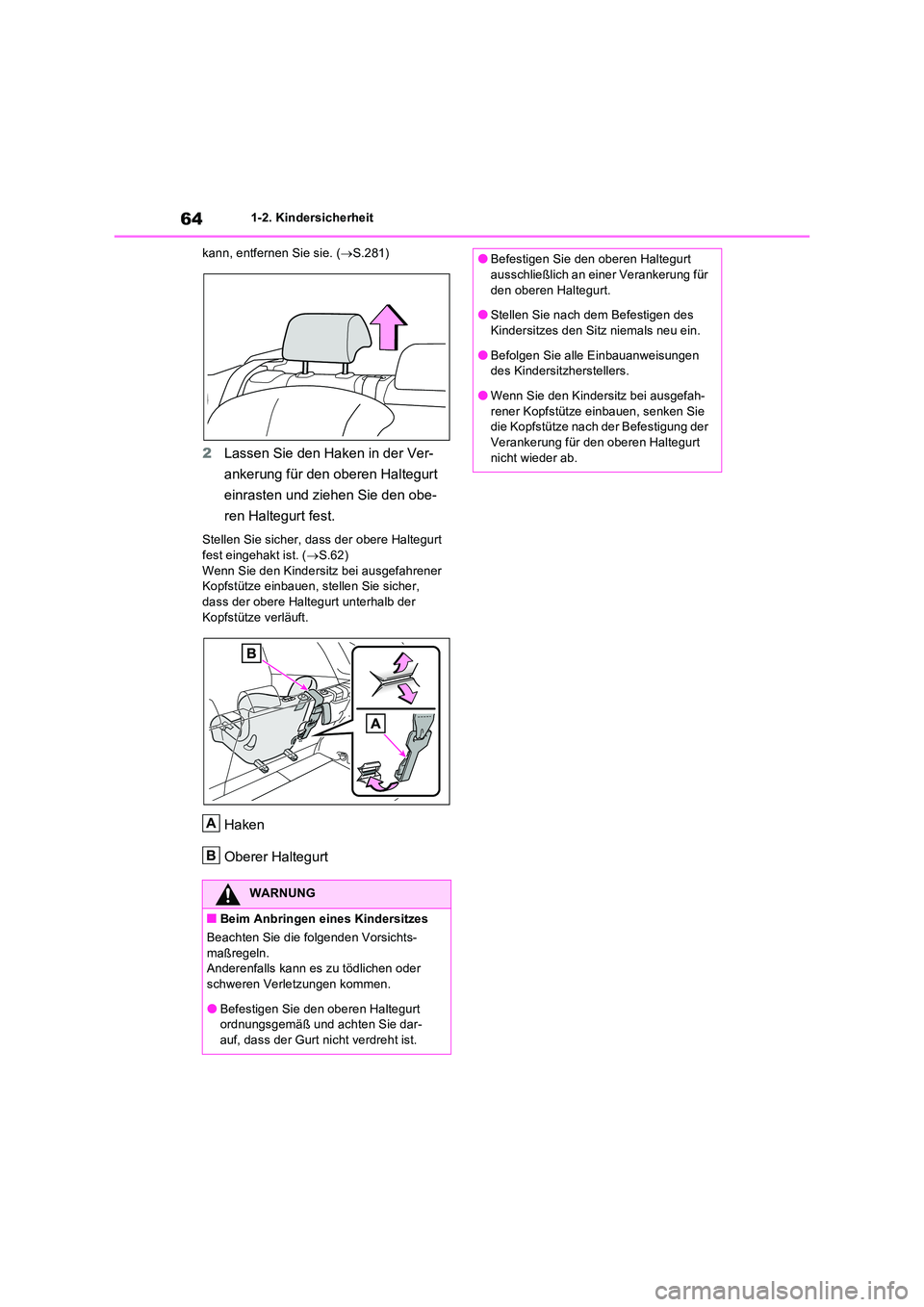

641-2. Kindersicherheit
kann, entfernen Sie sie. ( S.281)
2Lassen Sie den Haken in der Ver-
ankerung für den oberen Haltegurt
einrasten und ziehen Sie den obe-
ren Haltegurt fest.
Stellen Sie sicher, dass der obere Haltegurt fest eingehakt ist. ( S.62)
Wenn Sie den Kindersitz bei ausgefahrener Kopfstütze einbauen, stellen Sie sicher, dass der obere Haltegurt unterhalb der
Kopfstütze verläuft.
Haken
Oberer Haltegurt
WARNUNG
QBeim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OBefestigen Sie den oberen Haltegurt ordnungsgemäß und achten Sie dar-auf, dass der Gurt nicht verdreht ist.
A
B
OBefestigen Sie den oberen Haltegurt ausschließlich an einer Verankerung für
den oberen Haltegurt.
OStellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
OBefolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
OWenn Sie den Kindersitz bei ausgefah-
rener Kopfstütze einbauen, senken Sie die Kopfstütze nach der Befestigung der Verankerung für den oberen Haltegurt
nicht wieder ab.

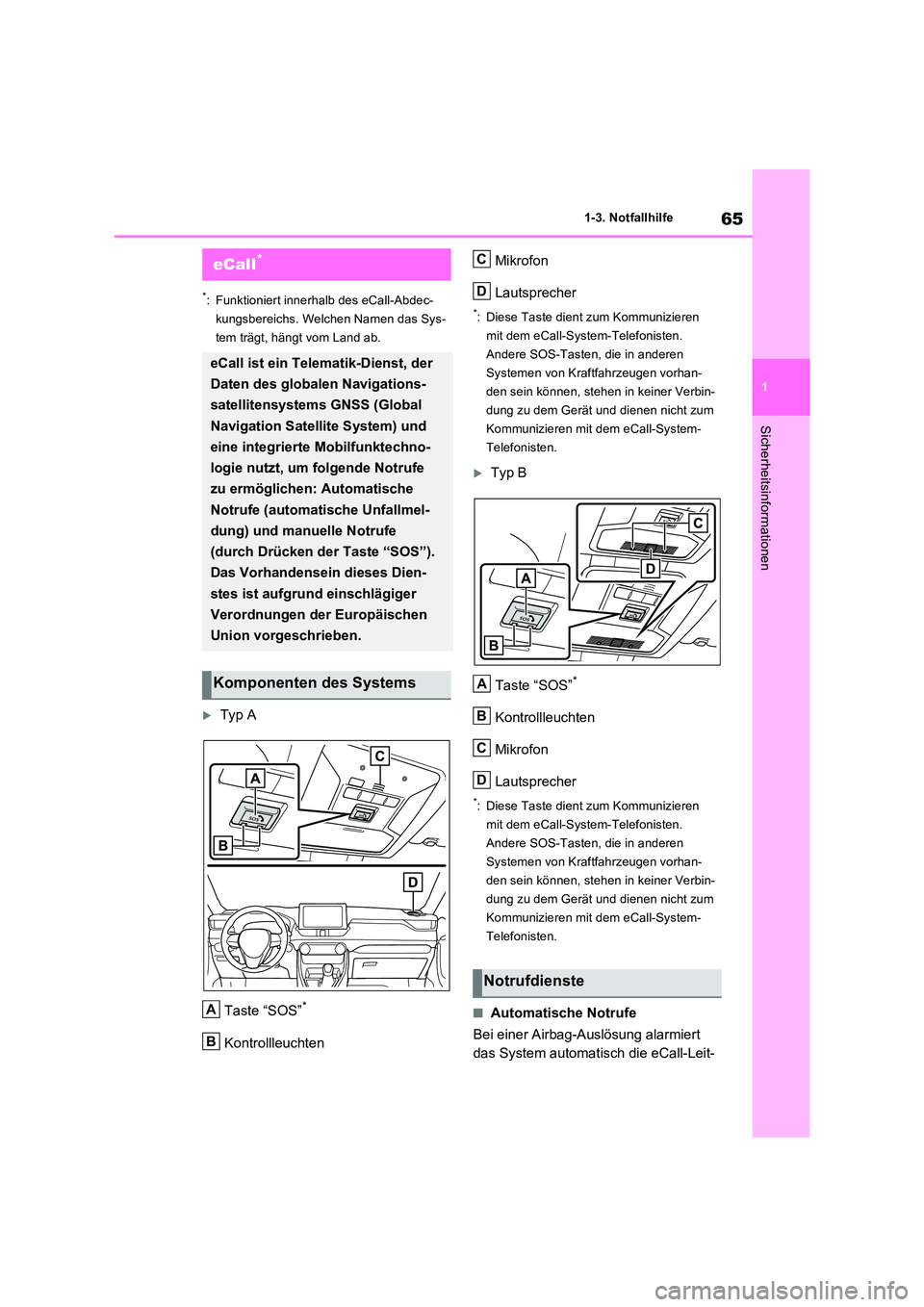

65
1
1-3. Notfallhilfe
Sicherheitsinformationen
1-3.Notfallhilfe
*: Funktioniert innerhalb des eCall-Abdec-
kungsbereichs. Welchen Namen das Sys-
tem trägt, hängt vom Land ab.
Typ A
Taste “SOS”*
Kontrollleuchten
Mikrofon
Lautsprecher
*: Diese Taste dient zum Kommunizieren
mit dem eCall-System-Telefonisten.
Andere SOS-Tasten, die in anderen
Systemen von Kraftfahrzeugen vorhan-
den sein können, stehen in keiner Verbin-
dung zu dem Gerät und dienen nicht zum
Kommunizieren mit dem eCall-System-
Telefonisten.
Typ B
Taste “SOS”*
Kontrollleuchten
Mikrofon
Lautsprecher
*: Diese Taste dient zum Kommunizieren
mit dem eCall-System-Telefonisten.
Andere SOS-Tasten, die in anderen
Systemen von Kraftfahrzeugen vorhan-
den sein können, stehen in keiner Verbin-
dung zu dem Gerät und dienen nicht zum
Kommunizieren mit dem eCall-System-
Telefonisten.
QAutomatische Notrufe
Bei einer Airbag-Auslösung alarmiert
das System automatisch die eCall-Leit-
eCall*
eCall ist ein Telematik-Dienst, der
Daten des globalen Navigations-
satellitensystems GNSS (Global
Navigation Satellite System) und
eine integrierte Mobilfunktechno-
logie nutzt, um folgende Notrufe
zu ermöglichen: Automatische
Notrufe (automatische Unfallmel-
dung) und manuelle Notrufe
(durch Drücken der Taste “SOS”).
Das Vorhandensein dieses Dien-
stes ist aufgrund einschlägiger
Verordnungen der Europäischen
Union vorgeschrieben.
Komponenten des Systems
A
B
Notrufdienste
C
D
A
B
C
D

661-3. Notfallhilfe
stelle.* Der dortige Telefonist empfängt
die Daten zur Fahrzeugposition und
zum Zeitpunkt des Vorfalls sowie die
Fahrzeug-Identifizierungsnummer und
versucht, mit den Fahrzeuginsassen zu
sprechen, um die Lage zu beurteilen.
Wenn die Insassen nicht antworten
können, wird der Anruf automatisch als
Notfall betrachtet und der Telefonist
verständigt die nächstgelegenen Ret-
tungsdienste (112-System usw.), schil-
dert die Situation und fordert die
Entsendung von Einsatzkräften an.
*: In einigen Fällen kann der Notruf nicht
ausgelöst werden. ( S.67)
QManuelle Notrufe
Drücken Sie in einem Notfall die Taste
“SOS”, um die eCall-Leitstelle zu kon-
taktieren.* Der dortige Telefonist ermit-
telt die Position Ihres Fahrzeugs,
beurteilt die Lage und veranlasst erfor-
derliche Rettungseinsätze.
Öffnen Sie vor dem Drücken der Taste
“SOS” unbedingt die Abdeckung.
Sollten Sie versehentlich die Taste “SOS”
drücken, teilen Sie dem Telefonisten der
Notrufzentrale mit, dass kein Notfall vorliegt.
*: In einigen Fällen kann der Notruf nicht
ausgelöst werden. ( S.67)
Wenn der Start-Schalter auf ON
geschaltet wird, leuchtet zunächst die
rote Kontrollleuchte 10 Sekunden lang.
Anschließend leuchtet die grüne Kon-
trollleuchte 2 Sekunden lang und bleibt
eingeschaltet, wenn das System ord-
nungsgemäß funktioniert.
Die Kontrollleuchten zeigen Folgendes
an:
 Wenn die grüne Kontrollleuchte dau-
erhaft leuchtet, ist das System akti-
viert.
 Wenn die grüne Kontrollleuchte
zweimal pro Sekunde blinkt, wird
gerade ein automatischer oder
manueller Notruf abgesetzt.
 Wenn die rote Kontrollleuchte zu
einem anderen Zeitpunkt als unmit-
telbar nach dem Schalten des Start-
Schalters auf ON aufleuchtet, liegt
möglicherweise eine Funktionsstö-
rung des Systems vor oder die Puf-
ferbatterie ist entladen.
 Wenn die rote Kontrollleuchte wäh-
rend eines Notrufs ca. 30 Sekunden
lang blinkt, zeigt dies an, dass der
Notruf abgebrochen wurde oder
dass das Mobilfunknetz-Signal
schwach ist.
Die Lebensdauer der Puff erbatterie beträgt
maximal 3 Jahre.
QInformationen zu Freier/Open-Source-
Software
Dieses Produkt enthält Freie/Open-Source- Software (FOSS).
Die Lizenzinformationen und/oder den Quell- code dieser FOSS finden Sie unter folgender
URL.
http://www.opensourceautomotive.com/dcm/toyota/
Kontrollleuchten

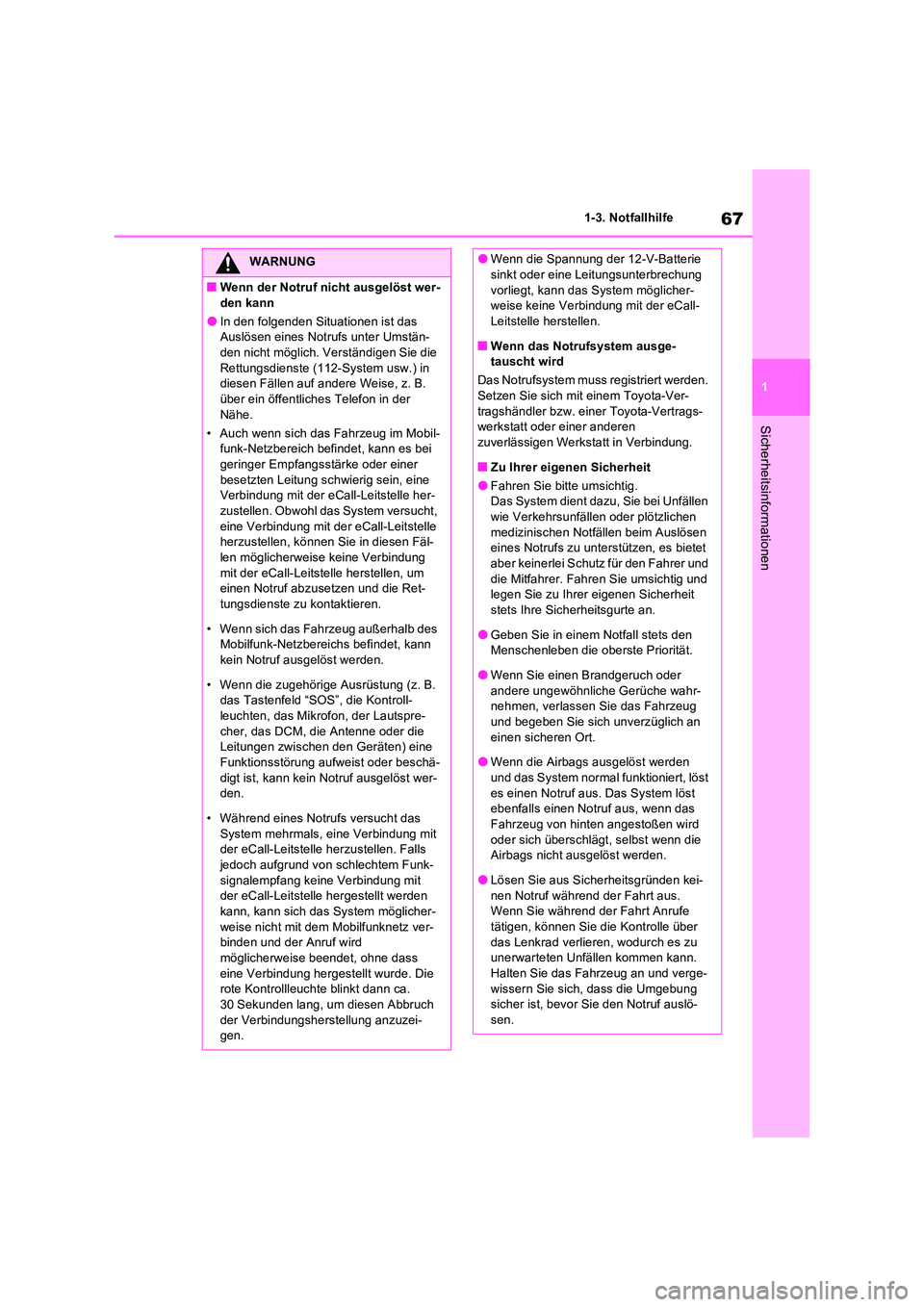

67
1
1-3. Notfallhilfe
Sicherheitsinformationen
WARNUNG
QWenn der Notruf nicht ausgelöst wer-
den kann
OIn den folgenden Situationen ist das Auslösen eines Notrufs unter Umstän-den nicht möglich. Verständigen Sie die
Rettungsdienste (112-System usw.) in diesen Fällen auf andere Weise, z. B. über ein öffentliches Telefon in der
Nähe.
• Auch wenn sich das Fahrzeug im Mobil- funk-Netzbereich befindet, kann es bei geringer Empfangsstärke oder einer
besetzten Leitung schwierig sein, eine Verbindung mit der eCall-Leitstelle her-zustellen. Obwohl das System versucht,
eine Verbindung mit der eCall-Leitstelle herzustellen, können Sie in diesen Fäl-len möglicherweise keine Verbindung
mit der eCall-Leitstelle herstellen, um einen Notruf abzusetzen und die Ret-tungsdienste zu kontaktieren.
• Wenn sich das Fahrzeug außerhalb des Mobilfunk-Netzbereichs befindet, kann kein Notruf ausgelöst werden.
• Wenn die zugehörige Ausrüstung (z. B. das Tastenfeld “SOS”, die Kontroll-
leuchten, das Mikrofon, der Lautspre- cher, das DCM, die Antenne oder die Leitungen zwischen den Geräten) eine
Funktionsstörung aufweist oder beschä- digt ist, kann kein Notruf ausgelöst wer-den.
• Während eines Notrufs versucht das System mehrmals, eine Verbindung mit der eCall-Leitstelle herzustellen. Falls
jedoch aufgrund von schlechtem Funk- signalempfang keine Verbindung mit der eCall-Leitstelle hergestellt werden
kann, kann sich das System möglicher- weise nicht mit dem Mobilfunknetz ver-binden und der Anruf wird
möglicherweise beendet, ohne dass eine Verbindung hergestellt wurde. Die rote Kontrollleuchte blinkt dann ca.
30 Sekunden lang, um diesen Abbruch der Verbindungsherstellung anzuzei-gen.
OWenn die Spannung der 12-V-Batterie sinkt oder eine Leitungsunterbrechung
vorliegt, kann das System möglicher- weise keine Verbindung mit der eCall-Leitstelle herstellen.
QWenn das Notrufsystem ausge-tauscht wird
Das Notrufsystem muss registriert werden. Setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
QZu Ihrer eigenen Sicherheit
OFahren Sie bitte umsichtig.Das System dient dazu, Sie bei Unfällen wie Verkehrsunfällen oder plötzlichen
medizinischen Notfällen beim Auslösen eines Notrufs zu unterstützen, es bietet aber keinerlei Schutz für den Fahrer und
die Mitfahrer. Fahren Sie umsichtig und legen Sie zu Ihrer eigenen Sicherheit stets Ihre Sicherheitsgurte an.
OGeben Sie in einem Notfall stets den Menschenleben die oberste Priorität.
OWenn Sie einen Brandgeruch oder
andere ungewöhnliche Gerüche wahr- nehmen, verlassen Sie das Fahrzeug und begeben Sie sich unverzüglich an
einen sicheren Ort.
OWenn die Airbags ausgelöst werden und das System normal funktioniert, löst
es einen Notruf aus. Das System löst ebenfalls einen Notruf aus, wenn das Fahrzeug von hinten angestoßen wird
oder sich überschlägt, selbst wenn die Airbags nicht ausgelöst werden.
OLösen Sie aus Sicherheitsgründen kei-
nen Notruf während der Fahrt aus. Wenn Sie während der Fahrt Anrufe tätigen, können Sie die Kontrolle über
das Lenkrad verlieren, wodurch es zu unerwarteten Unfällen kommen kann.Halten Sie das Fahrzeug an und verge-
wissern Sie sich, dass die Umgebung sicher ist, bevor Sie den Notruf auslö-sen.

681-3. Notfallhilfe
QDatenverarbeitungsablauf
Server
WARNUNG
OVerwenden Sie beim Austauschen von
Sicherungen bitte die vorgeschriebe- nen Sicherungen. Wenn Sie andere Sicherungen verwenden, kann es zu
einer Entzündung oder Rauchentwick- lung im Stromkreis und möglicherweise zu einem Brand kommen.
OWenn Sie das System verwenden, wäh-rend Rauch oder ein ungewöhnlicher Geruch auftritt, kann es zu einem Brand
kommen. Beenden Sie sofort die Ver- wendung des Systems und setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.
HINWEIS
QSo vermeiden Sie Schäden
Schütten Sie keine Flüssigkeiten auf das
Tastenfeld “SOS” usw. und setzen Sie es keinen Stößen aus.
QFalls das Tastenfeld “SOS”, der Laut-
sprecher oder das Mikrofon während eines Notrufs oder der manuellen Wartungsprüfung eine Funktionsstö-
rung aufweist
Unter Umständen ist das Auslösen eines Notrufs, das Überprüfen des Systemstatus oder das Kommunizieren mit dem eCall-
Leitstellen-Telefonisten nicht möglich. Falls eines der oben genannten Teile der Ausrüstung beschädigt ist, setzen Sie sich
bitte mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Systemübersicht des Zusatzdienstes
A

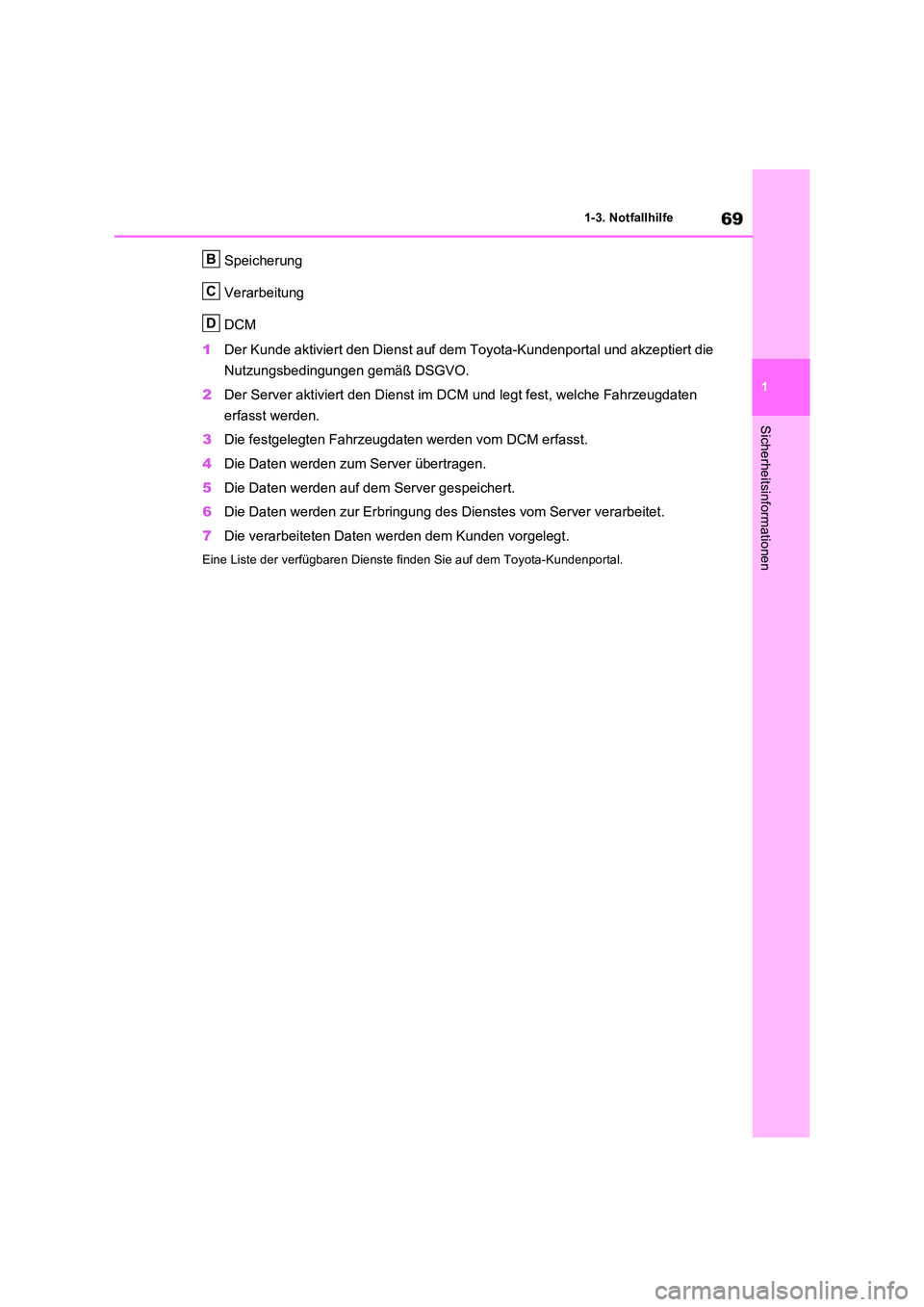

69
1
1-3. Notfallhilfe
Sicherheitsinformationen
Speicherung
Verarbeitung
DCM
1 Der Kunde aktiviert den Dienst auf dem Toyota-Kundenportal und akzeptiert die
Nutzungsbedingungen gemäß DSGVO.
2 Der Server aktiviert den Dienst im DCM und legt fest, welche Fahrzeugdaten
erfasst werden.
3 Die festgelegten Fahrzeugdaten werden vom DCM erfasst.
4 Die Daten werden zum Server übertragen.
5 Die Daten werden auf dem Server gespeichert.
6 Die Daten werden zur Erbringung des Dienstes vom Server verarbeitet.
7 Die verarbeiteten Daten werden dem Kunden vorgelegt.
Eine Liste der verfügbaren Dienste finden Sie auf dem Toyota-Kundenportal.
B
C
D

701-3. Notfallhilfe
Durchführungsverordnung
Durchführungsverordnung, Anhang 1 TEIL 3, BenutzerinformationenKonformität
1. BESCHREIBUNG DES BORDEIGENEN ECALL-SYSTEMS
1.1.
Übersicht über das auf dem 112-Notruf basierende
bordeigene eCall-System, seinen Betrieb und seine
Funktionen
O
1.2.
Der auf dem 112-Notruf basierende eCall-Dienst ist ein
öffentlicher Dienst von allgemeinem Interesse und wird
kostenlos zur Verfügung gestellt.
O
1.3.
Im Falle eines schweren Unfalls wird das auf dem 112-
Notruf basierende bordeigene eCall-System über
bordeigene Sensoren standardmäßig automatisch akti-
viert. Darüber hinaus wird es automatisch ausgelöst,
wenn das Fahrzeug mit einem TPS-System ausgerü-
stet ist, das im Falle eines schweren Unfalls nicht funk-
tioniert.
O
1.4.
Das auf dem 112-Notruf basierende bordeigene eCall-
System kann im Bedarfsfall auch manuell ausgelöst
werden. Anleitungen für die manuelle Aktivierung des
Systems
O
1.5.
Im Falle eines kritischen Systemversagens, durch das
das auf dem 112-Notruf basierende bordeigene eCall-
System außer Betrieb gesetzt würde, erhalten die
Fahrzeuginsassen folgende Warnung
O
