2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

8
567
8
Wenn Störungen auftreten
Wenn Störungen auftreten
8-1. Wesentliche Informationen
Warnblinkanlage .................... 568
Wenn Ihr Fahrzeug in einem Not-
fall angehalten werden muss 568
Falls das Fahrzeug von steigen-
dem Wasser eingeschlossen wird
............................................ 569
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 571
Wenn Sie der Meinung sind, dass
etwas nicht stimmt............... 575
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 576
Wenn eine Warnmeldung ange-
zeigt wird ............................. 586
Wenn Sie eine Reifenpanne haben
(Fahrzeuge ohne Reserverad)
............................................ 590
Wenn Sie eine Reifenpanne haben
(Fahrzeuge mit Reserverad) 603
Wenn das Hybridsystem nicht star-
tet ........................................ 612
Falls Sie Ihre Schlüssel verlieren
............................................ 614
Wenn die Tankklappe nicht geöff-
net werden kann.................. 614
Wenn der elektronische Schlüssel
nicht korrekt funktioniert ...... 615
Wenn die 12-V-Batterie entladen
ist......................................... 617
Wenn der Motor zu heiß wird 623
Wenn das Fahrzeug stecken bleibt
............................................ 627

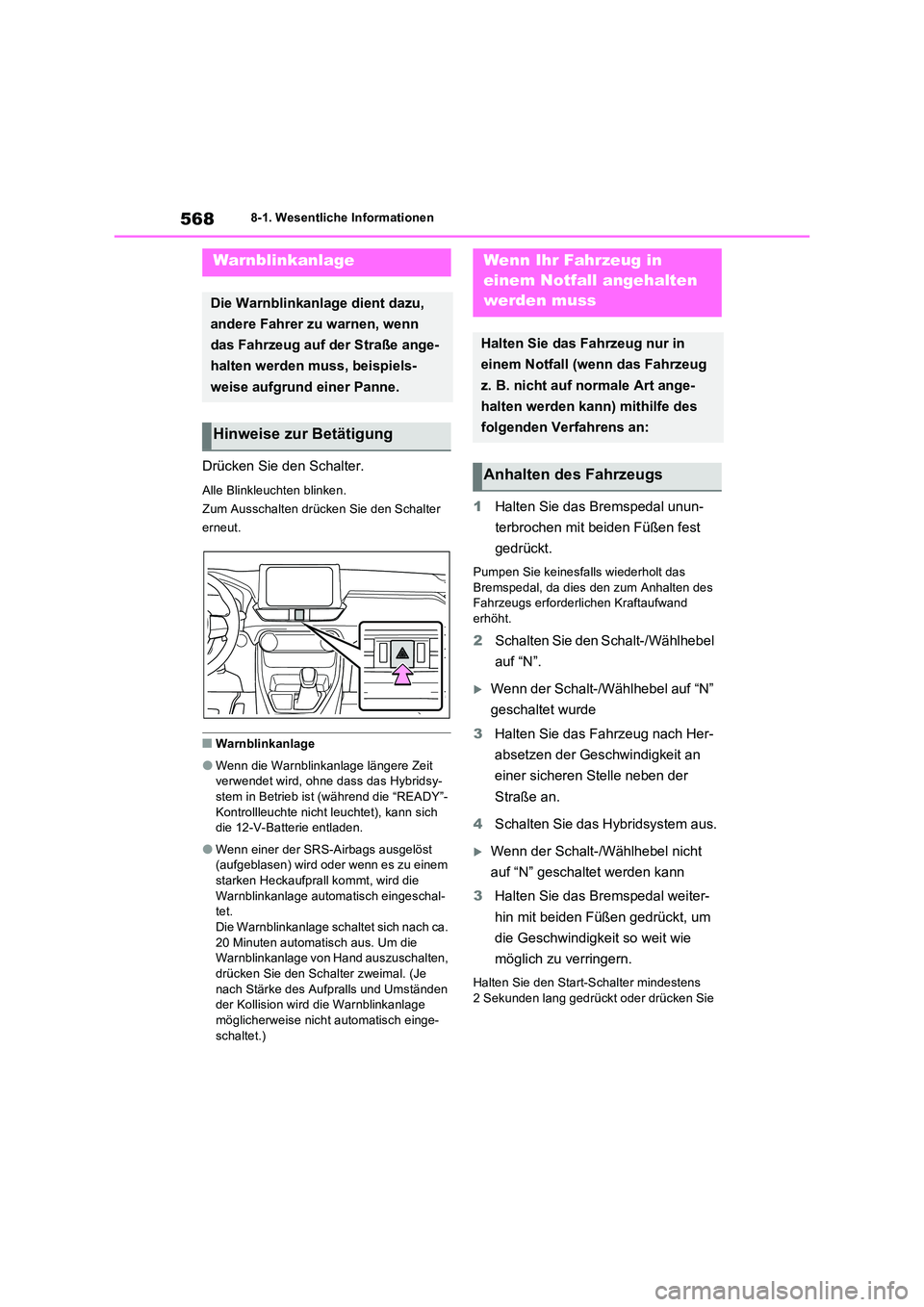

5688-1. Wesentliche Informationen
8-1.Wesentlic he Informa tione n
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den Schalter
erneut.
QWarnblinkanlage
OWenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsy-stem in Betrieb ist (während die “READY”-
Kontrollleuchte nicht leuchtet), kann sich die 12-V-Batterie entladen.
OWenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem starken Heckaufprall kommt, wird die
Warnblinkanlage automatisch eingeschal- tet.Die Warnblinkanlage schaltet sich nach ca.
20 Minuten automatisch aus. Um die Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalter zweimal. (Je
nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage möglicherweise nicht automatisch einge-
schaltet.)
1 Halten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
gedrückt.
Pumpen Sie keinesfalls wiederholt das
Bremspedal, da dies den zum Anhalten des Fahrzeugs erforderlichen Kraftaufwand erhöht.
2 Schalten Sie den Schalt-/Wählhebel
auf “N”.
Wenn der Schalt-/Wählhebel auf “N”
geschaltet wurde
3 Halten Sie das Fahrzeug nach Her-
absetzen der Geschwindigkeit an
einer sicheren Stelle neben der
Straße an.
4 Schalten Sie das Hybridsystem aus.
Wenn der Schalt-/Wählhebel nicht
auf “N” geschaltet werden kann
3 Halten Sie das Bremspedal weiter-
hin mit beiden Füßen gedrückt, um
die Geschwindigkeit so weit wie
möglich zu verringern.
Halten Sie den Start-Schalter mindestens
2 Sekunden lang gedrückt oder drücken Sie
Warnblinkanlage
Die Warnblinkanlage dient dazu,
andere Fahrer zu warnen, wenn
das Fahrzeug auf der Straße ange-
halten werden muss, beispiels-
weise aufgrund einer Panne.
Hinweise zur Betätigung
Wenn Ihr Fahrzeug in
einem Notfall angehalten
werden muss
Halten Sie das Fahrzeug nur in
einem Notfall (wenn das Fahrzeug
z. B. nicht auf normale Art ange-
halten werden kann) mithilfe des
folgenden Verfahrens an:
Anhalten des Fahrzeugs

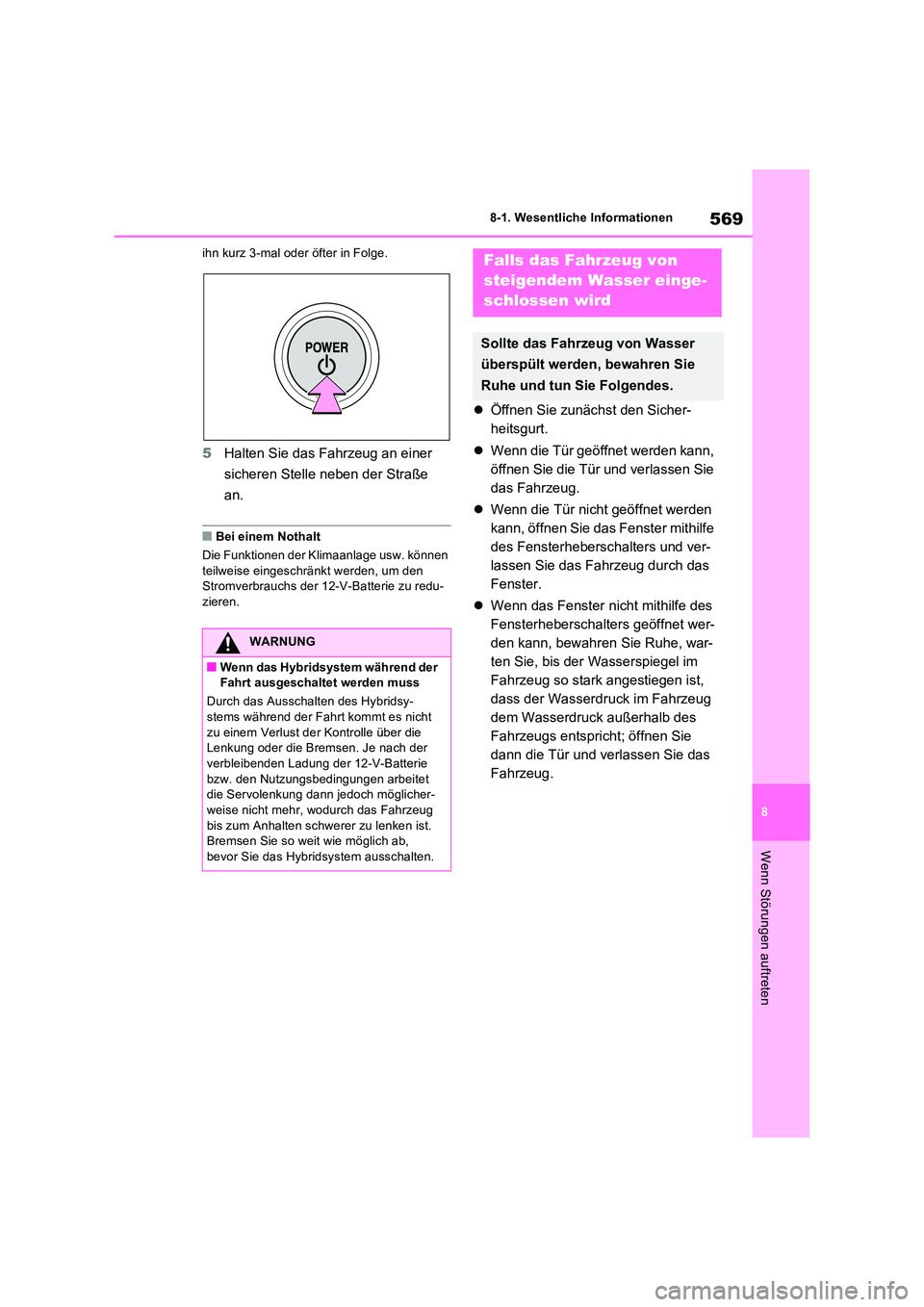

569
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
ihn kurz 3-mal oder öfter in Folge.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle neben der Straße
an.
QBei einem Nothalt
Die Funktionen der Klimaanlage usw. können
teilweise eingeschränkt werden, um den Stromverbrauchs der 12-V-Batterie zu redu-zieren.
 Öffnen Sie zunächst den Sicher-
heitsgurt.
 Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Wenn die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und ver-
lassen Sie das Fahrzeug durch das
Fenster.
 Wenn das Fenster nicht mithilfe des
Fensterheberschalters geöffnet wer-
den kann, bewahren Sie Ruhe, war-
ten Sie, bis der Wasserspiegel im
Fahrzeug so stark angestiegen ist,
dass der Wasserdruck im Fahrzeug
dem Wasserdruck außerhalb des
Fahrzeugs entspricht; öffnen Sie
dann die Tür und verlassen Sie das
Fahrzeug.
WARNUNG
QWenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Durch das Ausschalten des Hybridsy-
stems während der Fahrt kommt es nicht zu einem Verlust der Kontrolle über die Lenkung oder die Bremsen. Je nach der
verbleibenden Ladung der 12-V-Batterie bzw. den Nutzungsbedingungen arbeitet die Servolenkung dann jedoch möglicher-
weise nicht mehr, w odurch das Fahrzeug bis zum Anhalten schwerer zu lenken ist. Bremsen Sie so weit wie möglich ab,
bevor Sie das Hybridsystem ausschalten.
Falls das Fahrzeug von
steigendem Wasser einge-
schlossen wird
Sollte das Fahrzeug von Wasser
überspült werden, bewahren Sie
Ruhe und tun Sie Folgendes.

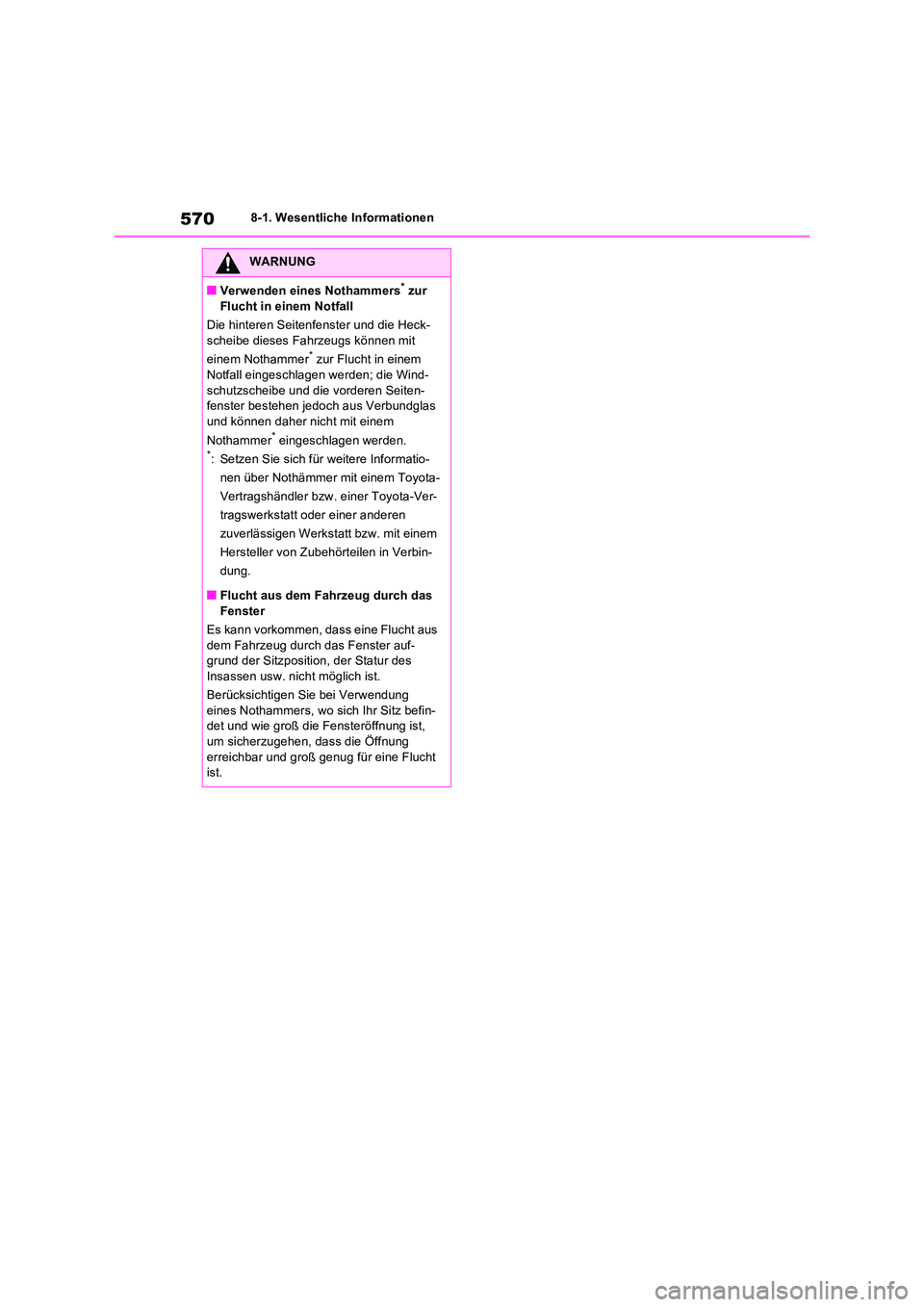

5708-1. Wesentliche Informationen
WARNUNG
QVerwenden eines Nothammers* zur
Flucht in einem Notfall
Die hinteren Seitenfenster und die Heck- scheibe dieses Fahrzeugs können mit
einem Nothammer* zur Flucht in einem
Notfall eingeschlagen werden; die Wind- schutzscheibe und die vorderen Seiten-fenster bestehen jedoch aus Verbundglas
und können daher nicht mit einem
Nothammer* eingeschlagen werden.*: Setzen Sie sich für weitere Informatio-
nen über Nothämmer mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt bzw. mit einem
Hersteller von Zubehörteilen in Verbin-
dung.
QFlucht aus dem Fahrzeug durch das
Fenster
Es kann vorkommen, dass eine Flucht aus dem Fahrzeug durch das Fenster auf-grund der Sitzposition, der Statur des
Insassen usw. nicht möglich ist.
Berücksichtigen Sie bei Verwendung eines Nothammers, wo sich Ihr Sitz befin-det und wie groß die Fensteröffnung ist,
um sicherzugehen, dass die Öffnung erreichbar und groß genug für eine Flucht ist.

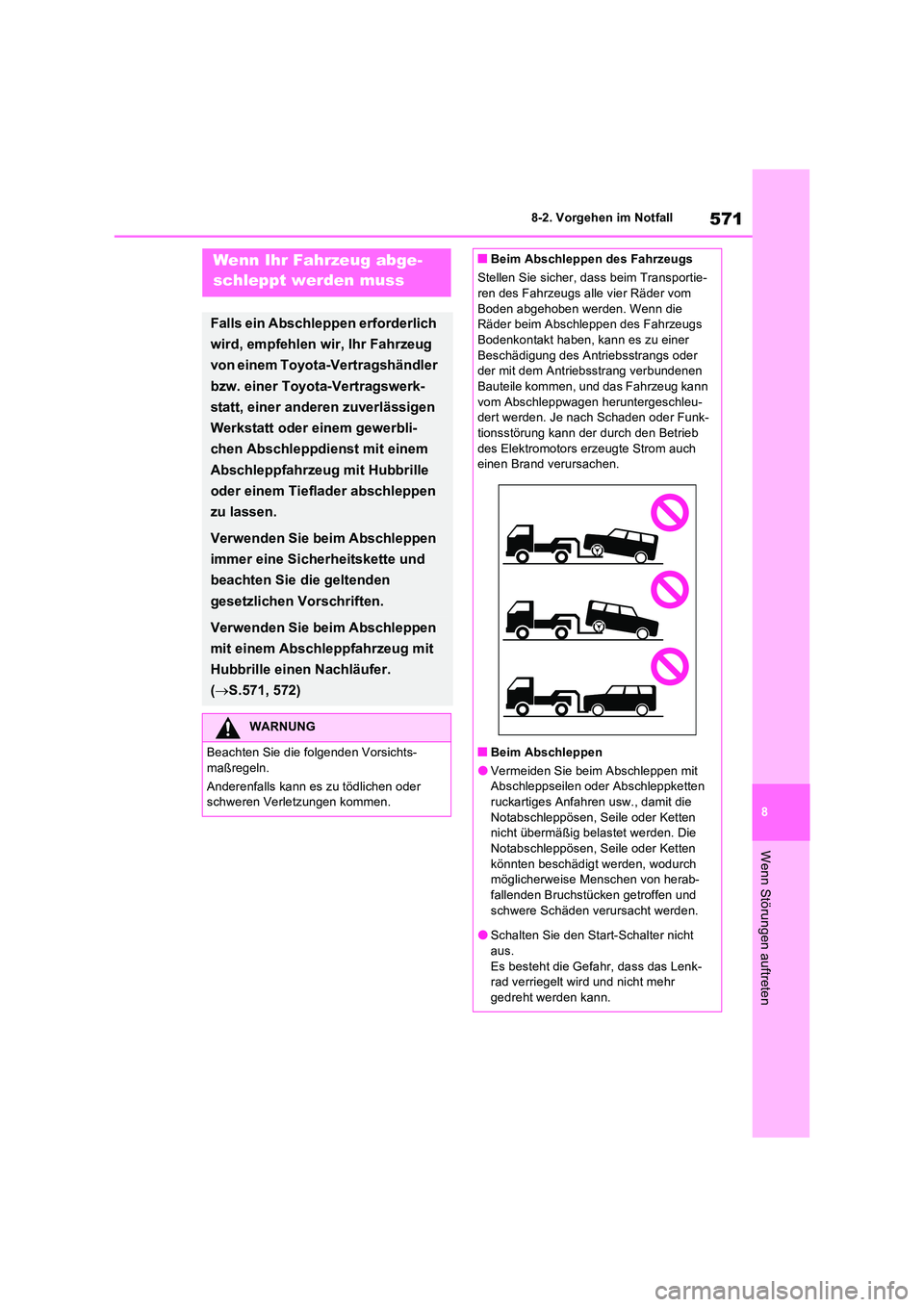

571
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
8-2.Vorgehen im No tfallWenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt, einer anderen zuverlässigen
Werkstatt oder einem gewerbli-
chen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille
oder einem Tieflader abschleppen
zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
Verwenden Sie beim Abschleppen
mit einem Abschleppfahrzeug mit
Hubbrille einen Nachläufer.
( S.571, 572)
WARNUNG
Beachten Sie die folgenden Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
QBeim Abschleppen des Fahrzeugs
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs alle vier Räder vom
Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen Bauteile kommen, und das Fahrzeug kann
vom Abschleppwagen heruntergeschleu- dert werden. Je nach Schaden oder Funk-tionsstörung kann der durch den Betrieb
des Elektromotors erzeugte Strom auch einen Brand verursachen.
QBeim Abschleppen
OVermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruckartiges Anfahren usw., damit die
Notabschleppösen, Seile oder Ketten nicht übermäßig belastet werden. Die Notabschleppösen, Seile oder Ketten
könnten beschädigt werden, wodurch möglicherweise Menschen von herab-fallenden Bruchstücken getroffen und
schwere Schäden verursacht werden.
OSchalten Sie den Start-Schalter nicht aus.
Es besteht die Gefahr, dass das Lenk- rad verriegelt wird und nicht mehr gedreht werden kann.

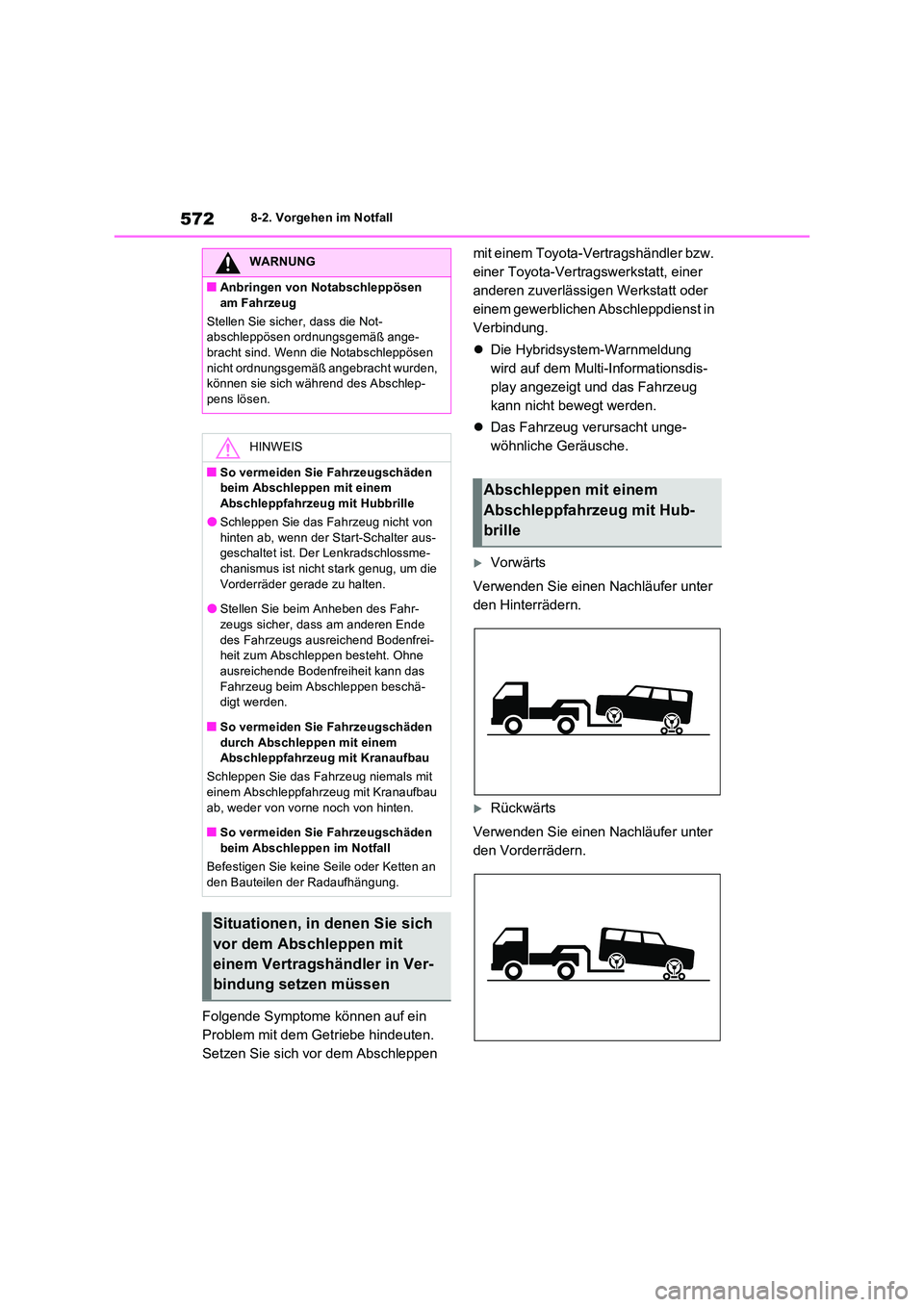

5728-2. Vorgehen im Notfall
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Die Hybridsystem-Warnmeldung
wird auf dem Multi-Informationsdis-
play angezeigt und das Fahrzeug
kann nicht bewegt werden.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
Vorwärts
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
WARNUNG
QAnbringen von Notabschleppösen
am Fahrzeug
Stellen Sie sicher, dass die Not- abschleppösen ordnungsgemäß ange-bracht sind. Wenn die Notabschleppösen
nicht ordnungsgemäß angebracht wurden, können sie sich während des Abschlep-pens lösen.
HINWEIS
QSo vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
OSchleppen Sie das Fahrzeug nicht von
hinten ab, wenn der Start-Schalter aus- geschaltet ist. Der Lenkradschlossme-chanismus ist nicht stark genug, um die
Vorderräder gerade zu halten.
OStellen Sie beim Anheben des Fahr- zeugs sicher, dass am anderen Ende
des Fahrzeugs ausreichend Bodenfrei- heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das
Fahrzeug beim Abschleppen beschä- digt werden.
QSo vermeiden Sie Fahrzeugschäden
durch Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
QSo vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an
den Bauteilen der Radaufhängung.
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille

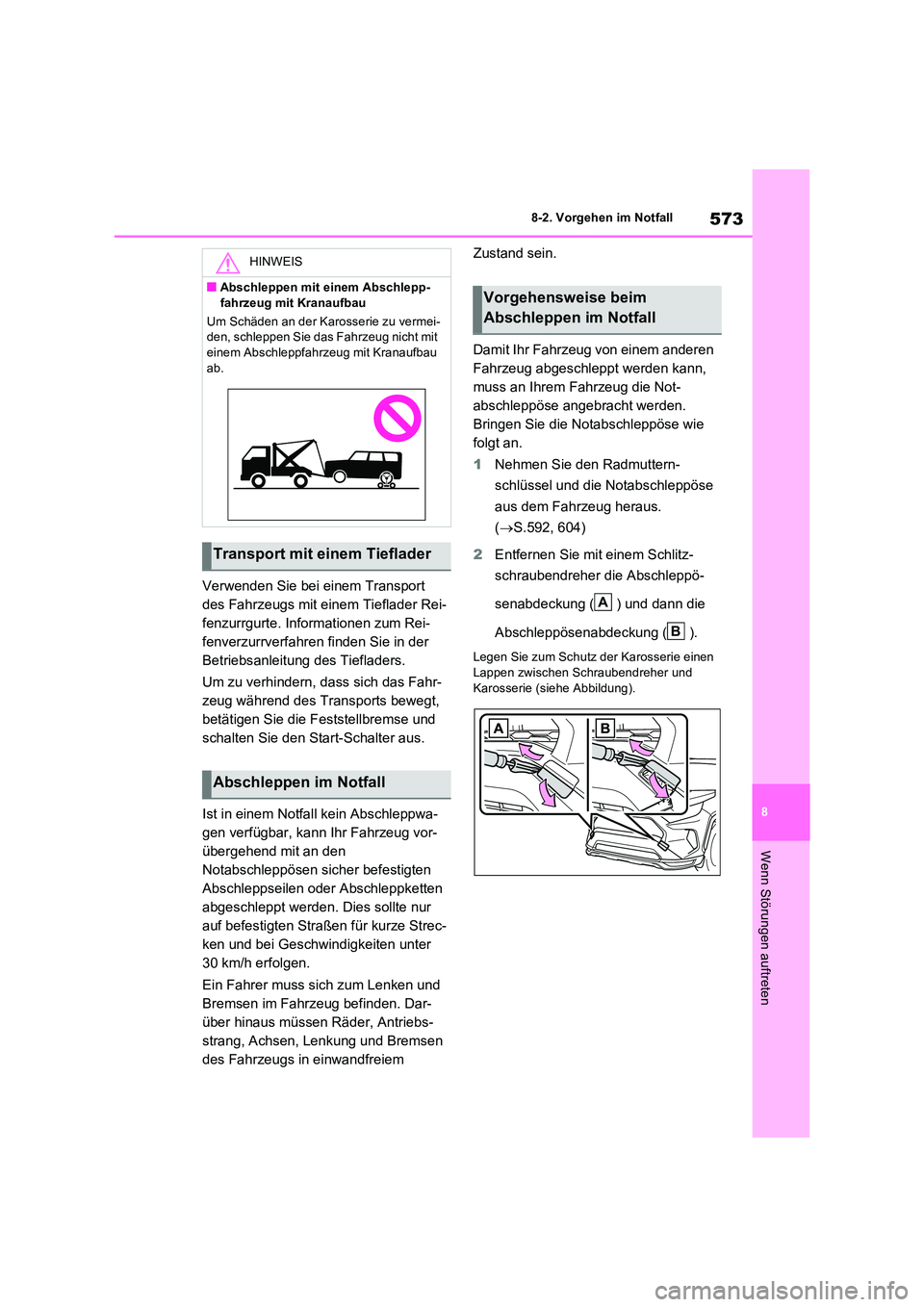

573
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Verwenden Sie bei einem Transport
des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Rei-
fenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahr-
zeug während des Transports bewegt,
betätigen Sie die Feststellbremse und
schalten Sie den Start-Schalter aus.
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für kurze Strec-
ken und bei Geschwindigkeiten unter
30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Zustand sein.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie den Radmuttern-
schlüssel und die Notabschleppöse
aus dem Fahrzeug heraus.
( S.592, 604)
2 Entfernen Sie mit einem Schlitz-
schraubendreher die Abschleppö-
senabdeckung ( ) und dann die
Abschleppösenabdeckung ( ).
Legen Sie zum Schutz der Karosserie einen
Lappen zwischen Schraubendreher und Karosserie (siehe Abbildung).
HINWEIS
QAbschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Um Schäden an der Karosserie zu vermei- den, schleppen Sie das Fahrzeug nicht mit einem Abschleppfahrzeug mit Kranaufbau
ab.
Transport mit einem Tieflader
Abschleppen im Notfall
Vorgehensweise beim
Abschleppen im Notfall
A
B

5748-2. Vorgehen im Notfall

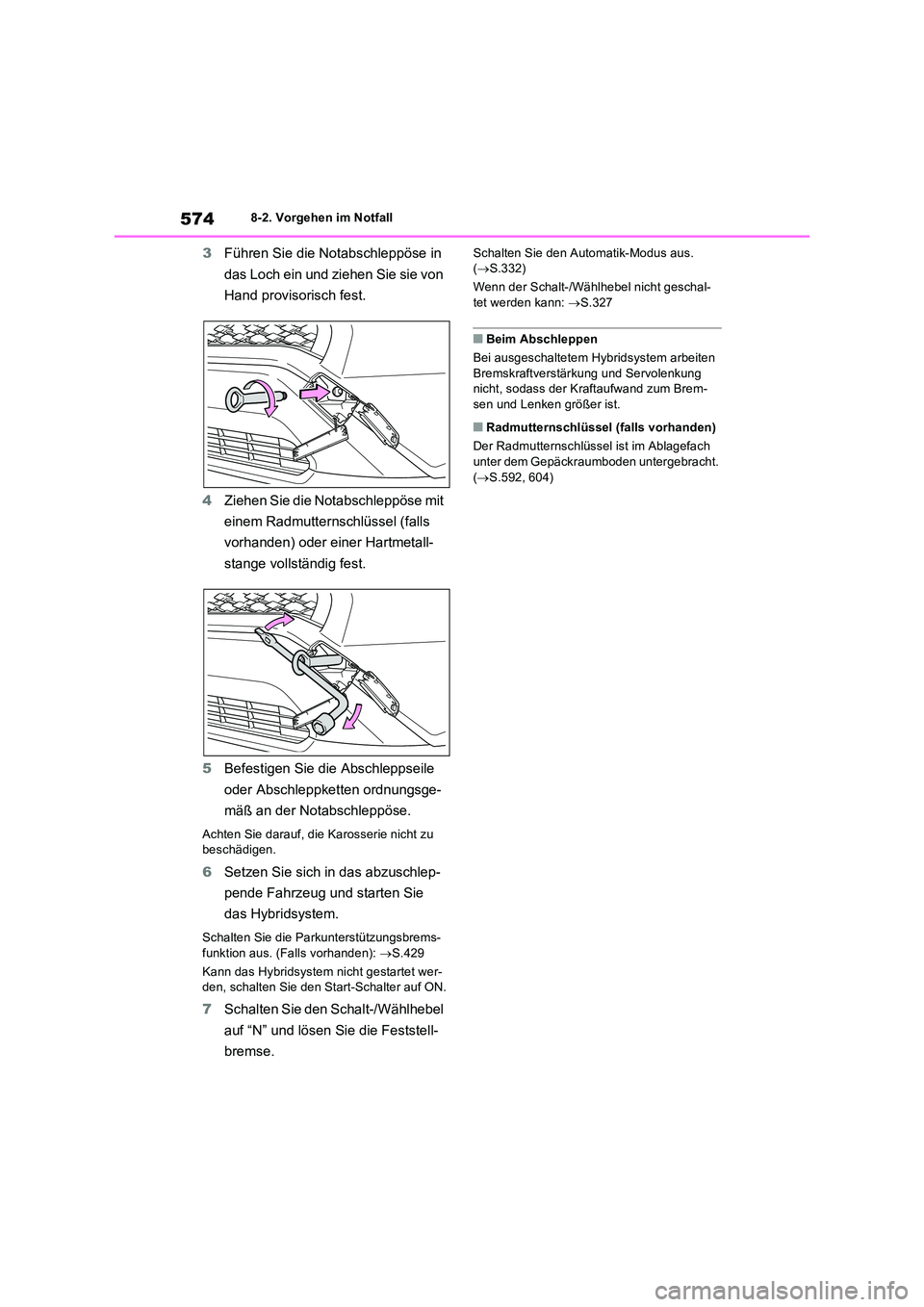

3Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel (falls
vorhanden) oder einer Hartmetall-
stange vollständig fest.
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie
das Hybridsystem.
Schalten Sie die Parkunterstützungsbrems-
funktion aus. (Falls vorhanden): S.429
Kann das Hybridsystem nicht gestartet wer- den, schalten Sie den Start-Schalter auf ON.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Schalten Sie den Automatik-Modus aus. ( S.332)
Wenn der Schalt-/Wählhebel nicht geschal- tet werden kann: S.327
QBeim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten
Bremskraftverstärkung und Servolenkung nicht, sodass der Kraftaufwand zum Brem-sen und Lenken größer ist.
QRadmutternschlüssel (falls vorhanden)
Der Radmutternschlüssel ist im Ablagefach
unter dem Gepäckraumboden untergebracht. ( S.592, 604)
