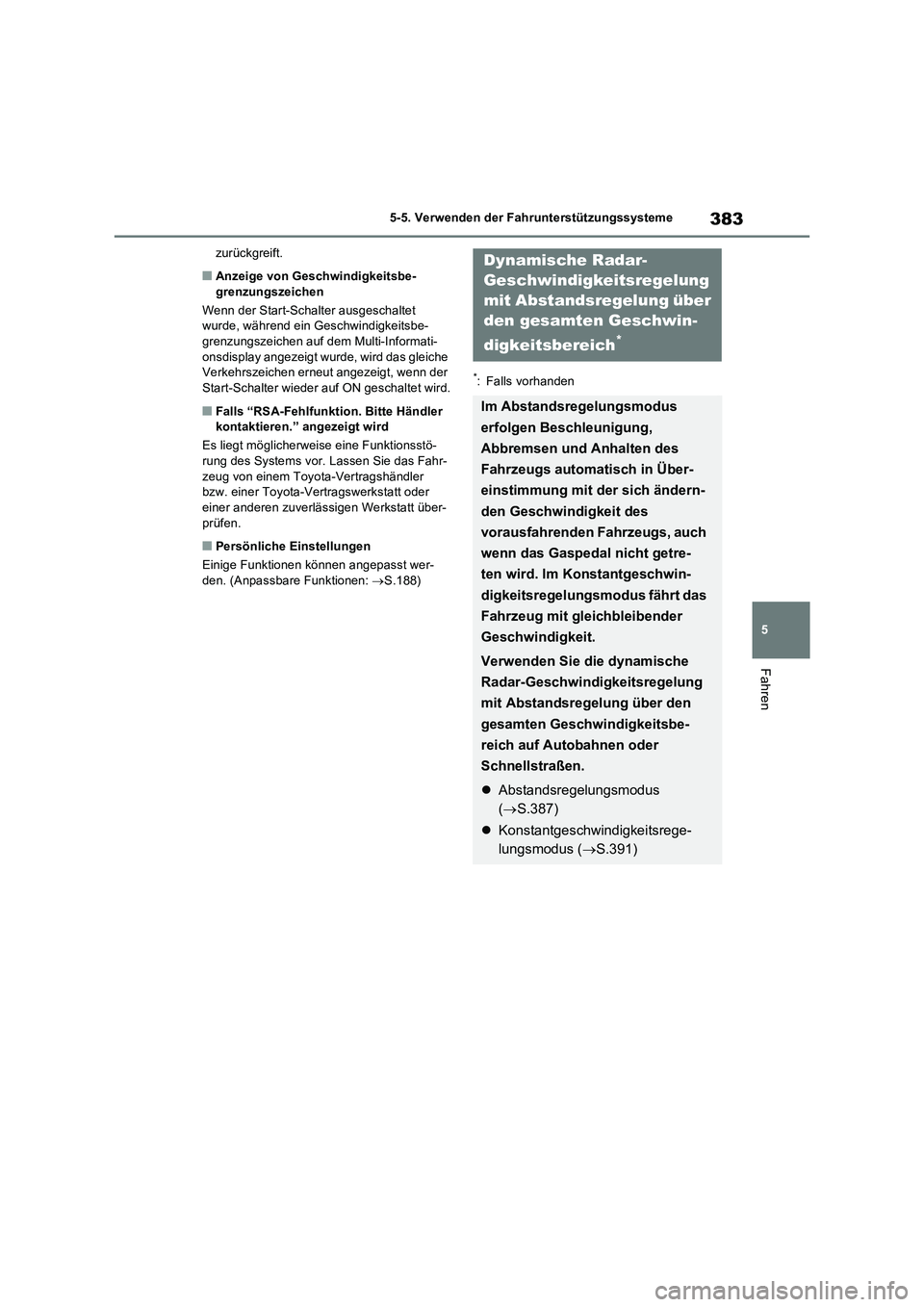

383
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
zurückgreift.
QAnzeige von Geschwindigkeitsbe-
grenzungszeichen
Wenn der Start-Schalter ausgeschaltet
wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati-
onsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
QFalls “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QPersönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (Anpassbare Funktionen: S.188)
*: Falls vorhanden
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung,
Abbremsen und Anhalten des
Fahrzeugs automatisch in Über-
einstimmung mit der sich ändern-
den Geschwindigkeit des
vorausfahrenden Fahrzeugs, auch
wenn das Gaspedal nicht getre-
ten wird. Im Konstantgeschwin-
digkeitsregelungsmodus fährt das
Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit Abstandsregelung über den
gesamten Geschwindigkeitsbe-
reich auf Autobahnen oder
Schnellstraßen.
Abstandsregelungsmodus
(S.387)
Konstantgeschwindigkeitsrege-
lungsmodus (S.391)

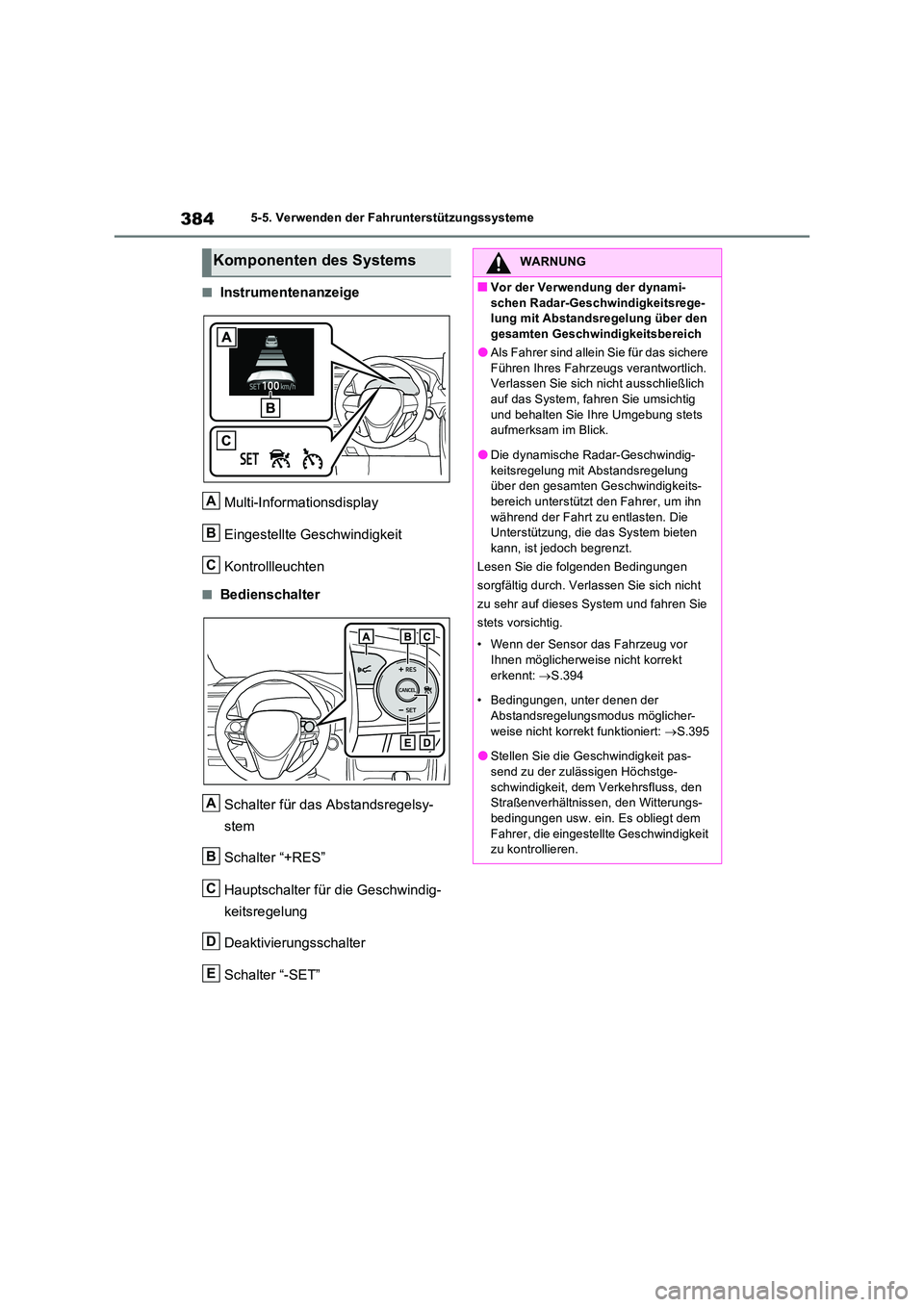

3845-5. Verwenden der Fahrunterstützungssysteme
QInstrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
QBedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Komponenten des Systems
A
B
C
A
B
C
D
E
WARNUNG
QVor der Verwendung der dynami-
schen Radar-Geschwindigkeitsrege- lung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
OAls Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig
und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
ODie dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie
stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.394
• Bedingungen, unter denen der
Abstandsregelungsmodus möglicher- weise nicht korrekt funktioniert: S.395
OStellen Sie die Geschwindigkeit pas-
send zu der zulässigen Höchstge- schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-
bedingungen usw. ein. Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.

385
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
OSelbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie.
Aus diesem Grund müssen Sie als Fah- rer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-lassen oder annehmen, dass das Sys-
tem die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
OSchalten Sie die dynamische Radar- Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich mit dem Hauptschalter für die Geschwindigkeits-
regelung aus, wenn Sie sie nicht ver- wenden.
QVorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt-
zung ihre Grenzen hat, sollten Sie die fol- genden Vorsichtsmaßregeln beachten. Anderenfalls kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
OUnterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahr-
zeug
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist
ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu
unterstützen. Es handelt sich nicht um
eine Vorrichtung, die ein nachlässiges
oder unaufmerksames Fahren ermöglicht,
und das System kann dem Fahrer auch
keine Hilfestellung in Situationen mit ein-
geschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
OUnterstützung bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich über-
prüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt
vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Sie kann
nichts anderes beurteilen. Der Fahrer
muss daher unbedingt weiterhin aufmerk-
sam bleiben und selbst bestimmen, ob in
einer bestimmten Situation Gefahr besteht
oder nicht.

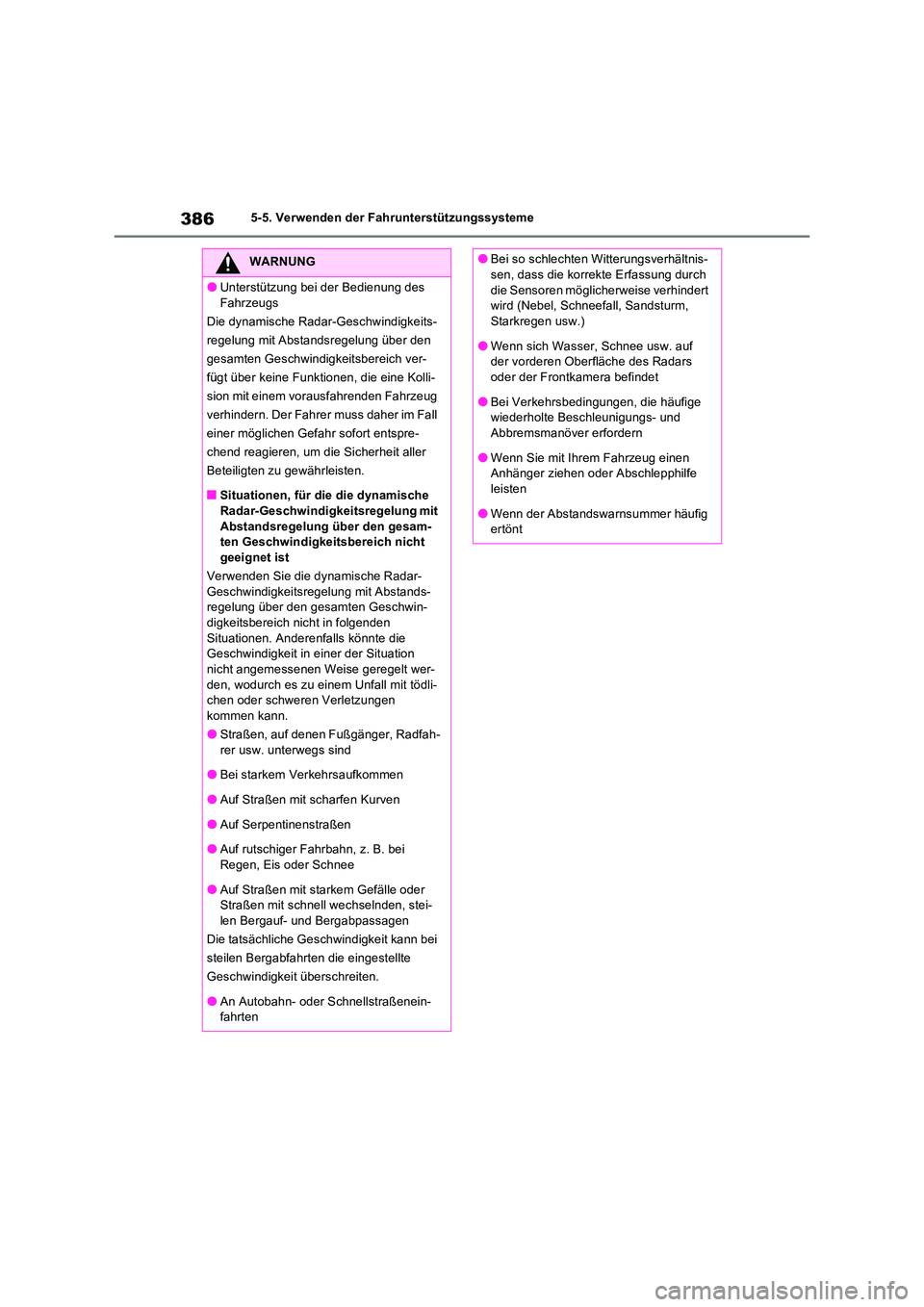

3865-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
OUnterstützung bei der Bedienung des
Fahrzeugs
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ver-
fügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug
verhindern. Der Fahrer muss daher im Fall
einer möglichen Gefahr sofort entspre-
chend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
QSituationen, für die die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesam- ten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstands- regelung über den gesamten Geschwin-digkeitsbereich nicht in folgenden
Situationen. Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise geregelt wer-
den, wodurch es zu einem Unfall mit tödli- chen oder schweren Verletzungen
kommen kann.
OStraßen, auf denen Fußgänger, Radfah- rer usw. unterwegs sind
OBei starkem Verkehrsaufkommen
OAuf Straßen mit scharfen Kurven
OAuf Serpentinenstraßen
OAuf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
OAuf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, stei-
len Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei
steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
OAn Autobahn- oder Schnellstraßenein- fahrten
OBei so schlechten Witterungsverhältnis-sen, dass die korrekte Erfassung durch
die Sensoren möglicherweise verhindert wird (Nebel, Schneefall, Sandsturm, Starkregen usw.)
OWenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radars oder der Frontkamera befindet
OBei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und Abbremsmanöver erfordern
OWenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
OWenn der Abstandswarnsummer häufig ertönt

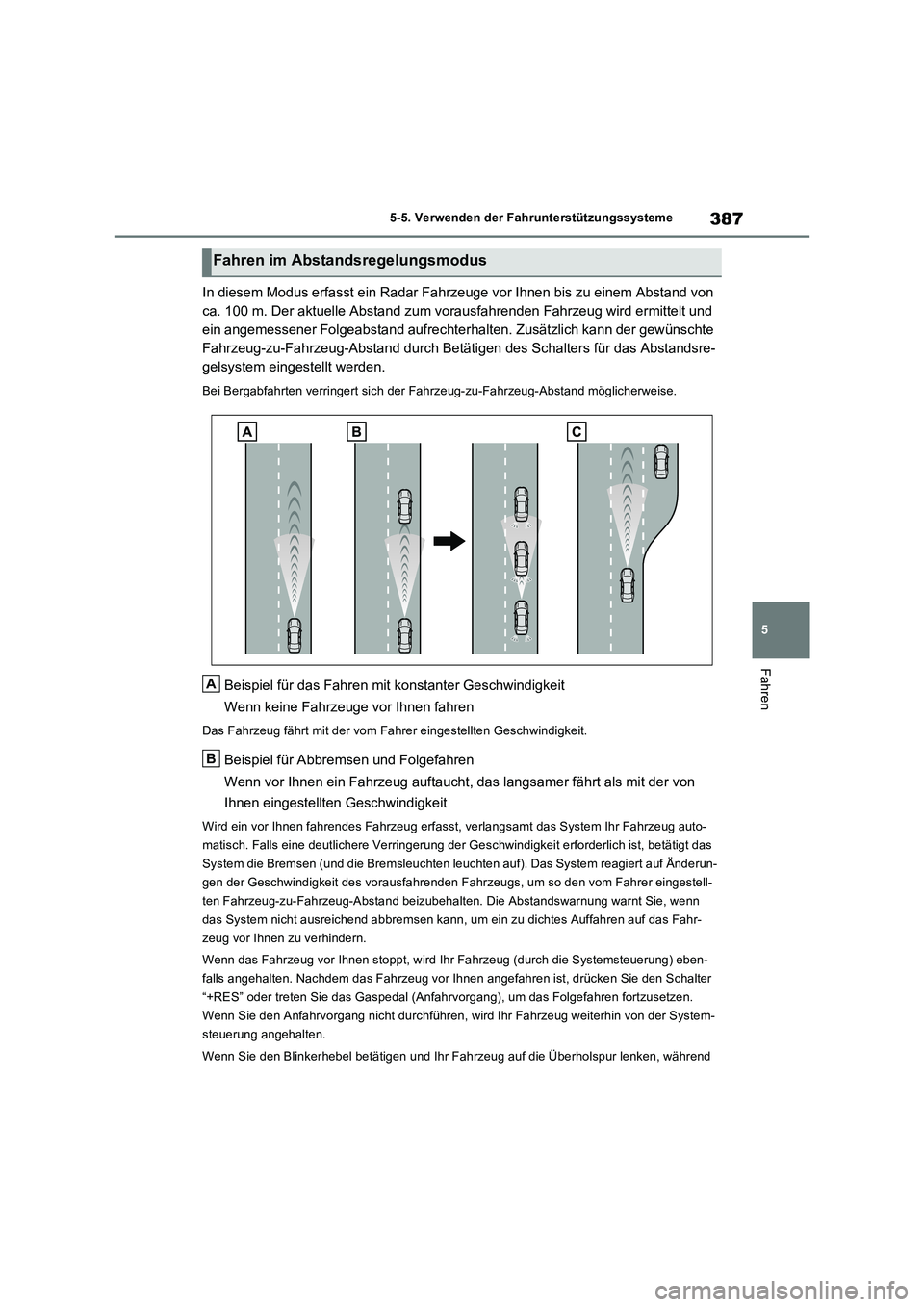

387
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
In diesem Modus erfasst ein Radar Fahrzeuge vor Ihnen bis zu einem Abstand von
ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahrzeug wird ermittelt und
ein angemessener Folgeabstand aufrechterhalten. Zusätzlich kann der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schalters für das Abstandsre-
gelsystem eingestellt werden.
Bei Bergabfahrten verringert sich der Fahrzeug-zu-Fahrzeug-Abstand möglicherweise.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, verlangsamt das System Ihr Fahrzeug auto-
matisch. Falls eine deutlichere Verringerung der Ge schwindigkeit erforderlich ist, betätigt das
System die Bremsen (und die Bremsleuchten leuc hten auf). Das System reagiert auf Änderun-
gen der Geschwindigkeit des vorausfahrenden F ahrzeugs, um so den vom Fahrer eingestell-
ten Fahrzeug-zu-Fahrzeug-Abstand beizubehalt en. Die Abstandswarnung warnt Sie, wenn
das System nicht ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahr-
zeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen stoppt, wird Ihr Fahrzeug (durch die Systemsteuerung) eben-
falls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist, drücken Sie den Schalter
“+RES” oder treten Sie das Gaspedal (Anfahrvorgang), um das Folgefahren fortzusetzen.
Wenn Sie den Anfahrvorgang nicht durchführen, wi rd Ihr Fahrzeug weiterhin von der System-
steuerung angehalten.
Wenn Sie den Blinkerhebel betätigen und Ihr F ahrzeug auf die Überholspur lenken, während
Fahren im Abstandsregelungsmodus
A
B

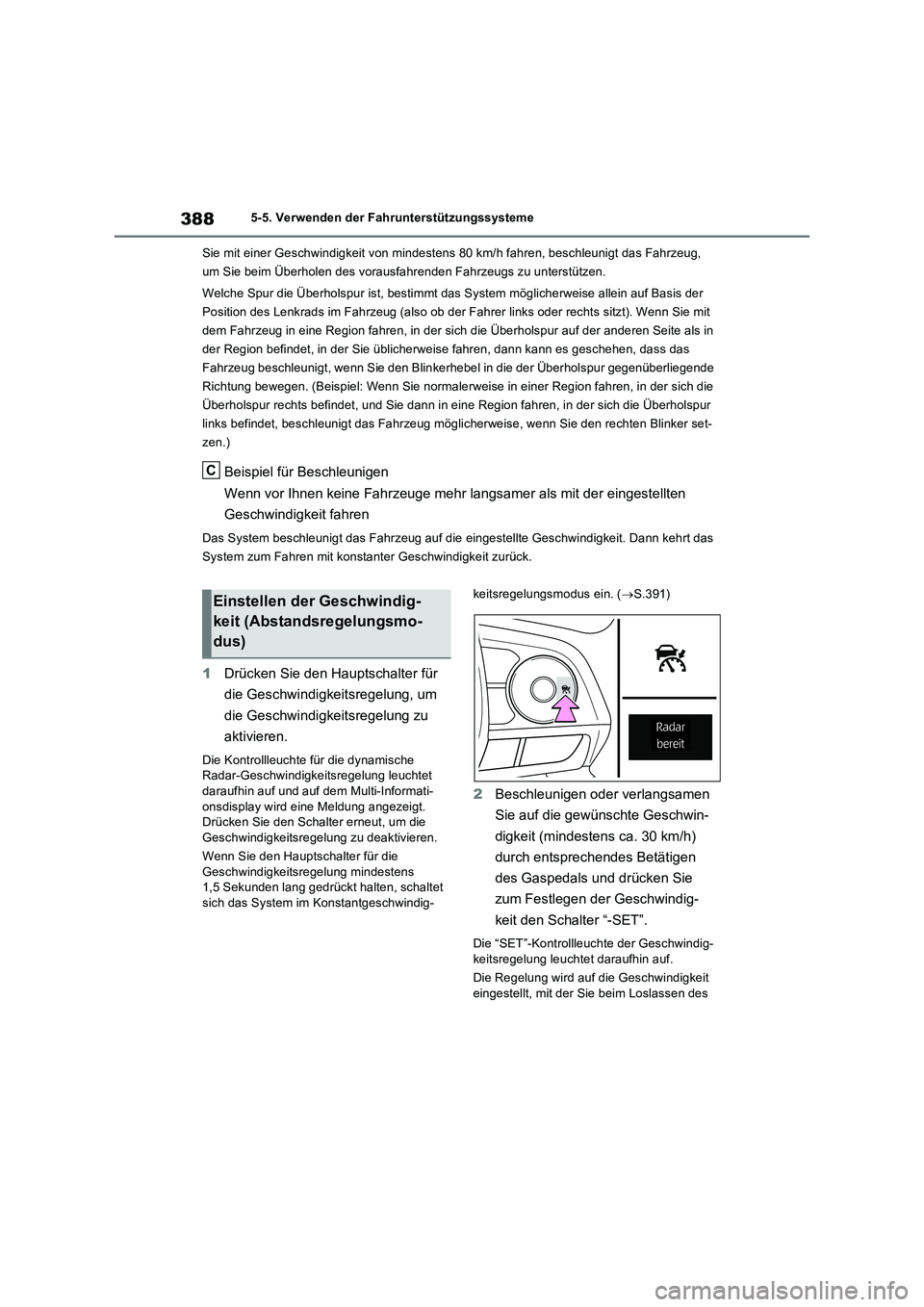

3885-5. Verwenden der Fahrunterstützungssysteme
Sie mit einer Geschwindigkeit von mindestens 80 km/h fahren, beschleunigt das Fahrzeug,
um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstützen.
Welche Spur die Überholspur ist, bestimmt das System möglicherweise allein auf Basis der
Position des Lenkrads im Fahrzeug (also ob der Fahrer links oder rechts sitzt). Wenn Sie mit
dem Fahrzeug in eine Region fahren, in der sich die Überholspur auf der anderen Seite als in
der Region befindet, in der Sie üblicherweise fahren, dann kann es geschehen, dass das
Fahrzeug beschleunigt, wenn Sie den Blinkerhebel in die der Überholspur gegenüberliegende
Richtung bewegen. (Beispiel: Wenn Sie normalerweise in einer Region fahren, in der sich die
Überholspur rechts befindet, und Sie dann in eine Region fahren, in der sich die Überholspur
links befindet, beschleunigt das Fahrzeug möglicherweise, wenn Sie den rechten Blinker set-
zen.)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die
Geschwindigkeitsregelung mindestens
1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-keitsregelungsmodus ein. (S.391)
2Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig-
keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
C
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)

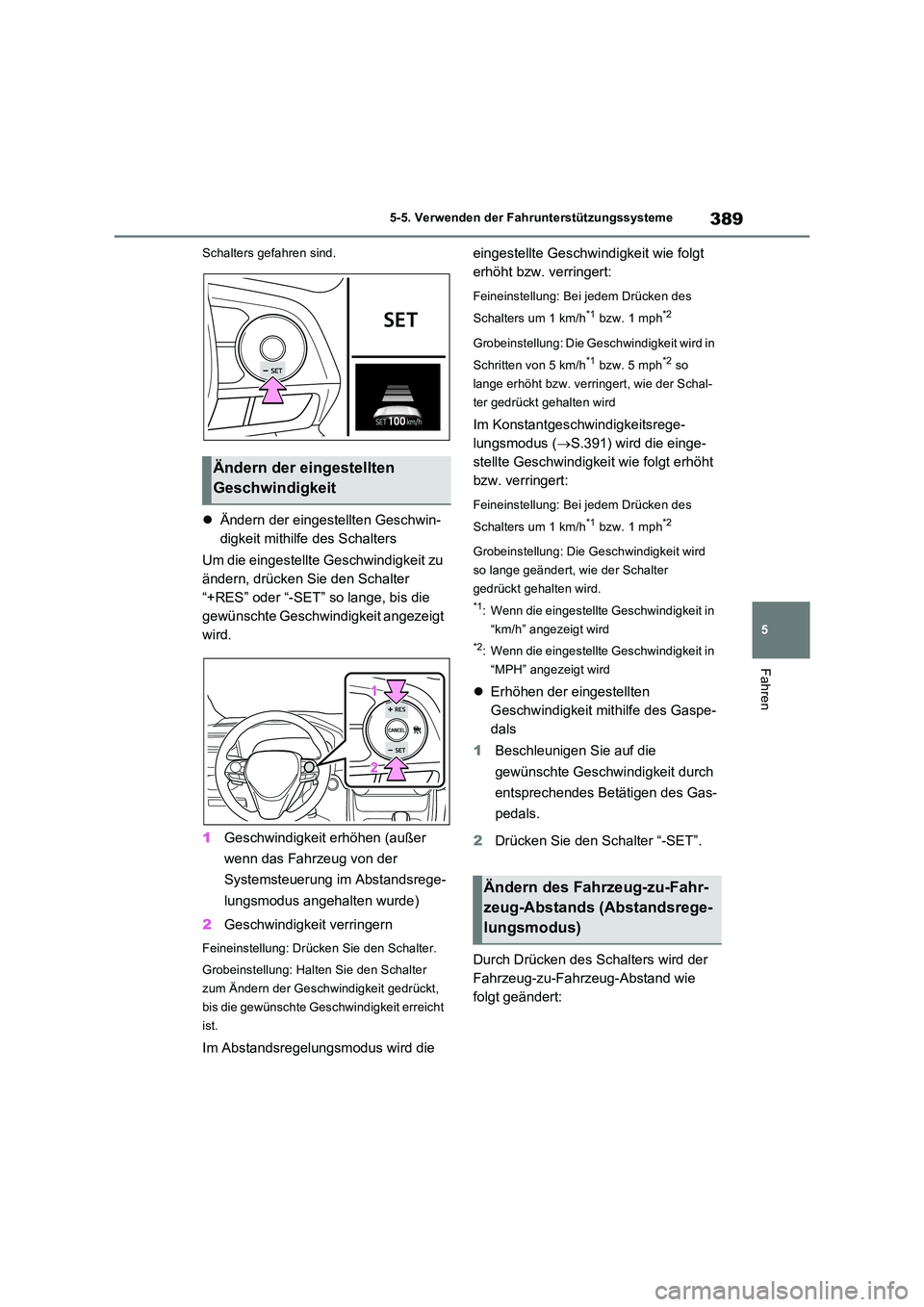

389
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Schalters gefahren sind.
 Ändern der eingestellten Geschwin-
digkeit mithilfe des Schalters
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET” so lange, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Geschwindigkeit erhöhen (außer
wenn das Fahrzeug von der
Systemsteuerung im Abstandsrege-
lungsmodus angehalten wurde)
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.391) wird die einge-
stellte Geschwindigkeit wie folgt erhöht
bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird
so lange geändert, wie der Schalter
gedrückt gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
 Erhöhen der eingestellten
Geschwindigkeit mithilfe des Gaspe-
dals
1 Beschleunigen Sie auf die
gewünschte Geschwindigkeit durch
entsprechendes Betätigen des Gas-
pedals.
2 Drücken Sie den Schalter “-SET”.
Durch Drücken des Schalters wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Ändern des Fahrzeug-zu-Fahr-
zeug-Abstands (Abstandsrege-
lungsmodus)

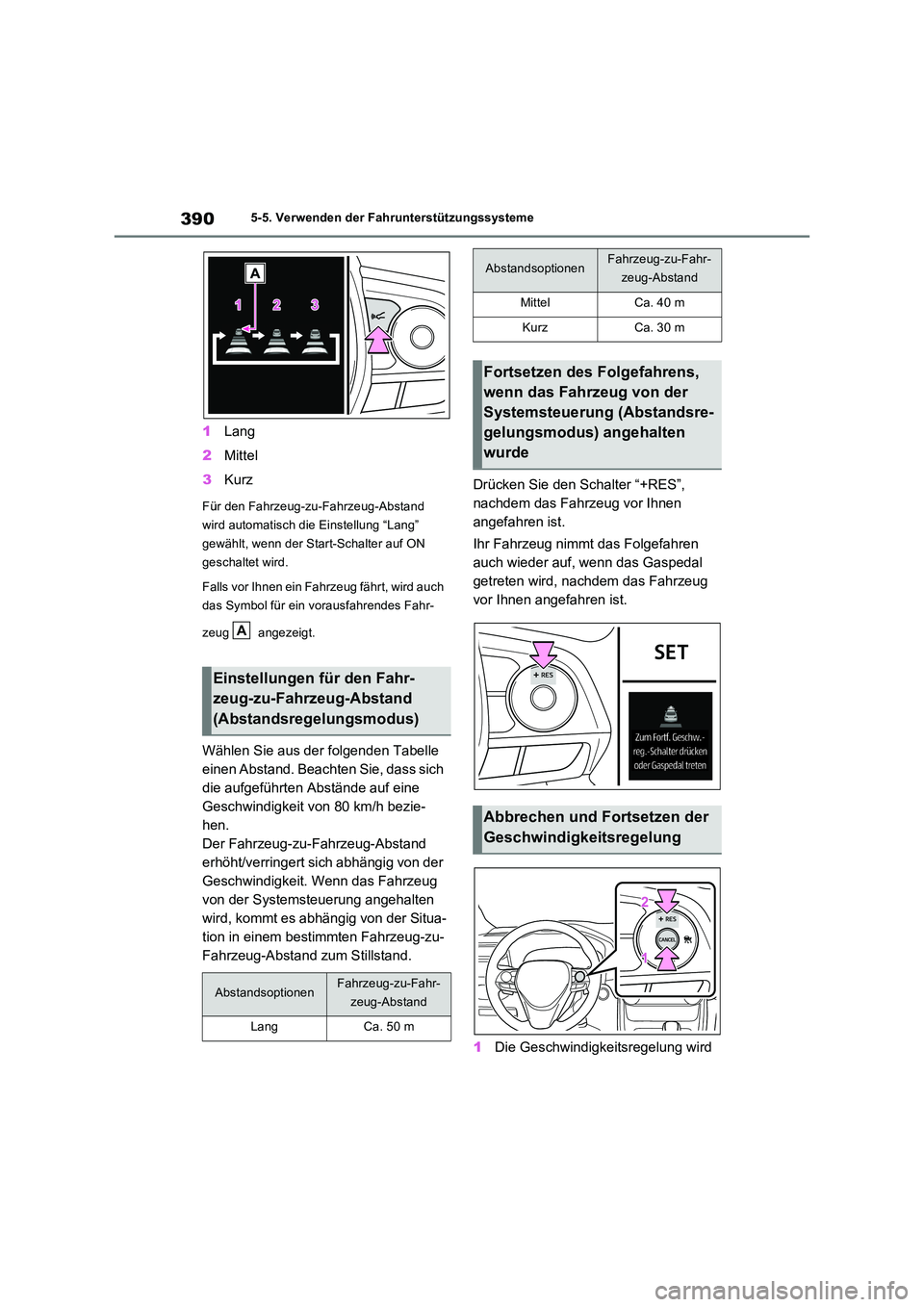

3905-5. Verwenden der Fahrunterstützungssysteme
1Lang
2 Mittel
3 Kurz
Für den Fahrzeug-zu-Fahrzeug-Abstand
wird automatisch die Einstellung “Lang”
gewählt, wenn der Start-Schalter auf ON
geschaltet wird.
Falls vor Ihnen ein Fahrzeug fährt, wird auch
das Symbol für ein vorausfahrendes Fahr-
zeug angezeigt.
Wählen Sie aus der folgenden Tabelle
einen Abstand. Beachten Sie, dass sich
die aufgeführten Abstände auf eine
Geschwindigkeit von 80 km/h bezie-
hen.
Der Fahrzeug-zu-Fahrzeug-Abstand
erhöht/verringert sich abhängig von der
Geschwindigkeit. Wenn das Fahrzeug
von der Systemsteuerung angehalten
wird, kommt es abhängig von der Situa-
tion in einem bestimmten Fahrzeug-zu-
Fahrzeug-Abstand zum Stillstand.
Drücken Sie den Schalter “+RES”,
nachdem das Fahrzeug vor Ihnen
angefahren ist.
Ihr Fahrzeug nimmt das Folgefahren
auch wieder auf, wenn das Gaspedal
getreten wird, nachdem das Fahrzeug
vor Ihnen angefahren ist.
1 Die Geschwindigkeitsregelung wird
Einstellungen für den Fahr-
zeug-zu-Fahrzeug-Abstand
(Abstandsregelungsmodus)
AbstandsoptionenFahrzeug-zu-Fahr-
zeug-Abstand
LangCa. 50 m
A
MittelCa. 40 m
KurzCa. 30 m
Fortsetzen des Folgefahrens,
wenn das Fahrzeug von der
Systemsteuerung (Abstandsre-
gelungsmodus) angehalten
wurde
Abbrechen und Fortsetzen der
Geschwindigkeitsregelung
AbstandsoptionenFahrzeug-zu-Fahr-
zeug-Abstand
