2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

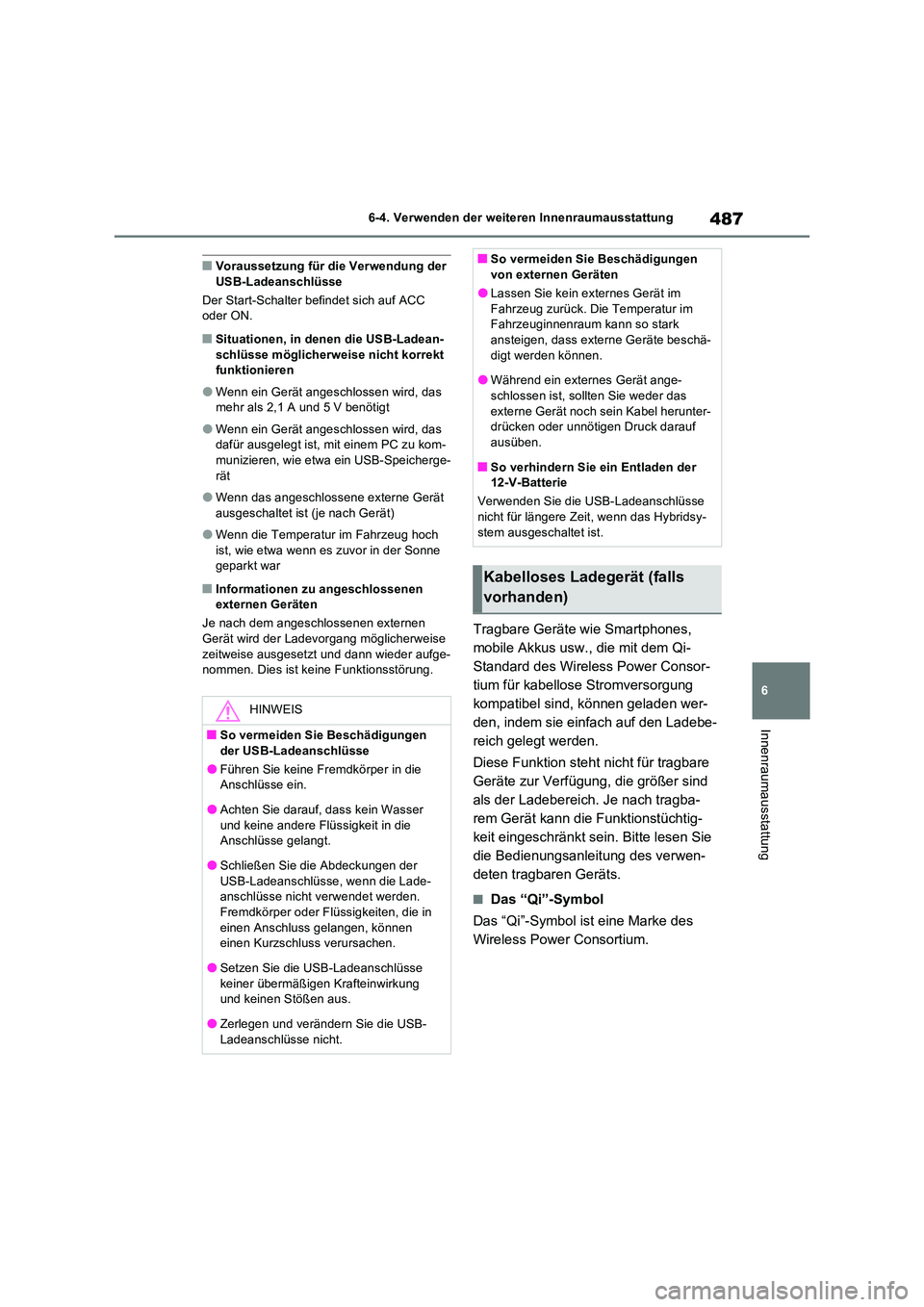

487
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
QVoraussetzung für die Verwendung der USB-Ladeanschlüsse
Der Start-Schalter befindet sich auf ACC oder ON.
QSituationen, in denen die USB-Ladean-
schlüsse möglicherweise nicht korrekt funktionieren
OWenn ein Gerät angeschlossen wird, das mehr als 2,1 A und 5 V benötigt
OWenn ein Gerät angeschlossen wird, das dafür ausgelegt ist, mit einem PC zu kom-munizieren, wie etwa ein USB-Speicherge-
rät
OWenn das angeschlossene externe Gerät
ausgeschaltet ist (je nach Gerät)
OWenn die Temperatur im Fahrzeug hoch
ist, wie etwa wenn es zuvor in der Sonne geparkt war
QInformationen zu angeschlossenen externen Geräten
Je nach dem angeschlossenen externen
Gerät wird der Ladevor gang möglicherweise zeitweise ausgesetzt und dann wieder aufge-nommen. Dies ist keine Funktionsstörung.
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion steht nicht für tragbare
Geräte zur Verfügung, die größer sind
als der Ladebereich. Je nach tragba-
rem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
QDas “Qi”-Symbol
Das “Qi”-Symbol ist eine Marke des
Wireless Power Consortium.
HINWEIS
QSo vermeiden Sie Beschädigungen der USB-Ladeanschlüsse
OFühren Sie keine Fremdkörper in die Anschlüsse ein.
OAchten Sie darauf, dass kein Wasser und keine andere Flüssigkeit in die Anschlüsse gelangt.
OSchließen Sie die Abdeckungen der USB-Ladeanschlüsse, wenn die Lade-anschlüsse nicht verwendet werden.
Fremdkörper oder Flüssigkeiten, die in einen Anschluss gelangen, können einen Kurzschluss verursachen.
OSetzen Sie die USB-Ladeanschlüsse keiner übermäßigen Krafteinwirkung und keinen Stößen aus.
OZerlegen und verändern Sie die USB-Ladeanschlüsse nicht.
QSo vermeiden Sie Beschädigungen von externen Geräten
OLassen Sie kein externes Gerät im
Fahrzeug zurück. Die Temperatur im Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-
digt werden können.
OWährend ein externes Gerät ange- schlossen ist, sollten Sie weder das
externe Gerät noch sein Kabel herunter- drücken oder unnötigen Druck darauf ausüben.
QSo verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie die USB-Ladeanschlüsse nicht für längere Zeit, wenn das Hybridsy-
stem ausgeschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)

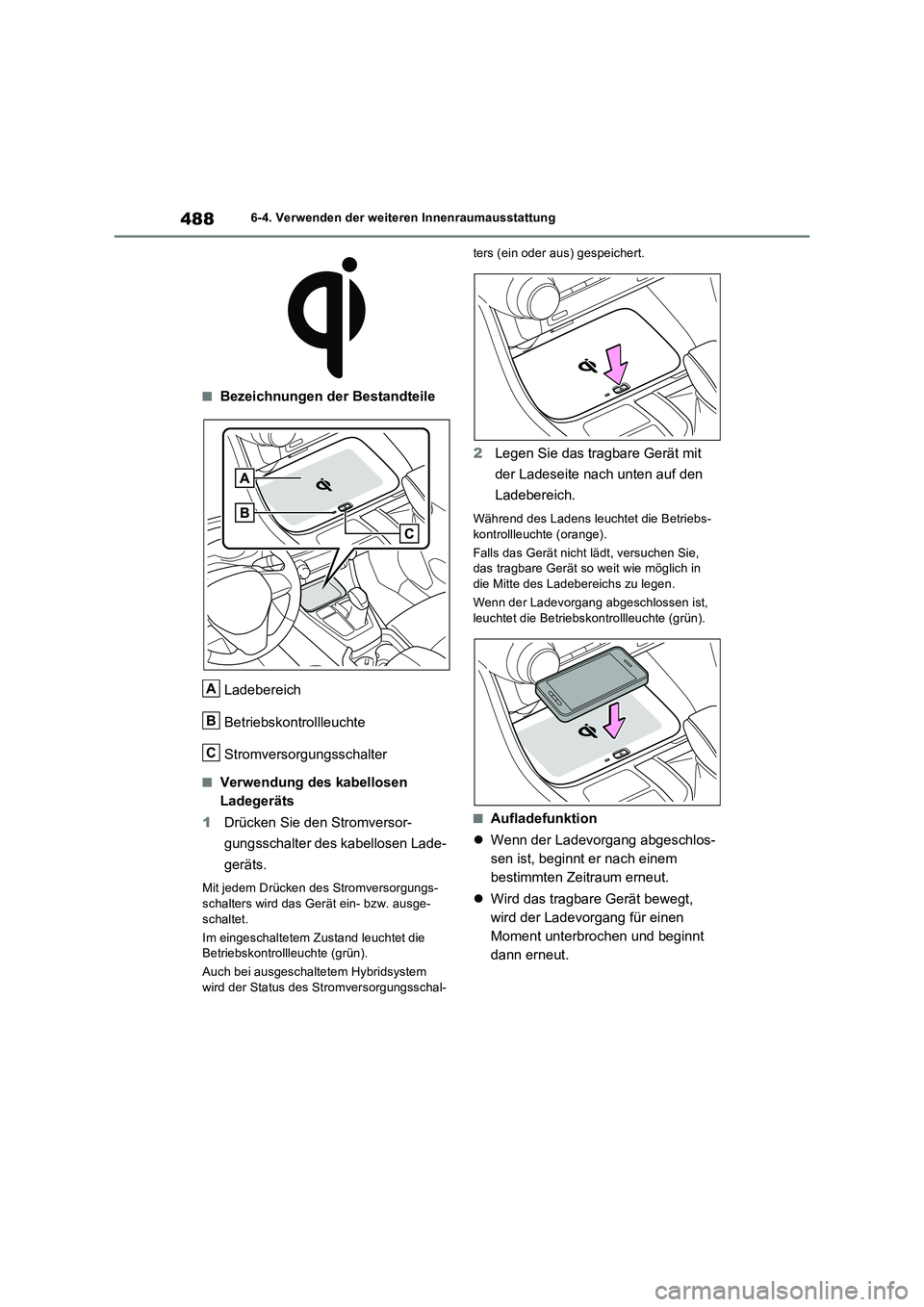

4886-4. Verwenden der weiteren Innenraumausstattung
QBezeichnungen der Bestandteile
Ladebereich
Betriebskontrollleuchte
Stromversorgungsschalter
QVerwendung des kabellosen
Ladegeräts
1Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
Mit jedem Drücken des Stromversorgungs-
schalters wird das Gerät ein- bzw. ausge-
schaltet.
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Hybridsystem
wird der Status des Stromversorgungsschal-ters (ein oder aus) gespeichert.
2Legen Sie das tragbare Gerät mit
der Ladeseite nach unten auf den
Ladebereich.
Während des Ladens leuchtet die Betriebs-
kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
QAufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wird das tragbare Gerät bewegt,
wird der Ladevorgang für einen
Moment unterbrochen und beginnt
dann erneut.
A
B
C

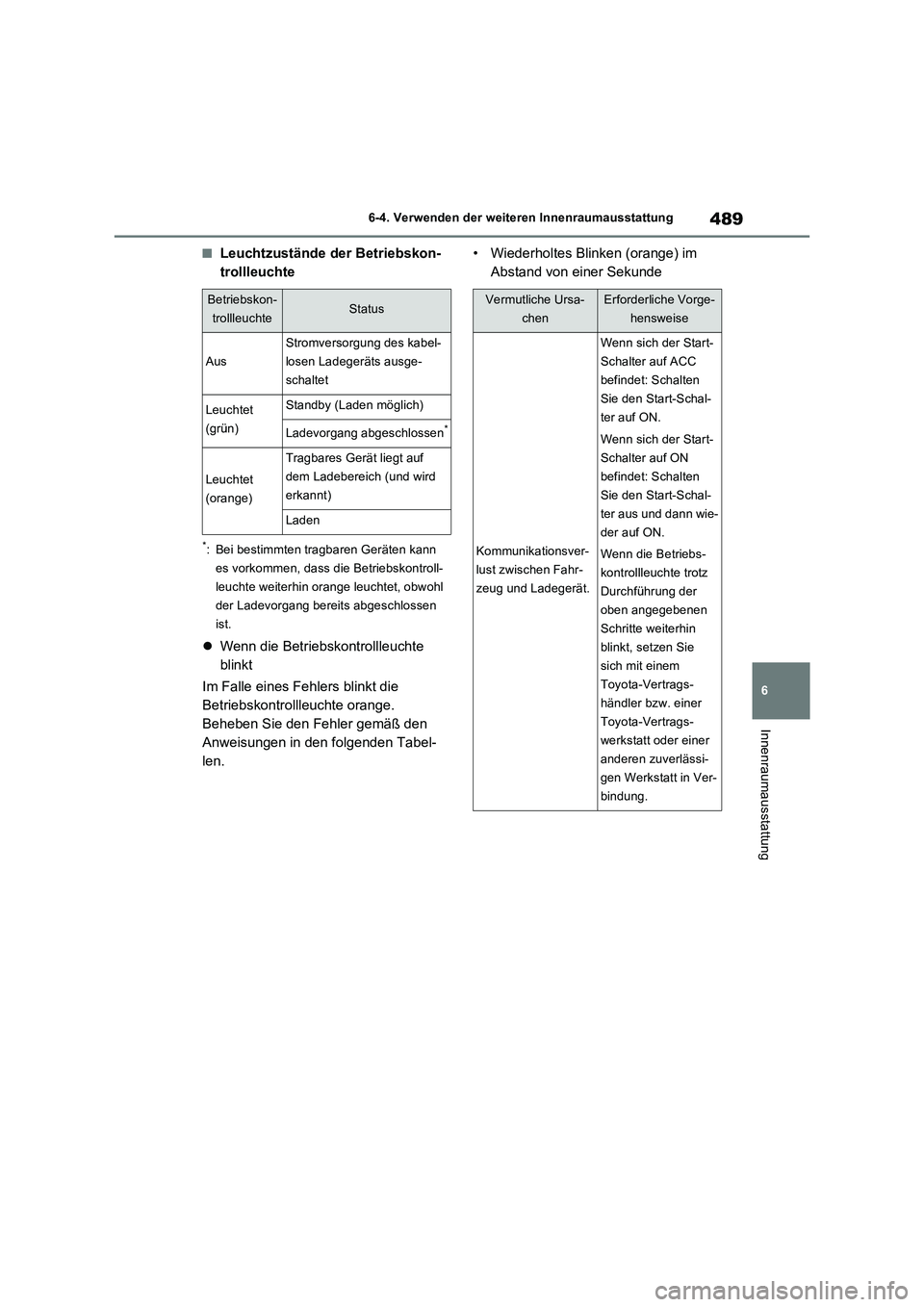

489
6 6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
QLeuchtzustände der Betriebskon-
trollleuchte
*: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet, obwohl
der Ladevorgang bereits abgeschlossen
ist.
Wenn die Betriebskontrollleuchte
blinkt
Im Falle eines Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.• Wiederholtes Blinken (orange) im
Abstand von einer Sekunde
Betriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)
Ladevorgang abgeschlossen*
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Wenn sich der Start-
Schalter auf ACC
befindet: Schalten
Sie den Start-Schal-
ter auf ON.
Wenn sich der Start-
Schalter auf ON
befindet: Schalten
Sie den Start-Schal-
ter aus und dann wie-
der auf ON.
Wenn die Betriebs-
kontrollleuchte trotz
Durchführung der
oben angegebenen
Schritte weiterhin
blinkt, setzen Sie
sich mit einem
Toyota-Vertrags-
händler bzw. einer
Toyota-Vertrags-
werkstatt oder einer
anderen zuverlässi-
gen Werkstatt in Ver-
bindung.

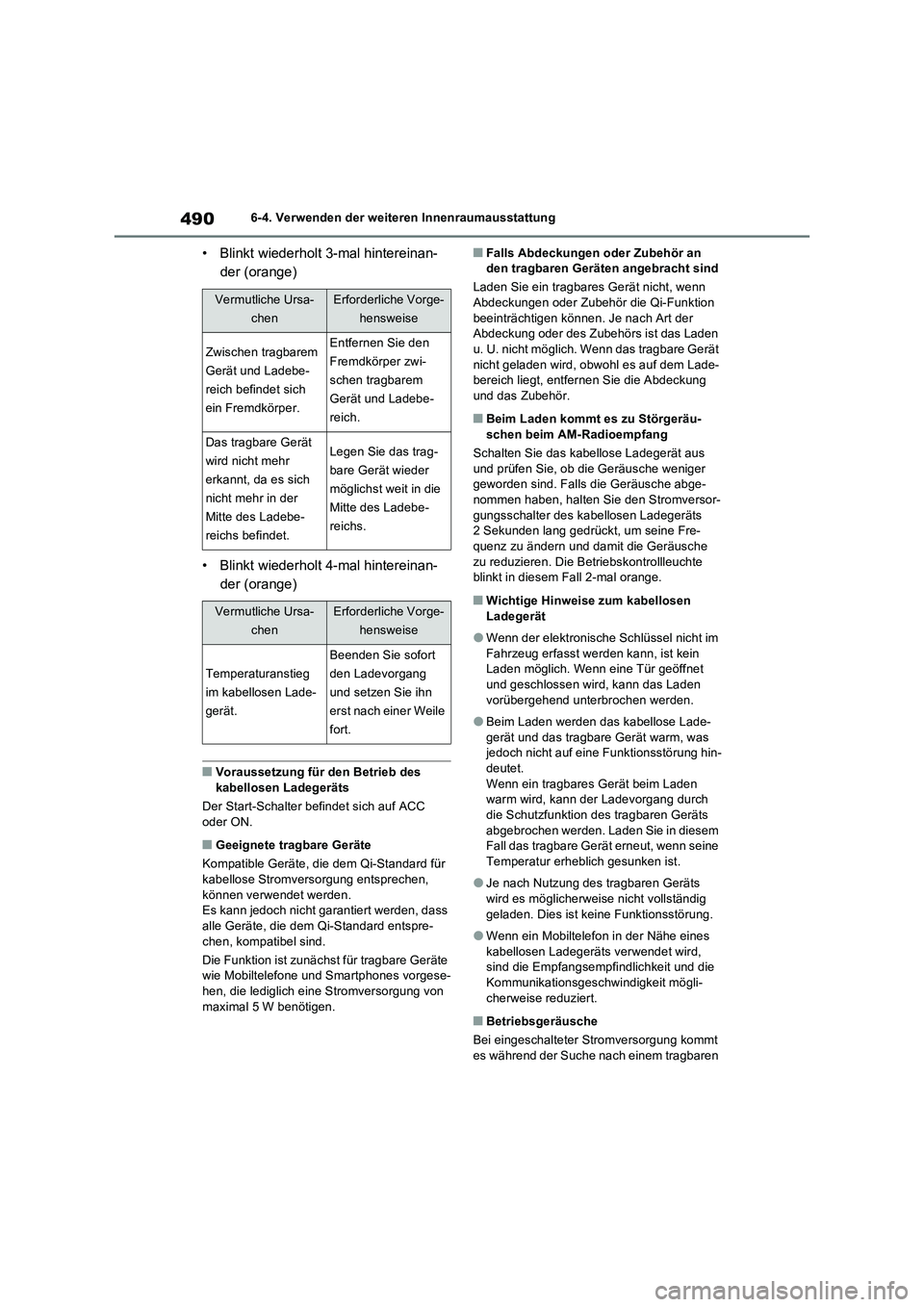

4906-4. Verwenden der weiteren Innenraumausstattung
• Blinkt wiederholt 3-mal hintereinan-
der (orange)
• Blinkt wiederholt 4-mal hintereinan-
der (orange)
QVoraussetzung für den Betrieb des
kabellosen Ladegeräts
Der Start-Schalter befindet sich auf ACC
oder ON.
QGeeignete tragbare Geräte
Kompatible Geräte, die dem Qi-Standard für
kabellose Stromversorgung entsprechen,
können verwendet werden.
Es kann jedoch nicht garantiert werden, dass
alle Geräte, die dem Qi-Standard entspre-
chen, kompatibel sind.
Die Funktion ist zunächst für tragbare Geräte
wie Mobiltelefone und Smartphones vorgese-
hen, die lediglich eine Stromversorgung von
maximal 5 W benötigen.
QFalls Abdeckungen oder Zubehör an
den tragbaren Geräten angebracht sind
Laden Sie ein tragbares Gerät nicht, wenn
Abdeckungen oder Zubehör die Qi-Funktion
beeinträchtigen können. Je nach Art der
Abdeckung oder des Zubehörs ist das Laden
u. U. nicht möglich. Wenn das tragbare Gerät
nicht geladen wird, obwohl es auf dem Lade-
bereich liegt, entfernen Sie die Abdeckung
und das Zubehör.
QBeim Laden kommt es zu Störgeräu-
schen beim AM-Radioempfang
Schalten Sie das kabellose Ladegerät aus
und prüfen Sie, ob die Geräusche weniger
geworden sind. Falls die Geräusche abge-
nommen haben, halten Sie den Stromversor-
gungsschalter des kabellosen Ladegeräts
2 Sekunden lang gedrückt, um seine Fre-
quenz zu ändern und damit die Geräusche
zu reduzieren. Die Betriebskontrollleuchte
blinkt in diesem Fall 2-mal orange.
QWichtige Hinweise zum kabellosen
Ladegerät
OWenn der elektronische Schlüssel nicht im
Fahrzeug erfasst werden kann, ist kein
Laden möglich. Wenn eine Tür geöffnet
und geschlossen wird, kann das Laden
vorübergehend unterbrochen werden.
OBeim Laden werden das kabellose Lade-
gerät und das tragbare Gerät warm, was
jedoch nicht auf eine Funktionsstörung hin-
deutet.
Wenn ein tragbares Gerät beim Laden
warm wird, kann der Ladevorgang durch
die Schutzfunktion des tragbaren Geräts
abgebrochen werden. Laden Sie in diesem
Fall das tragbare Gerät erneut, wenn seine
Temperatur erheblich gesunken ist.
OJe nach Nutzung des tragbaren Geräts
wird es möglicherweise nicht vollständig
geladen. Dies ist keine Funktionsstörung.
OWenn ein Mobiltelefon in der Nähe eines
kabellosen Ladegeräts verwendet wird,
sind die Empfangsempfindlichkeit und die
Kommunikationsgeschwindigkeit mögli-
cherweise reduziert.
QBetriebsgeräusche
Bei eingeschalteter Stromversorgung kommt
es während der Suche nach einem tragbaren
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Zwischen tragbarem
Gerät und Ladebe-
reich befindet sich
ein Fremdkörper.Entfernen Sie den
Fremdkörper zwi-
schen tragbarem
Gerät und Ladebe-
reich.
Das tragbare Gerät
wird nicht mehr
erkannt, da es sich
nicht mehr in der
Mitte des Ladebe-
reichs befindet.Legen Sie das trag-
bare Gerät wieder
möglichst weit in die
Mitte des Ladebe-
reichs.
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Temperaturanstieg
im kabellosen Lade-
gerät.
Beenden Sie sofort
den Ladevorgang
und setzen Sie ihn
erst nach einer Weile
fort.

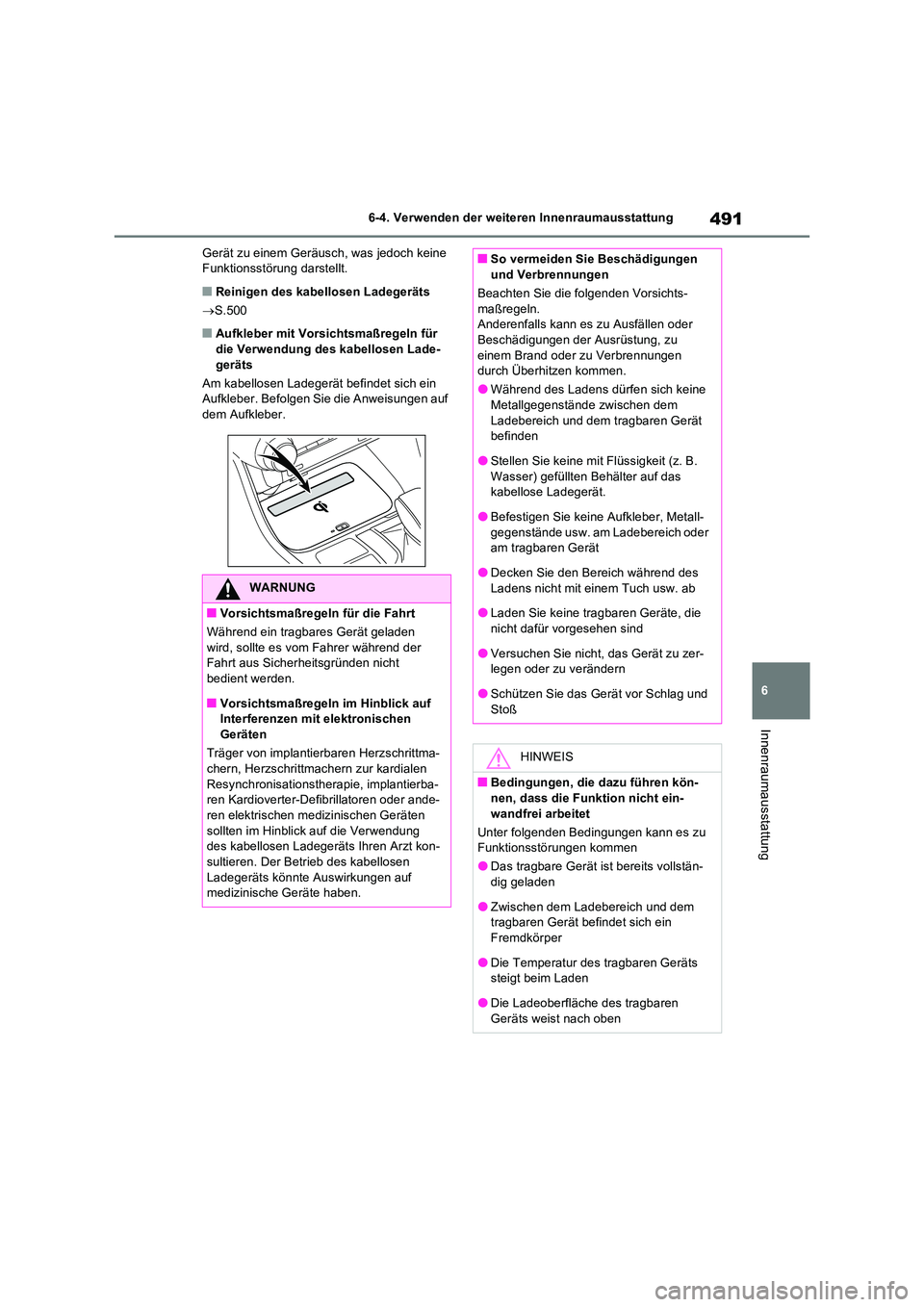

491
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Gerät zu einem Geräusch, was jedoch keine Funktionsstörung darstellt.
QReinigen des kabellosen Ladegeräts
 S.500
QAufkleber mit Vorsichtsmaßregeln für die Verwendung des kabellosen Lade-
geräts
Am kabellosen Ladegerät befindet sich ein Aufkleber. Befolgen Sie die Anweisungen auf dem Aufkleber.
WARNUNG
QVorsichtsmaßregeln für die Fahrt
Während ein tragbares Gerät geladen wird, sollte es vom Fahrer während der Fahrt aus Sicherheitsgründen nicht
bedient werden.
QVorsichtsmaßregeln im Hinblick auf Interferenzen mit elektronischen
Geräten
Träger von implantierbaren Herzschrittma- chern, Herzschrittmachern zur kardialen
Resynchronisationstherapie, implantierba- ren Kardioverter-Defibrillatoren oder ande-ren elektrischen medizinischen Geräten
sollten im Hinblick auf die Verwendung des kabellosen Ladegeräts Ihren Arzt kon-sultieren. Der Betrieb des kabellosen
Ladegeräts könnte Auswirkungen auf medizinische Geräte haben.
QSo vermeiden Sie Beschädigungen und Verbrennungen
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu Ausfällen oder Beschädigungen der Ausrüstung, zu
einem Brand oder zu Verbrennungen durch Überhitzen kommen.
OWährend des Ladens dürfen sich keine Metallgegenstände zwischen dem
Ladebereich und dem tragbaren Gerät befinden
OStellen Sie keine mit Flüssigkeit (z. B.
Wasser) gefüllten Behälter auf das kabellose Ladegerät.
OBefestigen Sie keine Aufkleber, Metall-
gegenstände usw. am Ladebereich oder am tragbaren Gerät
ODecken Sie den Bereich während des
Ladens nicht mit einem Tuch usw. ab
OLaden Sie keine tragbaren Geräte, die nicht dafür vorgesehen sind
OVersuchen Sie nicht, das Gerät zu zer-legen oder zu verändern
OSchützen Sie das Gerät vor Schlag und
Stoß
HINWEIS
QBedingungen, die dazu führen kön- nen, dass die Funktion nicht ein-
wandfrei arbeitet
Unter folgenden Bedingungen kann es zu Funktionsstörungen kommen
ODas tragbare Gerät ist bereits vollstän-dig geladen
OZwischen dem Ladebereich und dem tragbaren Gerät befindet sich ein Fremdkörper
ODie Temperatur des tragbaren Geräts steigt beim Laden
ODie Ladeoberfläche des tragbaren
Geräts weist nach oben

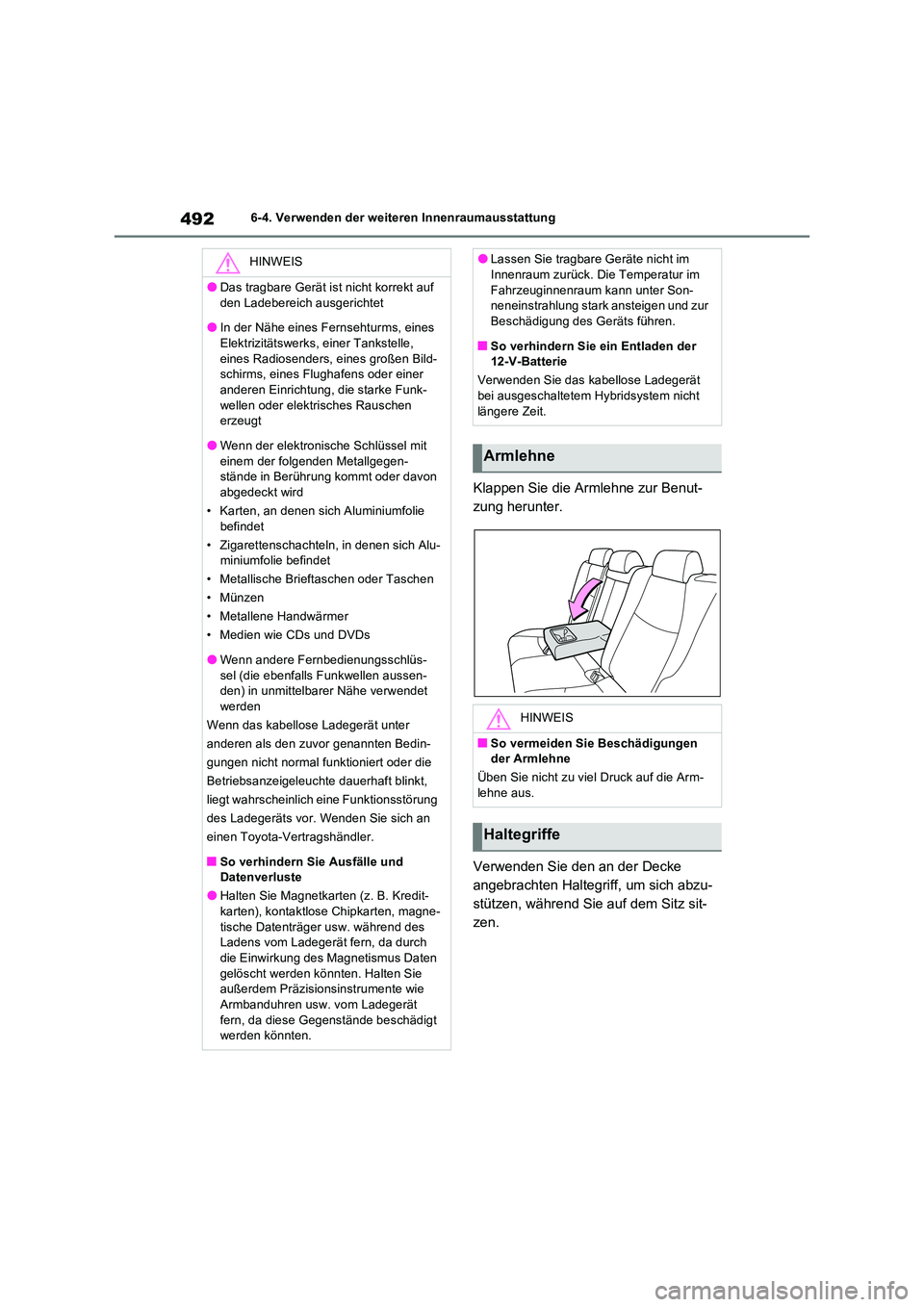

4926-4. Verwenden der weiteren Innenraumausstattung
Klappen Sie die Armlehne zur Benut-
zung herunter.
Verwenden Sie den an der Decke
angebrachten Haltegriff, um sich abzu-
stützen, während Sie auf dem Sitz sit-
zen.
HINWEIS
ODas tragbare Gerät ist nicht korrekt auf
den Ladebereich ausgerichtet
OIn der Nähe eines Fernsehturms, eines Elektrizitätswerks, einer Tankstelle,
eines Radiosenders, eines großen Bild- schirms, eines Flughafens oder einer anderen Einrichtung, die starke Funk-
wellen oder elektrisches Rauschen erzeugt
OWenn der elektronische Schlüssel mit
einem der folgenden Metallgegen- stände in Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie
befindet
• Zigarettenschachteln, in denen sich Alu- miniumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
OWenn andere Fernbedienungsschlüs-
sel (die ebenfalls Funkwellen aussen- den) in unmittelbarer Nähe verwendet werden
Wenn das kabellose Ladegerät unter
anderen als den zuvor genannten Bedin-
gungen nicht normal funktioniert oder die
Betriebsanzeigeleuchte dauerhaft blinkt,
liegt wahrscheinlich eine Funktionsstörung
des Ladegeräts vor. Wenden Sie sich an
einen Toyota-Vertragshändler.
QSo verhindern Sie Ausfälle und Datenverluste
OHalten Sie Magnetkarten (z. B. Kredit-
karten), kontaktlose Chipkarten, magne- tische Datenträger usw. während des Ladens vom Ladegerät fern, da durch
die Einwirkung des Magnetismus Daten gelöscht werden könnten. Halten Sie außerdem Präzisionsinstrumente wie
Armbanduhren usw. vom Ladegerät fern, da diese Gegenstände beschädigt werden könnten.
OLassen Sie tragbare Geräte nicht im Innenraum zurück. Die Temperatur im
Fahrzeuginnenraum kann unter Son- neneinstrahlung stark ansteigen und zur Beschädigung des Geräts führen.
QSo verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie das kabellose Ladegerät bei ausgeschaltetem Hybridsystem nicht
längere Zeit.
Armlehne
HINWEIS
QSo vermeiden Sie Beschädigungen der Armlehne
Üben Sie nicht zu viel Druck auf die Arm-
lehne aus.

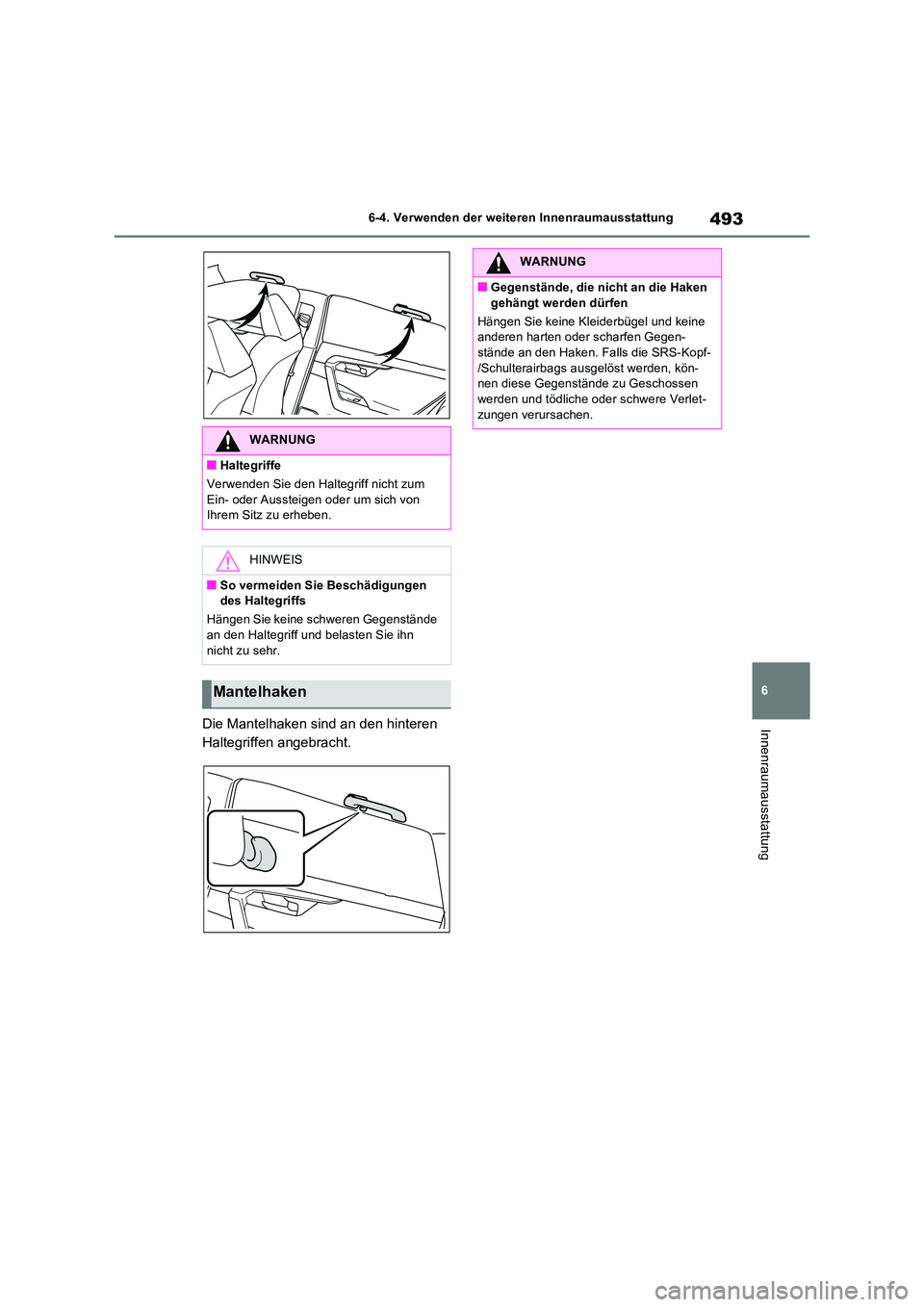

Haltegriffe

493
6
6-4. Verwenden der weiteren Innenraumausstattung
InnenraumausstattungDie Mantelhaken sind an den hinteren
Haltegriffen angebracht.
WARNUNG
QHaltegriffe
Verwenden Sie den Haltegriff nicht zum
Ein- oder Aussteigen oder um sich von Ihrem Sitz zu erheben.
HINWEIS
QSo vermeiden Sie Beschädigungen des Haltegriffs
Hängen Sie keine schweren Gegenstände an den Haltegriff und belasten Sie ihn
nicht zu sehr.
Mantelhaken
WARNUNG
QGegenstände, die nicht an die Haken
gehängt werden dürfen
Hängen Sie keine Kleiderbügel und keine anderen harten oder scharfen Gegen-stände an den Haken. Falls die SRS-Kopf-
/Schulterairbags ausgelöst werden, kön- nen diese Gegenstände zu Geschossen werden und tödliche oder schwere Verlet-
zungen verursachen.

4946-4. Verwenden der weiteren Innenraumausstattung
