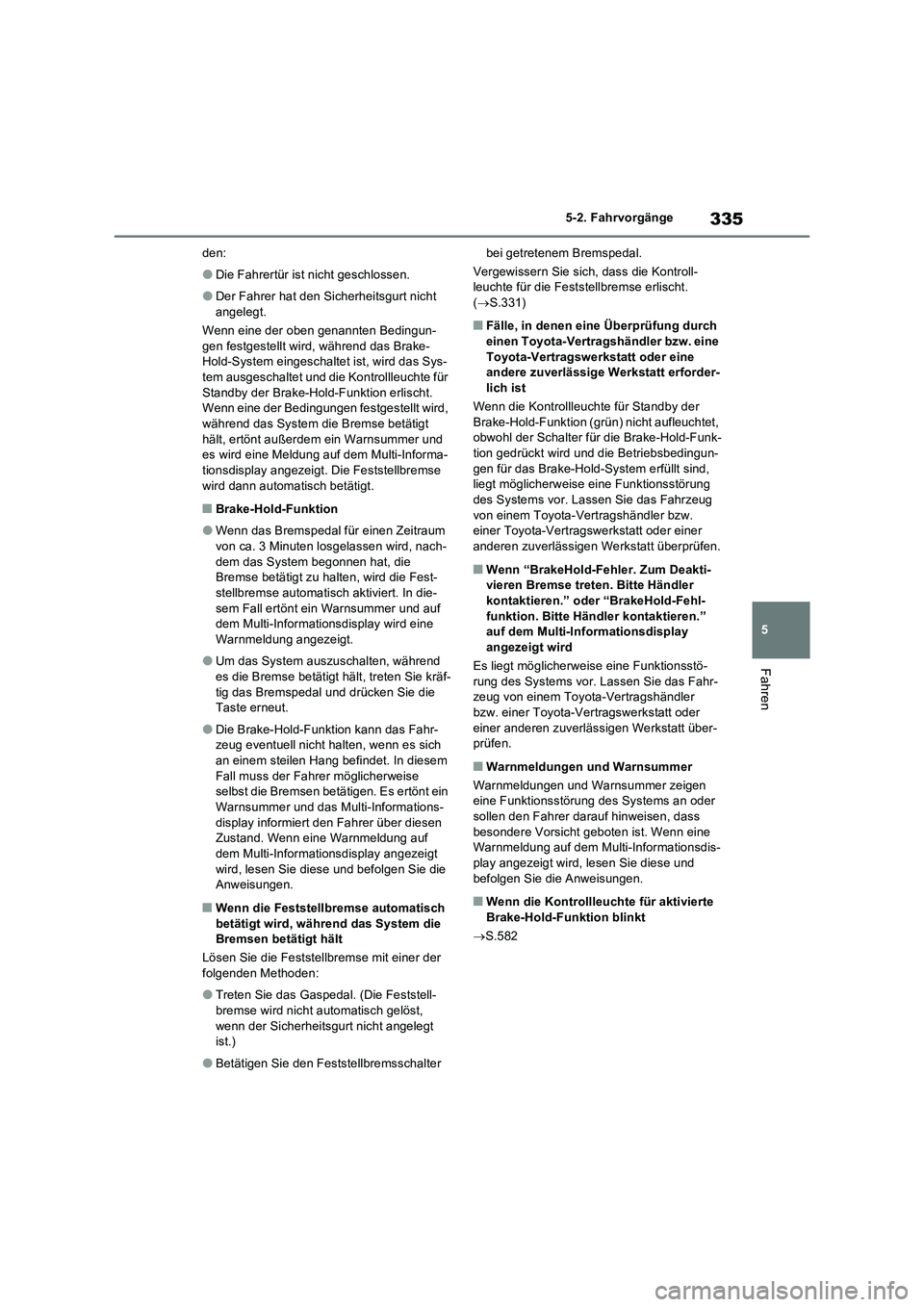

335
5 5-2. Fahrvorgänge
Fahren
den:
ODie Fahrertür ist nicht geschlossen.
ODer Fahrer hat den Sicherheitsgurt nicht
angelegt.
Wenn eine der oben genannten Bedingun-
gen festgestellt wird, während das Brake-
Hold-System eingeschaltet ist, wird das Sys-
tem ausgeschaltet und die Kontrollleuchte für
Standby der Brake-Hold-Funktion erlischt.
Wenn eine der Bedingungen festgestellt wird,
während das System die Bremse betätigt
hält, ertönt außerdem ein Warnsummer und
es wird eine Meldung auf dem Multi-Informa-
tionsdisplay angezeigt. Die Feststellbremse
wird dann automatisch betätigt.
QBrake-Hold-Funktion
OWenn das Bremspedal für einen Zeitraum
von ca. 3 Minuten losgelassen wird, nach-
dem das System begonnen hat, die
Bremse betätigt zu halten, wird die Fest-
stellbremse automatisch aktiviert. In die-
sem Fall ertönt ein Warnsummer und auf
dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
OUm das System auszuschalten, während
es die Bremse betätigt hält, treten Sie kräf-
tig das Bremspedal und drücken Sie die
Taste erneut.
ODie Brake-Hold-Funktion kann das Fahr-
zeug eventuell nicht halten, wenn es sich
an einem steilen Hang befindet. In diesem
Fall muss der Fahrer möglicherweise
selbst die Bremsen betätigen. Es ertönt ein
Warnsummer und das Multi-Informations-
display informiert den Fahrer über diesen
Zustand. Wenn eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie die
Anweisungen.
QWenn die Feststellbremse automatisch
betätigt wird, während das System die
Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der
folgenden Methoden:
OTreten Sie das Gaspedal. (Die Feststell-
bremse wird nicht automatisch gelöst,
wenn der Sicherheitsgurt nicht angelegt
ist.)
OBetätigen Sie den Feststellbremsschalter bei getretenem Bremspedal.
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse erlischt.
(S.331)
QFälle, in denen eine Überprüfung durch
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere zuverlässige Werkstatt erforder-
lich ist
Wenn die Kontrollleuchte für Standby der
Brake-Hold-Funktion (grün) nicht aufleuchtet,
obwohl der Schalter für die Brake-Hold-Funk-
tion gedrückt wird und die Betriebsbedingun-
gen für das Brake-Hold-System erfüllt sind,
liegt möglicherweise eine Funktionsstörung
des Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
QWenn “BrakeHold-Fehler. Zum Deakti-
vieren Bremse treten. Bitte Händler
kontaktieren.” oder “BrakeHold-Fehl-
funktion. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QWarnmeldungen und Warnsummer
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht geboten ist. Wenn eine
Warnmeldung auf dem Multi-Informationsdis-
play angezeigt wird, lesen Sie diese und
befolgen Sie die Anweisungen.
QWenn die Kontrollleuchte für aktivierte
Brake-Hold-Funktion blinkt
S.582

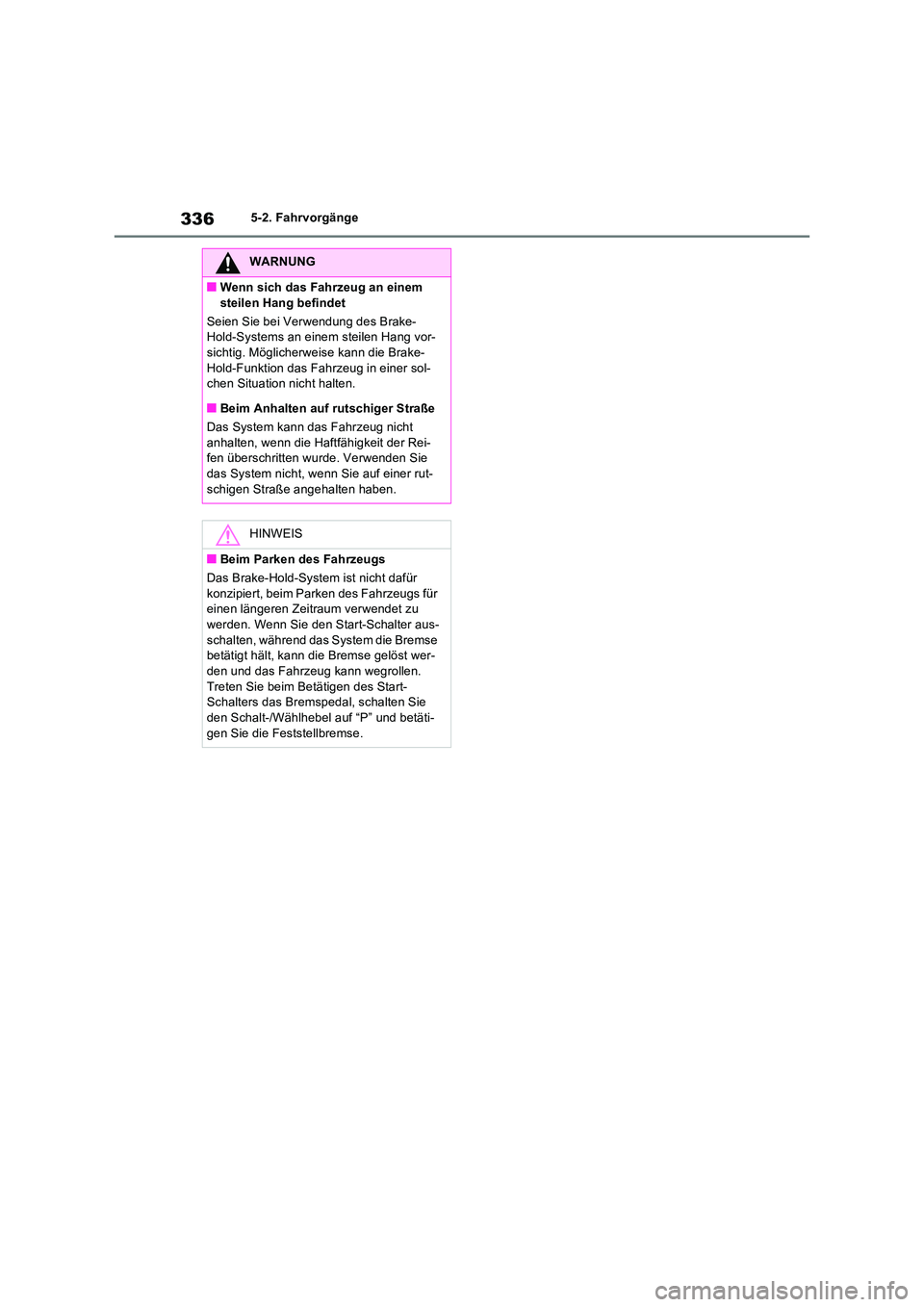

3365-2. Fahrvorgänge
WARNUNG
QWenn sich das Fahrzeug an einem
steilen Hang befindet
Seien Sie bei Verwendung des Brake- Hold-Systems an einem steilen Hang vor-sichtig. Möglicherweise kann die Brake-
Hold-Funktion das Fahrzeug in einer sol- chen Situation nicht halten.
QBeim Anhalten auf rutschiger Straße
Das System kann das Fahrzeug nicht
anhalten, wenn die Haftfähigkeit der Rei- fen überschritten wurde. Verwenden Sie das System nicht, wenn Sie auf einer rut-
schigen Straße angehalten haben.
HINWEIS
QBeim Parken des Fahrzeugs
Das Brake-Hold-System ist nicht dafür
konzipiert, beim Parken des Fahrzeugs für einen längeren Zeitraum verwendet zu werden. Wenn Sie den Start-Schalter aus-
schalten, während das System die Bremse betätigt hält, kann die Bremse gelöst wer-den und das Fahrzeug kann wegrollen.
Treten Sie beim Betätigen des Start- Schalters das Bremspedal, schalten Sie den Schalt-/Wählhebel auf “P” und betäti-
gen Sie die Feststellbremse.

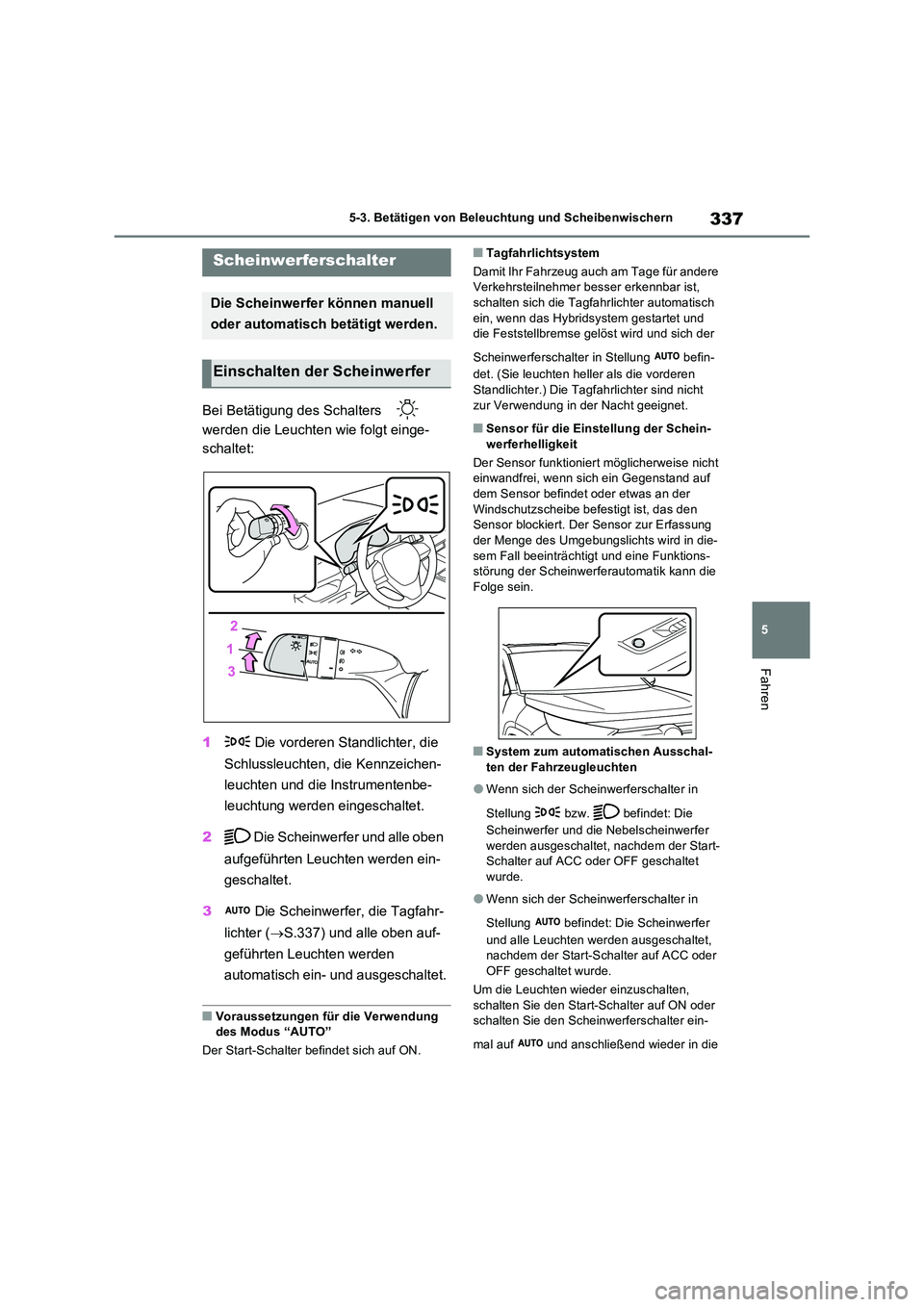

337
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
5-3.Betätige n v on Bele uchtung und Sc heibenwisch ern
Bei Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Die vorderen Standlichter, die
Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbe-
leuchtung werden eingeschaltet.
2 Die Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Die Scheinwerfer, die Tagfahr-
lichter ( S.337) und alle oben auf-
geführten Leuchten werden
automatisch ein- und ausgeschaltet.
QVoraussetzungen für die Verwendung des Modus “AUTO”
Der Start-Schalter befindet sich auf ON.
QTagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar ist, schalten sich die Tagfahrlichter automatisch
ein, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird und sich der
Scheinwerferschalter in Stellung befin-
det. (Sie leuchten heller als die vorderen Standlichter.) Die Tagfahrlichter sind nicht
zur Verwendung in der Nacht geeignet.
QSensor für die Einstellung der Schein- werferhelligkeit
Der Sensor funktionier t möglicherweise nicht einwandfrei, wenn sich ein Gegenstand auf
dem Sensor befindet oder etwas an der Windschutzscheibe befestigt ist, das den Sensor blockiert. Der Sensor zur Erfassung
der Menge des Umgebungslichts wird in die- sem Fall beeinträchtigt und eine Funktions-störung der Scheinwerfe rautomatik kann die
Folge sein.
QSystem zum automatischen Ausschal- ten der Fahrzeugleuchten
OWenn sich der Scheinwerferschalter in
Stellung bzw. befindet: Die
Scheinwerfer und die Nebelscheinwerfer werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet
wurde.
OWenn sich der Scheinwerferschalter in
Stellung befindet: Die Scheinwerfer
und alle Leuchten werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Start-Schalter auf ON oder schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in die
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betätigt werden.
Einschalten der Scheinwerfer

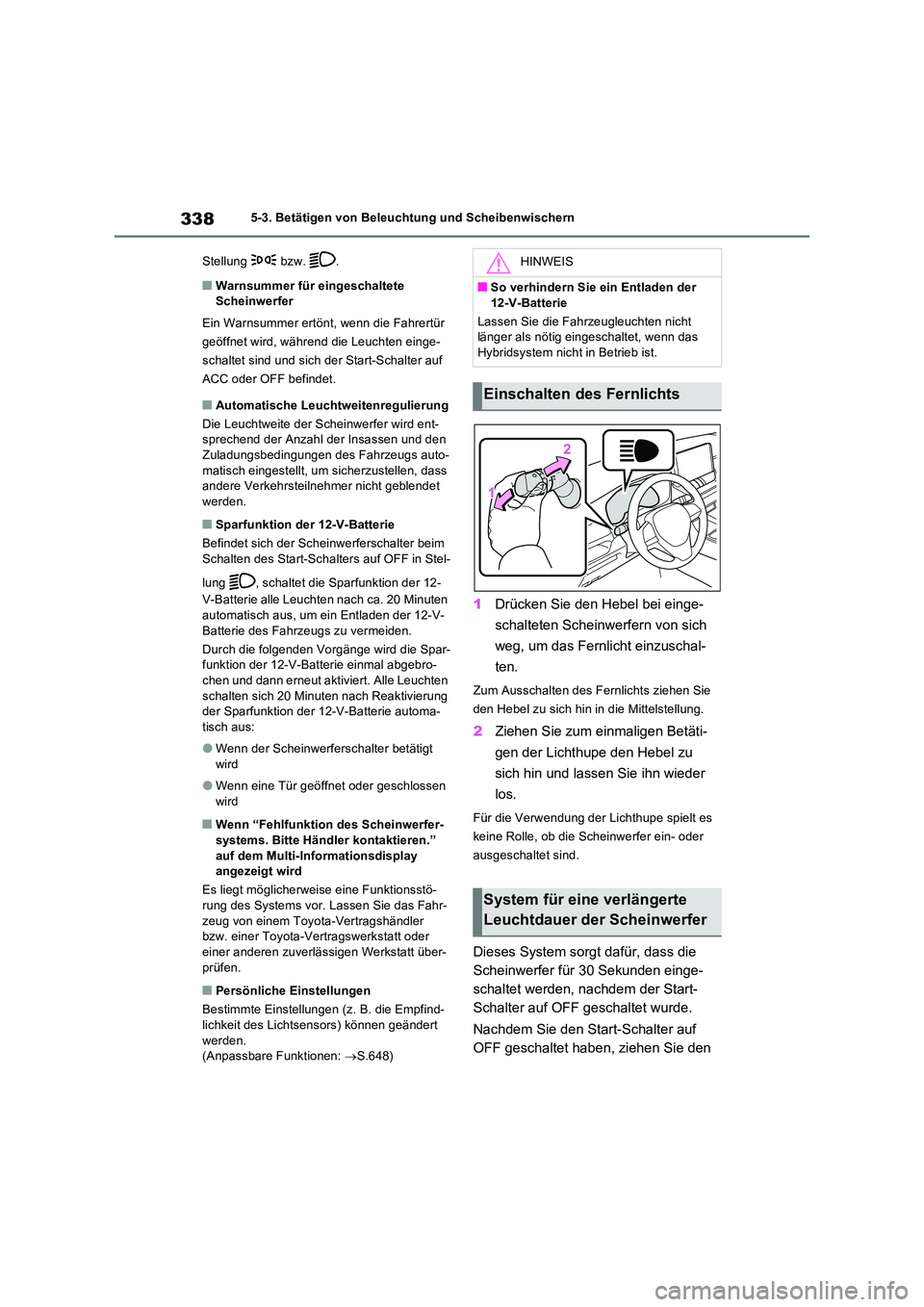

3385-3. Betätigen von Beleuchtung und Scheibenwischern
Stellung bzw. .
QWarnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn die Fahrertür
geöffnet wird, während die Leuchten einge-
schaltet sind und sich der Start-Schalter auf
ACC oder OFF befindet.
QAutomatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs auto-
matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.
QSparfunktion der 12-V-Batterie
Befindet sich der Scheinwerferschalter beim
Schalten des Start-Schalters auf OFF in Stel-
lung , schaltet die Sparfunktion der 12-
V-Batterie alle Leuchten nach ca. 20 Minuten automatisch aus, um ein Entladen der 12-V-
Batterie des Fahrzeugs zu vermeiden.
Durch die folgenden Vorgänge wird die Spar- funktion der 12-V-Batt erie einmal abgebro- chen und dann erneut aktiviert. Alle Leuchten
schalten sich 20 Minuten nach Reaktivierung der Sparfunktion der 12-V-Batterie automa-tisch aus:
OWenn der Scheinwerferschalter betätigt wird
OWenn eine Tür geöffnet oder geschlossen wird
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind- lichkeit des Lichts ensors) können geändert
werden. (Anpassbare Funktionen: S.648)
1Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Start-
Schalter auf OFF geschaltet wurde.
Nachdem Sie den Start-Schalter auf
OFF geschaltet haben, ziehen Sie den
HINWEIS
QSo verhindern Sie ein Entladen der
12-V-Batterie
Lassen Sie die Fahrzeugleuchten nicht länger als nötig eingeschaltet, wenn das Hybridsystem nicht in Betrieb ist.
Einschalten des Fernlichts
System für eine verlängerte
Leuchtdauer der Scheinwerfer

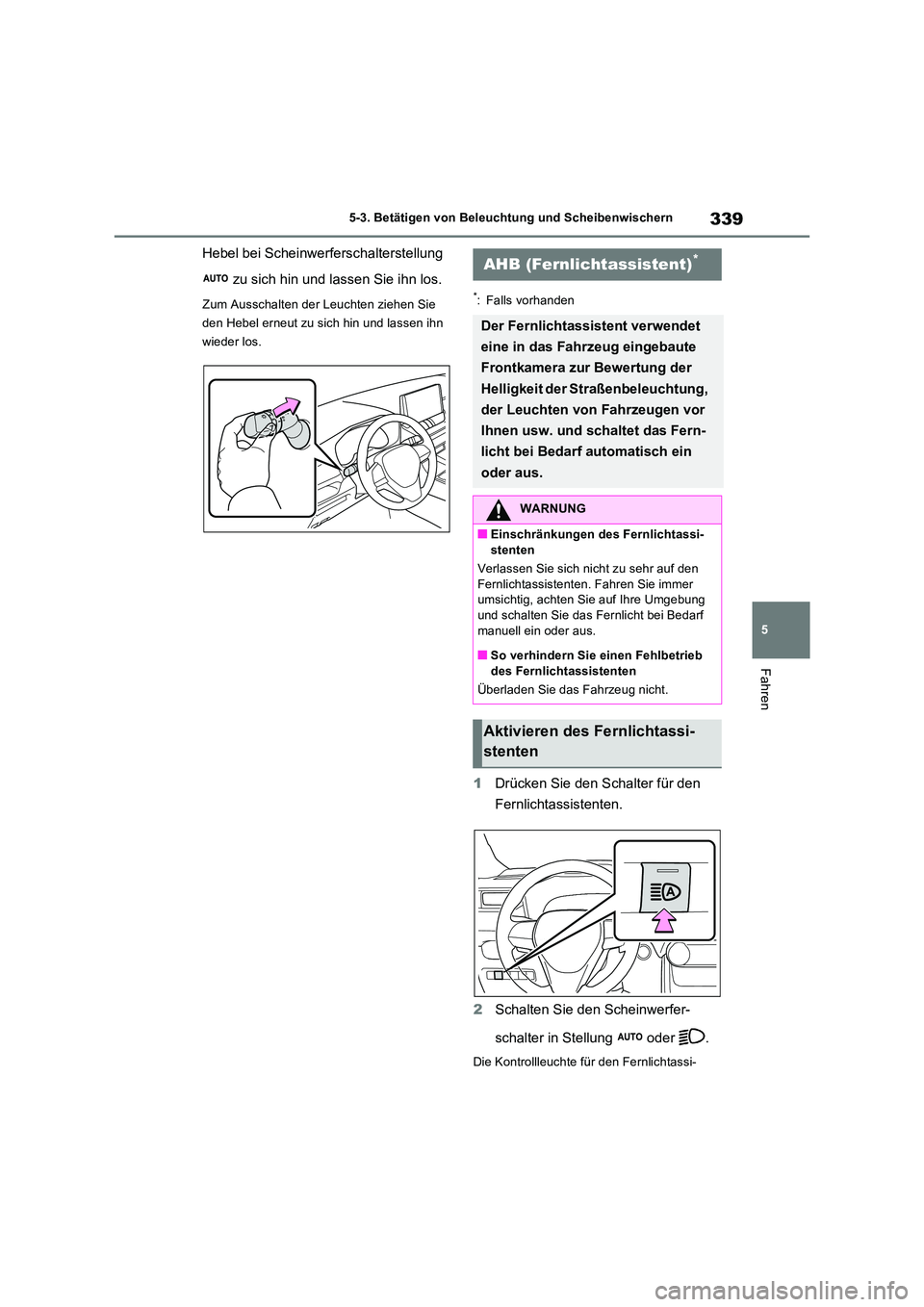

339
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
Hebel bei Scheinwerferschalterstellung
zu sich hin und lassen Sie ihn los.
Zum Ausschalten der Leuchten ziehen Sie
den Hebel erneut zu sich hin und lassen ihn
wieder los.
*: Falls vorhanden
1 Drücken Sie den Schalter für den
Fernlichtassistenten.
2 Schalten Sie den Scheinwerfer-
schalter in Stellung oder .
Die Kontrollleuchte für den Fernlichtassi-
AHB (Fernlichtassistent)*
Der Fernlichtassistent verwendet
eine in das Fahrzeug eingebaute
Frontkamera zur Bewertung der
Helligkeit der Straßenbeleuchtung,
der Leuchten von Fahrzeugen vor
Ihnen usw. und schaltet das Fern-
licht bei Bedarf automatisch ein
oder aus.
WARNUNG
QEinschränkungen des Fernlichtassi- stenten
Verlassen Sie sich nicht zu sehr auf den
Fernlichtassistenten. Fahren Sie immer umsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf
manuell ein oder aus.
QSo verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassi-
stenten

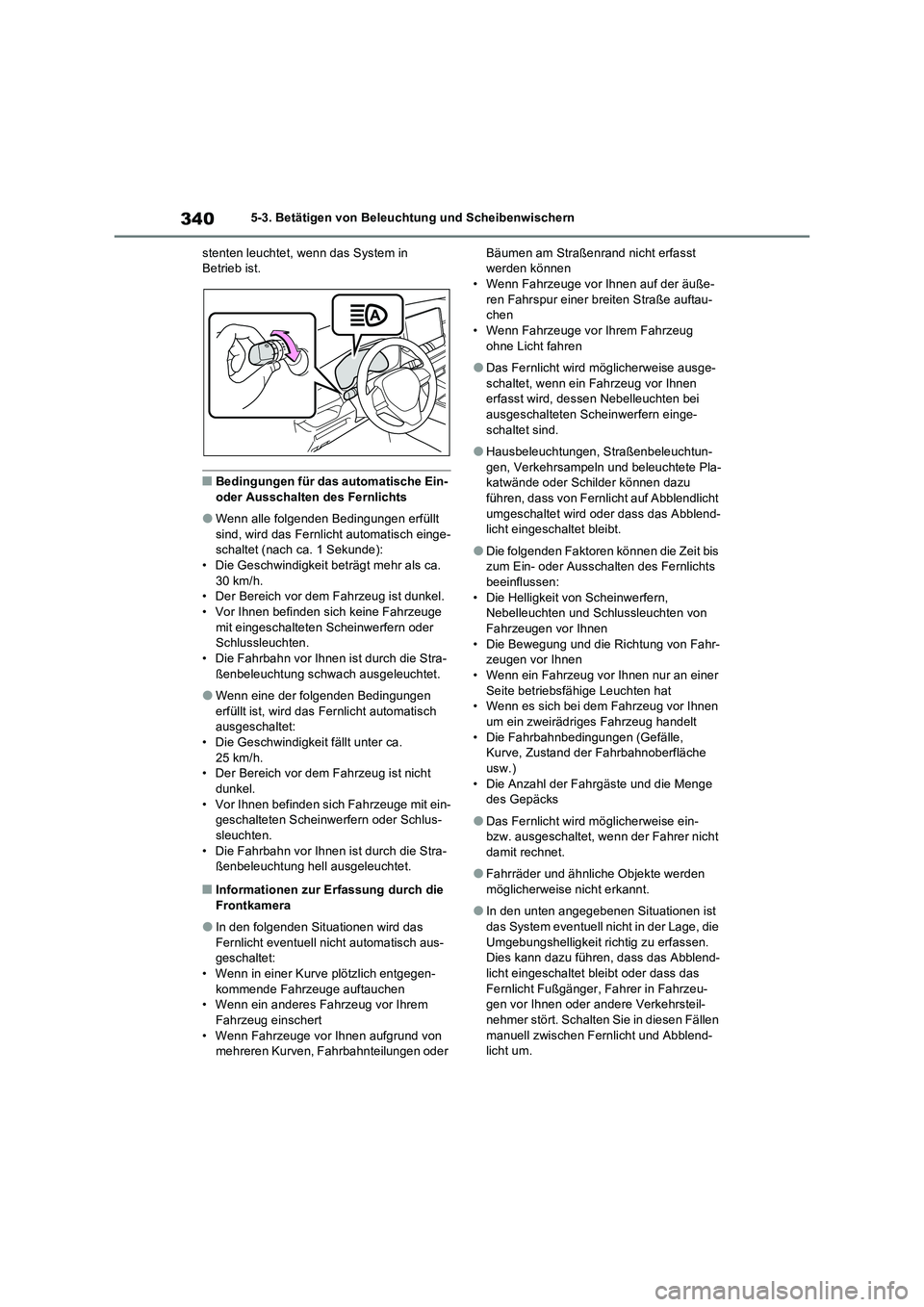

3405-3. Betätigen von Beleuchtung und Scheibenwischern
stenten leuchtet, wenn das System in
Betrieb ist.
QBedingungen für das automatische Ein-
oder Ausschalten des Fernlichts
OWenn alle folgenden Bedingungen erfüllt
sind, wird das Fernlicht automatisch einge-
schaltet (nach ca. 1 Sekunde):
• Die Geschwindigkeit beträgt mehr als ca.
30 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Vor Ihnen befinden sich keine Fahrzeuge
mit eingeschalteten Scheinwerfern oder
Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra-
ßenbeleuchtung schwach ausgeleuchtet.
OWenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch
ausgeschaltet:
• Die Geschwindigkeit fällt unter ca.
25 km/h.
• Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Vor Ihnen befinden sich Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus-
sleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra-
ßenbeleuchtung hell ausgeleuchtet.
QInformationen zur Erfassung durch die
Frontkamera
OIn den folgenden Situationen wird das
Fernlicht eventuell nicht automatisch aus-
geschaltet:
• Wenn in einer Kurve plötzlich entgegen-
kommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem
Fahrzeug einschert
• Wenn Fahrzeuge vor Ihnen aufgrund von
mehreren Kurven, Fahrbahnteilungen oder Bäumen am Straßenrand nicht erfasst
werden können
• Wenn Fahrzeuge vor Ihnen auf der äuße-
ren Fahrspur einer breiten Straße auftau-
chen
• Wenn Fahrzeuge vor Ihrem Fahrzeug
ohne Licht fahren
ODas Fernlicht wird möglicherweise ausge-
schaltet, wenn ein Fahrzeug vor Ihnen
erfasst wird, dessen Nebelleuchten bei
ausgeschalteten Scheinwerfern einge-
schaltet sind.
OHausbeleuchtungen, Straßenbeleuchtun-
gen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu
führen, dass von Fernlicht auf Abblendlicht
umgeschaltet wird oder dass das Abblend-
licht eingeschaltet bleibt.
ODie folgenden Faktoren können die Zeit bis
zum Ein- oder Ausschalten des Fernlichts
beeinflussen:
• Die Helligkeit von Scheinwerfern,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und die Richtung von Fahr-
zeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur an einer
Seite betriebsfähige Leuchten hat
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein zweirädriges Fahrzeug handelt
• Die Fahrbahnbedingungen (Gefälle,
Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Fahrgäste und die Menge
des Gepäcks
ODas Fernlicht wird möglicherweise ein-
bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
OFahrräder und ähnliche Objekte werden
möglicherweise nicht erkannt.
OIn den unten angegebenen Situationen ist
das System eventuell nicht in der Lage, die
Umgebungshelligkeit richtig zu erfassen.
Dies kann dazu führen, dass das Abblend-
licht eingeschaltet bleibt oder dass das
Fernlicht Fußgänger, Fahrer in Fahrzeu-
gen vor Ihnen oder andere Verkehrsteil-
nehmer stört. Schalten Sie in diesen Fällen
manuell zwischen Fernlicht und Abblend-
licht um.

341

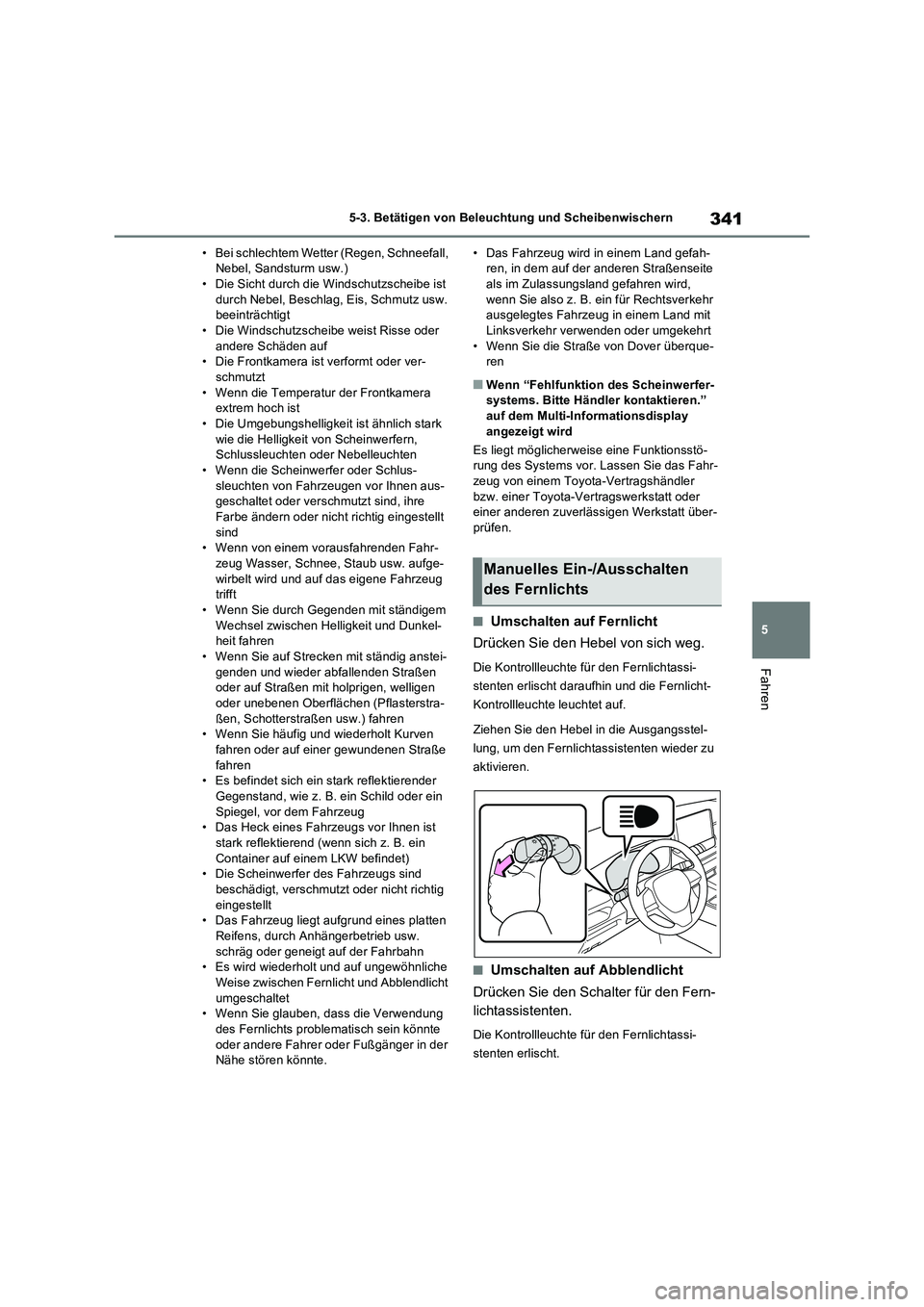

5 5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
• Bei schlechtem Wetter (Regen, Schneefall,
Nebel, Sandsturm usw.)
• Die Sicht durch die Windschutzscheibe ist
durch Nebel, Beschlag, Eis, Schmutz usw.
beeinträchtigt
• Die Windschutzscheibe weist Risse oder
andere Schäden auf
• Die Frontkamera ist verformt oder ver-
schmutzt
• Wenn die Temperatur der Frontkamera
extrem hoch ist
• Die Umgebungshelligkeit ist ähnlich stark
wie die Helligkeit von Scheinwerfern,
Schlussleuchten oder Nebelleuchten
• Wenn die Scheinwerfer oder Schlus-
sleuchten von Fahrzeugen vor Ihnen aus-
geschaltet oder verschmutzt sind, ihre
Farbe ändern oder nicht richtig eingestellt
sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug
trifft
• Wenn Sie durch Gegenden mit ständigem
Wechsel zwischen Helligkeit und Dunkel-
heit fahren
• Wenn Sie auf Strecken mit ständig anstei-
genden und wieder abfallenden Straßen
oder auf Straßen mit holprigen, welligen
oder unebenen Oberflächen (Pflasterstra-
ßen, Schotterstraßen usw.) fahren
• Wenn Sie häufig und wiederholt Kurven
fahren oder auf einer gewundenen Straße
fahren
• Es befindet sich ein stark reflektierender
Gegenstand, wie z. B. ein Schild oder ein
Spiegel, vor dem Fahrzeug
• Das Heck eines Fahrzeugs vor Ihnen ist
stark reflektierend (wenn sich z. B. ein
Container auf einem LKW befindet)
• Die Scheinwerfer des Fahrzeugs sind
beschädigt, verschmutzt oder nicht richtig
eingestellt
• Das Fahrzeug liegt aufgrund eines platten
Reifens, durch Anhängerbetrieb usw.
schräg oder geneigt auf der Fahrbahn
• Es wird wiederholt und auf ungewöhnliche
Weise zwischen Fernlicht und Abblendlicht
umgeschaltet
• Wenn Sie glauben, dass die Verwendung
des Fernlichts problematisch sein könnte
oder andere Fahrer oder Fußgänger in der
Nähe stören könnte.• Das Fahrzeug wird in einem Land gefah-
ren, in dem auf der anderen Straßenseite
als im Zulassungsland gefahren wird,
wenn Sie also z. B. ein für Rechtsverkehr
ausgelegtes Fahrzeug in einem Land mit
Linksverkehr verwenden oder umgekehrt
• Wenn Sie die Straße von Dover überque-
ren
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QUmschalten auf Fernlicht
Drücken Sie den Hebel von sich weg.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt daraufhin und die Fernlicht-
Kontrollleuchte leuchtet auf.
Ziehen Sie den Hebel in die Ausgangsstel-
lung, um den Fernlichtassistenten wieder zu
aktivieren.
QUmschalten auf Abblendlicht
Drücken Sie den Schalter für den Fern-
lichtassistenten.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt.
Manuelles Ein-/Ausschalten
des Fernlichts

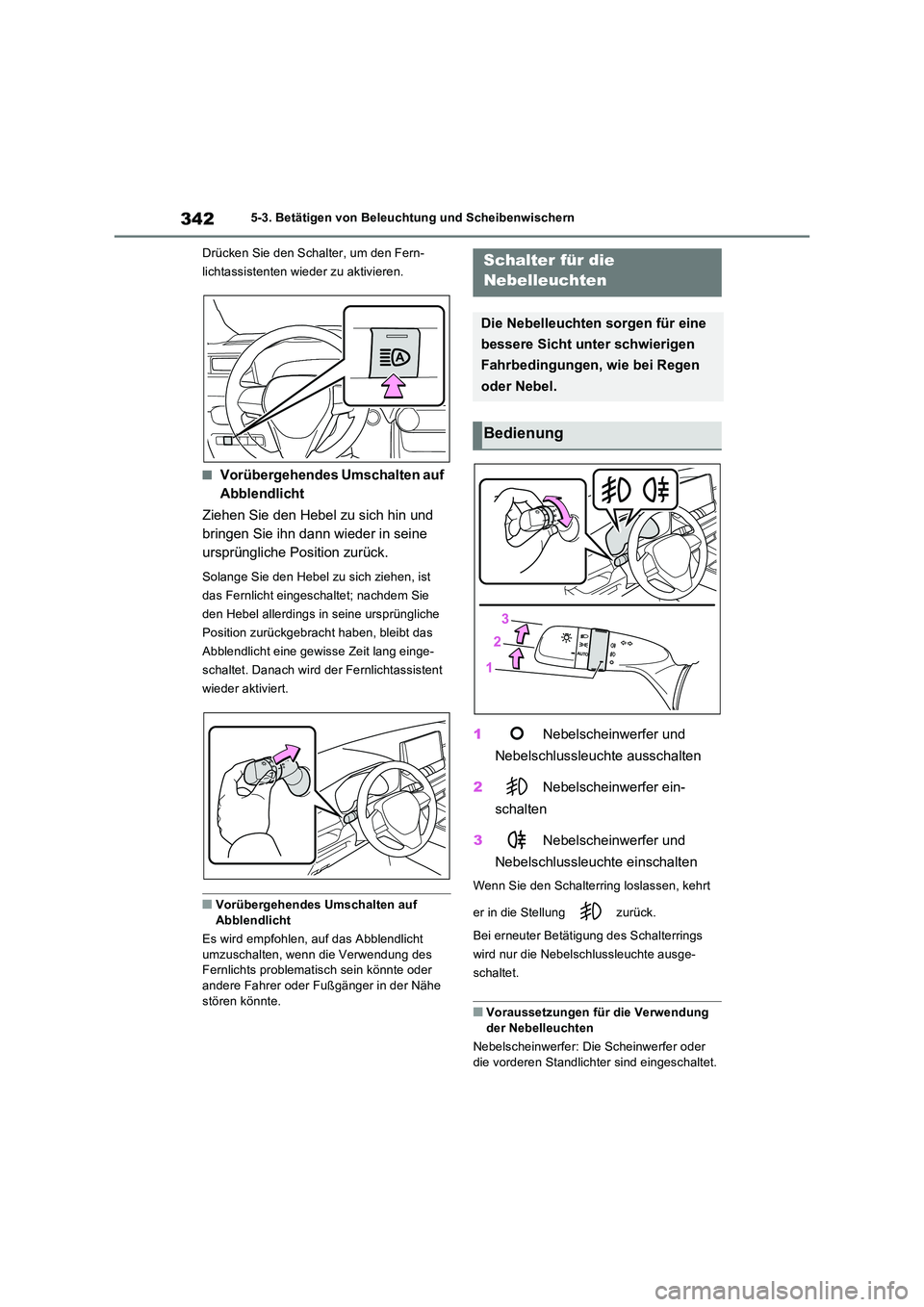

3425-3. Betätigen von Beleuchtung und Scheibenwischern
Drücken Sie den Schalter, um den Fern-
lichtassistenten wieder zu aktivieren.
QVorübergehendes Umschalten auf
Abblendlicht
Ziehen Sie den Hebel zu sich hin und
bringen Sie ihn dann wieder in seine
ursprüngliche Position zurück.
Solange Sie den Hebel zu sich ziehen, ist
das Fernlicht eingeschaltet; nachdem Sie
den Hebel allerdings in seine ursprüngliche
Position zurückgebracht haben, bleibt das
Abblendlicht eine gewisse Zeit lang einge-
schaltet. Danach wird der Fernlichtassistent
wieder aktiviert.
QVorübergehendes Umschalten auf
Abblendlicht
Es wird empfohlen, auf das Abblendlicht umzuschalten, wenn die Verwendung des Fernlichts problematisch sein könnte oder
andere Fahrer oder Fußgänger in der Nähe stören könnte.
1 Nebelscheinwerfer und
Nebelschlussleuchte ausschalten
2 Nebelscheinwerfer ein-
schalten
3 Nebelscheinwerfer und
Nebelschlussleuchte einschalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird nur die Nebelschlussleuchte ausge-
schaltet.
QVoraussetzungen für die Verwendung der Nebelleuchten
Nebelscheinwerfer: Die Scheinwerfer oder
die vorderen Standlichter sind eingeschaltet.
Schalter für die
Nebelleuchten
Die Nebelleuchten sorgen für eine
bessere Sicht unter schwierigen
Fahrbedingungen, wie bei Regen
oder Nebel.
Bedienung
