2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

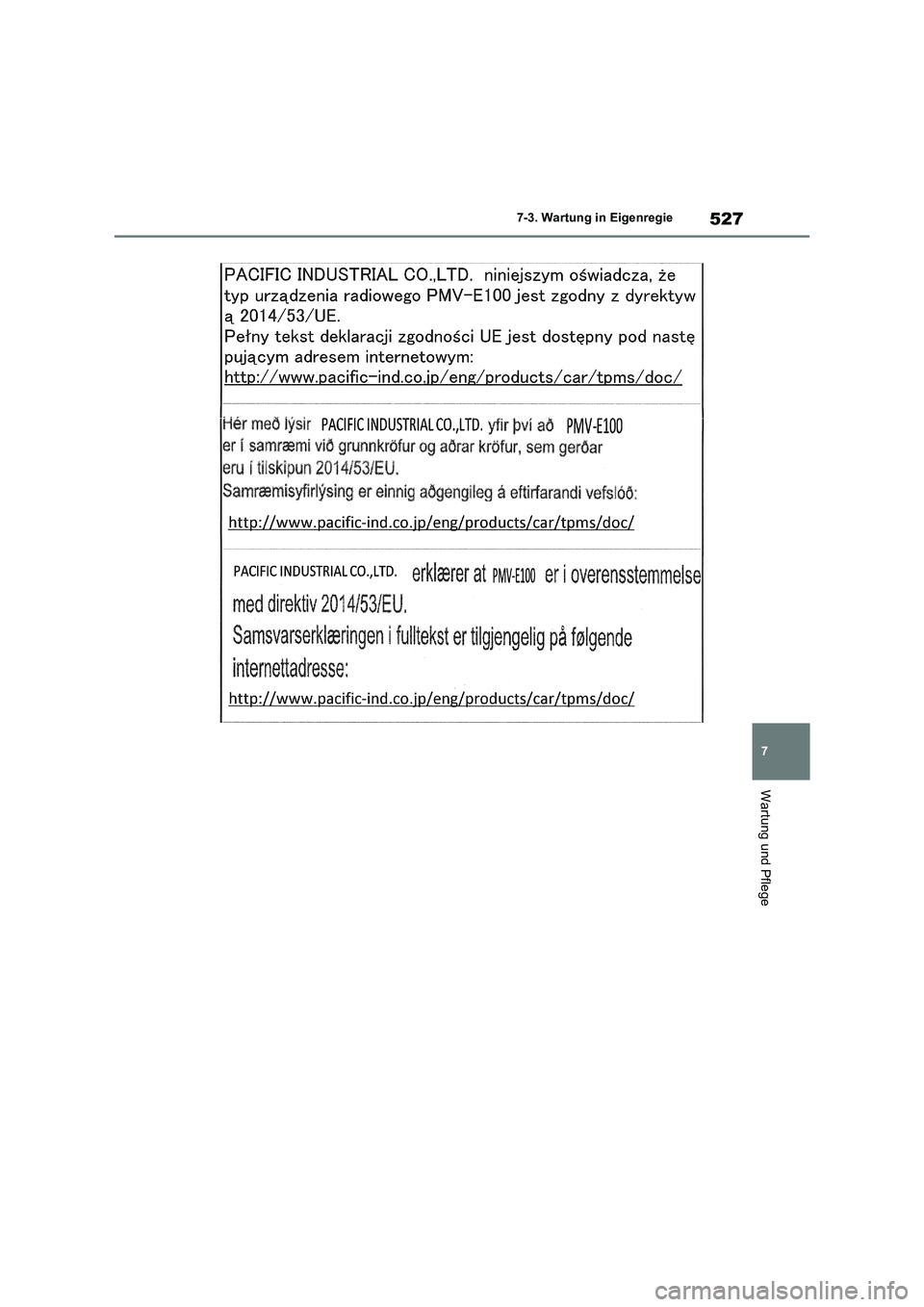

527
7 7-3. Wartung in Eigenregie
Wartung und Pflege

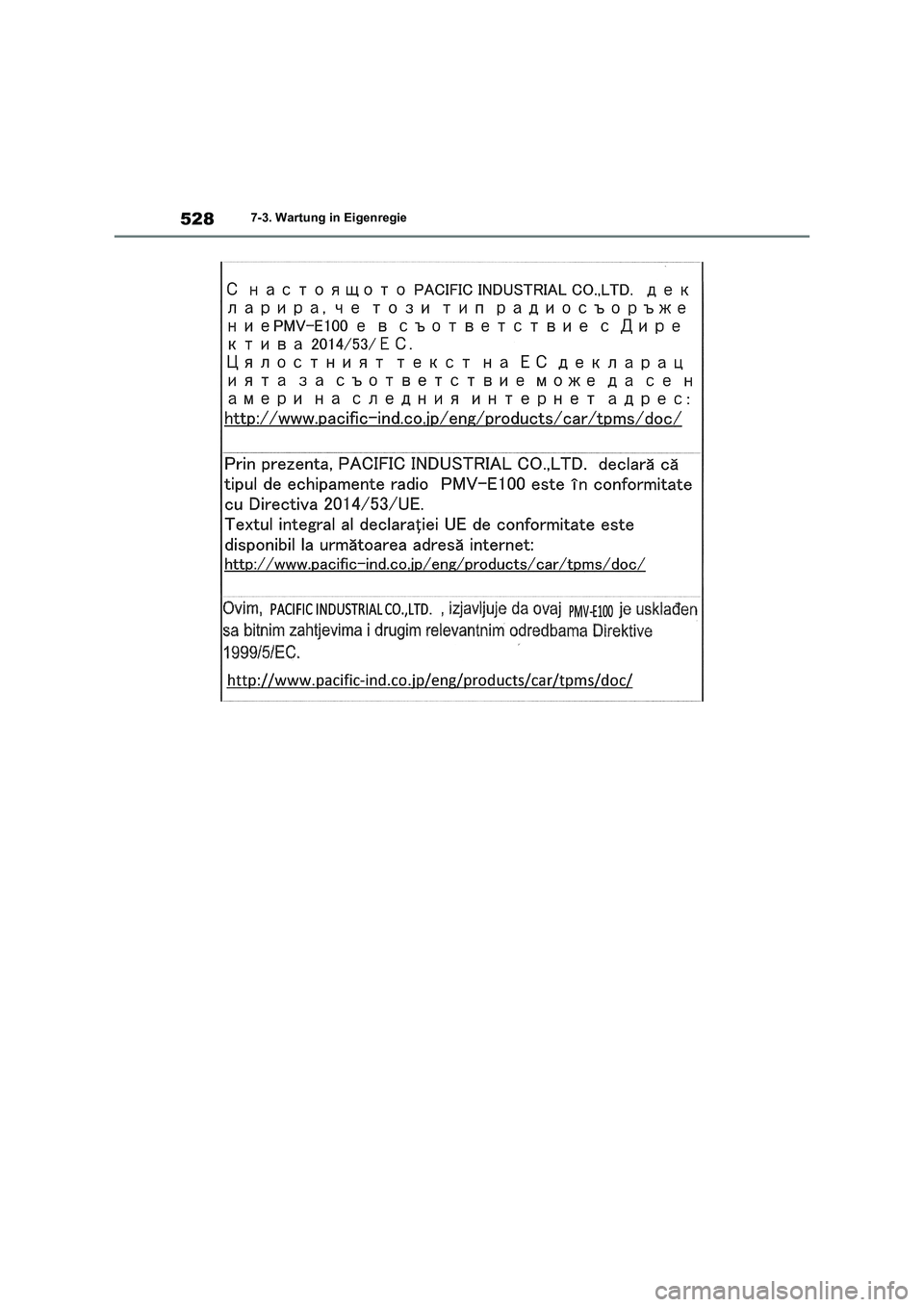

5287-3. Wartung in Eigenregie

529
7 7-3. Wartung in Eigenregie
Wartung und Pflege

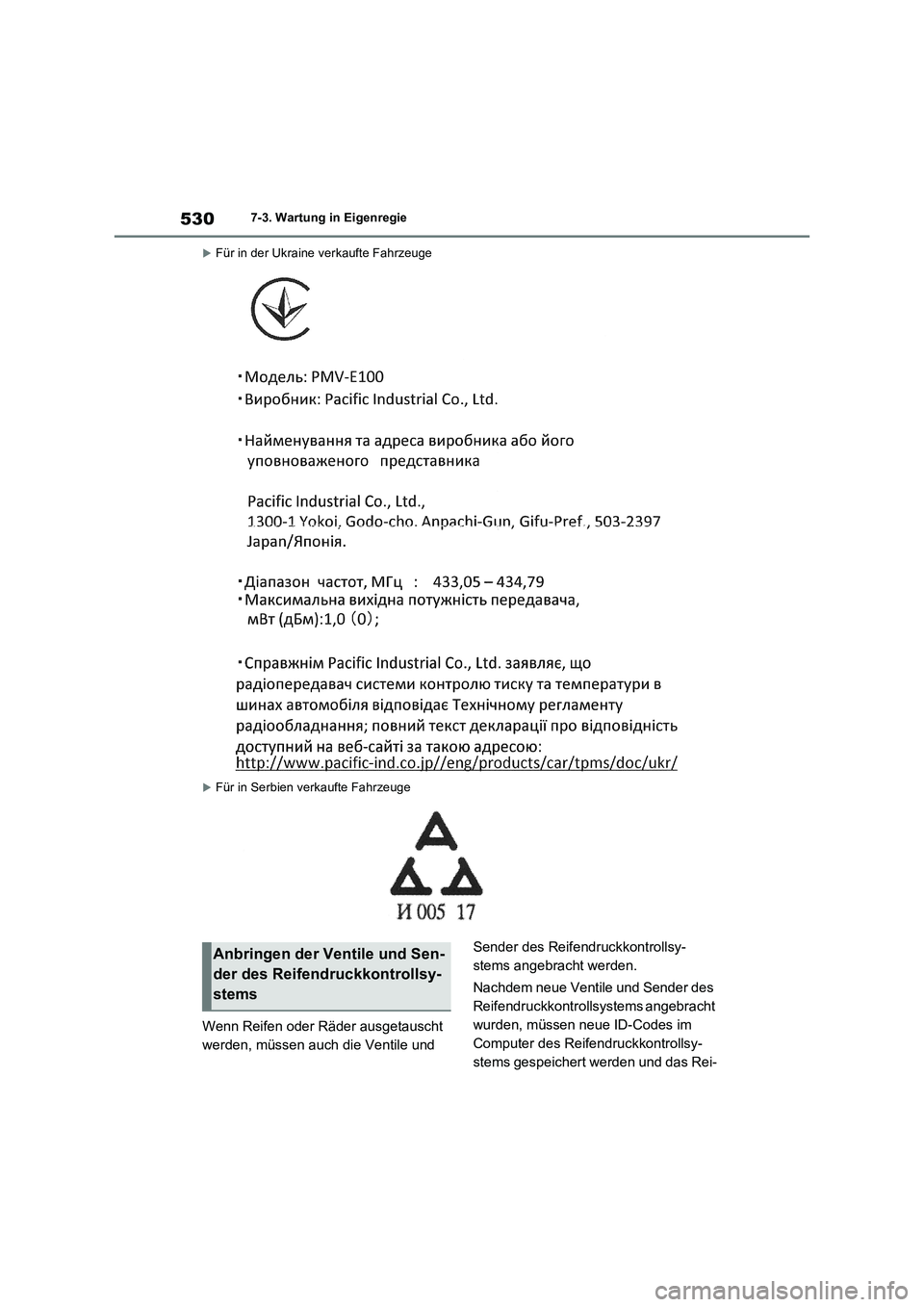

5307-3. Wartung in Eigenregie
Für in der Ukraine verkaufte Fahrzeuge
Für in Serbien verkaufte Fahrzeuge
Wenn Reifen oder Räder ausgetauscht
werden, müssen auch die Ventile und Sender des Reifendruckkontrollsy-
stems angebracht werden.
Nachdem neue Ventile und Sender des
Reifendruckkontrollsystems angebracht
wurden, müssen neue ID-Codes im
Computer des Reifendruckkontrollsy-
stems gespeichert werden und das Rei-
Anbringen der Ventile und Sen-
der des Reifendruckkontrollsy-
stems

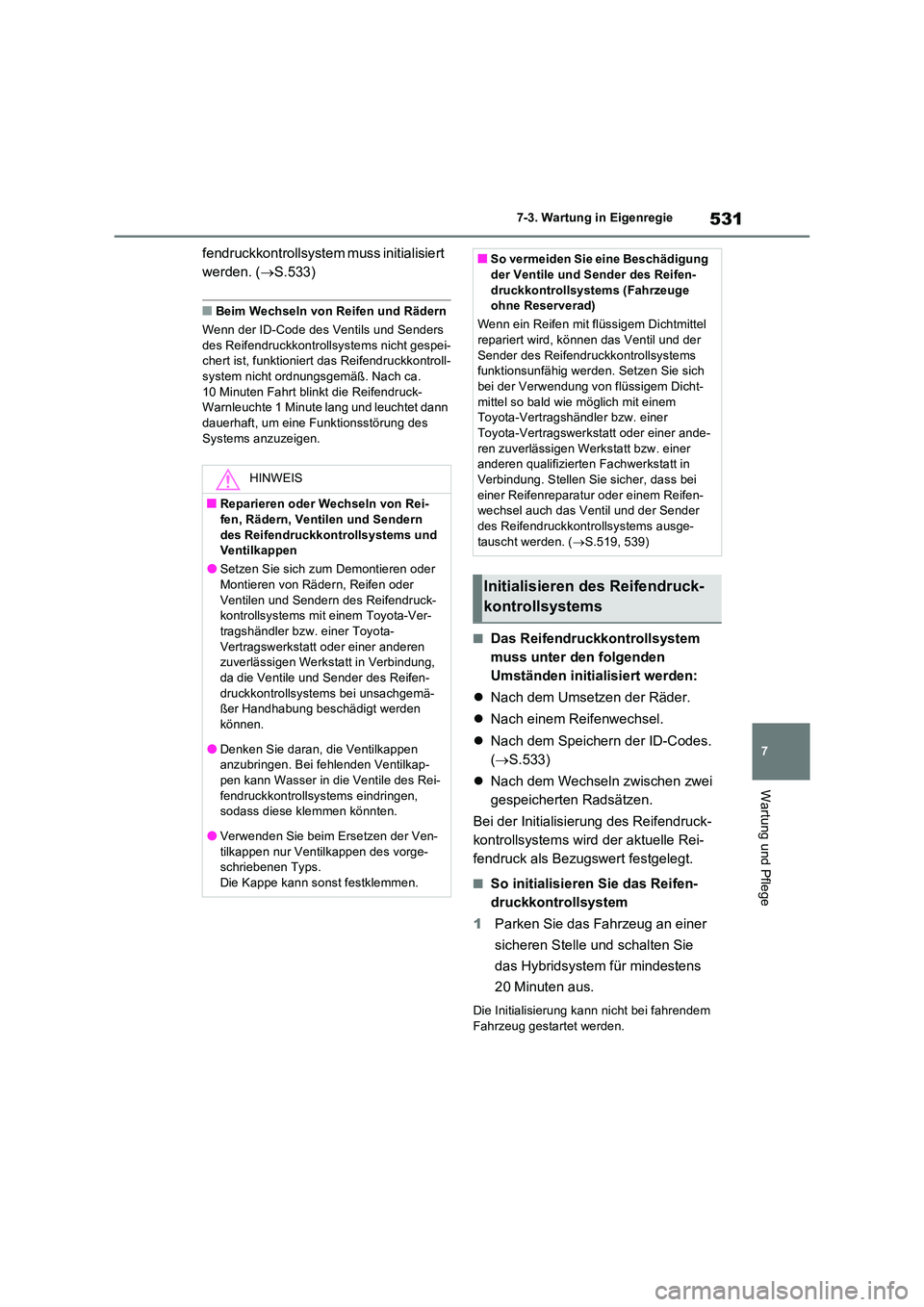

531
7
7-3. Wartung in Eigenregie
Wartung und Pflege
fendruckkontrollsystem muss initialisiert
werden. ( S.533)
QBeim Wechseln von Reifen und Rädern
Wenn der ID-Code des Ventils und Senders
des Reifendruckkontrollsystems nicht gespei- chert ist, funktioniert das Reifendruckkontroll-system nicht ordnungsgemäß. Nach ca.
10 Minuten Fahrt blinkt die Reifendruck- Warnleuchte 1 Minute lang und leuchtet dann dauerhaft, um eine Funktionsstörung des
Systems anzuzeigen.
QDas Reifendruckkontrollsystem
muss unter den folgenden
Umständen initialisiert werden:
 Nach dem Umsetzen der Räder.
 Nach einem Reifenwechsel.
 Nach dem Speichern der ID-Codes.
( S.533)
 Nach dem Wechseln zwischen zwei
gespeicherten Radsätzen.
Bei der Initialisierung des Reifendruck-
kontrollsystems wird der aktuelle Rei-
fendruck als Bezugswert festgelegt.
QSo initialisieren Sie das Reifen-
druckkontrollsystem
1 Parken Sie das Fahrzeug an einer
sicheren Stelle und schalten Sie
das Hybridsystem für mindestens
20 Minuten aus.
Die Initialisierung kann nicht bei fahrendem
Fahrzeug gestartet werden.
HINWEIS
QReparieren oder Wechseln von Rei- fen, Rädern, Ventilen und Sendern
des Reifendruckkontrollsystems und Ventilkappen
OSetzen Sie sich zum Demontieren oder Montieren von Rädern, Reifen oder
Ventilen und Sendern des Reifendruck- kontrollsystems mit einem Toyota-Ver-tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung, da die Ventile und Sender des Reifen-
druckkontrollsystems bei unsachgemä- ßer Handhabung beschädigt werden können.
ODenken Sie daran, die Ventilkappen anzubringen. Bei fehlenden Ventilkap-pen kann Wasser in die Ventile des Rei-
fendruckkontrollsystems eindringen, sodass diese klemmen könnten.
OVerwenden Sie beim Ersetzen der Ven-
tilkappen nur Ventilkappen des vorge- schriebenen Typs. Die Kappe kann sonst festklemmen.
QSo vermeiden Sie eine Beschädigung der Ventile und Sender des Reifen-
druckkontrollsystems (Fahrzeuge ohne Reserverad)
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich bei der Verwendung von flüssigem Dicht-
mittel so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fachwerkstatt in Verbindung. Stellen Sie sicher, dass bei
einer Reifenreparatur oder einem Reifen- wechsel auch das Ventil und der Sender des Reifendruckkontrollsystems ausge-
tauscht werden. ( S.519, 539)
Initialisieren des Reifendruck-
kontrollsystems

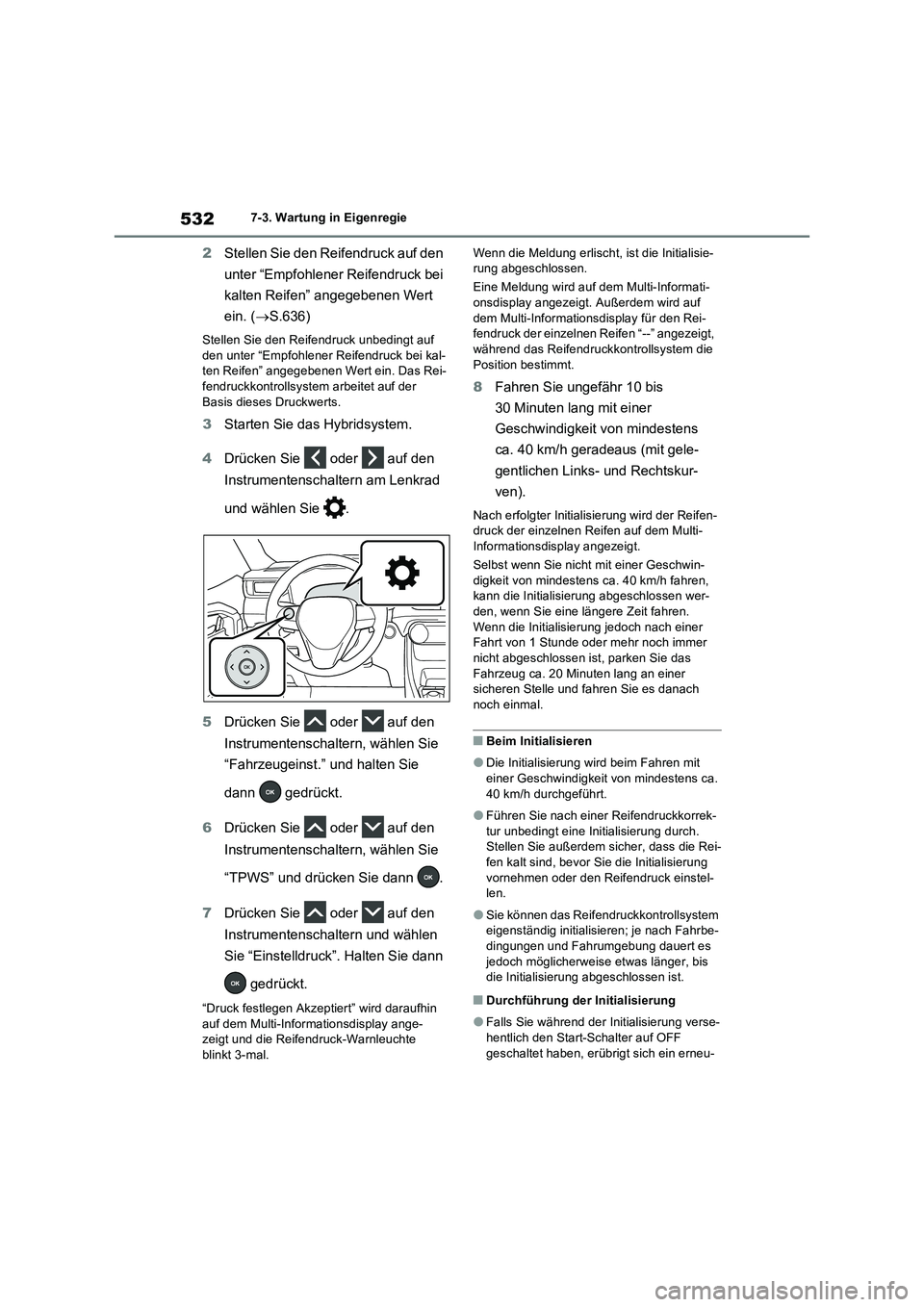

5327-3. Wartung in Eigenregie
2Stellen Sie den Reifendruck auf den
unter “Empfohlener Reifendruck bei
kalten Reifen” angegebenen Wert
ein. (S.636)
Stellen Sie den Reifendruck unbedingt auf
den unter “Empfohlener Reifendruck bei kal-
ten Reifen” angegebenen Wert ein. Das Rei-
fendruckkontrollsystem arbeitet auf der
Basis dieses Druckwerts.
3Starten Sie das Hybridsystem.
4Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
5Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“Fahrzeugeinst.” und halten Sie
dann gedrückt.
6Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“TPWS” und drücken Sie dann .
7Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie “Einstelldruck”. Halten Sie dann
gedrückt.
“Druck festlegen Akzeptiert” wird daraufhin
auf dem Multi-Informationsdisplay ange-
zeigt und die Reifendruck-Warnleuchte
blinkt 3-mal.Wenn die Meldung erlischt, ist die Initialisie-
rung abgeschlossen.
Eine Meldung wird auf dem Multi-Informati-
onsdisplay angezeigt. Außerdem wird auf
dem Multi-Informationsdisplay für den Rei-
fendruck der einzelnen Reifen “--” angezeigt,
während das Reifendruckkontrollsystem die
Position bestimmt.
8Fahren Sie ungefähr 10 bis
30 Minuten lang mit einer
Geschwindigkeit von mindestens
ca. 40 km/h geradeaus (mit gele-
gentlichen Links- und Rechtskur-
ven).
Nach erfolgter Initialisierung wird der Reifen-
druck der einzelnen Reifen auf dem Multi-
Informationsdisplay angezeigt.
Selbst wenn Sie nicht mit einer Geschwin-
digkeit von mindestens ca. 40 km/h fahren,
kann die Initialisierung abgeschlossen wer-
den, wenn Sie eine längere Zeit fahren.
Wenn die Initialisierung jedoch nach einer
Fahrt von 1 Stunde oder mehr noch immer
nicht abgeschlossen ist, parken Sie das
Fahrzeug ca. 20 Minuten lang an einer
sicheren Stelle und fahren Sie es danach
noch einmal.
QBeim Initialisieren
ODie Initialisierung wird beim Fahren mit
einer Geschwindigkeit von mindestens ca.
40 km/h durchgeführt.
OFühren Sie nach einer Reifendruckkorrek-
tur unbedingt eine Initialisierung durch.
Stellen Sie außerdem sicher, dass die Rei-
fen kalt sind, bevor Sie die Initialisierung
vornehmen oder den Reifendruck einstel-
len.
OSie können das Reifendruckkontrollsystem
eigenständig initialisieren; je nach Fahrbe-
dingungen und Fahrumgebung dauert es
jedoch möglicherweise etwas länger, bis
die Initialisierung abgeschlossen ist.
QDurchführung der Initialisierung
OFalls Sie während der Initialisierung verse-
hentlich den Start-Schalter auf OFF
geschaltet haben, erübrigt sich ein erneu-

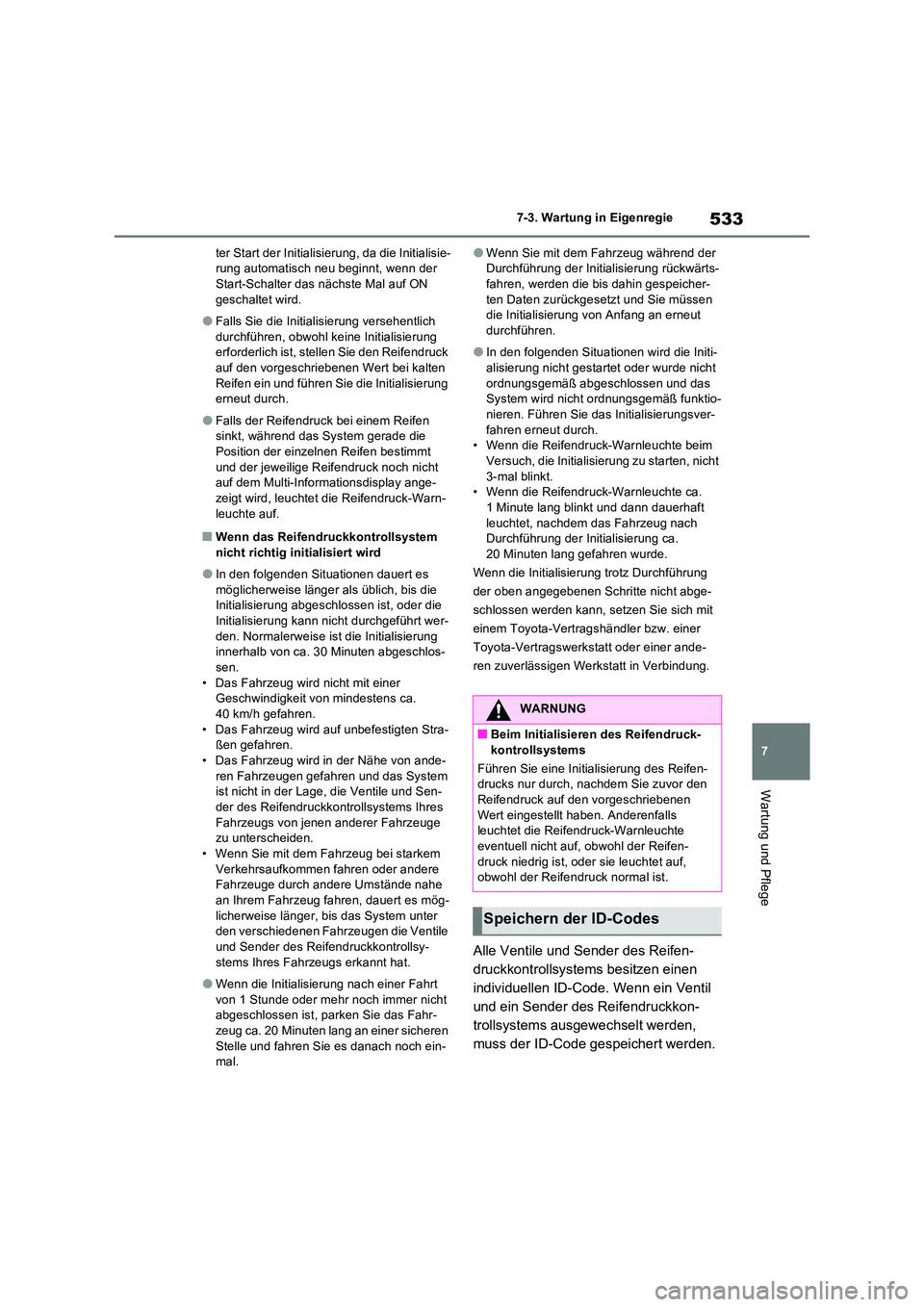

533
7
7-3. Wartung in Eigenregie
Wartung und Pflege
ter Start der Initialisierung, da die Initialisie- rung automatisch neu beginnt, wenn der Start-Schalter das nächste Mal auf ON
geschaltet wird.
OFalls Sie die Initialisierung versehentlich
durchführen, obwohl keine Initialisierung erforderlich ist, stellen Sie den Reifendruck auf den vorgeschriebenen Wert bei kalten
Reifen ein und führen Sie die Initialisierung erneut durch.
OFalls der Reifendruck bei einem Reifen sinkt, während das System gerade die Position der einzelnen Reifen bestimmt
und der jeweilige Reifendruck noch nicht auf dem Multi-Informationsdisplay ange-zeigt wird, leuchtet die Reifendruck-Warn-
leuchte auf.
QWenn das Reifendruckkontrollsystem nicht richtig initialisiert wird
OIn den folgenden Situationen dauert es möglicherweise länger als üblich, bis die Initialisierung abgeschlossen ist, oder die
Initialisierung kann nicht durchgeführt wer- den. Normalerweise ist die Initialisierung innerhalb von ca. 30 Minuten abgeschlos-
sen. • Das Fahrzeug wird nicht mit einer Geschwindigkeit von mindestens ca.
40 km/h gefahren. • Das Fahrzeug wird auf unbefestigten Stra-ßen gefahren.
• Das Fahrzeug wird in der Nähe von ande- ren Fahrzeugen gefahren und das System ist nicht in der Lage, die Ventile und Sen-
der des Reifendruckkontrollsystems Ihres Fahrzeugs von j enen anderer Fahrzeuge zu unterscheiden.
• Wenn Sie mit dem Fahrzeug bei starkem Verkehrsaufkommen fahren oder andere Fahrzeuge durch andere Umstände nahe
an Ihrem Fahrzeug fahren, dauert es mög- licherweise länger, bis das System unter den verschiedenen Fahrzeugen die Ventile
und Sender des Reifendruckkontrollsy- stems Ihres Fahrzeugs erkannt hat.
OWenn die Initialisierung nach einer Fahrt von 1 Stunde oder mehr noch immer nicht abgeschlossen ist, par ken Sie das Fahr-
zeug ca. 20 Minuten lang an einer sicheren Stelle und fahren Sie es danach noch ein-mal.
OWenn Sie mit dem Fahrzeug während der Durchführung der Initialisierung rückwärts-fahren, werden die bis dahin gespeicher-
ten Daten zurückgesetzt und Sie müssen die Initialisierung von Anfang an erneut durchführen.
OIn den folgenden Situationen wird die Initi-alisierung nicht gestartet oder wurde nicht
ordnungsgemäß abgeschlossen und das System wird nicht ordnungsgemäß funktio-nieren. Führen Sie das Initialisierungsver-
fahren erneut durch. • Wenn die Reifendruck-Warnleuchte beim Versuch, die Initialisierung zu starten, nicht
3-mal blinkt. • Wenn die Reifendruck-Warnleuchte ca. 1 Minute lang blinkt und dann dauerhaft
leuchtet, nachdem das Fahrzeug nach Durchführung der Initialisierung ca. 20 Minuten lang gefahren wurde.
Wenn die Initialisierung trotz Durchführung
der oben angegebenen Schritte nicht abge-
schlossen werden kann, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
Alle Ventile und Sender des Reifen-
druckkontrollsystems besitzen einen
individuellen ID-Code. Wenn ein Ventil
und ein Sender des Reifendruckkon-
trollsystems ausgewechselt werden,
muss der ID-Code gespeichert werden.
WARNUNG
QBeim Initialisieren des Reifendruck- kontrollsystems
Führen Sie eine Initialisierung des Reifen- drucks nur durch, nachdem Sie zuvor den
Reifendruck auf den vorgeschriebenen Wert eingestellt haben. Anderenfalls leuchtet die Reifendruck-Warnleuchte
eventuell nicht auf, obwohl der Reifen- druck niedrig ist, oder sie leuchtet auf, obwohl der Reifendruck normal ist.
Speichern der ID-Codes

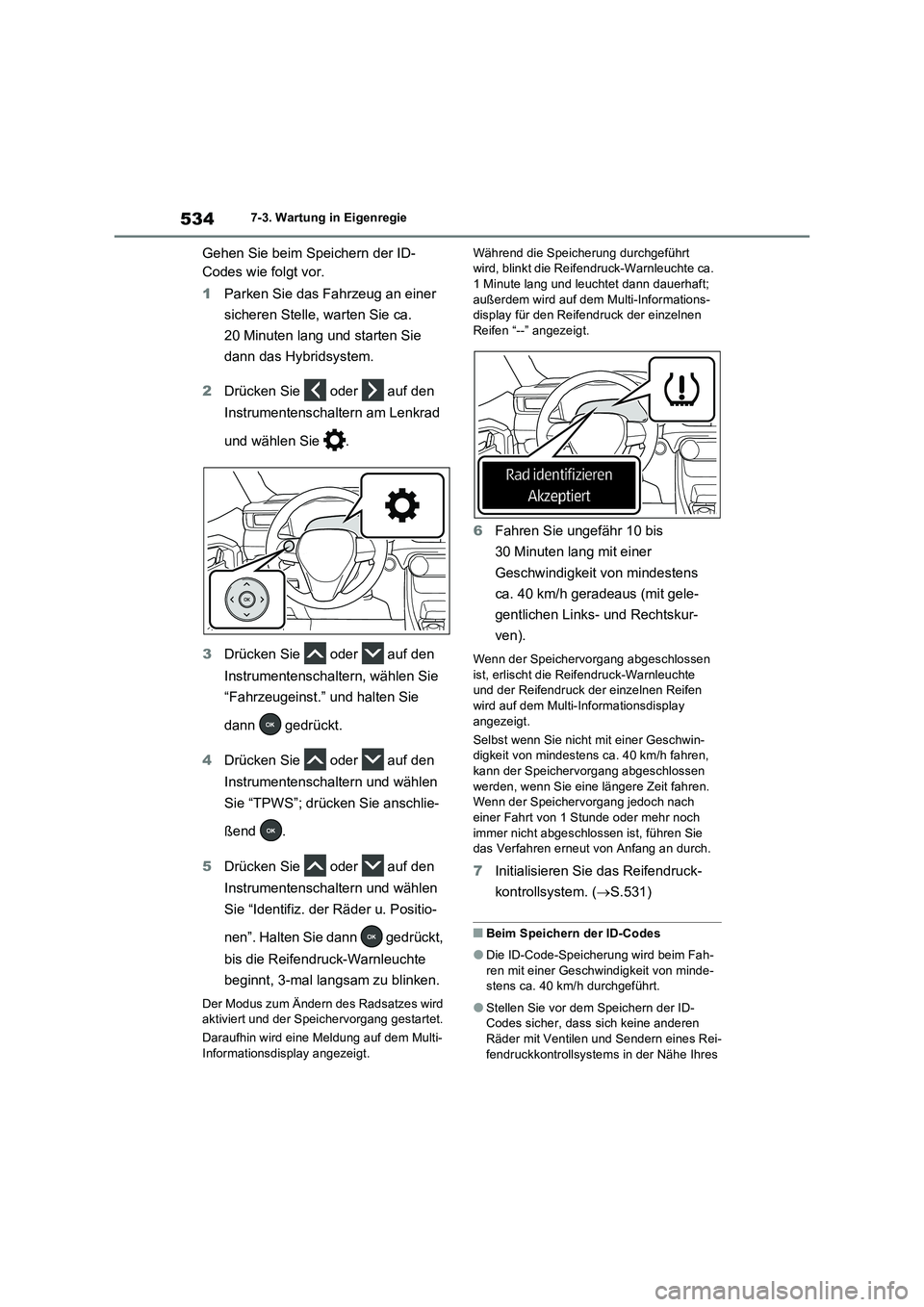

5347-3. Wartung in Eigenregie
Gehen Sie beim Speichern der ID-
Codes wie folgt vor.
1Parken Sie das Fahrzeug an einer
sicheren Stelle, warten Sie ca.
20 Minuten lang und starten Sie
dann das Hybridsystem.
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
3Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“Fahrzeugeinst.” und halten Sie
dann gedrückt.
4Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie “TPWS”; drücken Sie anschlie-
ßend .
5Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie “Identifiz. der Räder u. Positio-
nen”. Halten Sie dann gedrückt,
bis die Reifendruck-Warnleuchte
beginnt, 3-mal langsam zu blinken.
Der Modus zum Ändern des Radsatzes wird
aktiviert und der Speichervorgang gestartet.
Daraufhin wird eine Meldung auf dem Multi-
Informationsdisplay angezeigt.Während die Speicherung durchgeführt
wird, blinkt die Reifendruck-Warnleuchte ca.
1 Minute lang und leuchtet dann dauerhaft;
außerdem wird auf dem Multi-Informations-
display für den Reifendruck der einzelnen
Reifen “--” angezeigt.
6Fahren Sie ungefähr 10 bis
30 Minuten lang mit einer
Geschwindigkeit von mindestens
ca. 40 km/h geradeaus (mit gele-
gentlichen Links- und Rechtskur-
ven).
Wenn der Speichervorgang abgeschlossen
ist, erlischt die Reifendruck-Warnleuchte
und der Reifendruck der einzelnen Reifen
wird auf dem Multi-Informationsdisplay
angezeigt.
Selbst wenn Sie nicht mit einer Geschwin-
digkeit von mindestens ca. 40 km/h fahren,
kann der Speichervorgang abgeschlossen
werden, wenn Sie eine längere Zeit fahren.
Wenn der Speichervorgang jedoch nach
einer Fahrt von 1 Stunde oder mehr noch
immer nicht abgeschlossen ist, führen Sie
das Verfahren erneut von Anfang an durch.
7Initialisieren Sie das Reifendruck-
kontrollsystem. (S.531)
QBeim Speichern der ID-Codes
ODie ID-Code-Speicherung wird beim Fah-
ren mit einer Geschwindigkeit von minde-
stens ca. 40 km/h durchgeführt.
OStellen Sie vor dem Speichern der ID-
Codes sicher, dass sich keine anderen
Räder mit Ventilen und Sendern eines Rei-
fendruckkontrollsystems in der Nähe Ihres
