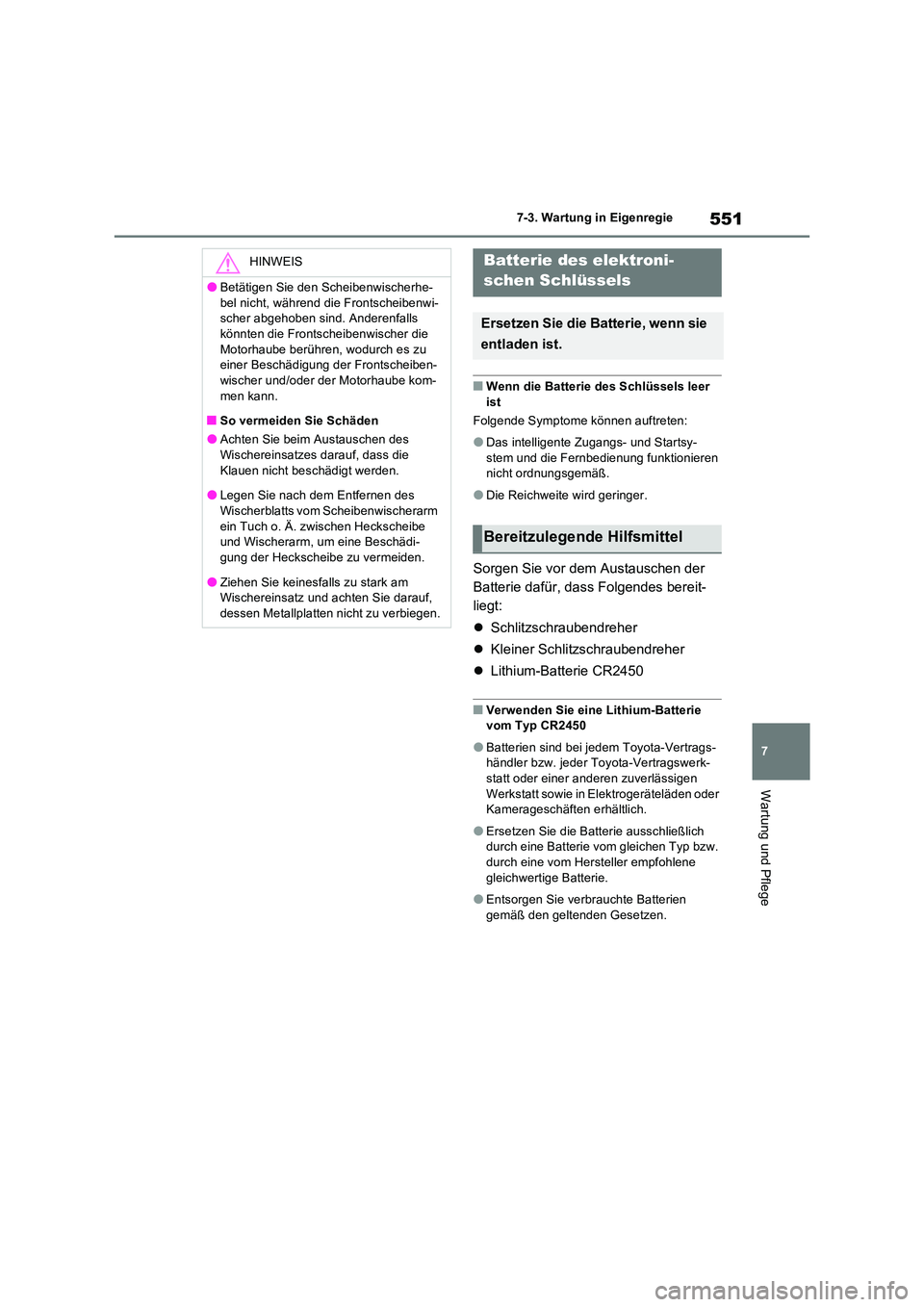

7-3. Wartung in Eigenregie
Wartung und Pflege
QWenn die Batterie des Schlüssels leer
ist
Folgende Symptome können auftreten:
ODas intelligente Zugangs- und Startsy-
stem und die Fernbedienung funktionieren nicht ordnungsgemäß.
ODie Reichweite wird geringer.
Sorgen Sie vor dem Austauschen der
Batterie dafür, dass Folgendes bereit-
liegt:
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2450
QVerwenden Sie eine Lithium-Batterie vom Typ CR2450
OBatterien sind bei jedem Toyota-Vertrags-händler bzw. jeder Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kamerageschäften erhältlich.
OErsetzen Sie die Batterie ausschließlich durch eine Batterie vom gleichen Typ bzw.
durch eine vom Hersteller empfohlene gleichwertige Batterie.
OEntsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
HINWEIS
OBetätigen Sie den Scheibenwischerhe-
bel nicht, während die Frontscheibenwi- scher abgehoben sind. Anderenfalls könnten die Frontscheibenwischer die
Motorhaube berühren, wodurch es zu einer Beschädigung der Frontscheiben-wischer und/oder der Motorhaube kom-
men kann.
QSo vermeiden Sie Schäden
OAchten Sie beim Austauschen des Wischereinsatzes darauf, dass die
Klauen nicht beschädigt werden.
OLegen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm
ein Tuch o. Ä. zwischen Heckscheibe und Wischerarm, um eine Beschädi-gung der Heckscheibe zu vermeiden.
OZiehen Sie keinesfalls zu stark am Wischereinsatz und achten Sie darauf, dessen Metallplatten nicht zu verbiegen.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Bereitzulegende Hilfsmittel

5527-3. Wartung in Eigenregie

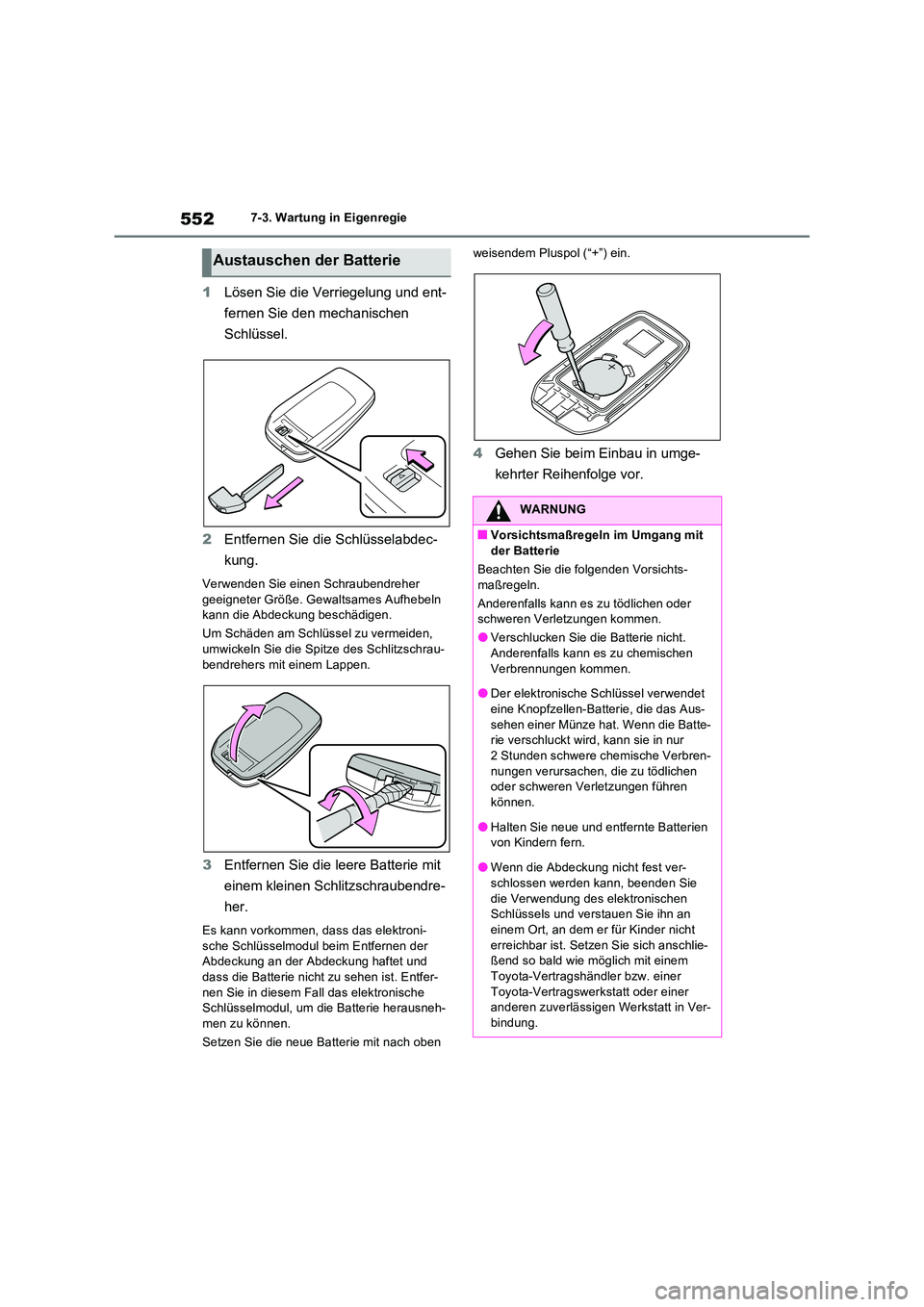

1Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher geeigneter Größe. Gewaltsames Aufhebeln kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni- sche Schlüsselmodul beim Entfernen der Abdeckung an der Abdeckung haftet und
dass die Batterie nicht zu sehen ist. Entfer- nen Sie in diesem Fall das elektronische Schlüsselmodul, um die Batterie herausneh-
men zu können.
Setzen Sie die neue Batterie mit nach oben
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Austauschen der Batterie
WARNUNG
QVorsichtsmaßregeln im Umgang mit
der Batterie
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OVerschlucken Sie die Batterie nicht.
Anderenfalls kann es zu chemischen Verbrennungen kommen.
ODer elektronische Schlüssel verwendet
eine Knopfzellen-Batterie, die das Aus- sehen einer Münze hat. Wenn die Batte-rie verschluckt wird, kann sie in nur
2 Stunden schwere chemische Verbren- nungen verursachen, die zu tödlichen oder schweren Verletzungen führen
können.
OHalten Sie neue und entfernte Batterien von Kindern fern.
OWenn die Abdeckung nicht fest ver-schlossen werden kann, beenden Sie
die Verwendung des elektronischen Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht
erreichbar ist. Setzen Sie sich anschlie- ßend so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-bindung.

553
7
7-3. Wartung in Eigenregie
Wartung und Pflege

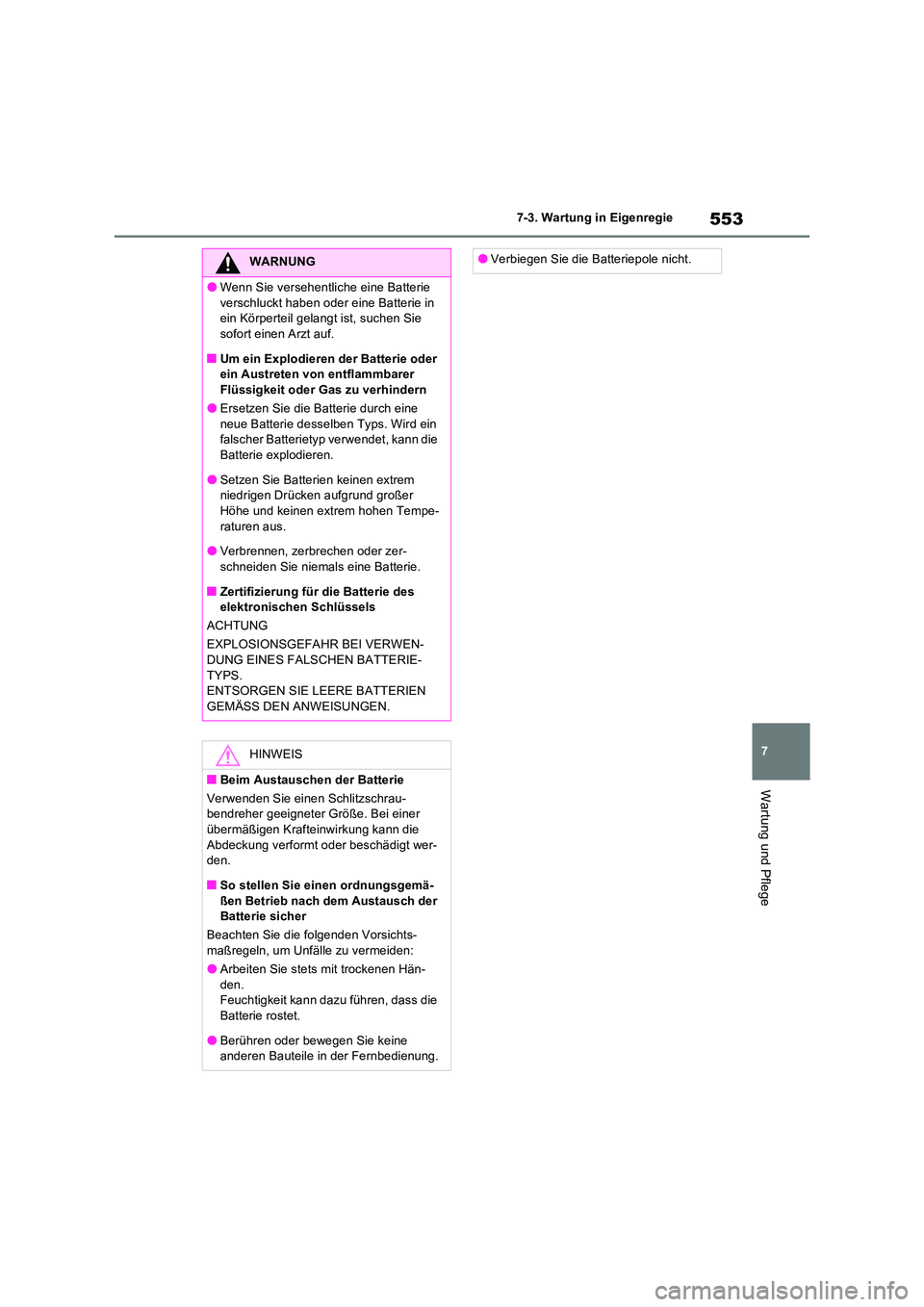

WARNUNG
OWenn Sie versehentliche eine Batterie
verschluckt haben oder eine Batterie in ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
QUm ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern
OErsetzen Sie die Batterie durch eine
neue Batterie desselben Typs. Wird ein falscher Batterietyp verwendet, kann die Batterie explodieren.
OSetzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-
raturen aus.
OVerbrennen, zerbrechen oder zer- schneiden Sie niemals eine Batterie.
QZertifizierung für die Batterie des elektronischen Schlüssels
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWEN- DUNG EINES FALSCHEN BATTERIE-
TYPS. ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
QBeim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau- bendreher geeigneter Größe. Bei einer übermäßigen Krafteinwirkung kann die
Abdeckung verformt oder beschädigt wer- den.
QSo stellen Sie einen ordnungsgemä-
ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichts- maßregeln, um Unfälle zu vermeiden:
OArbeiten Sie stets mit trockenen Hän-
den. Feuchtigkeit kann dazu führen, dass die Batterie rostet.
OBerühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
OVerbiegen Sie die Batteriepole nicht.

5547-3. Wartung in Eigenregie

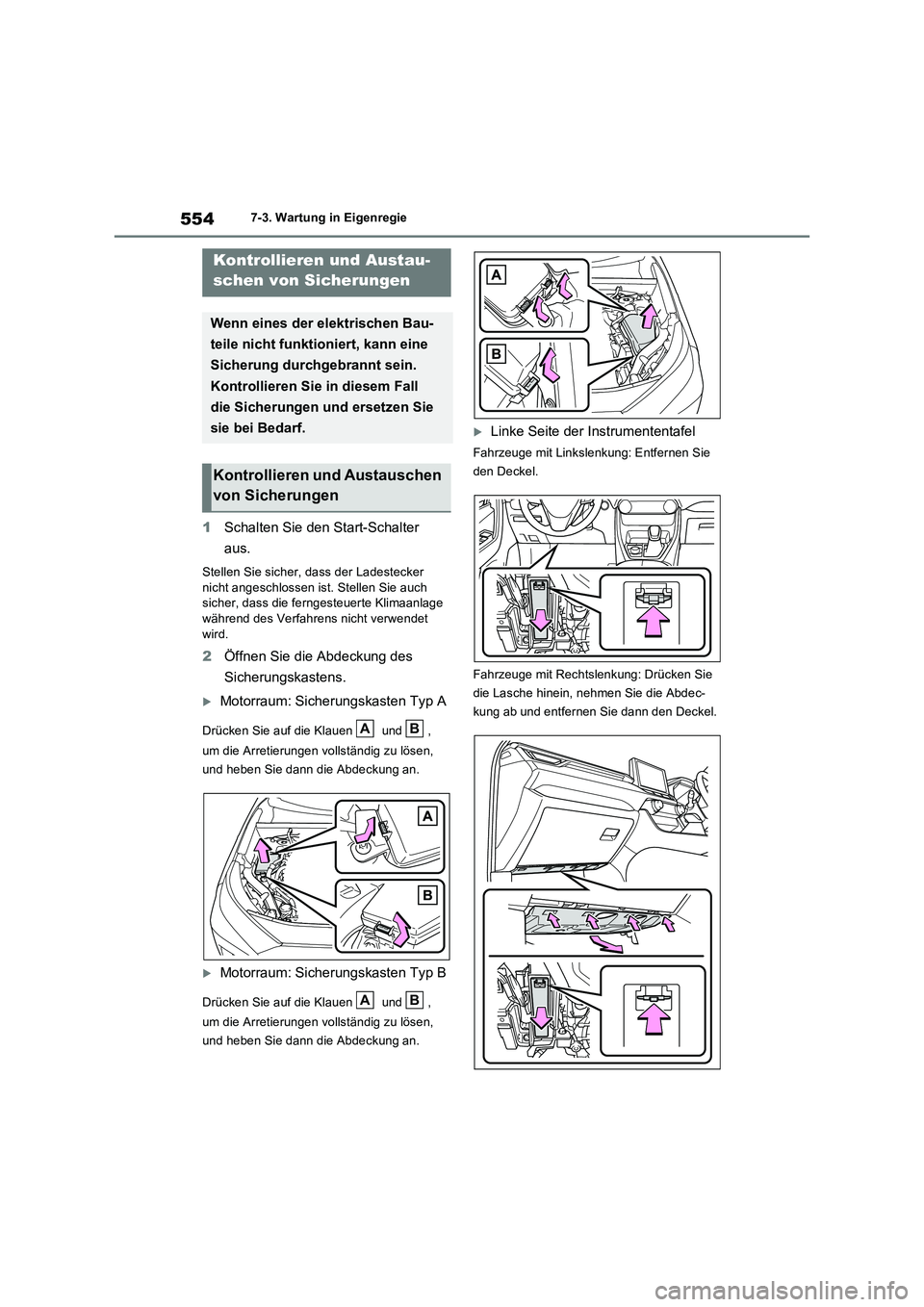

1Schalten Sie den Start-Schalter
aus.
Stellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage
während des Verfahrens nicht verwendet
wird.
2Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Linke Seite der Instrumententafel
Fahrzeuge mit Linkslenkung: Entfernen Sie
den Deckel.
Fahrzeuge mit Rechtslenkung: Drücken Sie
die Lasche hinein, nehmen Sie die Abdec-
kung ab und entfernen Sie dann den Deckel.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austauschen
von Sicherungen
AB
AB

555
7 7-3. Wartung in Eigenregie
Wartung und Pflege

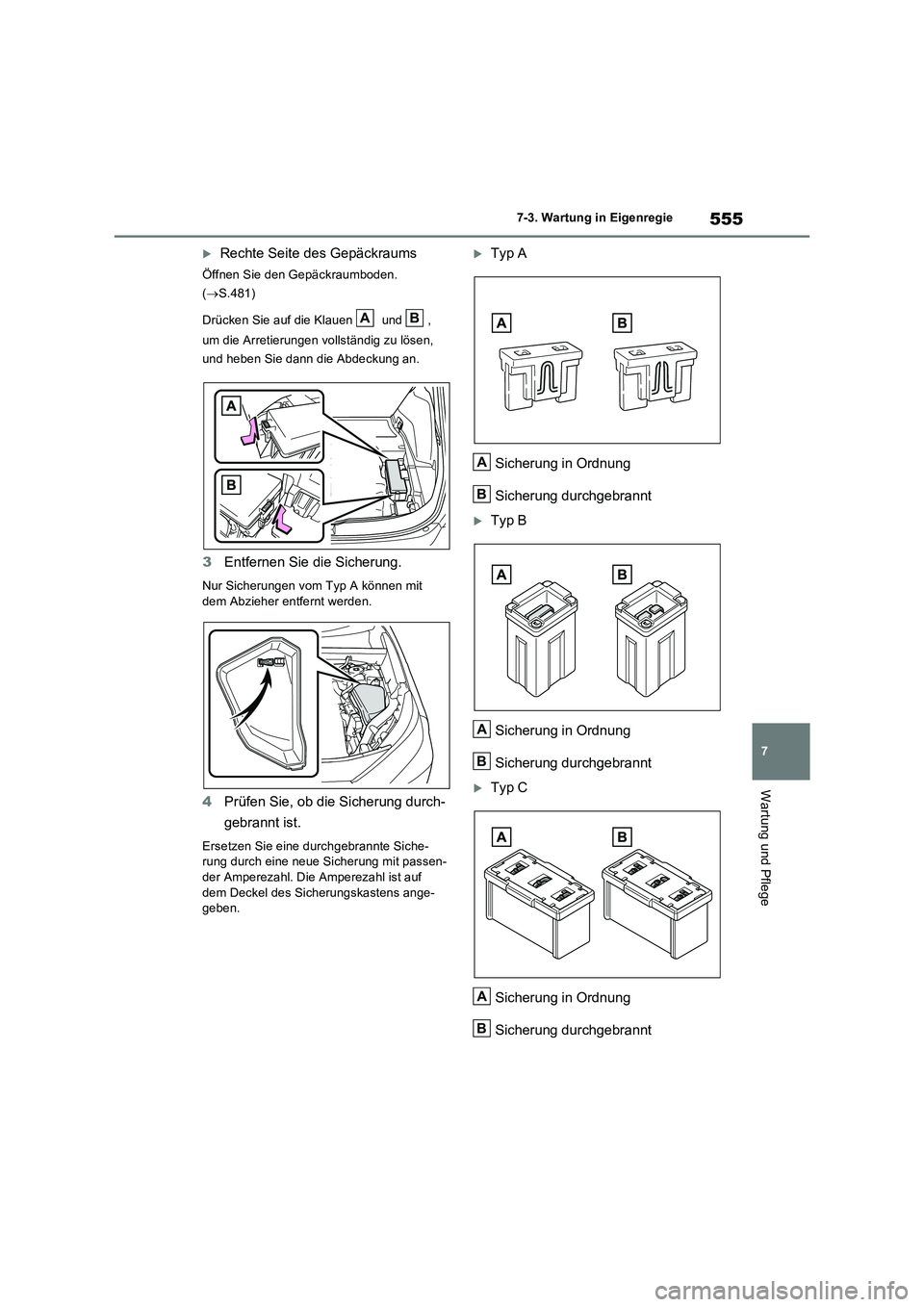

Rechte Seite des Gepäckraums
Öffnen Sie den Gepäckraumboden.
(S.481)
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange-
geben.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
AB
A
B
A
B
A
B

5567-3. Wartung in Eigenregie

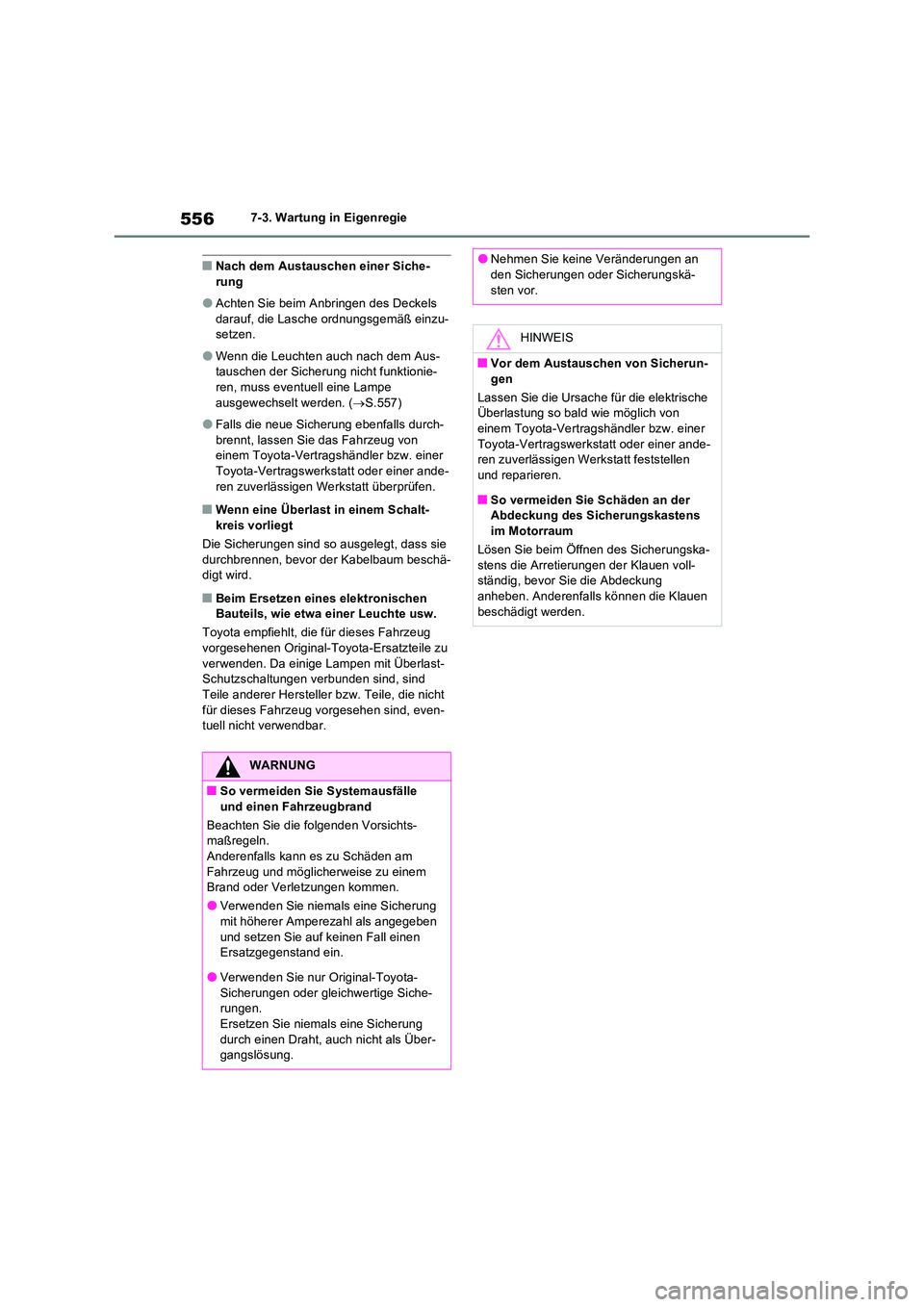

QNach dem Austauschen einer Siche- rung
OAchten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
OWenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden. ( S.557)
OFalls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QWenn eine Überlast in einem Schalt-kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor de r Kabelbaum beschä- digt wird.
QBeim Ersetzen eines elektronischen Bauteils, wie etwa einer Leuchte usw.
Toyota empfiehlt, die für dieses Fahrzeug
vorgesehenen Original-Toyota-Ersatzteile zu verwenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind
Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, even-tuell nicht verwendbar.
WARNUNG
QSo vermeiden Sie Systemausfälle und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
OVerwenden Sie niemals eine Sicherung
mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
OVerwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Siche-rungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-gangslösung.
ONehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-
sten vor.
HINWEIS
QVor dem Austauschen von Sicherun- gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.
QSo vermeiden Sie Schäden an der Abdeckung des Sicherungskastens
im Motorraum
Lösen Sie beim Öffnen des Sicherungska- stens die Arretierungen der Klauen voll-ständig, bevor Sie die Abdeckung
anheben. Anderenfalls können die Klauen beschädigt werden.

557
7
7-3. Wartung in Eigenregie
Wartung und Pflege

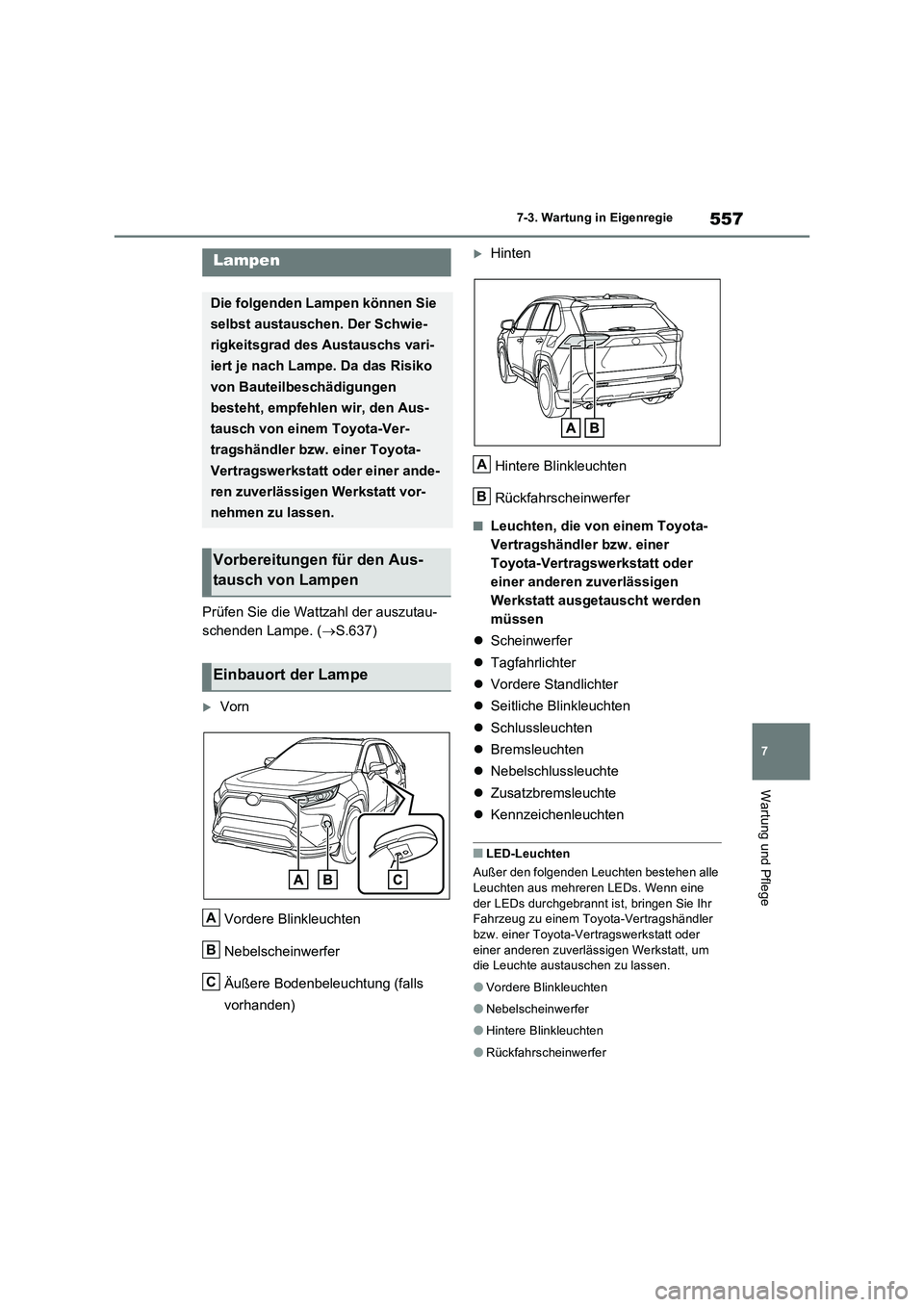

Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.637)
Vorn
Vordere Blinkleuchten
Nebelscheinwerfer
Äußere Bodenbeleuchtung (falls
vorhanden)
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
QLeuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Tagfahrlichter
 Vordere Standlichter
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte
 Zusatzbremsleuchte
 Kennzeichenleuchten
QLED-Leuchten
Außer den folgenden Leuchten bestehen alle
Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
OVordere Blinkleuchten
ONebelscheinwerfer
OHintere Blinkleuchten
ORückfahrscheinwerfer
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
B
C
A
B

5587-3. Wartung in Eigenregie
OÄußere Bodenbeleuchtung (falls vorhan-
den)
QKondensatbildung auf der Innenseite
der Linse
Eine vorübergehende Kondensatbildung auf
der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie
sich in den folgenden Fällen für weitere Infor-
mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung:
OGroße Wassertropfen haben sich auf der
Innenseite der Linse gebildet.
OWasser hat sich im Inneren der Leuchte
angesammelt.
QBeim Ersetzen eines elektronischen
Bauteils, wie etwa einer Leuchte usw.
S.556

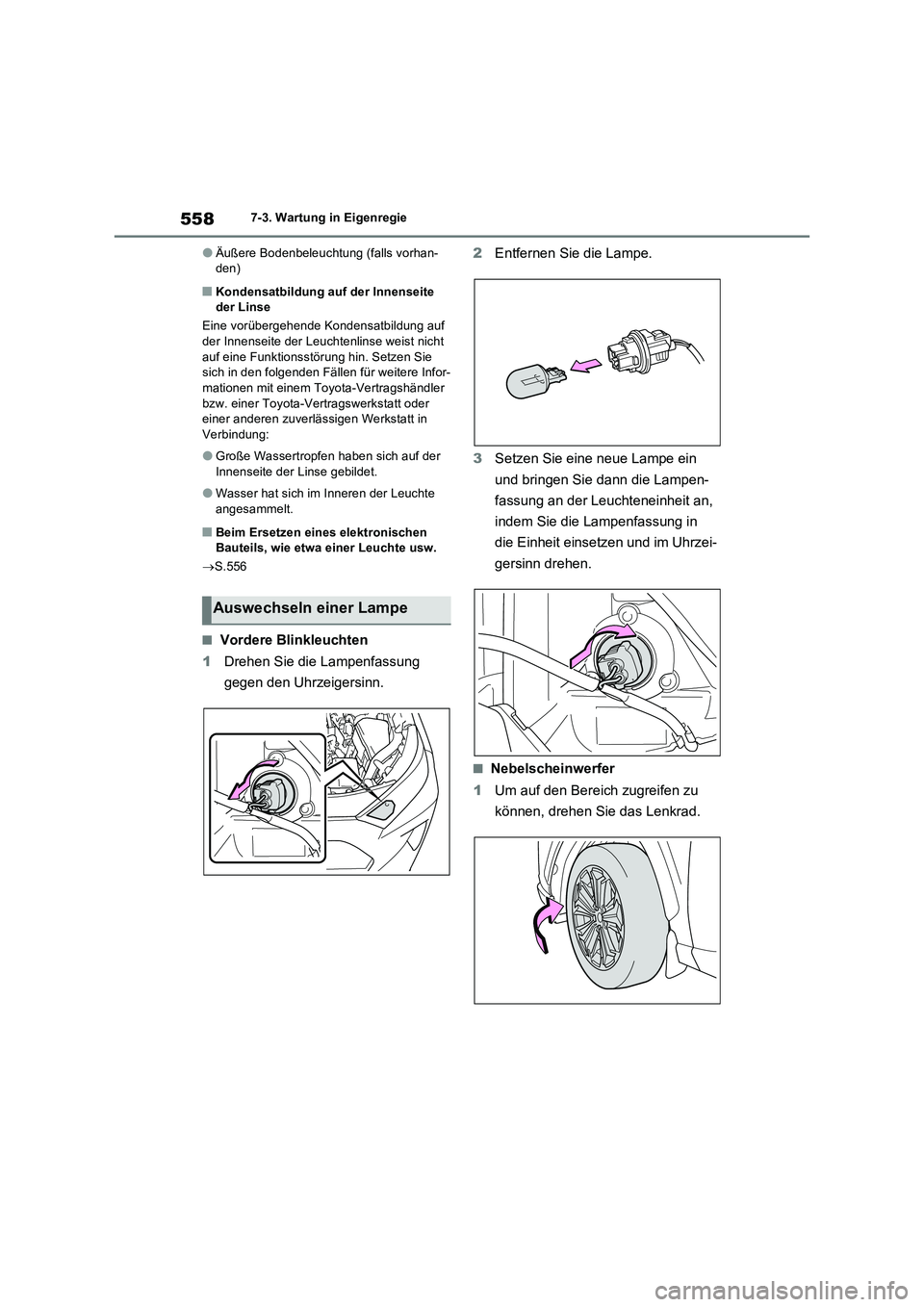

QVordere Blinkleuchten
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
QNebelscheinwerfer
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
Auswechseln einer Lampe
