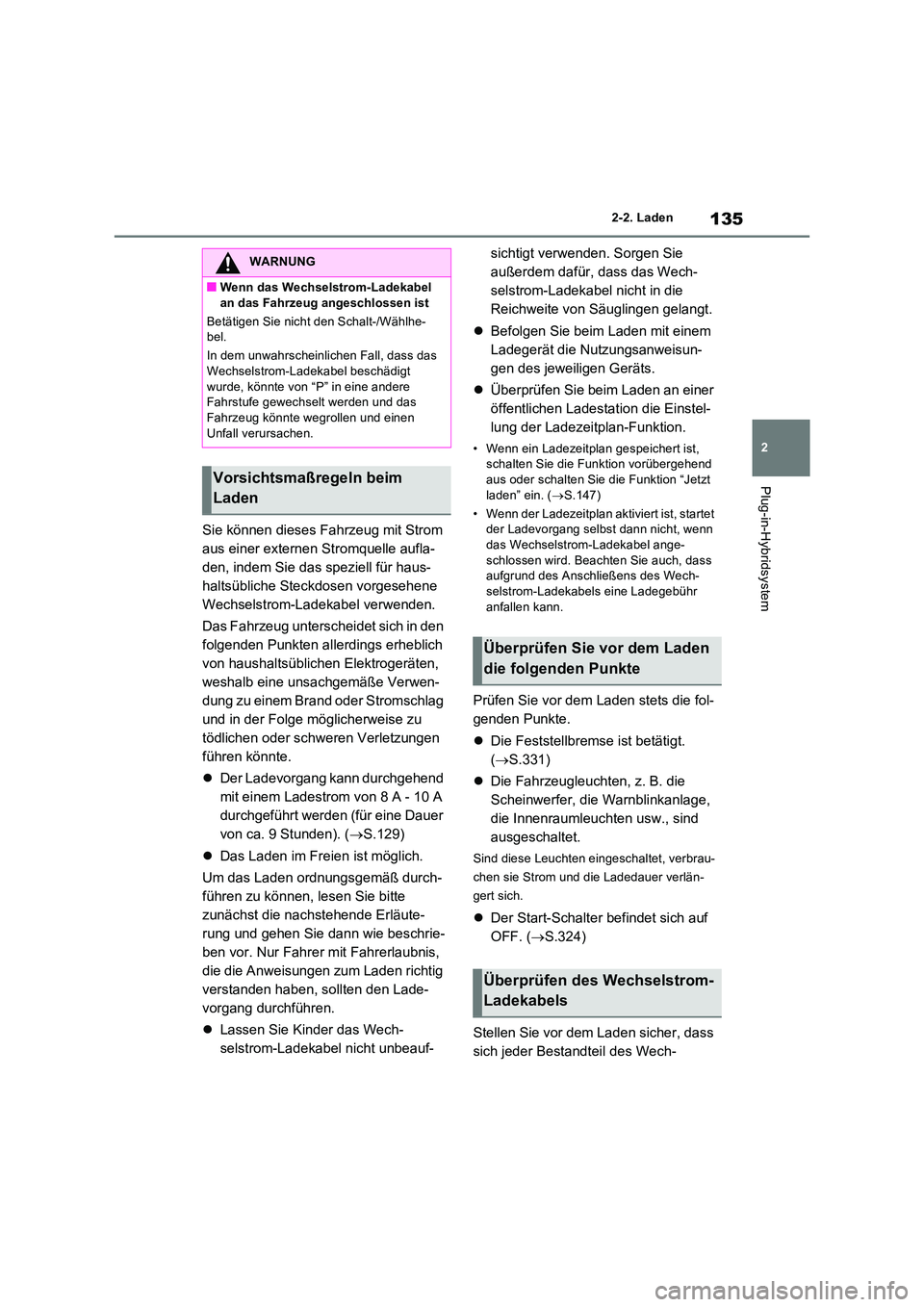

2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

135
2
2-2. Laden
Plug-in-Hybridsystem
Sie können dieses Fahrzeug mit Strom
aus einer externen Stromquelle aufla-
den, indem Sie das speziell für haus-
haltsübliche Steckdosen vorgesehene
Wechselstrom-Ladekabel verwenden.
Das Fahrzeug unterscheidet sich in den
folgenden Punkten allerdings erheblich
von haushaltsüblichen Elektrogeräten,
weshalb eine unsachgemäße Verwen-
dung zu einem Brand oder Stromschlag
und in der Folge möglicherweise zu
tödlichen oder schweren Verletzungen
führen könnte.
 Der Ladevorgang kann durchgehend
mit einem Ladestrom von 8 A - 10 A
durchgeführt werden (für eine Dauer
von ca. 9 Stunden). ( S.129)
 Das Laden im Freien ist möglich.
Um das Laden ordnungsgemäß durch-
führen zu können, lesen Sie bitte
zunächst die nachstehende Erläute-
rung und gehen Sie dann wie beschrie-
ben vor. Nur Fahrer mit Fahrerlaubnis,
die die Anweisungen zum Laden richtig
verstanden haben, sollten den Lade-
vorgang durchführen.
 Lassen Sie Kinder das Wech-
selstrom-Ladekabel nicht unbeauf-
sichtigt verwenden. Sorgen Sie
außerdem dafür, dass das Wech-
selstrom-Ladekabel nicht in die
Reichweite von Säuglingen gelangt.
 Befolgen Sie beim Laden mit einem
Ladegerät die Nutzungsanweisun-
gen des jeweiligen Geräts.
 Überprüfen Sie beim Laden an einer
öffentlichen Ladestation die Einstel-
lung der Ladezeitplan-Funktion.
• Wenn ein Ladezeitplan gespeichert ist, schalten Sie die Funktion vorübergehend aus oder schalten Sie die Funktion “Jetzt
laden” ein. ( S.147)
• Wenn der Ladezeitplan aktiviert ist, startet der Ladevorgang selbst dann nicht, wenn das Wechselstrom-Ladekabel ange-
schlossen wird. Beachten Sie auch, dass aufgrund des Anschließens des Wech-selstrom-Ladekabels eine Ladegebühr
anfallen kann.
Prüfen Sie vor dem Laden stets die fol-
genden Punkte.
 Die Feststellbremse ist betätigt.
( S.331)
 Die Fahrzeugleuchten, z. B. die
Scheinwerfer, die Warnblinkanlage,
die Innenraumleuchten usw., sind
ausgeschaltet.
Sind diese Leuchten eingeschaltet, verbrau-
chen sie Strom und die Ladedauer verlän-
gert sich.
 Der Start-Schalter befindet sich auf
OFF. ( S.324)
Stellen Sie vor dem Laden sicher, dass
sich jeder Bestandteil des Wech-
WARNUNG
QWenn das Wechselstrom-Ladekabel
an das Fahrzeug angeschlossen ist
Betätigen Sie nicht den Schalt-/Wählhe- bel.
In dem unwahrscheinlichen Fall, dass das Wechselstrom-Ladekabel beschädigt
wurde, könnte von “P” in eine andere Fahrstufe gewechselt werden und das Fahrzeug könnte wegrollen und einen
Unfall verursachen.
Vorsichtsmaßregeln beim
Laden
Überprüfen Sie vor dem Laden
die folgenden Punkte
Überprüfen des Wechselstrom-
Ladekabels

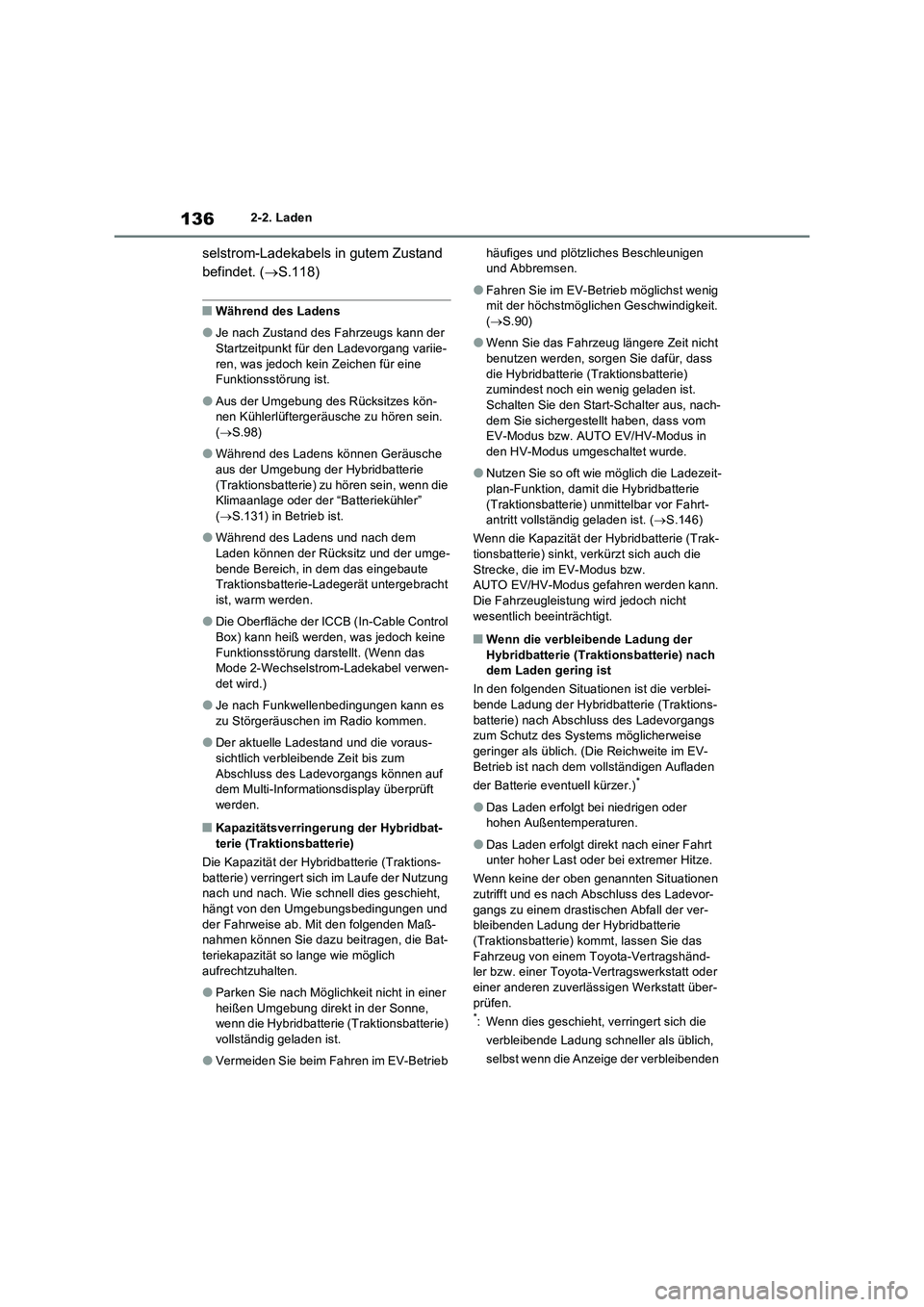

1362-2. Laden
selstrom-Ladekabels in gutem Zustand
befindet. (S.118)
QWährend des Ladens
OJe nach Zustand des Fahrzeugs kann der
Startzeitpunkt für den Ladevorgang variie-
ren, was jedoch kein Zeichen für eine
Funktionsstörung ist.
OAus der Umgebung des Rücksitzes kön-
nen Kühlerlüftergeräusche zu hören sein.
(S.98)
OWährend des Ladens können Geräusche
aus der Umgebung der Hybridbatterie
(Traktionsbatterie) zu hören sein, wenn die
Klimaanlage oder der “Batteriekühler”
(S.131) in Betrieb ist.
OWährend des Ladens und nach dem
Laden können der Rücksitz und der umge-
bende Bereich, in dem das eingebaute
Traktionsbatterie-Ladegerät untergebracht
ist, warm werden.
ODie Oberfläche der ICCB (In-Cable Control
Box) kann heiß werden, was jedoch keine
Funktionsstörung darstellt. (Wenn das
Mode 2-Wechselstrom-Ladekabel verwen-
det wird.)
OJe nach Funkwellenbedingungen kann es
zu Störgeräuschen im Radio kommen.
ODer aktuelle Ladestand und die voraus-
sichtlich verbleibende Zeit bis zum
Abschluss des Ladevorgangs können auf
dem Multi-Informationsdisplay überprüft
werden.
QKapazitätsverringerung der Hybridbat-
terie (Traktionsbatterie)
Die Kapazität der Hybridbatterie (Traktions-
batterie) verringert sich im Laufe der Nutzung
nach und nach. Wie schnell dies geschieht,
hängt von den Umgebungsbedingungen und
der Fahrweise ab. Mit den folgenden Maß-
nahmen können Sie dazu beitragen, die Bat-
teriekapazität so lange wie möglich
aufrechtzuhalten.
OParken Sie nach Möglichkeit nicht in einer
heißen Umgebung direkt in der Sonne,
wenn die Hybridbatterie (Traktionsbatterie)
vollständig geladen ist.
OVermeiden Sie beim Fahren im EV-Betrieb häufiges und plötzliches Beschleunigen
und Abbremsen.
OFahren Sie im EV-Betrieb möglichst wenig
mit der höchstmöglichen Geschwindigkeit.
(S.90)
OWenn Sie das Fahrzeug längere Zeit nicht
benutzen werden, sorgen Sie dafür, dass
die Hybridbatterie (Traktionsbatterie)
zumindest noch ein wenig geladen ist.
Schalten Sie den Start-Schalter aus, nach-
dem Sie sichergestellt haben, dass vom
EV-Modus bzw. AUTO EV/HV-Modus in
den HV-Modus umgeschaltet wurde.
ONutzen Sie so oft wie möglich die Ladezeit-
plan-Funktion, damit die Hybridbatterie
(Traktionsbatterie) unmittelbar vor Fahrt-
antritt vollständig geladen ist. (S.146)
Wenn die Kapazität der Hybridbatterie (Trak-
tionsbatterie) sinkt, verkürzt sich auch die
Strecke, die im EV-Modus bzw.
AUTO EV/HV-Modus gefahren werden kann.
Die Fahrzeugleistung wird jedoch nicht
wesentlich beeinträchtigt.
QWenn die verbleibende Ladung der
Hybridbatterie (Traktionsbatterie) nach
dem Laden gering ist
In den folgenden Situationen ist die verblei-
bende Ladung der Hybridbatterie (Traktions-
batterie) nach Abschluss des Ladevorgangs
zum Schutz des Systems möglicherweise
geringer als üblich. (Die Reichweite im EV-
Betrieb ist nach dem vollständigen Aufladen
der Batterie eventuell kürzer.)
*
ODas Laden erfolgt bei niedrigen oder
hohen Außentemperaturen.
ODas Laden erfolgt direkt nach einer Fahrt
unter hoher Last oder bei extremer Hitze.
Wenn keine der oben genannten Situationen
zutrifft und es nach Abschluss des Ladevor-
gangs zu einem drastischen Abfall der ver-
bleibenden Ladung der Hybridbatterie
(Traktionsbatterie) kommt, lassen Sie das
Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
*: Wenn dies geschieht, verringert sich die
verbleibende Ladung schneller als üblich,
selbst wenn die Anzeige der verbleibenden

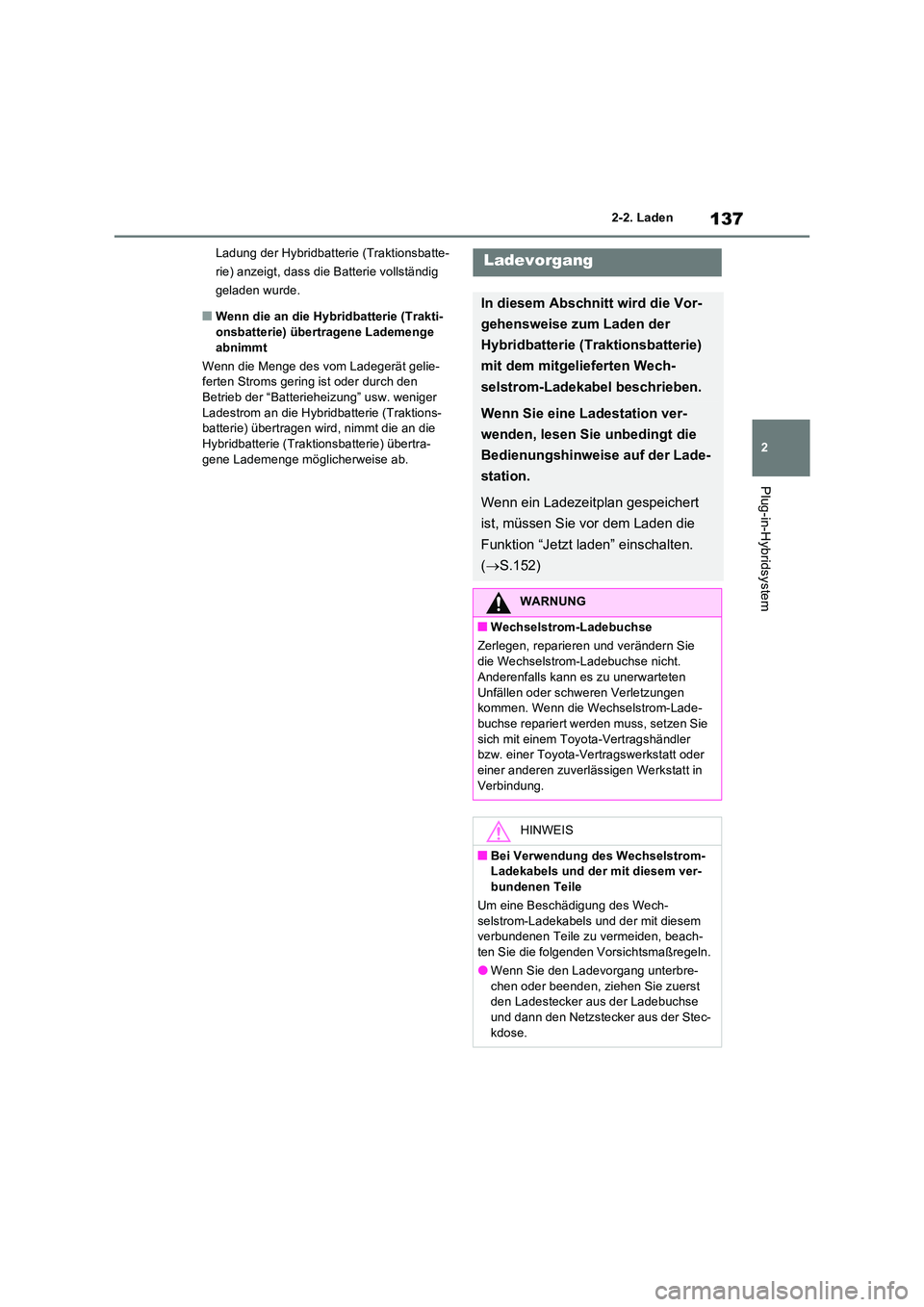

137
2
2-2. Laden
Plug-in-Hybridsystem
Ladung der Hybridbatterie (Traktionsbatte-
rie) anzeigt, dass die Batterie vollständig
geladen wurde.
QWenn die an die Hybridbatterie (Trakti-
onsbatterie) übertragene Lademenge abnimmt
Wenn die Menge des vom Ladegerät gelie- ferten Stroms gering ist oder durch den
Betrieb der “Batterieheizung” usw. weniger Ladestrom an die Hybridbatterie (Traktions-batterie) übertragen wird, nimmt die an die
Hybridbatterie (Traktionsbatterie) übertra- gene Lademenge möglicherweise ab.
Ladevorgang
In diesem Abschnitt wird die Vor-
gehensweise zum Laden der
Hybridbatterie (Traktionsbatterie)
mit dem mitgelieferten Wech-
selstrom-Ladekabel beschrieben.
Wenn Sie eine Ladestation ver-
wenden, lesen Sie unbedingt die
Bedienungshinweise auf der Lade-
station.
Wenn ein Ladezeitplan gespeichert
ist, müssen Sie vor dem Laden die
Funktion “Jetzt laden” einschalten.
( S.152)
WARNUNG
QWechselstrom-Ladebuchse
Zerlegen, reparieren und verändern Sie
die Wechselstrom-Ladebuchse nicht. Anderenfalls kann es zu unerwarteten
Unfällen oder schweren Verletzungen kommen. Wenn die Wechselstrom-Lade-buchse repariert werden muss, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
HINWEIS
QBei Verwendung des Wechselstrom- Ladekabels und der mit diesem ver-
bundenen Teile
Um eine Beschädigung des Wech- selstrom-Ladekabels und der mit diesem verbundenen Teile zu vermeiden, beach-
ten Sie die folgenden Vorsichtsmaßregeln.
OWenn Sie den Ladevorgang unterbre- chen oder beenden, ziehen Sie zuerst den Ladestecker aus der Ladebuchse
und dann den Netzstecker aus der Stec- kdose.

1382-2. Laden
S.135
1 Legen Sie das Wechselstrom-Lade-
kabel bereit.
Bei Verwendung des Mode 2-Wech-
selstrom-Ladekabels
2 Fassen Sie den Netzstecker am
Gehäuse an und stecken Sie ihn
fest in die Steckdose.
Schalten Sie den Fernschalter, soweit vor- handen, ein.
Vergewissern Sie sich, dass die Power-Kon- trollleuchte der ICCB (In-Cable Control Box) leuchtet. (Falls sie nicht leuchtet, siehe
S.159) Verwenden Sie eine Schnur o. Ä., um die ICCB (In-Cable Control Box) an einem
Haken oder einer ähnlichen Vorrichtung auf- zuhängen, wenn auf die Steckdose und den Stecker aufgrund der Anbringungshöhe eine
mechanische Belastung ausgeübt wird.
Sie können die ICCB (In-Cable Control Box) an der Öffnung in deren Rückseite aufhän-gen. Befestigen Sie die ICCB (In-Cable Con-
trol Box) nicht mit Schrauben an der Wand.
Bei Verwendung des Mode 3-Wech-
selstrom-Ladekabels (falls vorhan-
den)
2 Nehmen Sie die Kappe des Lade-
punkt-Ladesteckers ab und schlie-
ßen Sie den Ladepunkt-
Ladestecker an das Ladegerät an.
Vergewissern Sie sich beim Anschließen des Ladepunkt-Ladesteckers an das Lade-
gerät, dass die Kennzeichnungssymbole übereinstimmen.
Fassen Sie den Ladepunkt-Ladestecker am Gehäuse an und stecken Sie ihn fest in das
HINWEIS
OVergewissern Sie sich beim Abziehen
des Wechselstrom-Ladekabels, dass der Ladestecker entriegelt ist.
OZiehen Sie nicht zu kräftig an der Lade-
steckerkappe und der Kappe der Wech- selstrom-Ladebuchse.
OSetzen Sie den Ladestecker während
des Ladens keinen Vibrationen aus. Der Ladevorgang könnte gestoppt werden.
OStecken Sie nichts anderes als den
Ladestecker in die Wechselstrom-Lade- buchse.
OAchten Sie beim Einstecken des Netz-
steckers in die Steckdose sowie beim Abziehen desselben darauf, dass Sie ihn am Gehäuse anfassen.
OAchten Sie darauf, die Kappe der Wech-selstrom-Ladebuchse nicht mit einem scharfkantigen Gegenstand zu beschä-
digen.
OZiehen Sie nicht kräftig am Wech- selstrom-Ladekabel, wenn sich dieses
verfangen oder verheddert hat. Hat sich das Kabel verheddert, entwirren Sie es
vor der Verwendung.
Vorsichtsmaßregeln beim
Laden
Beim Laden

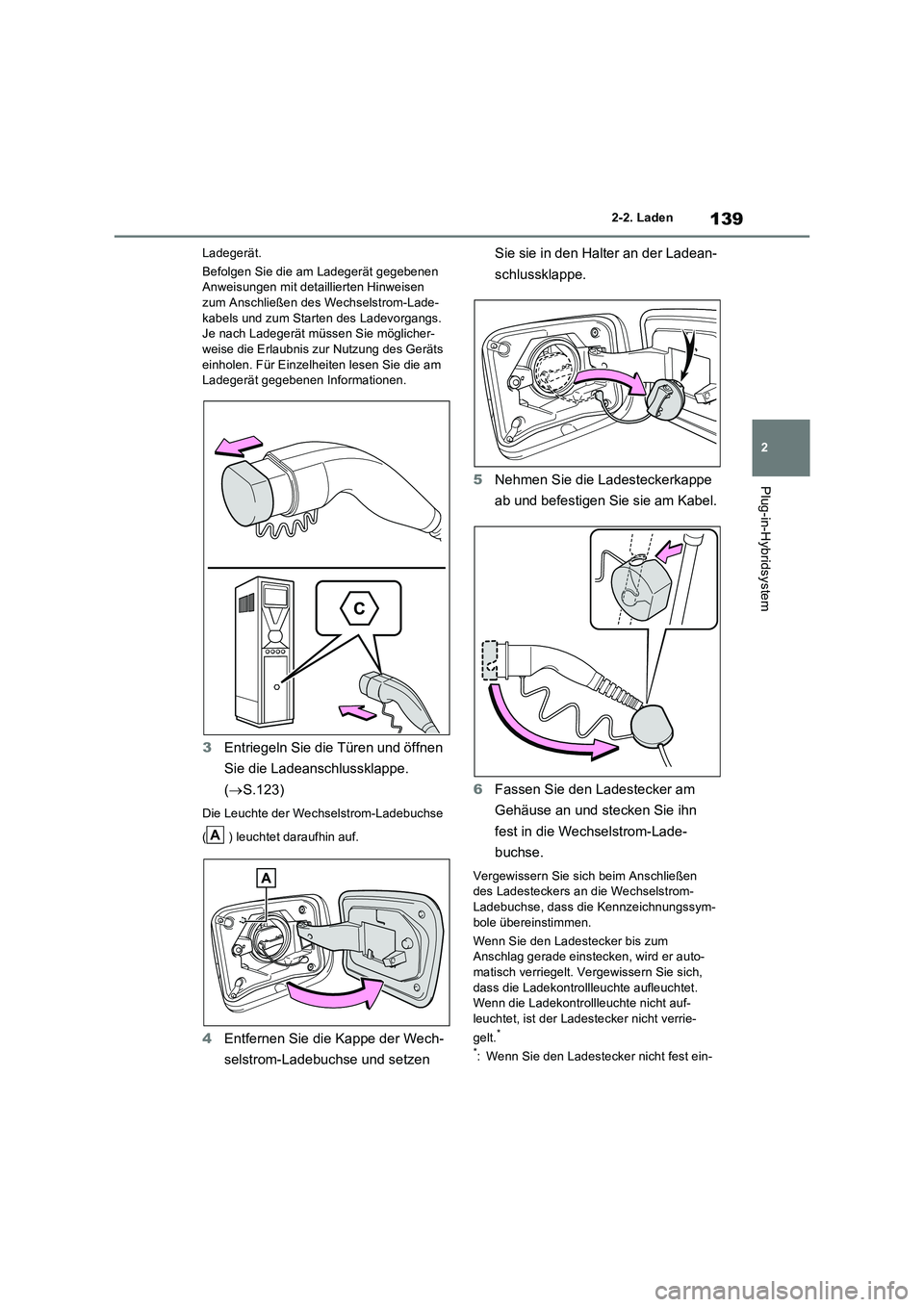

139
2 2-2. Laden
Plug-in-Hybridsystem
Ladegerät.
Befolgen Sie die am Ladegerät gegebenen
Anweisungen mit detaillierten Hinweisen
zum Anschließen des Wechselstrom-Lade-
kabels und zum Starten des Ladevorgangs.
Je nach Ladegerät müssen Sie möglicher-
weise die Erlaubnis zur Nutzung des Geräts
einholen. Für Einzelheiten lesen Sie die am
Ladegerät gegebenen Informationen.
3Entriegeln Sie die Türen und öffnen
Sie die Ladeanschlussklappe.
(S.123)
Die Leuchte der Wechselstrom-Ladebuchse
( ) leuchtet daraufhin auf.
4Entfernen Sie die Kappe der Wech-
selstrom-Ladebuchse und setzen Sie sie in den Halter an der Ladean-
schlussklappe.
5Nehmen Sie die Ladesteckerkappe
ab und befestigen Sie sie am Kabel.
6Fassen Sie den Ladestecker am
Gehäuse an und stecken Sie ihn
fest in die Wechselstrom-Lade-
buchse.
Vergewissern Sie sich beim Anschließen
des Ladesteckers an die Wechselstrom-
Ladebuchse, dass die Kennzeichnungssym-
bole übereinstimmen.
Wenn Sie den Ladestecker bis zum
Anschlag gerade einstecken, wird er auto-
matisch verriegelt. Vergewissern Sie sich,
dass die Ladekontrollleuchte aufleuchtet.
Wenn die Ladekontrollleuchte nicht auf-
leuchtet, ist der Ladestecker nicht verrie-
gelt.
*
*
: Wenn Sie den Ladestecker nicht fest ein-
A

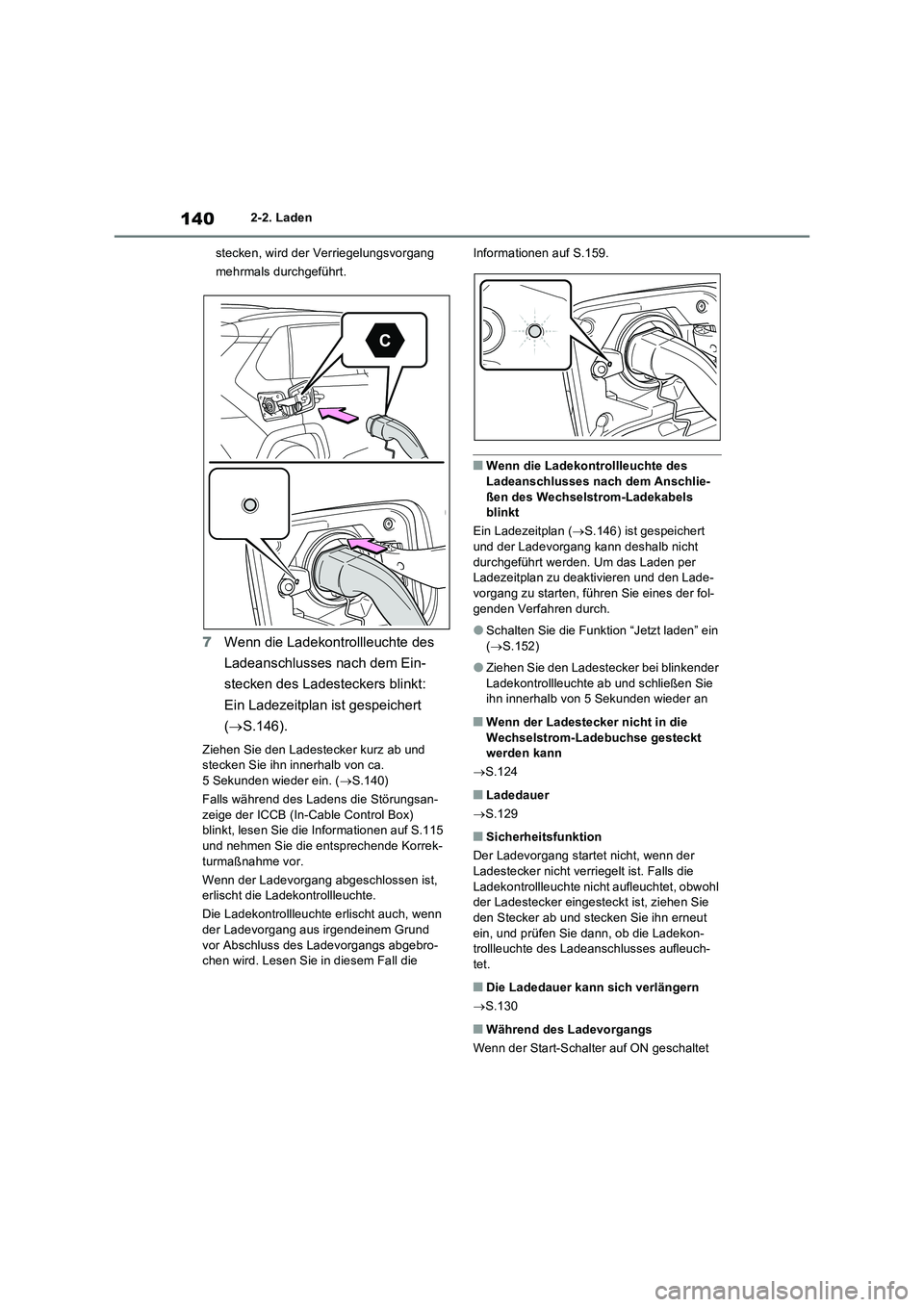

1402-2. Laden
stecken, wird der Verriegelungsvorgang
mehrmals durchgeführt.
7Wenn die Ladekontrollleuchte des
Ladeanschlusses nach dem Ein-
stecken des Ladesteckers blinkt:
Ein Ladezeitplan ist gespeichert
(S.146).
Ziehen Sie den Ladestecker kurz ab und
stecken Sie ihn innerhalb von ca.
5 Sekunden wieder ein. (S.140)
Falls während des Ladens die Störungsan-
zeige der ICCB (In-Cable Control Box)
blinkt, lesen Sie die Informationen auf S.115
und nehmen Sie die entsprechende Korrek-
turmaßnahme vor.
Wenn der Ladevorgang abgeschlossen ist,
erlischt die Ladekontrollleuchte.
Die Ladekontrollleuchte erlischt auch, wenn
der Ladevorgang aus irgendeinem Grund
vor Abschluss des Ladevorgangs abgebro-
chen wird. Lesen Sie in diesem Fall die Informationen auf S.159.
QWenn die Ladekontrollleuchte des
Ladeanschlusses nach dem Anschlie-
ßen des Wechselstrom-Ladekabels
blinkt
Ein Ladezeitplan (S.146) ist gespeichert
und der Ladevorgang kann deshalb nicht
durchgeführt werden. Um das Laden per
Ladezeitplan zu deaktivieren und den Lade-
vorgang zu starten, führen Sie eines der fol-
genden Verfahren durch.
OSchalten Sie die Funktion “Jetzt laden” ein
(S.152)
OZiehen Sie den Ladestecker bei blinkender
Ladekontrollleuchte ab und schließen Sie
ihn innerhalb von 5 Sekunden wieder an
QWenn der Ladestecker nicht in die
Wechselstrom-Ladebuchse gesteckt
werden kann
S.124
QLadedauer
S.129
QSicherheitsfunktion
Der Ladevorgang startet nicht, wenn der
Ladestecker nicht verriegelt ist. Falls die
Ladekontrollleuchte nicht aufleuchtet, obwohl
der Ladestecker eingesteckt ist, ziehen Sie
den Stecker ab und stecken Sie ihn erneut
ein, und prüfen Sie dann, ob die Ladekon-
trollleuchte des Ladeanschlusses aufleuch-
tet.
QDie Ladedauer kann sich verlängern
S.130
QWährend des Ladevorgangs
Wenn der Start-Schalter auf ON geschaltet

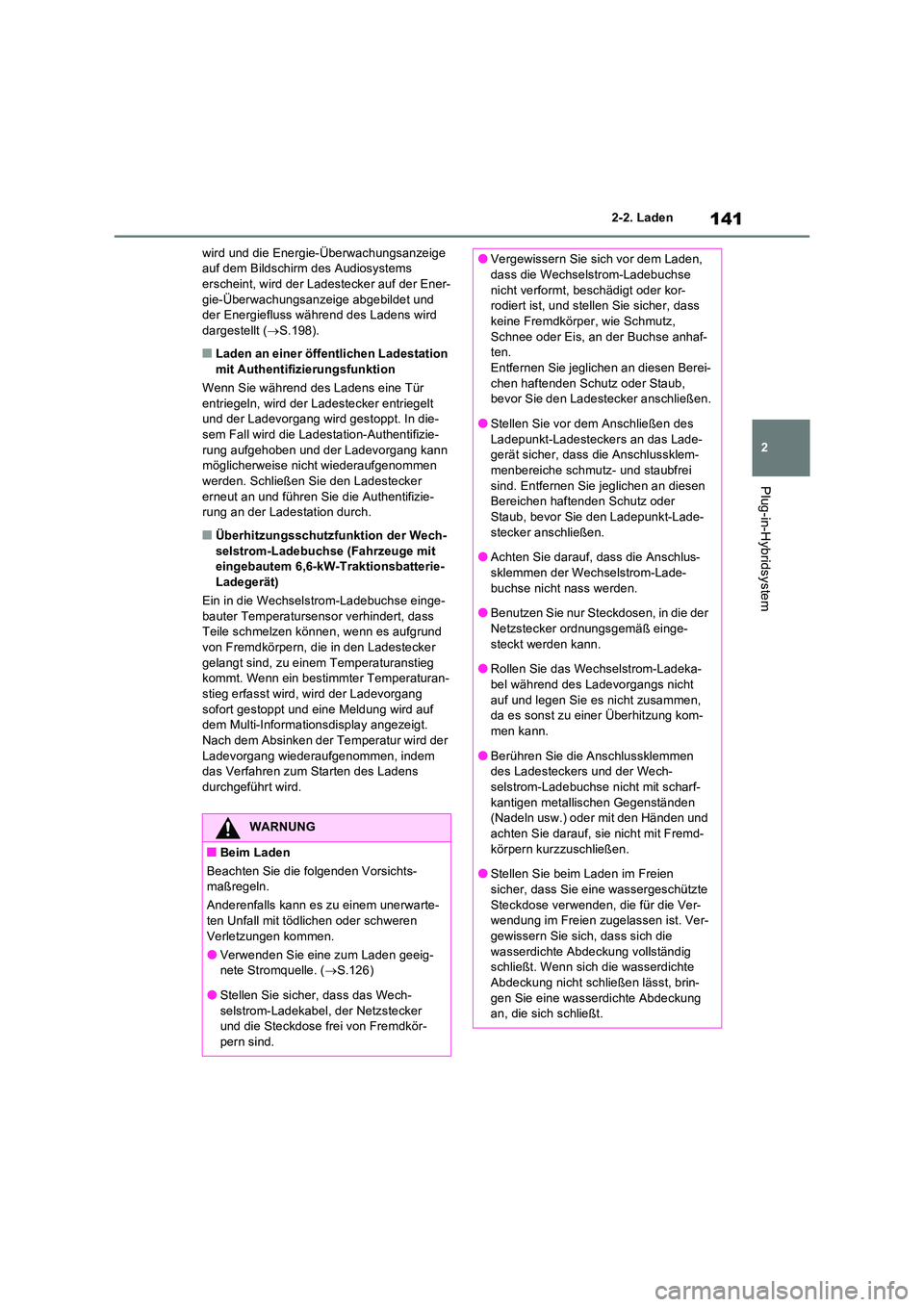

141
2
2-2. Laden
Plug-in-Hybridsystem
wird und die Energie-Überwachungsanzeige auf dem Bildschirm des Audiosystems erscheint, wird der Ladestecker auf der Ener-
gie-Überwachungsanzeige abgebildet und der Energiefluss während des Ladens wird dargestellt ( S.198).
QLaden an einer öffentlichen Ladestation
mit Authentifizierungsfunktion
Wenn Sie während des Ladens eine Tür entriegeln, wird der Ladestecker entriegelt und der Ladevorgang wird gestoppt. In die-
sem Fall wird die Ladestation-Authentifizie- rung aufgehoben und der Ladevorgang kann möglicherweise nicht wiederaufgenommen
werden. Schließen Sie den Ladestecker erneut an und führen Sie die Authentifizie-rung an der Ladestation durch.
QÜberhitzungsschutzfunktion der Wech-
selstrom-Ladebuchse (Fahrzeuge mit eingebautem 6,6-kW-Traktionsbatterie-Ladegerät)
Ein in die Wechselstrom-Ladebuchse einge-
bauter Temperatursensor verhindert, dass Teile schmelzen können, wenn es aufgrund von Fremdkörpern, die in den Ladestecker
gelangt sind, zu einem Temperaturanstieg kommt. Wenn ein bestimmter Temperaturan-stieg erfasst wird, wird der Ladevorgang
sofort gestoppt und eine Meldung wird auf dem Multi-Informationsdisplay angezeigt. Nach dem Absinken der Temperatur wird der
Ladevorgang wiederaufgenommen, indem das Verfahren zum Starten des Ladens durchgeführt wird.
WARNUNG
QBeim Laden
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu einem unerwarte-
ten Unfall mit tödlichen oder schweren Verletzungen kommen.
OVerwenden Sie eine zum Laden geeig-nete Stromquelle. ( S.126)
OStellen Sie sicher, dass das Wech- selstrom-Ladekabel, der Netzstecker und die Steckdose frei von Fremdkör-
pern sind.
OVergewissern Sie sich vor dem Laden, dass die Wechselstrom-Ladebuchse
nicht verformt, beschädigt oder kor- rodiert ist, und stellen Sie sicher, dass keine Fremdkörper, wie Schmutz,
Schnee oder Eis, an der Buchse anhaf- ten. Entfernen Sie jeglichen an diesen Berei-
chen haftenden Schutz oder Staub, bevor Sie den Ladestecker anschließen.
OStellen Sie vor dem Anschließen des
Ladepunkt-Ladesteckers an das Lade- gerät sicher, dass die Anschlussklem-menbereiche schmutz- und staubfrei
sind. Entfernen Sie jeglichen an diesen Bereichen haftenden Schutz oder Staub, bevor Sie den Ladepunkt-Lade-
stecker anschließen.
OAchten Sie darauf, dass die Anschlus- sklemmen der Wechselstrom-Lade-
buchse nicht nass werden.
OBenutzen Sie nur Steckdosen, in die der Netzstecker ordnungsgemäß einge-
steckt werden kann.
ORollen Sie das Wechselstrom-Ladeka- bel während des Ladevorgangs nicht
auf und legen Sie es nicht zusammen, da es sonst zu einer Überhitzung kom-men kann.
OBerühren Sie die Anschlussklemmen des Ladesteckers und der Wech-selstrom-Ladebuchse nicht mit scharf-
kantigen metallischen Gegenständen (Nadeln usw.) oder mit den Händen und achten Sie darauf, sie nicht mit Fremd-
körpern kurzzuschließen.
OStellen Sie beim Laden im Freien sicher, dass Sie eine wassergeschützte
Steckdose verwenden, die für die Ver- wendung im Freien zugelassen ist. Ver-gewissern Sie sich, dass sich die
wasserdichte Abdeckung vollständig schließt. Wenn sich die wasserdichte Abdeckung nicht schließen lässt, brin-
gen Sie eine wasserdichte Abdeckung an, die sich schließt.

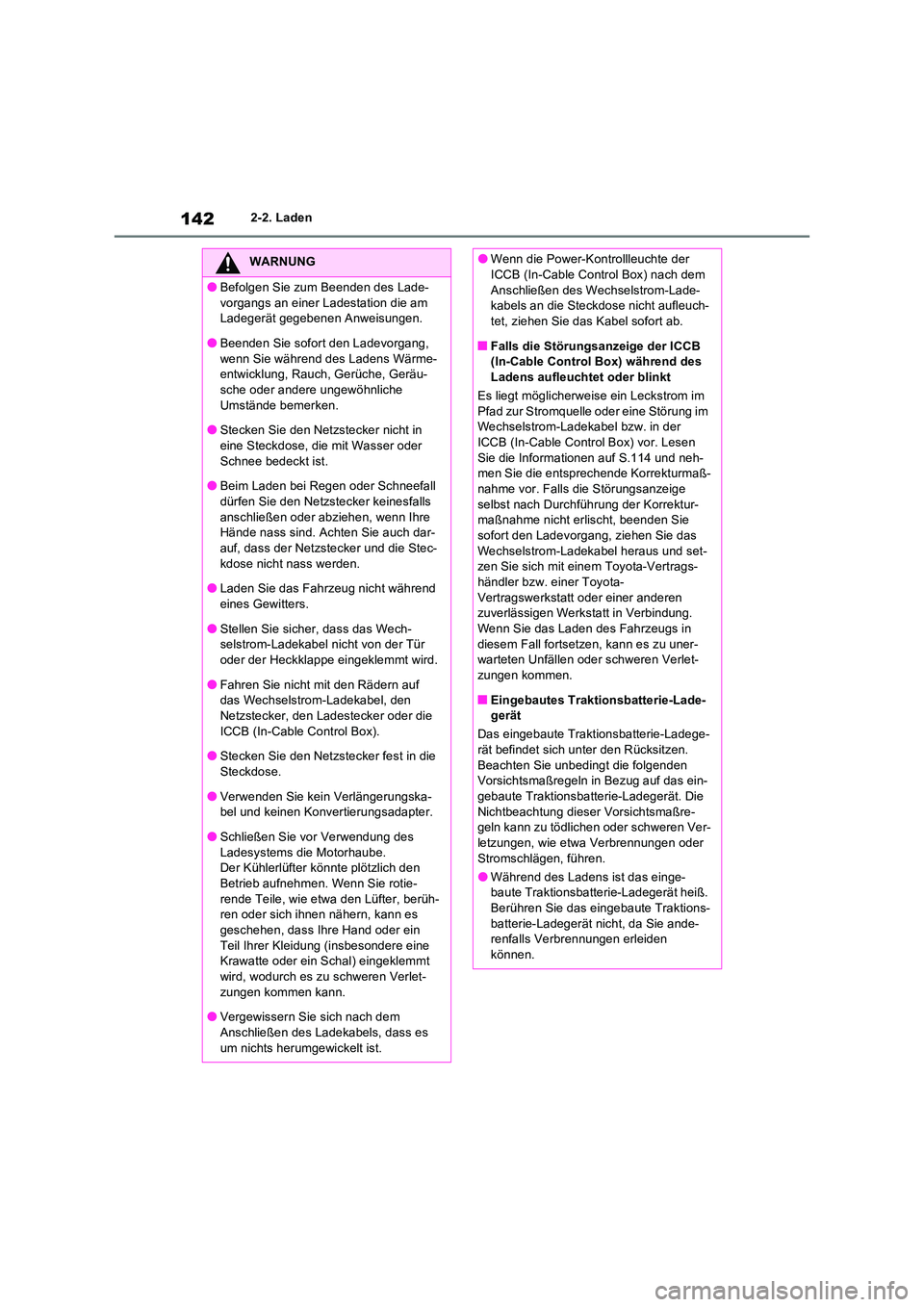

1422-2. Laden
WARNUNG
OBefolgen Sie zum Beenden des Lade-
vorgangs an einer Ladestation die am Ladegerät gegebenen Anweisungen.
OBeenden Sie sofort den Ladevorgang,
wenn Sie während des Ladens Wärme- entwicklung, Rauch, Gerüche, Geräu-sche oder andere ungewöhnliche
Umstände bemerken.
OStecken Sie den Netzstecker nicht in eine Steckdose, die mit Wasser oder
Schnee bedeckt ist.
OBeim Laden bei Regen oder Schneefall dürfen Sie den Netzstecker keinesfalls
anschließen oder abziehen, wenn Ihre Hände nass sind. Achten Sie auch dar-auf, dass der Netzstecker und die Stec-
kdose nicht nass werden.
OLaden Sie das Fahrzeug nicht während eines Gewitters.
OStellen Sie sicher, dass das Wech-selstrom-Ladekabel nicht von der Tür oder der Heckklappe eingeklemmt wird.
OFahren Sie nicht mit den Rädern auf das Wechselstrom-Ladekabel, den
Netzstecker, den Ladestecker oder die ICCB (In-Cable Control Box).
OStecken Sie den Netzstecker fest in die
Steckdose.
OVerwenden Sie kein Verlängerungska- bel und keinen Konvertierungsadapter.
OSchließen Sie vor Verwendung des Ladesystems die Motorhaube.Der Kühlerlüfter könnte plötzlich den
Betrieb aufnehmen. Wenn Sie rotie- rende Teile, wie etwa den Lüfter, berüh-ren oder sich ihnen nähern, kann es
geschehen, dass Ihre Hand oder ein Teil Ihrer Kleidung (insbesondere eine Krawatte oder ein Schal) eingeklemmt
wird, wodurch es zu schweren Verlet- zungen kommen kann.
OVergewissern Sie sich nach dem
Anschließen des Ladekabels, dass es um nichts herumgewickelt ist.
OWenn die Power-Kontrollleuchte der ICCB (In-Cable Control Box) nach dem
Anschließen des Wechselstrom-Lade- kabels an die Steckdose nicht aufleuch-tet, ziehen Sie das Kabel sofort ab.
QFalls die Störungsanzeige der ICCB (In-Cable Control Box) während des Ladens aufleuchtet oder blinkt
Es liegt möglicherweise ein Leckstrom im
Pfad zur Stromquelle oder eine Störung im Wechselstrom-Ladekabel bzw. in der ICCB (In-Cable Control Box) vor. Lesen
Sie die Informationen auf S.114 und neh- men Sie die entsprechende Korrekturmaß-nahme vor. Falls die Störungsanzeige
selbst nach Durchführung der Korrektur- maßnahme nicht erlischt, beenden Sie sofort den Ladevorgang, ziehen Sie das
Wechselstrom-Ladekabel heraus und set- zen Sie sich mit einem Toyota-Vertrags-händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung. Wenn Sie das Laden des Fahrzeugs in
diesem Fall fortsetzen, kann es zu uner- warteten Unfällen oder schweren Verlet-zungen kommen.
QEingebautes Traktionsbatterie-Lade-gerät
Das eingebaute Traktionsbatterie-Ladege- rät befindet sich unter den Rücksitzen.
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln in Bezug auf das ein-gebaute Traktionsbatterie-Ladegerät. Die
Nichtbeachtung dieser Vorsichtsmaßre- geln kann zu tödlichen oder schweren Ver-letzungen, wie etwa Verbrennungen oder
Stromschlägen, führen.
OWährend des Ladens ist das einge- baute Traktionsbatterie-Ladegerät heiß. Berühren Sie das eingebaute Traktions-
batterie-Ladegerät nicht, da Sie ande- renfalls Verbrennungen erleiden können.
