2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

175

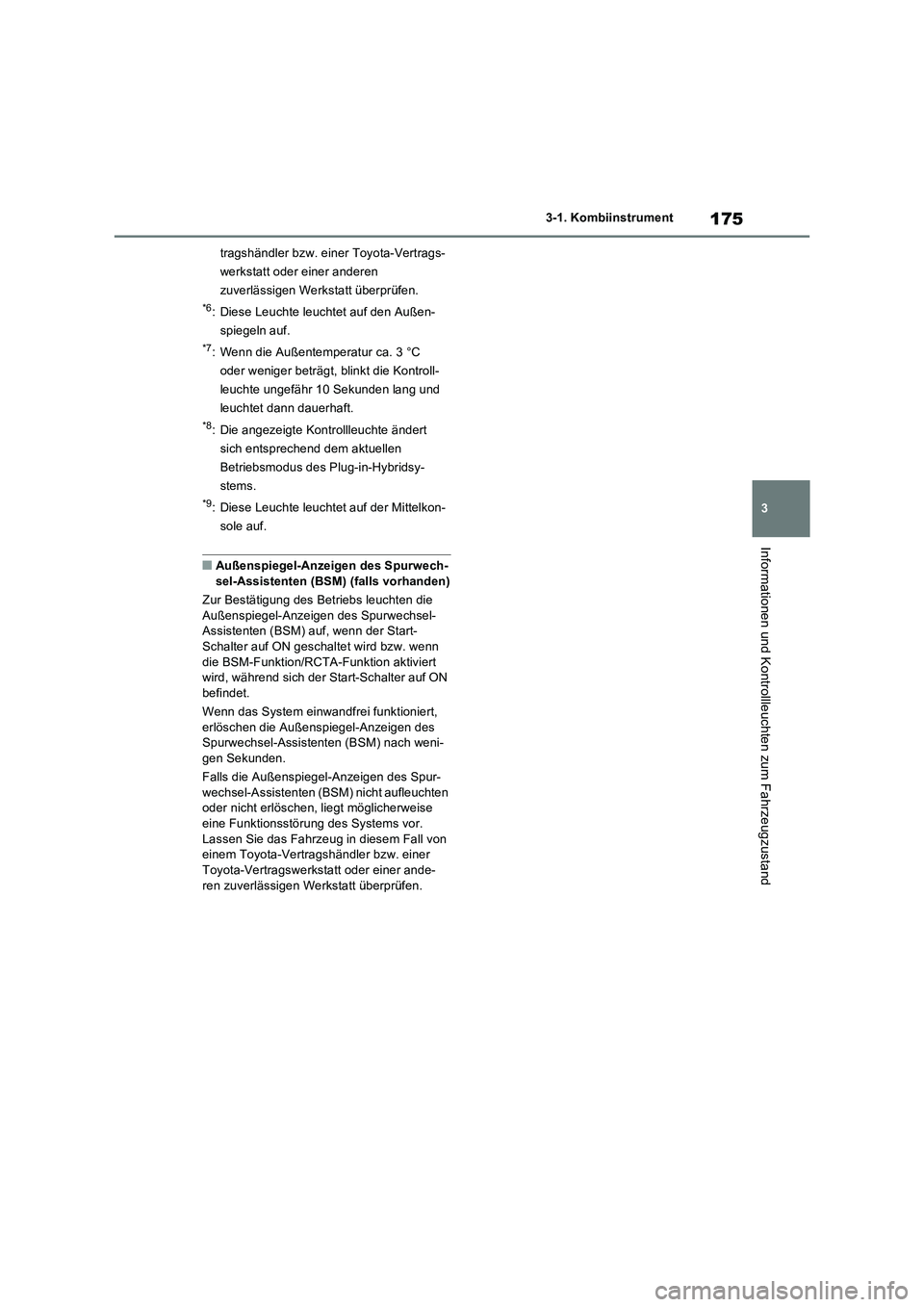

3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln auf.
*7: Wenn die Außentemperatur ca. 3 °C
oder weniger beträgt, blinkt die Kontroll-
leuchte ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Die angezeigte Kontrollleuchte ändert
sich entsprechend dem aktuellen
Betriebsmodus des Plug-in-Hybridsy-
stems.
*9: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
QAußenspiegel-Anzeigen des Spurwech-
sel-Assistenten (BSM) (falls vorhanden)
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) auf, wenn der Start-
Schalter auf ON geschaltet wird bzw. wenn
die BSM-Funktion/RCTA-Funktion aktiviert
wird, während sich der Start-Schalter auf ON
befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
wechsel-Assistenten (BSM) nicht aufleuchten
oder nicht erlöschen, liegt möglicherweise
eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.

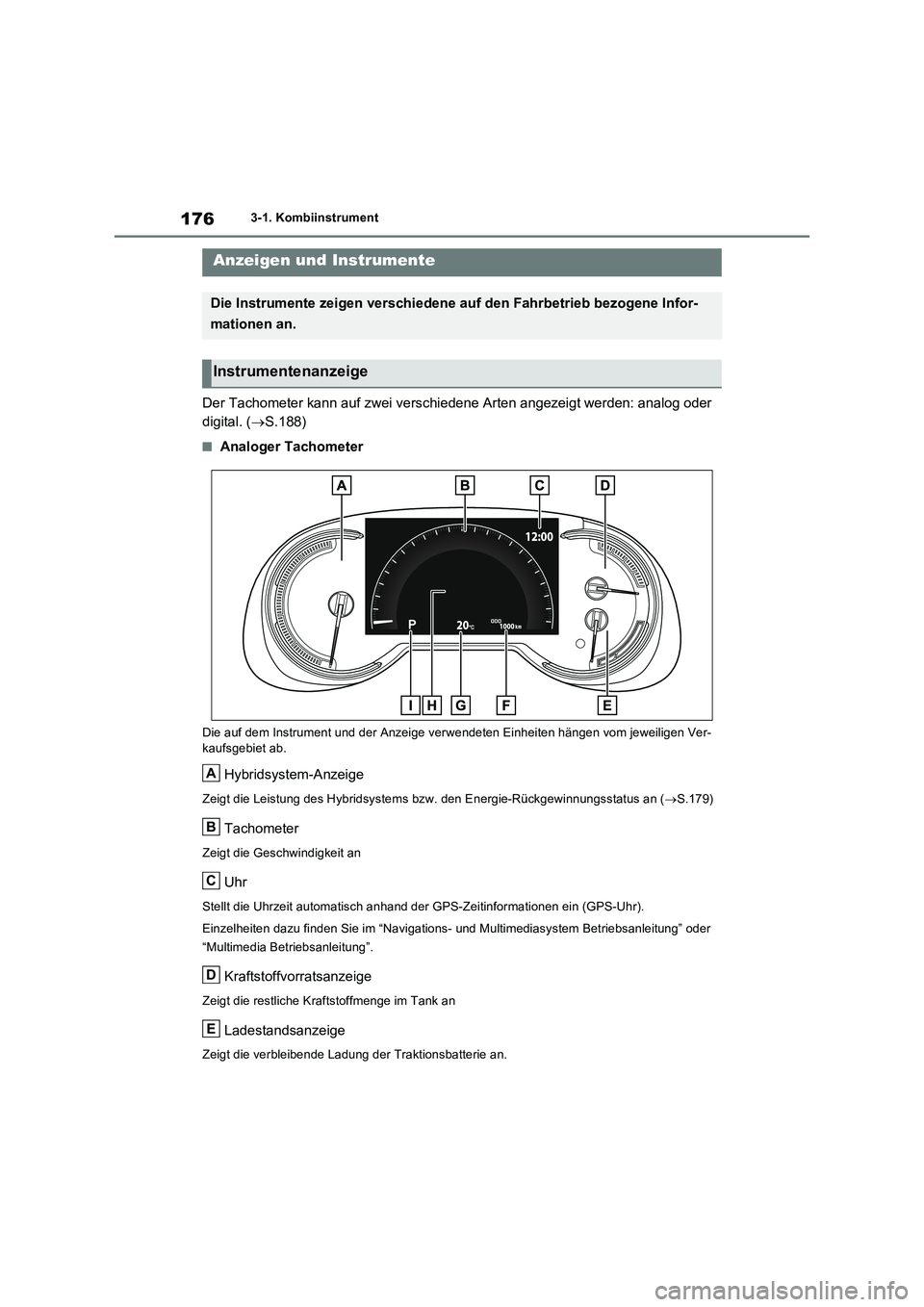

1763-1. Kombiinstrument
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.188)
QAnaloger Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an (S.179)
Tachometer
Zeigt die Geschwindigkeit an
Uhr
Stellt die Uhrzeit automatisch anhand der GPS-Zeitinformationen ein (GPS-Uhr).
Einzelheiten dazu finden Sie im “Navigations- und Multimediasystem Betriebsanleitung” oder
“Multimedia Betriebsanleitung”.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Ladestandsanzeige
Zeigt die verbleibende Ladung der Traktionsbatterie an.
Anzeigen und Instrumente
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D
E

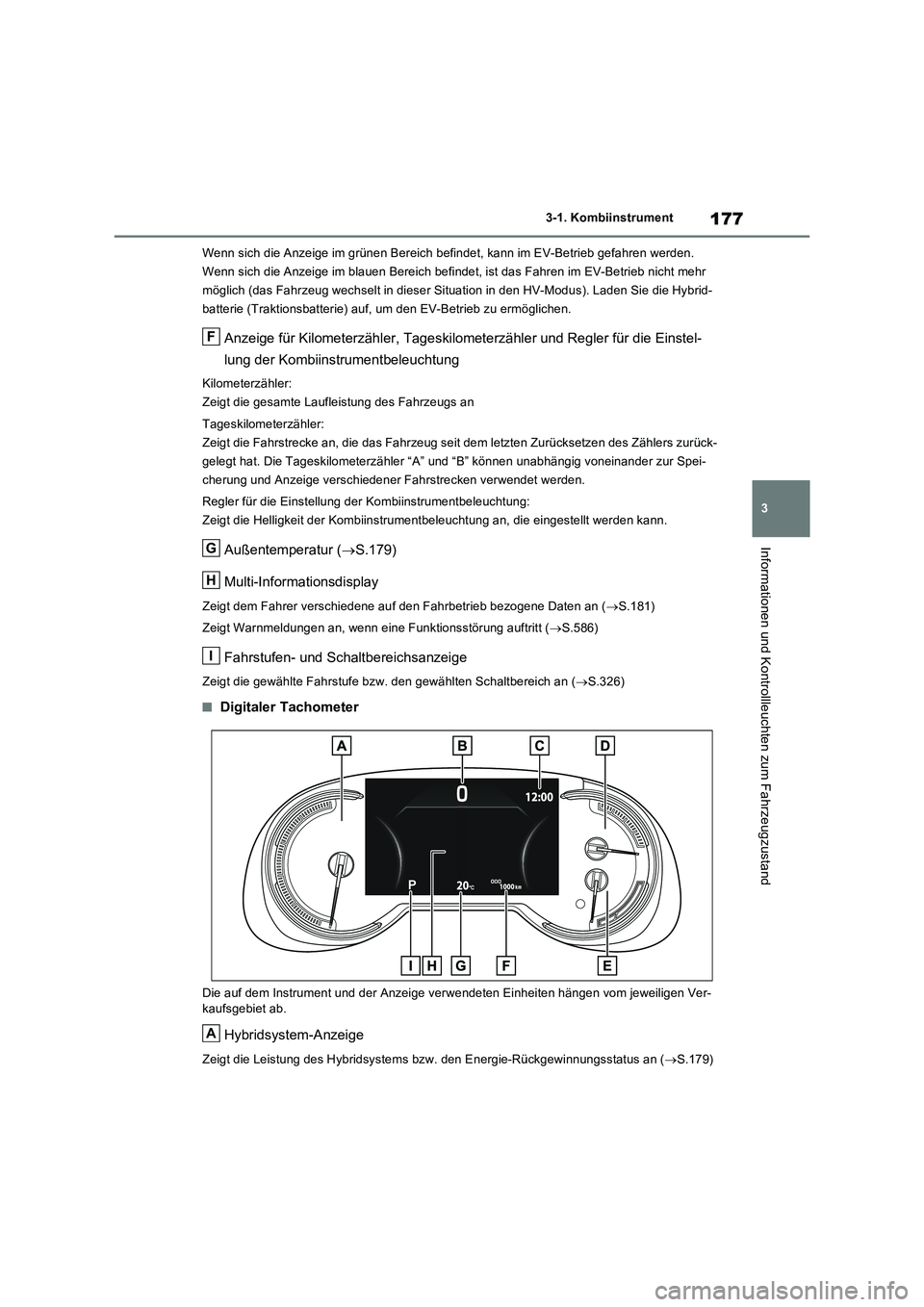

177
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Wenn sich die Anzeige im grünen Bereich befindet, kann im EV-Betrieb gefahren werden.
Wenn sich die Anzeige im blauen Bereich befindet, ist das Fahren im EV-Betrieb nicht mehr
möglich (das Fahrzeug wechselt in dieser Situation in den HV-Modus). Laden Sie die Hybrid-
batterie (Traktionsbatterie) auf, um den EV-Betrieb zu ermöglichen.
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.179)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.181)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.586)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.326)
QDigitaler Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an (S.179)
F
G
H
I
A

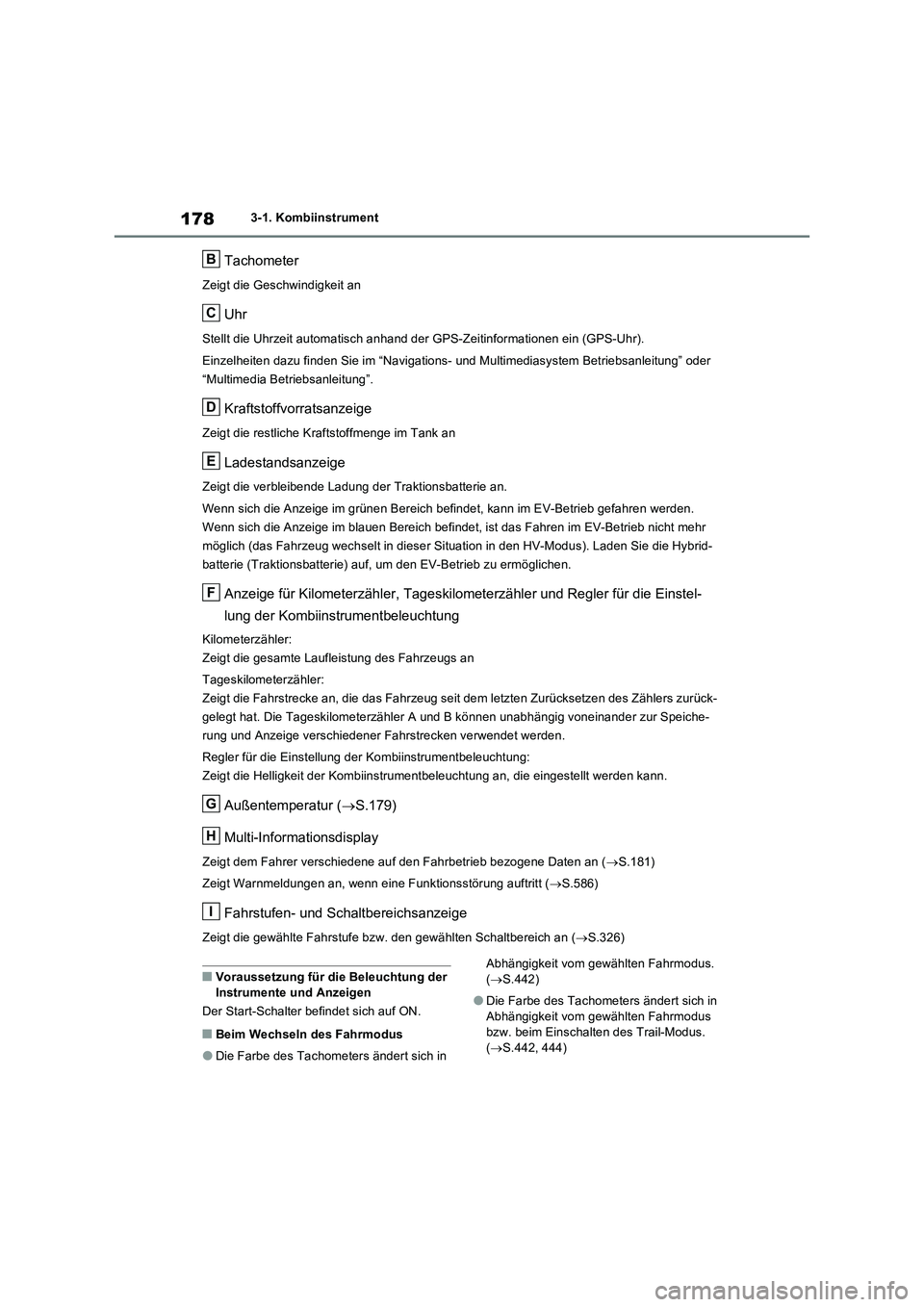

1783-1. Kombiinstrument
Tachometer
Zeigt die Geschwindigkeit an
Uhr
Stellt die Uhrzeit automatisch anhand der GPS-Zeitinformationen ein (GPS-Uhr).
Einzelheiten dazu finden Sie im “Navigations- und Multimediasystem Betriebsanleitung” oder
“Multimedia Betriebsanleitung”.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Ladestandsanzeige
Zeigt die verbleibende Ladung der Traktionsbatterie an.
Wenn sich die Anzeige im grünen Bereich befindet, kann im EV-Betrieb gefahren werden.
Wenn sich die Anzeige im blauen Bereich befindet, ist das Fahren im EV-Betrieb nicht mehr
möglich (das Fahrzeug wechselt in dieser Situation in den HV-Modus). Laden Sie die Hybrid-
batterie (Traktionsbatterie) auf, um den EV-Betrieb zu ermöglichen.
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler A und B können unabhängig voneinander zur Speiche-
rung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.179)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.181)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.586)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.326)
QVoraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Start-Schalter befindet sich auf ON.
QBeim Wechseln des Fahrmodus
ODie Farbe des Tachometers ändert sich in Abhängigkeit vom gewählten Fahrmodus.
(S.442)
ODie Farbe des Tachometers ändert sich in
Abhängigkeit vom gewählten Fahrmodus
bzw. beim Einschalten des Trail-Modus.
(S.442, 444)
B
C
D
E
F
G
H
I

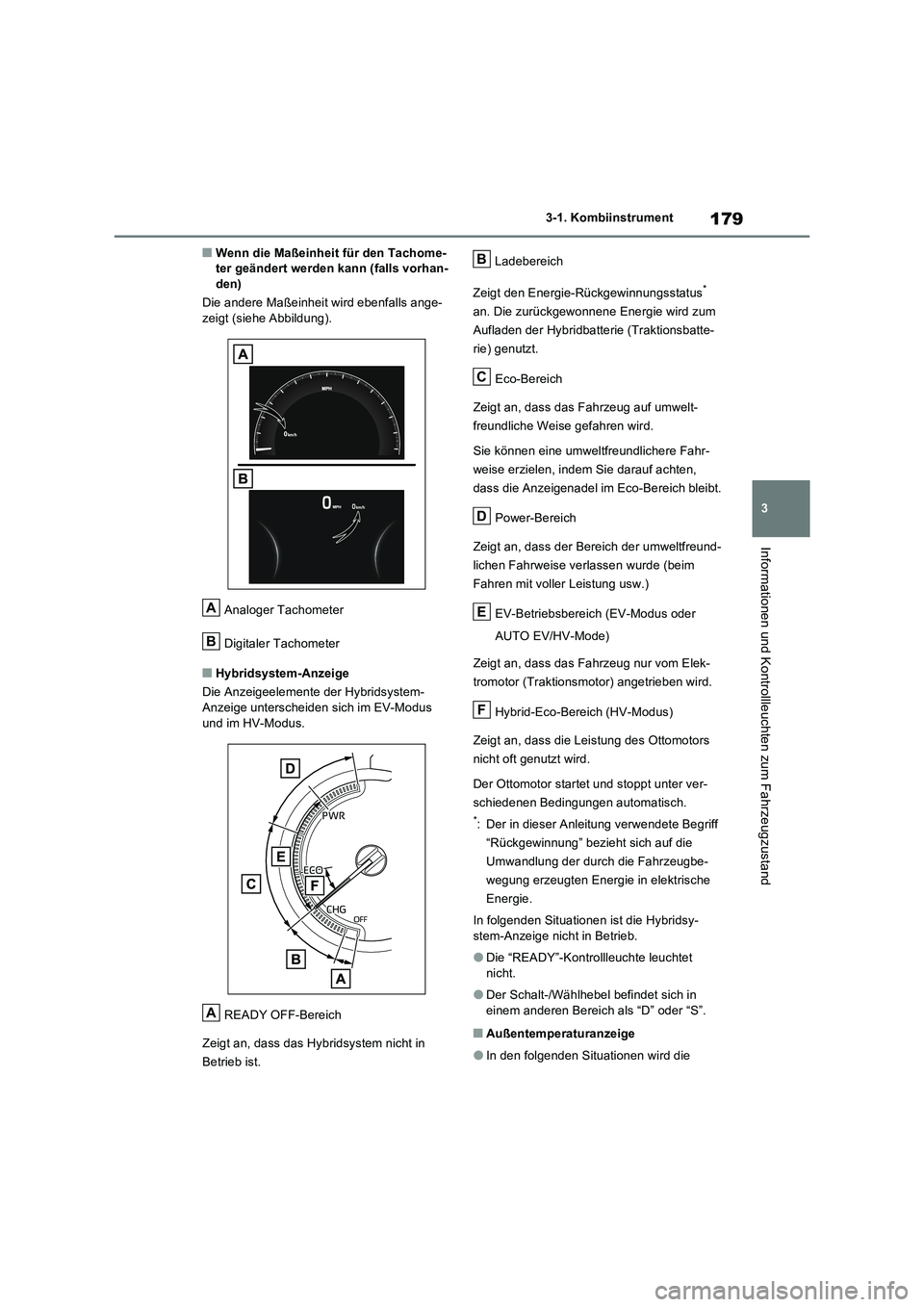

179
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QWenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).
Analoger Tachometer
Digitaler Tachometer
QHybridsystem-Anzeige
Die Anzeigeelemente der Hybridsystem-
Anzeige unterscheiden sich im EV-Modus
und im HV-Modus.
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an. Die zurückgewonnene Energie wird zum
Aufladen der Hybridbatterie (Traktionsbatte-
rie) genutzt.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim
Fahren mit voller Leistung usw.)
EV-Betriebsbereich (EV-Modus oder
AUTO EV/HV-Mode)
Zeigt an, dass das Fahrzeug nur vom Elek-
tromotor (Traktionsmotor) angetrieben wird.
Hybrid-Eco-Bereich (HV-Modus)
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
In folgenden Situationen ist die Hybridsy-
stem-Anzeige nicht in Betrieb.
ODie “READY”-Kontrollleuchte leuchtet
nicht.
ODer Schalt-/Wählhebel befindet sich in
einem anderen Bereich als “D” oder “S”.
QAußentemperaturanzeige
OIn den folgenden Situationen wird die
A
B
A
B
C
D
E
F

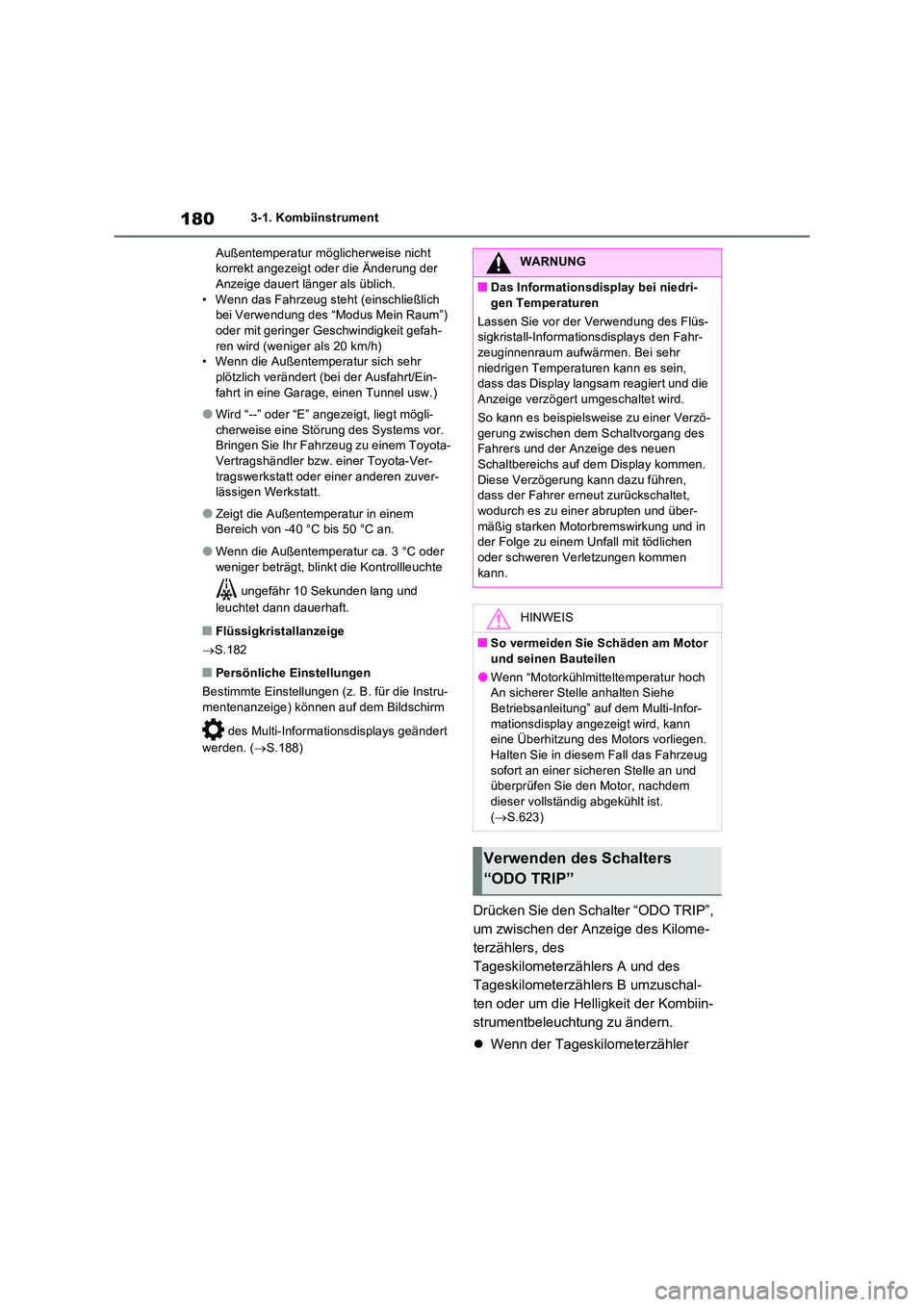

1803-1. Kombiinstrument
Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht (einschließlich bei Verwendung des “Modus Mein Raum”) oder mit geringer Geschwindigkeit gefah-
ren wird (weniger als 20 km/h) • Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
OWird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor. Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver- lässigen Werkstatt.
OZeigt die Außentemperatur in einem Bereich von -40 °C bis 50 °C an.
OWenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
QFlüssigkristallanzeige
 S.182
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru-
mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. ( S.188)
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
WARNUNG
QDas Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langs am reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
HINWEIS
QSo vermeiden Sie Schäden am Motor
und seinen Bauteilen
OWenn “Motorkühlmitteltemperatur hoch An sicherer Stelle anhalten Siehe Betriebsanleitung” auf dem Multi-Infor-
mationsdisplay angezeigt wird, kann eine Überhitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug
sofort an einer sicheren Stelle an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist.
( S.623)
Verwenden des Schalters
“ODO TRIP”

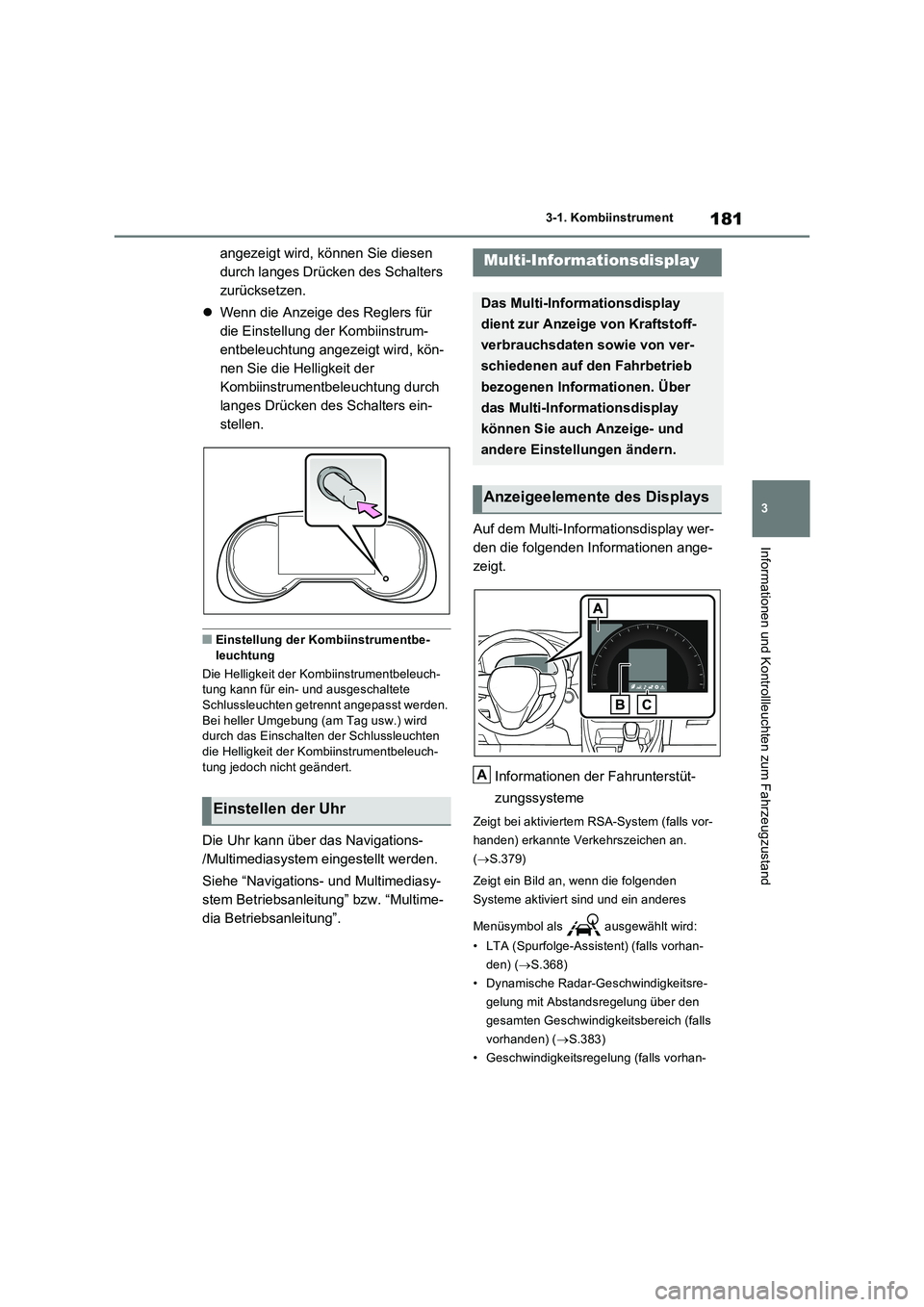

181
3
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
QEinstellung der Kombiinstrumentbe- leuchtung
Die Helligkeit der Kombiinstrumentbeleuch- tung kann für ein- und ausgeschaltete
Schlussleuchten getrennt angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Einschalten der Schlussleuchten
die Helligkeit der Kombiinstrumentbeleuch- tung jedoch nicht geändert.
Die Uhr kann über das Navigations-
/Multimediasystem eingestellt werden.
Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung” bzw. “Multime-
dia Betriebsanleitung”.
Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.379)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.368)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.383)
• Geschwindigkeitsregelung (falls vorhan-
Einstellen der Uhr
Multi-Informationsdisplay
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A

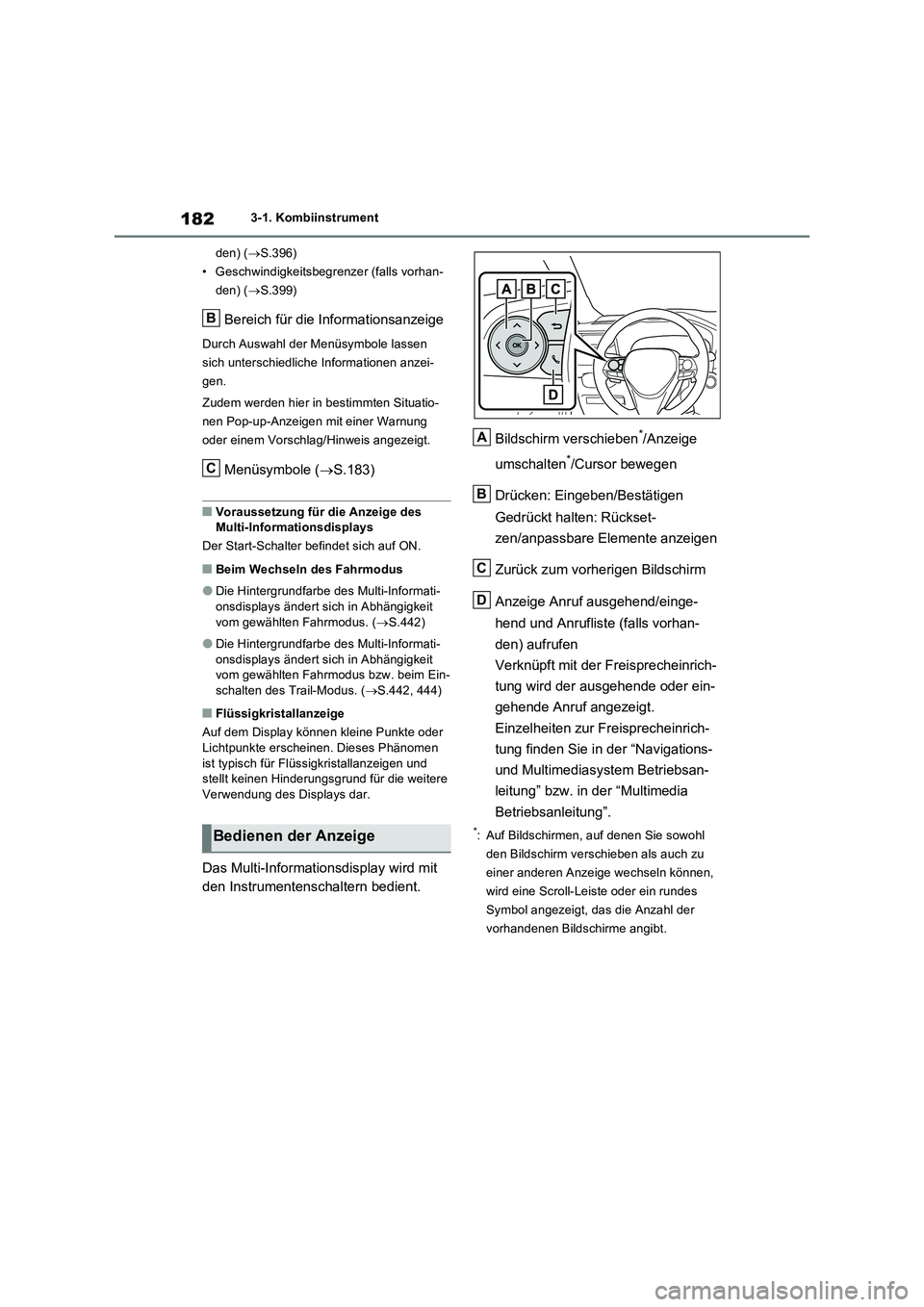

1823-1. Kombiinstrument
den) (S.396)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) (S.399)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
Menüsymbole (S.183)
QVoraussetzung für die Anzeige des
Multi-Informationsdisplays
Der Start-Schalter befindet sich auf ON.
QBeim Wechseln des Fahrmodus
ODie Hintergrundfarbe des Multi-Informati-
onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus. (S.442)
ODie Hintergrundfarbe des Multi-Informati-
onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus bzw. beim Ein-
schalten des Trail-Modus. (S.442, 444)
QFlüssigkristallanzeige
Auf dem Display können kleine Punkte oder
Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und
stellt keinen Hinderungsgrund für die weitere
Verwendung des Displays dar.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.Bildschirm verschieben
*/Anzeige
umschalten
*/Cursor bewegen
Drücken: Eingeben/Bestätigen
Gedrückt halten: Rückset-
zen/anpassbare Elemente anzeigen
Zurück zum vorherigen Bildschirm
Anzeige Anruf ausgehend/einge-
hend und Anrufliste (falls vorhan-
den) aufrufen
Verknüpft mit der Freisprecheinrich-
tung wird der ausgehende oder ein-
gehende Anruf angezeigt.
Einzelheiten zur Freisprecheinrich-
tung finden Sie in der “Navigations-
und Multimediasystem Betriebsan-
leitung” bzw. in der “Multimedia
Betriebsanleitung”.
*: Auf Bildschirmen, auf denen Sie sowohl
den Bildschirm verschieben als auch zu
einer anderen Anzeige wechseln können,
wird eine Scroll-Leiste oder ein rundes
Symbol angezeigt, das die Anzahl der
vorhandenen Bildschirme angibt.Bedienen der Anzeige
B
C
A
B
C
D
