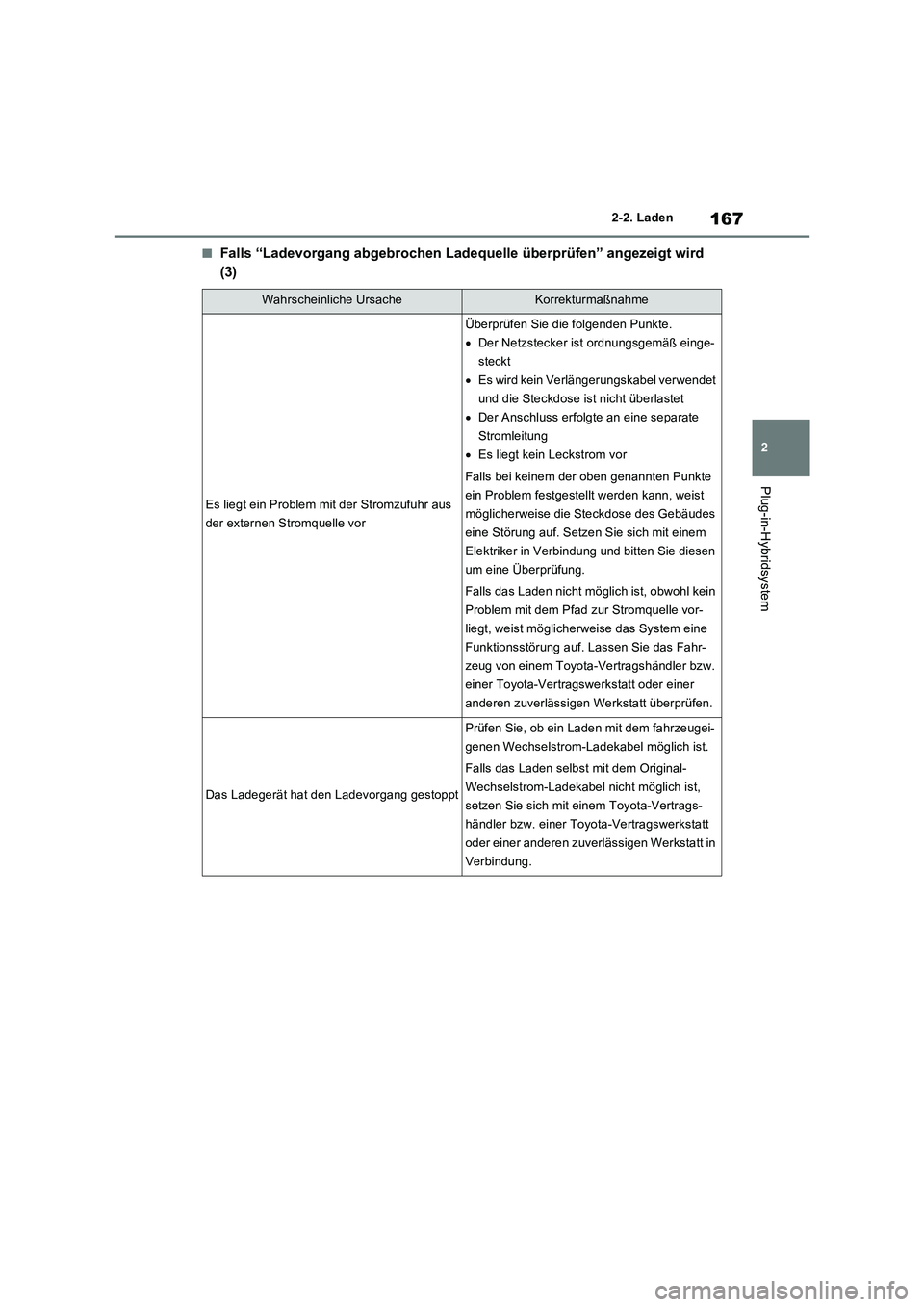

167
2 2-2. Laden
Plug-in-Hybridsystem
QFalls “Ladevorgang abgebrochen Ladequelle überprüfen” angezeigt wird
(3)
Wahrscheinliche UrsacheKorrekturmaßnahme
Es liegt ein Problem mit der Stromzufuhr aus
der externen Stromquelle vor
Überprüfen Sie die folgenden Punkte.
Der Netzstecker ist ordnungsgemäß einge-
steckt
Es wird kein Verlängerungskabel verwendet
und die Steckdose ist nicht überlastet
Der Anschluss erfolgte an eine separate
Stromleitung
Es liegt kein Leckstrom vor
Falls bei keinem der oben genannten Punkte
ein Problem festgestellt werden kann, weist
möglicherweise die Steckdose des Gebäudes
eine Störung auf. Setzen Sie sich mit einem
Elektriker in Verbindung und bitten Sie diesen
um eine Überprüfung.
Falls das Laden nicht möglich ist, obwohl kein
Problem mit dem Pfad zur Stromquelle vor-
liegt, weist möglicherweise das System eine
Funktionsstörung auf. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Das Ladegerät hat den Ladevorgang gestoppt
Prüfen Sie, ob ein Laden mit dem fahrzeugei-
genen Wechselstrom-Ladekabel möglich ist.
Falls das Laden selbst mit dem Original-
Wechselstrom-Ladekabel nicht möglich ist,
setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in
Verbindung.

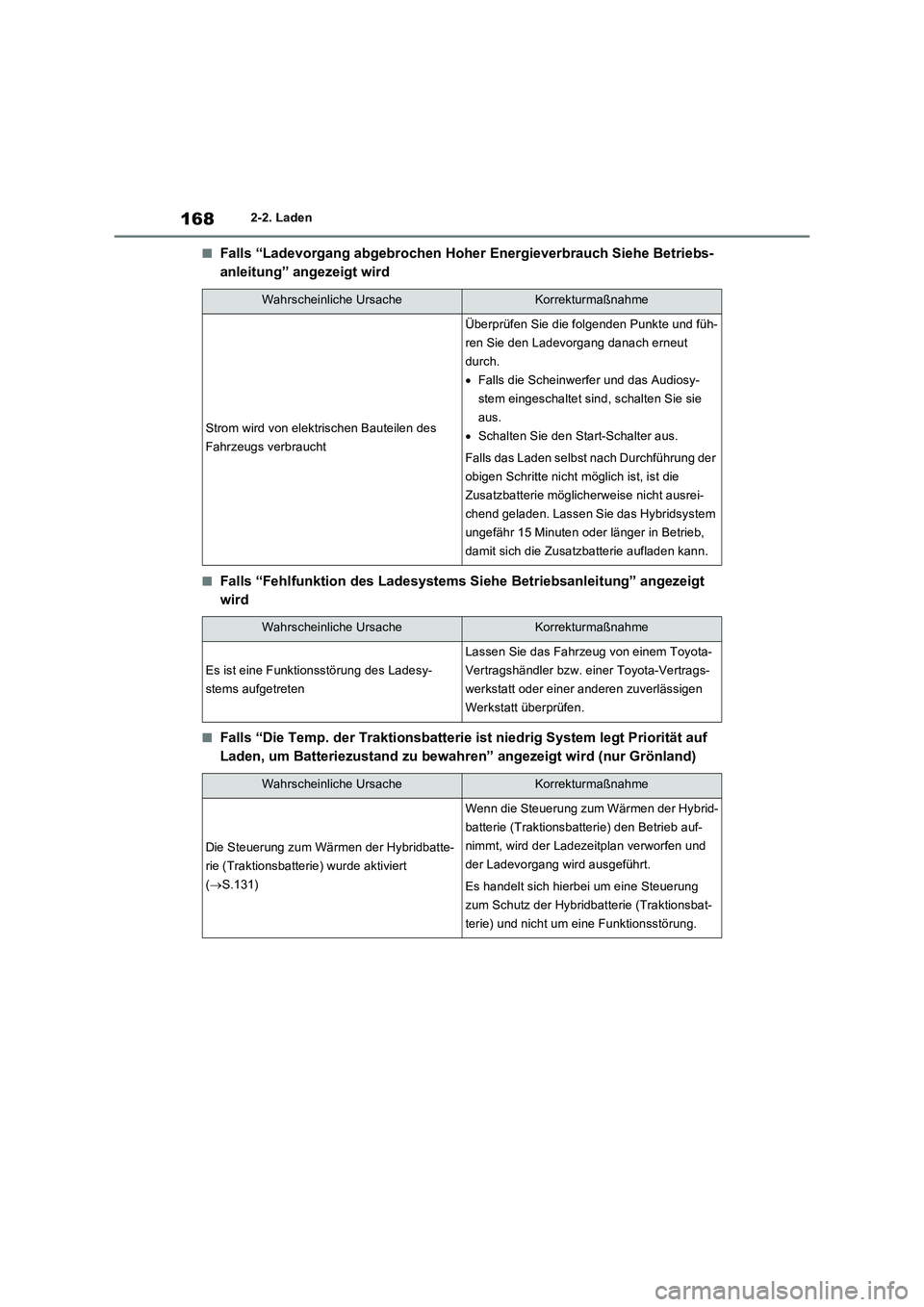

1682-2. Laden
QFalls “Ladevorgang abgebrochen Hoher Energieverbrauch Siehe Betriebs-
anleitung” angezeigt wird
QFalls “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” angezeigt
wird
QFalls “Die Temp. der Traktionsbatterie ist niedrig System legt Priorität auf
Laden, um Batteriezustand zu bewahren” angezeigt wird (nur Grönland)
Wahrscheinliche UrsacheKorrekturmaßnahme
Strom wird von elektrischen Bauteilen des
Fahrzeugs verbraucht
Überprüfen Sie die folgenden Punkte und füh-
ren Sie den Ladevorgang danach erneut
durch.
Falls die Scheinwerfer und das Audiosy-
stem eingeschaltet sind, schalten Sie sie
aus.
Schalten Sie den Start-Schalter aus.
Falls das Laden selbst nach Durchführung der
obigen Schritte nicht möglich ist, ist die
Zusatzbatterie möglicherweise nicht ausrei-
chend geladen. Lassen Sie das Hybridsystem
ungefähr 15 Minuten oder länger in Betrieb,
damit sich die Zusatzbatterie aufladen kann.
Wahrscheinliche UrsacheKorrekturmaßnahme
Es ist eine Funktionsstörung des Ladesy-
stems aufgetreten
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Steuerung zum Wärmen der Hybridbatte-
rie (Traktionsbatterie) wurde aktiviert
(S.131)
Wenn die Steuerung zum Wärmen der Hybrid-
batterie (Traktionsbatterie) den Betrieb auf-
nimmt, wird der Ladezeitplan verworfen und
der Ladevorgang wird ausgeführt.
Es handelt sich hierbei um eine Steuerung
zum Schutz der Hybridbatterie (Traktionsbat-
terie) und nicht um eine Funktionsstörung.

3

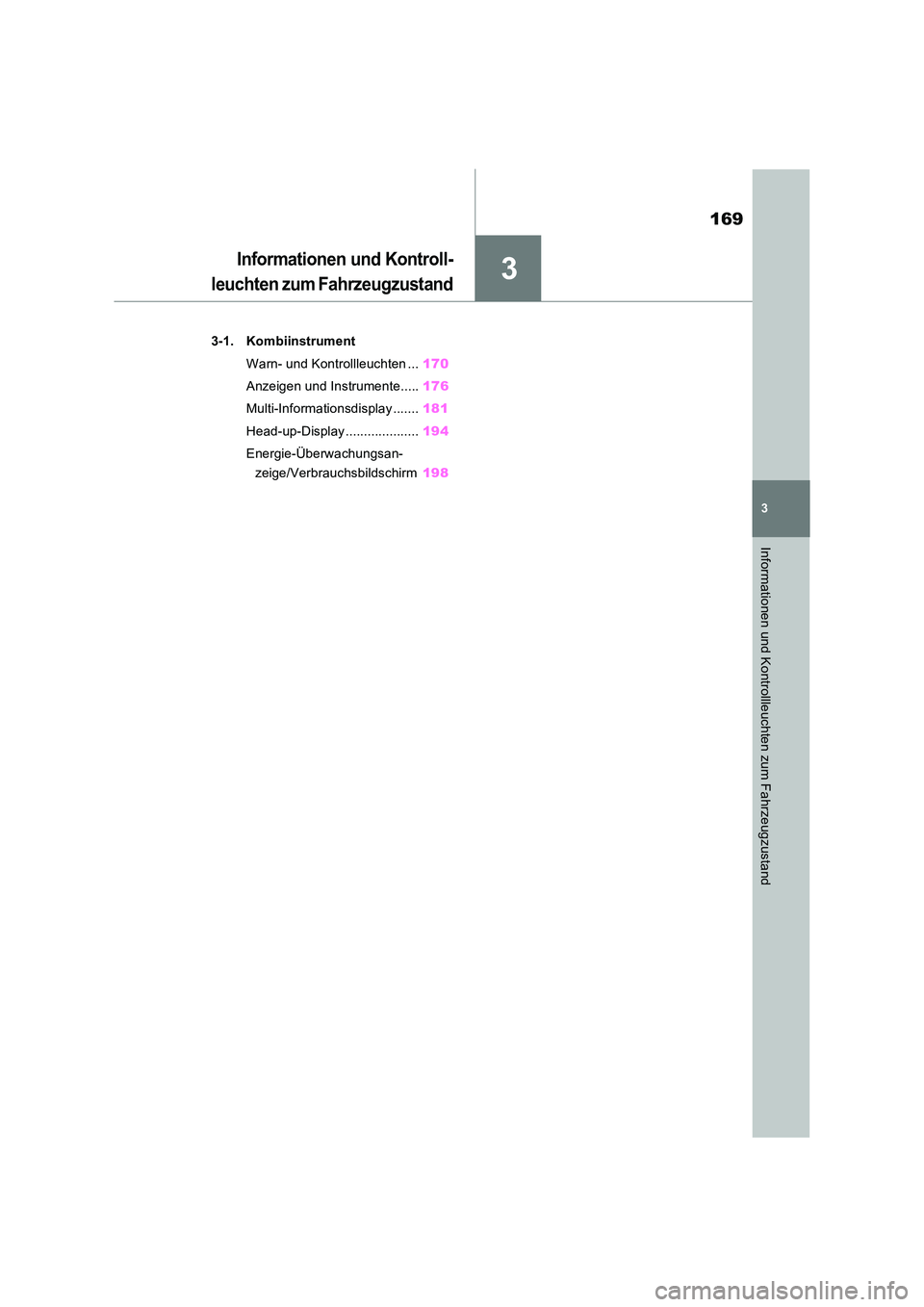

169
3
Informationen und Kontrollleuchten zum Fahrzeugzustand
Informationen und Kontroll-
leuchten zum Fahrzeugzustand
3-1. Kombiinstrument
Warn- und Kontrollleuchten ... 170
Anzeigen und Instrumente..... 176
Multi-Informationsdisplay ....... 181
Head-up-Display .................... 194
Energie-Überwachungsan-
zeige/Verbrauchsbildschirm 198

1703-1. Kombiinstrument
3-1.Kombiins trument
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontrollleuchten
im leuchtenden Zustand.
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.188)
QBei Anzeige des analogen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili- gen Verkaufsgebiet ab.
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Kombiinstrument

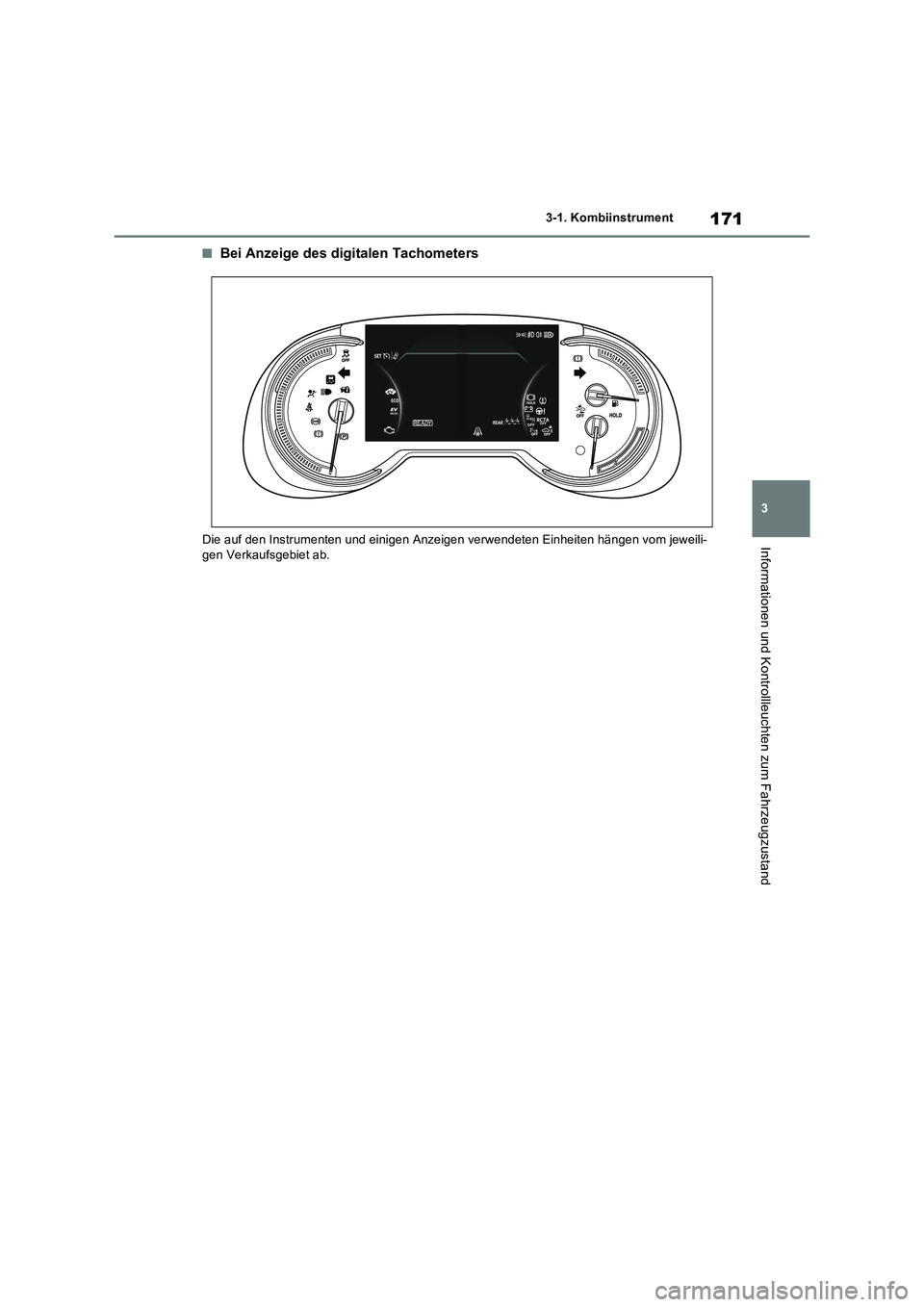

171
3 3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
QBei Anzeige des digitalen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.

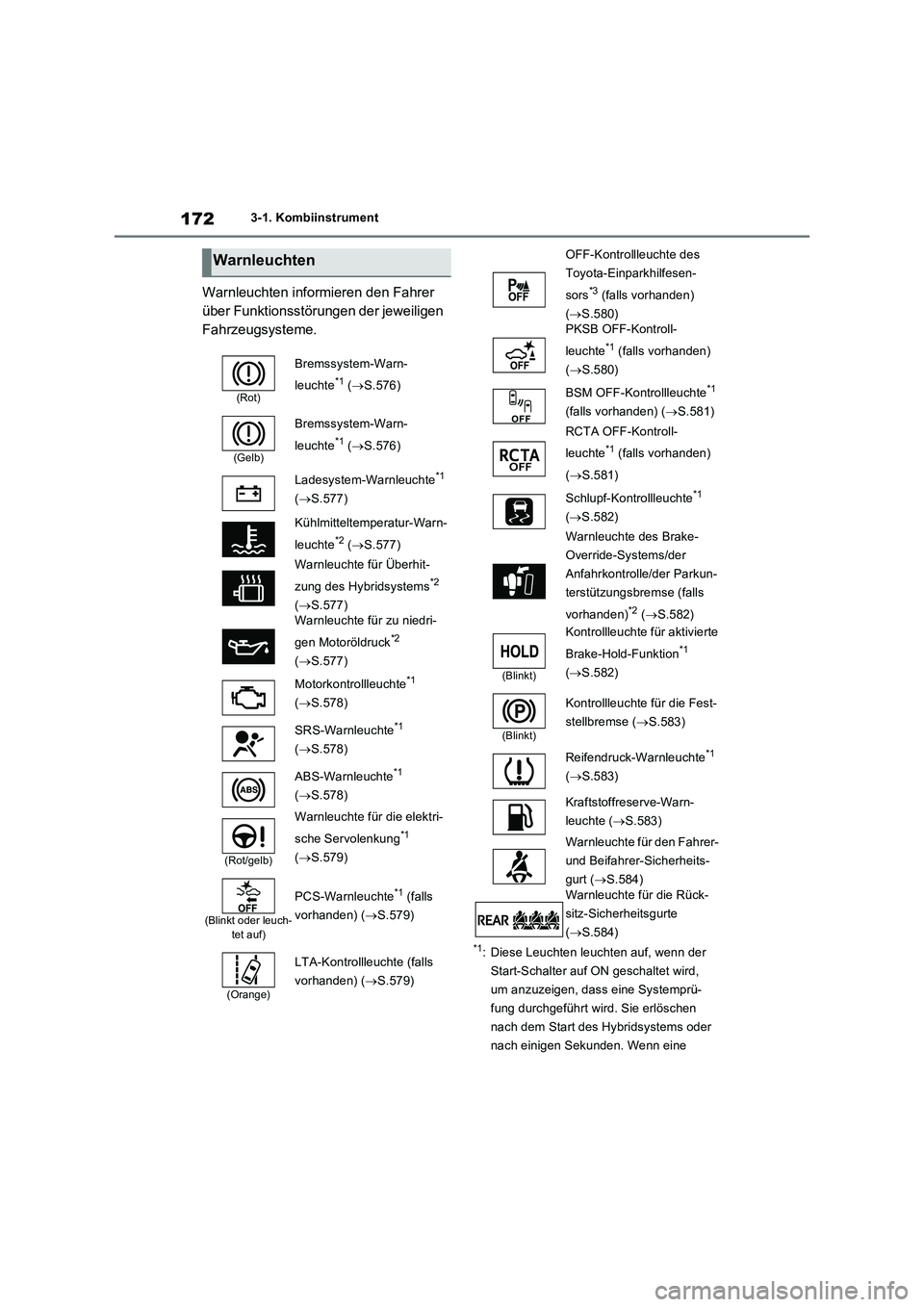

1723-1. Kombiinstrument
Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Start-Schalter auf ON geschaltet wird,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder
nach einigen Sekunden. Wenn eine
Warnleuchten
(Rot)
Bremssystem-Warn-
leuchte
*1 (S.576)
(Gelb)
Bremssystem-Warn-
leuchte
*1 (S.576)
Ladesystem-Warnleuchte
*1
(S.577)
Kühlmitteltemperatur-Warn-
leuchte
*2 (S.577)
Warnleuchte für Überhit-
zung des Hybridsystems
*2
(S.577)
Warnleuchte für zu niedri-
gen Motoröldruck
*2
(S.577)
Motorkontrollleuchte
*1
(S.578)
SRS-Warnleuchte
*1
(S.578)
ABS-Warnleuchte
*1
(S.578)
(Rot/gelb)
Warnleuchte für die elektri-
sche Servolenkung
*1
(S.579)
(Blinkt oder leuch-
tet auf)
PCS-Warnleuchte*1 (falls
vorhanden) (S.579)
(Orange)
LTA-Kontrollleuchte (falls
vorhanden) (S.579)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3 (falls vorhanden)
(S.580)
PKSB OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.580)
BSM OFF-Kontrollleuchte
*1
(falls vorhanden) (S.581)
RCTA OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.581)
Schlupf-Kontrollleuchte
*1
(S.582)
Warnleuchte des Brake-
Override-Systems/der
Anfahrkontrolle/der Parkun-
terstützungsbremse (falls
vorhanden)
*2 (S.582)
(Blinkt)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*1
(S.582)
(Blinkt)
Kontrollleuchte für die Fest-
stellbremse (S.583)
Reifendruck-Warnleuchte
*1
(S.583)
Kraftstoffreserve-Warn-
leuchte (S.583)
Warnleuchte für den Fahrer-
und Beifahrer-Sicherheits-
gurt (S.584)
Warnleuchte für die Rück-
sitz-Sicherheitsgurte
(S.584)

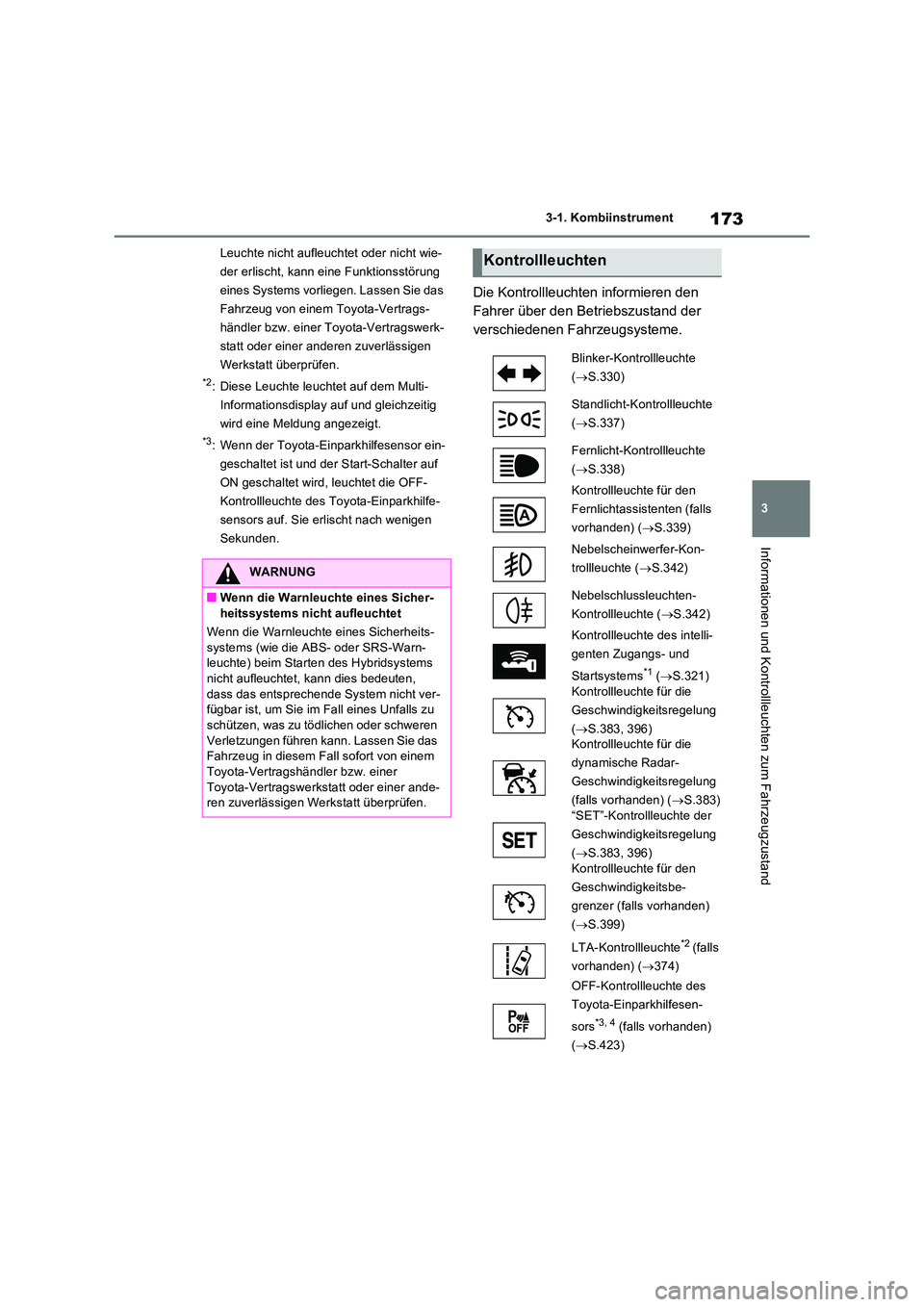

173
3
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Leuchte nicht aufleuchtet oder nicht wie-
der erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*3: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Start-Schalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
WARNUNG
QWenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheits-
systems (wie die ABS- oder SRS-Warn- leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht ver- fügbar ist, um Sie im Fall eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie das Fahrzeug in diesem Fall sofort von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.
Kontrollleuchten
Blinker-Kontrollleuchte
( S.330)
Standlicht-Kontrollleuchte
( S.337)
Fernlicht-Kontrollleuchte
( S.338)
Kontrollleuchte für den
Fernlichtassistenten (falls
vorhanden) ( S.339)
Nebelscheinwerfer-Kon-
trollleuchte ( S.342)
Nebelschlussleuchten-
Kontrollleuchte ( S.342)
Kontrollleuchte des intelli-
genten Zugangs- und
Startsystems*1 ( S.321) Kontrollleuchte für die
Geschwindigkeitsregelung
( S.383, 396) Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
(falls vorhanden) ( S.383)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( S.383, 396) Kontrollleuchte für den
Geschwindigkeitsbe-
grenzer (falls vorhanden)
( S.399)
LTA-Kontrollleuchte*2 (falls
vorhanden) ( 374)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors*3, 4 (falls vorhanden)
( S.423)

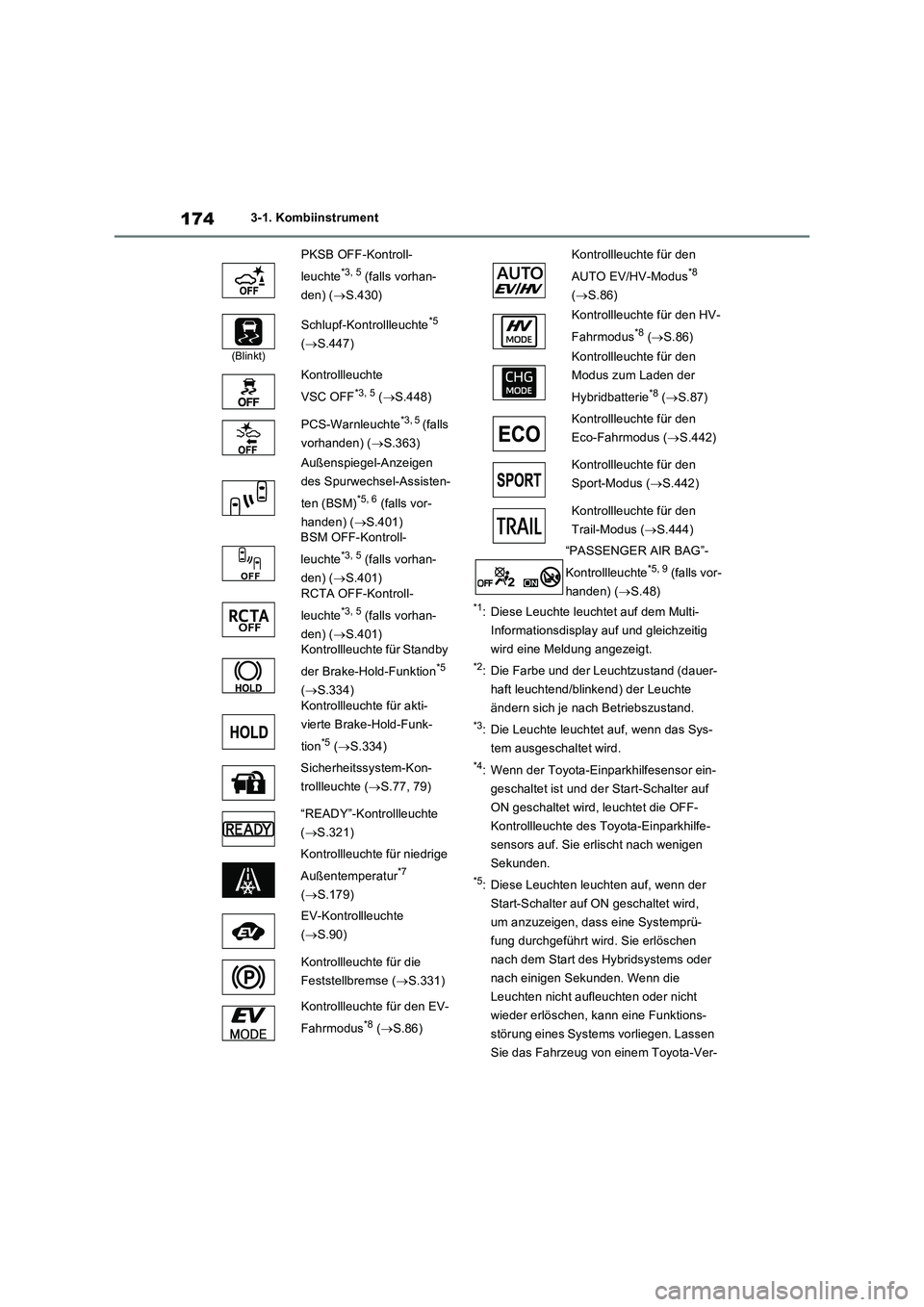

1743-1. Kombiinstrument
*1: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*2: Die Farbe und der Leuchtzustand (dauer-
haft leuchtend/blinkend) der Leuchte
ändern sich je nach Betriebszustand.
*3: Die Leuchte leuchtet auf, wenn das Sys-
tem ausgeschaltet wird.
*4: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Start-Schalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*5: Diese Leuchten leuchten auf, wenn der
Start-Schalter auf ON geschaltet wird,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder
nach einigen Sekunden. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann eine Funktions-
störung eines Systems vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Ver- PKSB OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.430)
(Blinkt)
Schlupf-Kontrollleuchte*5
(S.447)
Kontrollleuchte
VSC OFF
*3, 5 (S.448)
PCS-Warnleuchte
*3, 5 (falls
vorhanden) (S.363)
Außenspiegel-Anzeigen
des Spurwechsel-Assisten-
ten (BSM)
*5, 6 (falls vor-
handen) (S.401)
BSM OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.401)
RCTA OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.401)
Kontrollleuchte für Standby
der Brake-Hold-Funktion
*5
(S.334)
Kontrollleuchte für akti-
vierte Brake-Hold-Funk-
tion
*5 (S.334)
Sicherheitssystem-Kon-
trollleuchte (S.77, 79)
“READY”-Kontrollleuchte
(S.321)
Kontrollleuchte für niedrige
Außentemperatur
*7
(S.179)
EV-Kontrollleuchte
(S.90)
Kontrollleuchte für die
Feststellbremse (S.331)
Kontrollleuchte für den EV-
Fahrmodus
*8 (S.86)
Kontrollleuchte für den
AUTO EV/HV-Modus
*8
(S.86)
Kontrollleuchte für den HV-
Fahrmodus
*8 (S.86)
Kontrollleuchte für den
Modus zum Laden der
Hybridbatterie
*8 (S.87)
Kontrollleuchte für den
Eco-Fahrmodus (S.442)
Kontrollleuchte für den
Sport-Modus (S.442)
Kontrollleuchte für den
Trail-Modus (S.444)
“PASSENGER AIR BAG”-
Kontrollleuchte
*5, 9 (falls vor-
handen) (S.48)
