2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

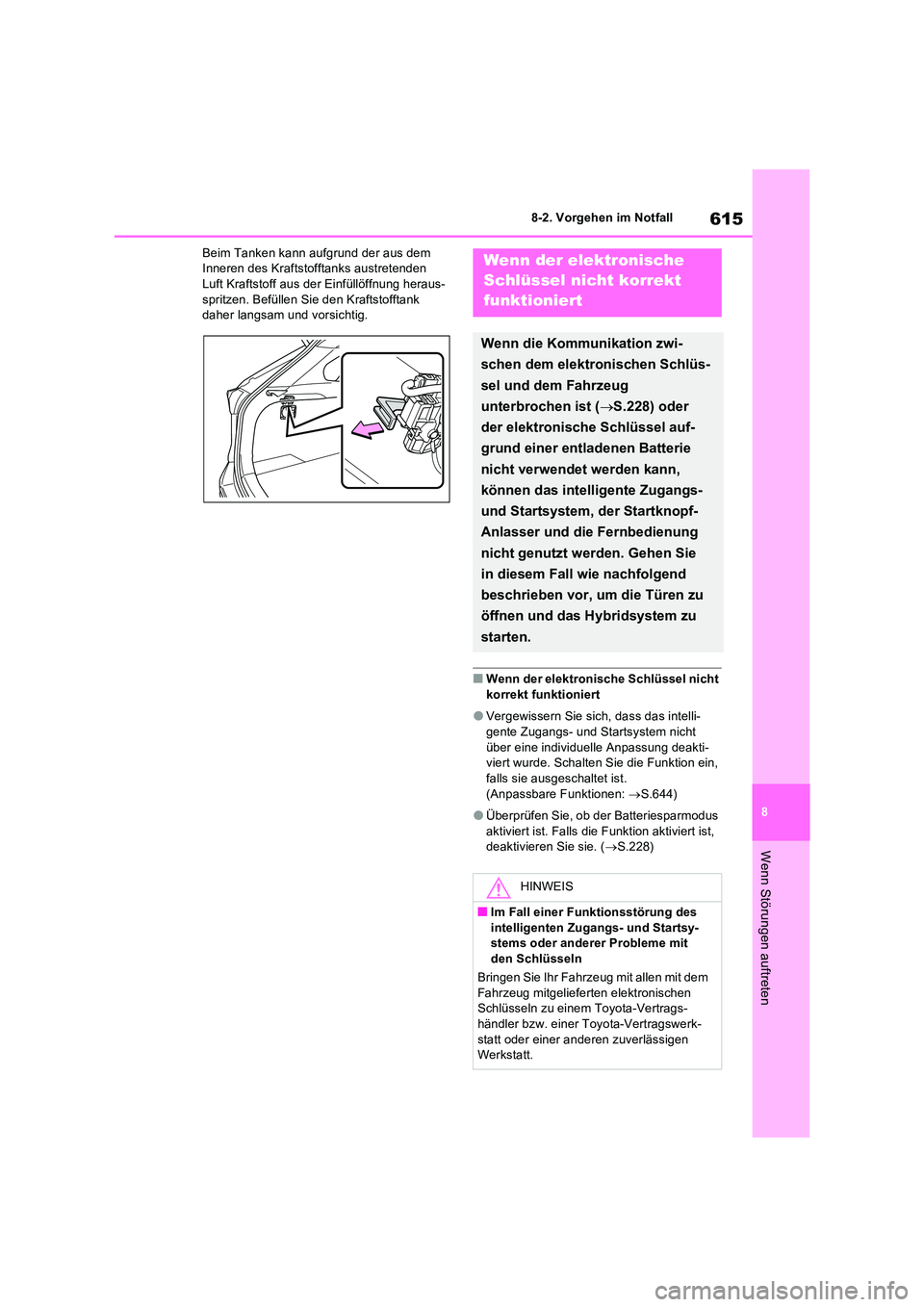

615
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Beim Tanken kann aufgrund der aus dem Inneren des Kraftstofftanks austretenden Luft Kraftstoff aus der Einfüllöffnung heraus-
spritzen. Befüllen Sie den Kraftstofftank daher langsam und vorsichtig.
QWenn der elektronische Schlüssel nicht
korrekt funktioniert
OVergewissern Sie sich, dass das intelli-
gente Zugangs- und Startsystem nicht über eine individuelle Anpassung deakti-viert wurde. Schalten Sie die Funktion ein,
falls sie ausgeschaltet ist. (Anpassbare Funktionen: S.644)
OÜberprüfen Sie, ob der Batteriesparmodus aktiviert ist. Falls die Funktion aktiviert ist, deaktivieren Sie sie. ( S.228)
Wenn der elektronische
Schlüssel nicht korrekt
funktioniert
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug
unterbrochen ist ( S.228) oder
der elektronische Schlüssel auf-
grund einer entladenen Batterie
nicht verwendet werden kann,
können das intelligente Zugangs-
und Startsystem, der Startknopf-
Anlasser und die Fernbedienung
nicht genutzt werden. Gehen Sie
in diesem Fall wie nachfolgend
beschrieben vor, um die Türen zu
öffnen und das Hybridsystem zu
starten.
HINWEIS
QIm Fall einer Funktionsstörung des intelligenten Zugangs- und Startsy-stems oder anderer Probleme mit
den Schlüsseln
Bringen Sie Ihr Fahrzeug mit allen mit dem Fahrzeug mitgelieferten elektronischen Schlüsseln zu einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen zuverlässigen Werkstatt.

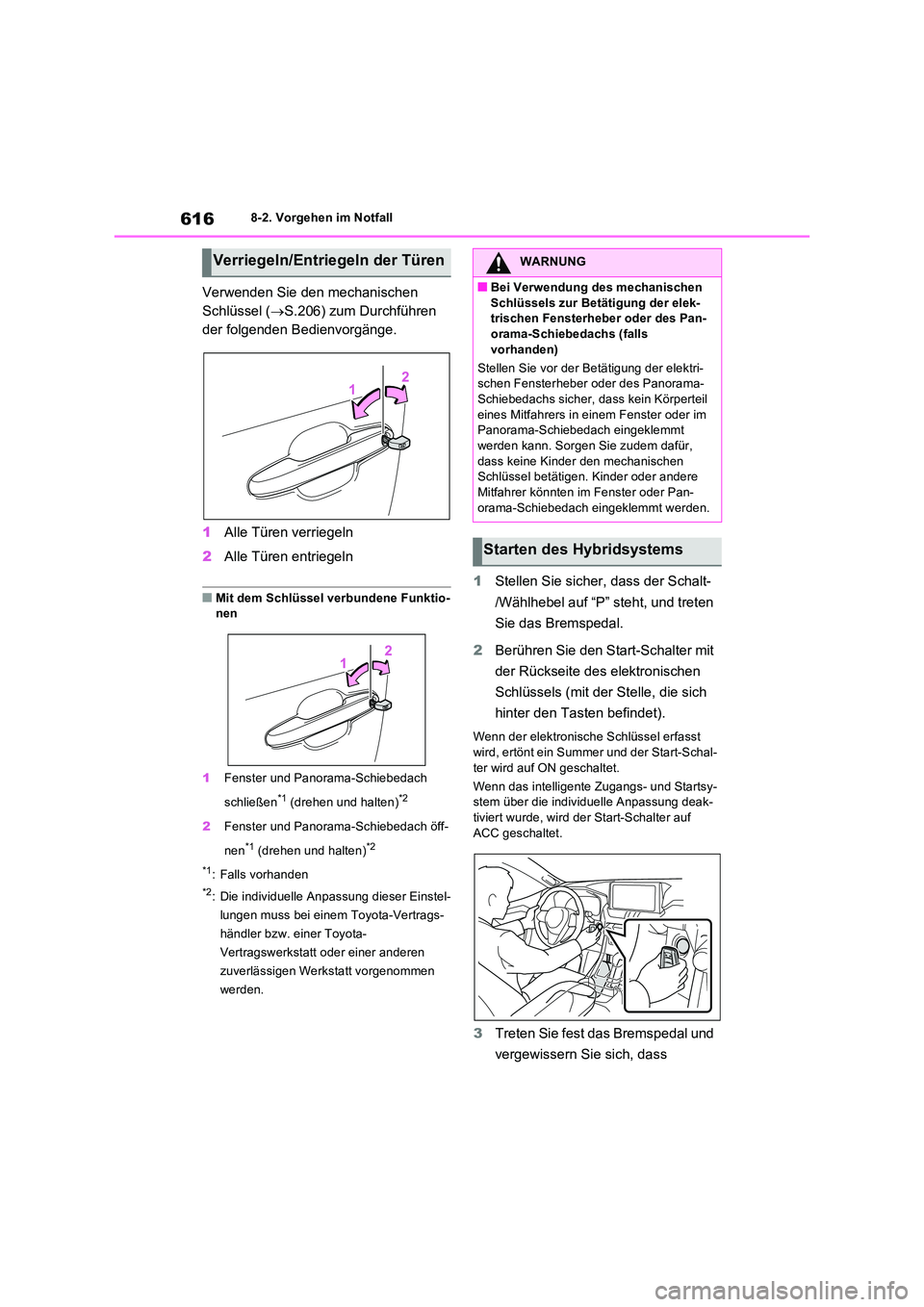

6168-2. Vorgehen im Notfall
Verwenden Sie den mechanischen
Schlüssel ( S.206) zum Durchführen
der folgenden Bedienvorgänge.
1 Alle Türen verriegeln
2 Alle Türen entriegeln
QMit dem Schlüssel verbundene Funktio- nen
1 Fenster und Panorama-Schiebedach
schließen*1 (drehen und halten)*2
2 Fenster und Panorama-Schiebedach öff-
nen*1 (drehen und halten)*2
*1: Falls vorhanden
*2: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
1 Stellen Sie sicher, dass der Schalt-
/Wählhebel auf “P” steht, und treten
Sie das Bremspedal.
2 Berühren Sie den Start-Schalter mit
der Rückseite des elektronischen
Schlüssels (mit der Stelle, die sich
hinter den Tasten befindet).
Wenn der elektronische Schlüssel erfasst wird, ertönt ein Summer und der Start-Schal-
ter wird auf ON geschaltet.
Wenn das intelligente Zugangs- und Startsy- stem über die individuelle Anpassung deak-tiviert wurde, wird der Start-Schalter auf
ACC geschaltet.
3 Treten Sie fest das Bremspedal und
vergewissern Sie sich, dass
Verriegeln/Entriegeln der TürenWARNUNG
QBei Verwendung des mechanischen
Schlüssels zur Betätigung der elek- trischen Fensterheber oder des Pan-orama-Schiebedachs (falls
vorhanden)
Stellen Sie vor der Betätigung der elektri- schen Fensterheber oder des Panorama-Schiebedachs sicher, dass kein Körperteil
eines Mitfahrers in einem Fenster oder im Panorama-Schiebedach eingeklemmt werden kann. Sorgen Sie zudem dafür,
dass keine Kinder den mechanischen Schlüssel betätigen. Kinder oder andere Mitfahrer könnten im Fenster oder Pan-
orama-Schiebedach eingeklemmt werden.
Starten des Hybridsystems

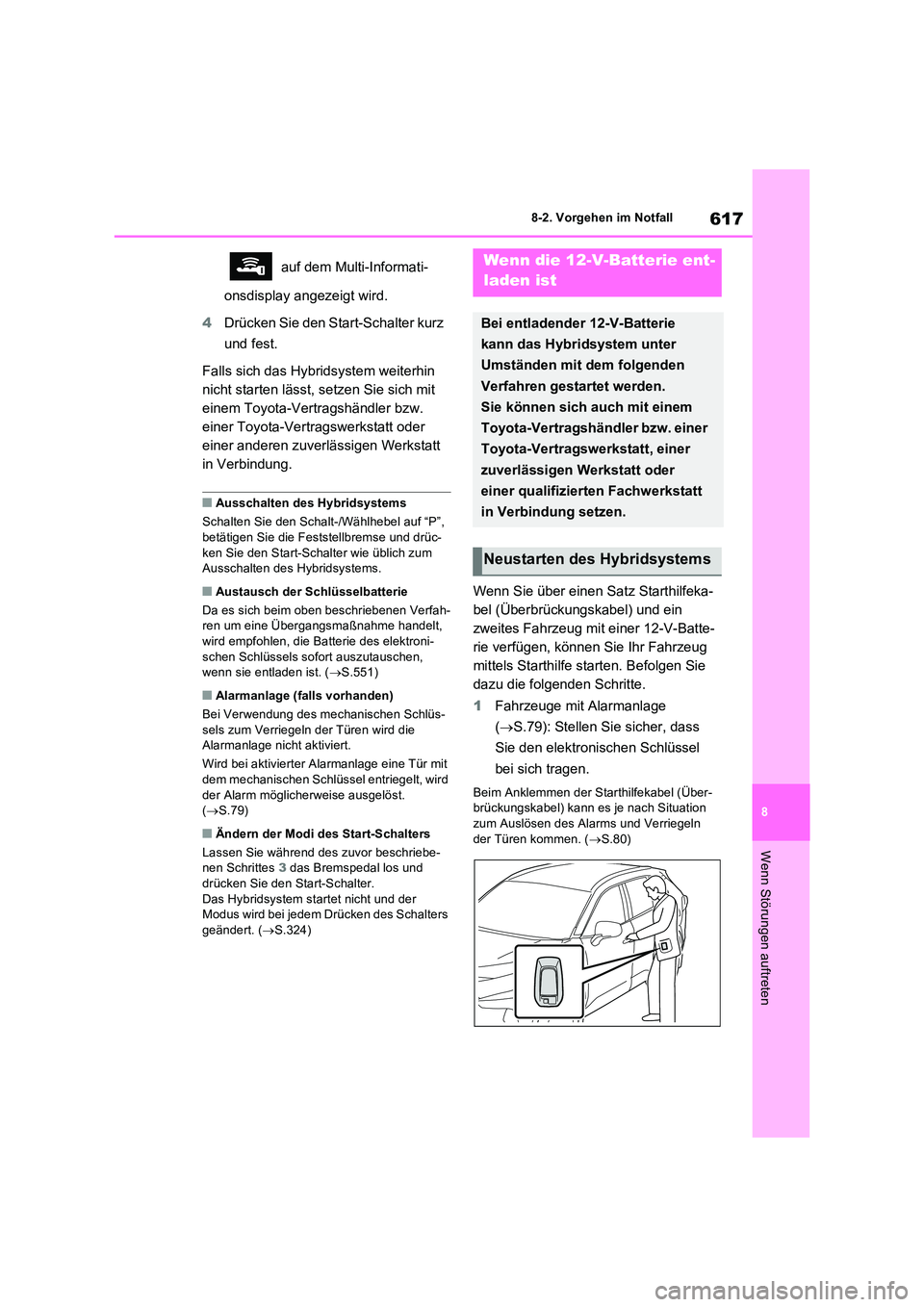

617
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
auf dem Multi-Informati-
onsdisplay angezeigt wird.
4 Drücken Sie den Start-Schalter kurz
und fest.
Falls sich das Hybridsystem weiterhin
nicht starten lässt, setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
in Verbindung.
QAusschalten des Hybridsystems
Schalten Sie den Schalt-/Wählhebel auf “P”, betätigen Sie die Feststellbremse und drüc-
ken Sie den Start-Schalter wie üblich zum Ausschalten des Hybridsystems.
QAustausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfah- ren um eine Übergangsmaßnahme handelt,
wird empfohlen, die Batterie des elektroni- schen Schlüssels sofort auszutauschen, wenn sie entladen ist. ( S.551)
QAlarmanlage (falls vorhanden)
Bei Verwendung des mechanischen Schlüs-
sels zum Verriegeln der Türen wird die Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt, wird
der Alarm möglicherweise ausgelöst. ( S.79)
QÄndern der Modi des Start-Schalters
Lassen Sie während des zuvor beschriebe- nen Schrittes 3 das Bremspedal los und
drücken Sie den Start-Schalter. Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schalters
geändert. ( S.324)
Wenn Sie über einen Satz Starthilfeka-
bel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batte-
rie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie
dazu die folgenden Schritte.
1 Fahrzeuge mit Alarmanlage
( S.79): Stellen Sie sicher, dass
Sie den elektronischen Schlüssel
bei sich tragen.
Beim Anklemmen der Starthilfekabel (Über- brückungskabel) kann es je nach Situation zum Auslösen des Alarms und Verriegeln
der Türen kommen. ( S.80)
Wenn die 12-V-Batterie ent-
laden ist
Bei entladender 12-V-Batterie
kann das Hybridsystem unter
Umständen mit dem folgenden
Verfahren gestartet werden.
Sie können sich auch mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt, einer
zuverlässigen Werkstatt oder
einer qualifizierten Fachwerkstatt
in Verbindung setzen.
Neustarten des Hybridsystems

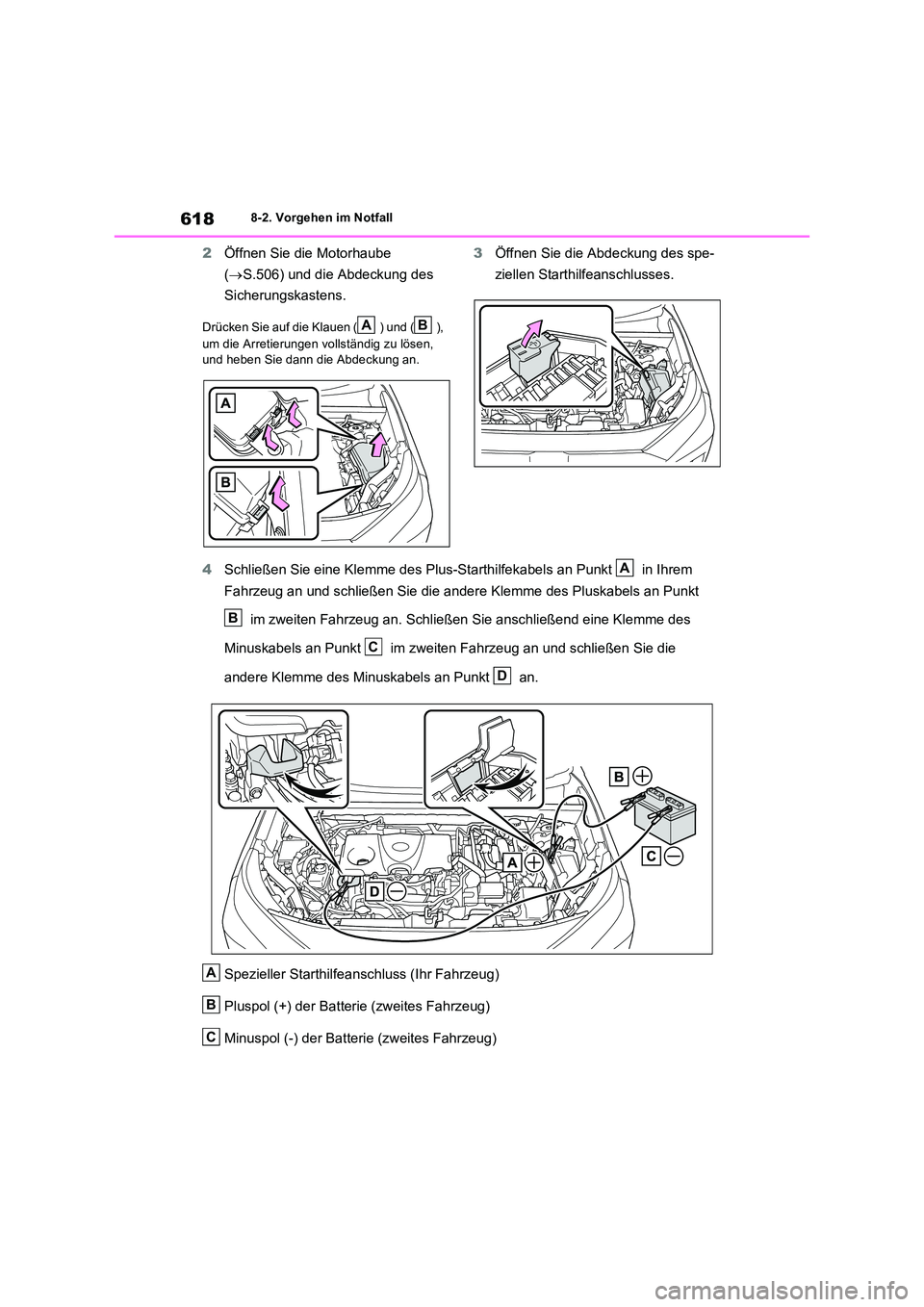

6188-2. Vorgehen im Notfall
2Öffnen Sie die Motorhaube
( S.506) und die Abdeckung des
Sicherungskastens.
Drücken Sie auf die Klauen ( ) und ( ),
um die Arretierungen vollständig zu lösen, und heben Sie dann die Abdeckung an.
3 Öffnen Sie die Abdeckung des spe-
ziellen Starthilfeanschlusses.
4 Schließen Sie eine Klemme des Plus-Starthilfekabels an Punkt in Ihrem
Fahrzeug an und schließen Sie die andere Klemme des Pluskabels an Punkt
im zweiten Fahrzeug an. Schließen Sie anschließend eine Klemme des
Minuskabels an Punkt im zweiten Fahrzeug an und schließen Sie die
andere Klemme des Minuskabels an Punkt an.
Spezieller Starthilfeanschluss (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)
AB
A
B
C
D
A
B
C

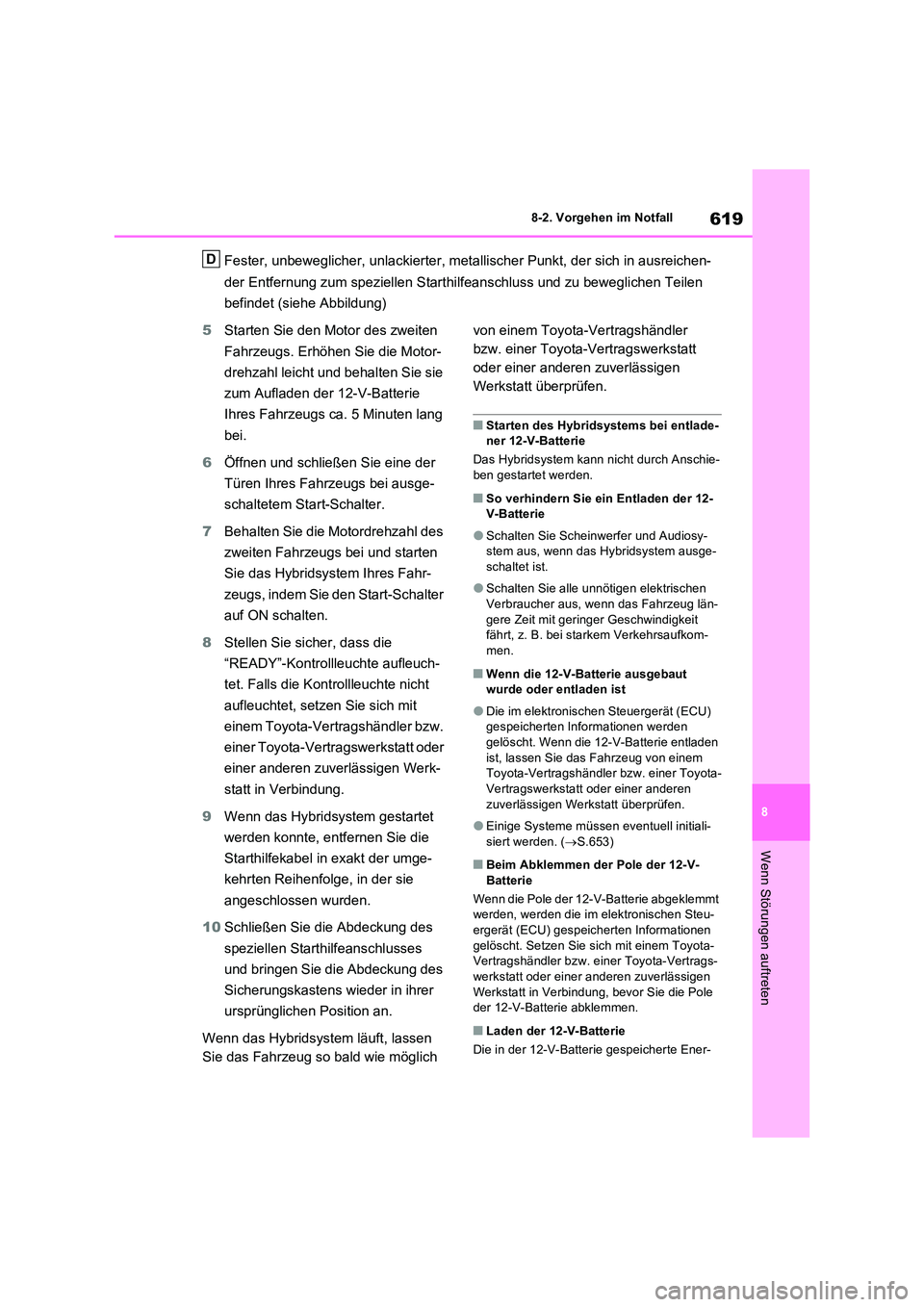

619
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Fester, unbeweglicher, unlackierter, metallischer Punkt, der sich in ausreichen-
der Entfernung zum speziellen Starthilfeanschluss und zu beweglichen Teilen
befindet (siehe Abbildung)
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl leicht und behalten Sie sie
zum Aufladen der 12-V-Batterie
Ihres Fahrzeugs ca. 5 Minuten lang
bei.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs bei ausge-
schaltetem Start-Schalter.
7 Behalten Sie die Motordrehzahl des
zweiten Fahrzeugs bei und starten
Sie das Hybridsystem Ihres Fahr-
zeugs, indem Sie den Start-Schalter
auf ON schalten.
8 Stellen Sie sicher, dass die
“READY”-Kontrollleuchte aufleuch-
tet. Falls die Kontrollleuchte nicht
aufleuchtet, setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
9 Wenn das Hybridsystem gestartet
werden konnte, entfernen Sie die
Starthilfekabel in exakt der umge-
kehrten Reihenfolge, in der sie
angeschlossen wurden.
10 Schließen Sie die Abdeckung des
speziellen Starthilfeanschlusses
und bringen Sie die Abdeckung des
Sicherungskastens wieder in ihrer
ursprünglichen Position an.
Wenn das Hybridsystem läuft, lassen
Sie das Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen
Werkstatt überprüfen.
QStarten des Hybridsystems bei entlade- ner 12-V-Batterie
Das Hybridsystem kann nicht durch Anschie-
ben gestartet werden.
QSo verhindern Sie ein Entladen der 12- V-Batterie
OSchalten Sie Scheinwerfer und Audiosy-stem aus, wenn das Hybridsystem ausge-
schaltet ist.
OSchalten Sie alle unnötigen elektrischen
Verbraucher aus, wenn das Fahrzeug län- gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkom-
men.
QWenn die 12-V-Batterie ausgebaut wurde oder entladen ist
ODie im elektronischen Steuergerät (ECU) gespeicherten Informationen werden gelöscht. Wenn die 12-V-Batterie entladen
ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
OEinige Systeme müssen eventuell initiali-
siert werden. ( S.653)
QBeim Abklemmen der Pole der 12-V- Batterie
Wenn die Pole der 12-V-Batterie abgeklemmt werden, werden die im elektronischen Steu-
ergerät (ECU) gespeicherten Informationen gelöscht. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung, bevor Sie die Pole der 12-V-Batterie abklemmen.
QLaden der 12-V-Batterie
Die in der 12-V-Batter ie gespeicherte Ener-
D

6208-2. Vorgehen im Notfall
gie entlädt sich aufgrund natürlicher Entla- dung und des Verbrauchs bestimmter elektrischer Geräte allmählich, auch wenn
das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug lange Zeit nicht gefahren wird, kann sich die 12-V-Batterie entladen und das
Hybridsystem lässt sich dann möglicherweise nicht starten. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batterie
automatisch wieder auf.)
QBeim Aufladen oder Austauschen der 12-V-Batterie
OIn einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten Zugangs- und Startsystem zu entriegeln,
wenn die 12-V-Batterie entladen ist. Ist dies der Fall, verwenden Sie die Fernbe-dienung oder den mechanischen Schlüssel
zum Verriegeln/Entriegeln der Türen.
ONach dem Wiedereinbau der 12-V-Batterie
startet das Hybridsystem eventuell nicht beim ersten Versuch. Starten Sie das Hybridsystem in diesem Fall auf die glei-
che Weise, wie wenn der elektronische Schlüssel nicht korrekt funktioniert ( S.616). Es handelt sich hierbei nicht um
eine Funktionsstörung, da das Hybridsy- stem beim zweiten Versuch normal starten wird.
ODer Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Bat-
terie wieder angeklemmt, schaltet das Sys- tem in den Modus zurück, in dem es sich vor der Entladung der 12-V-Batterie
befand. Schalten Sie den Start-Schalter vor dem Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Ent-ladung der 12-V-Batterie befand, seien Sie
beim Wiederanklemmen der 12-V-Batterie besonders vorsichtig.
QBeim Austauschen der 12-V-Batterie
OVerwenden Sie eine 12-V-Batterie, die den europäischen Vorschriften entspricht.
OVerwenden Sie eine 12-V-Batterie, deren Gehäuse die gleiche Größe hat wie das der alten Batterie (LN2), die mindestens
dieselbe Nennkapazität bei einer Entlade- zeit von 20 Stunden (20HR/C20) aufweist
(55 Ah) und die den gleichen oder einen höheren Kaltstartstrom (CCA) abgeben kann (345 A).
• Wenn die Größe abweicht, kann die 12-V- Batterie nicht ordnungsgemäß befestigt werden.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von 20 Stunden verwendet wird, kann sich die
12-V-Batterie möglicherweise selbst nach einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen, dass das
Hybridsystem nicht mehr gestartet werden kann.
OVerwenden Sie eine Kalzium-Batterie mit Entlüftungsöffnungen
OVerwenden Sie eine 12-V-Batterie mit Griff. Wenn eine 12-V-Batterie ohne Griff verwendet wird, ist das Ausbauen schwie-
riger.
OBeim Entfernen der 12-V-Batterie: S.516
OBringen Sie nach dem Austauschen die unten aufgeführten Elemente ordnungsge-
mäß an der Entgasungsöffnung der 12-V- Batterie an.• Verwenden Sie den Entgasungsschlauch,
der vor dem Austauschen an der 12-V-Bat- terie angebracht war, und vergewissern Sie sich, dass er fest an den Bereich mit
der Bohrung auf der Fahrzeugseite ange- schlossen ist.• Verwenden Sie den Entgasungsöffnungs-
stopfen, der mit der neuen 12-V-Batterie mitgeliefert wurde, oder den, der an der ausgebauten Batterie angebracht war. (Je
nach der neu eingebauten 12-V-Batterie ist die Entgasungsöffnung möglicherweise mit einem Stopfen verschlossen.)
Setzen Sie sich für weitere Einzelheiten mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.

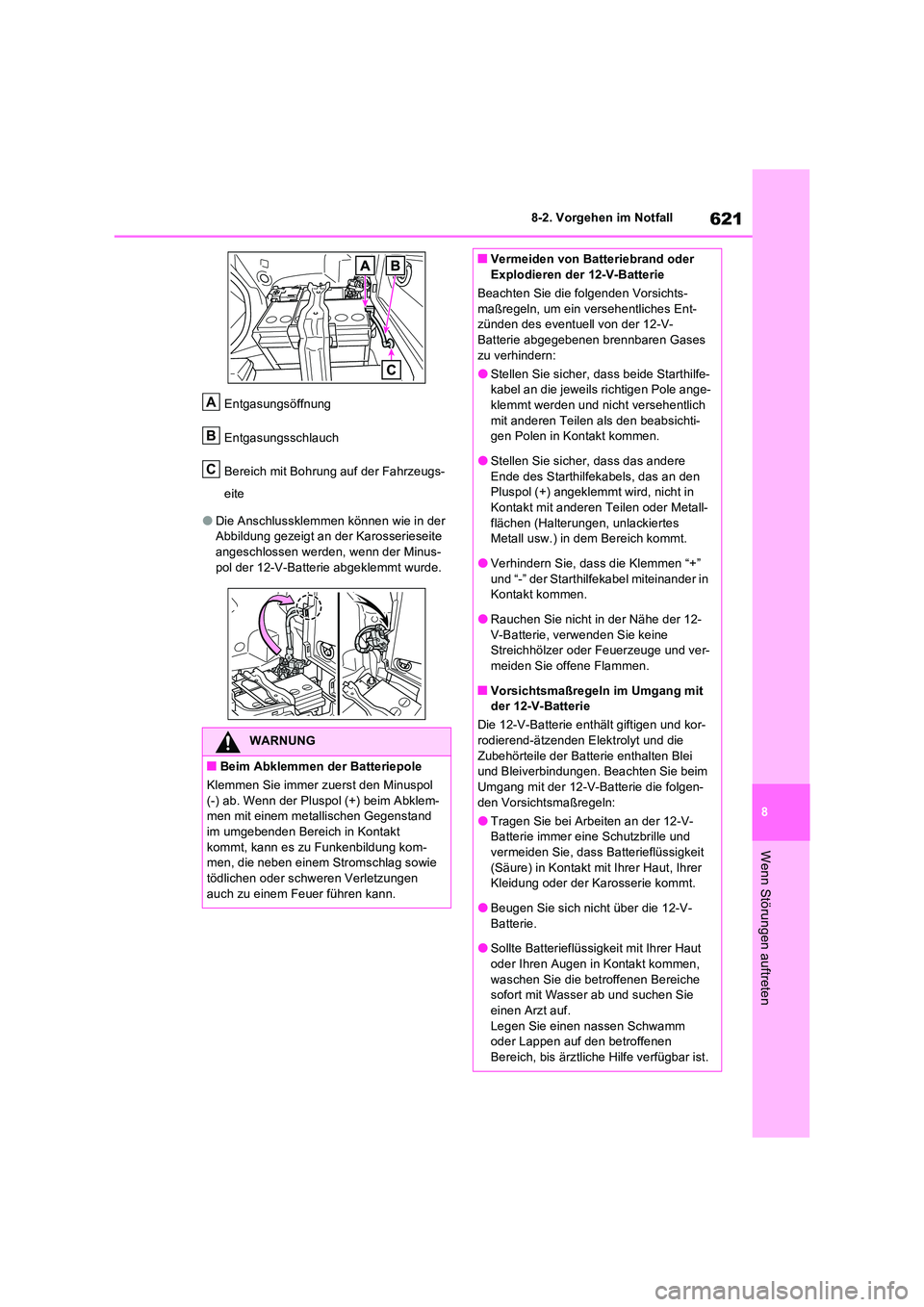

621
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Entgasungsöffnung
Entgasungsschlauch
Bereich mit Bohrung auf der Fahrzeugs-
eite
ODie Anschlussklemmen können wie in der Abbildung gezeigt an der Karosserieseite angeschlossen werden, wenn der Minus-
pol der 12-V-Batterie abgeklemmt wurde.
WARNUNG
QBeim Abklemmen der Batteriepole
Klemmen Sie immer zuerst den Minuspol
(-) ab. Wenn der Pluspol (+) beim Abklem- men mit einem metallischen Gegenstand im umgebenden Bereich in Kontakt
kommt, kann es zu Funkenbildung kom- men, die neben einem Stromschlag sowie tödlichen oder schweren Verletzungen
auch zu einem Feuer führen kann.
A
B
C
QVermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichts-
maßregeln, um ein versehentliches Ent- zünden des eventuel l von der 12-V- Batterie abgegebenen brennbaren Gases
zu verhindern:
OStellen Sie sicher, dass beide Starthilfe- kabel an die jeweils richtigen Pole ange-klemmt werden und nicht versehentlich
mit anderen Teilen als den beabsichti- gen Polen in Kontakt kommen.
OStellen Sie sicher, dass das andere
Ende des Starthilfekabels, das an den Pluspol (+) angeklemmt wird, nicht in Kontakt mit anderen Teilen oder Metall-
flächen (Halterungen, unlackiertes Metall usw.) in dem Bereich kommt.
OVerhindern Sie, dass die Klemmen “+”
und “-” der Starthilfekabel miteinander in Kontakt kommen.
ORauchen Sie nicht in der Nähe der 12-
V-Batterie, verwenden Sie keine Streichhölzer oder Feuerzeuge und ver-meiden Sie offene Flammen.
QVorsichtsmaßregeln im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftigen und kor- rodierend-ätzenden Elektrolyt und die
Zubehörteile der Batterie enthalten Blei und Bleiverbindungen. Beachten Sie beim Umgang mit der 12-V-Batterie die folgen-
den Vorsichtsmaßregeln:
OTragen Sie bei Arbeiten an der 12-V- Batterie immer eine Schutzbrille und vermeiden Sie, dass Batterieflüssigkeit
(Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung oder der Karosserie kommt.
OBeugen Sie sich nicht über die 12-V-
Batterie.
OSollte Batterieflüssigkeit mit Ihrer Haut oder Ihren Augen in Kontakt kommen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis ärztliche Hilfe verfügbar ist.

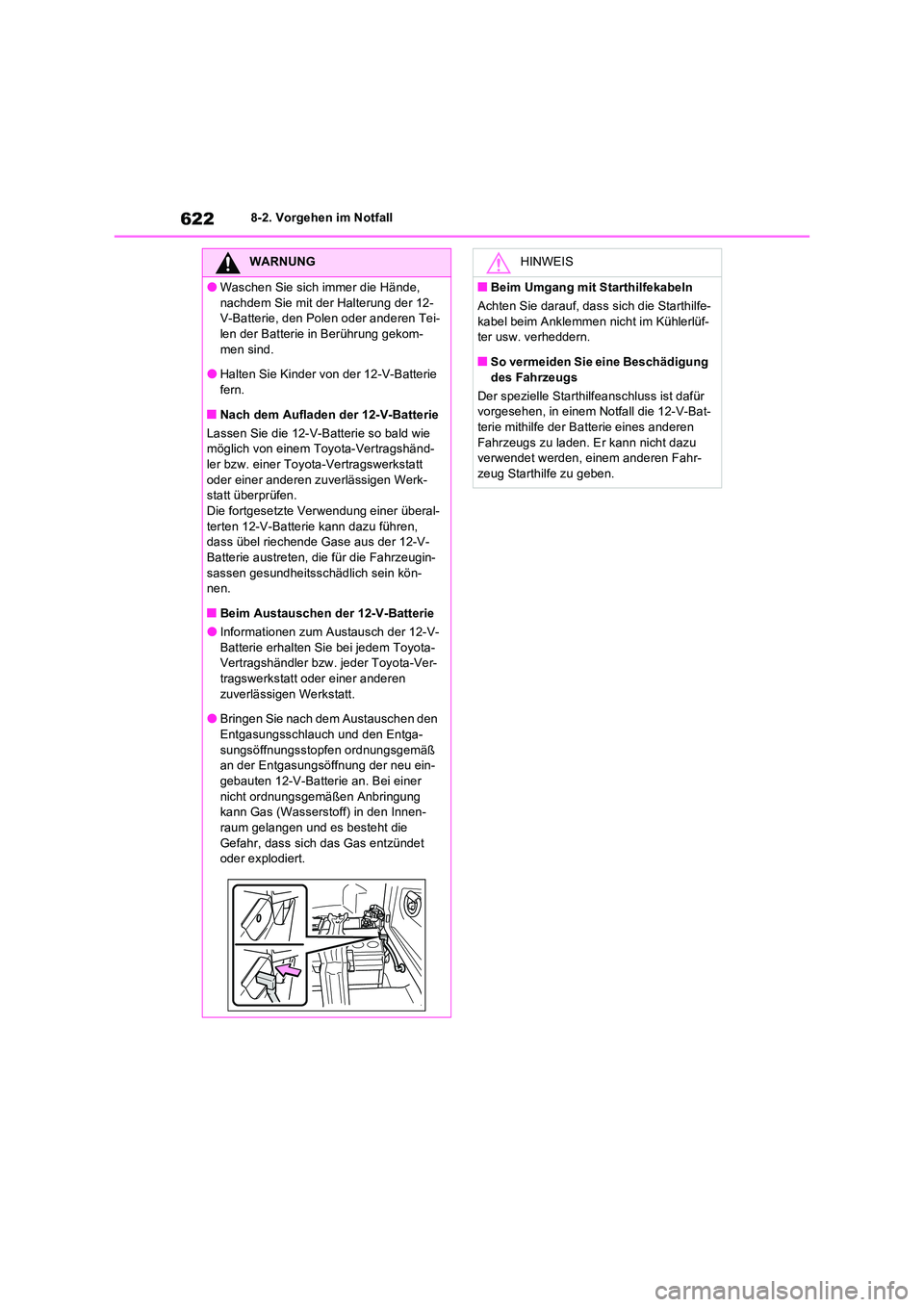

6228-2. Vorgehen im Notfall
WARNUNG
OWaschen Sie sich immer die Hände,
nachdem Sie mit der Halterung der 12- V-Batterie, den Polen oder anderen Tei-len der Batterie in Berührung gekom-
men sind.
OHalten Sie Kinder von der 12-V-Batterie fern.
QNach dem Aufladen der 12-V-Batterie
Lassen Sie die 12-V-Batterie so bald wie möglich von einem Toyota-Vertragshänd- ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt überprüfen.Die fortgesetzte Verwendung einer überal-
terten 12-V-Batterie kann dazu führen, dass übel riechende Gase aus der 12-V-Batterie austreten, die für die Fahrzeugin-
sassen gesundheitsschädlich sein kön- nen.
QBeim Austauschen der 12-V-Batterie
OInformationen zum Austausch der 12-V-
Batterie erhalten Sie bei jedem Toyota- Vertragshändler bzw. jeder Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt.
OBringen Sie nach dem Austauschen den
Entgasungsschlauch und den Entga- sungsöffnungsstopfen ordnungsgemäß an der Entgasungsöffnung der neu ein-
gebauten 12-V-Batterie an. Bei einer nicht ordnungsgemäßen Anbringung kann Gas (Wasserstoff) in den Innen-
raum gelangen und es besteht die Gefahr, dass sich das Gas entzündet oder explodiert.
HINWEIS
QBeim Umgang mit Starthilfekabeln
Achten Sie darauf, dass sich die Starthilfe-
kabel beim Anklemmen nicht im Kühlerlüf- ter usw. verheddern.
QSo vermeiden Sie eine Beschädigung
des Fahrzeugs
Der spezielle Starthilfeanschluss ist dafür vorgesehen, in einem Notfall die 12-V-Bat-terie mithilfe der Batterie eines anderen
Fahrzeugs zu laden. Er kann nicht dazu verwendet werden, einem anderen Fahr-zeug Starthilfe zu geben.
