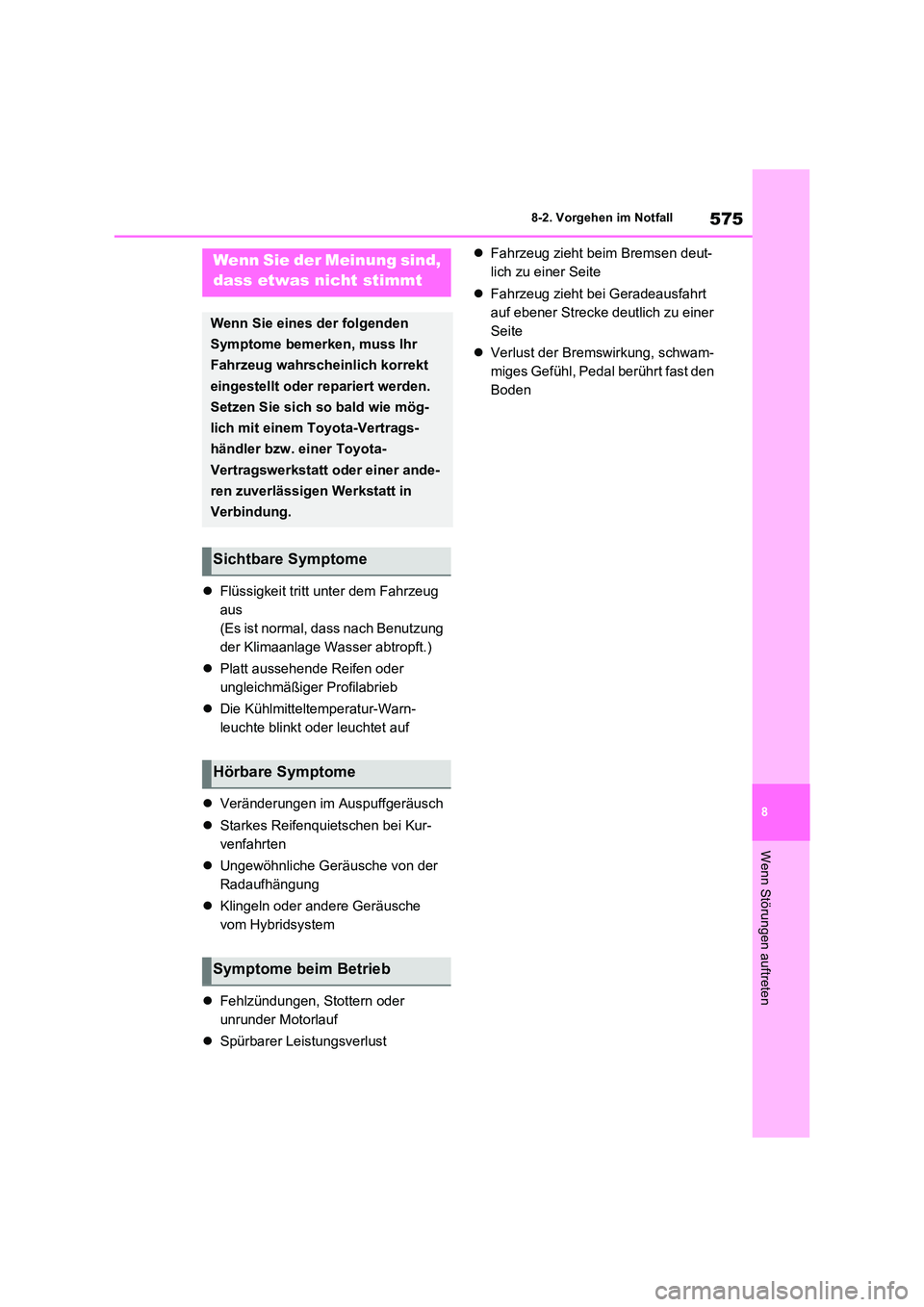

2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

575
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Kühlmitteltemperatur-Warn-
leuchte blinkt oder leuchtet auf
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Hybridsystem
 Fehlzündungen, Stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

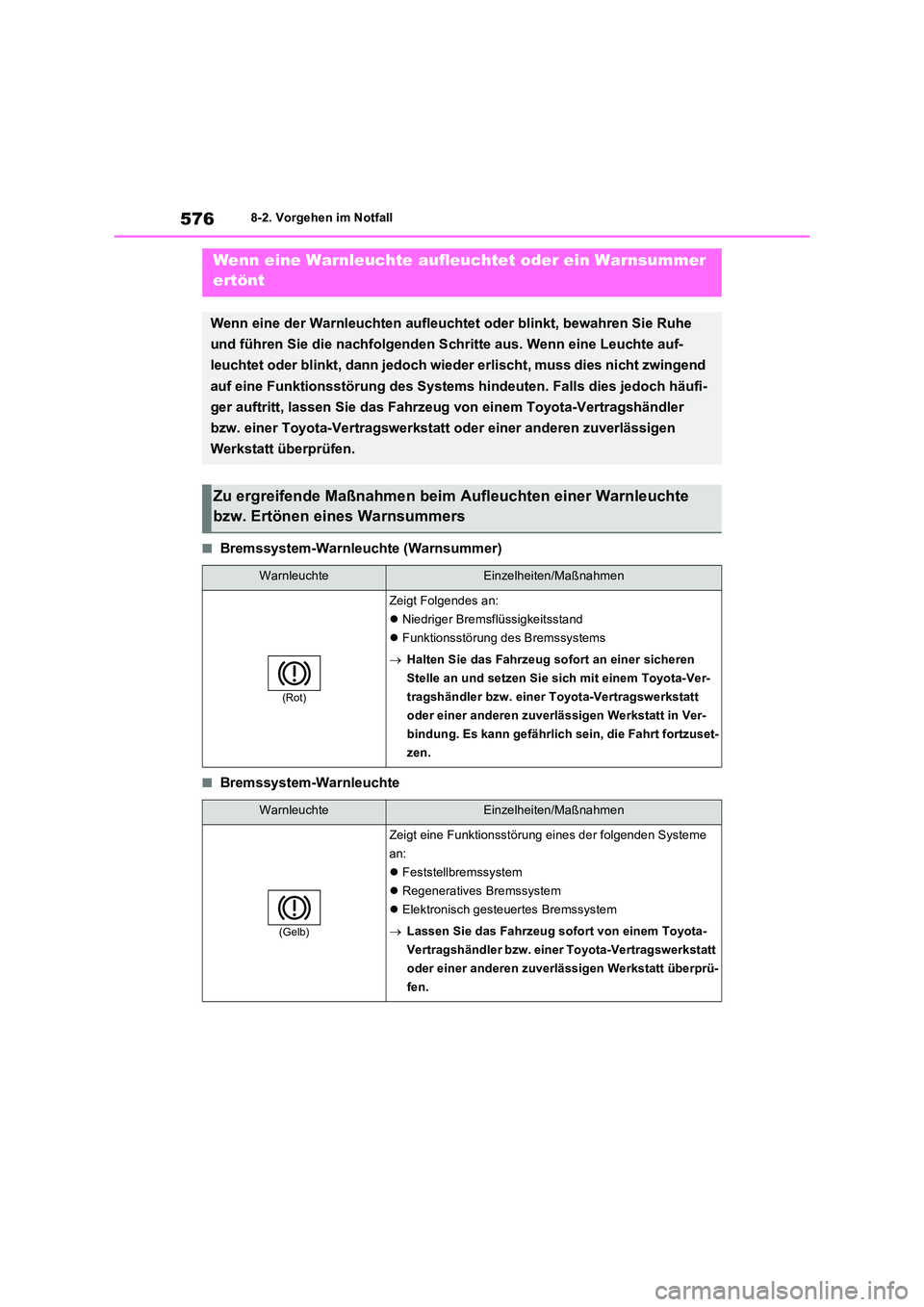

5768-2. Vorgehen im Notfall
QBremssystem-Warnleuchte (Warnsummer)
QBremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Feststellbremssystem
 Regeneratives Bremssystem
 Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

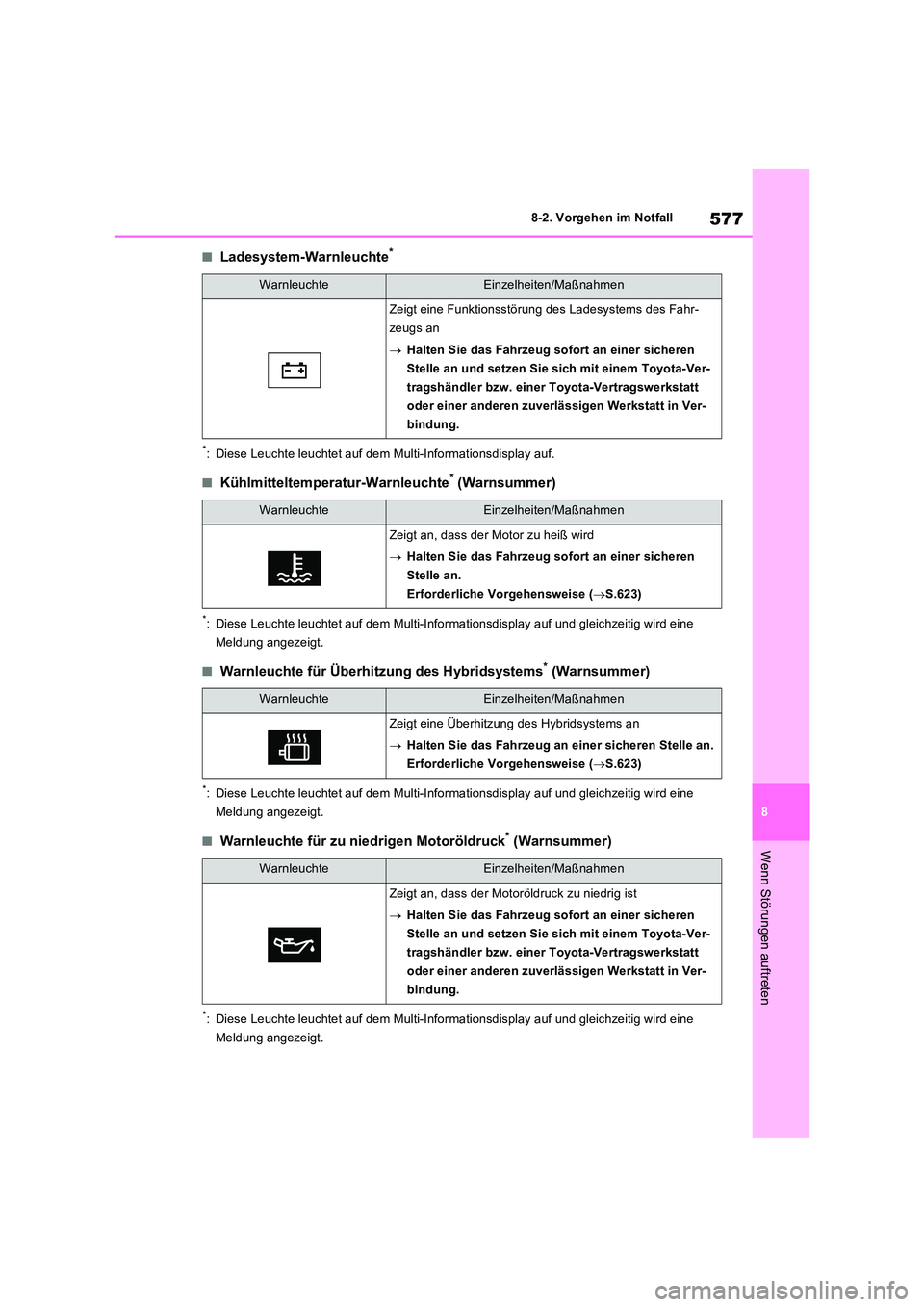

577
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QLadesystem-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QKühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
QWarnleuchte für Überhitzung des Hybridsystems* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
QWarnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.623)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Überhitzung des Hybridsystems an
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Erforderliche Vorgehensweise ( S.623)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

5788-2. Vorgehen im Notfall
QMotorkontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QSRS-Warnleuchte
QABS-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Hybridsystem
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

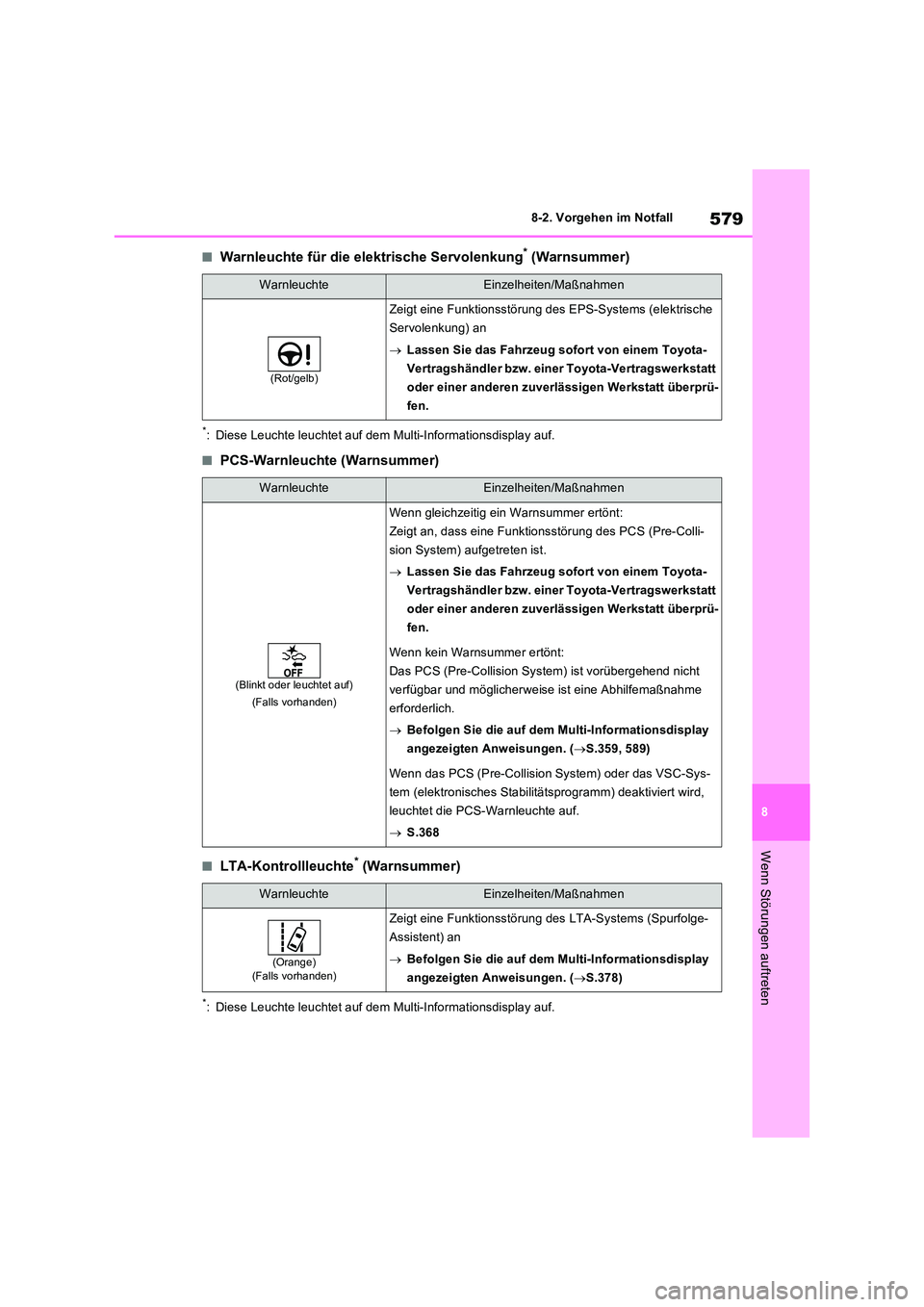

579
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QWarnleuchte für die elektrische Servolenkung* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QPCS-Warnleuchte (Warnsummer)
QLTA-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
WarnleuchteEinzelheiten/Maßnahmen
(Rot/gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische
Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Colli-
sion System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht
verfügbar und möglicherweise ist eine Abhilfemaßnahme
erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.359, 589)
Wenn das PCS (Pre-Collision System) oder das VSC-Sys-
tem (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S.368
WarnleuchteEinzelheiten/Maßnahmen
(Orange) (Falls vorhanden)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-
Assistent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.378)

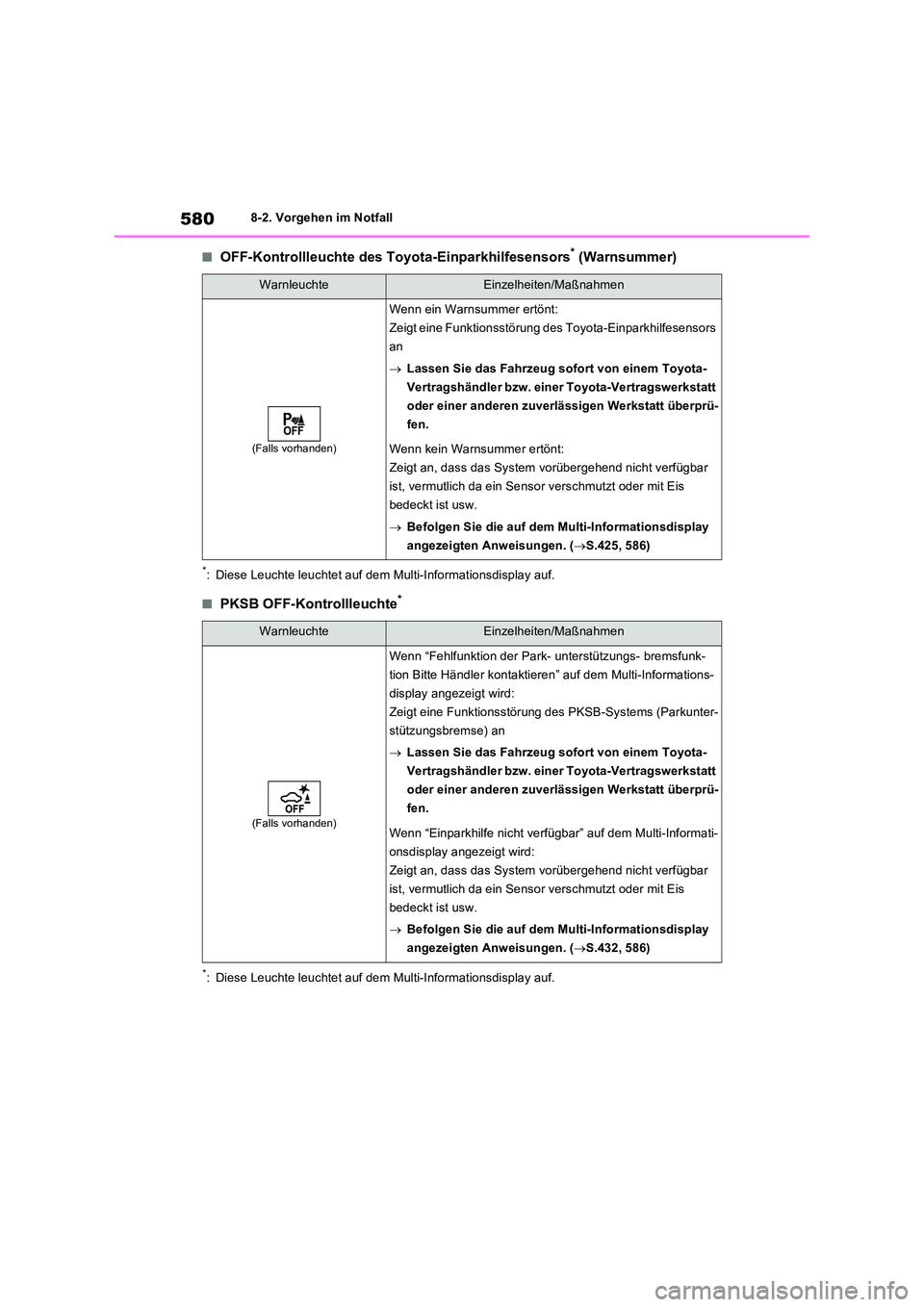

5808-2. Vorgehen im Notfall
QOFF-Kontrollleuchte des Toyota-Einparkhilfesensors* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QPKSB OFF-Kontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.425, 586)
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Wenn “Fehlfunktion der Park- unterstützungs- bremsfunk-
tion Bitte Händler kontaktieren” auf dem Multi-Informations-
display angezeigt wird:
Zeigt eine Funktionsstörung des PKSB-Systems (Parkunter-
stützungsbremse) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn “Einparkhilfe nicht verfügbar” auf dem Multi-Informati-
onsdisplay angezeigt wird:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.432, 586)

581
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
QBSM OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
QRCTA OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung der BSM-Funktion (Spurwech-
sel-Assistent) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Zeigt an, dass der Heckstoßfänger rund um den Radarsen-
sor mit Schmutz usw. bedeckt ist ( S.416)
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.402, 586)
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Zeigt eine Funktionsstörung der RCTA-Funktion (Auspark-
hilfe) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Zeigt an, dass der Heckstoßfänger rund um den Radarsen-
sor mit Schmutz usw. bedeckt ist ( S.416)
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.402, 586)

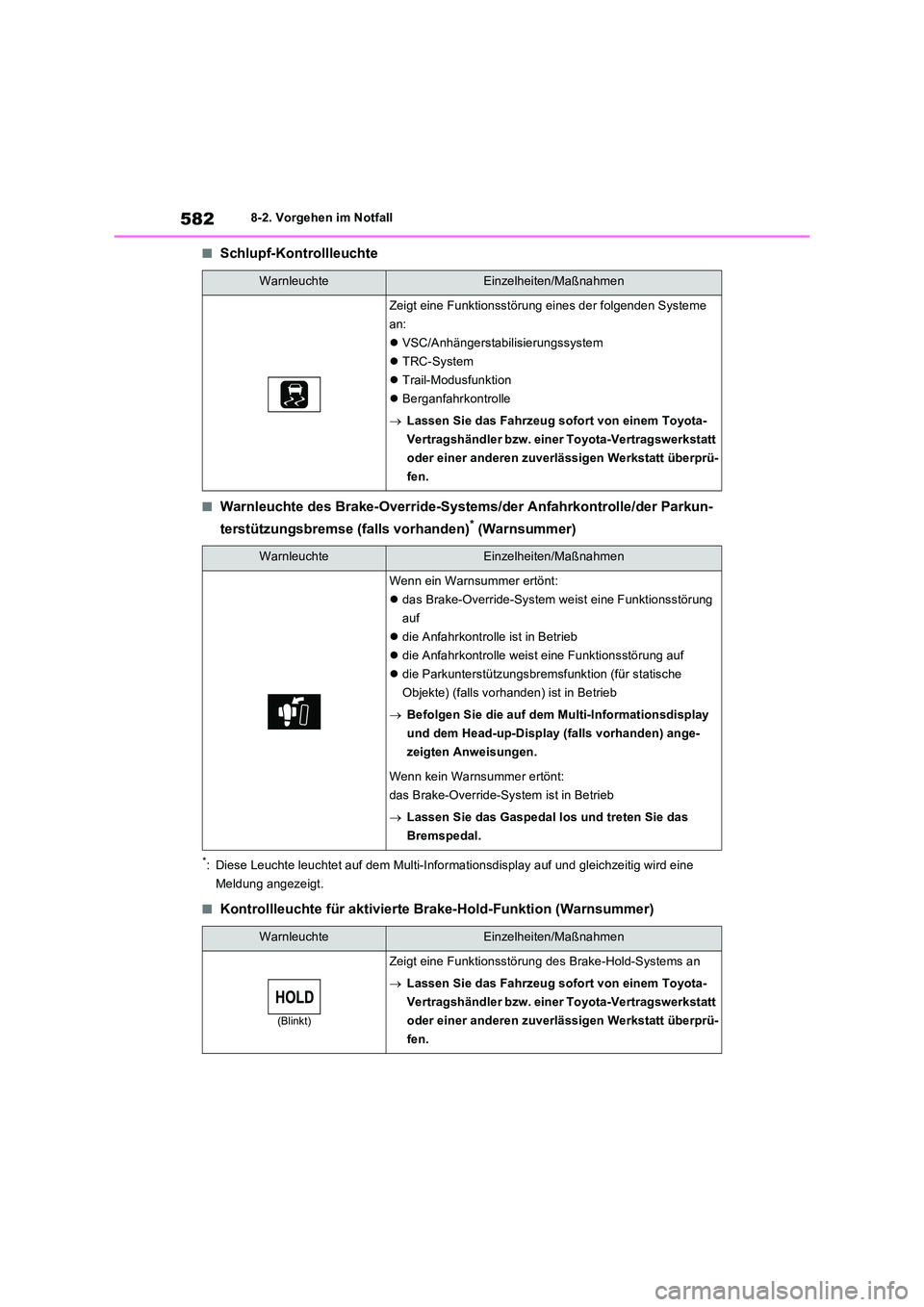

5828-2. Vorgehen im Notfall
QSchlupf-Kontrollleuchte
QWarnleuchte des Brake-Override-Systems/der Anfahrkontrolle/der Parkun-
terstützungsbremse (falls vorhanden)* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
QKontrollleuchte für aktivierte Brake-Hold-Funktion (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 VSC/Anhängerstabilisierungssystem
 TRC-System
 Trail-Modusfunktion
 Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Warnsummer ertönt:
 das Brake-Override-System weist eine Funktionsstörung
auf
 die Anfahrkontrolle ist in Betrieb
 die Anfahrkontrolle weist eine Funktionsstörung auf
 die Parkunterstützungsbremsfunktion (für statische
Objekte) (falls vorhanden) ist in Betrieb
 Befolgen Sie die auf dem Multi-Informationsdisplay
und dem Head-up-Display (falls vorhanden) ange-
zeigten Anweisungen.
Wenn kein Warnsummer ertönt:
das Brake-Override-System ist in Betrieb
 Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Zeigt eine Funktionsstörung des Brake-Hold-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
