2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

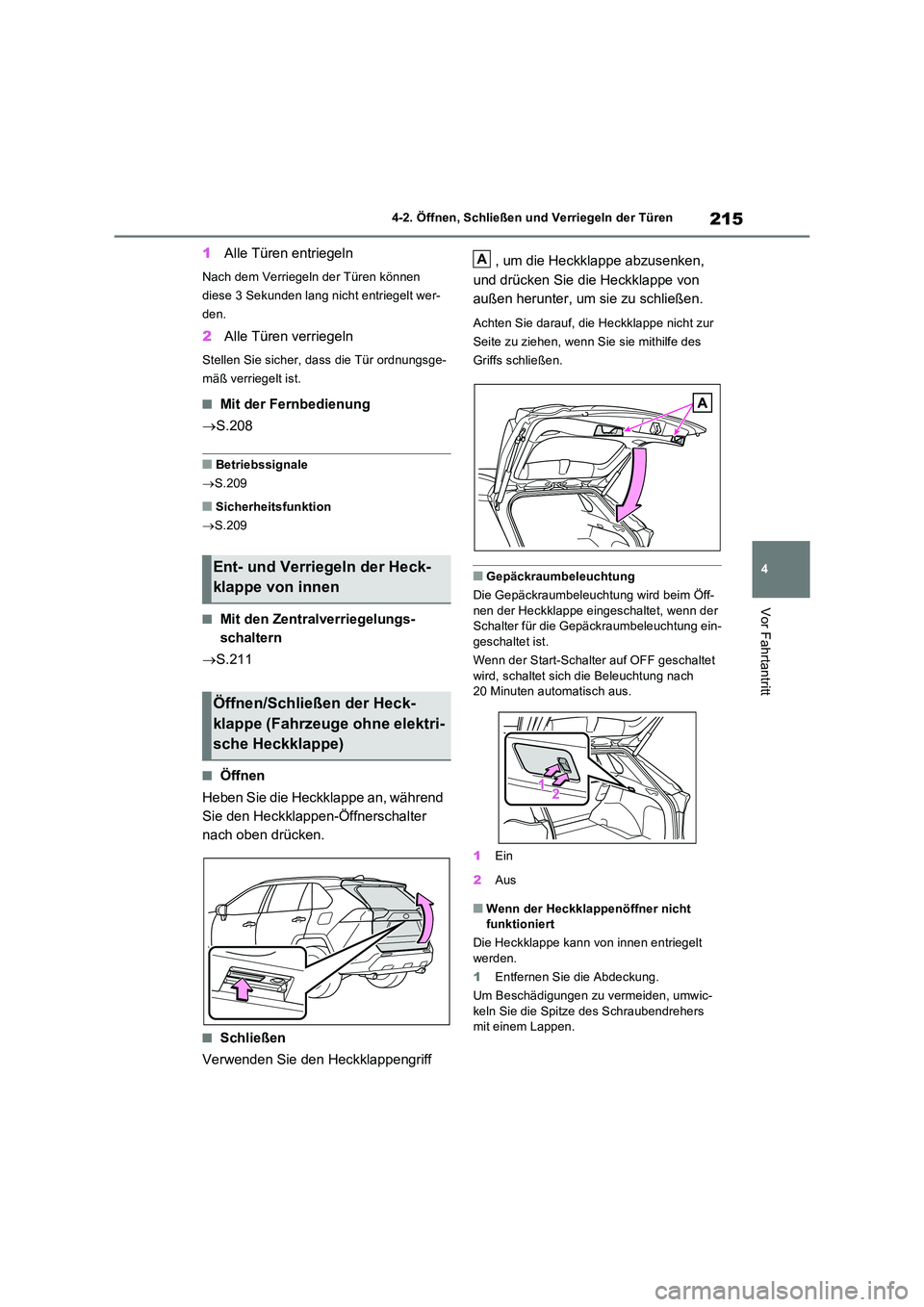

215
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
1 Alle Türen entriegeln
Nach dem Verriegeln der Türen können
diese 3 Sekunden lang nicht entriegelt wer-
den.
2 Alle Türen verriegeln
Stellen Sie sicher, dass die Tür ordnungsge-
mäß verriegelt ist.
QMit der Fernbedienung
 S.208
QBetriebssignale
 S.209
QSicherheitsfunktion
 S.209
QMit den Zentralverriegelungs-
schaltern
 S.211
QÖffnen
Heben Sie die Heckklappe an, während
Sie den Heckklappen-Öffnerschalter
nach oben drücken.
QSchließen
Verwenden Sie den Heckklappengriff
, um die Heckklappe abzusenken,
und drücken Sie die Heckklappe von
außen herunter, um sie zu schließen.
Achten Sie darauf, die Heckklappe nicht zur
Seite zu ziehen, wenn Sie sie mithilfe des
Griffs schließen.
QGepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff-
nen der Heckklappe eingeschaltet, wenn der Schalter für die Gepäckraumbeleuchtung ein-geschaltet ist.
Wenn der Start-Schalter auf OFF geschaltet
wird, schaltet sich die Beleuchtung nach 20 Minuten automatisch aus.
1 Ein
2 Aus
QWenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt
werden.
1 Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic- keln Sie die Spitze des Schraubendrehers mit einem Lappen.
Ent- und Verriegeln der Heck-
klappe von innen
Öffnen/Schließen der Heck-
klappe (Fahrzeuge ohne elektri-
sche Heckklappe)
A

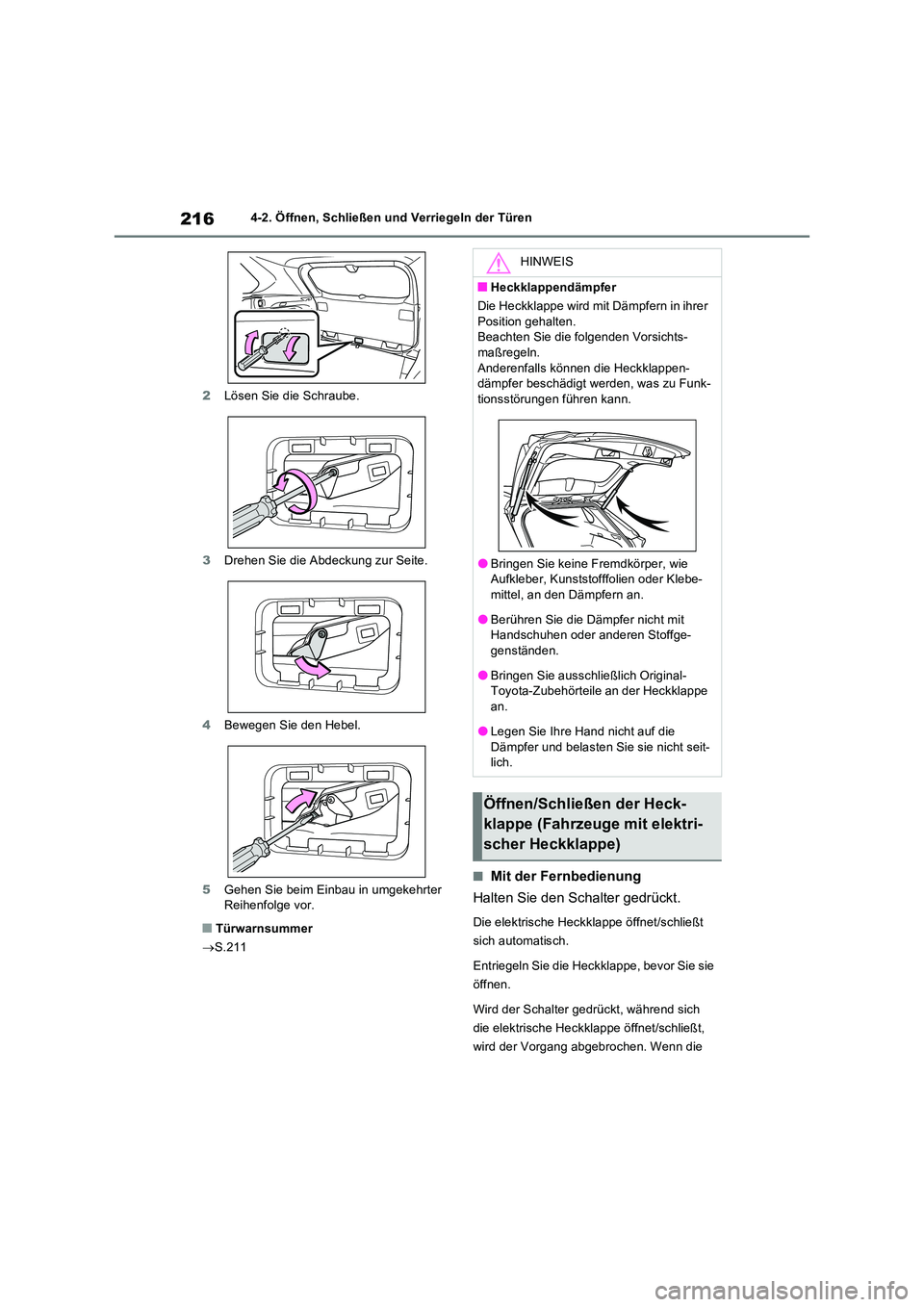

2164-2. Öffnen, Schließen und Verriegeln der Türen
2 Lösen Sie die Schraube.
3 Drehen Sie die Abdeckung zur Seite.
4 Bewegen Sie den Hebel.
5 Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
QTürwarnsummer
 S.211
QMit der Fernbedienung
Halten Sie den Schalter gedrückt.
Die elektrische Heckklappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heckklappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
HINWEIS
QHeckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer
Position gehalten. Beachten Sie die folgenden Vorsichts-maßregeln.
Anderenfalls können die Heckklappen- dämpfer beschädigt werden, was zu Funk-tionsstörungen führen kann.
OBringen Sie keine Fremdkörper, wie Aufkleber, Kunststofffolien oder Klebe-
mittel, an den Dämpfern an.
OBerühren Sie die Dämpfer nicht mit Handschuhen oder anderen Stoffge-
genständen.
OBringen Sie ausschließlich Original- Toyota-Zubehörteile an der Heckklappe
an.
OLegen Sie Ihre Hand nicht auf die
Dämpfer und belasten Sie sie nicht seit- lich.
Öffnen/Schließen der Heck-
klappe (Fahrzeuge mit elektri-
scher Heckklappe)

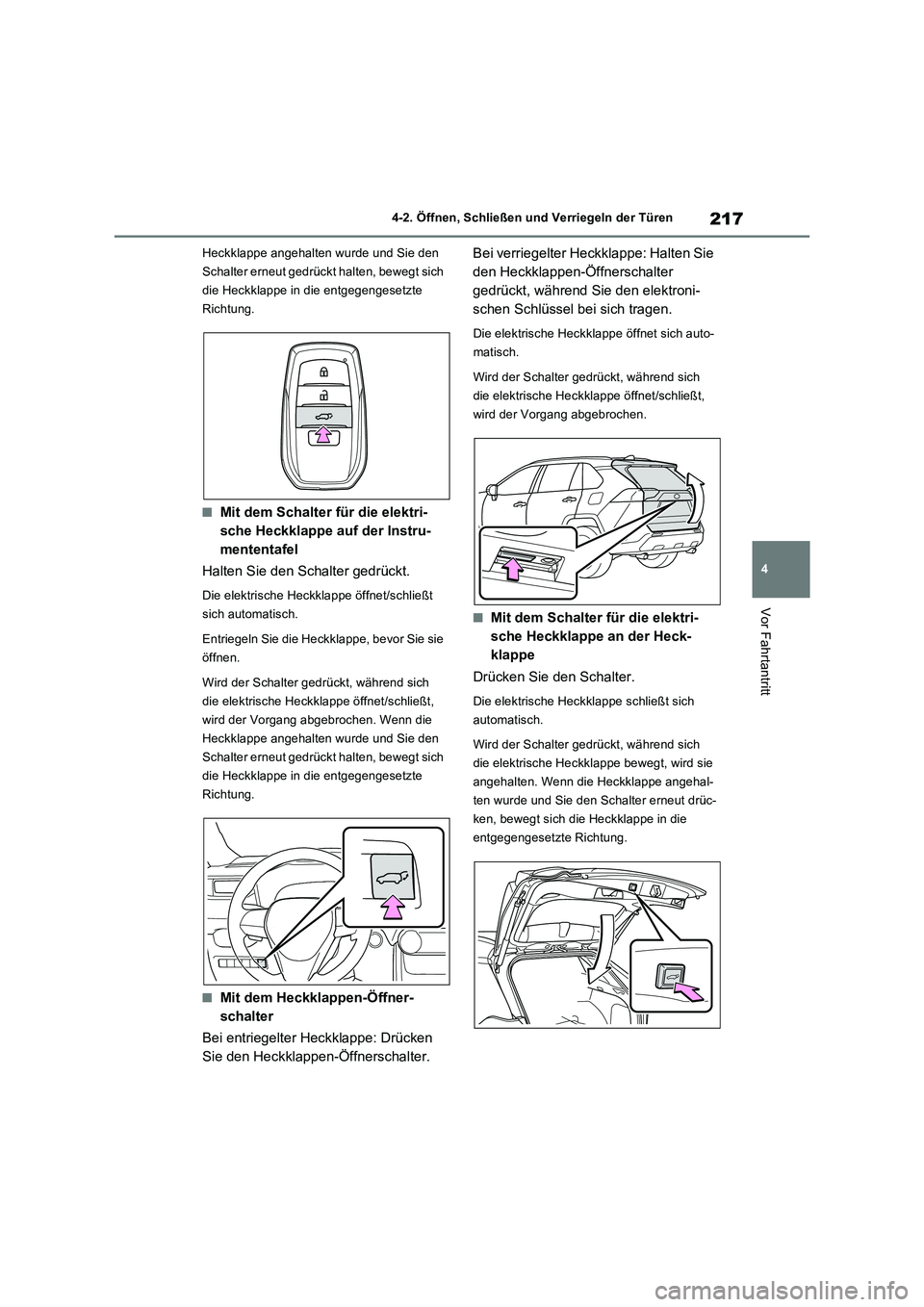

217
4 4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
Heckklappe angehalten wurde und Sie den
Schalter erneut gedrückt halten, bewegt sich
die Heckklappe in die entgegengesetzte
Richtung.
QMit dem Schalter für die elektri-
sche Heckklappe auf der Instru-
mententafel
Halten Sie den Schalter gedrückt.
Die elektrische Heckklappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heckklappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
Heckklappe angehalten wurde und Sie den
Schalter erneut gedrückt halten, bewegt sich
die Heckklappe in die entgegengesetzte
Richtung.
QMit dem Heckklappen-Öffner-
schalter
Bei entriegelter Heckklappe: Drücken
Sie den Heckklappen-Öffnerschalter.Bei verriegelter Heckklappe: Halten Sie
den Heckklappen-Öffnerschalter
gedrückt, während Sie den elektroni-
schen Schlüssel bei sich tragen.
Die elektrische Heckklappe öffnet sich auto-
matisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen.
QMit dem Schalter für die elektri-
sche Heckklappe an der Heck-
klappe
Drücken Sie den Schalter.
Die elektrische Heckklappe schließt sich
automatisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe bewegt, wird sie
angehalten. Wenn die Heckklappe angehal-
ten wurde und Sie den Schalter erneut drüc-
ken, bewegt sich die Heckklappe in die
entgegengesetzte Richtung.

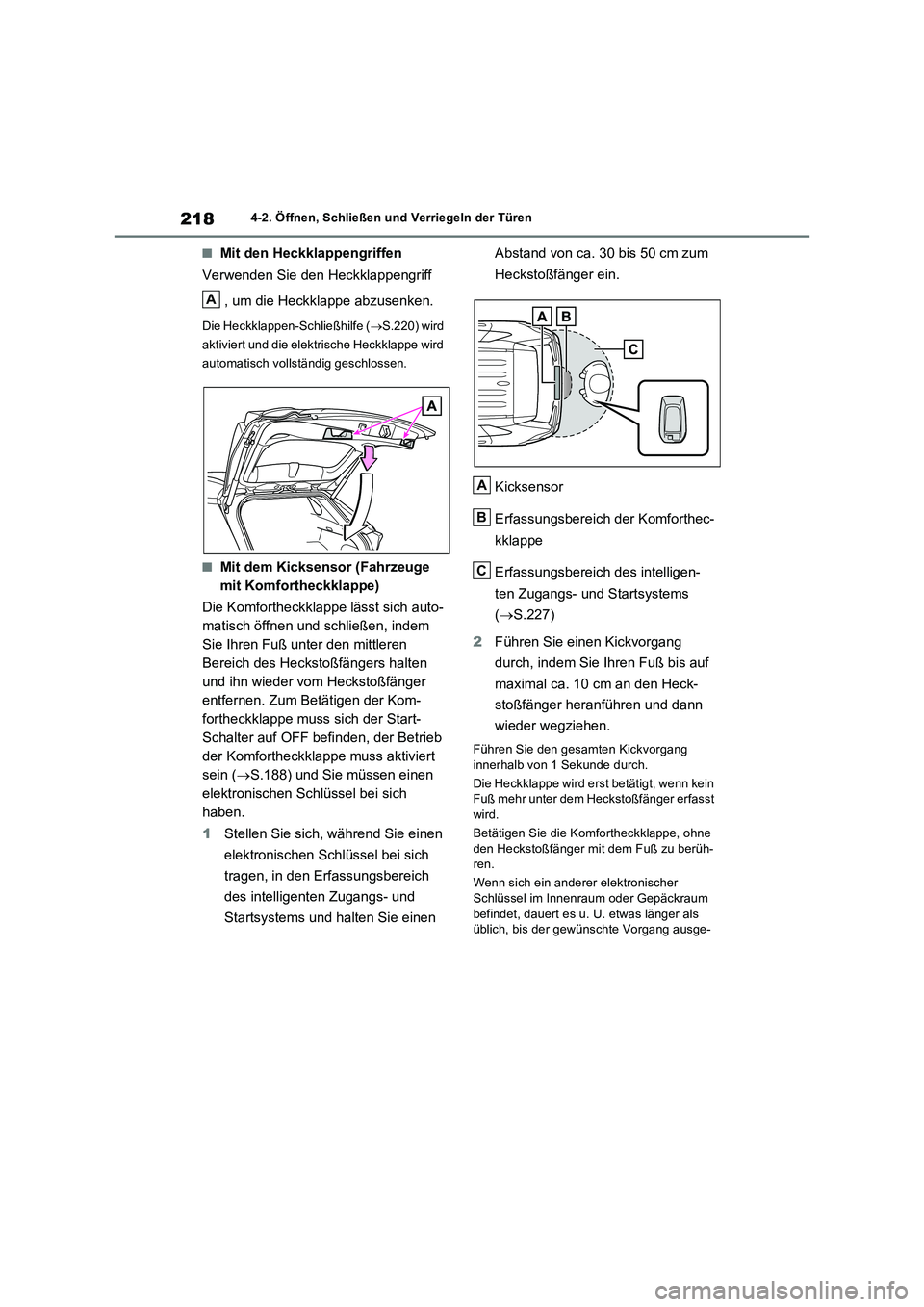

2184-2. Öffnen, Schließen und Verriegeln der Türen
QMit den Heckklappengriffen
Verwenden Sie den Heckklappengriff
, um die Heckklappe abzusenken.
Die Heckklappen-Schließhilfe (S.220) wird
aktiviert und die elektrische Heckklappe wird
automatisch vollständig geschlossen.
QMit dem Kicksensor (Fahrzeuge
mit Komfortheckklappe)
Die Komfortheckklappe lässt sich auto-
matisch öffnen und schließen, indem
Sie Ihren Fuß unter den mittleren
Bereich des Heckstoßfängers halten
und ihn wieder vom Heckstoßfänger
entfernen. Zum Betätigen der Kom-
fortheckklappe muss sich der Start-
Schalter auf OFF befinden, der Betrieb
der Komfortheckklappe muss aktiviert
sein (S.188) und Sie müssen einen
elektronischen Schlüssel bei sich
haben.
1Stellen Sie sich, während Sie einen
elektronischen Schlüssel bei sich
tragen, in den Erfassungsbereich
des intelligenten Zugangs- und
Startsystems und halten Sie einen Abstand von ca. 30 bis 50 cm zum
Heckstoßfänger ein.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
Erfassungsbereich des intelligen-
ten Zugangs- und Startsystems
(S.227)
2Führen Sie einen Kickvorgang
durch, indem Sie Ihren Fuß bis auf
maximal ca. 10 cm an den Heck-
stoßfänger heranführen und dann
wieder wegziehen.
Führen Sie den gesamten Kickvorgang
innerhalb von 1 Sekunde durch.
Die Heckklappe wird erst betätigt, wenn kein
Fuß mehr unter dem Heckstoßfänger erfasst
wird.
Betätigen Sie die Komfortheckklappe, ohne
den Heckstoßfänger mit dem Fuß zu berüh-
ren.
Wenn sich ein anderer elektronischer
Schlüssel im Innenraum oder Gepäckraum
befindet, dauert es u. U. etwas länger als
üblich, bis der gewünschte Vorgang ausge-
A
A
B
C

219
4
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
führt wird.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
3 Wenn der Kicksensor das Wegzie-
hen Ihres Fußes erfasst, ertönt ein
Warnsummer und die Heckklappe
wird automatisch vollständig geöff-
net bzw. geschlossen.
Wenn Sie einen Fuß unter den Heckstoßfän-
ger strecken, während sich die Heckklappe öffnet/schließt, wird die Bewegung der Hec-kklappe gestoppt.
Wenn die Heckklappe angehalten wurde
und Sie erneut einen Fuß unter den Heck- stoßfänger strecken, bewegt sich die Heck-klappe in die entgegengesetzte Richtung.
QGepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff- nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein- geschaltet ist.
Wenn der Start-Schalter auf OFF geschaltet wird, schaltet sich die Beleuchtung nach
20 Minuten automatisch aus.
1 Ein
2 Aus
QHeckklappenschließer
Falls die Heckklappe leicht geöffnet bleibt, wird sie vom Heckklappenschließer automa-
tisch vollständig geschlossen.
Der Heckklappenschließer arbeitet unabhän- gig vom Modus des Start-Schalters.
QBetriebsbedingungen für die elektri-sche Heckklappe
Die elektrische Heckklappe kann unter den
folgenden Bedingungen automatisch geöff- net und geschlossen werden:
OWenn das elektrische Heckklappensystem aktiviert ist. ( S.188)
OWenn die Heckklappe entriegelt ist.
Wenn Sie jedoch den Heckklappen-Öffner-
schalter gedrückt halten, während Sie den
elektronischen Schlüssel bei sich tragen,
wird die elektrische Heckklappe geöffnet,
selbst wenn sie verriegelt ist. ( S.217)
OWenn sich der Start-Schalter auf ON befin- det, wird die Heckklappe zusätzlich zu den
oben aufgeführten Bedingungen für den Öffnungsvorgang auch unter den folgen-den Bedingungen betätigt:
• Die Feststellbremse wird betätigt • Das Bremspedal wird getreten• Der Schalt-/Wählhebel steht auf “P”.
QBetrieb der elektrischen Heckklappe
OEin Warnsummer ertönt, um darauf hinzu-weisen, dass die Heckklappe geöff-
net/geschlossen wird.
OWenn das elektrische Heckklappensystem
deaktiviert ist, wird die elektrische Heck- klappe nicht elektrisch betätigt, lässt sich aber manuell öffnen und schließen.
OWenn während des automatischen Öff-nens der elektrischen Heckklappe eine
durch Personen oder Objekte verursachte Störung erfasst wird, wird der Betrieb unterbrochen.
QEinklemmschutzfunktion
Auf beiden Seiten der elektrischen Heck-
klappe sind Sensoren angebracht. Falls
A
B

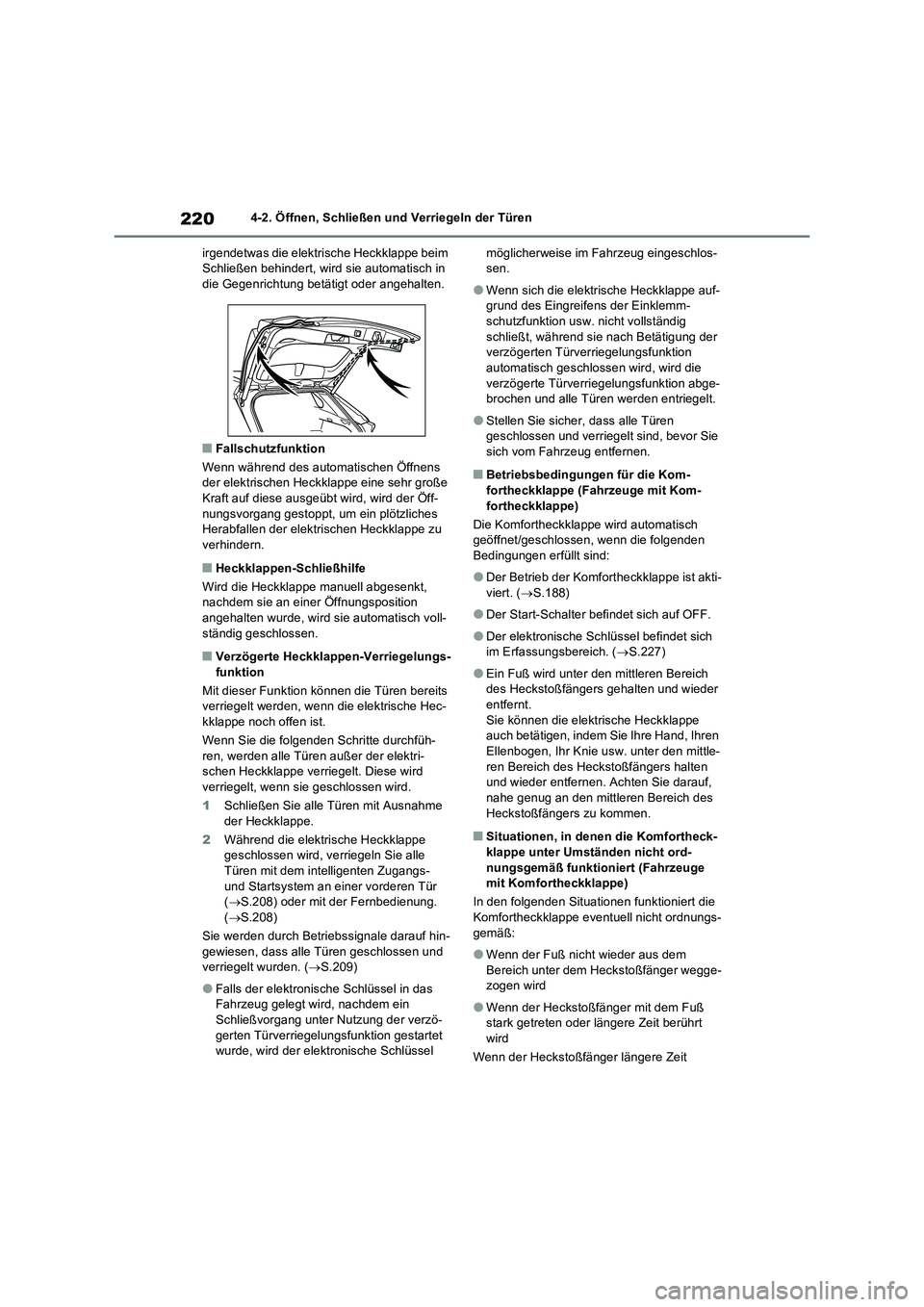

2204-2. Öffnen, Schließen und Verriegeln der Türen
irgendetwas die elektrische Heckklappe beim
Schließen behindert, wird sie automatisch in
die Gegenrichtung betätigt oder angehalten.
QFallschutzfunktion
Wenn während des automatischen Öffnens
der elektrischen Heckklappe eine sehr große
Kraft auf diese ausgeübt wird, wird der Öff-
nungsvorgang gestoppt, um ein plötzliches
Herabfallen der elektrischen Heckklappe zu
verhindern.
QHeckklappen-Schließhilfe
Wird die Heckklappe manuell abgesenkt,
nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch voll-
ständig geschlossen.
QVerzögerte Heckklappen-Verriegelungs-
funktion
Mit dieser Funktion können die Türen bereits
verriegelt werden, wenn die elektrische Hec-
kklappe noch offen ist.
Wenn Sie die folgenden Schritte durchfüh-
ren, werden alle Türen außer der elektri-
schen Heckklappe verriegelt. Diese wird
verriegelt, wenn sie geschlossen wird.
1Schließen Sie alle Türen mit Ausnahme
der Heckklappe.
2Während die elektrische Heckklappe
geschlossen wird, verriegeln Sie alle
Türen mit dem intelligenten Zugangs-
und Startsystem an einer vorderen Tür
(S.208) oder mit der Fernbedienung.
(S.208)
Sie werden durch Betriebssignale darauf hin-
gewiesen, dass alle Türen geschlossen und
verriegelt wurden. (S.209)
OFalls der elektronische Schlüssel in das
Fahrzeug gelegt wird, nachdem ein
Schließvorgang unter Nutzung der verzö-
gerten Türverriegelungsfunktion gestartet
wurde, wird der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlos-
sen.
OWenn sich die elektrische Heckklappe auf-
grund des Eingreifens der Einklemm-
schutzfunktion usw. nicht vollständig
schließt, während sie nach Betätigung der
verzögerten Türverriegelungsfunktion
automatisch geschlossen wird, wird die
verzögerte Türverriegelungsfunktion abge-
brochen und alle Türen werden entriegelt.
OStellen Sie sicher, dass alle Türen
geschlossen und verriegelt sind, bevor Sie
sich vom Fahrzeug entfernen.
QBetriebsbedingungen für die Kom-
fortheckklappe (Fahrzeuge mit Kom-
fortheckklappe)
Die Komfortheckklappe wird automatisch
geöffnet/geschlossen, wenn die folgenden
Bedingungen erfüllt sind:
ODer Betrieb der Komfortheckklappe ist akti-
viert. (S.188)
ODer Start-Schalter befindet sich auf OFF.
ODer elektronische Schlüssel befindet sich
im Erfassungsbereich. (S.227)
OEin Fuß wird unter den mittleren Bereich
des Heckstoßfängers gehalten und wieder
entfernt.
Sie können die elektrische Heckklappe
auch betätigen, indem Sie Ihre Hand, Ihren
Ellenbogen, Ihr Knie usw. unter den mittle-
ren Bereich des Heckstoßfängers halten
und wieder entfernen. Achten Sie darauf,
nahe genug an den mittleren Bereich des
Heckstoßfängers zu kommen.
QSituationen, in denen die Komfortheck-
klappe unter Umständen nicht ord-
nungsgemäß funktioniert (Fahrzeuge
mit Komfortheckklappe)
In den folgenden Situationen funktioniert die
Komfortheckklappe eventuell nicht ordnungs-
gemäß:
OWenn der Fuß nicht wieder aus dem
Bereich unter dem Heckstoßfänger wegge-
zogen wird
OWenn der Heckstoßfänger mit dem Fuß
stark getreten oder längere Zeit berührt
wird
Wenn der Heckstoßfänger längere Zeit

221
4 4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
berührt wurde, müssen Sie eine Weile war-
ten, bevor Sie erneut versuchen können, die
Komfortheckklappe zu betätigen.
OWenn sich bei Durchführung des Vorgangs
eine Person zu nahe am Heckstoßfänger
befindet
OWenn eine externe Funkwellenquelle die
Kommunikation zwischen dem elektroni-
schen Schlüssel und dem Fahrzeug beein-
trächtigt (S.228)
OBeim Laden an einer externen Stromquelle
oder Anschließen des Wechselstrom-
Ladekabels
OWenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
OWenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
OWenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
OWenn Schlamm, Schnee, Eis usw. am
Heckstoßfänger haftet
OWenn das Fahrzeug für eine Weile in der
Nähe von Objekten geparkt war, die sich
bewegt und den Heckstoßfänger berührt
haben könnten (z. B. Pflanzen)
OWenn Zubehör am Heckstoßfänger ange-
bracht ist
Falls Zubehör angebracht wurde, wählen Sie
bei der Einstellung für den Betrieb der Kom-
fortheckklappe die Option “Aus”.
QSo verhindern Sie eine ungewollte Betä-
tigung der Komfortheckklappe (Fahr-
zeuge mit Komfortheckklappe)
Wenn sich ein elektronischer Schlüssel im
Erfassungsbereich befindet, wird die Kom-
fortheckklappe möglicherweise ungewollt betätigt; seien Sie deshalb in den folgenden
Situationen besonders vorsichtig.
OWenn eine große Menge Wasser auf den
Heckstoßfänger trifft, z. B. beim Waschen
des Fahrzeugs oder bei Starkregen
OWenn Schmutz vom Heckstoßfänger
abgewischt wird
OWenn sich ein kleines Tier oder ein kleines
Objekt, z. B. ein Ball, unter dem Heckstoß-
fänger bewegt
OWenn ein Objekt aus dem Bereich unter
dem Heckstoßfänger hervorgeholt wird
OWenn eine auf dem Heckstoßfänger sit-
zende Person mit den Beinen baumelt
OWenn eine Person beim Vorbeigehen am
Fahrzeug mit einem Bein oder anderen
Körperteil den Heckstoßfänger berührt
OWenn das Fahrzeug in der Nähe einer
elektrischen Rauschquelle geparkt ist, wel-
che die Empfindlichkeit der Komfortheck-
klappe beeinflusst (z. B. nahe einem
kostenpflichtigen Parkplatz, einer Tank-
stelle, einer elektrisch beheizten Straße
oder einer Leuchtstofflampe)
OWenn sich das Fahrzeug in der Nähe
eines Fernsehturms, eines Elektrizitäts-
werks, eines Radiosenders, eines großen
Bildschirms, eines Flughafens oder einer
anderen Einrichtung befindet, die starke
Funkwellen oder elektrisches Rauschen
erzeugt
OWenn das Fahrzeug an einer Stelle
geparkt ist, an der sich Objekte (wie z. B.
Pflanzen) in der Nähe des Heckstoßfän-
gers befinden
OWenn Gepäck usw. in der Nähe des Heck-
stoßfängers abgestellt wird
OWenn Zubehör oder eine Fahrzeugabdec-
kung in der Nähe des Heckstoßfängers
angebracht bzw. über das Fahrzeug gezo-
gen oder abgenommen wird
OWenn das Fahrzeug abgeschleppt wird
Um eine ungewollte Betätigung zu verhin-
dern, wählen Sie bei der Einstellung für den
Betrieb der Komfortheckklappe die Option
“Aus”. (S.188)

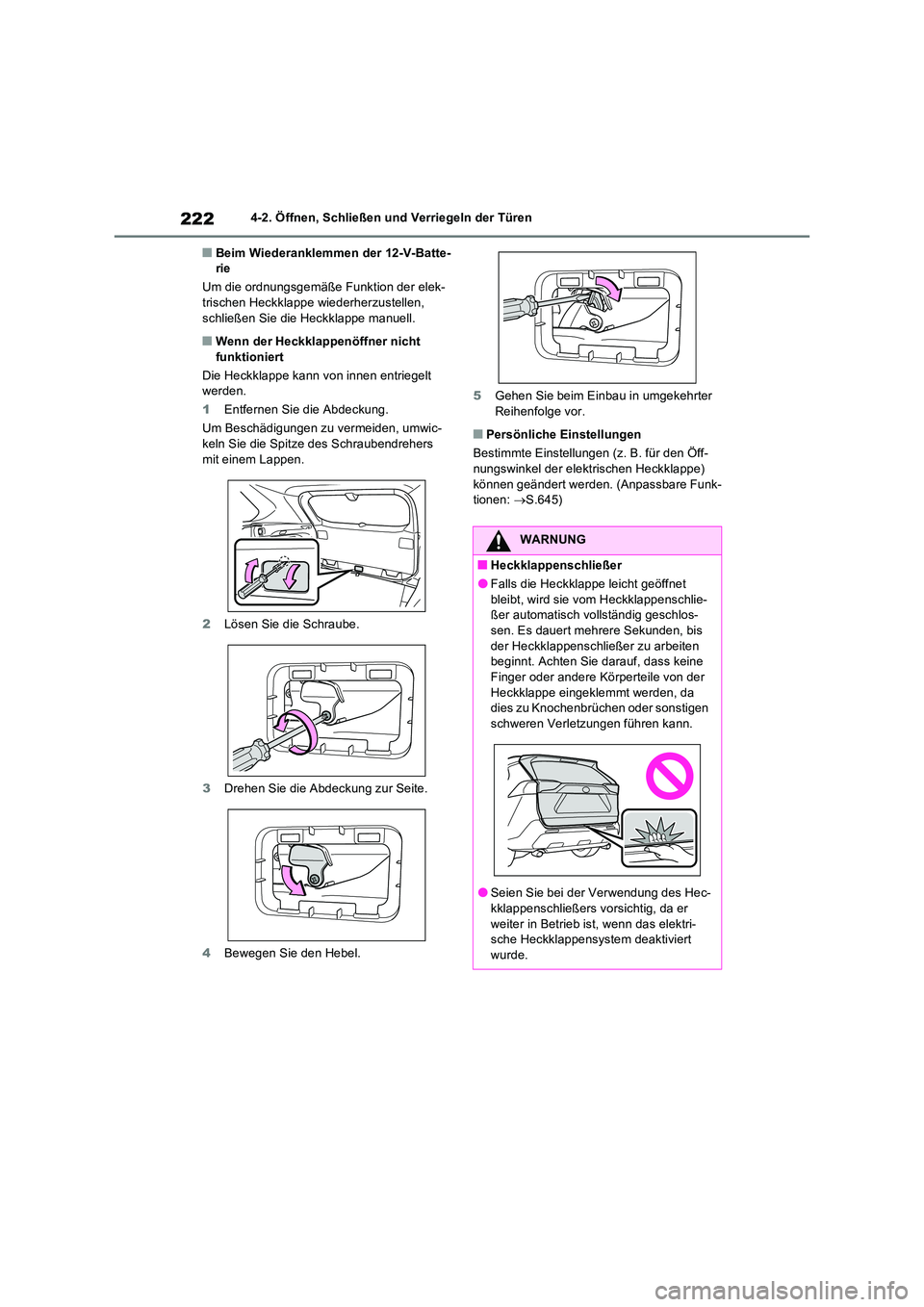

2224-2. Öffnen, Schließen und Verriegeln der Türen
QBeim Wiederanklemmen der 12-V-Batte- rie
Um die ordnungsgemäße Funktion der elek- trischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
QWenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
1 Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers mit einem Lappen.
2 Lösen Sie die Schraube.
3 Drehen Sie die Abdeckung zur Seite.
4 Bewegen Sie den Hebel.
5 Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. für den Öff- nungswinkel der elektrischen Heckklappe)
können geändert werden. (Anpassbare Funk- tionen: S.645)
WARNUNG
QHeckklappenschließer
OFalls die Heckklappe leicht geöffnet
bleibt, wird sie vom Heckklappenschlie- ßer automatisch vollständig geschlos-sen. Es dauert mehrere Sekunden, bis
der Heckklappenschließer zu arbeiten beginnt. Achten Sie darauf, dass keine Finger oder andere Körperteile von der
Heckklappe eingeklemmt werden, da dies zu Knochenbrüchen oder sonstigen schweren Verletzungen führen kann.
OSeien Sie bei der Verwendung des Hec-
kklappenschließers vorsichtig, da er weiter in Betrieb ist, wenn das elektri-sche Heckklappensystem deaktiviert
wurde.
