8-2. Vorgehen im Notfall
Wenn Störungen auftreten

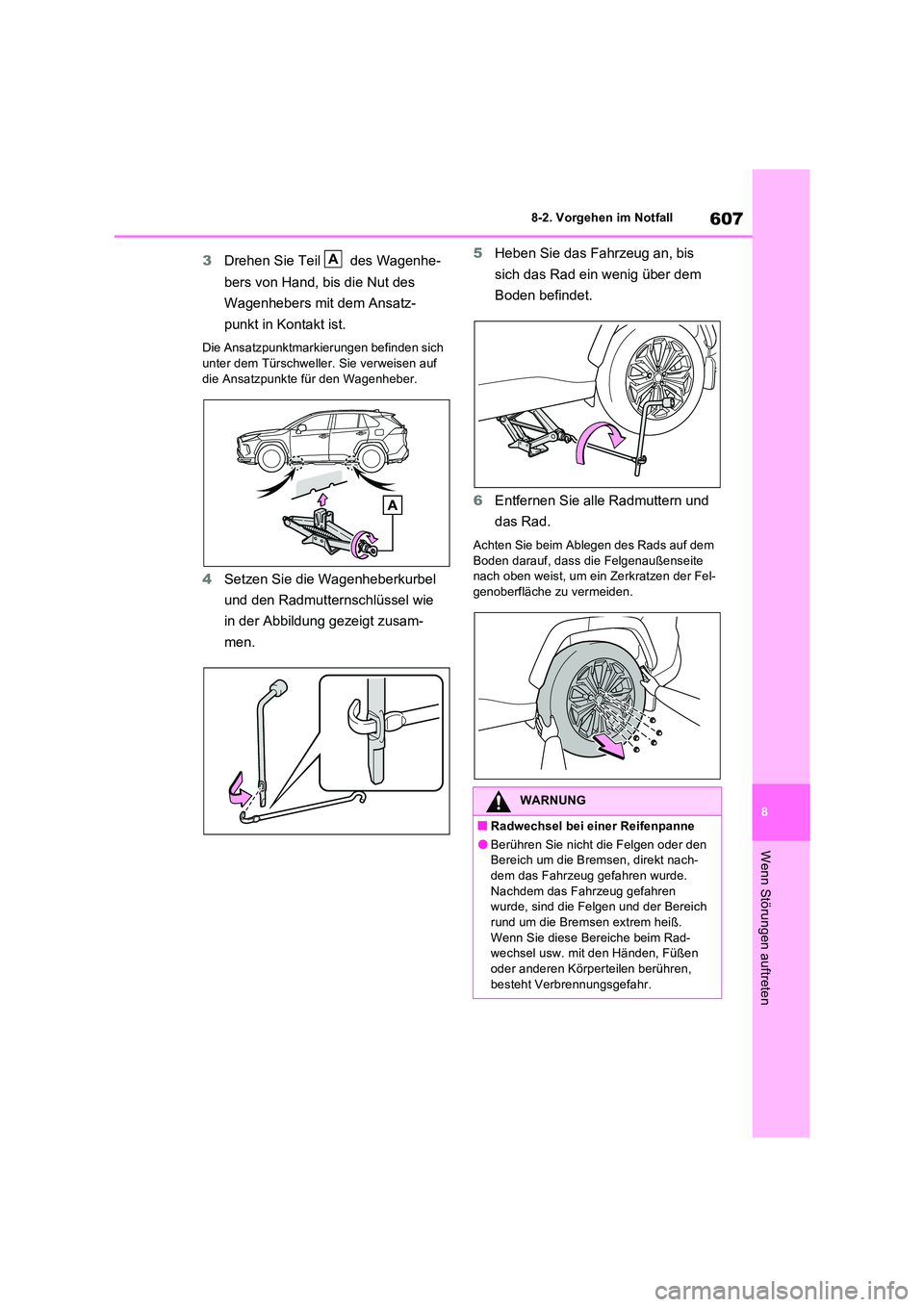

3 Drehen Sie Teil des Wagenhe-
bers von Hand, bis die Nut des
Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden sich
unter dem Türschweller. Sie verweisen auf die Ansatzpunkte für den Wagenheber.
4 Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
5 Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
6 Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf dem
Boden darauf, dass die Felgenaußenseite nach oben weist, um ein Zerkratzen der Fel-genoberfläche zu vermeiden.
A
WARNUNG
QRadwechsel bei einer Reifenpanne
OBerühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nach-dem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die Bremsen extrem heiß.
Wenn Sie diese Bereiche beim Rad- wechsel usw. mit den Händen, Füßen oder anderen Körperteilen berühren,
besteht Verbrennungsgefahr.

6088-2. Vorgehen im Notfall
1Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Felgenkon- taktfläche befinden, können sich die Rad-
muttern während der Fahrt lockern und das
Rad kann sich lösen.

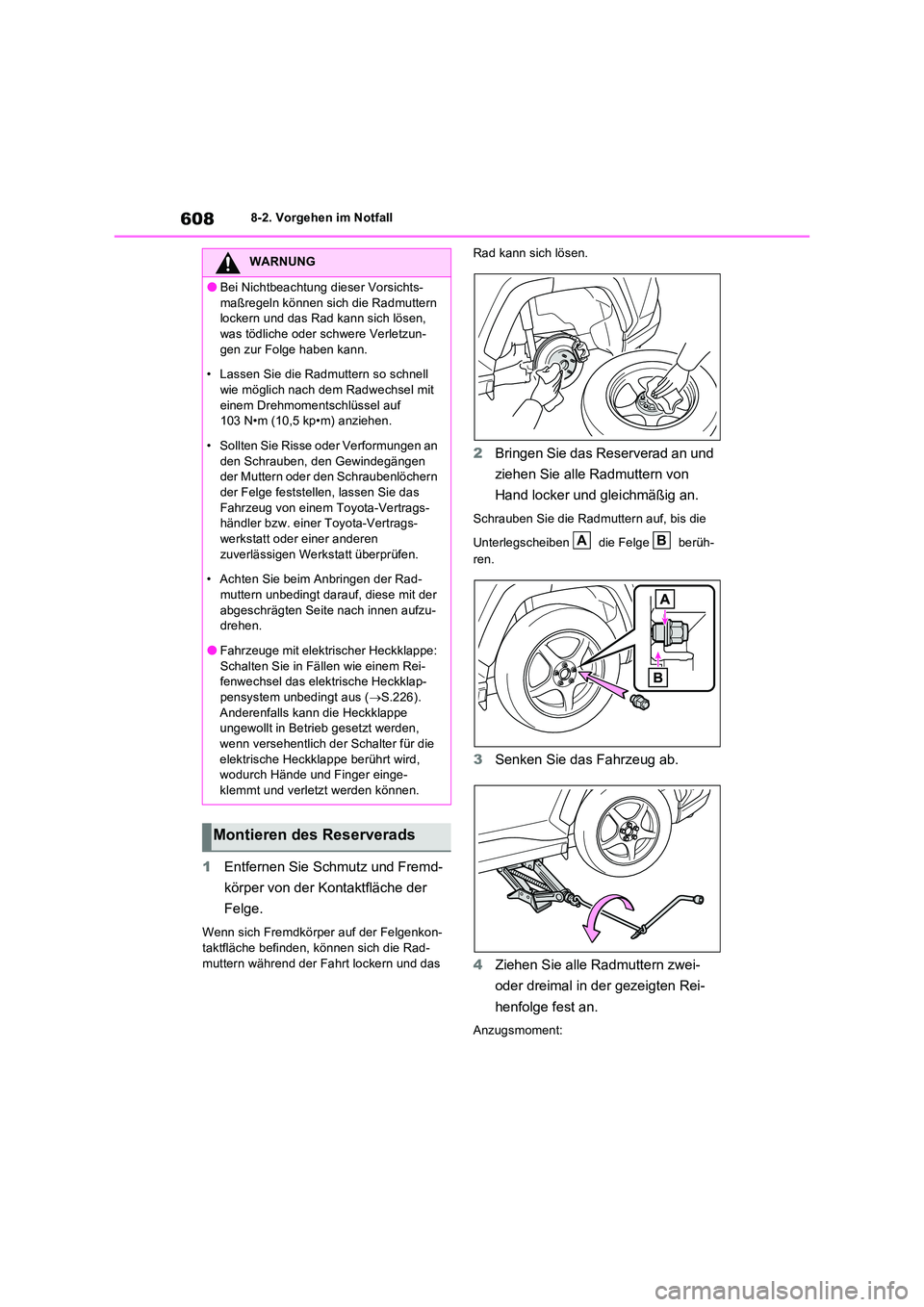

2 Bringen Sie das Reserverad an und
ziehen Sie alle Radmuttern von
Hand locker und gleichmäßig an.
Schrauben Sie die Radmuttern auf, bis die
Unterlegscheiben die Felge berüh-
ren.
3 Senken Sie das Fahrzeug ab.
4 Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
WARNUNG
OBei Nichtbeachtung dieser Vorsichts-
maßregeln können sich die Radmuttern lockern und das Rad kann sich lösen, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Lassen Sie die Radmuttern so schnell wie möglich nach dem Radwechsel mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) anziehen.
• Sollten Sie Risse oder Verformungen an
den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
• Achten Sie beim Anbringen der Rad- muttern unbedingt darauf, diese mit der
abgeschrägten Seite nach innen aufzu- drehen.
OFahrzeuge mit elektrischer Heckklappe:
Schalten Sie in Fällen wie einem Rei- fenwechsel das elektrische Heckklap-pensystem unbedingt aus ( S.226).
Anderenfalls kann die Heckklappe ungewollt in Betrieb gesetzt werden,
wenn versehentlich der Schalter für die elektrische Heckklappe berührt wird, wodurch Hände und Finger einge-
klemmt und verletzt werden können.
Montieren des Reserverads
AB

609
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
103 N•m (10,5 kp•m)5 Verstauen Sie den platten Reifen,
den Wagenheber und alle Werk-
zeuge.

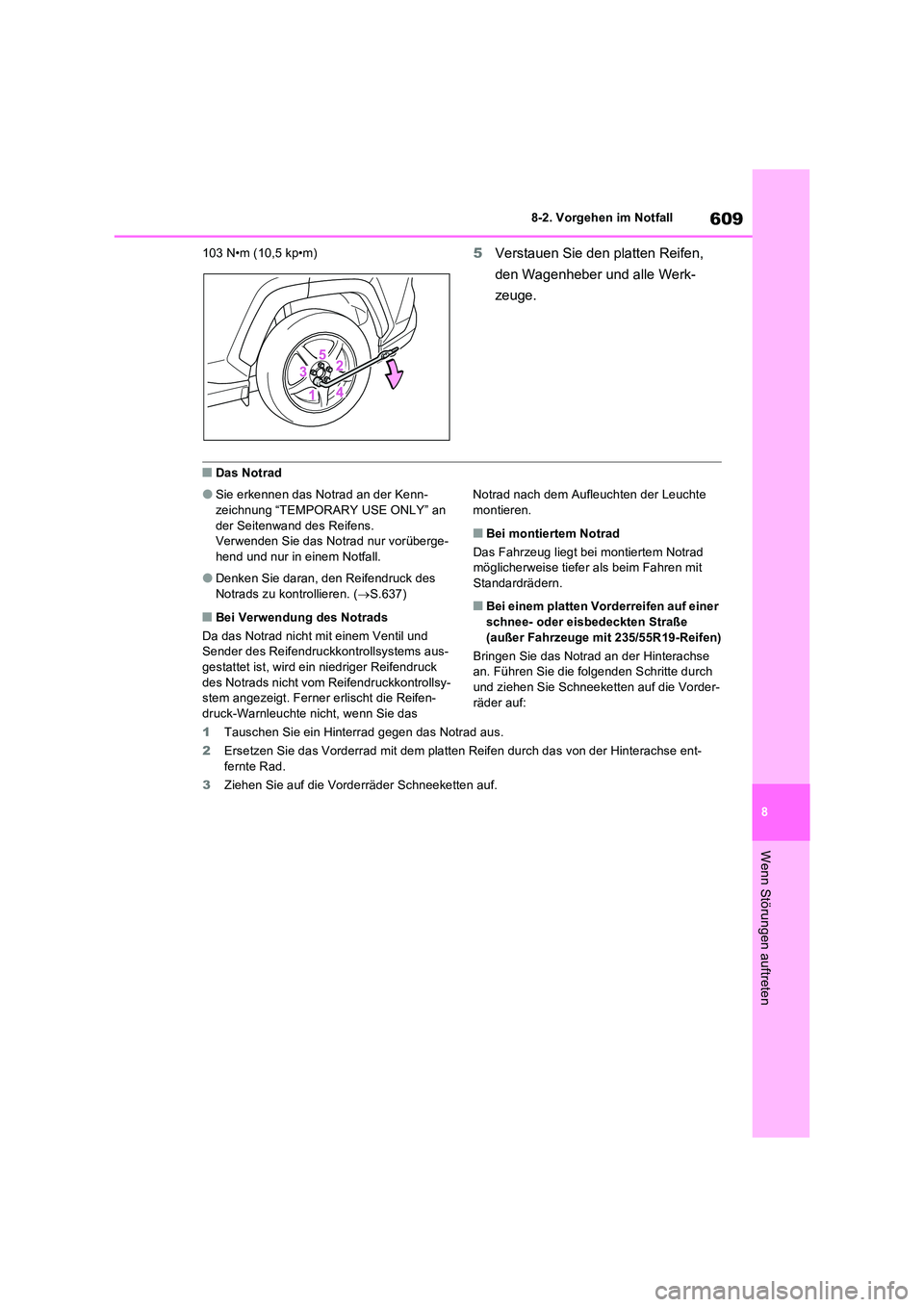

QDas Notrad
OSie erkennen das Notrad an der Kenn-
zeichnung “TEMPORARY USE ONLY” an der Seitenwand des Reifens.Verwenden Sie das Notrad nur vorüberge-
hend und nur in einem Notfall.
ODenken Sie daran, den Reifendruck des
Notrads zu kontrollieren. ( S.637)
QBei Verwendung des Notrads
Da das Notrad nicht mit einem Ventil und Sender des Reifendruckkontrollsystems aus-gestattet ist, wird ein niedriger Reifendruck
des Notrads nicht vom Reifendruckkontrollsy- stem angezeigt. Ferner erlischt die Reifen-druck-Warnleuchte nicht, wenn Sie das
Notrad nach dem Aufleuchten der Leuchte
montieren.
QBei montiertem Notrad
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit Standardrädern.
QBei einem platten Vorderreifen auf einer
schnee- oder eisbedeckten Straße (außer Fahrzeuge mit 235/55R19-Reifen)
Bringen Sie das Notrad an der Hinterachse an. Führen Sie die folgenden Schritte durch
und ziehen Sie Schneeketten auf die Vorder- räder auf:
1 Tauschen Sie ein Hinterrad gegen das Notrad aus.
2 Ersetzen Sie das Vorderrad mit dem platten Reifen durch das von der Hinterachse ent-
fernte Rad.
3 Ziehen Sie auf die Vorderräder Schneeketten auf.

6108-2. Vorgehen im Notfall

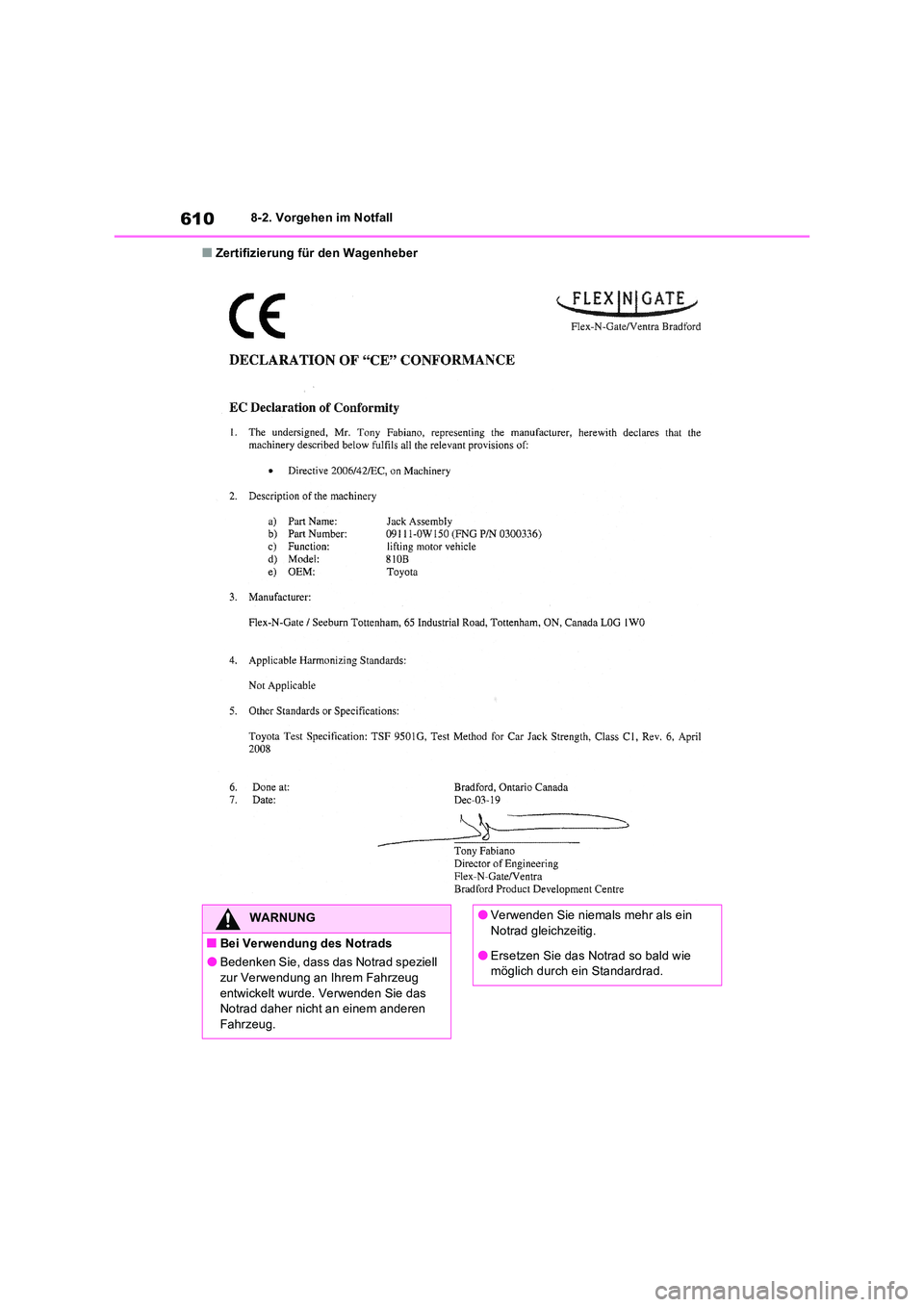

QZertifizierung für den Wagenheber
WARNUNG
QBei Verwendung des Notrads
OBedenken Sie, dass das Notrad speziell zur Verwendung an Ihrem Fahrzeug
entwickelt wurde. Verwenden Sie das Notrad daher nicht an einem anderen Fahrzeug.
OVerwenden Sie niemals mehr als ein
Notrad gleichzeitig.
OErsetzen Sie das Notrad so bald wie möglich durch ein Standardrad.

611
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
WARNUNG

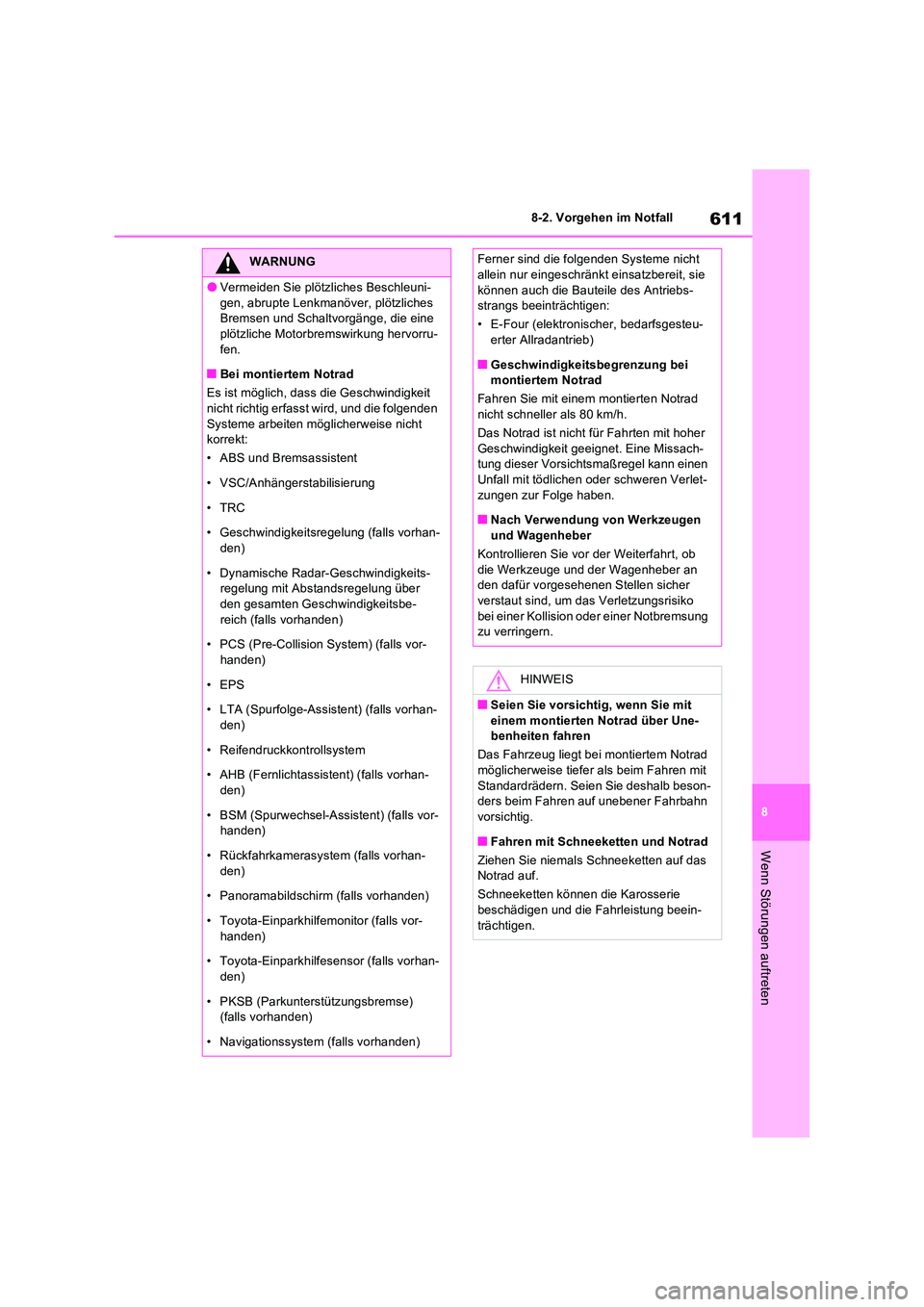

OVermeiden Sie plötzliches Beschleuni-
gen, abrupte Lenkmanöver, plötzliches Bremsen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorru-
fen.
QBei montiertem Notrad
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
• ABS und Bremsassistent
• VSC/Anhängerstabilisierung
•TRC
• Geschwindigkeitsregelung (falls vorhan- den)
• Dynamische Radar-Geschwindigkeits- regelung mit Abstandsregelung über den gesamten Geschwindigkeitsbe-
reich (falls vorhanden)
• PCS (Pre-Collision System) (falls vor- handen)
• EPS
• LTA (Spurfolge-Assistent) (falls vorhan-
den)
• Reifendruckkontrollsystem
• AHB (Fernlichtassistent) (falls vorhan-
den)
• BSM (Spurwechsel-Assistent) (falls vor- handen)
• Rückfahrkamerasystem (falls vorhan- den)
• Panoramabildschirm (falls vorhanden)
• Toyota-Einparkhilfemonitor (falls vor- handen)
• Toyota-Einparkhilfesensor (falls vorhan-
den)
• PKSB (Parkunterstützungsbremse) (falls vorhanden)
• Navigationssystem (falls vorhanden)
Ferner sind die folgenden Systeme nicht allein nur eingeschränkt einsatzbereit, sie
können auch die Bauteile des Antriebs- strangs beeinträchtigen:
• E-Four (elektronischer, bedarfsgesteu- erter Allradantrieb)
QGeschwindigkeitsbegrenzung bei montiertem Notrad
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher
Geschwindigkeit geeignet. Eine Missach- tung dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verlet-
zungen zur Folge haben.
QNach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob
die Werkzeuge und der Wagenheber an den dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko
bei einer Kollision oder einer Notbremsung zu verringern.
HINWEIS
QSeien Sie vorsichtig, wenn Sie mit
einem montierten Notrad über Une- benheiten fahren
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit
Standardrädern. Seien Sie deshalb beson- ders beim Fahren auf unebener Fahrbahn vorsichtig.
QFahren mit Schneeketten und Notrad
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie beschädigen und die Fahrleistung beein-
trächtigen.

6128-2. Vorgehen im Notfall
Folgende Ursachen sind möglich:
 Das Wechselstrom-Ladekabel ist
möglicherweise an das Fahrzeug
angeschlossen. ( S.137)
 Der elektronische Schlüssel funktio-
niert möglicherweise nicht ordnungs-
gemäß. ( S.615)
 Im Kraftstofftank befindet sich mögli-
cherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf.
( S.348)
 Es liegt möglicherweise eine Funkti-
onsstörung der Wegfahrsperre vor.
( S.77)
 Es liegt möglicherweise eine Funkti-
onsstörung des Lenkradschloss-
Systems vor.
 Möglicherweise liegt durch eine
elektrische Störung, z. B. eine entla-
dene Batterie des elektronischen
Schlüssels oder eine durchge-
brannte Sicherung, eine Funktions-
störung des Hybridsystems vor.
Abhängig von der Art der Funktions-
störung ist es jedoch eventuell mög-
lich, das Hybridsystem mit einer
HINWEIS
QBei einem Reifenwechsel
Setzen Sie sich zum Demontieren oder
Montieren der Räder, der Reifen oder des Ventils und des Senders des Reifendruck-kontrollsystems mit einem Toyota-Ver-
tragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung, da
das Ventil und der Sender des Reifendruc- kkontrollsystems bei unsachgemäßer Handhabung beschädigt werden können.

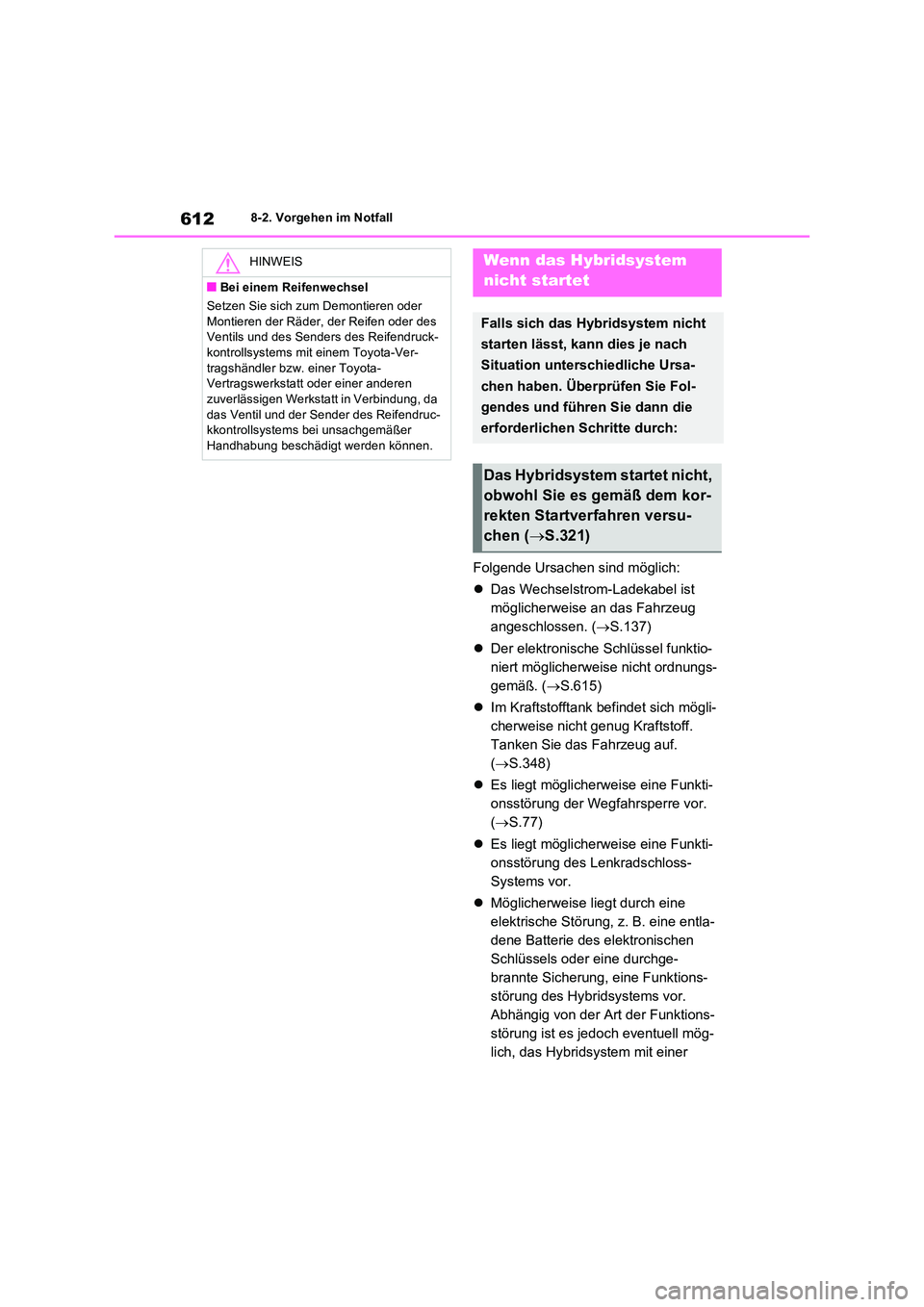

Wenn das Hybridsystem
nicht startet
Falls sich das Hybridsystem nicht
starten lässt, kann dies je nach
Situation unterschiedliche Ursa-
chen haben. Überprüfen Sie Fol-
gendes und führen Sie dann die
erforderlichen Schritte durch:
Das Hybridsystem startet nicht,
obwohl Sie es gemäß dem kor-
rekten Startverfahren versu-
chen ( S.321)

613
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Übergangsmaßnahme zu starten.
( S.613)
 Möglicherweise ist die Temperatur
der Hybridbatterie (Traktionsbatte-
rie) extrem niedrig (ca. unter -30 °C).
( S.322)
Folgende Ursachen sind möglich:
 Die 12-V-Batterie ist möglicher-
weise entladen. ( S.617)
 Die Batteriepolanschlüsse der 12-V-
Batterie sind möglicherweise locker
oder korrodiert. ( S.516)

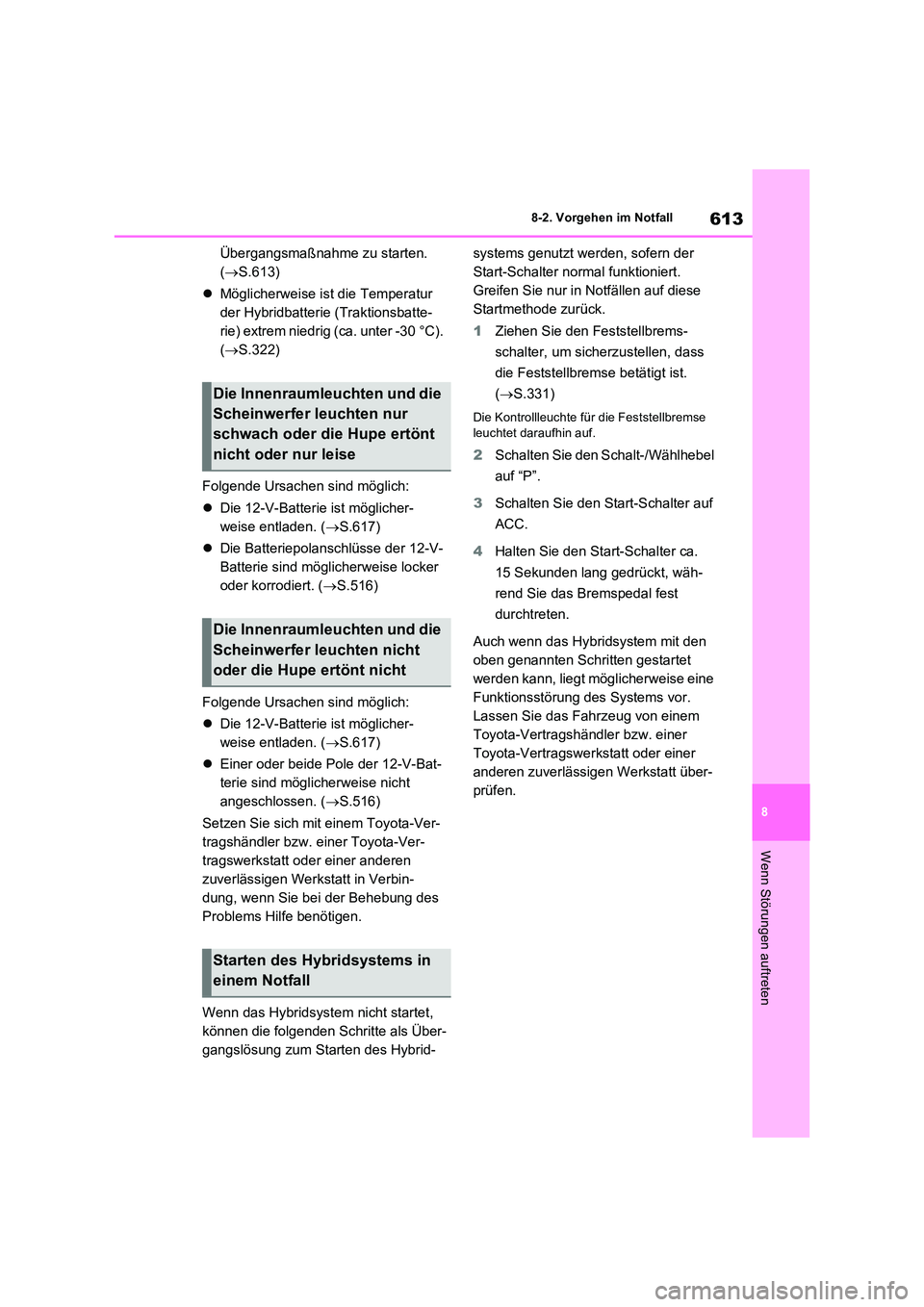

Folgende Ursachen sind möglich:
 Die 12-V-Batterie ist möglicher-
weise entladen. ( S.617)
 Einer oder beide Pole der 12-V-Bat-
terie sind möglicherweise nicht
angeschlossen. ( S.516)
Setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbin-
dung, wenn Sie bei der Behebung des
Problems Hilfe benötigen.
Wenn das Hybridsystem nicht startet,
können die folgenden Schritte als Über-
gangslösung zum Starten des Hybrid-
systems genutzt werden, sofern der
Start-Schalter normal funktioniert.
Greifen Sie nur in Notfällen auf diese
Startmethode zurück.
1 Ziehen Sie den Feststellbrems-
schalter, um sicherzustellen, dass
die Feststellbremse betätigt ist.
( S.331)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
2 Schalten Sie den Schalt-/Wählhebel
auf “P”.
3 Schalten Sie den Start-Schalter auf
ACC.
4 Halten Sie den Start-Schalter ca.
15 Sekunden lang gedrückt, wäh-
rend Sie das Bremspedal fest
durchtreten.
Auch wenn das Hybridsystem mit den
oben genannten Schritten gestartet
werden kann, liegt möglicherweise eine
Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
Die Innenraumleuchten und die
Scheinwerfer leuchten nur
schwach oder die Hupe ertönt
nicht oder nur leise
Die Innenraumleuchten und die
Scheinwerfer leuchten nicht
oder die Hupe ertönt nicht
Starten des Hybridsystems in
einem Notfall

6148-2. Vorgehen im Notfall

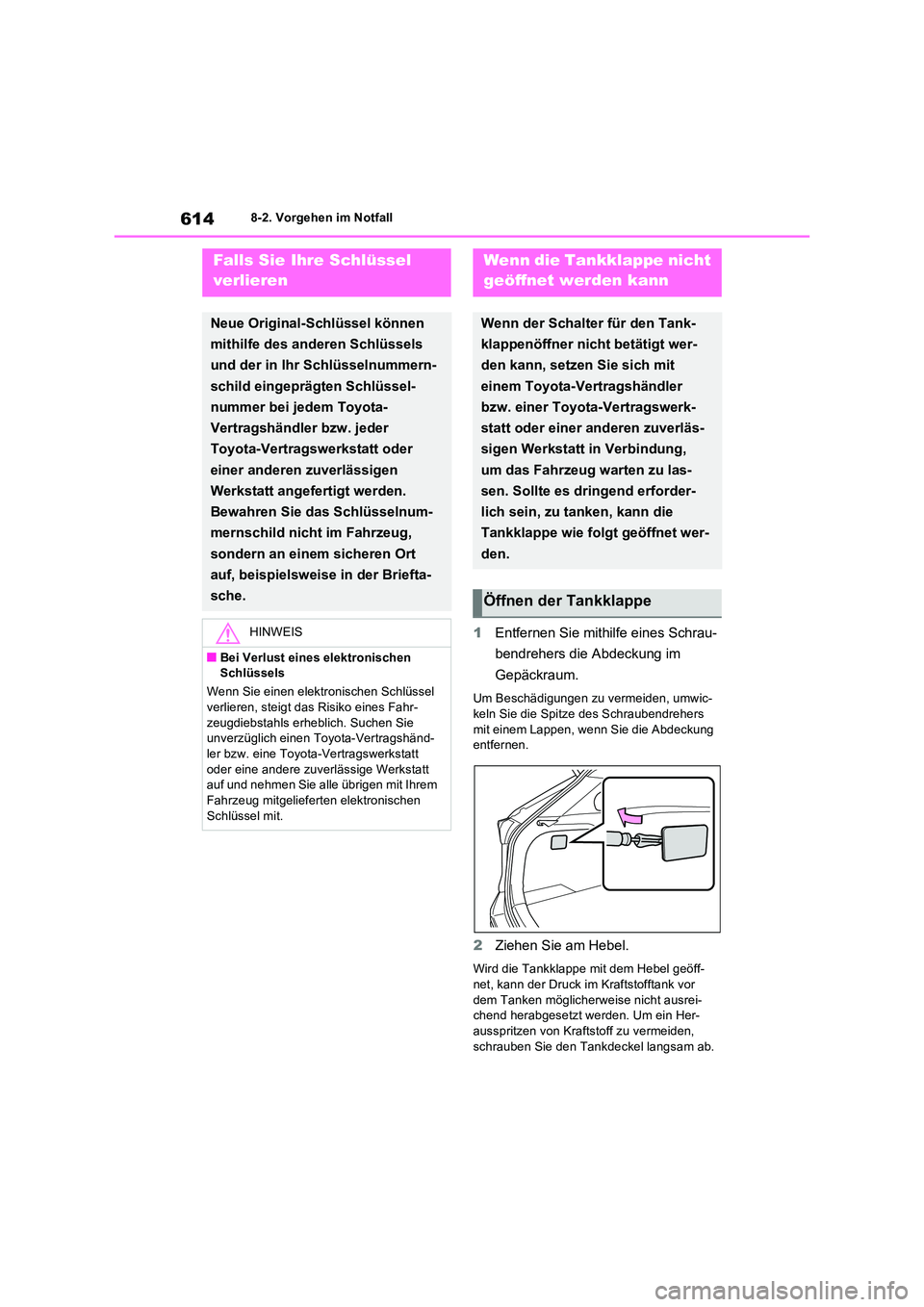

1Entfernen Sie mithilfe eines Schrau-
bendrehers die Abdeckung im
Gepäckraum.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers mit einem Lappen, wenn Sie die Abdeckung entfernen.
2 Ziehen Sie am Hebel.
Wird die Tankklappe mit dem Hebel geöff-
net, kann der Druck im Kraftstofftank vor dem Tanken möglicherweise nicht ausrei-chend herabgesetzt werden. Um ein Her-
ausspritzen von Kraftstoff zu vermeiden, schrauben Sie den Tankdeckel langsam ab.
Falls Sie Ihre Schlüssel
verlieren
Neue Original-Schlüssel können
mithilfe des anderen Schlüssels
und der in Ihr Schlüsselnummern-
schild eingeprägten Schlüssel-
nummer bei jedem Toyota-
Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
auf, beispielsweise in der Briefta-
sche.
HINWEIS
QBei Verlust eines elektronischen Schlüssels
Wenn Sie einen elektronischen Schlüssel
verlieren, steigt das Risiko eines Fahr- zeugdiebstahls erheblich. Suchen Sie unverzüglich einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt auf und nehmen Sie alle übrigen mit Ihrem
Fahrzeug mitgelieferten elektronischen Schlüssel mit.
Wenn die Tankklappe nicht
geöffnet werden kann
Wenn der Schalter für den Tank-
klappenöffner nicht betätigt wer-
den kann, setzen Sie sich mit
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung,
um das Fahrzeug warten zu las-
sen. Sollte es dringend erforder-
lich sein, zu tanken, kann die
Tankklappe wie folgt geöffnet wer-
den.
Öffnen der Tankklappe
