2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

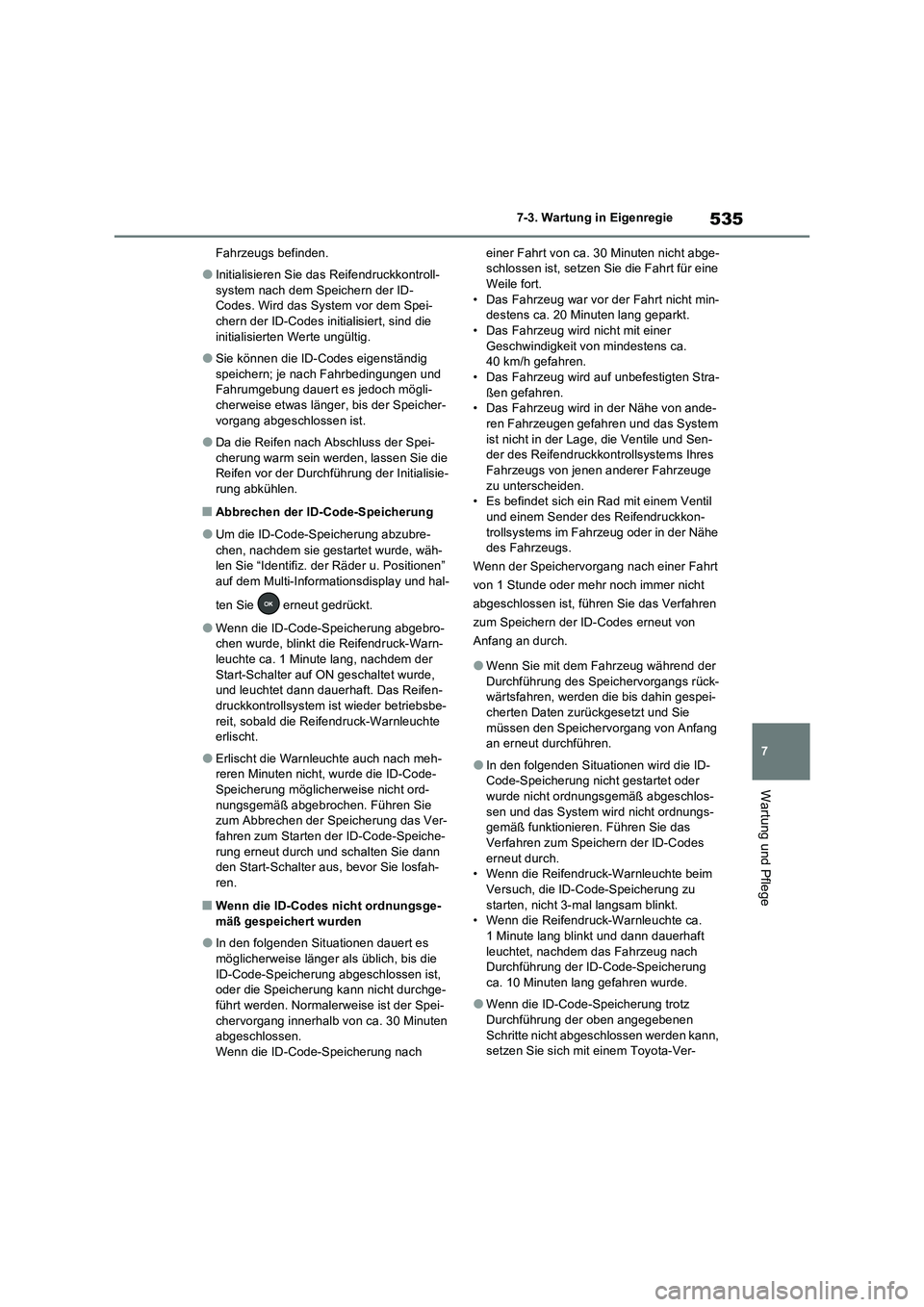

535
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Fahrzeugs befinden.
OInitialisieren Sie das Reifendruckkontroll-
system nach dem Speichern der ID-
Codes. Wird das System vor dem Spei-
chern der ID-Codes initialisiert, sind die
initialisierten Werte ungültig.
OSie können die ID-Codes eigenständig
speichern; je nach Fahrbedingungen und
Fahrumgebung dauert es jedoch mögli-
cherweise etwas länger, bis der Speicher-
vorgang abgeschlossen ist.
ODa die Reifen nach Abschluss der Spei-
cherung warm sein werden, lassen Sie die
Reifen vor der Durchführung der Initialisie-
rung abkühlen.
QAbbrechen der ID-Code-Speicherung
OUm die ID-Code-Speicherung abzubre-
chen, nachdem sie gestartet wurde, wäh-
len Sie “Identifiz. der Räder u. Positionen”
auf dem Multi-Informationsdisplay und hal-
ten Sie erneut gedrückt.
OWenn die ID-Code-Speicherung abgebro-
chen wurde, blinkt die Reifendruck-Warn-
leuchte ca. 1 Minute lang, nachdem der
Start-Schalter auf ON geschaltet wurde,
und leuchtet dann dauerhaft. Das Reifen-
druckkontrollsystem ist wieder betriebsbe-
reit, sobald die Reifendruck-Warnleuchte
erlischt.
OErlischt die Warnleuchte auch nach meh-
reren Minuten nicht, wurde die ID-Code-
Speicherung möglicherweise nicht ord-
nungsgemäß abgebrochen. Führen Sie
zum Abbrechen der Speicherung das Ver-
fahren zum Starten der ID-Code-Speiche-
rung erneut durch und schalten Sie dann
den Start-Schalter aus, bevor Sie losfah-
ren.
QWenn die ID-Codes nicht ordnungsge-
mäß gespeichert wurden
OIn den folgenden Situationen dauert es
möglicherweise länger als üblich, bis die
ID-Code-Speicherung abgeschlossen ist,
oder die Speicherung kann nicht durchge-
führt werden. Normalerweise ist der Spei-
chervorgang innerhalb von ca. 30 Minuten
abgeschlossen.
Wenn die ID-Code-Speicherung nach einer Fahrt von ca. 30 Minuten nicht abge-
schlossen ist, setzen Sie die Fahrt für eine
Weile fort.
• Das Fahrzeug war vor der Fahrt nicht min-
destens ca. 20 Minuten lang geparkt.
• Das Fahrzeug wird nicht mit einer
Geschwindigkeit von mindestens ca.
40 km/h gefahren.
• Das Fahrzeug wird auf unbefestigten Stra-
ßen gefahren.
• Das Fahrzeug wird in der Nähe von ande-
ren Fahrzeugen gefahren und das System
ist nicht in der Lage, die Ventile und Sen-
der des Reifendruckkontrollsystems Ihres
Fahrzeugs von jenen anderer Fahrzeuge
zu unterscheiden.
• Es befindet sich ein Rad mit einem Ventil
und einem Sender des Reifendruckkon-
trollsystems im Fahrzeug oder in der Nähe
des Fahrzeugs.
Wenn der Speichervorgang nach einer Fahrt
von 1 Stunde oder mehr noch immer nicht
abgeschlossen ist, führen Sie das Verfahren
zum Speichern der ID-Codes erneut von
Anfang an durch.
OWenn Sie mit dem Fahrzeug während der
Durchführung des Speichervorgangs rück-
wärtsfahren, werden die bis dahin gespei-
cherten Daten zurückgesetzt und Sie
müssen den Speichervorgang von Anfang
an erneut durchführen.
OIn den folgenden Situationen wird die ID-
Code-Speicherung nicht gestartet oder
wurde nicht ordnungsgemäß abgeschlos-
sen und das System wird nicht ordnungs-
gemäß funktionieren. Führen Sie das
Verfahren zum Speichern der ID-Codes
erneut durch.
• Wenn die Reifendruck-Warnleuchte beim
Versuch, die ID-Code-Speicherung zu
starten, nicht 3-mal langsam blinkt.
• Wenn die Reifendruck-Warnleuchte ca.
1 Minute lang blinkt und dann dauerhaft
leuchtet, nachdem das Fahrzeug nach
Durchführung der ID-Code-Speicherung
ca. 10 Minuten lang gefahren wurde.
OWenn die ID-Code-Speicherung trotz
Durchführung der oben angegebenen
Schritte nicht abgeschlossen werden kann,
setzen Sie sich mit einem Toyota-Ver-

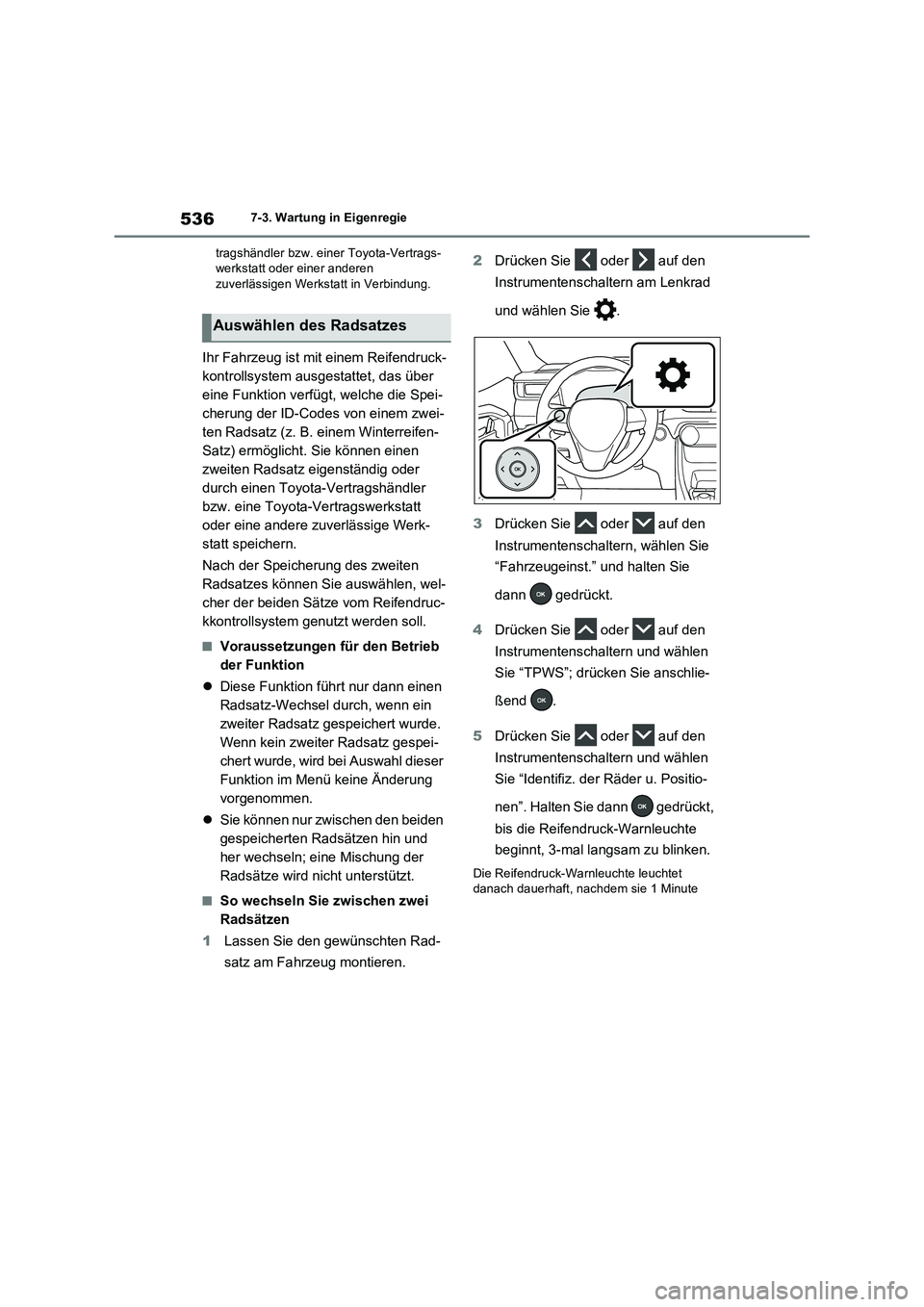

5367-3. Wartung in Eigenregie
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Ihr Fahrzeug ist mit einem Reifendruck-
kontrollsystem ausgestattet, das über
eine Funktion verfügt, welche die Spei-
cherung der ID-Codes von einem zwei-
ten Radsatz (z. B. einem Winterreifen-
Satz) ermöglicht. Sie können einen
zweiten Radsatz eigenständig oder
durch einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder eine andere zuverlässige Werk-
statt speichern.
Nach der Speicherung des zweiten
Radsatzes können Sie auswählen, wel-
cher der beiden Sätze vom Reifendruc-
kkontrollsystem genutzt werden soll.
QVoraussetzungen für den Betrieb
der Funktion
Diese Funktion führt nur dann einen
Radsatz-Wechsel durch, wenn ein
zweiter Radsatz gespeichert wurde.
Wenn kein zweiter Radsatz gespei-
chert wurde, wird bei Auswahl dieser
Funktion im Menü keine Änderung
vorgenommen.
Sie können nur zwischen den beiden
gespeicherten Radsätzen hin und
her wechseln; eine Mischung der
Radsätze wird nicht unterstützt.
QSo wechseln Sie zwischen zwei
Radsätzen
1Lassen Sie den gewünschten Rad-
satz am Fahrzeug montieren.2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
3Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“Fahrzeugeinst.” und halten Sie
dann gedrückt.
4Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie “TPWS”; drücken Sie anschlie-
ßend .
5Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie “Identifiz. der Räder u. Positio-
nen”. Halten Sie dann gedrückt,
bis die Reifendruck-Warnleuchte
beginnt, 3-mal langsam zu blinken.
Die Reifendruck-Warnleuchte leuchtet
danach dauerhaft, nachdem sie 1 Minute
Auswählen des Radsatzes

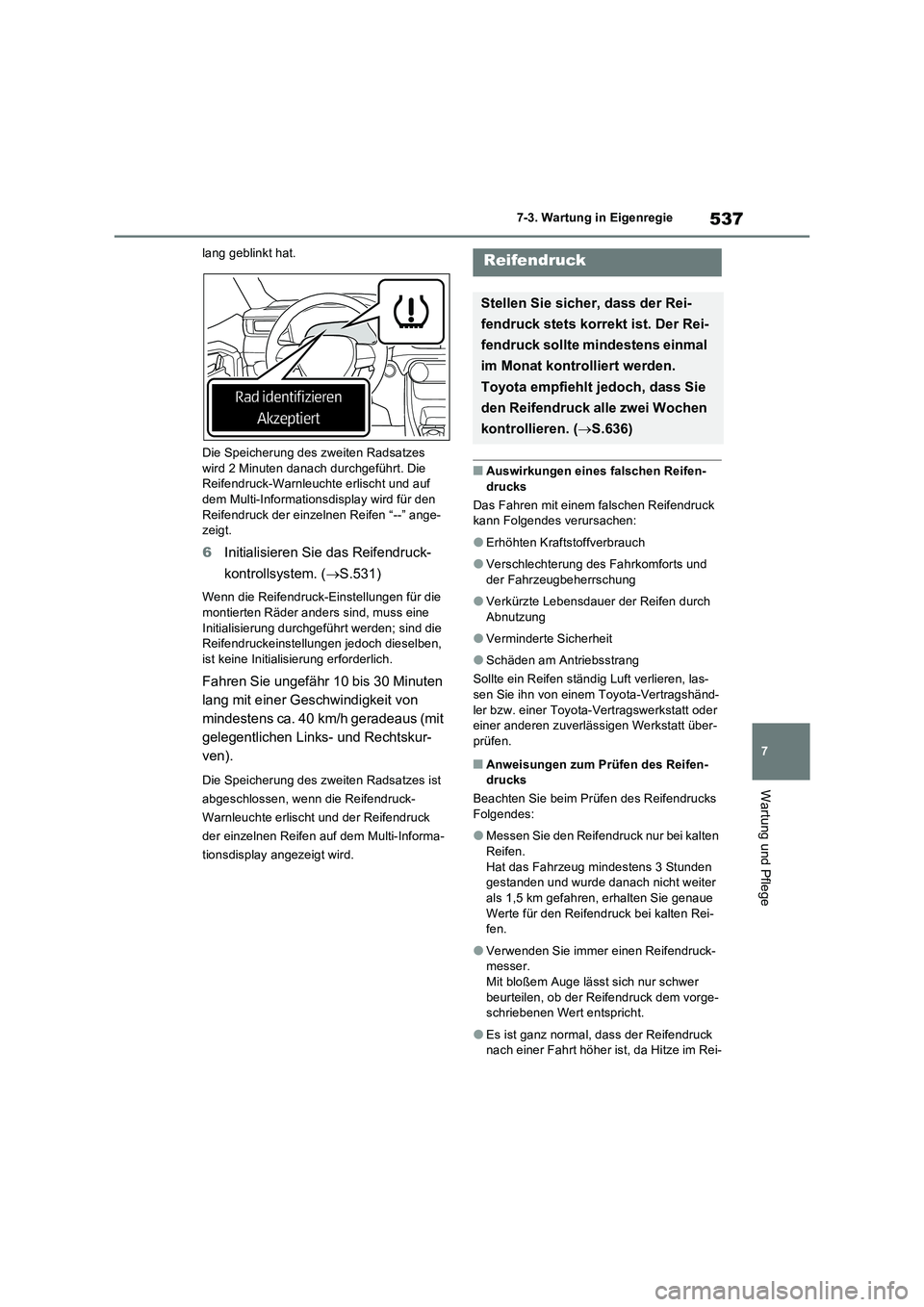

537
7 7-3. Wartung in Eigenregie
Wartung und Pflege
lang geblinkt hat.
Die Speicherung des zweiten Radsatzes
wird 2 Minuten danach durchgeführt. Die
Reifendruck-Warnleuchte erlischt und auf
dem Multi-Informationsdisplay wird für den
Reifendruck der einzelnen Reifen “--” ange-
zeigt.
6Initialisieren Sie das Reifendruck-
kontrollsystem. (S.531)
Wenn die Reifendruck-Einstellungen für die
montierten Räder anders sind, muss eine
Initialisierung durchgeführt werden; sind die
Reifendruckeinstellungen jedoch dieselben,
ist keine Initialisierung erforderlich.
Fahren Sie ungefähr 10 bis 30 Minuten
lang mit einer Geschwindigkeit von
mindestens ca. 40 km/h geradeaus (mit
gelegentlichen Links- und Rechtskur-
ven).
Die Speicherung des zweiten Radsatzes ist
abgeschlossen, wenn die Reifendruck-
Warnleuchte erlischt und der Reifendruck
der einzelnen Reifen auf dem Multi-Informa-
tionsdisplay angezeigt wird.
QAuswirkungen eines falschen Reifen-
drucks
Das Fahren mit einem falschen Reifendruck
kann Folgendes verursachen:
OErhöhten Kraftstoffverbrauch
OVerschlechterung des Fahrkomforts und
der Fahrzeugbeherrschung
OVerkürzte Lebensdauer der Reifen durch
Abnutzung
OVerminderte Sicherheit
OSchäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, las-
sen Sie ihn von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QAnweisungen zum Prüfen des Reifen-
drucks
Beachten Sie beim Prüfen des Reifendrucks
Folgendes:
OMessen Sie den Reifendruck nur bei kalten
Reifen.
Hat das Fahrzeug mindestens 3 Stunden
gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue
Werte für den Reifendruck bei kalten Rei-
fen.
OVerwenden Sie immer einen Reifendruck-
messer.
Mit bloßem Auge lässt sich nur schwer
beurteilen, ob der Reifendruck dem vorge-
schriebenen Wert entspricht.
OEs ist ganz normal, dass der Reifendruck
nach einer Fahrt höher ist, da Hitze im Rei-
Reifendruck
Stellen Sie sicher, dass der Rei-
fendruck stets korrekt ist. Der Rei-
fendruck sollte mindestens einmal
im Monat kontrolliert werden.
Toyota empfiehlt jedoch, dass Sie
den Reifendruck alle zwei Wochen
kontrollieren. (S.636)

5387-3. Wartung in Eigenregie
fen entsteht. Reduzieren Sie den Reifen- druck nicht nach einer Fahrt.
ODas Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahr-zeug gleichmäßig belastet wird.
Achten Sie beim Austauschen von
Rädern darauf, dass die neuen Räder
hinsichtlich Tragfähigkeit, Durchmes-
ser, Felgenbreite und positiver Einpres-
stiefe* mit den bisherigen Rädern
übereinstimmen.
Neue Räder erhalten Sie bei jedem
Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
*: Zuweilen auch “Offset” genannt.
Toyota empfiehlt, folgende Räder nicht
zu verwenden:
 Räder unterschiedlicher Größen
oder Typen
 Gebrauchte Räder
 Verbogene Räder, die geradegerich-
tet wurden
QBeim Ersetzen von Rädern
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem Rei-
fendruckkontrollsystem ermöglichen, bei sin- kendem Reifendruck frühzeitig eine Warnung auszugeben. Wenn Räder ersetzt werden,
müssen auch die Ventile und Sender des Reifendruckkontrollsystems angebracht wer-den. ( S.519, 539)
WARNUNG
QEin korrekter Reifendruck ist für die sichere Leistung der Reifen unerläs-slich
Stellen Sie sicher, dass der Reifendruck
stets korrekt eingestellt ist. Entspricht der Reifendruck der einzelnen Reifen nicht den vorgeschriebenen Wer-
ten, kann Folgendes auftreten und es kann zu Unfällen mit tödlichen oder schweren Verletzungen kommen:
OÜbermäßiger Verschleiß
OUngleichmäßiger Verschleiß
OSchlechte Fahrzeugbeherrschung
OGefahr des Platzens der Reifen auf-
grund von Überhitzung
OZwischen Reifen und Felge kann Luft entweichen
OVerformung der Felge und/oder Beschädigung des Reifens
OErhöhtes Risiko ei nes Reifenschadens während der Fahrt (verursacht durch gefährliche Straßenverhältnisse, Deh-
nungsfugen, scharfe Kanten auf der Fahrbahn usw.)
HINWEIS
QBeim Überprüfen und Einstellen des
Reifendrucks
Vergessen Sie nicht, die Ventilkappen wie- der aufzuschrauben.Fehlt eine Ventilkappe, können Schmutz
und Feuchtigkeit in das Ventil gelangen und einen Luftaustritt verursachen, wodurch der Reifendruck abnimmt.
Räder
Wenn ein Rad verbogen, rissig
oder stark korrodiert ist, muss es
ausgetauscht werden. Anderen-
falls kann sich der Reifen von dem
Rad lösen oder es kann zum Ver-
lust der Kontrolle über das Fahr-
zeug kommen.
Wahl der richtigen Räder

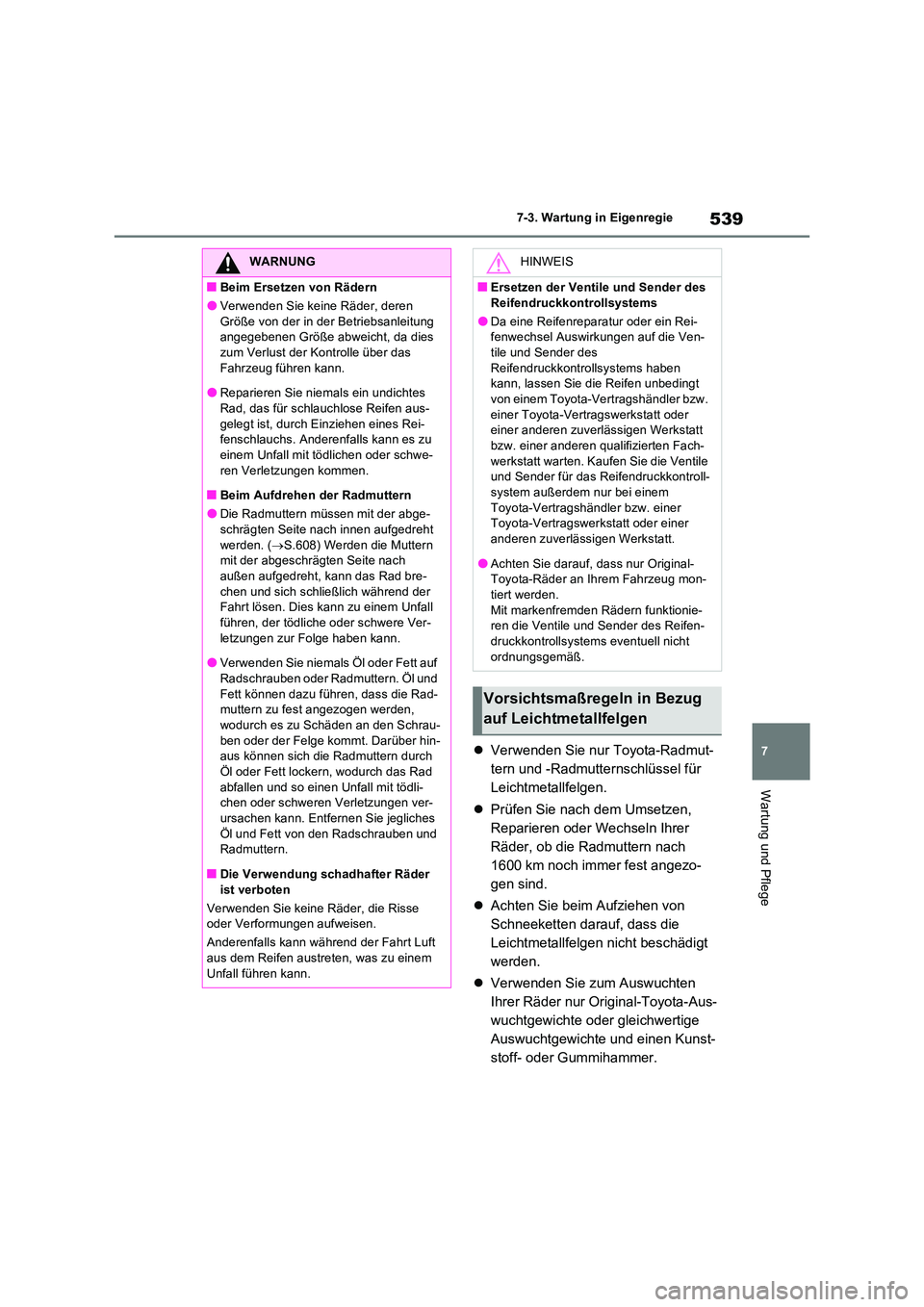

539
7
7-3. Wartung in Eigenregie
Wartung und Pflege
 Verwenden Sie nur Toyota-Radmut-
tern und -Radmutternschlüssel für
Leichtmetallfelgen.
 Prüfen Sie nach dem Umsetzen,
Reparieren oder Wechseln Ihrer
Räder, ob die Radmuttern nach
1600 km noch immer fest angezo-
gen sind.
 Achten Sie beim Aufziehen von
Schneeketten darauf, dass die
Leichtmetallfelgen nicht beschädigt
werden.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Auswuchtgewichte und einen Kunst-
stoff- oder Gummihammer.
WARNUNG
QBeim Ersetzen von Rädern
OVerwenden Sie keine Räder, deren
Größe von der in der Betriebsanleitung angegebenen Größe abweicht, da dies zum Verlust der Kontrolle über das
Fahrzeug führen kann.
OReparieren Sie niemals ein undichtes Rad, das für schlauchlose Reifen aus-
gelegt ist, durch Einziehen eines Rei- fenschlauchs. Anderenfalls kann es zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen kommen.
QBeim Aufdrehen der Radmuttern
ODie Radmuttern müssen mit der abge- schrägten Seite nach innen aufgedreht
werden. ( S.608) Werden die Muttern mit der abgeschrägten Seite nach außen aufgedreht, kann das Rad bre-
chen und sich schließlich während der Fahrt lösen. Dies kann zu einem Unfall führen, der tödliche oder schwere Ver-
letzungen zur Folge haben kann.
OVerwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern. Öl und
Fett können dazu führen, dass die Rad- muttern zu fest angezogen werden,
wodurch es zu Schäden an den Schrau- ben oder der Felge kommt. Darüber hin-aus können sich die Radmuttern durch
Öl oder Fett lockern, wodurch das Rad abfallen und so einen Unfall mit tödli-chen oder schweren Verletzungen ver-
ursachen kann. Entfernen Sie jegliches Öl und Fett von den Radschrauben und Radmuttern.
QDie Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann währ end der Fahrt Luft
aus dem Reifen austreten, was zu einem Unfall führen kann.
HINWEIS
QErsetzen der Ventile und Sender des
Reifendruckkontrollsystems
ODa eine Reifenreparatur oder ein Rei- fenwechsel Auswirkungen auf die Ven-tile und Sender des
Reifendruckkontrollsystems haben kann, lassen Sie die Reifen unbedingt von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fach-
werkstatt warten. Kaufen Sie die Ventile und Sender für das Reifendruckkontroll-system außerdem nur bei einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
OAchten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug mon-tiert werden.
Mit markenfremden Rädern funktionie- ren die Ventile und Sender des Reifen-druckkontrollsystems eventuell nicht
ordnungsgemäß.
Vorsichtsmaßregeln in Bezug
auf Leichtmetallfelgen

5407-3. Wartung in Eigenregie

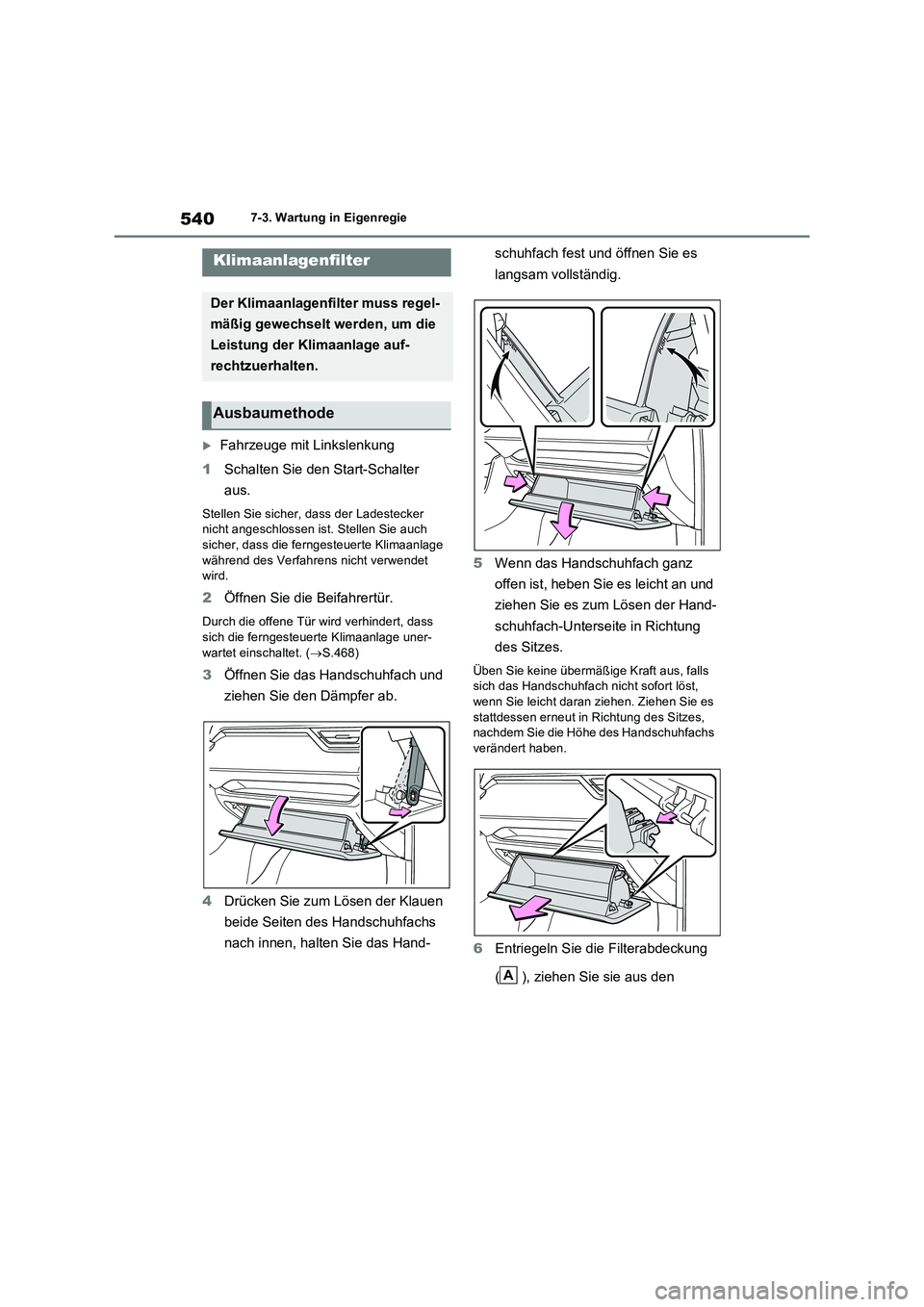

Fahrzeuge mit Linkslenkung
1Schalten Sie den Start-Schalter
aus.
Stellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage
während des Verfahrens nicht verwendet
wird.
2Öffnen Sie die Beifahrertür.
Durch die offene Tür wird verhindert, dass
sich die ferngesteuerte Klimaanlage uner-
wartet einschaltet. (S.468)
3Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
4Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-schuhfach fest und öffnen Sie es
langsam vollständig.
5Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.Üben Sie keine übermäßige Kraft aus, falls
sich das Handschuhfach nicht sofort löst,
wenn Sie leicht daran ziehen. Ziehen Sie es
stattdessen erneut in Richtung des Sitzes,
nachdem Sie die Höhe des Handschuhfachs
verändert haben.
6Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage auf-
rechtzuerhalten.
Ausbaumethode
A

541
7
7-3. Wartung in Eigenregie
Wartung und Pflege

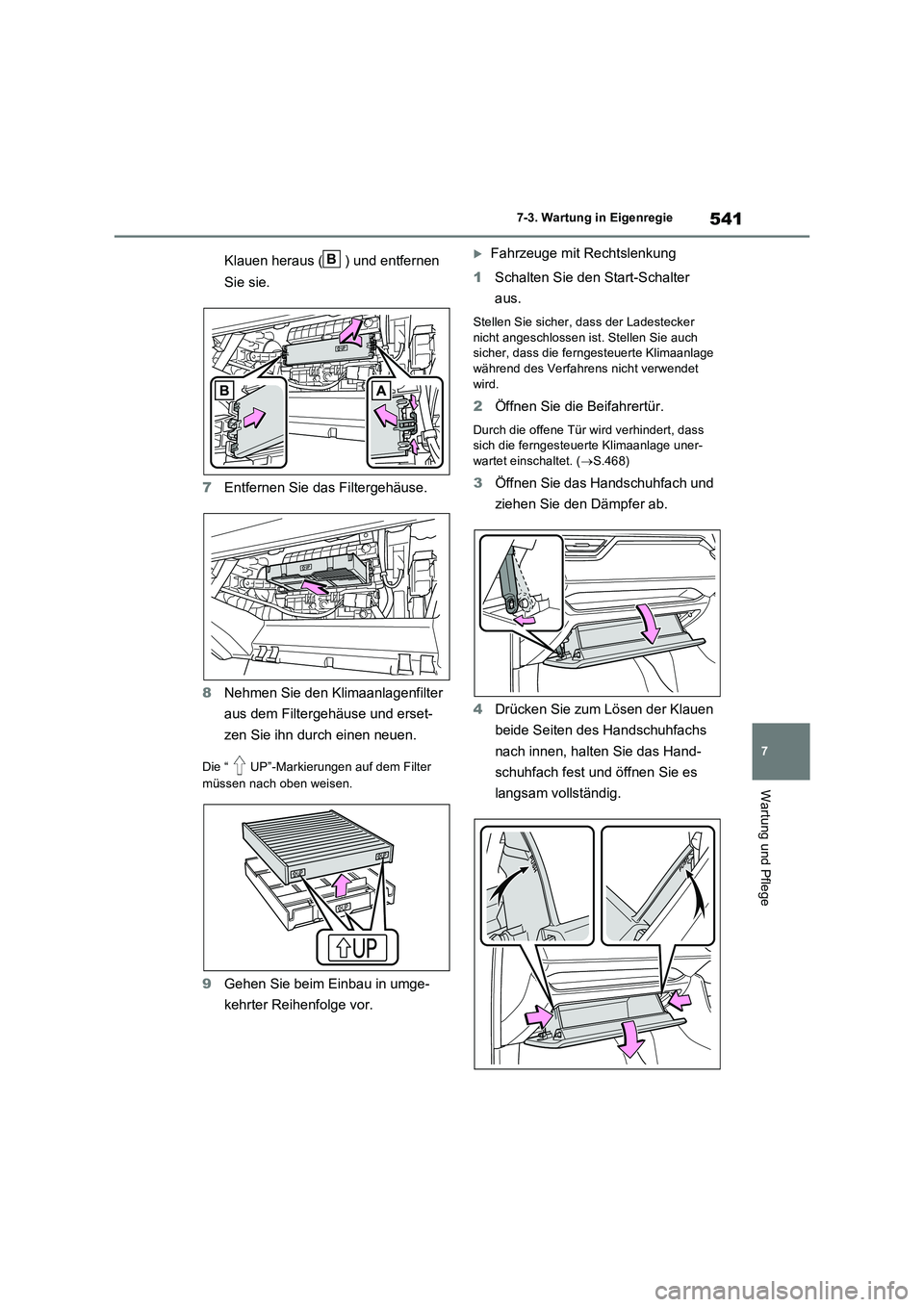

Klauen heraus ( ) und entfernen
Sie sie.
7 Entfernen Sie das Filtergehäuse.
8 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
9 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Fahrzeuge mit Rechtslenkung
1 Schalten Sie den Start-Schalter
aus.
Stellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist. Stellen Sie auch sicher, dass die fern gesteuerte Klimaanlage während des Verfahrens nicht verwendet
wird.
2 Öffnen Sie die Beifahrertür.
Durch die offene Tür wird verhindert, dass sich die ferngesteuerte Klimaanlage uner-wartet einschaltet. ( S.468)
3Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
4 Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-
schuhfach fest und öffnen Sie es
langsam vollständig.
B

5427-3. Wartung in Eigenregie

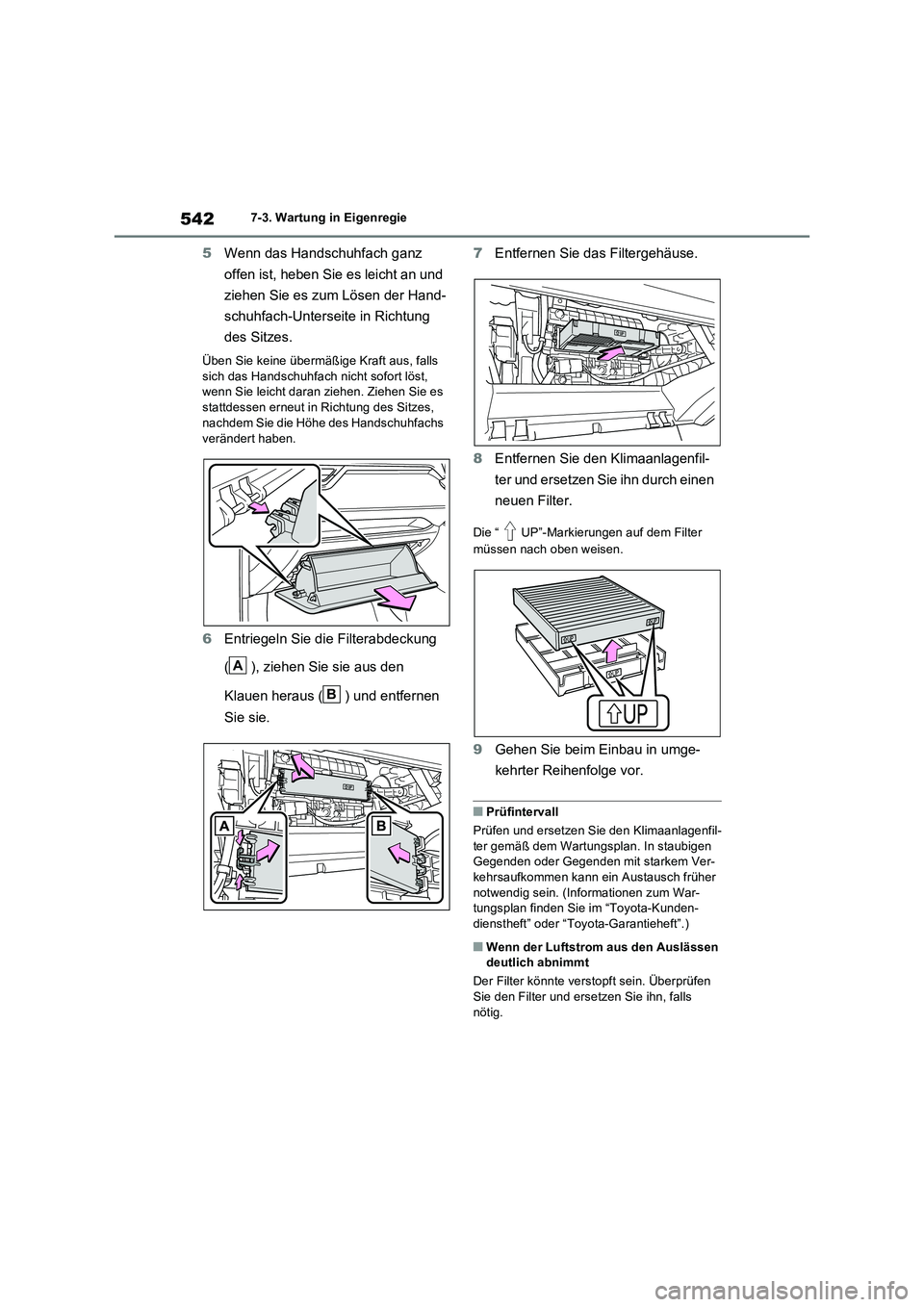

5Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.
Üben Sie keine übermäßige Kraft aus, falls sich das Handschuhfach nicht sofort löst, wenn Sie leicht daran ziehen. Ziehen Sie es
stattdessen erneut in Richtung des Sitzes, nachdem Sie die Höhe des Handschuhfachs
verändert haben.
6 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klauen heraus ( ) und entfernen
Sie sie.
7 Entfernen Sie das Filtergehäuse.
8 Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch einen
neuen Filter.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
9 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
QPrüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen Gegenden oder Gegenden mit starkem Ver-
kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-tungsplan finden Sie im “Toyota-Kunden-
dienstheft” oder “Toyota-Garantieheft”.)
QWenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
A
B
