2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

55
1

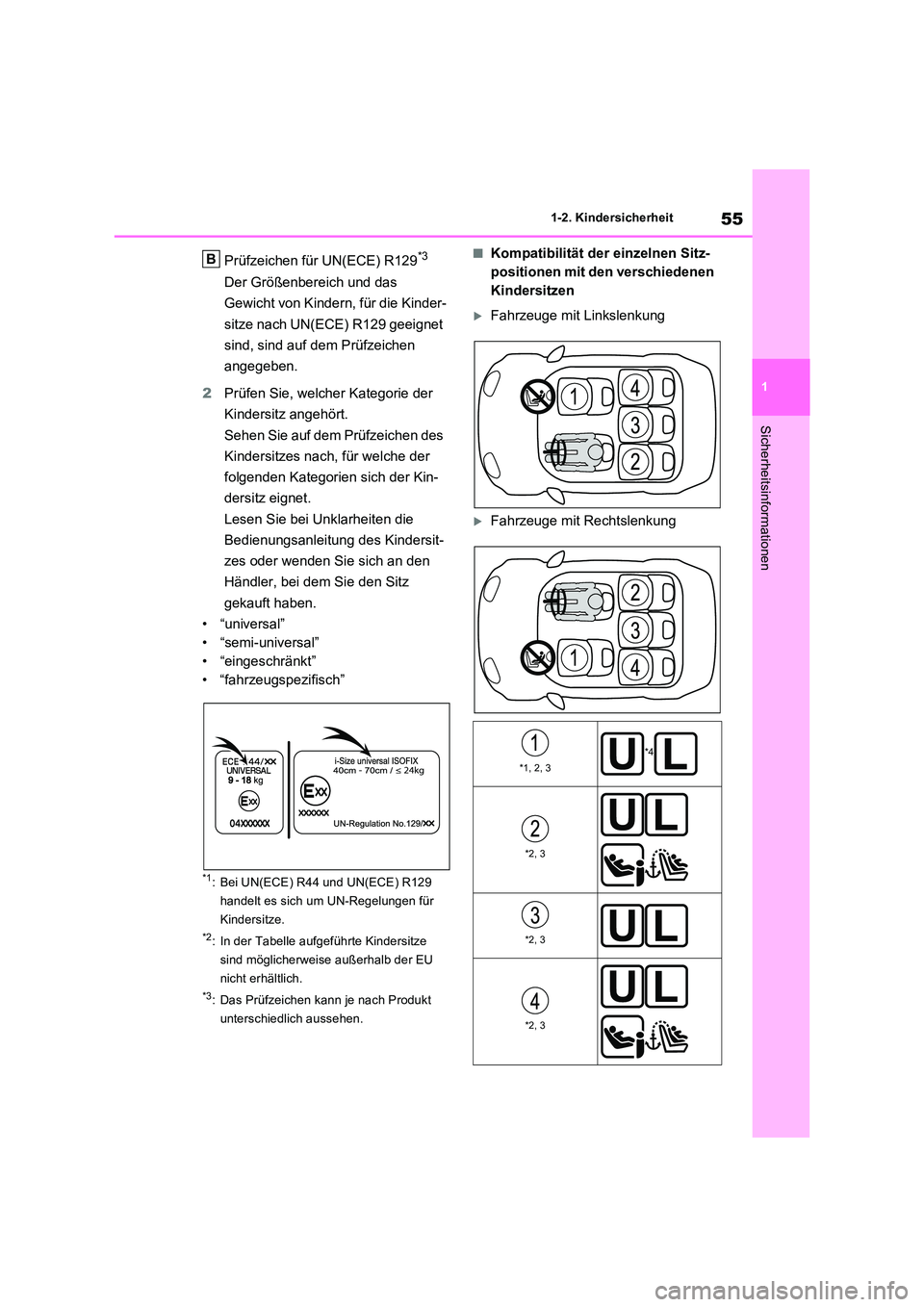

1-2. Kindersicherheit
Sicherheitsinformationen
Prüfzeichen für UN(ECE) R129*3
Der Größenbereich und das
Gewicht von Kindern, für die Kinder-
sitze nach UN(ECE) R129 geeignet
sind, sind auf dem Prüfzeichen
angegeben.
2 Prüfen Sie, welcher Kategorie der
Kindersitz angehört.
Sehen Sie auf dem Prüfzeichen des
Kindersitzes nach, für welche der
folgenden Kategorien sich der Kin-
dersitz eignet.
Lesen Sie bei Unklarheiten die
Bedienungsanleitung des Kindersit-
zes oder wenden Sie sich an den
Händler, bei dem Sie den Sitz
gekauft haben.
• “universal”
• “semi-universal”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: Bei UN(ECE) R44 und UN(ECE) R129
handelt es sich um UN-Regelungen für
Kindersitze.
*2: In der Tabelle aufgeführte Kindersitze
sind möglicherweise außerhalb der EU
nicht erhältlich.
*3: Das Prüfzeichen kann je nach Produkt
unterschiedlich aussehen.
QKompatibilität der einzelnen Sitz-
positionen mit den verschiedenen
Kindersitzen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
B
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3

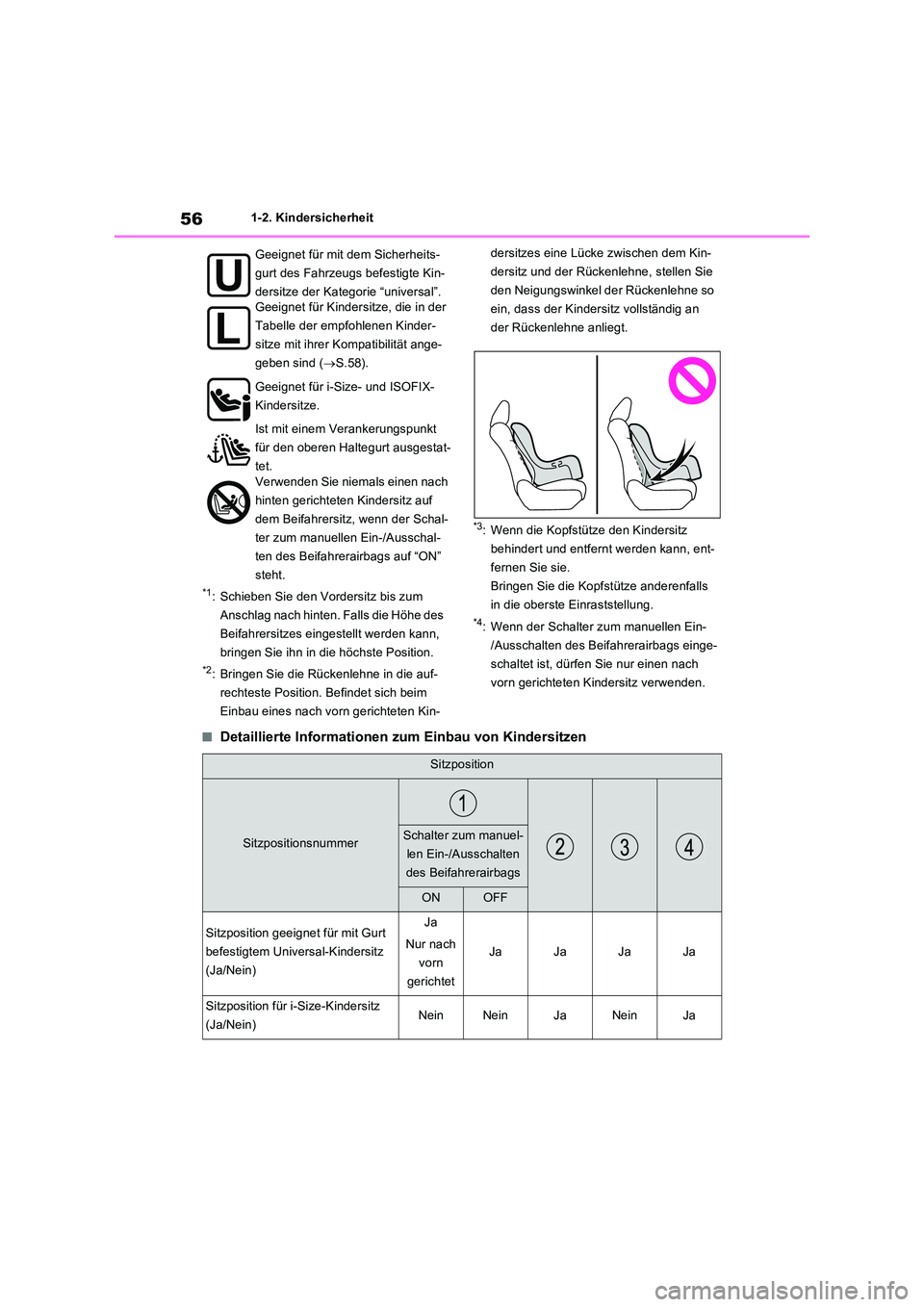

561-2. Kindersicherheit
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Befindet sich beim
Einbau eines nach vorn gerichteten Kin-
dersitzes eine Lücke zwischen dem Kin-
dersitz und der Rückenlehne, stellen Sie
den Neigungswinkel der Rückenlehne so
ein, dass der Kindersitz vollständig an
der Rückenlehne anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
*4: Wenn der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags einge-
schaltet ist, dürfen Sie nur einen nach
vorn gerichteten Kindersitz verwenden.
QDetaillierte Informationen zum Einbau von Kindersitzen
Geeignet für mit dem Sicherheits-
gurt des Fahrzeugs befestigte Kin-
dersitze der Kategorie “universal”. Geeignet für Kindersitze, die in der
Tabelle der empfohlenen Kinder-
sitze mit ihrer Kompatibilität ange-
geben sind ( S.58).
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.
Verwenden Sie niemals einen nach
hinten gerichteten Kindersitz auf
dem Beifahrersitz, wenn der Schal-
ter zum manuellen Ein-/Ausschal-
ten des Beifahrerairbags auf “ON”
steht.
Sitzposition
SitzpositionsnummerSchalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
Sitzposition geeignet für mit Gurt
befestigtem Universal-Kindersitz
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-Kindersitz
(Ja/Nein)NeinNeinJaNeinJa

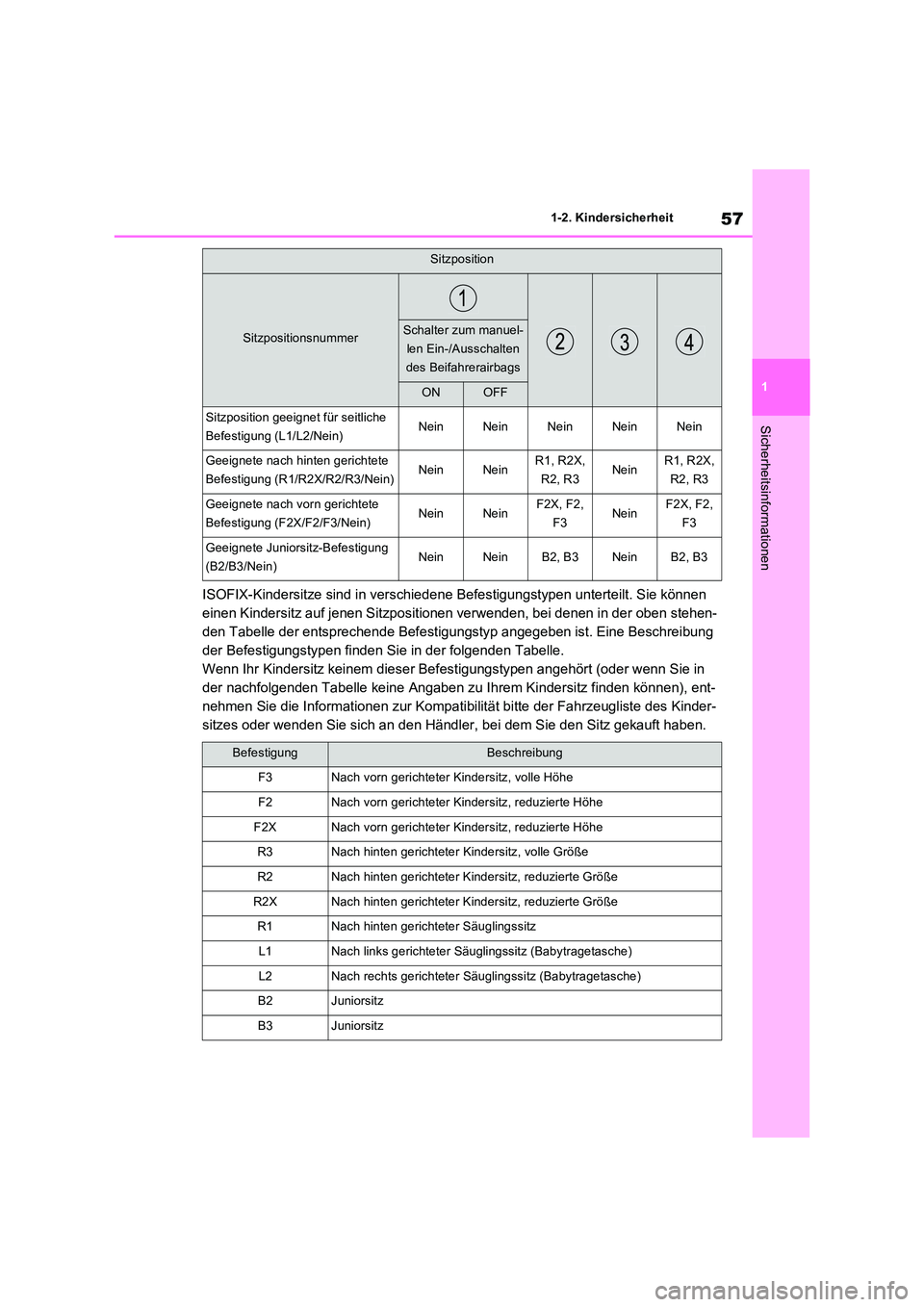

57
1
1-2. Kindersicherheit
Sicherheitsinformationen
ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
Sitzposition geeignet für seitliche
Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignete nach hinten gerichtete
Befestigung (R1/R2X/R2/R3/Nein)NeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3
Geeignete nach vorn gerichtete
Befestigung (F2X/F2/F3/Nein)NeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-Befestigung
(B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
BefestigungBeschreibung
F3Nach vorn gerichteter Kindersitz, volle Höhe
F2Nach vorn gerichteter Kindersitz, reduzierte Höhe
F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
R3Nach hinten gerichteter Kindersitz, volle Größe
R2Nach hinten gerichteter Kindersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
R1Nach hinten gerichteter Säuglingssitz
L1Nach links gerichteter Säuglingssitz (Babytragetasche)
L2Nach rechts gerichteter Säuglingssitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Sitzposition
SitzpositionsnummerSchalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF

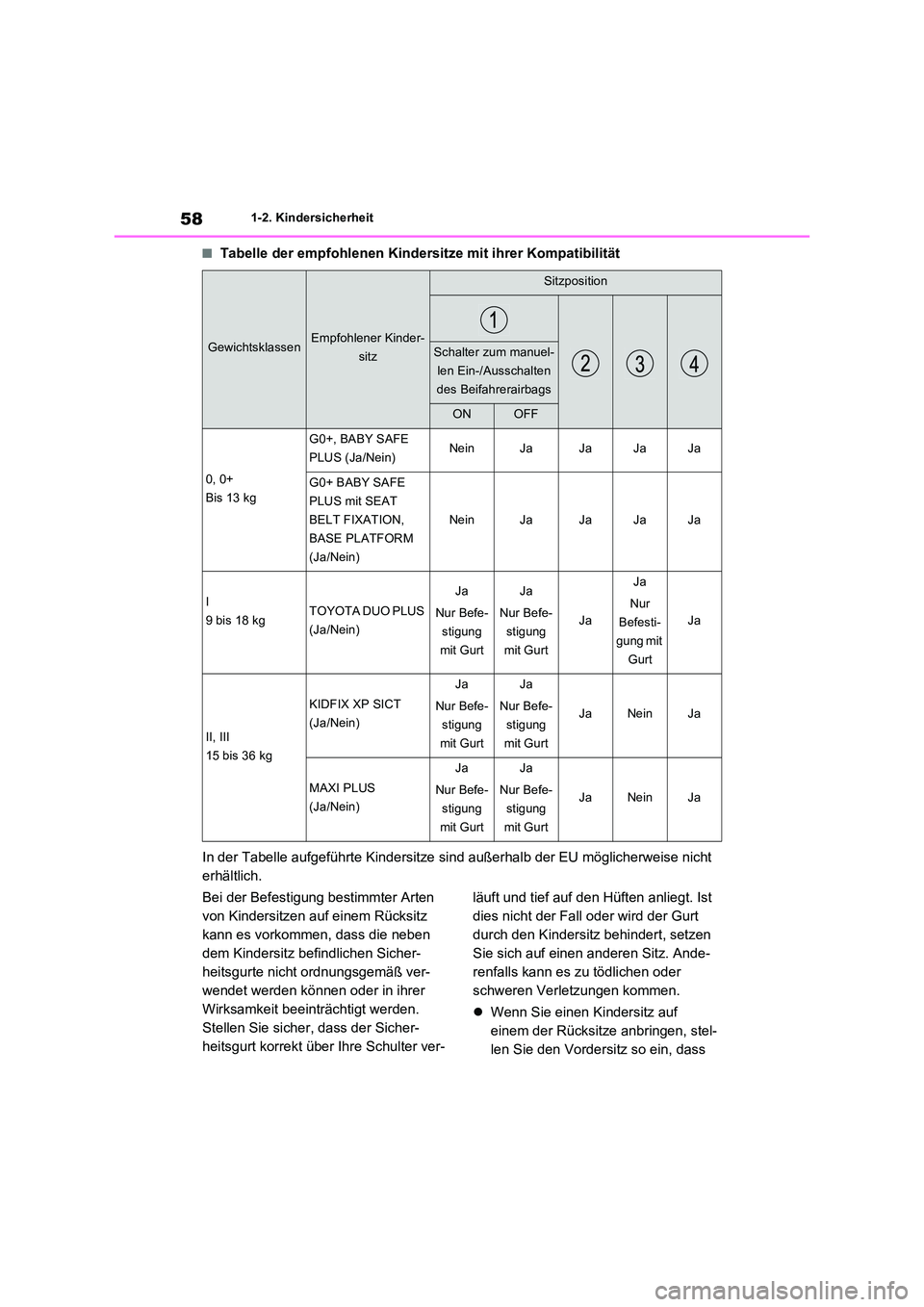

581-2. Kindersicherheit
QTabelle der empfohlenen Kindersitze mit ihrer Kompatibilität
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise nicht
erhältlich.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicher-
heitsgurt korrekt über Ihre Schulter ver-
läuft und tief auf den Hüften anliegt. Ist
dies nicht der Fall oder wird der Gurt
durch den Kindersitz behindert, setzen
Sie sich auf einen anderen Sitz. Ande-
renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
 Wenn Sie einen Kindersitz auf
einem der Rücksitze anbringen, stel-
len Sie den Vordersitz so ein, dass
GewichtsklassenEmpfohlener Kinder-
sitz
Sitzposition
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
0, 0+
Bis 13 kg

G0+, BABY SAFE
PLUS (Ja/Nein)NeinJaJaJaJa
G0+ BABY SAFE
PLUS mit SEAT
BELT FIXATION,
BASE PLATFORM
(Ja/Nein)
NeinJaJaJaJa
I
9 bis 18 kg

TOYOTA DUO PLUS
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
Ja
Ja
Nur
Befesti-
gung mit
Gurt
Ja
II, III
15 bis 36 kg

KIDFIX XP SICT
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
JaNeinJa
MAXI PLUS
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
JaNeinJa

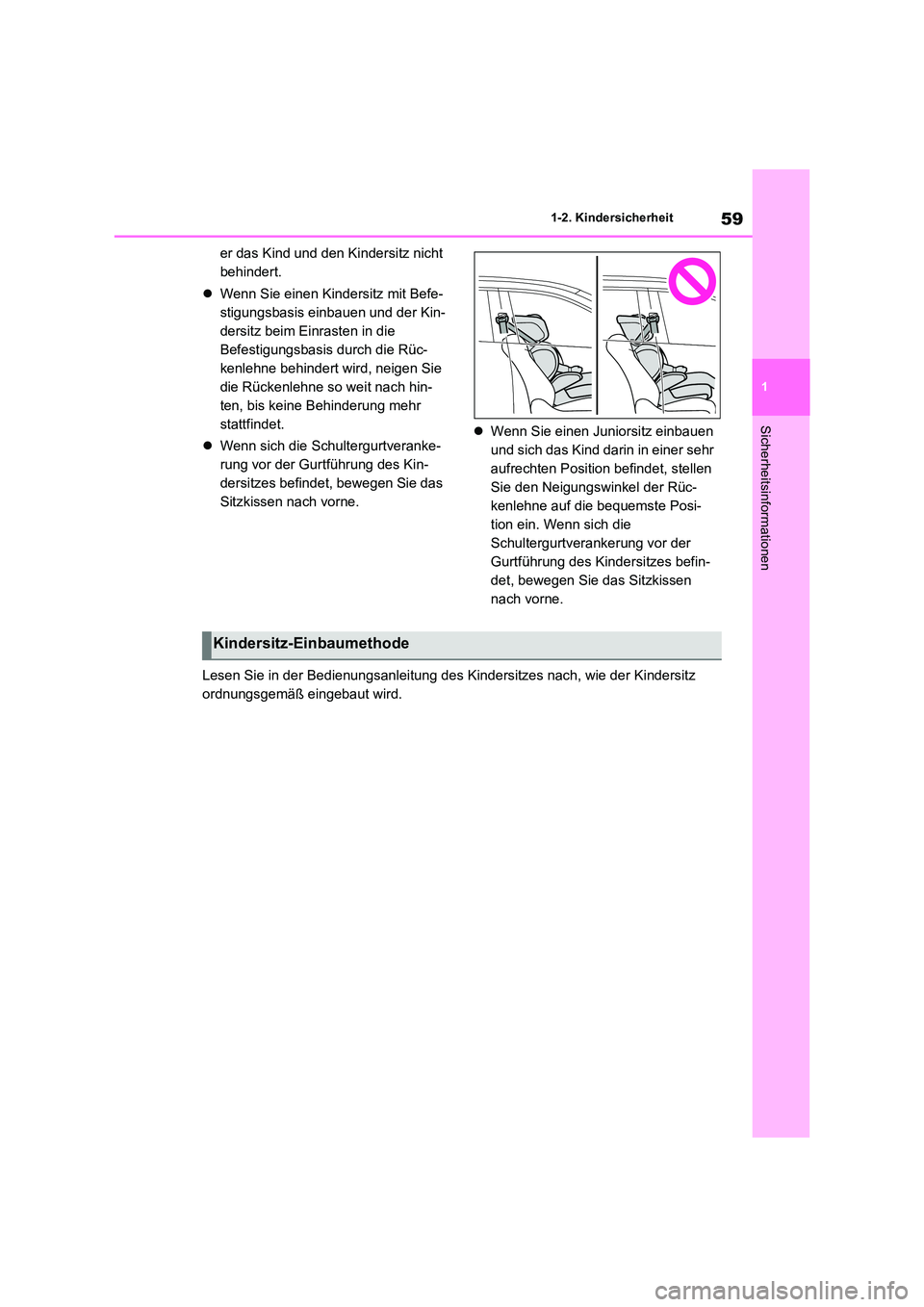

59
1
1-2. Kindersicherheit
Sicherheitsinformationen
er das Kind und den Kindersitz nicht
behindert.
 Wenn Sie einen Kindersitz mit Befe-
stigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die
Befestigungsbasis durch die Rüc-
kenlehne behindert wird, neigen Sie
die Rückenlehne so weit nach hin-
ten, bis keine Behinderung mehr
stattfindet.
 Wenn sich die Schultergurtveranke-
rung vor der Gurtführung des Kin-
dersitzes befindet, bewegen Sie das
Sitzkissen nach vorne.
 Wenn Sie einen Juniorsitz einbauen
und sich das Kind darin in einer sehr
aufrechten Position befindet, stellen
Sie den Neigungswinkel der Rüc-
kenlehne auf die bequemste Posi-
tion ein. Wenn sich die
Schultergurtverankerung vor der
Gurtführung des Kindersitzes befin-
det, bewegen Sie das Sitzkissen
nach vorne.
Lesen Sie in der Bedienungsanleitung des Kindersitzes nach, wie der Kindersitz
ordnungsgemäß eingebaut wird.
Kindersitz-Einbaumethode

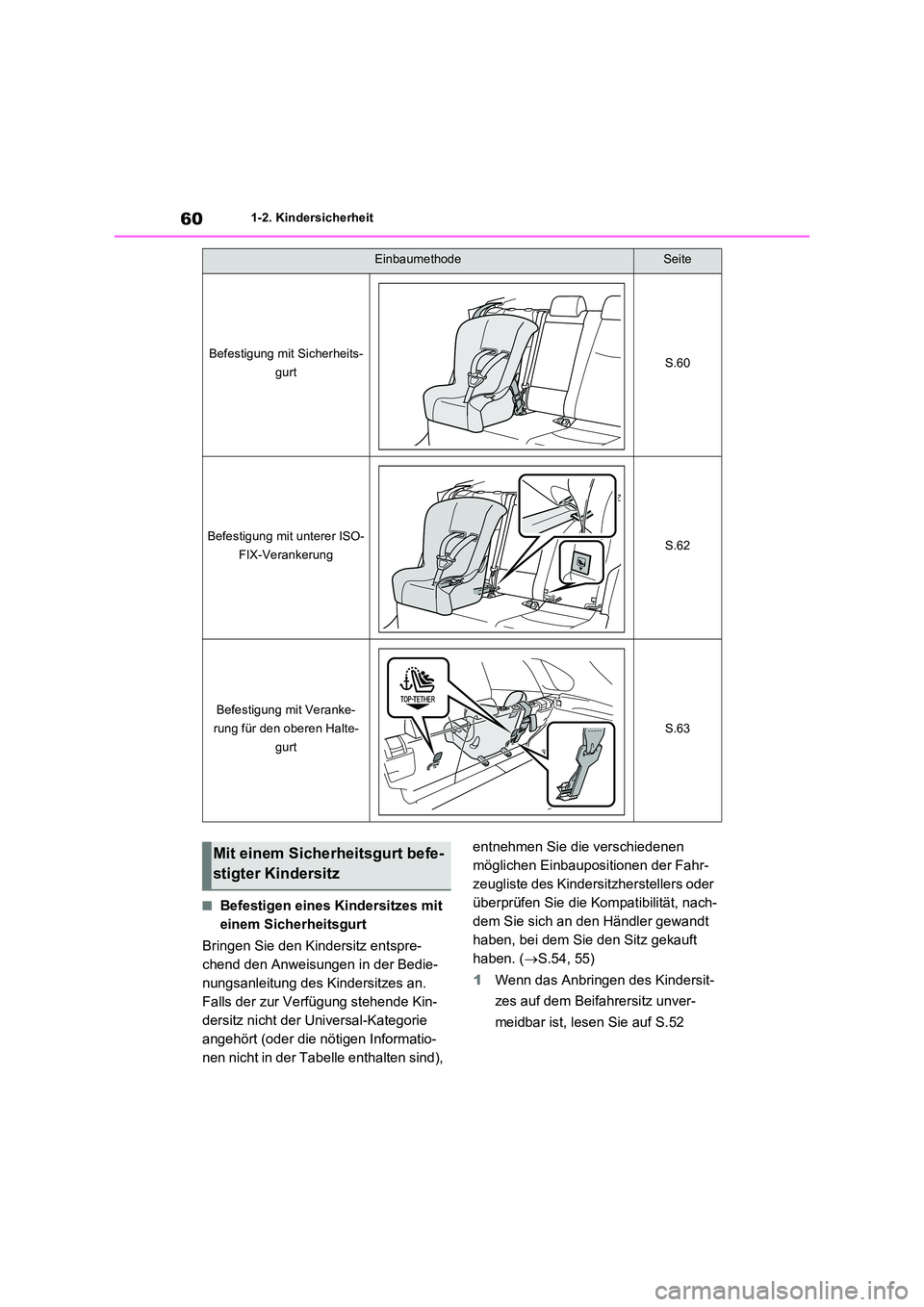

601-2. Kindersicherheit
QBefestigen eines Kindersitzes mit
einem Sicherheitsgurt
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.54, 55)
1 Wenn das Anbringen des Kindersit-
zes auf dem Beifahrersitz unver-
meidbar ist, lesen Sie auf S.52
EinbaumethodeSeite
Befestigung mit Sicherheits-
gurtS.60
Befestigung mit unterer ISO-
FIX-VerankerungS.62
Befestigung mit Veranke-
rung für den oberen Halte-
gurt
S.63
Mit einem Sicherheitsgurt befe-
stigter Kindersitz

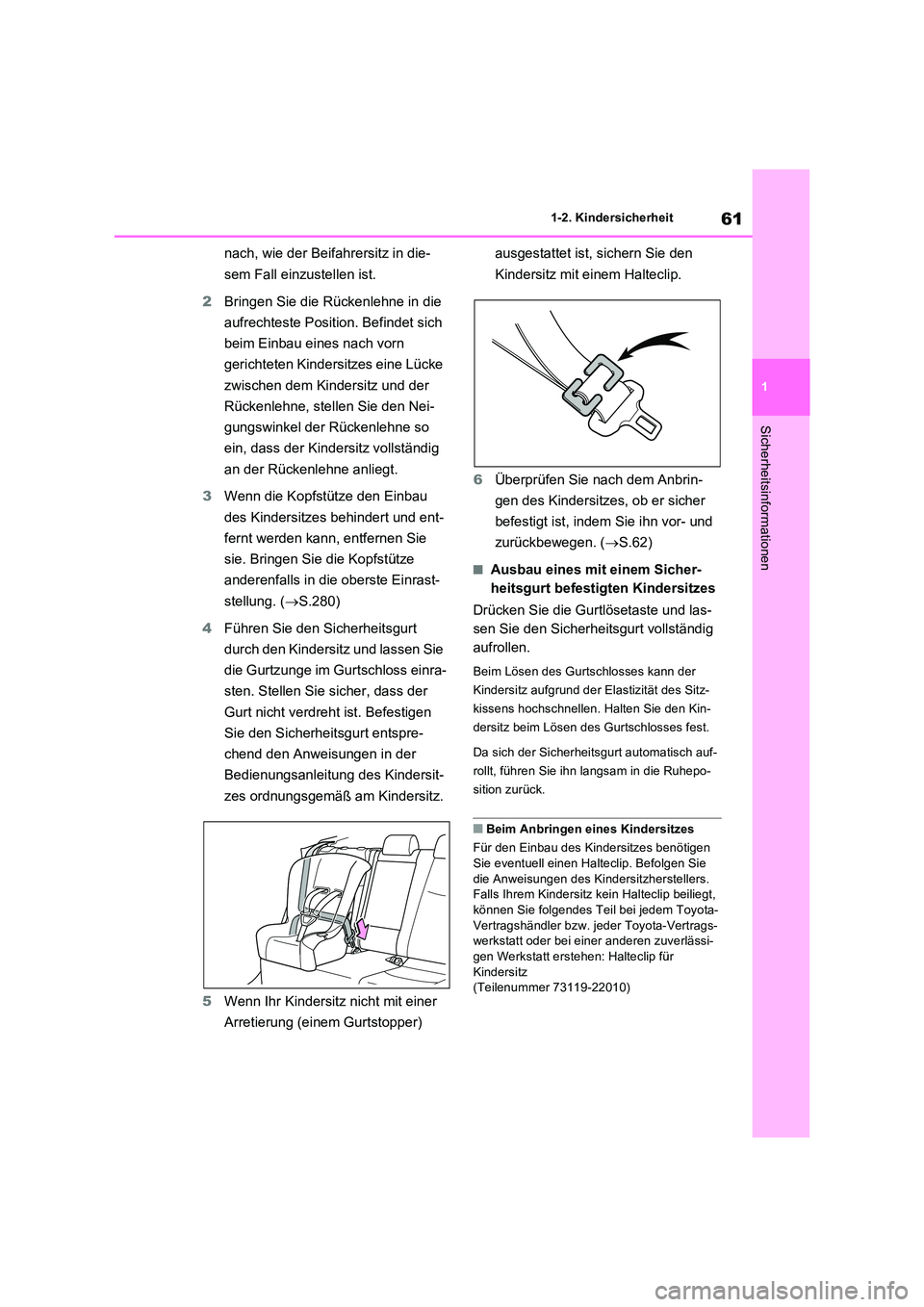

61
1
1-2. Kindersicherheit
Sicherheitsinformationen
nach, wie der Beifahrersitz in die-
sem Fall einzustellen ist.
2 Bringen Sie die Rückenlehne in die
aufrechteste Position. Befindet sich
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne, stellen Sie den Nei-
gungswinkel der Rückenlehne so
ein, dass der Kindersitz vollständig
an der Rückenlehne anliegt.
3 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.280)
4 Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen Sie
die Gurtzunge im Gurtschloss einra-
sten. Stellen Sie sicher, dass der
Gurt nicht verdreht ist. Befestigen
Sie den Sicherheitsgurt entspre-
chend den Anweisungen in der
Bedienungsanleitung des Kindersit-
zes ordnungsgemäß am Kindersitz.
5 Wenn Ihr Kindersitz nicht mit einer
Arretierung (einem Gurtstopper)
ausgestattet ist, sichern Sie den
Kindersitz mit einem Halteclip.
6 Überprüfen Sie nach dem Anbrin-
gen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und
zurückbewegen. ( S.62)
QAusbau eines mit einem Sicher-
heitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und las-
sen Sie den Sicherheitsgurt vollständig
aufrollen.
Beim Lösen des Gurtschlosses kann der
Kindersitz aufgrund der Elastizität des Sitz-
kissens hochschnellen. Halten Sie den Kin-
dersitz beim Lösen des Gurtschlosses fest.
Da sich der Sicherheitsgurt automatisch auf-
rollt, führen Sie ihn langsam in die Ruhepo-
sition zurück.
QBeim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen
Sie eventuell einen Halteclip. Befolgen Sie die Anweisungen des Kindersitzherstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt,
können Sie folgendes Teil bei jedem Toyota- Vertragshändler bzw. jeder Toyota-Vertrags-werkstatt oder bei einer anderen zuverlässi-
gen Werkstatt erstehen: Halteclip für Kindersitz(Teilenummer 73119-22010)

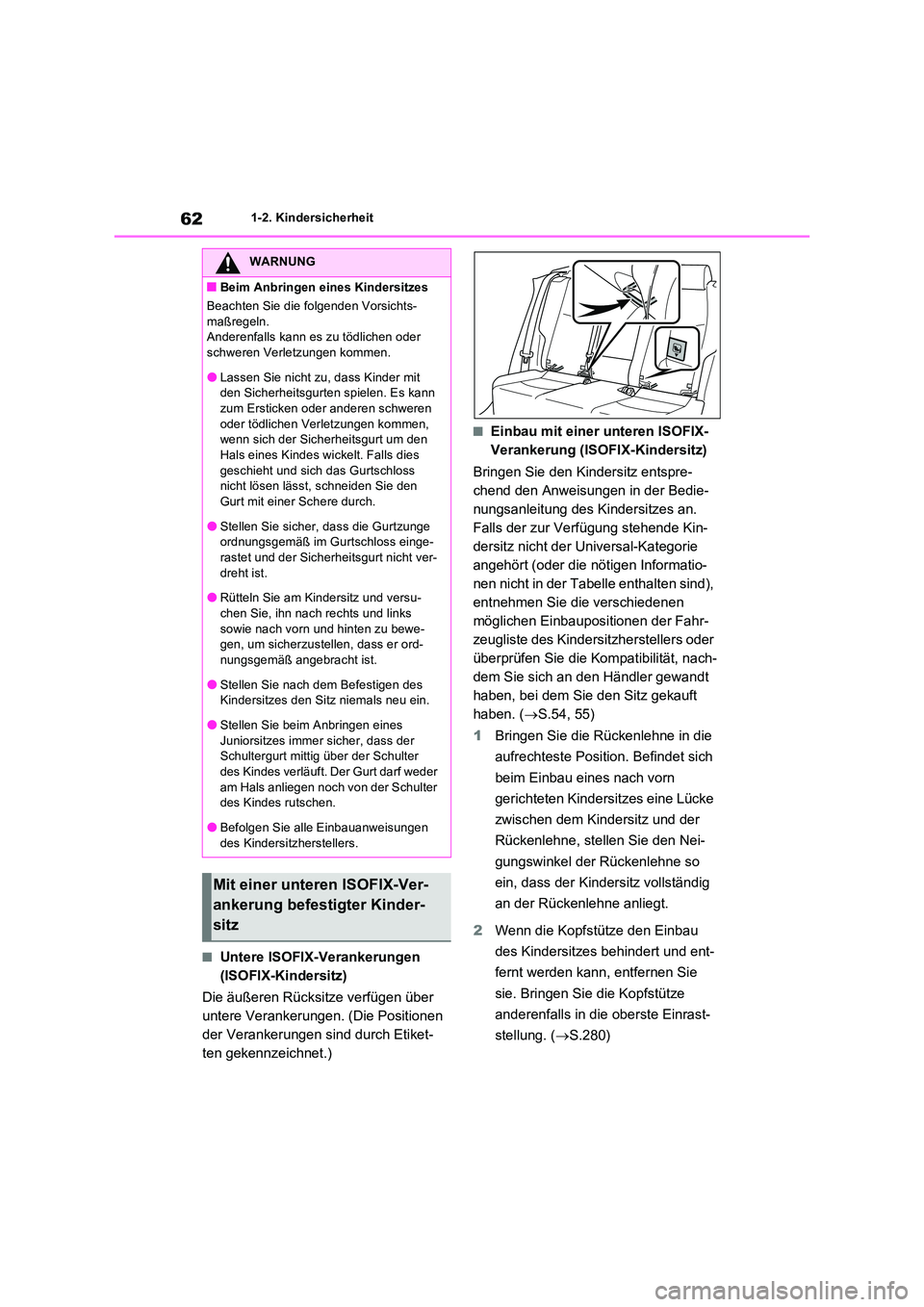

621-2. Kindersicherheit
QUntere ISOFIX-Verankerungen
(ISOFIX-Kindersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (Die Positionen
der Verankerungen sind durch Etiket-
ten gekennzeichnet.)
QEinbau mit einer unteren ISOFIX-
Verankerung (ISOFIX-Kindersitz)
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.54, 55)
1 Bringen Sie die Rückenlehne in die
aufrechteste Position. Befindet sich
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne, stellen Sie den Nei-
gungswinkel der Rückenlehne so
ein, dass der Kindersitz vollständig
an der Rückenlehne anliegt.
2 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.280)
WARNUNG
QBeim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OLassen Sie nicht zu, dass Kinder mit den Sicherheitsgurten spielen. Es kann zum Ersticken oder anderen schweren
oder tödlichen Verletzungen kommen, wenn sich der Sicherheitsgurt um den Hals eines Kindes wickelt. Falls dies
geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit einer Schere durch.
OStellen Sie sicher, dass die Gurtzunge ordnungsgemäß im Gurtschloss einge-rastet und der Sicherheitsgurt nicht ver-
dreht ist.
ORütteln Sie am Kindersitz und versu- chen Sie, ihn nach rechts und links
sowie nach vorn und hinten zu bewe- gen, um sicherzustellen, dass er ord-nungsgemäß angebracht ist.
OStellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
OStellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter
des Kindes verläuft. Der Gurt darf weder am Hals anliegen noch von der Schulter des Kindes rutschen.
OBefolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
Mit einer unteren ISOFIX-Ver-
ankerung befestigter Kinder-
sitz
