2021 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

327
5 5-2. Fahrvorgänge
Fahren
Schalten Sie den Schalt-
/Wählhebel, während sich der Start-
Schalter auf ON befindet und das
Bremspedal getreten ist
*, und drücken
Sie gleichzeitig den Schaltsperren-Frei-
gabeknopf auf dem Schaltknauf.
Schalten Sie den Schalt-
/Wählhebel, während Sie den Schalts-
perren-Freigabeknopf auf dem Schalt-
knauf drücken.
Schalten Sie den Schalt-
/Wählhebel normal.
Stellen Sie beim Wechseln zwischen den
Schalt-/Wählhebelstellungen “P” und “D”
sicher, dass das Fahrzeug vollständig zum Stillstand gekommen und das Bremspedal
getreten ist.
*: Damit das Fahrzeug aus “P” in eine
andere Fahrstufe geschaltet werden
kann, müssen Sie das Bremspedal treten,
bevor Sie den Schaltsperren-Freigabe-
knopf drücken. Wenn Sie den Schaltsper-
ren-Freigabeknopf zuerst drücken, wird
die Schaltsperre nicht aufgehoben.
QSchaltsperre
Die Schaltsperre verhindert eine versehentli-
che Betätigung des Schalt-/Wählhebels beim
Starten.
Der Schalt-/Wählhebel kann nur aus “P” in
eine andere Fahrstufe geschaltet werden,
wenn sich der Start-Schalter auf ON befindet,
das Bremspedal getreten ist und der Schalts-
perren-Freigabeknopf gedrückt wird.
QWenn der Schalt-/Wählhebel nicht aus
“P” geschaltet werden kann
Stellen Sie zunächst sicher, dass Sie das
Bremspedal treten.
Falls der Schalt-/Wählhebel nicht bewegt
werden kann, obwohl Sie das Bremspedal
treten und den Schaltsperren-Freigabeknopf
drücken, liegt möglicherweise eine Störung
der Schaltsperre vor. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
Die folgenden Schritte können im Notfall
durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
1Ziehen Sie den Feststellbremsschalter,
um sicherzustellen, dass die Feststell-
bremse betätigt ist. (S.331)
2Schalten Sie den Start-Schalter aus.
3Treten Sie das Bremspedal.
4Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähn-
lichen Werkzeug ab.
Um eine Beschädigung der Abdeckung
zu vermeiden, umwickeln Sie die Spitze
des Schraubendrehers mit einem Lap-
pen.
Betätigen des Schalt-/Wählhe-
bels

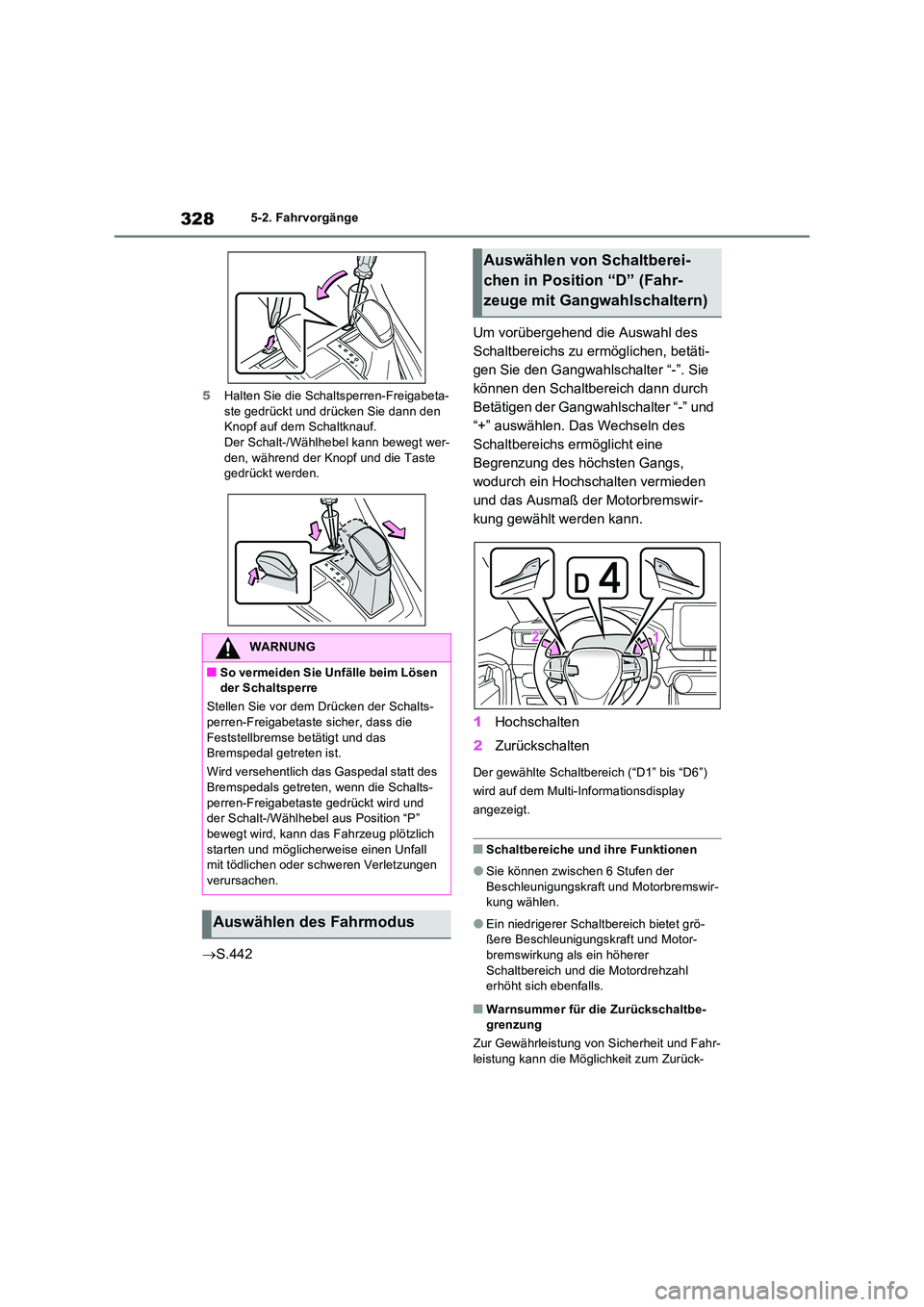

3285-2. Fahrvorgänge
5 Halten Sie die Schaltsperren-Freigabeta- ste gedrückt und drücken Sie dann den Knopf auf dem Schaltknauf.
Der Schalt-/Wählhebel kann bewegt wer- den, während der Knopf und die Taste gedrückt werden.
 S.442
Um vorübergehend die Auswahl des
Schaltbereichs zu ermöglichen, betäti-
gen Sie den Gangwahlschalter “-”. Sie
können den Schaltbereich dann durch
Betätigen der Gangwahlschalter “-” und
“+” auswählen. Das Wechseln des
Schaltbereichs ermöglicht eine
Begrenzung des höchsten Gangs,
wodurch ein Hochschalten vermieden
und das Ausmaß der Motorbremswir-
kung gewählt werden kann.
1 Hochschalten
2 Zurückschalten
Der gewählte Schaltbereich (“D1” bis “D6”)
wird auf dem Multi-Informationsdisplay
angezeigt.
QSchaltbereiche und ihre Funktionen
OSie können zwischen 6 Stufen der
Beschleunigungskraft und Motorbremswir- kung wählen.
OEin niedrigerer Schaltbereich bietet grö-ßere Beschleunigungskraft und Motor-bremswirkung als ein höherer
Schaltbereich und die Motordrehzahl erhöht sich ebenfalls.
QWarnsummer für die Zurückschaltbe-grenzung
Zur Gewährleistung von Sicherheit und Fahr-
leistung kann die Möglichkeit zum Zurück-
WARNUNG
QSo vermeiden Sie Unfälle beim Lösen der Schaltsperre
Stellen Sie vor dem Drücken der Schalts- perren-Freigabetaste sicher, dass die
Feststellbremse betätigt und das Bremspedal getreten ist.
Wird versehentlich das Gaspedal statt des
Bremspedals getreten, wenn die Schalts- perren-Freigabetaste gedrückt wird und der Schalt-/Wählhebel aus Position “P”
bewegt wird, kann das Fahrzeug plötzlich starten und möglicherweise einen Unfall mit tödlichen oder schweren Verletzungen
verursachen.
Auswählen des Fahrmodus
Auswählen von Schaltberei-
chen in Position “D” (Fahr-
zeuge mit Gangwahlschaltern)

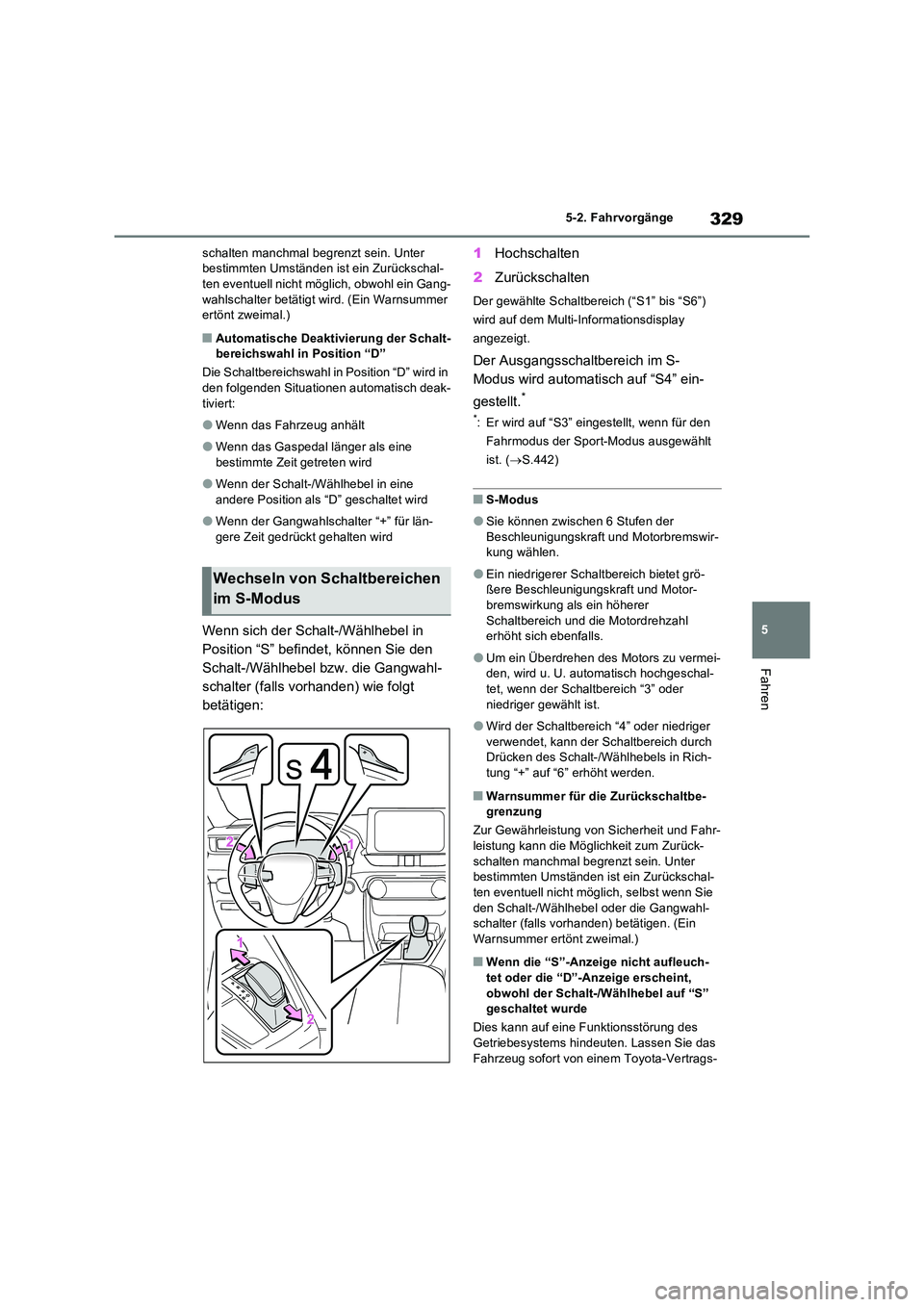

329
5
5-2. Fahrvorgänge
Fahren
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, obwohl ein Gang-
wahlschalter betätigt wird. (Ein Warnsummer ertönt zweimal.)
QAutomatische Deaktivierung der Schalt-bereichswahl in Position “D”
Die Schaltbereichswahl in Position “D” wird in
den folgenden Situationen automatisch deak- tiviert:
OWenn das Fahrzeug anhält
OWenn das Gaspedal länger als eine
bestimmte Zeit getreten wird
OWenn der Schalt-/Wählhebel in eine
andere Position als “D” geschaltet wird
OWenn der Gangwahlschalter “+” für län-
gere Zeit gedrückt gehalten wird
Wenn sich der Schalt-/Wählhebel in
Position “S” befindet, können Sie den
Schalt-/Wählhebel bzw. die Gangwahl-
schalter (falls vorhanden) wie folgt
betätigen:
1 Hochschalten
2 Zurückschalten
Der gewählte Schaltbereich (“S1” bis “S6”)
wird auf dem Multi-Informationsdisplay
angezeigt.
Der Ausgangsschaltbereich im S-
Modus wird automatisch auf “S4” ein-
gestellt.*
*: Er wird auf “S3” eingestellt, wenn für den
Fahrmodus der Sport-Modus ausgewählt
ist. ( S.442)
QS-Modus
OSie können zwischen 6 Stufen der Beschleunigungskraft und Motorbremswir-kung wählen.
OEin niedrigerer Schaltbereich bietet grö-ßere Beschleunigungskraft und Motor-
bremswirkung als ein höherer Schaltbereich und die Motordrehzahl erhöht sich ebenfalls.
OUm ein Überdrehen des Motors zu vermei-den, wird u. U. automatisch hochgeschal-
tet, wenn der Schaltbereich “3” oder niedriger gewählt ist.
OWird der Schaltbereich “4” oder niedriger verwendet, kann der Schaltbereich durch Drücken des Schalt-/Wählhebels in Rich-
tung “+” auf “6” erhöht werden.
QWarnsummer für die Zurückschaltbe- grenzung
Zur Gewährleistung von Sicherheit und Fahr- leistung kann die Möglichkeit zum Zurück-
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, selbst wenn Sie
den Schalt-/Wählhebel oder die Gangwahl- schalter (falls vorhanden) betätigen. (Ein Warnsummer ertönt zweimal.)
QWenn die “S”-Anzeige nicht aufleuch-
tet oder die “D”-Anzeige erscheint, obwohl der Schalt-/Wählhebel auf “S” geschaltet wurde
Dies kann auf eine Funktionsstörung des
Getriebesystems hindeuten. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
Wechseln von Schaltbereichen
im S-Modus

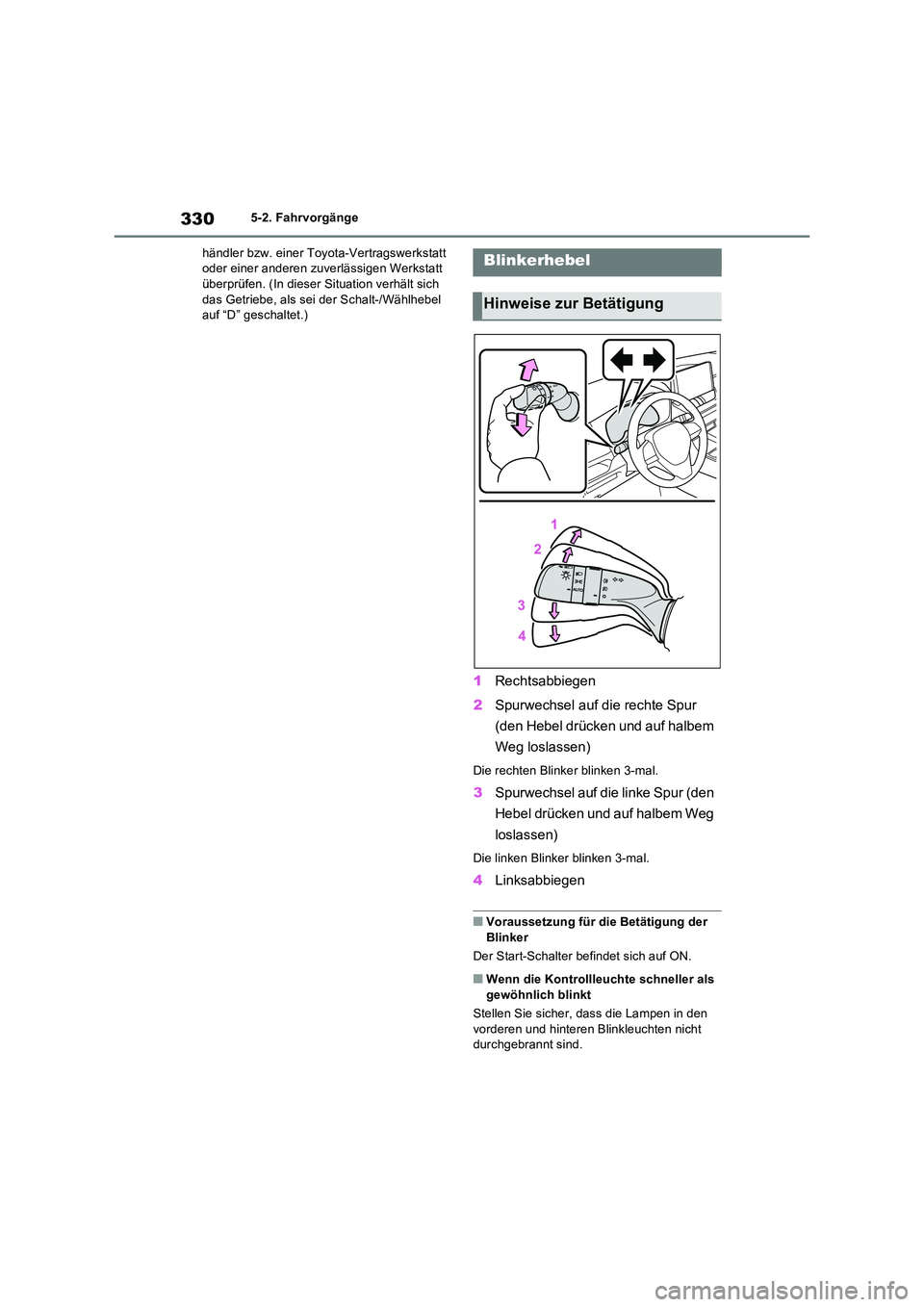

3305-2. Fahrvorgänge
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen. (In dieser Situation verhält sich
das Getriebe, als sei der Schalt-/Wählhebel auf “D” geschaltet.)
1 Rechtsabbiegen
2 Spurwechsel auf die rechte Spur
(den Hebel drücken und auf halbem
Weg loslassen)
Die rechten Blinker blinken 3-mal.
3 Spurwechsel auf die linke Spur (den
Hebel drücken und auf halbem Weg
loslassen)
Die linken Blinker blinken 3-mal.
4 Linksabbiegen
QVoraussetzung für die Betätigung der Blinker
Der Start-Schalter befindet sich auf ON.
QWenn die Kontrollleuchte schneller als
gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht durchgebrannt sind.
Blinkerhebel
Hinweise zur Betätigung

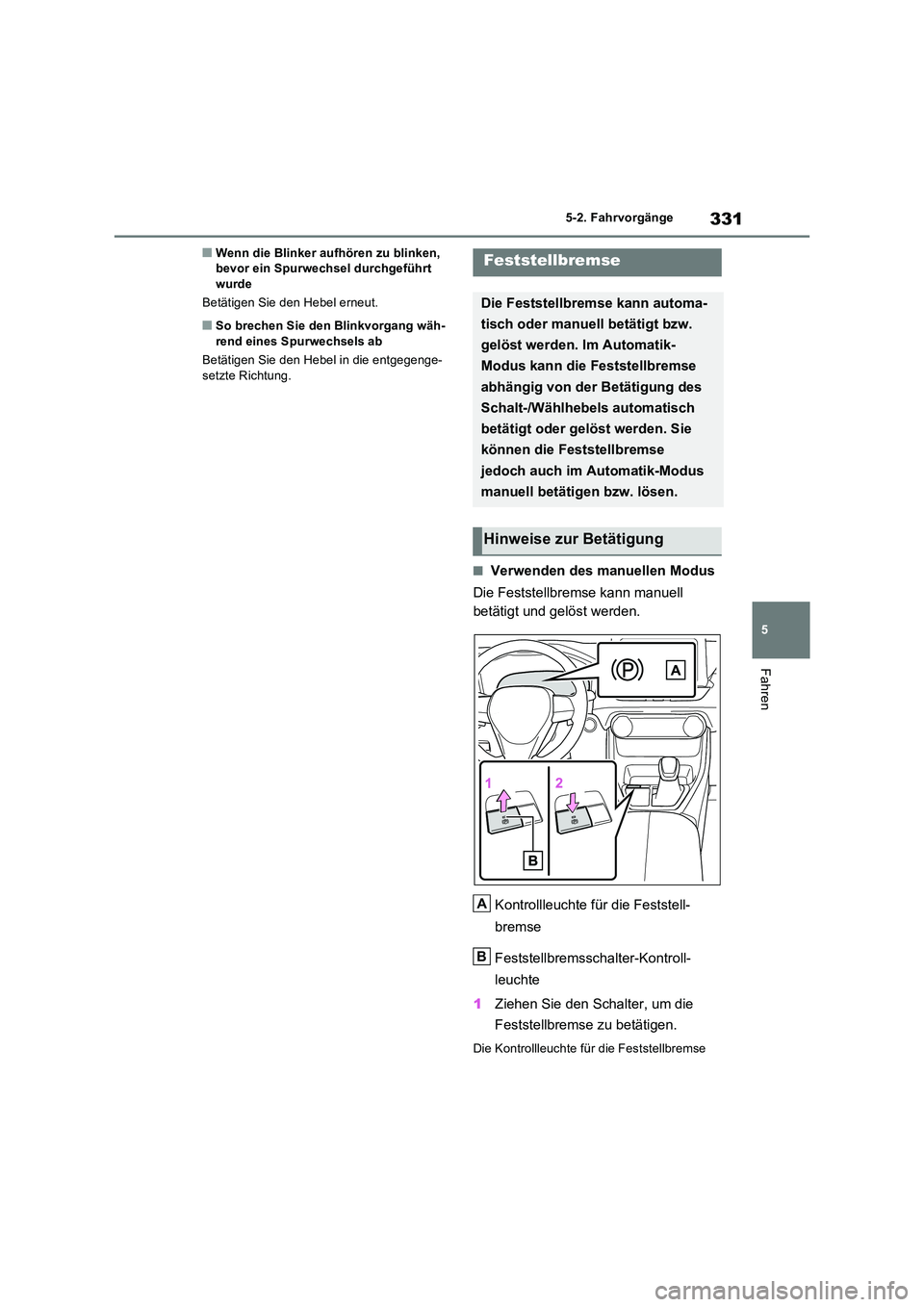

331
5
5-2. Fahrvorgänge
Fahren
QWenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt wurde
Betätigen Sie den Hebel erneut.
QSo brechen Sie den Blinkvorgang wäh-
rend eines Spurwechsels ab
Betätigen Sie den Hebel in die entgegenge- setzte Richtung.
QVerwenden des manuellen Modus
Die Feststellbremse kann manuell
betätigt und gelöst werden.
Kontrollleuchte für die Feststell-
bremse
Feststellbremsschalter-Kontroll-
leuchte
1 Ziehen Sie den Schalter, um die
Feststellbremse zu betätigen.
Die Kontrollleuchte für die Feststellbremse
Feststellbremse
Die Feststellbremse kann automa-
tisch oder manuell betätigt bzw.
gelöst werden. Im Automatik-
Modus kann die Feststellbremse
abhängig von der Betätigung des
Schalt-/Wählhebels automatisch
betätigt oder gelöst werden. Sie
können die Feststellbremse
jedoch auch im Automatik-Modus
manuell betätigen bzw. lösen.
Hinweise zur Betätigung
A
B

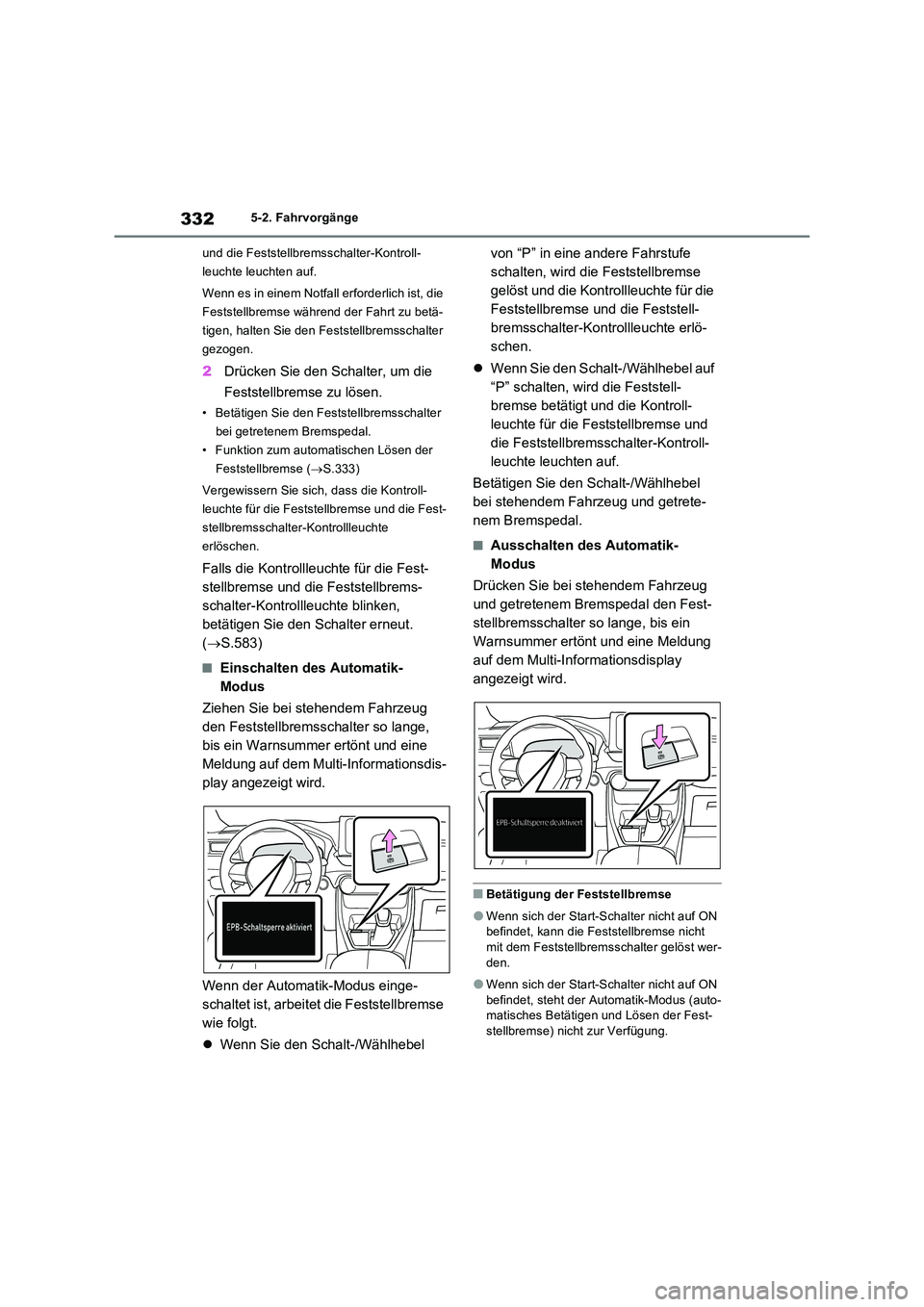

3325-2. Fahrvorgänge
und die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Wenn es in einem Notfall erforderlich ist, die
Feststellbremse während der Fahrt zu betä-
tigen, halten Sie den Feststellbremsschalter
gezogen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen.
• Betätigen Sie den Feststellbremsschalter
bei getretenem Bremspedal.
• Funktion zum automatischen Lösen der
Feststellbremse ( S.333)
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Fest-
stellbremsschalter-Kontrollleuchte
erlöschen.
Falls die Kontrollleuchte für die Fest-
stellbremse und die Feststellbrems-
schalter-Kontrollleuchte blinken,
betätigen Sie den Schalter erneut.
( S.583)
QEinschalten des Automatik-
Modus
Ziehen Sie bei stehendem Fahrzeug
den Feststellbremsschalter so lange,
bis ein Warnsummer ertönt und eine
Meldung auf dem Multi-Informationsdis-
play angezeigt wird.
Wenn der Automatik-Modus einge-
schaltet ist, arbeitet die Feststellbremse
wie folgt.
 Wenn Sie den Schalt-/Wählhebel
von “P” in eine andere Fahrstufe
schalten, wird die Feststellbremse
gelöst und die Kontrollleuchte für die
Feststellbremse und die Feststell-
bremsschalter-Kontrollleuchte erlö-
schen.
 Wenn Sie den Schalt-/Wählhebel auf
“P” schalten, wird die Feststell-
bremse betätigt und die Kontroll-
leuchte für die Feststellbremse und
die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Betätigen Sie den Schalt-/Wählhebel
bei stehendem Fahrzeug und getrete-
nem Bremspedal.
QAusschalten des Automatik-
Modus
Drücken Sie bei stehendem Fahrzeug
und getretenem Bremspedal den Fest-
stellbremsschalter so lange, bis ein
Warnsummer ertönt und eine Meldung
auf dem Multi-Informationsdisplay
angezeigt wird.
QBetätigung der Feststellbremse
OWenn sich der Start-Schalter nicht auf ON befindet, kann die Feststellbremse nicht
mit dem Feststellbremsschalter gelöst wer- den.
OWenn sich der Start-Schalter nicht auf ON befindet, steht der Automatik-Modus (auto-matisches Betätigen und Lösen der Fest-
stellbremse) nicht zur Verfügung.

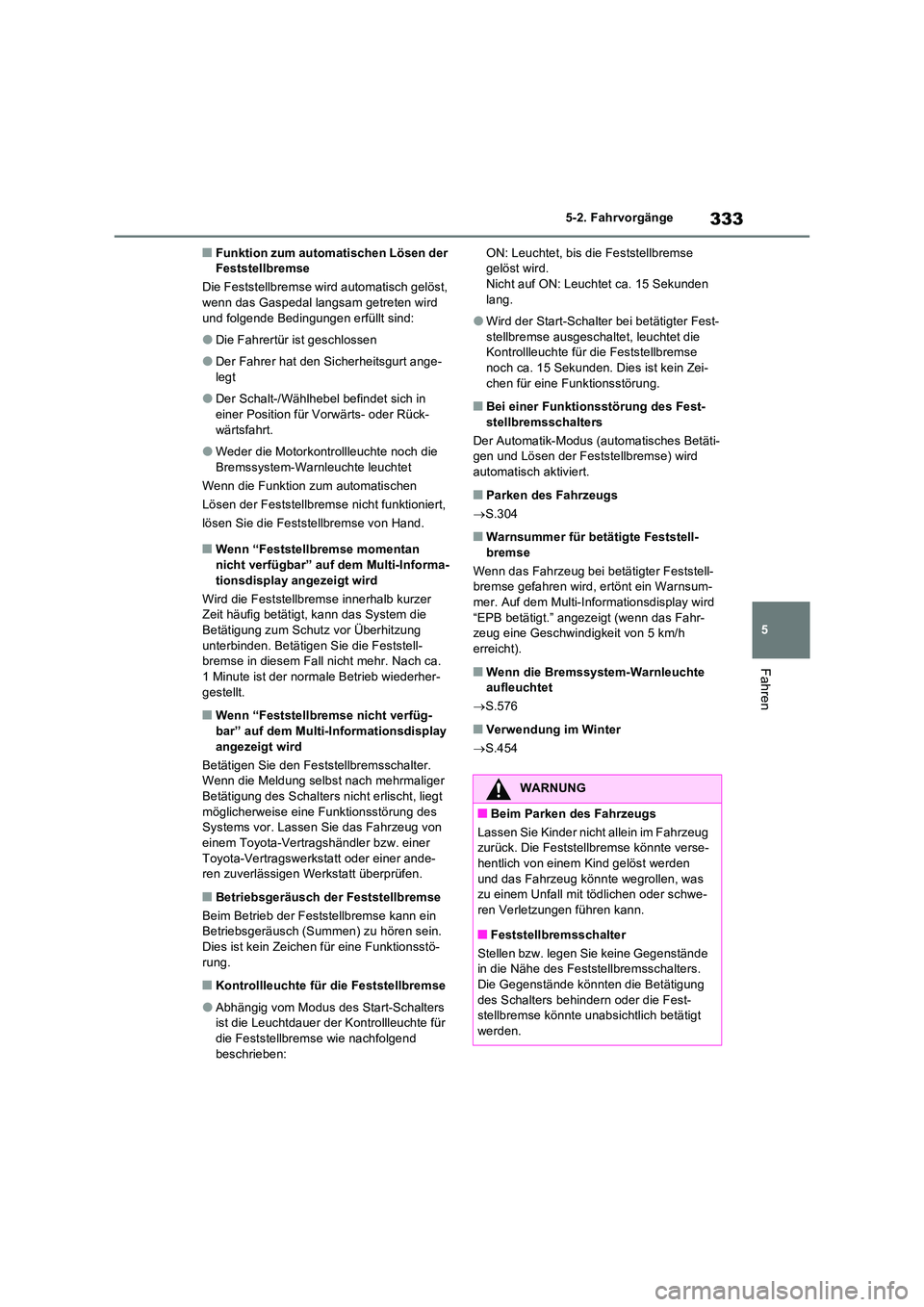

333
5
5-2. Fahrvorgänge
Fahren
QFunktion zum automatischen Lösen der Feststellbremse
Die Feststellbremse wird automatisch gelöst, wenn das Gaspedal langsam getreten wird
und folgende Bedingungen erfüllt sind:
ODie Fahrertür ist geschlossen
ODer Fahrer hat den Sicherheitsgurt ange- legt
ODer Schalt-/Wählhebel befindet sich in einer Position für Vorwärts- oder Rück-
wärtsfahrt.
OWeder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
Wenn die Funktion zum automatischen
Lösen der Feststellbremse nicht funktioniert,
lösen Sie die Feststellbremse von Hand.
QWenn “Feststellbremse momentan
nicht verfügbar” auf dem Multi-Informa- tionsdisplay angezeigt wird
Wird die Feststellbremse innerhalb kurzer Zeit häufig betätigt, kann das System die
Betätigung zum Schutz vor Überhitzung unterbinden. Betätigen Sie die Feststell-bremse in diesem Fall nicht mehr. Nach ca.
1 Minute ist der normale Betrieb wiederher- gestellt.
QWenn “Feststellbremse nicht verfüg-bar” auf dem Multi-Informationsdisplay
angezeigt wird
Betätigen Sie den Feststellbremsschalter. Wenn die Meldung selbst nach mehrmaliger Betätigung des Schalters nicht erlischt, liegt
möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QBetriebsgeräusch der Feststellbremse
Beim Betrieb der Feststellbremse kann ein Betriebsgeräusch (Summen) zu hören sein.
Dies ist kein Zeichen für eine Funktionsstö- rung.
QKontrollleuchte für die Feststellbremse
OAbhängig vom Modus des Start-Schalters ist die Leuchtdauer der Kontrollleuchte für die Feststellbremse wie nachfolgend
beschrieben:
ON: Leuchtet, bis die Feststellbremse gelöst wird.Nicht auf ON: Leuchtet ca. 15 Sekunden
lang.
OWird der Start-Schalter bei betätigter Fest-
stellbremse ausgeschaltet, leuchtet die Kontrollleuchte für die Feststellbremse noch ca. 15 Sekunden. Dies ist kein Zei-
chen für eine Funktionsstörung.
QBei einer Funktionsstörung des Fest- stellbremsschalters
Der Automatik-Modus (automatisches Betäti- gen und Lösen der Feststellbremse) wird
automatisch aktiviert.
QParken des Fahrzeugs
 S.304
QWarnsummer für betätigte Feststell- bremse
Wenn das Fahrzeug bei betätigter Feststell- bremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird “EPB betätigt.” angezeigt (wenn das Fahr-zeug eine Geschwindigkeit von 5 km/h
erreicht).
QWenn die Bremssystem-Warnleuchte aufleuchtet
 S.576
QVerwendung im Winter
 S.454
WARNUNG
QBeim Parken des Fahrzeugs
Lassen Sie Kinder nicht allein im Fahrzeug zurück. Die Feststellbremse könnte verse-hentlich von einem Kind gelöst werden
und das Fahrzeug könnte wegrollen, was zu einem Unfall mit tödlichen oder schwe-ren Verletzungen führen kann.
QFeststellbremsschalter
Stellen bzw. legen Sie keine Gegenstände in die Nähe des Feststellbremsschalters. Die Gegenstände könnten die Betätigung
des Schalters behindern oder die Fest- stellbremse könnte unabsichtlich betätigt werden.

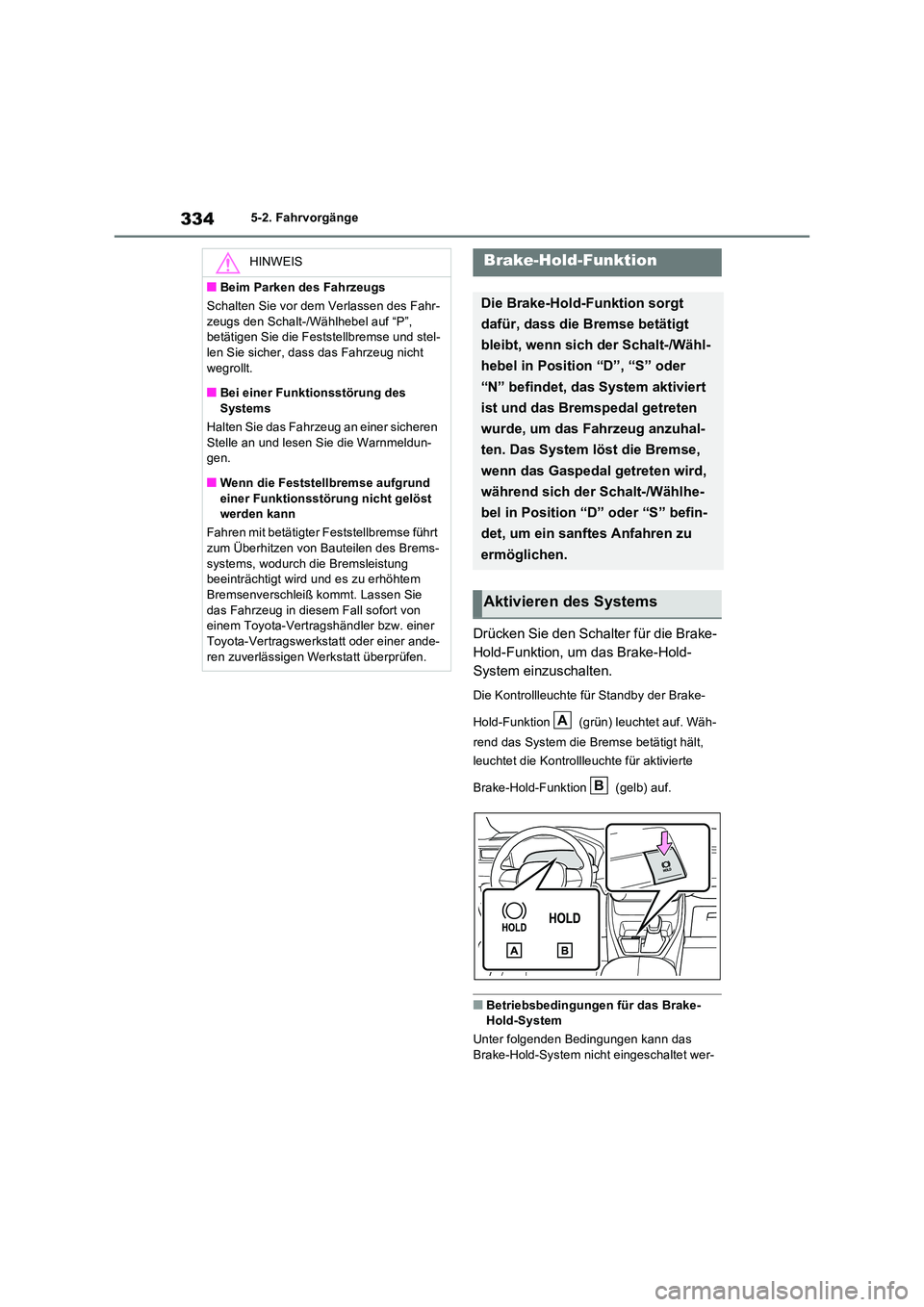

3345-2. Fahrvorgänge
Drücken Sie den Schalter für die Brake-
Hold-Funktion, um das Brake-Hold-
System einzuschalten.
Die Kontrollleuchte für Standby der Brake-
Hold-Funktion (grün) leuchtet auf. Wäh-
rend das System die Bremse betätigt hält,
leuchtet die Kontrollleuchte für aktivierte
Brake-Hold-Funktion (gelb) auf.
QBetriebsbedingungen für das Brake- Hold-System
Unter folgenden Bedingungen kann das
Brake-Hold-System nicht eingeschaltet wer-
HINWEIS
QBeim Parken des Fahrzeugs
Schalten Sie vor dem Verlassen des Fahr-
zeugs den Schalt-/Wählhebel auf “P”, betätigen Sie die Feststellbremse und stel-len Sie sicher, dass das Fahrzeug nicht
wegrollt.
QBei einer Funktionsstörung des Systems
Halten Sie das Fahrzeug an einer sicheren
Stelle an und lesen Sie die Warnmeldun- gen.
QWenn die Feststellbremse aufgrund
einer Funktionsstörung nicht gelöst werden kann
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des Brems-
systems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem Bremsenverschleiß kommt. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
Brake-Hold-Funktion
Die Brake-Hold-Funktion sorgt
dafür, dass die Bremse betätigt
bleibt, wenn sich der Schalt-/Wähl-
hebel in Position “D”, “S” oder
“N” befindet, das System aktiviert
ist und das Bremspedal getreten
wurde, um das Fahrzeug anzuhal-
ten. Das System löst die Bremse,
wenn das Gaspedal getreten wird,
während sich der Schalt-/Wählhe-
bel in Position “D” oder “S” befin-
det, um ein sanftes Anfahren zu
ermöglichen.
Aktivieren des Systems
A
B
