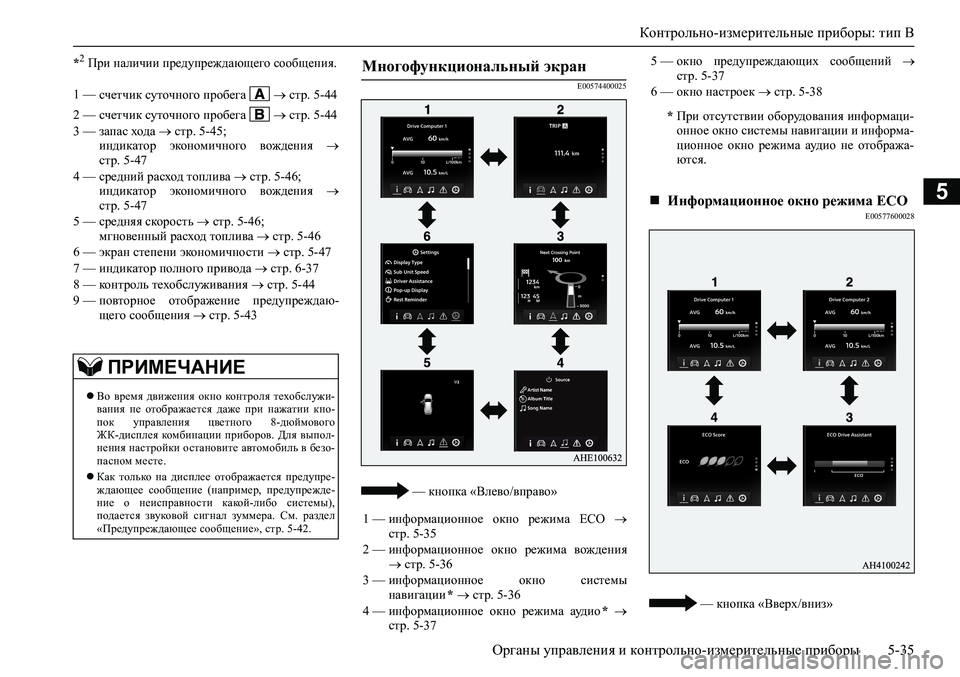

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-35
5
*2 При наличии предупреждающего сообщения.
E00574400025
— кнопка «Влево/вправо»
E00577600028
— кнопка «Вверх/вниз» 1 —
счетчик суточного пробега  стр. 5-44
2 —
счетчик суточного пробега  стр. 5-44
3 — запас хода  стр. 5-45;
индикатор экономичного вождения 
стр. 5-47
4 — средний расход топлива  стр. 5-46;
индикатор экономичного вождения 
стр. 5-47
5 — средняя скорость  стр. 5-46;
мгновенный расход топлива  стр. 5-46
6 — экран степени экономичности  стр. 5-47
7 — индикатор полного привода  стр. 6-37
8 — контроль техобслуживания  стр. 5-44
9 — повторное отображение предупреждаю-
щего сообщения  стр. 5-43
ПРИМЕЧАНИЕ
Во время движения окно контроля техобслужи-
вания не отображается даже при нажатии кно-
пок управления цветного 8-дюймового
ЖК-дисплея комбинации приборов. Для выпол-
нения настройки остановите автомобиль в безо-
пасном месте.
Как только на дисплее отображается предупре-
ждающее сообщение (например, предупрежде-
ние о неисправности какой-либо системы),
подается звуковой сигнал зуммера. См. раздел
«Предупреждающее сообщение», стр. 5-42.
Многофункциональный экран
1 — информационное окно режима ECO 
стр. 5-35
2 — информационное окно режима вождения
 стр. 5-36
3 — информационное окно системы
навигации *  стр. 5-36
4 — информационное окно режима аудио * 
стр. 5-37
5 — окно предупреждающих сообщений 
стр. 5-37
6 — окно настроек  стр. 5-38
*При отсутствии оборудования информаци-
онное окно системы навигации и информа-
ционное окно режима аудио не отобража-
ются.
Информационное окно режима ECO

Контрольно-измерительные приборы: тип B

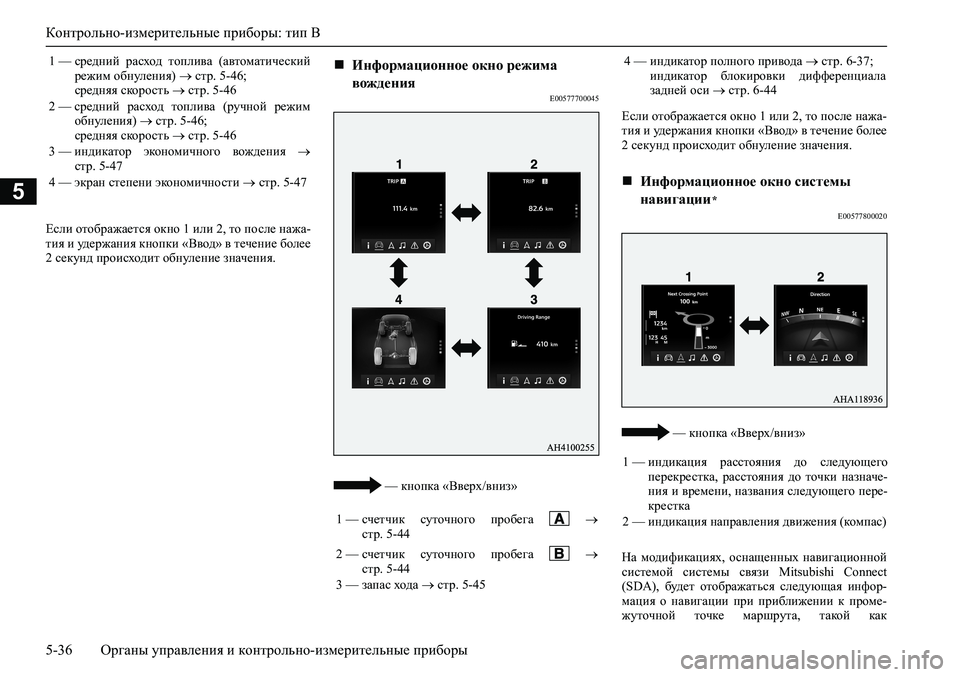

5-36 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
Если отображается окно 1 или 2, то после нажа-
тия и удержания кнопки «Ввод» в течение более
2 секунд происходит обнуление значения.
E00577700045
— кнопка «Вверх/вниз»Если отображается окно 1 или 2, то после нажа-
тия и удержания кнопки «Ввод» в течение более
2 секунд происходит обнуление значения.
E00577800020
— кнопка «Вверх/вниз»
На модификациях, оснащенных навигационной
системой системы связи Mitsubishi Connect
(SDA), будет отображаться следующая инфор-
мация о навигации при приближении к проме-
жуточной точке маршрута, такой как 1 — средний расход топлива (автоматический
режим обнуления)  стр. 5-46;
средняя скорость  стр. 5-46
2 — средний расход топлива (ручной режим
обнуления)  стр. 5-46;
средняя скорость  стр. 5-46
3 — индикатор экономичного вождения 
стр. 5-47
4 — экран степени экономичности  стр. 5-47
Информационное окно режима
вождения
1 —
счетчик суточного пробега 
стр. 5-44
2 —
счетчик суточного пробега 
стр. 5-44
3 — запас хода  стр. 5-45
4 — индикатор полного привода  стр. 6-37;
индикатор блокировки дифференциала
задней оси  стр. 6-44
Информационное окно системы
навигации
*
1 — индикация расстояния до следующего
перекрестка, расстояния до точки назначе-
ния и времени, названия следующего пере-
крестка
2 — индикация направления движения (компас)

Контрольно-измерительные приборы: тип B

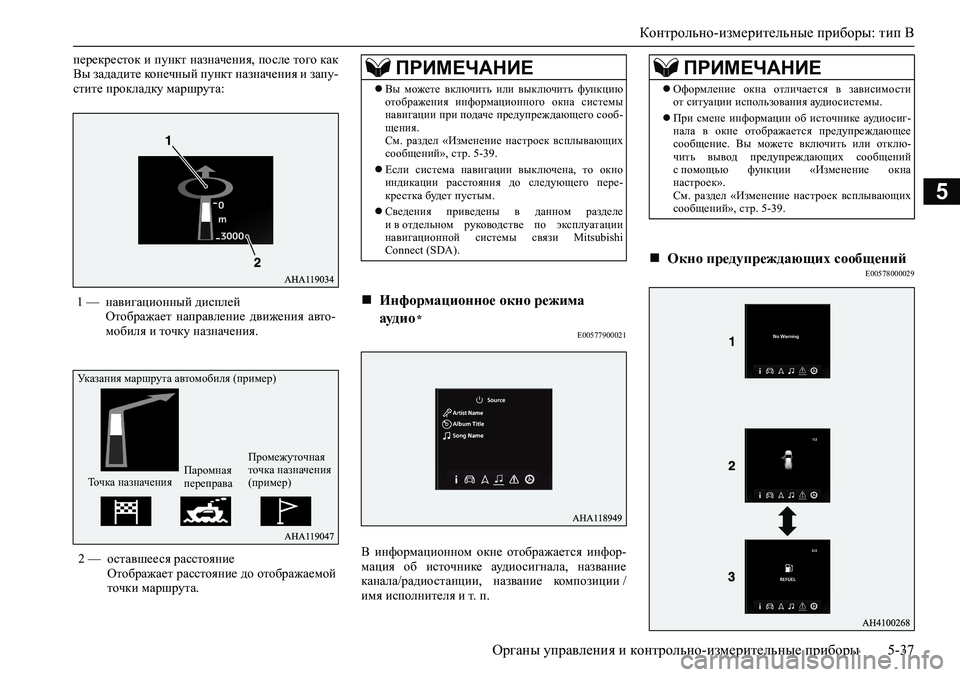

<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-37
5
перекресток и пункт назначения, после того как
Вы зададите конечный пункт назначения и запу-
стите прокладку маршрута:
E00577900021
В информационном окне отображается инфор-
мация об источнике аудиосигнала, название
канала/радиостанции, название композиции /
имя исполнителя и т. п.
E00578000029
1 — навигационный дисплей
Отображает направление движения авто-
мобиля и точку назначения.
2 — оставшееся расстояние
Отображает расстояние до отображаемой
точки маршрута.
Указания маршрута автомобиля (пример)
Точка назначенияПаромная
переправаПромежуточная
точка назначения
(пример)
ПРИМЕЧАНИЕ
Вы можете включить или выключить функцию
отображения информационного окна системы
навигации при подаче предупреждающего сооб-
щения.
См. раздел «Изменение настроек всплывающих
сообщений», стр. 5-39.
Если система навигации выключена, то окно
индикации расстояния до следующего пере-
крестка будет пустым.
Сведения приведены в данном разделе
и в отдельном руководстве по эксплуатации
навигационной системы связи Mitsubishi
Connect (SDA).
Информационное окно режима
аудио
*
ПРИМЕЧАНИЕ
Оформление окна отличается в зависимости
от ситуации использования аудиосистемы.
При смене информации об источнике аудиосиг-
нала в окне отображается предупреждающее
сообщение. Вы можете включить или отклю-
чить вывод предупреждающих сообщений
с помощью функции «Изменение окна
настроек».
См. раздел «Изменение настроек всплывающих
сообщений», стр. 5-39.
Окно предупреждающих сообщений

Контрольно-измерительные приборы: тип B

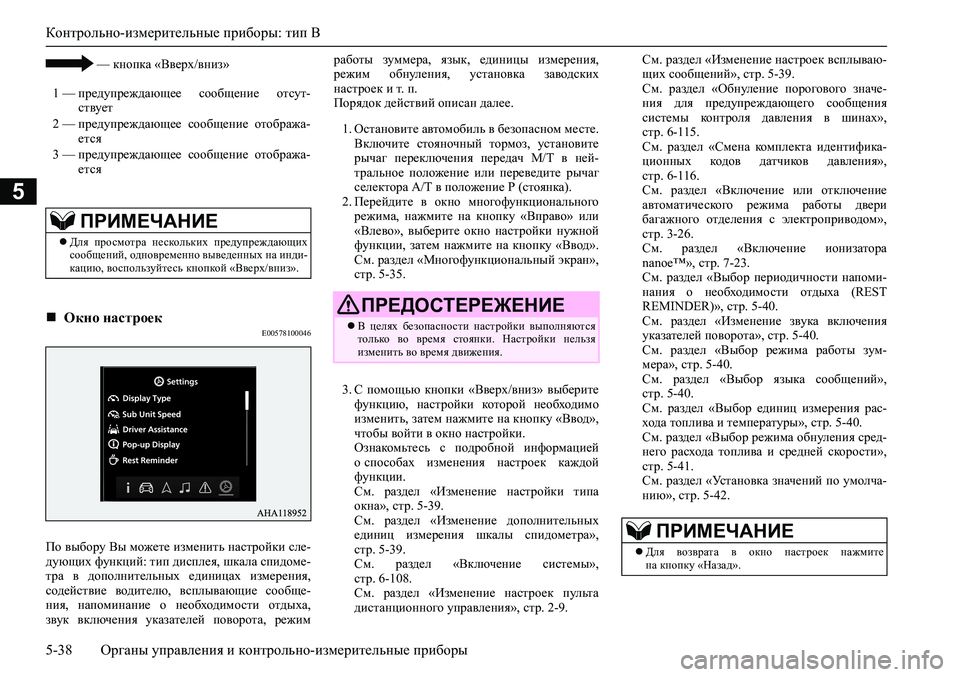

5-38 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
— кнопка «Вверх/вниз»
E00578100046
По выбору Вы можете изменить настройки сле-
дующих функций: тип дисплея, шкала спидоме-
тра в дополнительных единицах измерения,
содействие водителю, всплывающие сообще-
ния, напоминание о необходимости отдыха,
звук включения указателей поворота, режимработы зуммера, язык, единицы измерения,
режим обнуления, установка заводских
настроек и т. п.
Порядок действий описан далее.
1. Остановите автомобиль в безопасном месте.
Включите стояночный тормоз, установите
рычаг переключения передач М/Т в ней-
тральное положение или переведите рычаг
селектора А/Т в положение Р (стоянка).
2. Перейдите в окно многофункционального
режима, нажмите на кнопку «Вправо» или
«Влево», выберите окно настройки нужной
функции, затем нажмите на кнопку «Ввод».
См. раздел «Многофункциональный экран»,
стр. 5-35.
3. С помощью кнопки «Вверх/вниз» выберите
функцию, настройки которой необходимо
изменить, затем нажмите на кнопку «Ввод»,
чтобы войти в окно настройки.
Ознакомьтесь с подробной информацией
о способах изменения настроек каждой
функции.
См. раздел «Изменение настройки типа
окна», стр. 5-39.
См. раздел «Изменение дополнительных
единиц измерения шкалы спидометра»,
стр. 5-39.
См. раздел «Включение системы»,
стр. 6-108.
См. раздел «Изменение настроек пульта
дистанционного управления», стр. 2-9.См. раздел «Изменение настроек всплываю-
щих сообщений», стр. 5-39.
См. раздел «Обнуление порогового значе-
ния для предупреждающего сообщения
системы контроля давления в шинах»,
стр. 6-115.
См. раздел «Смена комплекта идентифика-
ционных кодов датчиков давления»,
стр. 6-116.
См. раздел «Включение или отключение
автоматического режима работы двери
багажного отделения с электроприводом»,
стр. 3-26.
См. раздел «Включение ионизатора
nanoe™», стр. 7-23.
См. раздел «Выбор периодичности напоми-
нания о необходимости отдыха (REST
REMINDER)», стр. 5-40.
См. раздел «Изменение звука включения
указателей поворота», стр. 5-40.
См. раздел «Выбор режима работы зум-
мера», стр. 5-40.
См. раздел «Выбор языка сообщений»,
стр. 5-40.
См. раздел «Выбор единиц измерения рас-
хода топлива и температуры», стр. 5-40.
См. раздел «Выбор режима обнуления сред-
него расхода топлива и средней скорости»,
стр. 5-41.
См. раздел «Установка значений по умолча-
нию», стр. 5-42. 1 — предупреждающее сообщение отсут-
ствует
2 — предупреждающее сообщение отобража-
ется
3 — предупреждающее сообщение отобража-
ется
ПРИМЕЧАНИЕ
Для просмотра нескольких предупреждающих
сообщений, одновременно выведенных на инди-
кацию, воспользуйтесь кнопкой «Вверх/вниз».
Окно настроек ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности настройки выполняются
только во время стоянки. Настройки нельзя
изменить во время движения.
ПРИМЕЧАНИЕ
Для возврата в окно настроек нажмите
на кнопку «Назад».

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802

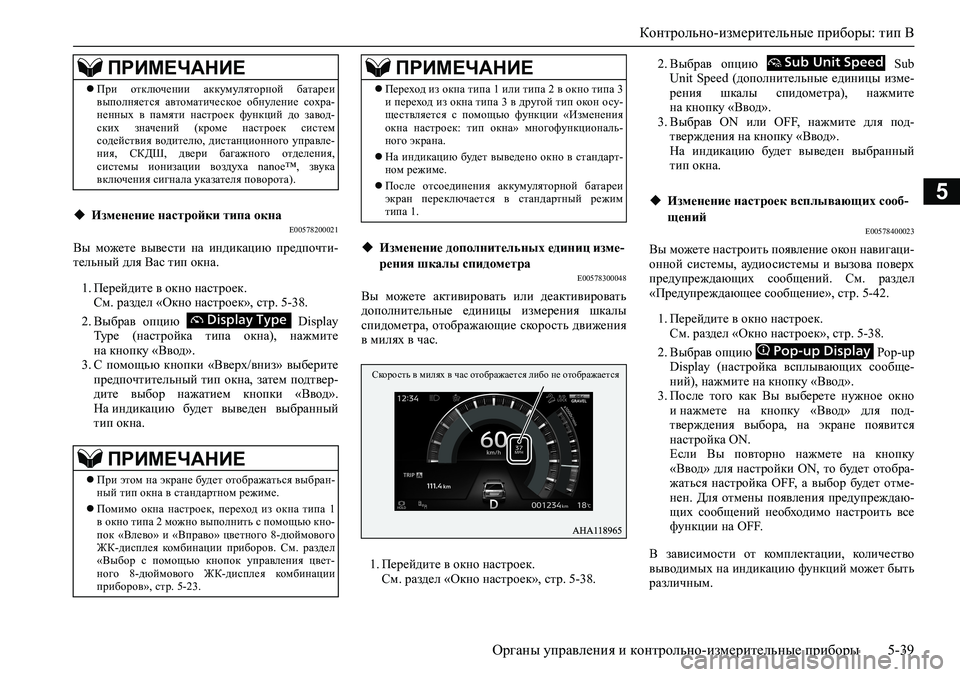

6a0275[ 5-39
5
E00578200021
Вы можете вывести на индикацию предпочти-
тельный для Вас тип окна.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Display
Type (настройка типа окна), нажмите
на кнопку «Ввод».
3. С помощью кнопки «Вверх/вниз» выберите
предпочтительный тип окна, затем подтвер-
дите выбор нажатием кнопки «Ввод».
На индикацию будет выведен выбранный
тип окна.
E00578300048
Вы можете активировать или деактивировать
дополнительные единицы измерения шкалы
спидометра, отображающие скорость движения
в милях в час.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.2. Выбрав опцию Sub
Unit Speed (дополнительные единицы изме-
рения шкалы спидометра), нажмите
на кнопку «Ввод».
3. Выбрав ON или OFF, нажмите для под-
тверждения на кнопку «Ввод».
На индикацию будет выведен выбранный
тип окна.
E00578400023
Вы можете настроить появление окон навигаци-
онной системы, аудиосистемы и вызова поверх
предупреждающих сообщений. См. раздел
«Предупреждающее сообщение», стр. 5-42.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Pop-up
Display (настройка всплывающих сообще-
ний), нажмите на кнопку «Ввод».
3. После того как Вы выберете нужное окно
и нажмете на кнопку «Ввод» для под-
тверждения выбора, на экране появится
настройка ON.
Если Вы повторно нажмете на кнопку
«Ввод» для настройки ON, то будет отобра-
жаться настройка OFF, а выбор будет отме-
нен. Для отмены появления предупреждаю-
щих сообщений необходимо настроить все
функции на OFF.
В зависимости от комплектации, количество
выводимых на индикацию функций может быть
различным.
При отключении аккумуляторной батареи
выполняется автоматическое обнуление сохра-
ненных в памяти настроек функций до завод-
ских значений (кроме настроек систем
содействия водителю, дистанционного управле-
ния, СКДШ, двери багажного отделения,
системы ионизации воздуха nanoe™, звука
включения сигнала указателя поворота).
Изменение настройки типа окна
ПРИМЕЧАНИЕ
При этом на экране будет отображаться выбран-
ный тип окна в стандартном режиме.
Помимо окна настроек, переход из окна типа 1
в окно типа 2 можно выполнить с помощью кно-
пок «Влево» и «Вправо» цветного 8-дюймового
ЖК-дисплея комбинации приборов. См. раздел
«Выбор с помощью кнопок управления цвет-
ного 8-дюймового ЖК-дисплея комбинации
приборов», стр. 5-23.
ПРИМЕЧАНИЕ
Переход из окна типа 1 или типа 2 в окно типа 3
и переход из окна типа 3 в другой тип окон осу-
ществляется с помощью функции «Изменения
окна настроек: тип окна» многофункциональ-
ного экрана.
На индикацию будет выведено окно в стандарт-
ном режиме.
После отсоединения аккумуляторной батареи
экран переключается в стандартный режим
типа 1.
Изменение дополнительных единиц изме-
рения шкалы спидометра
ПРИМЕЧАНИЕ
Скорость в милях в час отображается либо не отображается
Изменение настроек всплывающих сооб-
щений

Контрольно-измерительные приборы: тип B

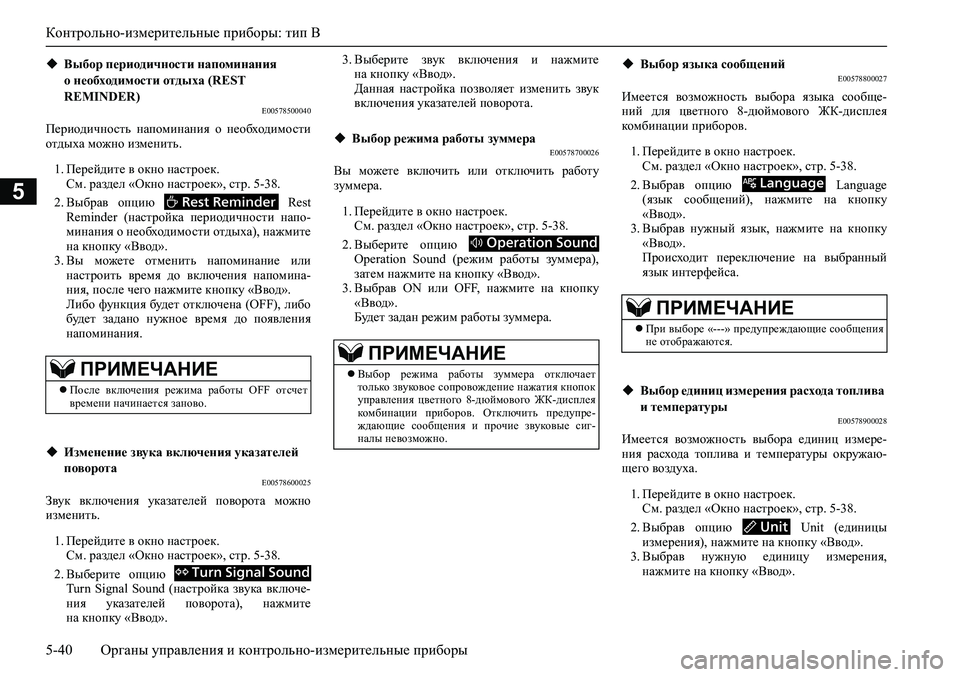

5-40 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00578500040
Периодичность напоминания о необходимости
отдыха можно изменить.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Rest
Reminder (настройка периодичности напо-
минания о необходимости отдыха), нажмите
на кнопку «Ввод».
3. Вы можете отменить напоминание или
настроить время до включения напомина-
ния, после чего нажмите кнопку «Ввод».
Либо функция будет отключена (OFF), либо
будет задано нужное время до появления
напоминания.
E00578600025
Звук включения указателей поворота можно
изменить.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выберите опцию
Turn Signal Sound (настройка звука включе-
ния указателей поворота), нажмите
на кнопку «Ввод».3. Выберите звук включения и нажмите
на кнопку «Ввод».
Данная настройка позволяет изменить звук
включения указателей поворота.
E00578700026
Вы можете включить или отключить работу
зуммера.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выберите опцию
Operation Sound (режим работы зуммера),
затем нажмите на кнопку «Ввод».
3. Выбрав ON или OFF, нажмите на кнопку
«Ввод».
Будет задан режим работы зуммера.
E00578800027
Имеется возможность выбора языка сообще-
ний для цветного 8-дюймового ЖК-дисплея
комбинации приборов.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Language
(язык сообщений), нажмите на кнопку
«Ввод».
3. Выбрав нужный язык, нажмите на кнопку
«Ввод».
Происходит переключение на выбранный
язык интерфейса.
E00578900028
Имеется возможность выбора единиц измере-
ния расхода топлива и температуры окружаю-
щего воздуха.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Unit (единицы
измерения), нажмите на кнопку «Ввод».
3. Выбрав нужную единицу измерения,
нажмите на кнопку «Ввод». Выбор периодичности напоминания
о необходимости отдыха (REST
REMINDER)
ПРИМЕЧАНИЕ
После включения режима работы OFF отсчет
времени начинается заново.
Изменение звука включения указателей
поворота
Выбор режима работы зуммера
ПРИМЕЧАНИЕ
Выбор режима работы зуммера отключает
только звуковое сопровождение нажатия кнопок
управления цветного 8-дюймового ЖК-дисплея
комбинации приборов. Отключить предупре-
ждающие сообщения и прочие звуковые сиг-
налы невозможно.
Выбор языка сообщений
ПРИМЕЧАНИЕ
При выборе «---» предупреждающие сообщения
не отображаются.
Выбор единиц измерения расхода топлива
и температуры

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802

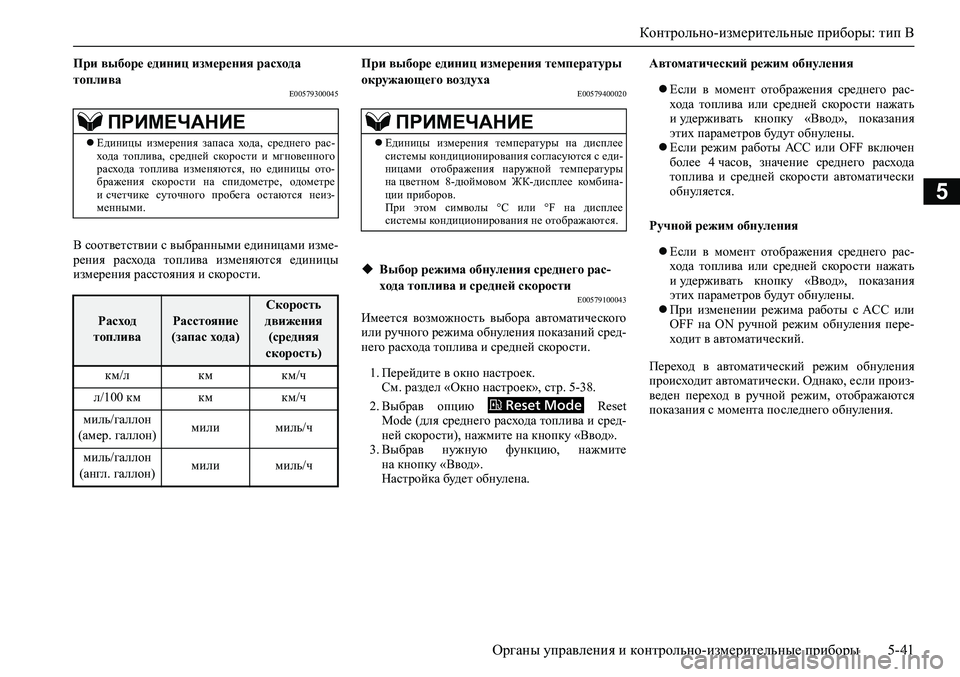

6a0275[ 5-41
5
E00579300045
В соответствии с выбранными единицами изме-
рения расхода топлива изменяются единицы
измерения расстояния и скорости.
E00579400020
E00579100043
Имеется возможность выбора автоматического
или ручного режима обнуления показаний сред-
него расхода топлива и средней скорости.
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Reset
Mode (для среднего расхода топлива и сред-
ней скорости), нажмите на кнопку «Ввод».
3. Выбрав нужную функцию, нажмите
на кнопку «Ввод».
Настройка будет обнулена.Если в момент отображения среднего рас-
хода топлива или средней скорости нажать
и удерживать кнопку «Ввод», показания
этих параметров будут обнулены.
Если режим работы АСС или OFF включен
более 4 часов, значение среднего расхода
топлива и средней скорости автоматически
обнуляется.
Если в момент отображения среднего рас-
хода топлива или средней скорости нажать
и удерживать кнопку «Ввод», показания
этих параметров будут обнулены.
При изменении режима работы с ACC или
OFF на ON ручной режим обнуления пере-
ходит в автоматический.
Переход в автоматический режим обнуления
происходит автоматически. Однако, если произ-
веден переход в ручной режим, отображаются
показания с момента последнего обнуления. При выборе единиц измерения расхода
топлива
ПРИМЕЧАНИЕ
Единицы измерения запаса хода, среднего рас-
хода топлива, средней скорости и мгновенного
расхода топлива изменяются, но единицы ото-
бражения скорости на спидометре, одометре
и счетчике суточного пробега остаются неиз-
менными.
Расход
топливаРасстояние
(запас хода)Скорость
движения
(средняя
скорость)
км/л км км/ч
л/100 км км км/ч
миль/галлон
(амер. галлон)мили миль/ч
миль/галлон
(англ. галлон)мили миль/ч
При выборе единиц измерения температуры
окружающего воздуха
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее
системы кондиционирования согласуются с еди-
ницами отображения наружной температуры
на цветном 8-дюймовом ЖК-дисплее комбина-
ции приборов.
При этом символы °C или °F на дисплее
системы кондиционирования не отображаются.
Выбор режима обнуления среднего рас-
хода топлива и средней скорости
Автоматический режим обнуления
Ручной режим обнуления

Контрольно-измерительные приборы: тип B

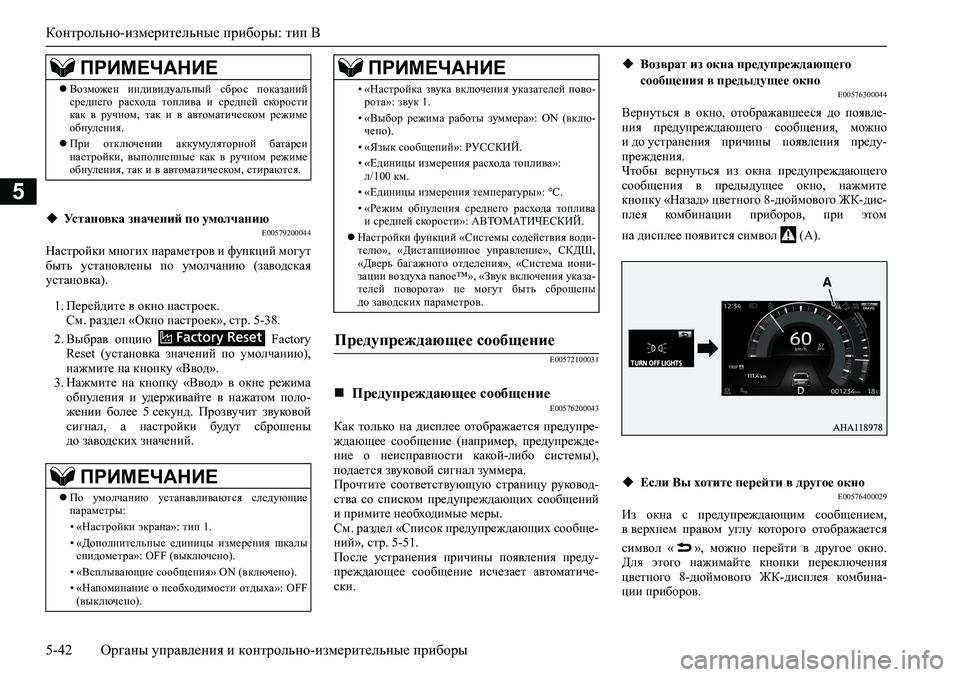

5-42 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00579200044
Настройки многих параметров и функций могут
быть установлены по умолчанию (заводская
установка).
1. Перейдите в окно настроек.
См. раздел «Окно настроек», стр. 5-38.
2. Выбрав опцию Factory
Reset (установка значений по умолчанию),
нажмите на кнопку «Ввод».
3. Нажмите на кнопку «Ввод» в окне режима
обнуления и удерживайте в нажатом поло-
жении более 5 секунд. Прозвучит звуковой
сигнал, а настройки будут сброшены
до заводских значений.
E00572100031
E00576200043
Как только на дисплее отображается предупре-
ждающее сообщение (например, предупрежде-
ние о неисправности какой-либо системы),
подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руковод-
ства со списком предупреждающих сообщений
и примите необходимые меры.
См. раздел «Список предупреждающих сообще-
ний», стр. 5-51.
После устранения причины появления преду-
преждающее сообщение исчезает автоматиче-
ски.
E00576300044
Вернуться в окно, отображавшееся до появле-
ния предупреждающего сообщения, можно
и до устранения причины появления преду-
преждения.
Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите
кнопку «Назад» цветного 8-дюймового ЖК-дис-
плея комбинации приборов, при этом
на дисплее появится символ (А).
E00576400029
Из окна с предупреждающим сообщением,
в верхнем правом углу которого отображается
символ « », можно перейти в другое окно.
Для этого нажимайте кнопки переключения
цветного 8-дюймового ЖК-дисплея комбина-
ции приборов.
ПРИМЕЧАНИЕ
Возможен индивидуальный сброс показаний
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном режиме
обнуления, так и в автоматическом, стираются.
Установка значений по умолчанию
ПРИМЕЧАНИЕ
По умолчанию устанавливаются следующие
параметры:
• «Настройки экрана»: тип 1.
• «Дополнительные единицы измерения шкалы
спидометра»: OFF (выключено).
• «Всплывающие сообщения» ON (включено).
• «Напоминание о необходимости отдыха»: OFF
(выключено).
• «Настройка звука включения указателей пово-
рота»: звук 1.
• «Выбор режима работы зуммера»: ON (вклю-
чено).
• «Язык сообщений»: РУССКИЙ.
• «Единицы измерения расхода топлива»:
л/100 км.
• «Единицы измерения температуры»: °C.
• «Режим обнуления среднего расхода топлива
и средней скорости»: АВТОМАТИЧЕСКИЙ.
Настройки функций «Системы содействия води-
телю», «Дистанционное управление», СКДШ,
«Дверь багажного отделения», «Система иони-
зации воздуха nanoe™», «Звук включения указа-
телей поворота» не могут быть сброшены
до заводских параметров.
Предупреждающее сообщение
Предупреждающее сообщение
ПРИМЕЧАНИЕВозврат из окна предупреждающего
сообщения в предыдущее окно
Если Вы хотите перейти в другое окно
