2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля 10-21
10
E01008100366
E01007802126
1. Перед заменой предохранителя отключите
соответствующую электрическую цепь
и включите режим работы OFF.
2. Извлеките из крышки блока предохраните-
лей в моторном отсеке съемник предохрани-
телей (А).3. По таблице номинальных токов предохра-
нителей проверьте соответствие предохра-
нителя, относящегося к неисправной цепи.
4. С помощью съемника вставьте в то же
гнездо в блоке предохранителей новый пре-
дохранитель, рассчитанный на тот же номи-
нальный ток.
E01003102163
Перед заменой лампы убедитесь, что данный
осветительный прибор выключен. Не дотраги-
вайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется
при нагреве лампы и оседает на отражателе,
поверхность которого тускнеет.

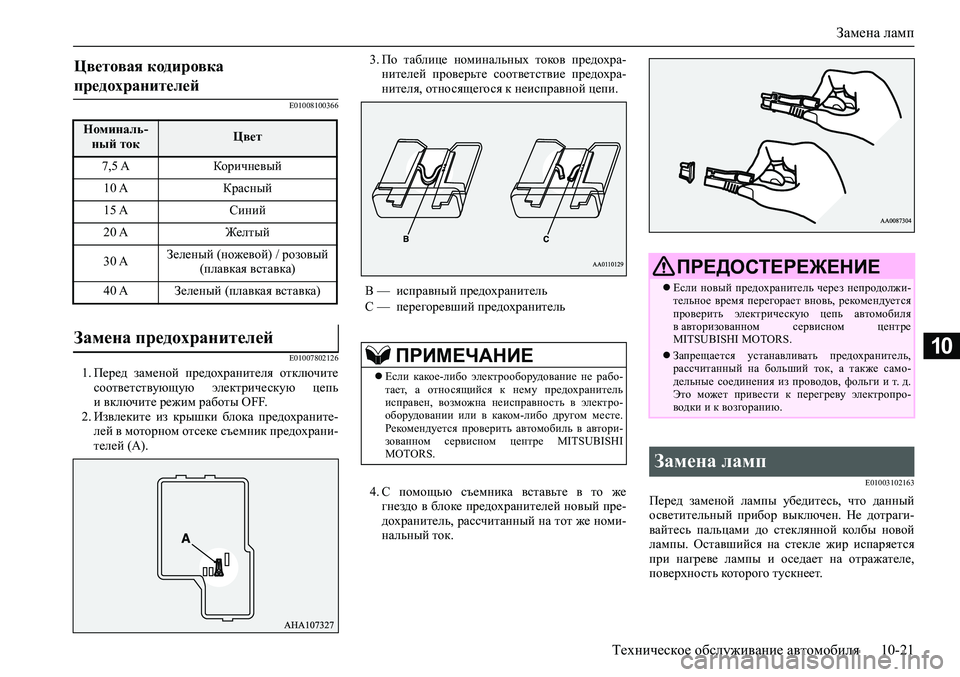

Цветовая кодировка
предохранителей
Номиналь-
ный токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
30 AЗеленый (ножевой) / розовый
(плавкая вставка)
40 A Зеленый (плавкая вставка)
Замена предохранителей
B — исправный предохранитель
C — перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не рабо-
тает, а относящийся к нему предохранитель
исправен, возможна неисправность в электро-
оборудовании или в каком-либо другом месте.
Рекомендуется проверить автомобиль в автори-
зованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжи-
тельное время перегорает вновь, рекомендуется
проверить электрическую цепь автомобиля
в авторизованном сервисном центре
MITSUBISHI MOTORS.
Запрещается устанавливать предохранитель,
рассчитанный на больший ток, а также само-
дельные соединения из проводов, фольги и т. д.
Это может привести к перегреву электропро-
водки и к возгоранию.
Замена ламп

Замена ламп
10-22 Техническое обслуживание автомобиля
10
E01003201718E01003305863

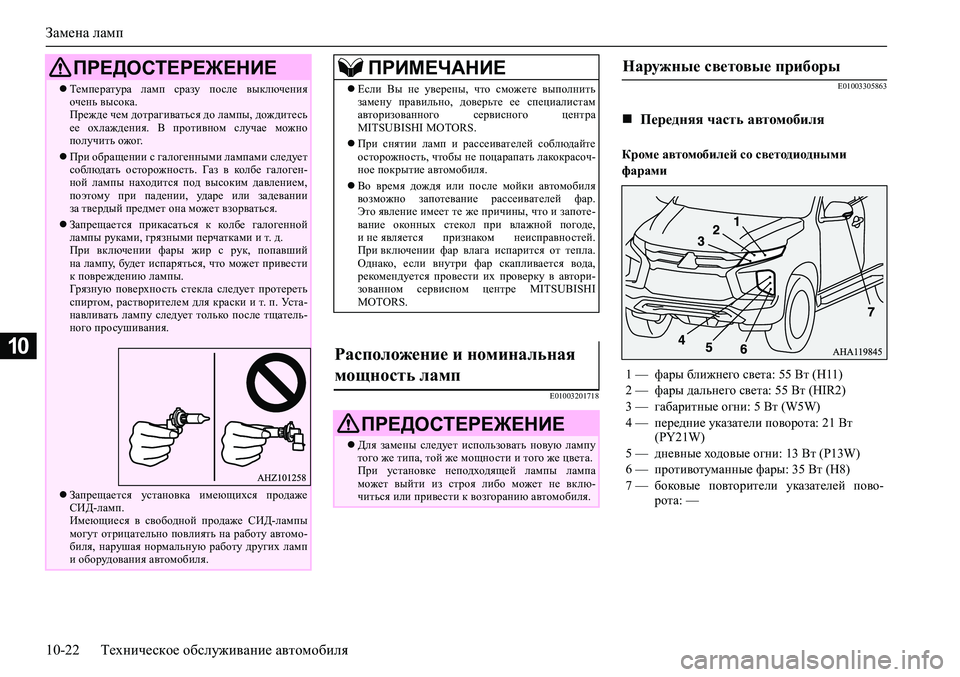

Кроме автомобилей со светодиодными
фарами
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения
очень высока.
Прежде чем дотрагиваться до лампы, дождитесь
ее охлаждения. В противном случае можно
получить ожог.
При обращении с галогенными лампами следует
соблюдать осторожность. Газ в колбе галоген-
ной лампы находится под высоким давлением,
поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
Запрещается прикасаться к колбе галогенной
лампы руками, грязными перчатками и т. д.
При включении фары жир с рук, попавший
на лампу, будет испаряться, что может привести
к повреждению лампы.
Грязную поверхность стекла следует протереть
спиртом, растворителем для краски и т. п. Уста-
навливать лампу следует только после тщатель-
ного просушивания.
Запрещается установка имеющихся продаже
СИД-ламп.
Имеющиеся в свободной продаже СИД-лампы
могут отрицательно повлиять на работу автомо-
биля, нарушая нормальную работу других ламп
и оборудования автомобиля.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете выполнить
замену правильно, доверьте ее специалистам
авторизованного сервисного центра
MITSUBISHI MOTORS.
При снятии ламп и рассеивателей соблюдайте
осторожность, чтобы не поцарапать лакокрасоч-
ное покрытие автомобиля.
Во время дождя или после мойки автомобиля
возможно запотевание рассеивателей фар.
Это явление имеет те же причины, что и запоте-
вание оконных стекол при влажной погоде,
и не является признаком неисправностей.
При включении фар влага испарится от тепла.
Однако, если внутри фар скапливается вода,
рекомендуется провести их проверку в автори-
зованном сервисном центре MITSUBISHI
MOTORS.
Расположение и номинальная
мощность ламп
ПРЕДОСТЕРЕЖЕНИЕ
Для замены следует использовать новую лампу
того же типа, той же мощности и того же цвета.
При установке неподходящей лампы лампа
может выйти из строя либо может не вклю-
читься или привести к возгоранию автомобиля.
Наружные световые приборы
Передняя часть автомобиля
1 — фары ближнего света: 55 Вт (H11)
2 — фары дальнего света: 55 Вт (HIR2)
3 — габаритные огни: 5 Вт (W5W)
4 — передние указатели поворота: 21 Вт
(PY21W)
5 — дневные ходовые огни: 13 Вт (P13W)
6 — противотуманные фары: 35 Вт (H8)
7 — боковые повторители указателей пово-
рота: —

Замена ламп
Техническое обслуживание автомобиля 10-23
10

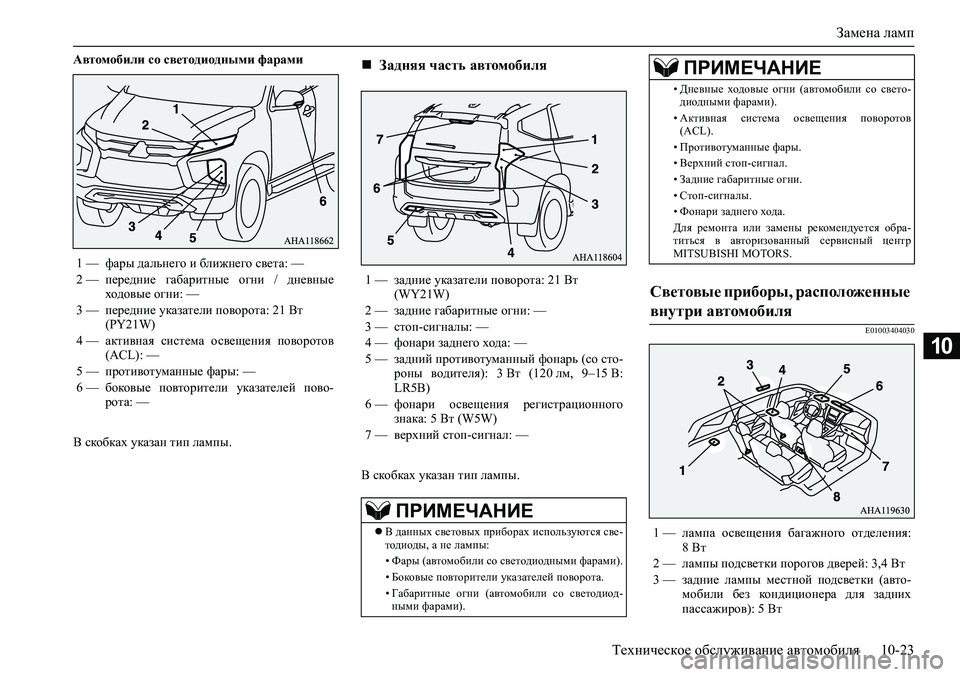

Автомобили со светодиодными фарами
В скобках указан тип лампы.
В скобках указан тип лампы.
E01003404030
1 — фары дальнего и ближнего света: —
2 — передние габаритные огни / дневные
ходовые огни: —
3 — передние указатели поворота: 21 Вт
(PY21W)
4 — активная система освещения поворотов
(ACL): —
5 — противотуманные фары: —
6 — боковые повторители указателей пово-
рота: —
Задняя часть автомобиля
1 — задние указатели поворота: 21 Вт
(WY21W)
2 — задние габаритные огни: —
3 — стоп-сигналы: —
4 — фонари заднего хода: —
5 — задний противотуманный фонарь (со сто-
роны водителя): 3 Вт (120 лм, 9–15 В:
LR5B)
6 — фонари освещения регистрационного
знака: 5 Вт (W5W)
7 — верхний стоп-сигнал: —
ПРИМЕЧАНИЕ
В данных световых приборах используются све-
тодиоды, а не лампы:
• Фары (автомобили со светодиодными фарами).
• Боковые повторители указателей поворота.
• Габаритные огни (автомобили со светодиод-
ными фарами).
• Дневные ходовые огни (автомобили со свето-
диодными фарами).
• Активная система освещения поворотов
(ACL).
• Противотуманные фары.
• Верхний стоп-сигнал.
• Задние габаритные огни.
• Стоп-сигналы.
• Фонари заднего хода.
Для ремонта или замены рекомендуется обра-
титься в авторизованный сервисный центр
MITSUBISHI MOTORS.
Световые приборы, расположенные
внутри автомобиля
1 — лампа освещения багажного отделения:
8 Вт
2 — лампы подсветки порогов дверей: 3,4 Вт
3 — задние лампы местной подсветки (авто-
мобили без кондиционера для задних
пассажиров): 5 Вт
ПРИМЕЧАНИЕ

Замена ламп
10-24 Техническое обслуживание автомобиля
10
E01003502750

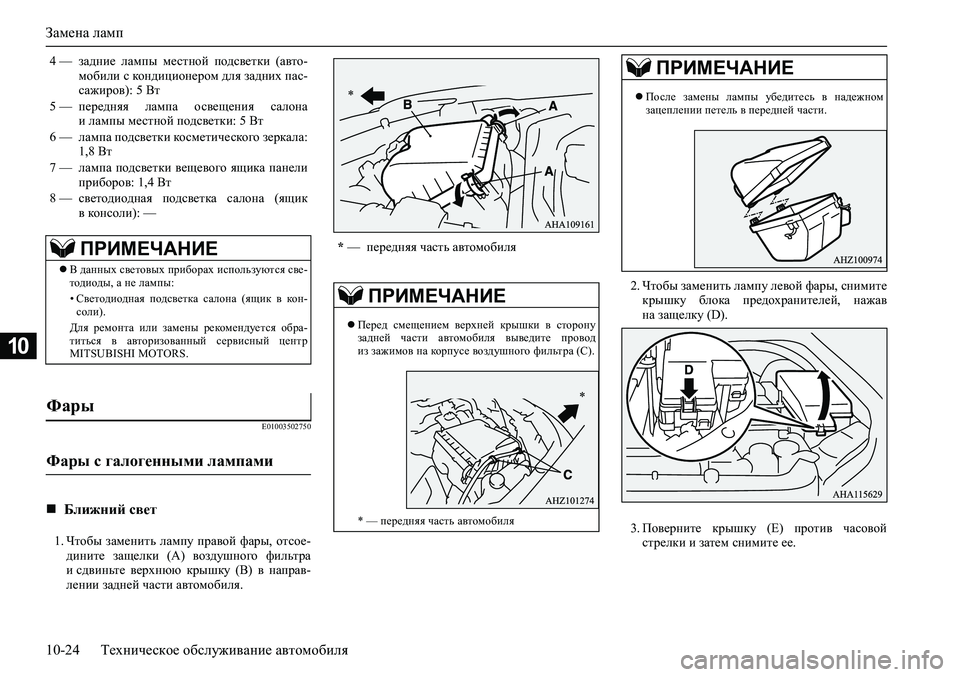

1. Чтобы заменить лампу правой фары, отсое-
дините защелки (А) воздушного фильтра
и сдвиньте верхнюю крышку (B) в направ-
лении задней части автомобиля.2. Чтобы заменить лампу левой фары, снимите
крышку блока предохранителей, нажав
на защелку (D).
3. Поверните крышку (E) против часовой
стрелки и затем снимите ее. 4 — задние лампы местной подсветки (авто-
мобили с кондиционером для задних пас-
сажиров): 5 Вт
5 — передняя лампа освещения салона
и лампы местной подсветки: 5 Вт
6 — лампа подсветки косметического зеркала:
1,8 Вт
7 — лампа подсветки вещевого ящика панели
приборов: 1,4 Вт
8 — светодиодная подсветка салона (ящик
в консоли): —
ПРИМЕЧАНИЕ
В данных световых приборах используются све-
тодиоды, а не лампы:
• Светодиодная подсветка салона (ящик в кон-
соли).
Для ремонта или замены рекомендуется обра-
титься в авторизованный сервисный центр
MITSUBISHI MOTORS.
Фары
Фары с галогенными лампами
Ближний свет
* — передняя часть автомобиля
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону
задней части автомобиля выведите провод
из зажимов на корпусе воздушного фильтра (С).
* — передняя часть автомобиля
*
*
После замены лампы убедитесь в надежном
зацеплении петель в передней части.
ПРИМЕЧАНИЕ

Замена ламп
Техническое обслуживание автомобиля 10-25
10

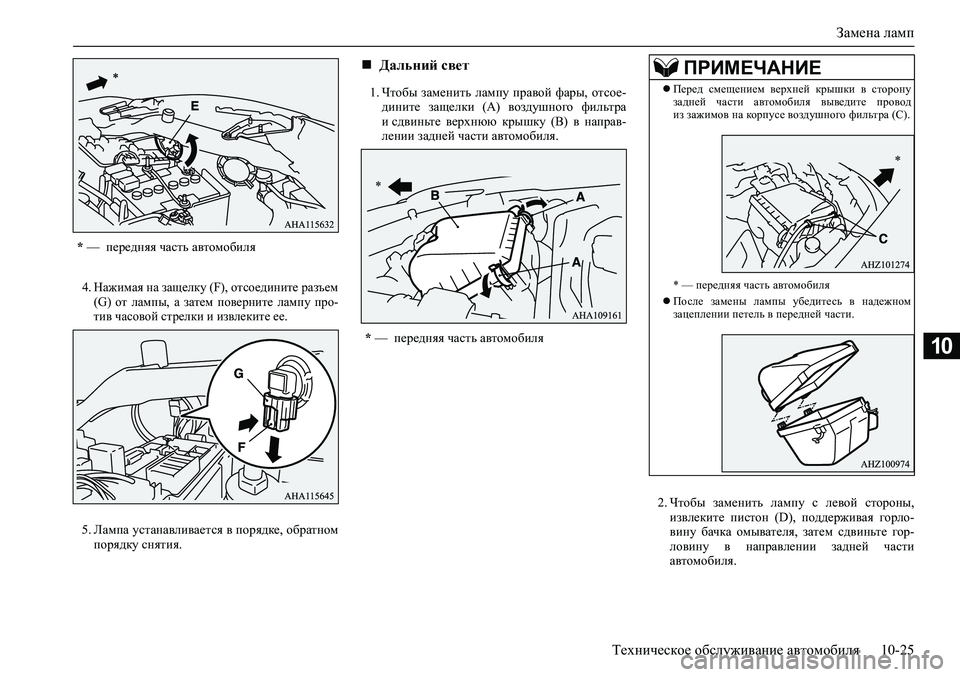

4. Нажимая на защелку (F), отсоедините разъем
(G) от лампы, а затем поверните лампу про-
тив часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном
порядку снятия.1. Чтобы заменить лампу правой фары, отсое-
дините защелки (А) воздушного фильтра
и сдвиньте верхнюю крышку (B) в направ-
лении задней части автомобиля.
2. Чтобы заменить лампу с левой стороны,
извлеките пистон (D), поддерживая горло-
вину бачка омывателя, затем сдвиньте гор-
ловину в направлении задней части
автомобиля. * — передняя часть автомобиля
Дальний свет
* — передняя часть автомобиля
*
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону
задней части автомобиля выведите провод
из зажимов на корпусе воздушного фильтра (С).
* — передняя часть автомобиля
После замены лампы убедитесь в надежном
зацеплении петель в передней части.
*

Замена ламп
10-26 Техническое обслуживание автомобиля
10

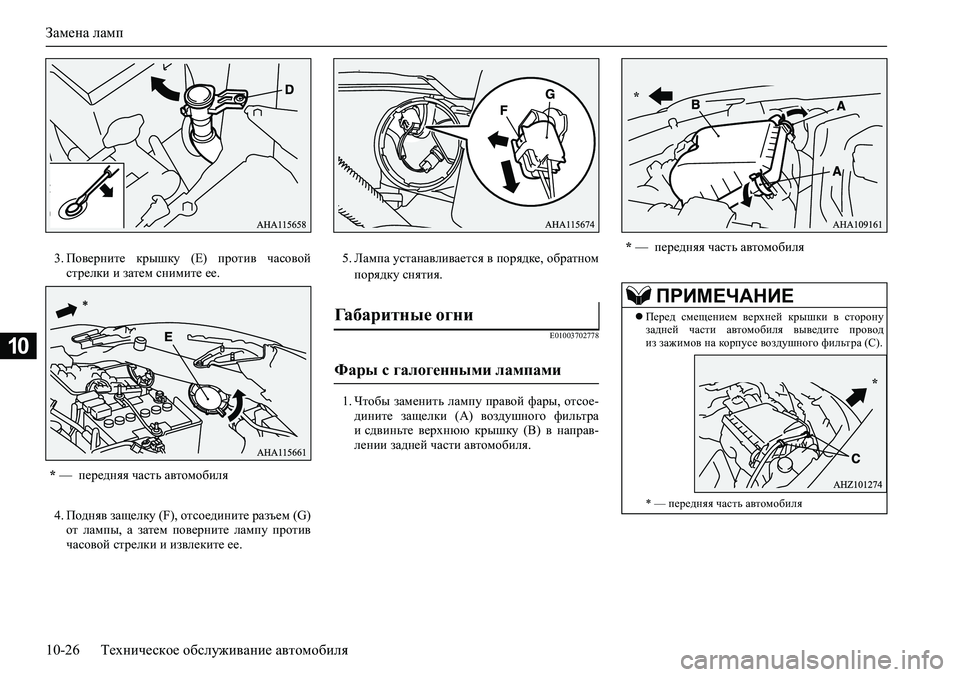

3. Поверните крышку (E) против часовой
стрелки и затем снимите ее.
4. Подняв защелку (F), отсоедините разъем (G)
от лампы, а затем поверните лампу против
часовой стрелки и извлеките ее.5. Лампа устанавливается в порядке, обратном
порядку снятия.
E01003702778
1. Чтобы заменить лампу правой фары, отсое-
дините защелки (А) воздушного фильтра
и сдвиньте верхнюю крышку (B) в направ-
лении задней части автомобиля.
* — передняя часть автомобиля
Габаритные огни
Фары с галогенными лампами
* — передняя часть автомобиля
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону
задней части автомобиля выведите провод
из зажимов на корпусе воздушного фильтра (С).
* — передняя часть автомобиля
*
*

Замена ламп
Техническое обслуживание автомобиля 10-27
10

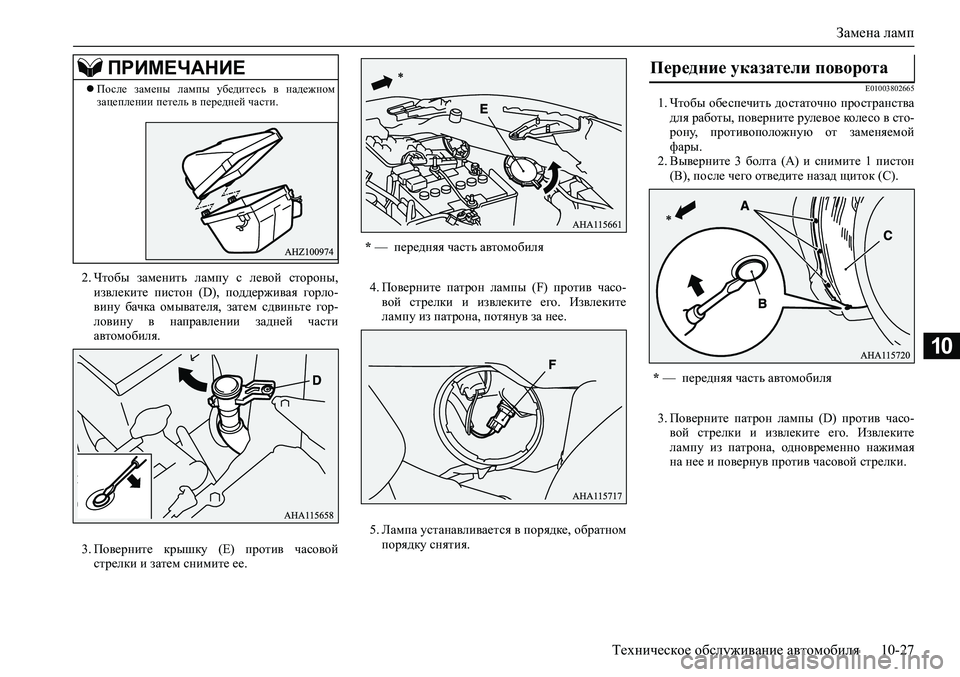

2. Чтобы заменить лампу с левой стороны,
извлеките пистон (D), поддерживая горло-
вину бачка омывателя, затем сдвиньте гор-
ловину в направлении задней части
автомобиля.
3. Поверните крышку (E) против часовой
стрелки и затем снимите ее.4. Поверните патрон лампы (F) против часо-
вой стрелки и извлеките его. Извлеките
лампу из патрона, потянув за нее.
5. Лампа устанавливается в порядке, обратном
порядку снятия.
E010038026651. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо в сто-
рону, противоположную от заменяемой
фары.
2. Выверните 3 болта (A) и снимите 1 пистон
(B), после чего отведите назад щиток (C).
3. Поверните патрон лампы (D) против часо-
вой стрелки и извлеките его. Извлеките
лампу из патрона, одновременно нажимая
на нее и повернув против часовой стрелки.После замены лампы убедитесь в надежном
зацеплении петель в передней части.
ПРИМЕЧАНИЕ
* — передняя часть автомобиля
Передние указатели поворота
* — передняя часть автомобиля

Замена ламп
10-28 Техническое обслуживание автомобиля
10

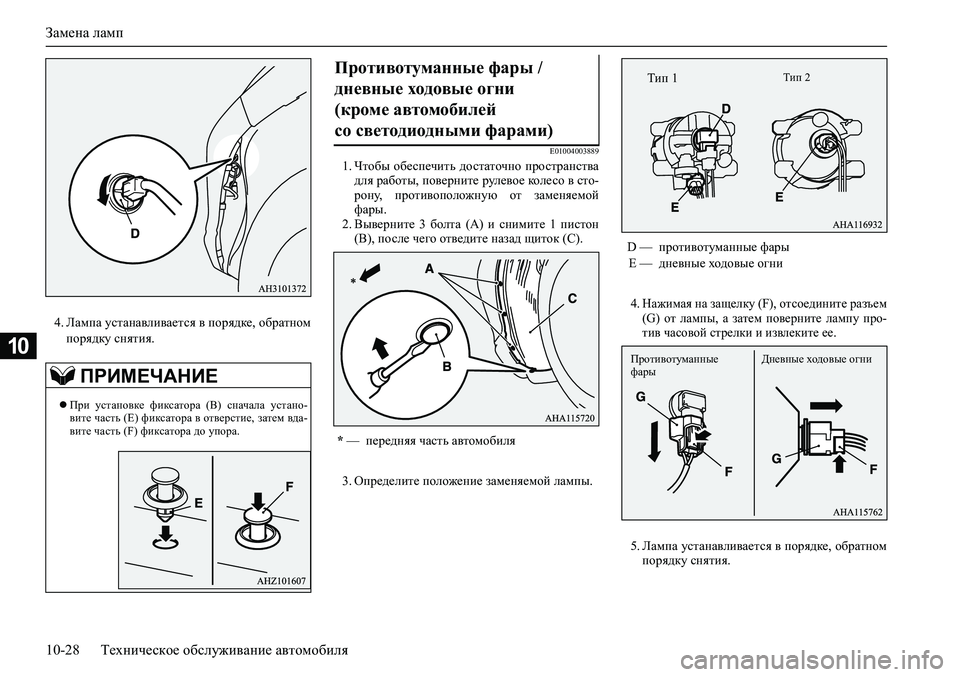

4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010040038891. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо в сто-
рону, противоположную от заменяемой
фары.
2. Выверните 3 болта (A) и снимите 1 пистон
(B), после чего отведите назад щиток (C).
3. Определите положение заменяемой лампы.
4. Нажимая на защелку (F), отсоедините разъем
(G) от лампы, а затем поверните лампу про-
тив часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
При установке фиксатора (B) сначала устано-
вите часть (E) фиксатора в отверстие, затем вда-
вите часть (F) фиксатора до упора.
Противотуманные фары /
дневные ходовые огни
(кроме автомобилей
со светодиодными фарами)
* — передняя часть автомобиля
D — противотуманные фары
E — дневные ходовые огни
Тип 1Тип 2
Противотуманные
фарыДневные ходовые огни
