2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

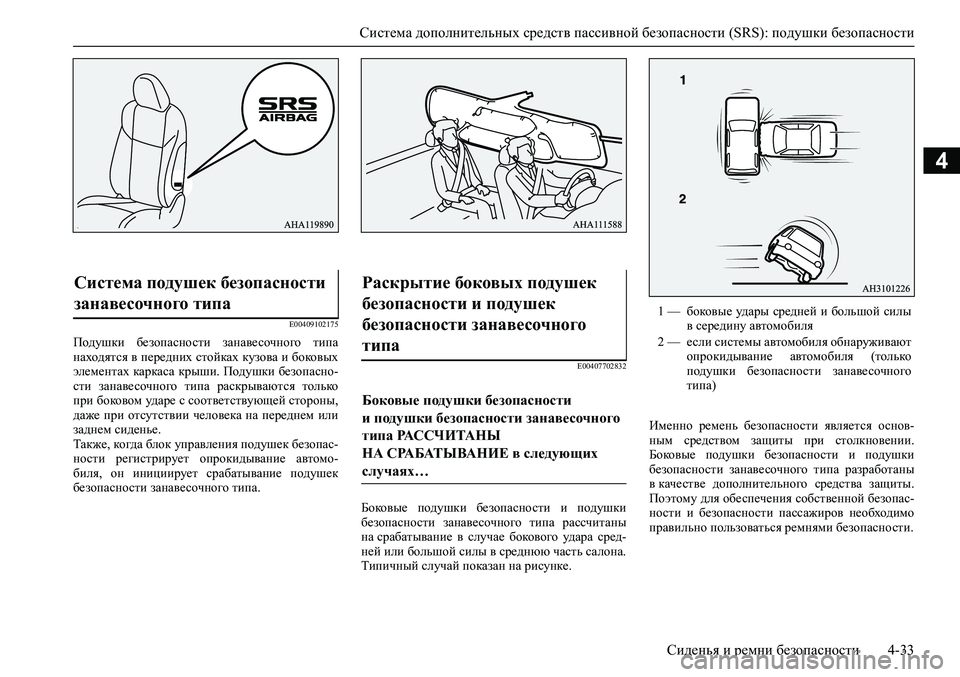

Сиденья и ремни безопасности 4-33
4
E00409102175
Подушки безопасности занавесочного типа
находятся в передних стойках кузова и боковых
элементах каркаса крыши. Подушки безопасно-
сти занавесочного типа раскрываются только
при боковом ударе с соответствующей стороны,
даже при отсутствии человека на переднем или
заднем сиденье.
Также, когда блок управления подушек безопас-
ности регистрирует опрокидывание автомо-
биля, он инициирует срабатывание подушек
безопасности занавесочного типа.
E00407702832
Боковые подушки безопасности и подушки
безопасности занавесочного типа рассчитаны
на срабатывание в случае бокового удара сред-
ней или большой силы в среднюю часть салона.
Типичный случай показан на рисунке.Именно ремень безопасности является основ-
ным средством защиты при столкновении.
Боковые подушки безопасности и подушки
безопасности занавесочного типа разработаны
в качестве дополнительного средства защиты.
Поэтому для обеспечения собственной безопас-
ности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.
Система подушек безопасности
занавесочного типа Раскрытие боковых подушек
безопасности и подушек
безопасности занавесочного
типа
Боковые подушки безопасности
и подушки безопасности занавесочного
типа РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях…
1 — боковые удары средней и большой силы
в середину автомобиля
2 — если системы автомобиля обнаруживают
опрокидывание автомобиля (только
подушки безопасности занавесочного
типа)

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

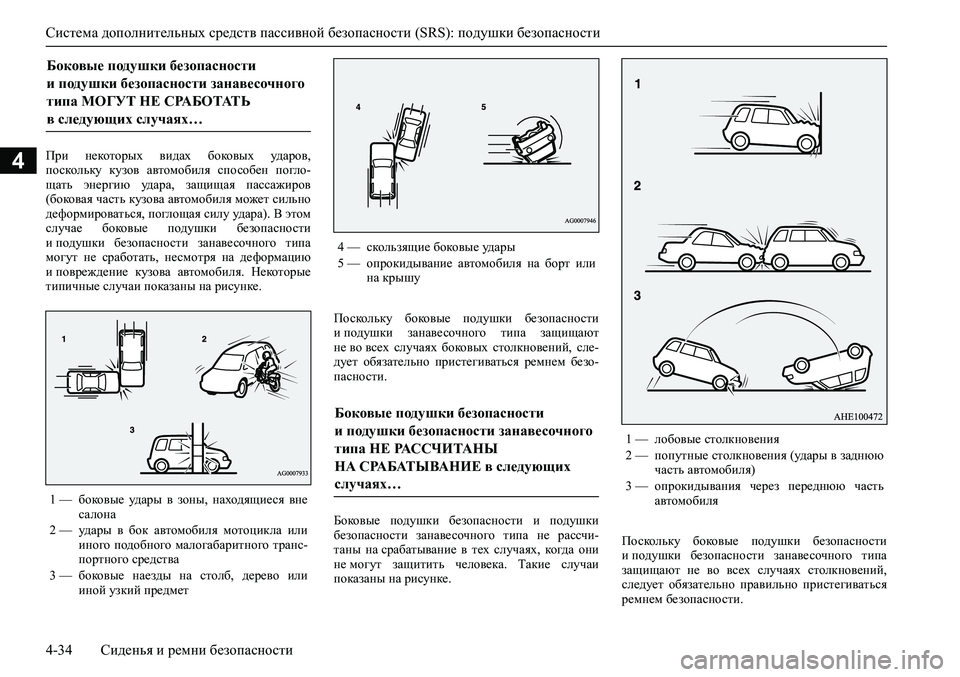

4-34 Сиденья и ремни безопасности
4При некоторых видах боковых ударов,
поскольку кузов автомобиля способен погло-
щать энергию удара, защищая пассажиров
(боковая часть кузова автомобиля может сильно
деформироваться, поглощая силу удара). В этом
случае боковые подушки безопасности
и подушки безопасности занавесочного типа
могут не сработать, несмотря на деформацию
и повреждение кузова автомобиля. Некоторые
типичные случаи показаны на рисунке.
Поскольку боковые подушки безопасности
и подушки занавесочного типа защищают
не во всех случаях боковых столкновений, сле-
дует обязательно пристегиваться ремнем безо-
пасности.
Боковые подушки безопасности и подушки
безопасности занавесочного типа не рассчи-
таны на срабатывание в тех случаях, когда они
не могут защитить человека. Такие случаи
показаны на рисунке.Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться
ремнем безопасности.
Боковые подушки безопасности
и подушки безопасности занавесочного
типа МОГУТ НЕ СРАБОТАТЬ
в следующих случаях…
1 — боковые удары в зоны, находящиеся вне
салона
2 — удары в бок автомобиля мотоцикла или
иного подобного малогабаритного транс-
портного средства
3 — боковые наезды на столб, дерево или
иной узкий предмет
4 — скользящие боковые удары
5 — опрокидывание автомобиля на борт или
на крышу
Боковые подушки безопасности
и подушки безопасности занавесочного
типа НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях…
1 — лобовые столкновения
2 — попутные столкновения (удары в заднюю
часть автомобиля)
3 — опрокидывания через переднюю часть
автомобиля

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

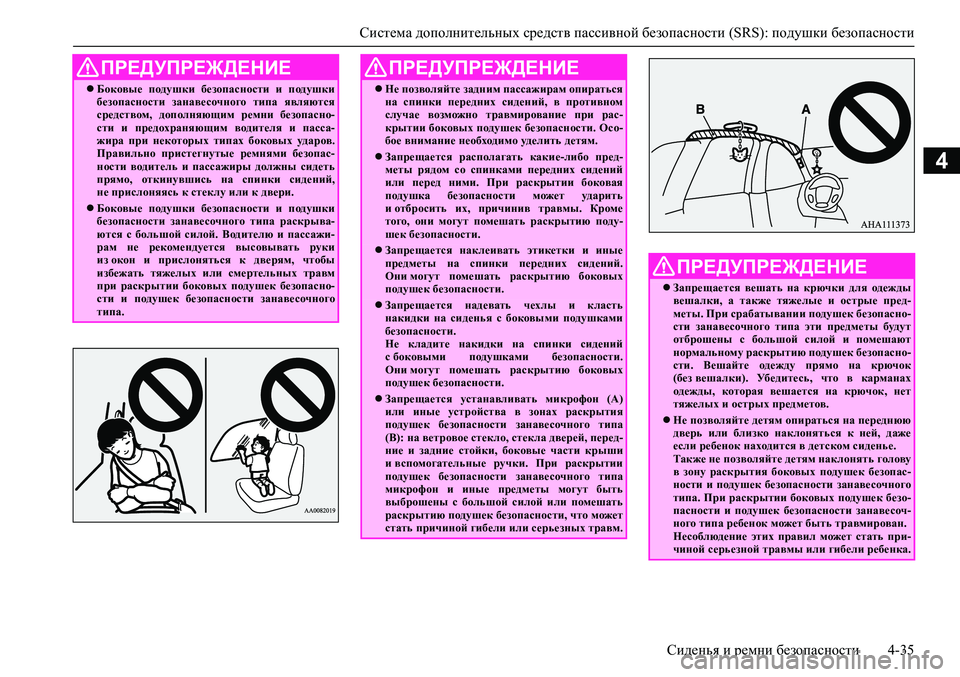

Сиденья и ремни безопасности 4-35
4
ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности и подушки
безопасности занавесочного типа являются
средством, дополняющим ремни безопасно-
сти и предохраняющим водителя и пасса-
жира при некоторых типах боковых ударов.
Правильно пристегнутые ремнями безопас-
ности водитель и пассажиры должны сидеть
прямо, откинувшись на спинки сидений,
не прислоняясь к стеклу или к двери.
Боковые подушки безопасности и подушки
безопасности занавесочного типа раскрыва-
ются с большой силой. Водителю и пассажи-
рам не рекомендуется высовывать руки
из окон и прислоняться к дверям, чтобы
избежать тяжелых или смертельных травм
при раскрытии боковых подушек безопасно-
сти и подушек безопасности занавесочного
типа.
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте задним пассажирам опираться
на спинки передних сидений, в противном
случае возможно травмирование при рас-
крытии боковых подушек безопасности. Осо-
бое внимание необходимо уделить детям.
Запрещается располагать какие-либо пред-
меты рядом со спинками передних сидений
или перед ними. При раскрытии боковая
подушка безопасности может ударить
и отбросить их, причинив травмы. Кроме
того, они могут помешать раскрытию поду-
шек безопасности.
Запрещается наклеивать этикетки и иные
предметы на спинки передних сидений.
Они могут помешать раскрытию боковых
подушек безопасности.
Запрещается надевать чехлы и класть
накидки на сиденья с боковыми подушками
безопасности.
Не кладите накидки на спинки сидений
с боковыми подушками безопасности.
Они могут помешать раскрытию боковых
подушек безопасности.
Запрещается устанавливать микрофон (А)
или иные устройства в зонах раскрытия
подушек безопасности занавесочного типа
(В): на ветровое стекло, стекла дверей, перед-
ние и задние стойки, боковые части крыши
и вспомогательные ручки. При раскрытии
подушек безопасности занавесочного типа
микрофон и иные предметы могут быть
выброшены с большой силой или помешать
раскрытию подушек безопасности, что может
стать причиной гибели или серьезных травм.
ПРЕДУПРЕЖДЕНИЕ
Запрещается вешать на крючки для одежды
вешалки, а также тяжелые и острые пред-
меты. При срабатывании подушек безопасно-
сти занавесочного типа эти предметы будут
отброшены с большой силой и помешают
нормальному раскрытию подушек безопасно-
сти. Вешайте одежду прямо на крючок
(без вешалки). Убедитесь, что в карманах
одежды, которая вешается на крючок, нет
тяжелых и острых предметов.
Не позволяйте детям опираться на переднюю
дверь или близко наклоняться к ней, даже
если ребенок находится в детском сиденье.
Также не позволяйте детям наклонять голову
в зону раскрытия боковых подушек безопас-
ности и подушек безопасности занавесочного
типа. При раскрытии боковых подушек безо-
пасности и подушек безопасности занавесоч-
ного типа ребенок может быть травмирован.
Несоблюдение этих правил может стать при-
чиной серьезной травмы или гибели ребенка.

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

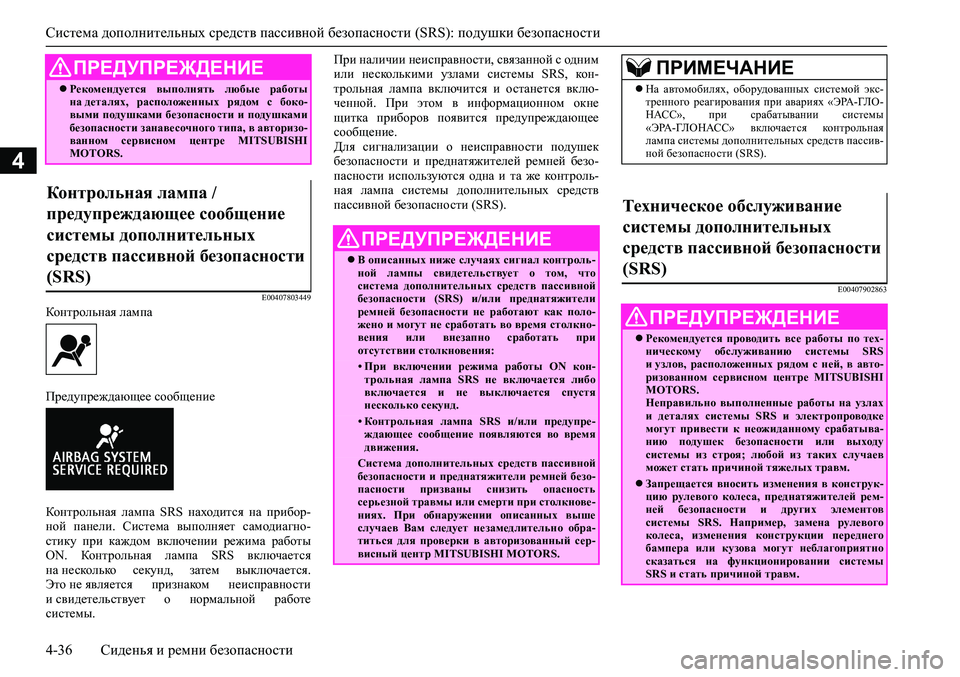

4-36 Сиденья и ремни безопасности
4
E00407803449Контрольная лампа
Предупреждающее сообщение
Контрольная лампа SRS находится на прибор-
ной панели. Система выполняет самодиагно-
стику при каждом включении режима работы
ON. Контрольная лампа SRS включается
на несколько секунд, затем выключается.
Это не является признаком неисправности
и свидетельствует о нормальной работе
системы.При наличии неисправности, связанной с одним
или несколькими узлами системы SRS, кон-
трольная лампа включится и останется вклю-
ченной. При этом в информационном окне
щитка приборов появится предупреждающее
сообщение.
Для сигнализации о неисправности подушек
безопасности и преднатяжителей ремней безо-
пасности используются одна и та же контроль-
ная лампа системы дополнительных средств
пассивной безопасности (SRS).
E00407902863
Рекомендуется выполнять любые работы
на деталях, расположенных рядом с боко-
выми подушками безопасности и подушками
безопасности занавесочного типа, в авторизо-
ванном сервисном центре MITSUBISHI
MOTORS.
Контрольная лампа /
предупреждающее сообщение
системы дополнительных
средств пассивной безопасности
(SRS)
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
В описанных ниже случаях сигнал контроль-
ной лампы свидетельствует о том, что
система дополнительных средств пассивной
безопасности (SRS) и/или преднатяжители
ремней безопасности не работают как поло-
жено и могут не сработать во время столкно-
вения или внезапно сработать при
отсутствии столкновения:
• При включении режима работы ON кон-
трольная лампа SRS не включается либо
включается и не выключается спустя
несколько секунд.
• Контрольная лампа SRS и/или предупре-
ждающее сообщение появляются во время
движения.
Система дополнительных средств пассивной
безопасности и преднатяжители ремней безо-
пасности призваны снизить опасность
серьезной травмы или смерти при столкнове-
ниях. При обнаружении описанных выше
случаев Вам следует незамедлительно обра-
титься для проверки в авторизованный сер-
висный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
На автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛО-
НАСС», при срабатывании системы
«ЭРА-ГЛОНАСС» включается контрольная
лампа системы дополнительных средств пассив-
ной безопасности (SRS).
Техническое обслуживание
системы дополнительных
средств пассивной безопасности
(SRS)
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы по тех-
ническому обслуживанию системы SRS
и узлов, расположенных рядом с ней, в авто-
ризованном сервисном центре MITSUBISHI
MOTORS.
Неправильно выполненные работы на узлах
и деталях системы SRS и электропроводке
могут привести к неожиданному срабатыва-
нию подушек безопасности или выходу
системы из строя; любой из таких случаев
может стать причиной тяжелых травм.
Запрещается вносить изменения в конструк-
цию рулевого колеса, преднатяжителей рем-
ней безопасности и других элементов
системы SRS. Например, замена рулевого
колеса, изменения конструкции переднего
бампера или кузова могут неблагоприятно
сказаться на функционировании системы
SRS и стать причиной травм.

<024b0262026b026c025f0266025a0003025e026802690268026502670262026c025f0265027602670275026f0003026b026a025f025e026b026c025c00030269025a026b026b0262025c0267026802630003025b025f026102680269025a026b0267026802
6b026c02620003000b003600350036000c001d000302690268[душки безопасности

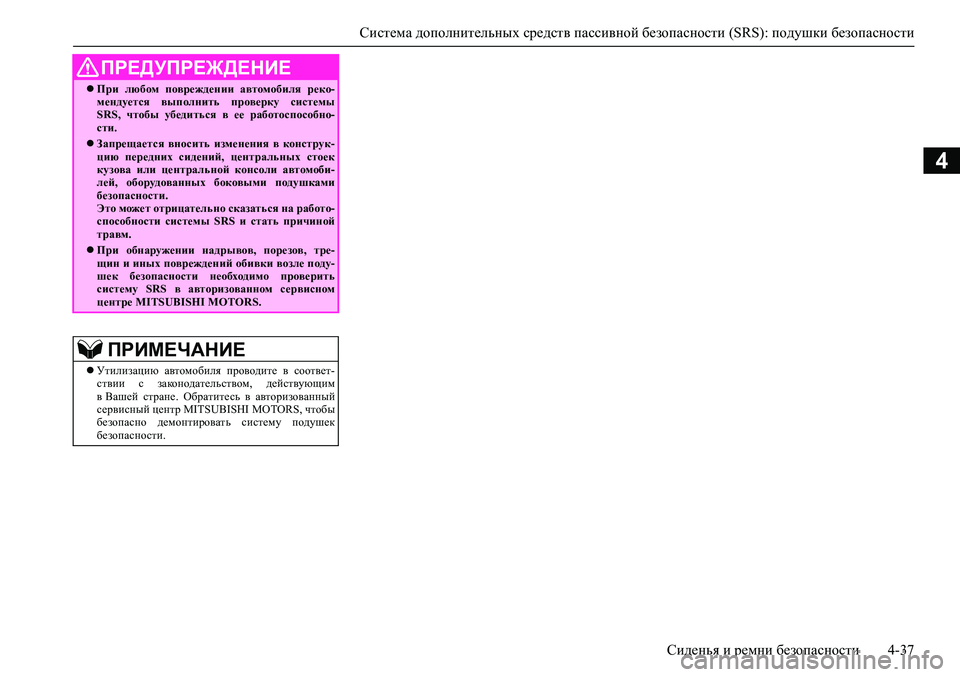

Сиденья и ремни безопасности 4-37
4
При любом повреждении автомобиля реко-
мендуется выполнить проверку системы
SRS, чтобы убедиться в ее работоспособно-
сти.
Запрещается вносить изменения в конструк-
цию передних сидений, центральных стоек
кузова или центральной консоли автомоби-
лей, оборудованных боковыми подушками
безопасности.
Это может отрицательно сказаться на работо-
способности системы SRS и стать причиной
травм.
При обнаружении надрывов, порезов, тре-
щин и иных повреждений обивки возле поду-
шек безопасности необходимо проверить
систему SRS в авторизованном сервисном
центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Утилизацию автомобиля проводите в соответ-
ствии с законодательством, действующим
в Вашей стране. Обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS, чтобы
безопасно демонтировать систему подушек
безопасности.
ПРЕДУПРЕЖДЕНИЕ

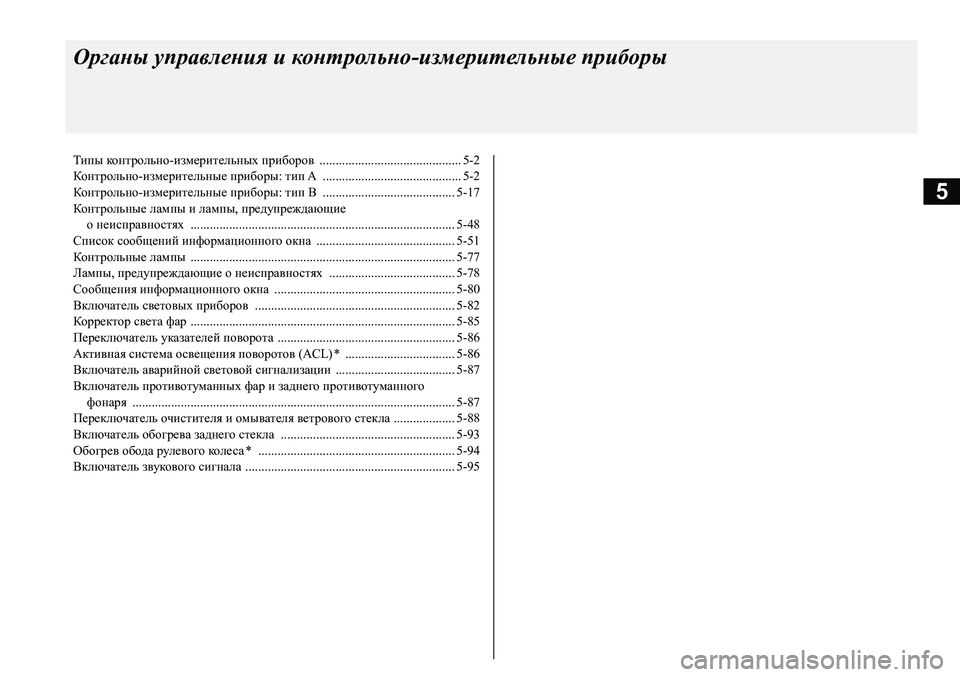

5
Органы управления и контрольно-измерительные приборы
Типы контрольно-измерительных приборов ............................................ 5-2
Контрольно-измерительные приборы: тип A ........................................... 5-2
Контрольно-измерительные приборы: тип B ......................................... 5-17
Контрольные лампы и лампы, предупреждающие
о неисправностях .................................................................................. 5-48
Список сообщений информационного окна ........................................... 5-51
Контрольные лампы .................................................................................. 5-77
Лампы, предупреждающие о неисправностях ....................................... 5-78
Сообщения информационного окна ........................................................ 5-80
Включатель световых приборов .............................................................. 5-82
Корректор света фар .................................................................................. 5-85
Переключатель указателей поворота ....................................................... 5-86
Активная система освещения поворотов (ACL) * .................................. 5-86
Включатель аварийной световой сигнализации ..................................... 5-87
Включатель противотуманных фар и заднего противотуманного
фонаря <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
1100110011001100110011[............................................ 5-87
Переключатель очистителя и омывателя ветрового стекла ................... 5-88
Включатель обогрева заднего стекла ...................................................... 5-93
Обогрев обода рулевого колеса * ............................................................. 5-94
Включатель звукового сигнала ................................................................. 5-95

Типы контрольно-измерительных приборов
5-2 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00569700033
Тип A (см. стр. 5-2)
Тип B (см. стр. 5-17)
E00500103226
E00531301422
При каждом нажатии этой кнопки регулятора
яркости раздается звуковой сигнал и изменяется
яркость подсветки панели приборов.
Типы контрольно-измери-
тельных приборов Контрольно-измерительные
приборы: тип A
1 — тахометр
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
2 — многофункциональный дисплей 
стр. 5-3;
список сообщений информационного
окна  стр. 5-51
3 — спидометр (км/ч)
4 — кнопка регулятора яркости  стр. 5-2
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы
стрелка тахометра заходила в красную зону
(чрезмерно высокие обороты двигателя).
Регулировка яркости подсветки
панели приборов
1 — яркость подсветки
2 — кнопка регулятора яркости
