2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Моторное масло
Техническое обслуживание автомобиля 10-5
10
E01000405472
Качество используемого моторного масла ока-
зывает существенное влияние на технические
характеристики двигателя, его срок службы
и пусковые свойства. Следует использовать
масло только рекомендованного качества
и соответствующей вязкости.
В процессе нормальной работы все двигатели
расходуют некоторое количество масла. Еже-
дневно перед поездкой проверяйте уровень
масла в двигателе.1. Остановите автомобиль на ровной горизон-
тальной площадке.
2. Выключите двигатель.
3. Подождите несколько минут.
4. Извлеките маслоизмерительный щуп
и протрите его чистой ветошью.
5. Вставьте щуп до упора.
6. Извлеките щуп и определите уровень масла,
который должен находиться между двумя
отметками на щупе.
7. Если уровень масла ниже допустимого, сни-
мите пробку с маслозаливной горловины
клапанной крышки и долейте масло до уста-
новленного уровня. Не заливайте излишнее
количество масла, т. к. это приведет
к повреждению двигателя. Используйте
только рекомендованное моторное масло
и не смешивайте масла разных типов.
8. После доливки масла плотно закройте
пробку маслозаливной горловины.
9. Проверьте уровень масла, повторив
пункты 4–6.
Моторное масло
Проверка уровня и заправка
моторного масла
A — минимальный уровень
B — максимальный уровень
C — отметка замены масла
ПРИМЕЧАНИЕ
Проверьте или доведите до нормы уровень
масла в двигателе, действуя следующим обра-
зом:
• При проверке уровня масла в пункте 6 вверху,
следует проверять его по нижней стороне
щупа, поскольку уровень масла виден по-раз-
ному на обеих сторонах щупа.
• На автомобилях без фильтра твердых частиц
(DPF) уровень масла должен находиться
между отметками (A) и (B) на щупе.
• На автомобилях с фильтром твердых частиц
(DPF) уровень масла должен находиться
между отметками (A) и (С) на щупе.
Если уровень масла на щупе выше отметки
замены масла (С), замените масло как можно
скорее.
Затем уровень масла следует довести
до отметки максимального уровня (B).
• На автомобилях с фильтром твердых частиц
DPF уровень масла повышается из-за некото-
рого количества топлива, которое смешивается
с маслом при регенерации (сжигании твердых
частиц) фильтра DPF. Это не является призна-
ком неисправности.
Уровень масла в двигателе может повыситься
при следующих условиях:
– Частое движение на подъем и под уклон.
– Частое движение на больших высотах.
– Регулярная и продолжительна работа двига-
теля на холостом ходу.
– Частая эксплуатация в условиях транспорт-
ных заторов.
Рекомендуется регулярно проверять уровень
масла в двигателе.
При эксплуатации автомобиля в тяжелых усло-
виях моторное масло быстро утрачивает свои
свойства, и заменять его требуется чаще.
Необходимо соблюдать периодичность плано-
вого техобслуживания.
Указания по безопасному обращению с отрабо-
танными маслами приведены на стр. 2-6.
ПРИМЕЧАНИЕ

Охлаждающая жидкость

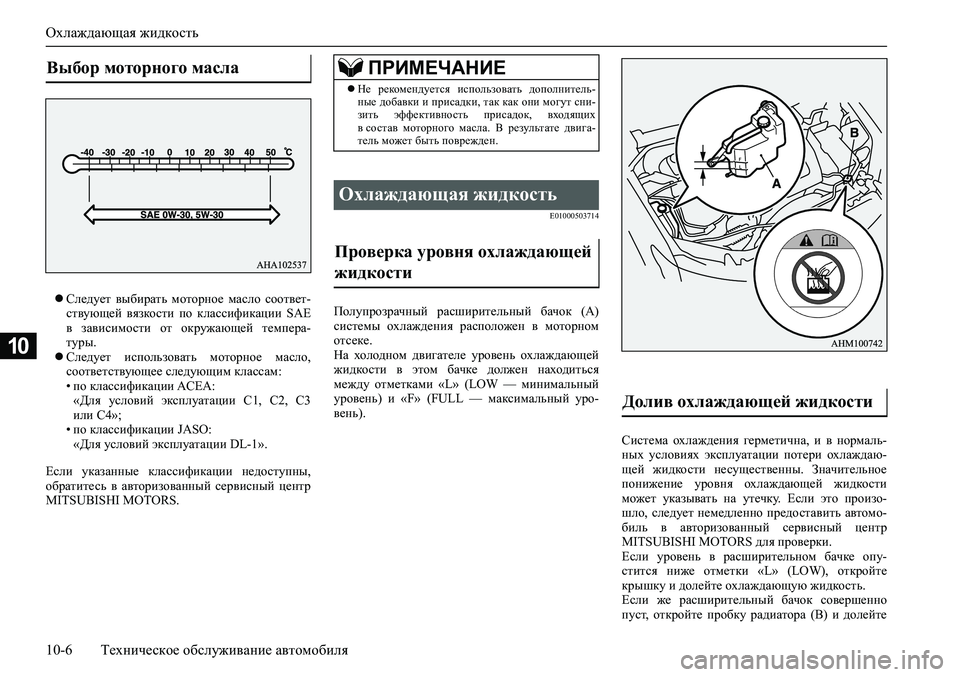

10-6 Техническое обслуживание автомобиля
10
Следует выбирать моторное масло соответ-
ствующей вязкости по классификации SAE
в зависимости от окружающей темпера-
туры.
Следует использовать моторное масло,
соответствующее следующим классам:
• по классификации ACEA:
«Для условий эксплуатации С1, С2, С3
или C4»;
• по классификации JASO:
«Для условий эксплуатации DL-1».
Если указанные классификации недоступны,
обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
E01000503714
Полупрозрачный расширительный бачок (А)
системы охлаждения расположен в моторном
отсеке.
На холодном двигателе уровень охлаждающей
жидкости в этом бачке должен находиться
между отметками «L» (LOW — минимальный
уровень) и «F» (FULL — максимальный уро-
вень).
Система охлаждения герметична, и в нормаль-
ных условиях эксплуатации потери охлаждаю-
щей жидкости несущественны. Значительное
понижение уровня охлаждающей жидкости
может указывать на утечку. Если это произо-
шло, следует немедленно предоставить автомо-
биль в авторизованный сервисный центр
MITSUBISHI MOTORS для проверки.
Если уровень в расширительном бачке опу-
стится ниже отметки «L» (LOW), откройте
крышку и долейте охлаждающую жидкость.
Если же расширительный бачок совершенно
пуст, откройте пробку радиатора (В) и долейте
Выбор моторного масла ПРИМЕЧАНИЕ
Не рекомендуется использовать дополнитель-
ные добавки и присадки, так как они могут сни-
зить эффективность присадок, входящих
в состав моторного масла. В результате двига-
тель может быть поврежден.
Охлаждающая жидкость
Проверка уровня охлаждающей
жидкости
Долив охлаждающей жидкости

Охлаждающая жидкость
Техническое обслуживание автомобиля 10-7
10
охлаждающую жидкость, чтобы ее уровень
достиг заливной горловины.
В охлаждающей жидкости содержится антикор-
розионное вещество на основе этиленгликоля.
Некоторые детали двигателя изготовлены
из алюминиевого сплава, и для предотвращения
коррозии этих деталей охлаждающую жидкость
следует периодически заменять.
Оригинальная охлаждающая жидкость
MITSUBISHI обладает превосходными анти-
коррозионными свойствами для любых метал-
лов, включая алюминий, и позволяет избежать
засорения продуктами коррозии радиатора, ото-пителя, каналов в головке блока цилиндров
и в блоке цилиндров и т. д.
В охлаждающей жидкости должно присутство-
вать антикоррозионное вещество, поэтому
не следует заменять охлаждающую жидкость
чистой водой даже летом. Концентрация антиф-
риза в охлаждающей жидкости зависит от пред-
полагаемой температуры окружающего
воздуха.
ПРЕДУПРЕЖДЕНИЕ
Запрещается открывать пробку радиатора
(B) на горячем двигателе. Система охлажде-
ния находится под давлением, и вырываю-
щаяся горячая охлаждающая жидкость
может причинить серьезные ожоги.
Антифриз
Используйте охлаждающую жидкость
MITSUBISHI MOTORS GENUINE SUPER
LONG LIFE COOLANT PREMIUM или
аналог *.
* Аналог должен представлять собой высо-
кокачественную охлаждающую жидкость
на основе этиленгликоля, не содержащую
силикатов, аминов, нитратов и боратов
и произведенную с использованием долго-
вечной гибридной органическо-кислот-
ной технологии.
Температура
воздуха
(минималь-
ная), °C–15 –20 –25 –30 –35 –50
Концентрация
антифриза, %50 60
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать антифриз на основе
спирта или метанола, а также охлаждающие
жидкости, смешанные с антифризом на основе
спирта или метанола. Использование антиф-
риза нерекомендованного типа может привести
к коррозии алюминиевых деталей.
Запрещается использовать воду для изменения
концентрации антифриза в охлаждающей жид-
кости.
Увеличение концентрации антифриза свыше
60 % приводит к снижению таких показателей,
как температура замерзания и теплопередающая
способность жидкости, что отрицательно сказы-
вается на работе двигателя.
Доливать в охлаждающую жидкость воду запре-
щается.
Вода снижает антикоррозионные свойства
и приводит к повышению температуры замерза-
ния охлаждающей жидкости, кроме того, она
имеет более низкую температуру кипения.
При замерзании она может повредить детали
системы охлаждения. Запрещается использовать
водопроводную воду, так как это приводит
к коррозии.

Жидкость омывателя
10-8 Техническое обслуживание автомобиля
10
Если температура воздуха в местности, где экс-
плуатируется автомобиль, упадет ниже темпе-
ратуры замерзания охлаждающей жидкости,
то содержащаяся в радиаторе и в двигателе
охлаждающая жидкость может замерзнуть, что
приведет к серьезному повреждению двигателя
и/или радиатора. Для предотвращения замерза-
ния охлаждающей жидкости следует добавить
в нее соответствующее количество антифриза.
Перед наступлением холодного сезона следует
проверить концентрацию антифриза и при
необходимости довести до нормы.
E01000702416
Откройте крышку бачка омывателя и проверьте
уровень жидкости.
Если уровень низкий, долейте в бачок жидкость
омывателя.Для обеспечения нормальной работы стекло-
очистителя при низкой температуре воздуха
используйте незамерзающую жидкость.
E01000902245
Уровень тормозной жидкости должен нахо-
диться между отметками MAX и MIN на стенке
бачка.
Уровень тормозной жидкости контролируется
поплавковым датчиком. Если уровень тормоз-ной жидкости опускается ниже отметки MIN,
включается контрольная лампа уровня тормоз-
ной жидкости.
По мере износа тормозных колодок уровень
жидкости постепенно снижается, но это
не является признаком неисправности.
Если уровень жидкости заметно снижается
в течение непродолжительного времени, это
указывает на утечку в тормозной системе.
В этом случае рекомендуется проверить автомо-
биль в авторизованном сервисном центре
MITSUBISHI MOTORS.
Следует использовать тормозную жидкость
из запечатанной емкости, соответствующую
классам DOT3 или DOT4. Тормозная жидкость
гигроскопична. При большом содержании влаги
в тормозной жидкости уменьшается эффектив-
ность тормозной системы.
В холодную погоду
Жидкость омывателя
ПРИМЕЧАНИЕ
Жидкость из бачка омывателя подается
на ветровое стекло, заднее стекло и стекла фар
(если имеются омыватели фар).
В холодную погоду
Тормозная жидкость
Проверка уровня жидкости
Рекомендуемый тип жидкости
ПРЕДУПРЕЖДЕНИЕ
При работе с тормозной жидкостью соблю-
дайте осторожность, следите, чтобы она
не попала в глаза, на кожу и на лакокрасоч-
ное покрытие. Немедленно собирайте проли-
тую жидкость. Если тормозная жидкость
попала Вам на кожу или в глаза, немедленно
промойте пораженный участок большим
количеством чистой воды. В случае необходи-
мости обратитесь за помощью к врачу.

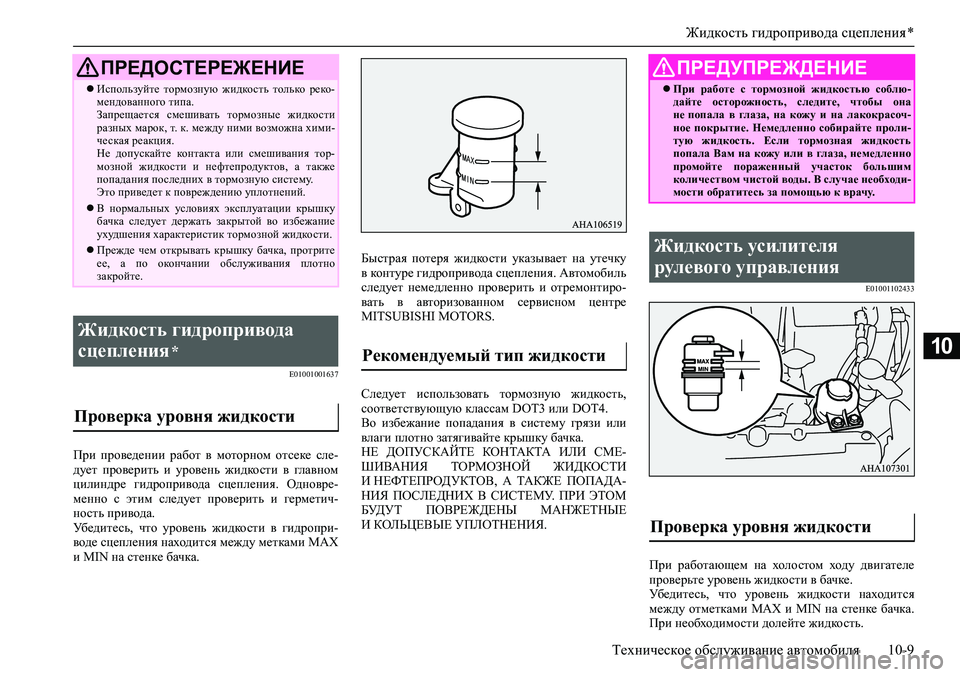

Жидкость гидропривода сцепления *
Техническое обслуживание автомобиля 10-9
10
E01001001637
При проведении работ в моторном отсеке сле-
дует проверить и уровень жидкости в главном
цилиндре гидропривода сцепления. Одновре-
менно с этим следует проверить и герметич-
ность привода.
Убедитесь, что уровень жидкости в гидропри-
воде сцепления находится между метками МАХ
и MIN на стенке бачка.Быстрая потеря жидкости указывает на утечку
в контуре гидропривода сцепления. Автомобиль
следует немедленно проверить и отремонтиро-
вать в авторизованном сервисном центре
MITSUBISHI MOTORS.
Следует использовать тормозную жидкость,
соответствующую классам DOT3 или DOT4.
Во избежание попадания в систему грязи или
влаги плотно затягивайте крышку бачка.
НЕ ДОПУСКАЙТЕ КОНТАКТА ИЛИ СМЕ-
ШИВАНИЯ ТОРМОЗНОЙ ЖИДКОСТИ
И НЕФТЕПРОДУКТОВ, А ТАКЖЕ ПОПАДА-
НИЯ ПОСЛЕДНИХ В СИСТЕМУ. ПРИ ЭТОМ
БУДУТ ПОВРЕЖДЕНЫ МАНЖЕТНЫЕ
И КОЛЬЦЕВЫЕ УПЛОТНЕНИЯ.
E01001102433
При работающем на холостом ходу двигателе
проверьте уровень жидкости в бачке.
Убедитесь, что уровень жидкости находится
между отметками MAX и MIN на стенке бачка.
При необходимости долейте жидкость.
ПРЕДОСТЕРЕЖЕНИЕ
Используйте тормозную жидкость только реко-
мендованного типа.
Запрещается смешивать тормозные жидкости
разных марок, т. к. между ними возможна хими-
ческая реакция.
Не допускайте контакта или смешивания тор-
мозной жидкости и нефтепродуктов, а также
попадания последних в тормозную систему.
Это приведет к повреждению уплотнений.
В нормальных условиях эксплуатации крышку
бачка следует держать закрытой во избежание
ухудшения характеристик тормозной жидкости.
Прежде чем открывать крышку бачка, протрите
ее, а по окончании обслуживания плотно
закройте.
Жидкость гидропривода
сцепления
*
Проверка уровня жидкости
Рекомендуемый тип жидкости
ПРЕДУПРЕЖДЕНИЕ
При работе с тормозной жидкостью соблю-
дайте осторожность, следите, чтобы она
не попала в глаза, на кожу и на лакокрасоч-
ное покрытие. Немедленно собирайте проли-
тую жидкость. Если тормозная жидкость
попала Вам на кожу или в глаза, немедленно
промойте пораженный участок большим
количеством чистой воды. В случае необходи-
мости обратитесь за помощью к врачу.
Жидкость усилителя
рулевого управления
Проверка уровня жидкости

Аккумуляторная батарея
10-10 Техническое обслуживание автомобиля
10
Используйте жидкость «MITSUBISHI MOTORS
GENUINE PSF» (оригинальная жидкость уси-
лителя рулевого управления MITSUBISHI
MOTORS).
E01001204005
От состояния аккумуляторной батареи в значи-
тельной степени зависит длительность запуска
двигателя и работа электрооборудования авто-
мобиля. Следует регулярно проверять аккуму-
ляторную батарею и обеспечивать ее
надлежащее обслуживание, особенно в холод-
ную погоду.
Уровень электролита должен находиться между
отметками, расположенными снаружи на кор-
пусе батареи. При необходимости долейте дис-
тиллированную воду.
Аккумуляторная батарея состоит из нескольких
банок. Выверните пробку из каждой банки
и долейте дистиллированную воду до верхней
отметки. Не следует переливать воду выше
верхней отметки, так как брызги электролита,
вытекающего при движении, могут повредить
детали автомобиля.
Уровень электролита следует проверять не реже
одного раза в четыре недели, в зависимости
от условий эксплуатации.
Если батарея не эксплуатируется, она со време-
нем разряжается. Проверяйте ее каждые четыре
недели и при необходимости заряжайте неболь-
шим током.При низкой температуре емкость аккумулятор-
ной батареи уменьшается. Это является неиз-
бежным следствием химических и физических
процессов, происходящих в ней. Поэтому
холодная аккумуляторная батарея, особенно
не полностью заряженная, обеспечивает только
часть обычного пускового тока.
Перед запуском двигателя в холодную погоду
рекомендуется проверить батарею, при необхо-
димости — зарядить или заменить ее.
Это не только обеспечит надежный запуск дви-
гателя, но и продлит срок эксплуатации аккуму-
ляторной батареи.
Для отсоединения аккумуляторной батареи
выключите двигатель, сначала отсоедините
отрицательный (−) провод, затем отсоедините
положительный (+) провод. Для подключения
аккумуляторной батареи сначала подсоедините
положительный (+), затем отрицательный (−)
провод.
Рекомендуемый тип жидкости
Аккумуляторная батарея
ПРИМЕЧАНИЕ
На автомобилях с двумя аккумуляторными бата-
реями следует одновременно заменять обе акку-
муляторные батареи.
Если заменить только одну батарею, это сокра-
тит срок службы аккумуляторных батарей.
Проверка уровня электролита
в аккумуляторной батарее В холодную погоду
Отсоединение и подключение

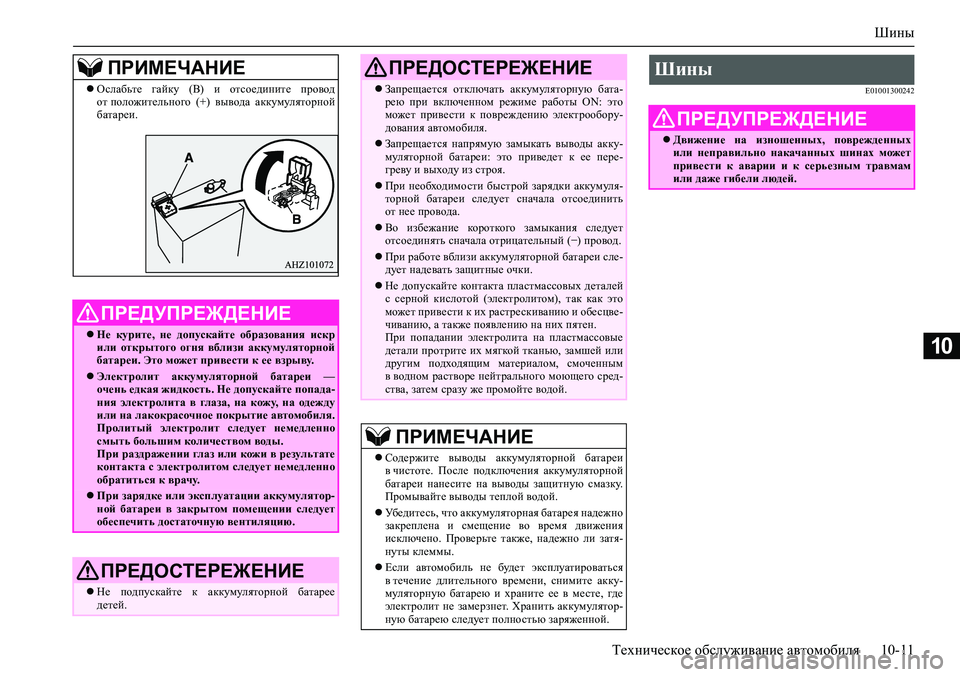

ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять поло-
жительный (+) провод батареи, снимите крышку
вывода (А).

Шины
Техническое обслуживание автомобиля 10-11
10
E01001300242Ослабьте гайку (В) и отсоедините провод
от положительного (+) вывода аккумуляторной
батареи.
ПРЕДУПРЕЖДЕНИЕ
Не курите, не допускайте образования искр
или открытого огня вблизи аккумуляторной
батареи. Это может привести к ее взрыву.
Электролит аккумуляторной батареи —
очень едкая жидкость. Не допускайте попада-
ния электролита в глаза, на кожу, на одежду
или на лакокрасочное покрытие автомобиля.
Пролитый электролит следует немедленно
смыть большим количеством воды.
При раздражении глаз или кожи в результате
контакта с электролитом следует немедленно
обратиться к врачу.
При зарядке или эксплуатации аккумулятор-
ной батареи в закрытом помещении следует
обеспечить достаточную вентиляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Не подпускайте к аккумуляторной батарее
детей.
ПРИМЕЧАНИЕ
Запрещается отключать аккумуляторную бата-
рею при включенном режиме работы ON: это
может привести к повреждению электрообору-
дования автомобиля.
Запрещается напрямую замыкать выводы акку-
муляторной батареи: это приведет к ее пере-
греву и выходу из строя.
При необходимости быстрой зарядки аккумуля-
торной батареи следует сначала отсоединить
от нее провода.
Во избежание короткого замыкания следует
отсоединять сначала отрицательный (−) провод.
При работе вблизи аккумуляторной батареи сле-
дует надевать защитные очки.
Не допускайте контакта пластмассовых деталей
с серной кислотой (электролитом), так как это
может привести к их растрескиванию и обесцве-
чиванию, а также появлению на них пятен.
При попадании электролита на пластмассовые
детали протрите их мягкой тканью, замшей или
другим подходящим материалом, смоченным
в водном растворе нейтрального моющего сред-
ства, затем сразу же промойте водой.
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной батареи
в чистоте. После подключения аккумуляторной
батареи нанесите на выводы защитную смазку.
Промывайте выводы теплой водой.
Убедитесь, что аккумуляторная батарея надежно
закреплена и смещение во время движения
исключено. Проверьте также, надежно ли затя-
нуты клеммы.
Если автомобиль не будет эксплуатироваться
в течение длительного времени, снимите акку-
муляторную батарею и храните ее в месте, где
электролит не замерзнет. Хранить аккумулятор-
ную батарею следует полностью заряженной.
ПРЕДОСТЕРЕЖЕНИЕШины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных, поврежденных
или неправильно накачанных шинах может
привести к аварии и к серьезным травмам
или даже гибели людей.

Шины
10-12 Техническое обслуживание автомобиля
10
E01001404560
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
E01001802007
Убедитесь, что на шинах отсутствуют порезы,
трещины и другие повреждения. Если имеются
глубокие порезы и трещины, замените шины.Также проверьте, не застряли ли в шинах мел-
кие металлические предметы и щебень.
Движение на изношенных шинах очень опасно,
так как при этом резко возрастает опасность
заноса или аквапланирования. Допускается экс-
плуатация шин, высота рисунка протектора
которых составляет не менее 1,6 мм.
Если на шине имеется индикатор износа,
по мере износа шины он проявляется на поверх-
ности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если
на поверхности протектора проявляется инди-
катор износа, шину следует заменить новой.
Если вследствие износа необходимо заменить
одну из шин полноприводного автомобиля,
замените сразу все шины.

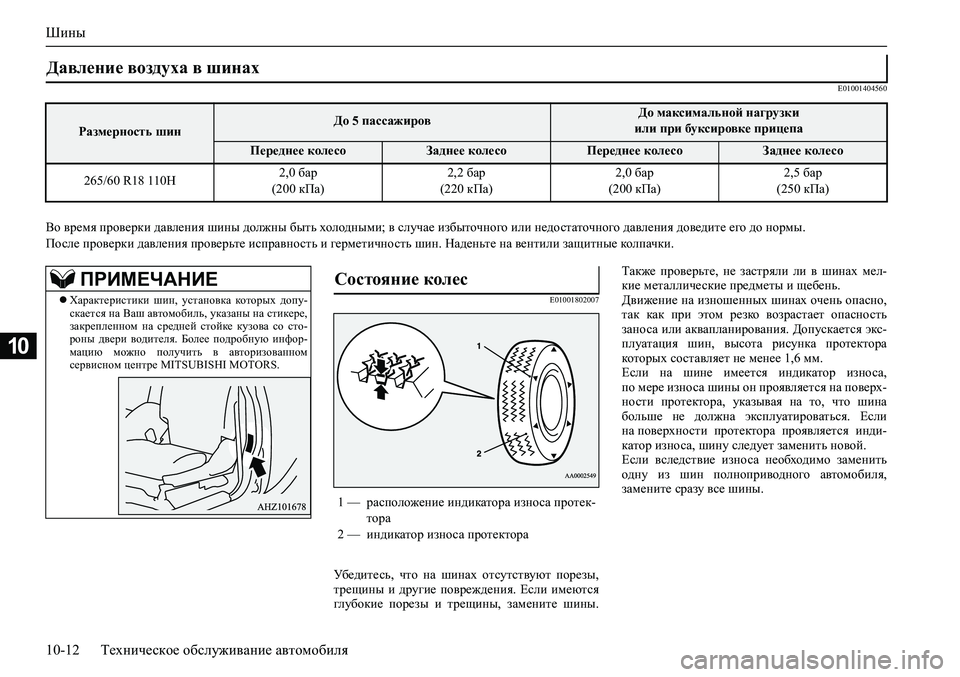

Давление воздуха в шинах
Размерность шинДо 5 пассажировДо максимальной нагрузки
или при буксировке прицепа
Переднее колесоЗаднее колесоПереднее колесоЗаднее колесо
265/60 R18 110H2,0 бар
(200 кПа)2,2 бар
(220 кПа)2,0 бар
(200 кПа)2,5 бар
(250 кПа)
ПРИМЕЧАНИЕ
Характеристики шин, установка которых допу-
скается на Ваш автомобиль, указаны на стикере,
закрепленном на средней стойке кузова со сто-
роны двери водителя. Более подробную инфор-
мацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.
Состояние колес
1 — расположение индикатора износа протек-
тора
2 — индикатор износа протектора
