2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-19
5
E00569900080

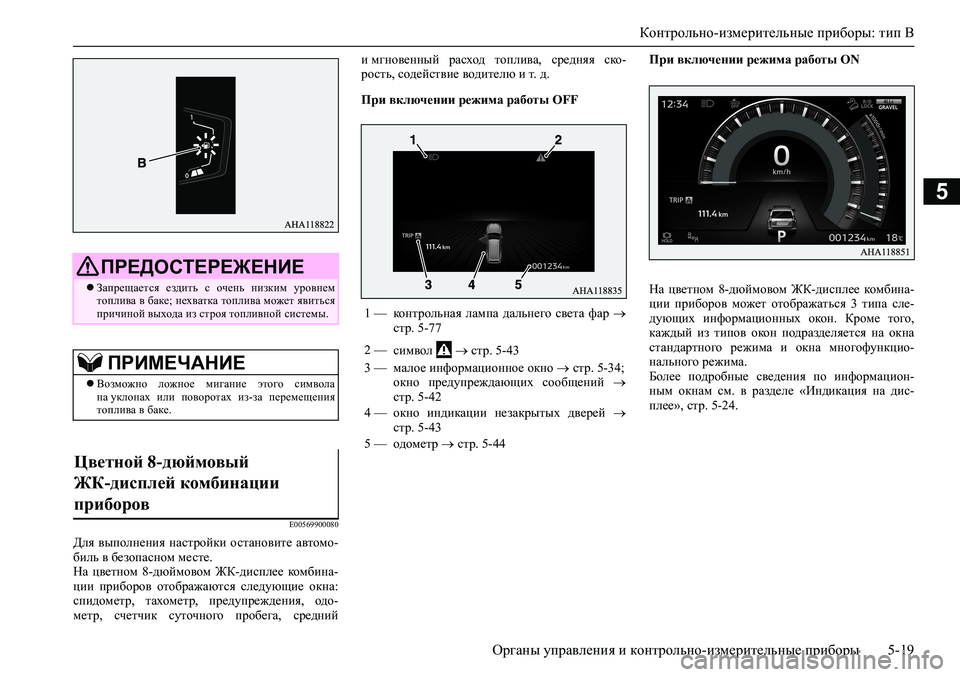

Для выполнения настройки остановите автомо-
биль в безопасном месте.
На цветном 8-дюймовом ЖК-дисплее комбина-
ции приборов отображаются следующие окна:
спидометр, тахометр, предупреждения, одо-
метр, счетчик суточного пробега, среднийи мгновенный расход топлива, средняя ско-
рость, содействие водителю и т. д.
При включении режима работы OFFПри включении режима работы ON
На цветном 8-дюймовом ЖК-дисплее комбина-
ции приборов может отображаться 3 типа сле-
дующих информационных окон. Кроме того,
каждый из типов окон подразделяется на окна
стандартного режима и окна многофункцио-
нального режима.
Более подробные сведения по информацион-
ным окнам см. в разделе «Индикация на дис-
плее», стр. 5-24.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается ездить с очень низким уровнем
топлива в баке; нехватка топлива может явиться
причиной выхода из строя топливной системы.
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа
на уклонах или поворотах из-за перемещения
топлива в баке.
Цветной 8-дюймовый
ЖК-дисплей комбинации
приборов
1 — контрольная лампа дальнего света фар 
стр. 5-77
2 —
символ  стр. 5-43
3 — малое информационное окно  стр. 5-34;
окно предупреждающих сообщений 
стр. 5-42
4 — окно индикации незакрытых дверей 
стр. 5-43
5 — одометр  стр. 5-44

Контрольно-измерительные приборы: тип B
5-20 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

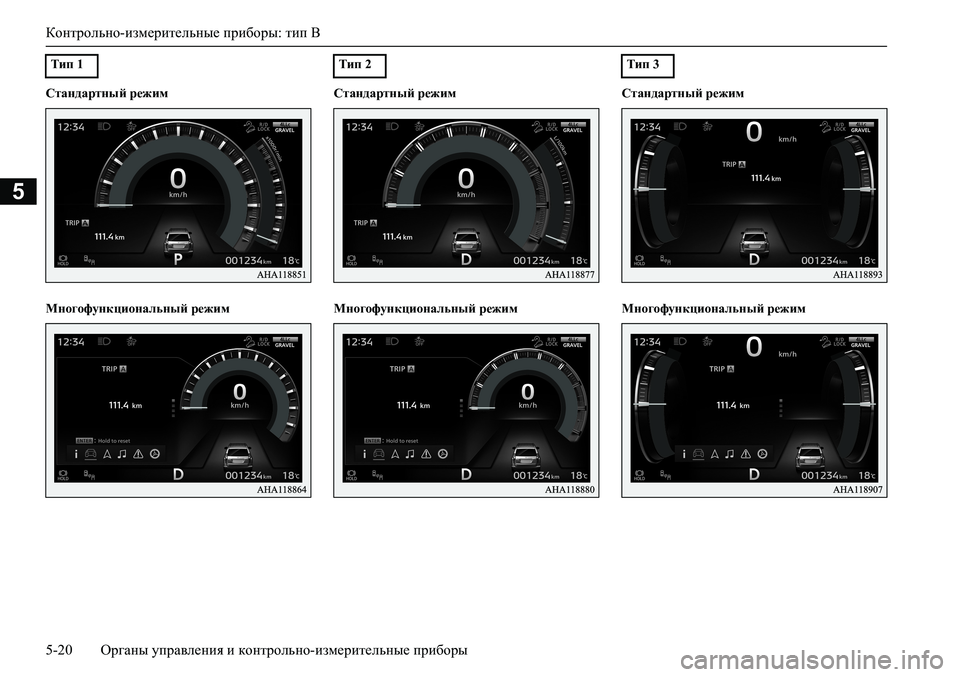

Стандартный режим
Многофункциональный режимСтандартный режим
Многофункциональный режимСтандартный режим
Многофункциональный режим Тип 1
Тип 2Тип 3

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-21
5
E00571700030

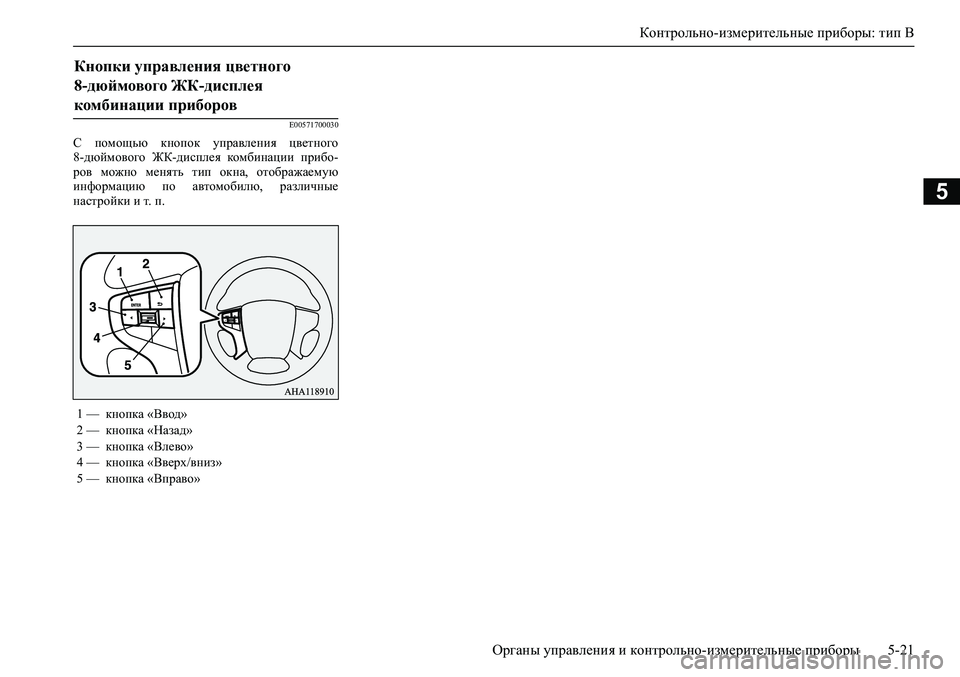

С помощью кнопок управления цветного
8-дюймового ЖК-дисплея комбинации прибо-
ров можно менять тип окна, отображаемую
информацию по автомобилю, различные
настройки и т. п.
Кнопки управления цветного
8-дюймового ЖК-дисплея
комбинации приборов
1 — кнопка «Ввод»
2 — кнопка «Назад»
3 — кнопка «Влево»
4 — кнопка «Вверх/вниз»
5 — кнопка «Вправо»

Контрольно-измерительные приборы: тип B
5-22 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00573900023
— кнопка «Ввод/назад»
— кнопка «Влево/вправо»
— изменение окна настроек (см. раздел «Изменение настройки типа окна», стр. 5-39)

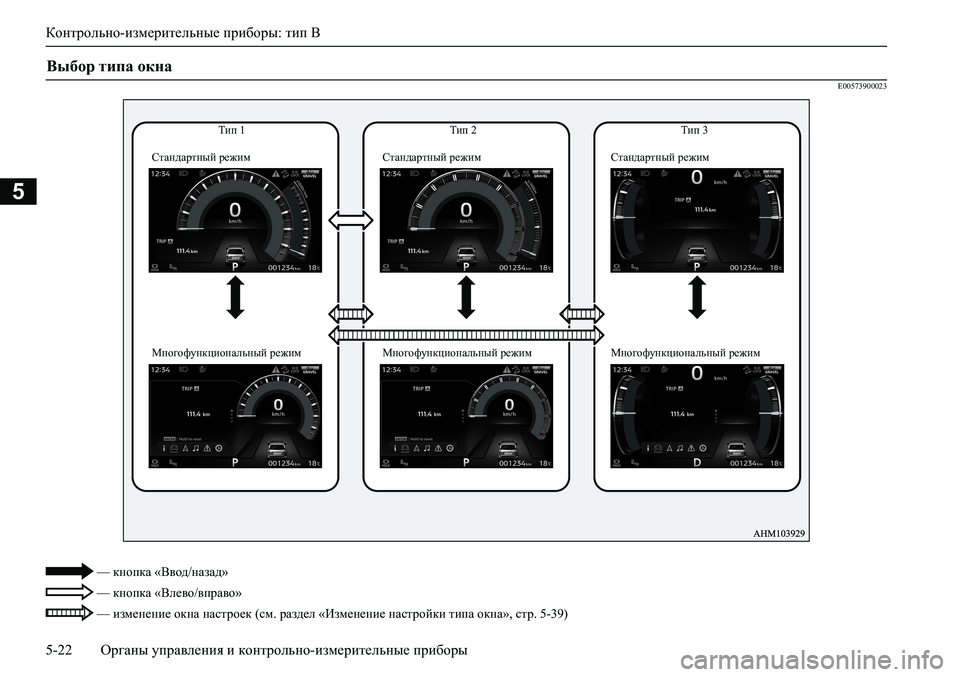

Выбор типа окна
Тип 1
Стандартный режим
Многофункциональный режимТип 2
Стандартный режим
Многофункциональный режимСтандартный режим
Многофункциональный режимТип 3

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-23
5
E00574000021

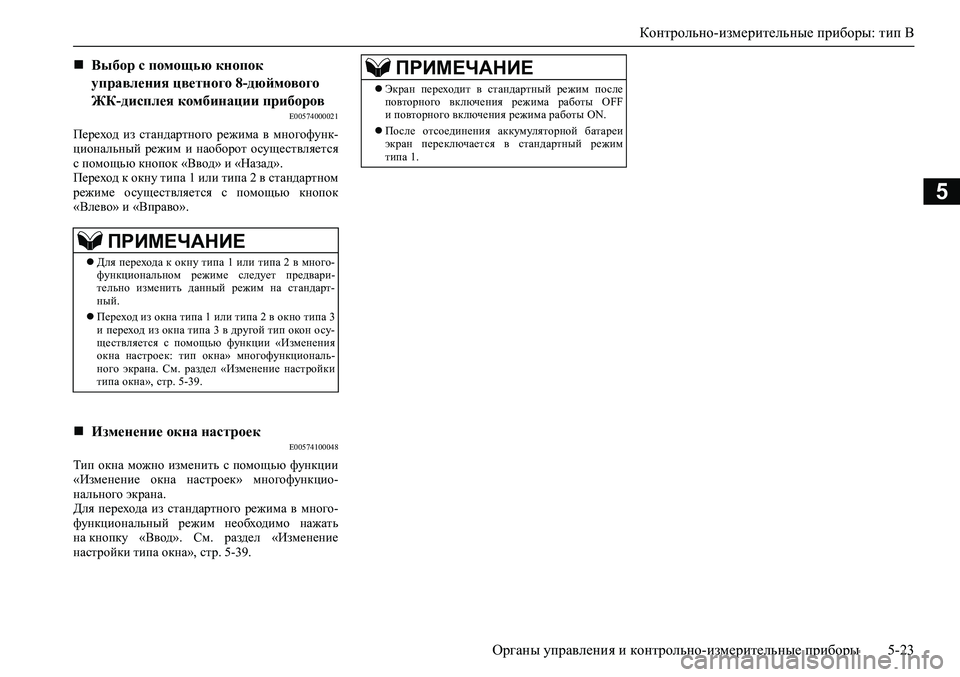

Переход из стандартного режима в многофунк-
циональный режим и наоборот осуществляется
с помощью кнопок «Ввод» и «Назад».
Переход к окну типа 1 или типа 2 в стандартном
режиме осуществляется с помощью кнопок
«Влево» и «Вправо».
E00574100048
Тип окна можно изменить с помощью функции
«Изменение окна настроек» многофункцио-
нального экрана.
Для перехода из стандартного режима в много-
функциональный режим необходимо нажать
на кнопку «Ввод». См. раздел «Изменение
настройки типа окна», стр. 5-39.
Выбор с помощью кнопок
управления цветного 8-дюймового
ЖК-дисплея комбинации приборов
ПРИМЕЧАНИЕ
Для перехода к окну типа 1 или типа 2 в много-
функциональном режиме следует предвари-
тельно изменить данный режим на стандарт-
ный.
Переход из окна типа 1 или типа 2 в окно типа 3
и переход из окна типа 3 в другой тип окон осу-
ществляется с помощью функции «Изменения
окна настроек: тип окна» многофункциональ-
ного экрана. См. раздел «Изменение настройки
типа окна», стр. 5-39.
Изменение окна настроек
ПРИМЕЧАНИЕ
Экран переходит в стандартный режим после
повторного включения режима работы OFF
и повторного включения режима работы ON.
После отсоединения аккумуляторной батареи
экран переключается в стандартный режим
типа 1.

Контрольно-измерительные приборы: тип B
5-24 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00574200049

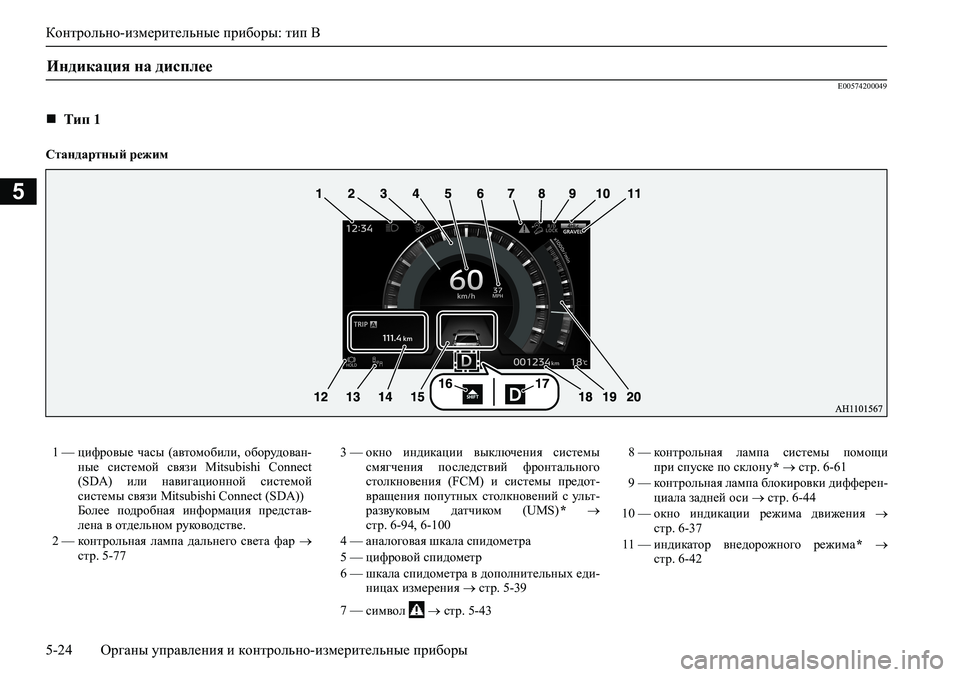

Стандартный режим
Индикация на дисплее
Тип 1
1 — цифровые часы (автомобили, оборудован-
ные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар 
стр. 5-773 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) * 
стр. 6-94, 6-100
4 — аналоговая шкала спидометра
5 — цифровой спидометр
6 — шкала спидометра в дополнительных еди-
ницах измерения  стр. 5-39
7 —
символ  стр. 5-438 — контрольная лампа системы помощи
при спуске по склону *  стр. 6-61
9 — контрольная лампа блокировки дифферен-
циала задней оси  стр. 6-44
10 — окно индикации режима движения 
стр. 6-37
11 — индикатор внедорожного режима * 
стр. 6-42

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-25
5
12 — контрольная лампа режима ожидания
системы автоматического включения стоя-
ночного тормоза (белого цвета) * 
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) *  стр. 6-58
13 — контрольная лампа системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-108
14 — малое информационное окно  стр. 5-34;
окно предупреждающих сообщений 
стр. 5-42
15 — дисплей систем содействия водителю:
– окно индикации круиз-контроля * 
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) *  стр. 6-75;
– окно индикации системы ограничения
скорости *  стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-106
16 — индикатор переключения передач
(для автомобилей с M/T)  стр. 6-25
17 — окно индикации положения рычага селек-
тора (для автомобилей с A/T)  стр. 6-27
18 — одометр  стр. 5-44
19 — индикация температуры наружного воз-
духа  стр. 5-43
20 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы
стрелка тахометра заходила в красную зону
(чрезмерно высокие обороты двигателя).

Контрольно-измерительные приборы: тип B
5-26 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

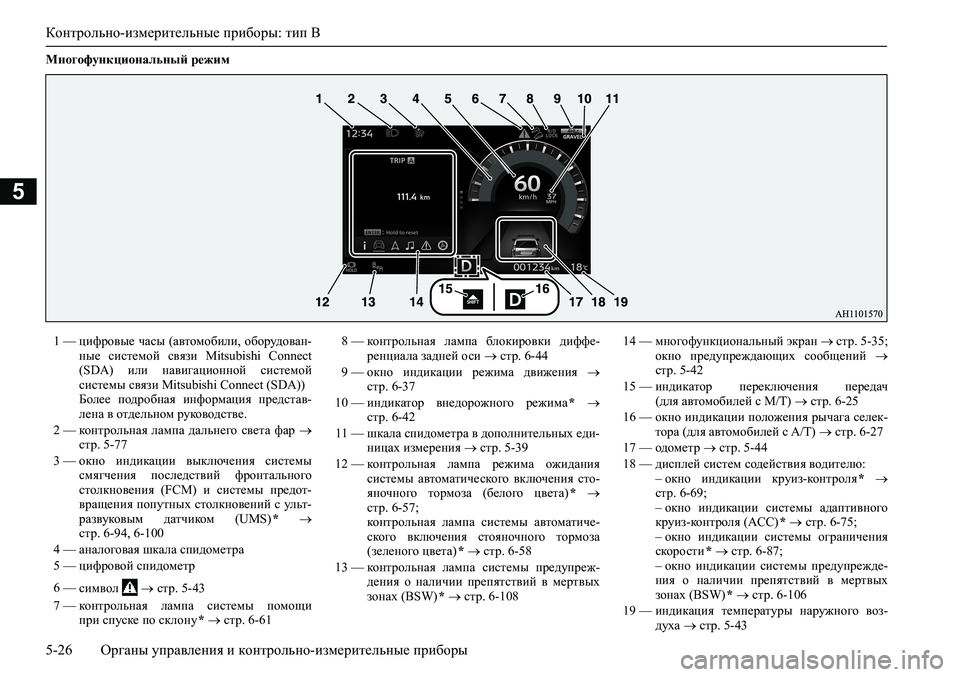

Многофункциональный режим
1 — цифровые часы (автомобили, оборудован-
ные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар 
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) * 
стр. 6-94, 6-100
4 — аналоговая шкала спидометра
5 — цифровой спидометр
6 —
символ  стр. 5-43
7 — контрольная лампа системы помощи
при спуске по склону *  стр. 6-618 — контрольная лампа блокировки диффе-
ренциала задней оси  стр. 6-44
9 — окно индикации режима движения 
стр. 6-37
10 — индикатор внедорожного режима * 
стр. 6-42
11 — шкала спидометра в дополнительных еди-
ницах измерения  стр. 5-39
12 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) * 
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) *  стр. 6-58
13 — контрольная лампа системы предупреж-
дения о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-10814 — многофункциональный экран  стр. 5-35;
окно предупреждающих сообщений 
стр. 5-42
15 — индикатор переключения передач
(для автомобилей с M/T)  стр. 6-25
16 — окно индикации положения рычага селек-
тора (для автомобилей с A/T)  стр. 6-27
17 — одометр  стр. 5-44
18 — дисплей систем содействия водителю:
– окно индикации круиз-контроля * 
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) *  стр. 6-75;
– окно индикации системы ограничения
скорости *  стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-106
19 — индикация температуры наружного воз-
духа  стр. 5-43
