2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

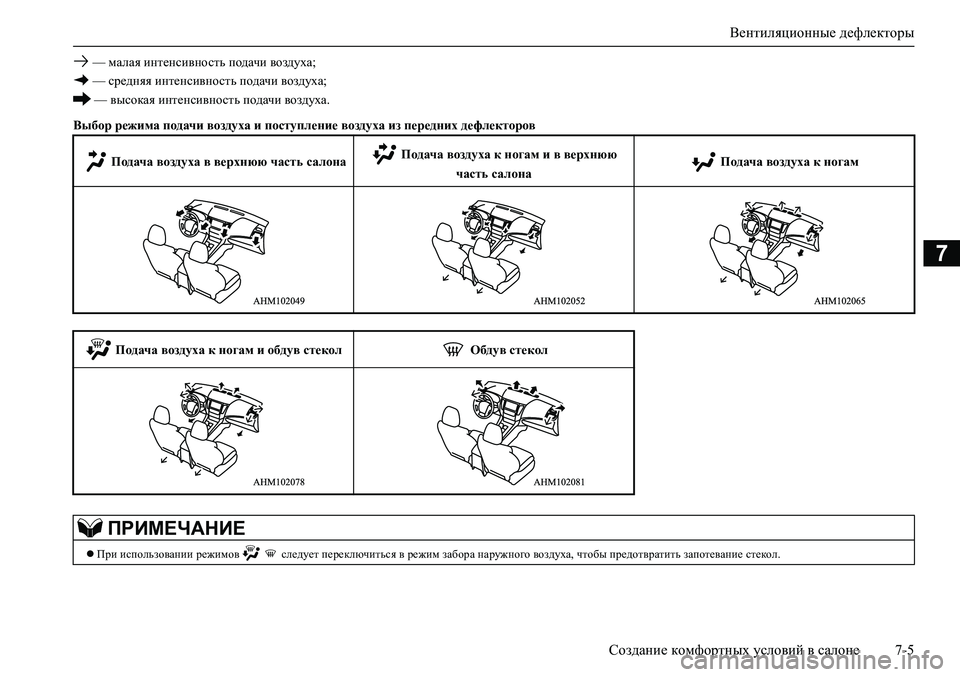

Вентиляционные дефлекторы
Создание комфортных условий в салоне 7-5
7
— малая интенсивность подачи воздуха;
— средняя интенсивность подачи воздуха;
— высокая интенсивность подачи воздуха.
Выбор режима подачи воздуха и поступление воздуха из передних дефлекторов
Подача воздуха в верхнюю часть салона Подача воздуха к ногам и в верхнюю
часть салона Подача воздуха к ногам
Подача воздуха к ногам и обдув стекол Обдув стекол
ПРИМЕЧАНИЕ
При использовании режимов следует переключиться в режим забора наружного воздуха, чтобы предотвратить запотевание стекол.

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f02660003>*

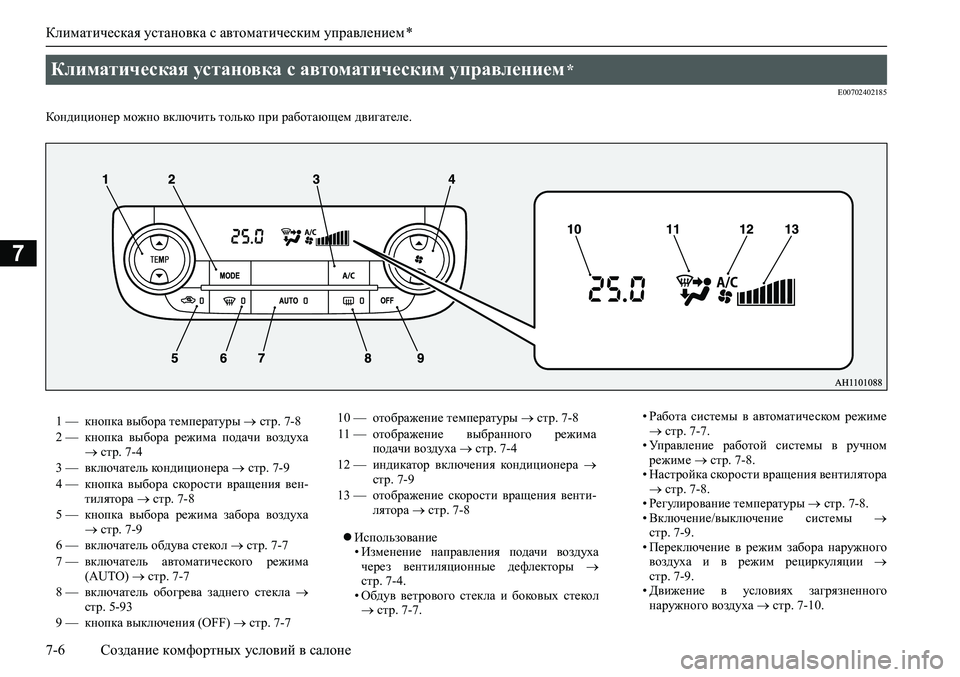

7-6 Создание комфортных условий в салоне
7
E00702402185
Кондиционер можно включить только при работающем двигателе.
Использование
• Изменение направления подачи воздуха
через вентиляционные дефлекторы 
стр. 7-4.
• Обдув ветрового стекла и боковых стекол
 стр. 7-7.• Работа системы в автоматическом режиме
 стр. 7-7.
• Управление работой системы в ручном
режиме  стр. 7-8.
• Настройка скорости вращения вентилятора
 стр. 7-8.
• Регулирование температуры  стр. 7-8.
• Включение/выключение системы 
стр. 7-9.
• Переключение в режим забора наружного
воздуха и в режим рециркуляции 
стр. 7-9.
• Движение в условиях загрязненного
наружного воздуха  стр. 7-10.
Климатическая установка с автоматическим управлением *
1 — кнопка выбора температуры  стр. 7-8
2 — кнопка выбора режима подачи воздуха
 стр. 7-4
3 — включатель кондиционера  стр. 7-9
4 — кнопка выбора скорости вращения вен-
тилятора  стр. 7-8
5 — кнопка выбора режима забора воздуха
 стр. 7-9
6 — включатель обдува стекол  стр. 7-7
7 — включатель автоматического режима
(AUTO)  стр. 7-7
8 — включатель обогрева заднего стекла 
стр. 5-93
9 — кнопка выключения (OFF)  стр. 7-710 — отображение температуры  стр. 7-8
11 — отображение выбранного режима
подачи воздуха  стр. 7-4
12 — индикатор включения кондиционера 
стр. 7-9
13 — отображение скорости вращения венти-
лятора  стр. 7-8

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f02660003>*

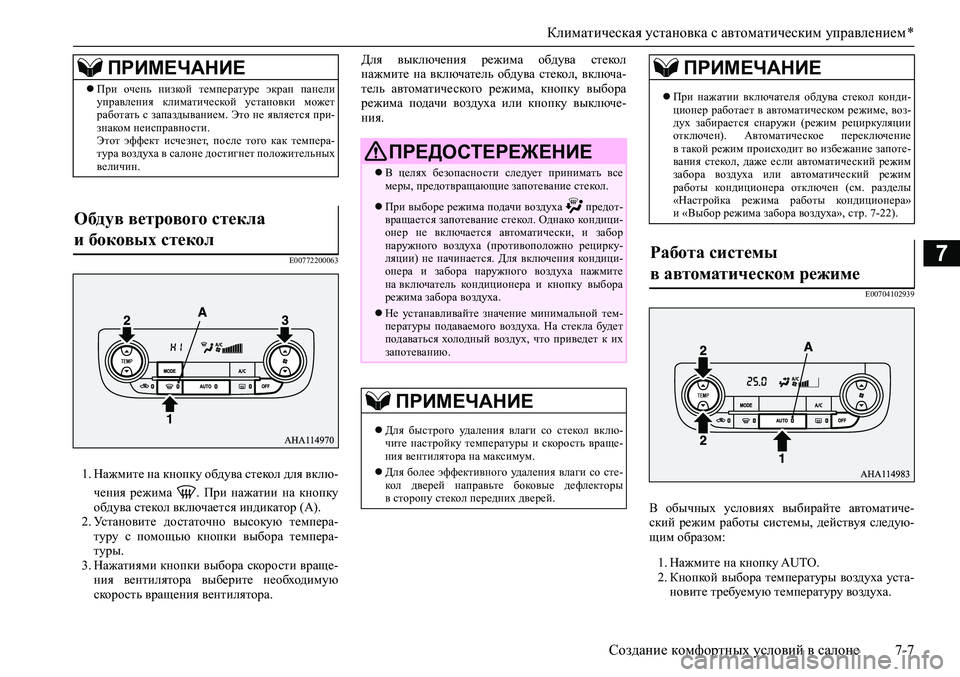

Создание комфортных условий в салоне 7-7
7E00772200063
1. Нажмите на кнопку обдува стекол для вклю-
чения режима . При нажатии на кнопку
обдува стекол включается индикатор (A).
2. Установите достаточно высокую темпера-
туру с помощью кнопки выбора темпера-
туры.
3. Нажатиями кнопки выбора скорости враще-
ния вентилятора выберите необходимую
скорость вращения вентилятора.Для выключения режима обдува стекол
нажмите на включатель обдува стекол, включа-
тель автоматического режима, кнопку выбора
режима подачи воздуха или кнопку выключе-
ния.
E00704102939
В обычных условиях выбирайте автоматиче-
ский режим работы системы, действуя следую-
щим образом:
1. Нажмите на кнопку AUTO.
2. Кнопкой выбора температуры воздуха уста-
новите требуемую температуру воздуха.
ПРИМЕЧАНИЕ
При очень низкой температуре экран панели
управления климатической установки может
работать с запаздыванием. Это не является при-
знаком неисправности.
Этот эффект исчезнет, после того как темпера-
тура воздуха в салоне достигнет положительных
величин.
Обдув ветрового стекла
и боковых стекол

ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности следует принимать все
меры, предотвращающие запотевание стекол.
При выборе режима подачи воздуха предот-
вращается запотевание стекол. Однако кондици-
онер не включается автоматически, и забор
наружного воздуха (противоположно рецирку-
ляции) не начинается. Для включения кондици-
онера и забора наружного воздуха нажмите
на включатель кондиционера и кнопку выбора
режима забора воздуха.
Не устанавливайте значение минимальной тем-
пературы подаваемого воздуха. На стекла будет
подаваться холодный воздух, что приведет к их
запотеванию.
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол вклю-
чите настройку температуры и скорость враще-
ния вентилятора на максимум.
Для более эффективного удаления влаги со сте-
кол дверей направьте боковые дефлекторы
в сторону стекол передних дверей.
При нажатии включателя обдува стекол конди-
ционер работает в автоматическом режиме, воз-
дух забирается снаружи (режим рециркуляции
отключен). Автоматическое переключение
в такой режим происходит во избежание запоте-
вания стекол, даже если автоматический режим
забора воздуха или автоматический режим
работы кондиционера отключен (см. разделы
«Настройка режима работы кондиционера»
и «Выбор режима забора воздуха», стр. 7-22).
Работа системы
в автоматическом режиме

ПРИМЕЧАНИЕ

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f02660003>*
7-8 Создание комфортных условий в салоне
7
Чтобы выключить кондиционер, нажмите
на кнопку OFF.
При этом выбор режима подачи воздуха, регу-
лирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регу-
лирование температуры и включение/выключе-
ние кондиционера осуществляются автоматиче-
ски. При нажатии включателя автоматического
режима (AUTO) включается индикатор (A).
E00704201278
Управлять скоростью вентилятора и режимом
подачи воздуха можно вручную, выбрав требуе-
мый режим работы с помощью кнопки выбора
скорости вращения вентилятора и кнопки
выбора режима подачи воздуха.
Чтобы вернуться в автоматический режим
работы, нажмите на кнопку AUTO.
E00772300051
Для увеличения скорости вращения вентиля-
тора нажмите на сторону кнопки выбора
скорости вращения вентилятора.
Для уменьшения скорости вращения вентиля-
тора нажмите на сторону кнопки выбора
скорости вращения вентилятора.
На дисплее будет отображаться скорость враще-
ния вентилятора (А).
E00772400238
Нажмите на сторону или кнопки
выбора температуры для выбора желаемой тем-
пературы.
На дисплее будет отображаться выбранная тем-
пература (А).
ПРИМЕЧАНИЕ
Если при работе системы в автоматическом
режиме изменить настройки с помощью кнопки
выбора скорости вращения вентилятора, вклю-
чателя кондиционера, кнопки выбора режима
подачи воздуха или кнопки выбора режима
забора воздуха, то настройки, выбранные вруч-
ную, будут приоритетными. Управление осталь-
ными функциями будет осуществляться
в автоматическом режиме.
Запрещается помещать на датчик температуры
воздуха в салоне (B) какие-либо предметы: это
приведет к сбоям в его работе.
Управление работой системы
в ручном режиме

Настройка скорости вращения
вентилятора

Регулирование температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее
климатической установки согласуются с едини-
цами отображения наружной температуры
на панели приборов.
Автомобили с контрольно-измерительными
приборами: тип А — см. раздел «Выбор единиц
измерения температуры», стр. 5-15.
Автомобили с контрольно-измерительными
приборами: тип B — см. раздел «Выбор единиц
измерения расхода топлива и температуры»,
стр. 5-40.

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f02660003>*

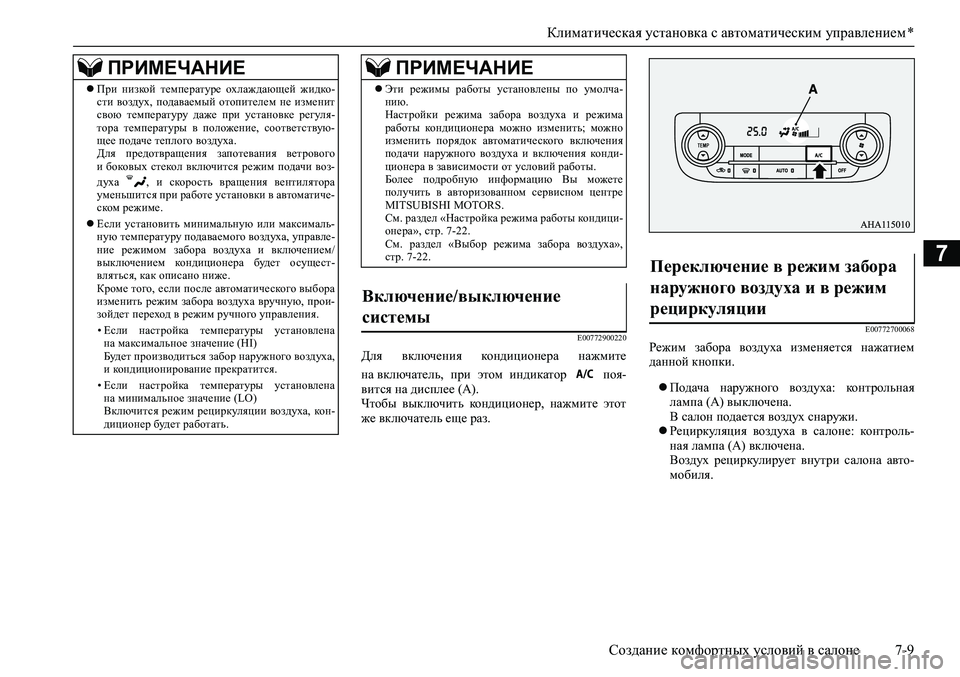

Создание комфортных условий в салоне 7-9
7
E00772900220
Для включения кондиционера нажмите
на включатель, при этом индикатор поя-
вится на дисплее (А).
Чтобы выключить кондиционер, нажмите этот
же включатель еще раз.
E00772700068
Режим забора воздуха изменяется нажатием
данной кнопки.
Подача наружного воздуха: контрольная
лампа (А) выключена.
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контроль-
ная лампа (А) включена.
Воздух рециркулирует внутри салона авто-
мобиля.
При низкой температуре охлаждающей жидко-
сти воздух, подаваемый отопителем не изменит
свою температуру даже при установке регуля-
тора температуры в положение, соответствую-
щее подаче теплого воздуха.
Для предотвращения запотевания ветрового
и боковых стекол включится режим подачи воз-
духа , и скорость вращения вентилятора
уменьшится при работе установки в автоматиче-
ском режиме.
Если установить минимальную или максималь-
ную температуру подаваемого воздуха, управле-
ние режимом забора воздуха и включением/
выключением кондиционера будет осущест-
вляться, как описано ниже.
Кроме того, если после автоматического выбора
изменить режим забора воздуха вручную, прои-
зойдет переход в режим ручного управления.
• Если настройка температуры установлена
на максимальное значение (HI)
Будет производиться забор наружного воздуха,
и кондиционирование прекратится.
• Если настройка температуры установлена
на минимальное значение (LO)
Включится режим рециркуляции воздуха, кон-
диционер будет работать.
ПРИМЕЧАНИЕ
Эти режимы работы установлены по умолча-
нию.
Настройки режима забора воздуха и режима
работы кондиционера можно изменить; можно
изменить порядок автоматического включения
подачи наружного воздуха и включения конди-
ционера в зависимости от условий работы.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондици-
онера», стр. 7-22.
См. раздел «Выбор режима забора воздуха»,
стр. 7-22.
Включение/выключение
системы

ПРИМЕЧАНИЕ
Переключение в режим забора
наружного воздуха и в режим
рециркуляции

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f02660003>*

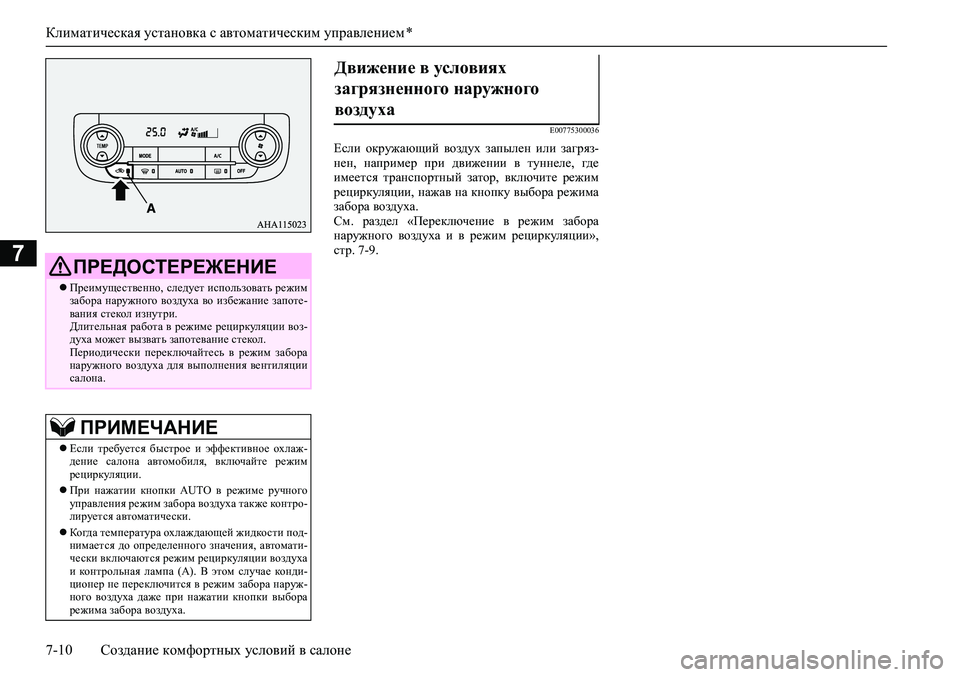

7-10 Создание комфортных условий в салоне
7
E00775300036
Если окружающий воздух запылен или загряз-
нен, например при движении в туннеле, где
имеется транспортный затор, включите режим
рециркуляции, нажав на кнопку выбора режима
забора воздуха.
См. раздел «Переключение в режим забора
наружного воздуха и в режим рециркуляции»,
стр. 7-9.
ПРЕДОСТЕРЕЖЕНИЕ
Преимущественно, следует использовать режим
забора наружного воздуха во избежание запоте-
вания стекол изнутри.
Длительная работа в режиме рециркуляции воз-
духа может вызвать запотевание стекол.
Периодически переключайтесь в режим забора
наружного воздуха для выполнения вентиляции
салона.
ПРИМЕЧАНИЕ
Если требуется быстрое и эффективное охлаж-
дение салона автомобиля, включайте режим
рециркуляции.
При нажатии кнопки AUTO в режиме ручного
управления режим забора воздуха также контро-
лируется автоматически.
Когда температура охлаждающей жидкости под-
нимается до определенного значения, автомати-
чески включаются режим рециркуляции воздуха
и контрольная лампа (А). В этом случае конди-
ционер не переключится в режим забора наруж-
ного воздуха даже при нажатии кнопки выбора
режима забора воздуха.
Движение в условиях
загрязненного наружного
воздуха

Двухзонная климатическая установка: тип 1 *
Создание комфортных условий в салоне 7-11
7
E00773000273
Кондиционер можно включить только при работающем двигателе.
Использование
• Изменение направления подачи воздуха
через вентиляционные дефлекторы 
стр. 7-4.
• Обдув ветрового стекла и боковых стекол
 стр. 7-12.
• Работа системы в автоматическом режиме
 стр. 7-12.
• Управление работой системы в ручном
режиме  стр. 7-13.
• Настройка скорости вращения вентилятора
 стр. 7-13.
Двухзонная климатическая установка: тип 1 *
1 — кнопка выбора температуры со стороны
водителя  стр. 7-13, 7-14
2 — кнопка выбора режима подачи воздуха
 стр. 7-4
3 — кнопка выбора скорости вращения вен-
тилятора  стр. 7-13
4 — включатель кондиционера  стр. 7-15
5 — кнопка выбора температуры со стороны
переднего пассажира  стр. 7-13, 7-14
6 — кнопка выбора режима забора воздуха
 стр. 7-15
7 — включатель обдува стекол  стр. 7-12
8 — включатель автоматического режима
(AUTO)  стр. 7-129 — включатель режима синхронизации
SYNC  стр. 7-14
10 — включатель обогрева заднего стекла 
стр. 5-93
11 — кнопка выключения (OFF)  стр. 7-12
12 — индикация выбранной температуры
со стороны водителя  стр. 7-13, 7-14
13 — отображение выбранного режима
подачи воздуха  стр. 7-4
14 — индикатор включения кондиционера 
стр. 7-15
15 — индикация выбранной температуры
со стороны пассажира  стр. 7-13, 7-1416 — отображение скорости вращения венти-
лятора  стр. 7-13

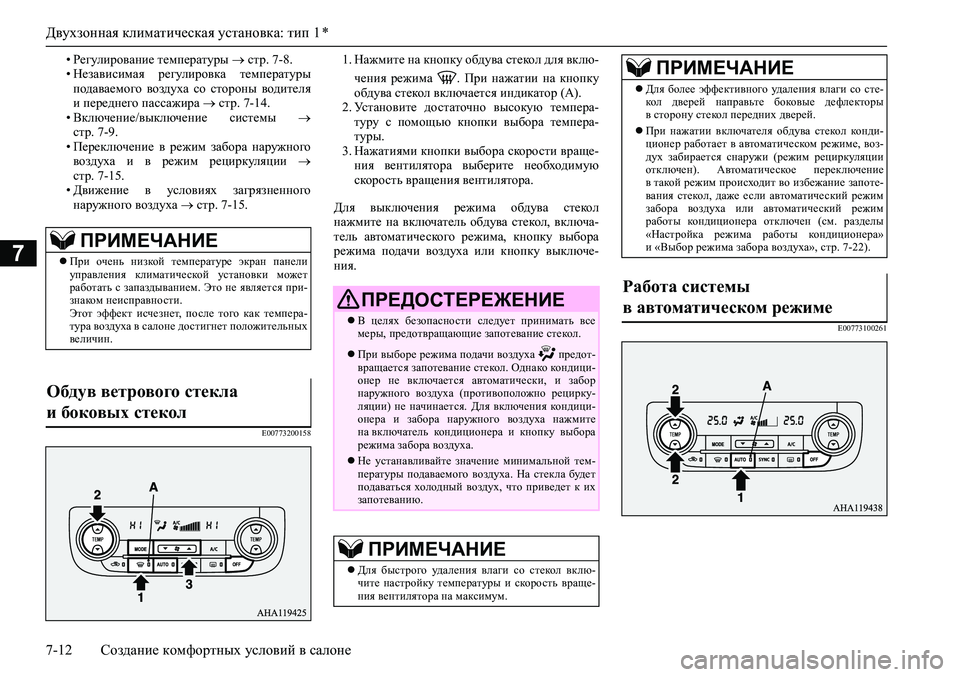

Двухзонная климатическая установка: тип 1 *
7-12 Создание комфортных условий в салоне
7
• Регулирование температуры  стр. 7-8.
• Независимая регулировка температуры
подаваемого воздуха со стороны водителя
и переднего пассажира  стр. 7-14.
• Включение/выключение системы 
стр. 7-9.
• Переключение в режим забора наружного
воздуха и в режим рециркуляции 
стр. 7-15.
• Движение в условиях загрязненного
наружного воздуха  стр. 7-15.
E00773200158
1. Нажмите на кнопку обдува стекол для вклю-
чения режима . При нажатии на кнопку
обдува стекол включается индикатор (A).
2. Установите достаточно высокую темпера-
туру с помощью кнопки выбора темпера-
туры.
3. Нажатиями кнопки выбора скорости враще-
ния вентилятора выберите необходимую
скорость вращения вентилятора.
Для выключения режима обдува стекол
нажмите на включатель обдува стекол, включа-
тель автоматического режима, кнопку выбора
режима подачи воздуха или кнопку выключе-
ния.
E00773100261
ПРИМЕЧАНИЕ
При очень низкой температуре экран панели
управления климатической установки может
работать с запаздыванием. Это не является при-
знаком неисправности.
Этот эффект исчезнет, после того как темпера-
тура воздуха в салоне достигнет положительных
величин.
Обдув ветрового стекла
и боковых стекол

ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности следует принимать все
меры, предотвращающие запотевание стекол.
При выборе режима подачи воздуха предот-
вращается запотевание стекол. Однако кондици-
онер не включается автоматически, и забор
наружного воздуха (противоположно рецирку-
ляции) не начинается. Для включения кондици-
онера и забора наружного воздуха нажмите
на включатель кондиционера и кнопку выбора
режима забора воздуха.
Не устанавливайте значение минимальной тем-
пературы подаваемого воздуха. На стекла будет
подаваться холодный воздух, что приведет к их
запотеванию.
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол вклю-
чите настройку температуры и скорость враще-
ния вентилятора на максимум.
Для более эффективного удаления влаги со сте-
кол дверей направьте боковые дефлекторы
в сторону стекол передних дверей.
При нажатии включателя обдува стекол конди-
ционер работает в автоматическом режиме, воз-
дух забирается снаружи (режим рециркуляции
отключен). Автоматическое переключение
в такой режим происходит во избежание запоте-
вания стекол, даже если автоматический режим
забора воздуха или автоматический режим
работы кондиционера отключен (см. разделы
«Настройка режима работы кондиционера»
и «Выбор режима забора воздуха», стр. 7-22).
Работа системы
в автоматическом режиме

ПРИМЕЧАНИЕ
