2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Наружные детали кузова: задняя сторона
Краткий обзор / краткое руководство 1-8
1
E08500403629
Наружные детали кузова: задняя сторона
Дверь багажного
отделения, стр. 3-17
Фонари освещения
регистрационного
знака, стр. 5-82, 10-23,
10-30
Запасное колесо, стр. 8-14Фонари заднего хода, стр. 10-23 Задние указатели поворота, стр. 5-86, 10-23, 10-29
Задние габаритные огни, стр. 5-82, 10-23
Давление воздуха в шинах,
стр. 10-12
Замена колес, стр. 8-14
Перестановка колес, стр. 10-13
Устройства для повышения прохо-
димости по снегу (цепи проти-
воскольжения), стр. 10-14
Система контроля давления в шинах
(СКДШ) *, стр. 6-112 Верхний стоп-сигнал, стр. 10-23
Очиститель и омыватель заднего
стекла, стр. 5-92
Видеокамера заднего вида *,
стр. 6-126, 6-130
Камеры кругового обзора *,
стр. 6-129
Датчик системы предупреждения о наличии препятствий
в мертвых зонах *, стр. 6-106
Ультразвуковой датчик системы предотвращения попутных столкновений (UMS) *, стр. 6-104
Датчик системы ультразвуковых датчиков *, стр. 6-117
Датчик системы помощи при парковке *, стр. 6-121Лампа системы предупреждения о нали-
чии препятствий в мертвых зонах *,
стр. 6-106 Антенна, встроенная в стекло *,
стр. 7-23
Задний противотуманный фонарь
(со стороны водителя),
стр. 5-88, 10-23, 10-31Стоп-сигналы, стр. 10-23

Краткое руководство
1-9 Краткий обзор / краткое руководство
1

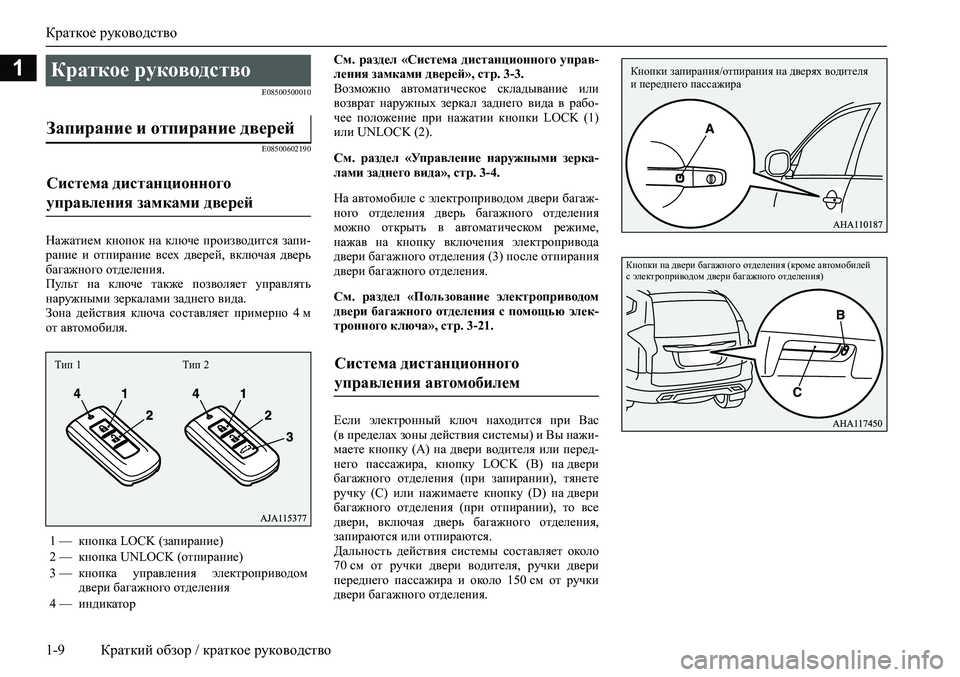

E08500500010
E08500602190
Нажатием кнопок на ключе производится запи-
рание и отпирание всех дверей, включая дверь
багажного отделения.
Пульт на ключе также позволяет управлять
наружными зеркалами заднего вида.
Зона действия ключа составляет примерно 4 м
от автомобиля.См. раздел «Система дистанционного управ-
ления замками дверей», стр. 3-3.
Возможно автоматическое складывание или
возврат наружных зеркал заднего вида в рабо-
чее положение при нажатии кнопки LOCK (1)
или UNLOCK (2).
См. раздел «Управление наружными зерка-
лами заднего вида», стр. 3-4.
На автомобиле с электроприводом двери багаж-
ного отделения дверь багажного отделения
можно открыть в автоматическом режиме,
нажав на кнопку включения электропривода
двери багажного отделения (3) после отпирания
двери багажного отделения.
См. раздел «Пользование электроприводом
двери багажного отделения с помощью элек-
тронного ключа», стр. 3-21.
Если электронный ключ находится при Вас
(в пределах зоны действия системы) и Вы нажи-
маете кнопку (А) на двери водителя или перед-
него пассажира, кнопку LOCK (В) на двери
багажного отделения (при запирании), тянете
ручку (C) или нажимаете кнопку (D) на двери
багажного отделения (при отпирании), то все
двери, включая дверь багажного отделения,
запираются или отпираются.
Дальность действия системы составляет около
70 см от ручки двери водителя, ручки двери
переднего пассажира и около 150 см от ручки
двери багажного отделения.
Краткое руководство
Запирание и отпирание дверей
Система дистанционного
управления замками дверей
1 — кнопка LOCK (запирание)
2 — кнопка UNLOCK (отпирание)
3 — кнопка управления электроприводом
двери багажного отделения
4 — индикатор
Тип 1 Тип 2Система дистанционного
управления автомобилем
Кнопки запирания/отпирания на дверях водителя
и переднего пассажира
Кнопки на двери багажного отделения (кроме автомобилей
с электроприводом двери багажного отделения)

Краткое руководство
Краткий обзор / краткое руководство 1-10
1

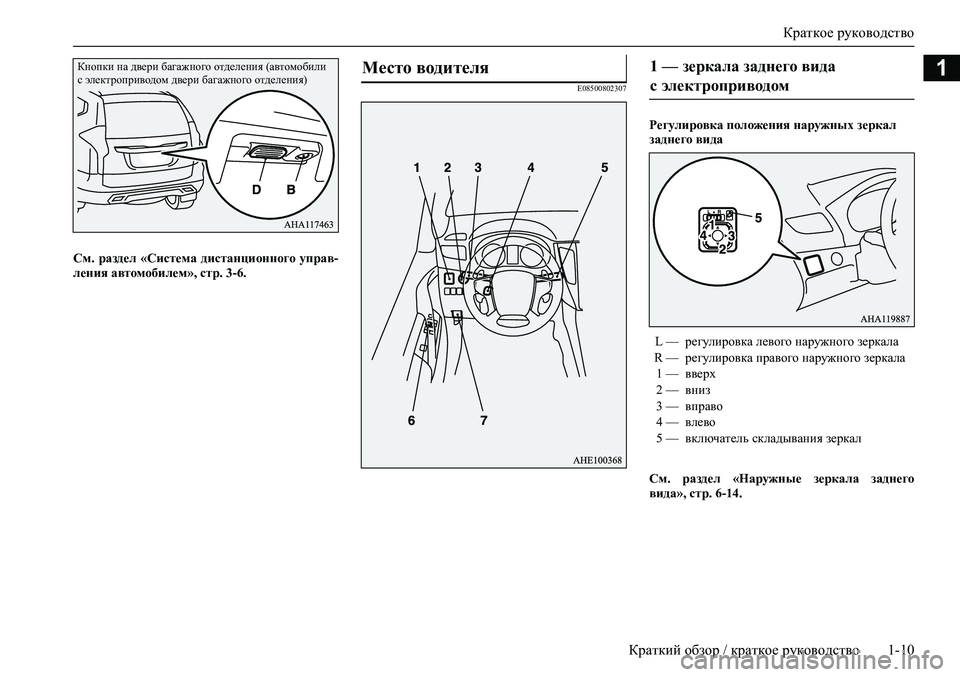

См. раздел «Система дистанционного управ-
ления автомобилем», стр. 3-6.
E08500802307
Регулировка положения наружных зеркал
заднего вида
См. раздел «Наружные зеркала заднего
вида», стр. 6-14.
Кнопки на двери багажного отделения (автомобили
с электроприводом двери багажного отделения)Место водителя 1 — зеркала заднего вида
с электроприводом
L — регулировка левого наружного зеркала
R — регулировка правого наружного зеркала
1 — вверх
2 — вниз
3 — вправо
4 — влево
5 — включатель складывания зеркал

Краткое руководство
1-11 Краткий обзор / краткое руководство
1
Если электронный ключ при Вас, можно запу-
стить двигатель. Если нажимать на кнопку запу-
ска и остановки двигателя, не нажимая
на педаль тормоза (на автомобилях с A/T) или
на педаль сцепления (на автомобилях с M/T),
можно изменять режим работы в следующем
порядке: OFF, ACC, ON, OFF.
См. раздел «Кнопка запуска и остановки дви-
гателя», стр. 6-16.Фары включаются поворотом рукоятки включа-
теля.
См. раздел «Включатель световых прибо-
ров», стр. 5-82.
2 — кнопка запуска и остановки
двигателя
OFF — контрольная лампа на кнопке выклю-
чена
ACC — контрольная лампа на кнопке све-
тится оранжевым светом
ON — контрольная лампа на кнопке све-
тится зеленым светом
3 — включатель световых прибо-
ров
Тип 1
OFF Все световые приборы выключены.
Включены передние и задние габарит-
ные огни, фонарь освещения регистра-
ционного знака, подсветка панели
приборов.
Включены фары, возможно включение
всех остальных световых приборов.
Тип 2
OFF Все световые приборы выключены.
AUTOПри включенном режиме работы ON
фары, передние и задние габаритные
огни, фонарь освещения регистраци-
онного знака и подсветка панели
приборов автоматически включа-
ются или выключаются в зависимо-
сти от освещенности снаружи
автомобиля. При включении режима
работы OFF все световые приборы
автоматически выключаются.
Включены передние и задние габа-
ритные огни, фонарь освещения
регистрационного знака, подсветка
панели приборов.
Включены фары, возможно включе-
ние всех остальных световых прибо-
ров.

Краткое руководство
Краткий обзор / краткое руководство 1-12
1
При перемещении переключателя указатели
поворота начинают мигать.
См. раздел «Переключатель указателей пово-
рота», стр. 5-86.1. Освободите рычаг фиксации рулевой
колонки, поддерживая рулевое колесо.
2. Установите рулевое колесо на требуемую
высоту.
3. Зафиксируйте рулевую колонку, потянув
рычаг фиксации рулевой колонки вверх
до упора.
См. раздел «Регулировка рулевой колонки
по вылету и углу наклона», стр. 6-12.
3 — переключатель указателей
поворота
1 — указатели поворота
2 — сигнал перестроения в другой ряд
4 — регулировка рулевой колонки
по вылету и углу наклона
A — заблокировано
B — разблокировано
5 — переключатель очистителя
и омывателя ветрового стекла
Тип 1
MIST — удаление влаги со стекла
Однократное срабатывание стекло-
очистителя.
OFF — выключено
INT — прерывистый режим работы, при
котором частота срабатывания зави-
сит от скорости движения автомо-
биля
LO — низкая скорость
HI — высокая скорость

Краткое руководство
1-13 Краткий обзор / краткое руководство
1
Чтобы подать омывающую жидкость на ветро-
вое стекло, потяните переключатель на себя.
См. раздел «Переключатель очистителя
и омывателя ветрового стекла», стр. 5-88.Чтобы опустить стекло, нажмите включатель,
чтобы поднять — потяните его вверх.
После нажатия на включатель блокировки (5)
клавиши у пассажирских мест перестают рабо-
тать. Чтобы разблокировать включатели,
нажмите включатель блокировки повторно.
См. раздел «Электростеклоподъемники»,
стр. 3-29.Откройте лючок заливной горловины топлив-
ного бака.
Заливная горловина топливного бака располага-
ется на левой задней стороне автомобиля.
См. раздел «Заправка топлива в бак»,
стр. 2-2.
E08501001703
В автоматической коробке выбор передачи осу-
ществляется автоматически в зависимости
от скорости движения автомобиля и положения
педали акселератора. Тип 2
MIST — удаление влаги со стекла
Однократное срабатывание стекло-
очистителя.
OFF — выключено
AUTO — автоматическое управление стекло-
очистителями;
датчик дождя
Частота срабатывания стеклоочи-
стителя выбирается автоматически
в зависимости от количества влаги
на ветровом стекле.
LO — низкая скорость
HI — высокая скорость
6 — включатели привода
электростеклоподъемников
1 — стеклоподъемник двери водителя
2 — стеклоподъемник двери переднего пасса-
жира
3 — стеклоподъемник левой задней двери
4 — стеклоподъемник правой задней двери
5 — включатель блокировки стеклоподъемни-
ко в
Включатель блокировки
стеклоподъемников
Клавиши со стороны
водителя
7 — рычаг открывания лючка
заливной горловины топливного
бака
8-ступенчатая A/T с режимом
ручного переключения передач
*
Управление A/T с помощью рычага
селектора

Краткое руководство
Краткий обзор / краткое руководство 1-14

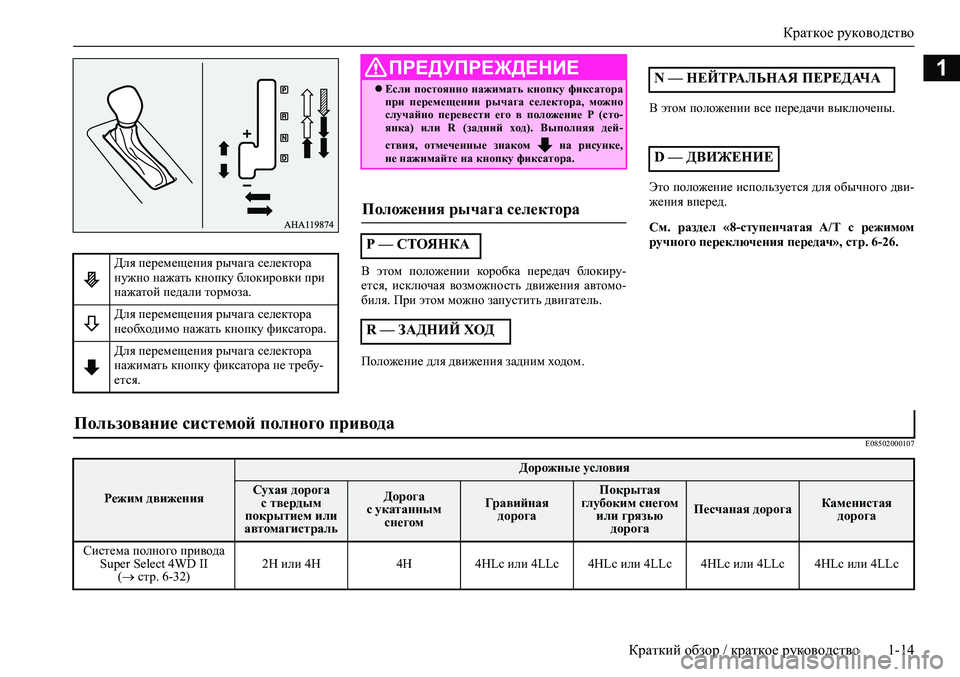

1
В этом положении коробка передач блокиру-
ется, исключая возможность движения автомо-
биля. При этом можно запустить двигатель.
Положение для движения задним ходом.В этом положении все передачи выключены.
Это положение используется для обычного дви-
жения вперед.
См. раздел «8-ступенчатая A/T с режимом
ручного переключения передач», стр. 6-26.
E08502000107
Для перемещения рычага селектора
нужно нажать кнопку блокировки при
нажатой педали тормоза.
Для перемещения рычага селектора
необходимо нажать кнопку фиксатора.
Для перемещения рычага селектора
нажимать кнопку фиксатора не требу-
ется.
ПРЕДУПРЕЖДЕНИЕ
Если постоянно нажимать кнопку фиксатора
при перемещении рычага селектора, можно
случайно перевести его в положение Р (сто-
янка) или R (задний ход). Выполняя дей-
ствия, отмеченные знаком на рисунке,
не нажимайте на кнопку фиксатора.
Положения рычага селектора
Р — СТОЯНКА
R — ЗАДНИЙ ХОД
N — НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
D — ДВИЖЕНИЕ
Пользование системой полного привода
Режим движения
Дорожные условия
Сухая дорога
с твердым
покрытием или
автомагистральДорога
с укатанным
снегомГравийная
дорогаПокрытая
глубоким снегом
или грязью
дорога
Песчаная дорогаКаменистая
дорога
Система полного привода
Super Select 4WD II
( стр. 6-32)2H или 4H 4H 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc 4HLc или 4LLc

Краткое руководство
1-15 Краткий обзор / краткое руководство
1

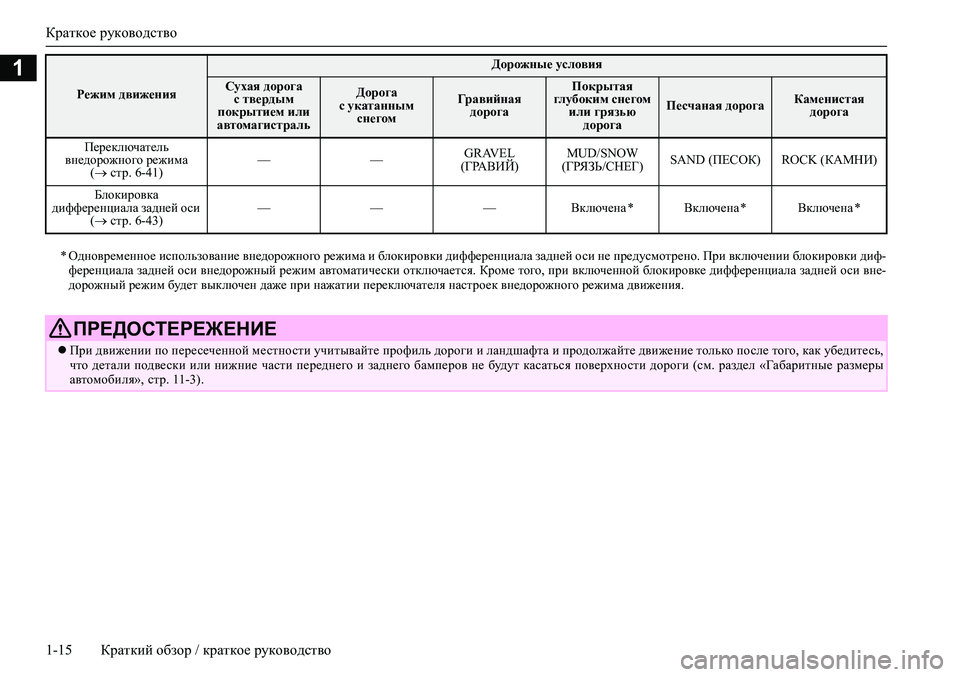

Переключатель
внедорожного режима
( стр. 6-41)——GRAVEL
(ГРАВИЙ)MUD/SNOW
(ГРЯЗЬ/СНЕГ)SAND (ПЕСОК) ROCK (КАМНИ)
Блокировка
дифференциала задней оси
( стр. 6-43)— — — Включена * Включена * Включена *
* Одновременное использование внедорожного режима и блокировки дифференциала задней оси не предусмотрено. При включении блокировки диф-
ференциала задней оси внедорожный режим автоматически отключается. Кроме того, при включенной блокировке дифференциала задней оси вне-
дорожный режим будет выключен даже при нажатии переключателя настроек внедорожного режима движения.
ПРЕДОСТЕРЕЖЕНИЕ
При движении по пересеченной местности учитывайте профиль дороги и ландшафта и продолжайте движение только после того, как убедитесь,
что детали подвески или нижние части переднего и заднего бамперов не будут касаться поверхности дороги (см. раздел «Габаритные размеры
автомобиля», стр. 11-3).
Режим движения
Дорожные условия
Сухая дорога
с твердым
покрытием или
автомагистральДорога
с укатанным
снегомГравийная
дорогаПокрытая
глубоким снегом
или грязью
дорога
Песчаная дорогаКаменистая
дорога
